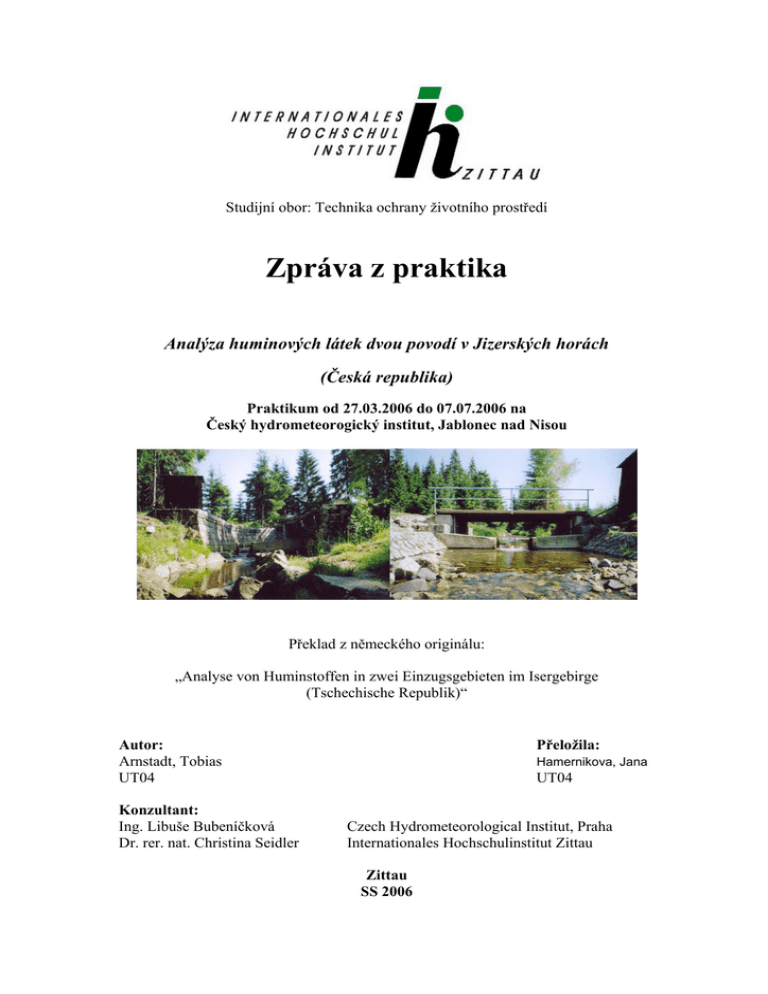

Zpráva z praktika

Studijní obor: Technika ochrany životního prostředí
Zpráva z praktika
Analýza huminových látek dvou povodí v Jizerských horách
(Česká republika)
Praktikum od 27.03.2006 do 07.07.2006 na
Český hydrometeorogický institut, Jablonec nad Nisou
Překlad z německého originálu:
„Analyse von Huminstoffen in zwei Einzugsgebieten im Isergebirge
(Tschechische Republik)“
Autor:
Arnstadt, Tobias
UT04
Konzultant:
Ing. Libuše Bubeníčková
Dr. rer. nat. Christina Seidler
Přeložila:
Hamernikova, Jana
UT04
Czech Hydrometeorological Institut, Praha
Internationales Hochschulinstitut Zittau
Zittau
SS 2006
I
______________________________________________________________________
Poděkování
Můj zajímavý semestr praktika v Jablonci nad Nisou, stejně jako tato práce byla
doprovázena podporou mnoha lidí, kteří mi byli vyšli vstříc a byli nápomocni.
Všem bych chtěl tímto srdečně poděkovat:
Panu Rudolfu Hancvenclovi za péči a pomoc při nejrůznějších otázkách, zajímavé
vysvětlení a za mnohé krátké i dlouhé exkurze v Jizerských Horách a Malé Skále.
Paní Ing. Janě Kulasové za zastoupení při odběru vzorků, měření pH-hodnot, stejně
jako exkursi do úpravny pitné vody Souš a laboratoří v Jablonci nad Nisou a Liberci.
Paní Ing, Janě Pobříslové za soustavné upravování a poskytování hydrologických a
klimatických dat, stejně jako za společné výlety.
Panu Ing. Janu Jirákovi za uvedení do ArcView GIS, pomoc při vytváření map a
společné výlety i pochůzky podél toku.
Paní Ing. Libuši Bubeníčkové z Českého hydromeorologického Institutu v Praze za
společné diskuse o mých výsledcích a za zpracování všech formalit.
Frau Dr. rer. nat. Christina Seidler für die Betreuung des Praktikums von Seiten des
IHI-Zittau sowie der schnellen und unkomplizierten Beratung in vielfältigen
Fragestellungen
Herrn M. Sc. Matthias Kinne für die Einführung in die Analytik mit der HPSEC, der
Anleitung
zur
Auswertung
der
Ergebnisse,
Beratung
bei
verschiedensten
Fragestellungen
Herrn Dr. Renė Ullrich für Hinweise zur Bedienung der HPSEC und gelegentliche
Reparaturen
Herrn Dipl. Ing. Martin Kluge für das Fortsetzen der Analytik, wenn sie ausgefallen
war und ich wieder zurück in die Tschechische Republik musste
Herrn Prof. Dr. rer. nat. Wolfgang Ramm für die Kooperation mit der FH
Zittau/Görlitz und dem Ermöglichen der DOC-Analysen
Frau Corina Lorenz für die Durchführung der DOC-Analysen
Frau Heike Heidenreich für die Analyse der verschiedenen Proben auf Schwermetalle,
dem Bereitstellen und Aufräumen der Probeflaschen
Frau Dipl. Ing. (FH) Gerlinde Liepelt für die Analyse einiger Proben auf Anionen,
auch wenn die Ergebnisse keinen Eingang in diese Arbeit gefunden haben und dem
Bereitstellen und Aufräumen der Probeflaschen
______________________________________________________________________
II
______________________________________________________________________
Herrn Dipl. Ing. Matthias Kändler für den Proben-, Flaschen- und Literaturtransport
sowie für Hilfestellung bei ArcView GIS
Den Technischen Assistenten im Mikrobiologie Labor für das Reinigen meiner
Probenahmeflaschen
Meiner Familie für die vielseitige Unterstützung
______________________________________________________________________
III
______________________________________________________________________
Shrnutí
V rámci této práce bylo zkoumána vhodnost využití huminových látek, coby
přirozených tracerů, k identifikaci různých oblastí původu a různých odtokových
složek. Při výzkumu byla pozorována a analyzována dynamika huminových látek
v závislosti na odtoku v čase i prostoru pro povodí Uhlířská (UHL) a Jezdecká (JZD)
v Jizerských horách v České republice v časovém rozmezí od 20.03.2006 až
12.06.2006. Obě povodí se vyznačují ve vysokém plošném podílu silně organickými
půdami.
Při kontinuálním testování proběhl odběr vzorků vždy na odtoku z dané oblasti.
Testování průběhu toku bylo provedeno ve dvou termínech (22.05.2006 a 31.05.2006
v UHL, 23.05.2006 a 01.06.2006 v JZD) při rozdílných hydrologických situacích.
Získané vzorky byly zkoumány pomocí High Performance Size Exclusion
Chromatography (vysokotlaké chromatografie) na huminové látky a jejich koncentraci.
Dále byla měřena hodnota pH a ojediněle i rozpuštěný organický uhlík. V některých
případech byla rovněž určena koncentrace těžkých kovů. Ve vzorcích bylo možno určit
pomocí molekulové hmotnosti fulvinové kyseliny, což potvrdily i srážecí pokusy.
Na základě výsledků testování průběhu toku se nechá zjistit podobný trend koncentrace
kyseliny fulvinové (nejdříve lehce rostoucí, později lehce klesající) v obou tocích od
pramene až po opuštění povodí. Dále bylo možno určit další tendence, které souvisí
s oblastí jejich vzniku.
Z kontinuální testování byla zjištěna souvislost mezi koncentrací kyseliny fulvinové a
odtokem podobná logaritmické funkci. Pro pH-hodnoty a koncentrace fulvinových
kyselin lze určit lineární souvislost. Obecně se nechá v chování rozlišit období tání
sněhu od období následujícího. Během tání sněhu je korelace vždy horší než v čase
poté. Pro jednotlivé výsledky se zvýšeným odtokem bylo provedeno detailní testování.
Dále byly spočítány frakce huminových látek pro celé období v obou pozorovaných
oblastech.
