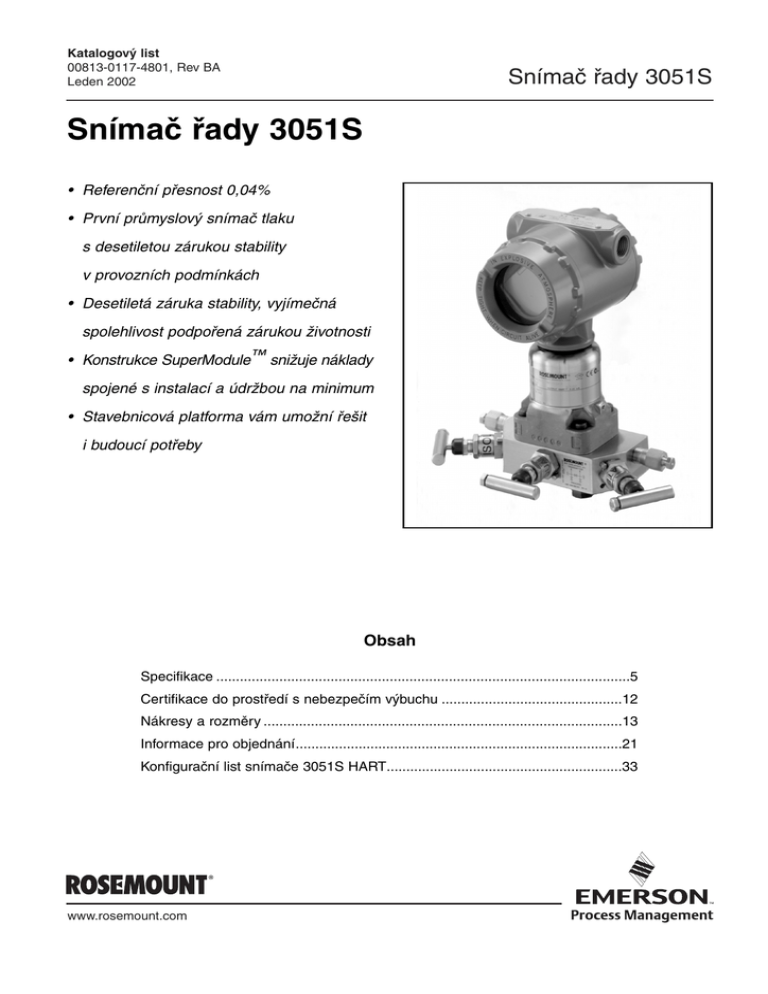

Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Snímač řady 3051S
• Referenční přesnost 0,04%
• První průmyslový snímač tlaku
s desetiletou zárukou stability
v provozních podmínkách
• Desetiletá záruka stability, vyjímečná
spolehlivost podpořená zárukou životnosti
• Konstrukce SuperModule™ snižuje náklady
spojené s instalací a údržbou na minimum
• Stavebnicová platforma vám umožní řešit
i budoucí potřeby
Obsah
Specifikace .........................................................................................................5
Certifikace do prostředí s nebezpečím výbuchu ..............................................12
Nákresy a rozměry ...........................................................................................13
Informace pro objednání...................................................................................21
Konfigurační list snímače 3051S HART............................................................33
www.rosemount.com
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Úspěšná platforma je základem převodníku
Seznámení s dalším vývojem v měřící technice - snímač řady 3051S. Tato stavebnicová platforma umožňuje
využít nejlepší zkušenosti v oblasti konstrukce, instalace a údržby.
Referenční přesnost 0,04%
Snímač řady 3051S má špičkové parametry, které
jsou dosaženy také díky technologii SuperModule.
Mezi mnohé výhody patří také technologie Saturn™,
která využívá druhou sondu k optimalizaci parametrů
a zdokonalené diagnostice systému.
První průmyslový snímač tlaku s desetiletou
zárukou stability v provozních podmínkách
SuperModule je hermeticky uzavřená, svařená skříňka z nerezové oceli 316 SST. V této skříňce je uzavřena deska s elektronikou - dokonalé oddělení elektroniky od procesu.
Desetiletá záruka stability, vyjímečná spolehlivost
podpořená zárukou životnosti
Konstrukce SuperModule je nejspolehlivější platforma
umožňující nové způsoby instalace a zdokonalenou
diagnostiku.
Konstrukce SuperModule™ snižuje náklady
spojené s instalací a údržbou na minimum
Otevřená architektura umožňuje přímou montáž
SuperModulu. Veškeré ovládání a diagnostika jsou
možné ze vzdáleného místa.
Stavebnicová platforma vám umožní řešit
i budoucí potřeby
Od základního měření procesních proměnných
k pokročilým funkcím PlantWebTM a vysoce
integrovaným řešením, snímač řady 3051S splní
všechny požadavky.
Rosemount® – řešení pro měření tlaku
Převodník hmotnostního průtokoměru 3095MV
K výpočtu dynamického hmotnostního průtoku se
využije přesné měření tlakové diference, statického
tlaku a teploty procesu.
Viz Katalogový list 00813-0100-4716.
Integrální ventilové soupravy 305 a 306
Ventilové soupravy, montované ve výrobním závodě,
testované na těsnost snižují náklady na instalaci.
Oddělené membrány 1199
Poskytují spolehlivé měření procesního tlaku a chrání
snímač od vlivu horkých, korozívních a viskózních
kapalin.
2
ProPlate/Mass ProPlate průtokoměry 1195
s integrální clonou
Sestavy malých clonových průtokoměrů jsou
připraveny k měrení průtoku čistých plynů, kapalin
a par v potrubí s malým vnitřním průměrem.
Průtokoměry řady Annubar
Řada přesných za provozu montovatelných
průtokoměrů v provedení pro potrubí
2" (50,8 mm) až 72" (1829 mm).
Kompaktní clona 405P
Clona s integrovanou ventilou soupravou, určená
k montáži mezi příruby.
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Snímač řady 3051S – průvodce výběrem
VYBERTE KONFIGURACI PŘÍSTROJE
KOPLANÁRNÍ SNÍMAČ 3051S_C – DIFERENČNÍ TLAK, ABSOLUTNÍ TLAK, RELATIVNÍ TLAK
Informace pro objednání na straně 21
• Referenční přesnost až 0,04% s přestavitelností 200:1
• Desetiletá záruka stability, vyjímečná spolehlivost
podpořená zárukou životnosti
• Koplanární provedení umožňuje použití systému, který se
skládá z ventilové soupravy, prvku primárního průtokoměru
a oddělených membrán.
• Kalibrované rozsahy 25 Pa až 27,6 MPa
• K oddělení od procesu lze použít některý z těchto materiálů:
316L SST, Hastelloy® C, Monel®, Tantal, pozlacený Monel
nebo pozlacenou 316L SST
SNÍMAČ IN-LINE 3051S_T
RELATIVNÍ A ABSOLUTNÍ TLAK
• Referenční přesnost až 0,04%
s přestavitelností 200:1
• Kalibrované rozsahy 1 kPa až 68,9 MPa
• K oddělení od procesu lze použít některý z těchto
materiálů: 316L SST, Hastelloy® C
KOPLANÁRNÍ SNÍMAČ HLADINY KAPALIN 3051S_L
• Referenční přesnost až 0,065% s přestavitelností 100:1
• Proplachování; předsazená membrána 2, 4 a 6"
• K dispozici je více druhů náplní
• K oddělení od procesu lze použít některý z těchto materiálů:
316L SST, Hastelloy® nebo Tantal
3
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
ZVAŽTE POŽADAVKY
ULTRA
CLASSIC
• 0,04% - největší přesnost ve své třídě;
přestavitelnost 200:1
• 0,065% - největší přesnost ve své třídě;
přestavitelnost 100:1
• Pětiletá záruka stability
VOLBA SKŘÍNĚ A ZPŮSOBU PŘIPOJENÍ PROCESU
Skříňka PlantWeb
• Používá se v součinnosti s výstupem
Foundation fieldbus.
• Má zabudovaný LCD displej a má volnou
pozici pro další desky s elektronikou.
Skříňka se svorkovnicí
• Slouží k základní
instalaci v terénu.
Oddělený ukazovací přístroj
• Slouží jako rozhraní
na vzdáleném místě, eliminuje
problémy s impulsním potrubím.
Koplanární příruba
• Standard pro snímač
řady 3051S
Tradiční příruba
• Tradiční způsob
připevnění snímače
Primární prvek
• Pro montáž
integerální ventilové
soupravy, nebo
rychlostní sondy.
4
Oddělené membrány
• K dispozici s kterýmkoliv
membránovým přenosem
1199
• K dispozici je kapilární
konfigurace nebo
přímá montáž
Integrální ventilová
souprava
• K dispozici
pro koplanární,
tradiční a In-Line
uspořádání
• Dvoucestná, třícestná
a pěticestná ventilová
souprava
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
SPECIFIKACE
TECHNICKÉ PARAMETRY
Platí pro rozsahy počínající v nule, referenční podmínky, náplň silikonový olej, SST materiál, koplanární přírubu
(Model 3051S_C), nebo 1/2" -14 NPT (Model 3051S_T) procesní připojení, digitální trim nastaven odpovídajícímu rozsahu.
Potvrzení specifikací ± 3σ
Špičková technologie, pokroková výroba a statistická kontrola zajišťují, splnění specifikací alespoň ±3σ
Referenční přesnost
Ultra
Model 3051S_CD,CG
Klasik
(1) (2)
±0,04% z rozpětí, pro rozpětí menší než 10:1 je přesnost =
E
b 0,005 c 0,0035
$
URL
rozpětí
% Y% z rozpětí
Rozsah 1:
E
b 0,015 c 0,005
Model 3051S_T
URL
rozpětí
% Y% z rozpětí
E
b 0,015 c 0,005
% Y% z rozpětí
Rozsah 1:
E
b 0,025 c 0,005
$
URL
rozpětí
% Y% z rozpětí
$
URL
rozpětí
% Y% z rozpětí
E
$
URL
rozpětí
% Y% z rozpětí
Rozsah 0:
E
b 0,025 c 0,01
$
URL
rozpětí
% Y% z rozpětí
Není k dispozici
E
b 0,0065
$
URL
rozpětí
% Y% z rozpětí
E
b 0,0065
$
URL
rozpětí
% Y% z rozpětí
Rozsah 0:
E
b 0,025 c 0,01
$
URL
rozpětí
% Y% z rozpětí
E
b 0,015 c 0,005
(2)
URL
rozpětí
b 0,004
(1)
$
Rozsah 0:
±0,10% z rozpětí, pro rozpětí menší než 2:1 je
přesnost = ±0,05% z URL
E
Model 3051S_L
Rozsah 0:
±0,09% z rozpětí, pro rozpětí menší než 2:1 je
přesnost = ±0,045% z URL
b 0,004
Model 3051S_CA
$
(1) (2)
$
URL
rozpětí
% Y% z rozpětí
Aktuální referenční přesnost obsahuje linearitu, hysterézi a opakovatelnost.
Pro snímače Foundation Fieldbus použijte místo rozpětí kalibrovaný rozsah.
Obecné vlastnosti
Ultra
Model 3051S_C
CD Rozsahy 2 až 3
a CG Rozsahy 2 až 5
(1)
(1)
±0,125% z rozpětí, při změně teploty ±28 °C, relativní vlhkosti
0 až 100%, až do tlaku v potrubí 6,89 MPa (pouze CD),
přestavení 1:1 až 5:1
Klasik
(1)
±0,15% z rozpětí, při změně teploty ±28 °C, relativní vlhkosti
0 až 100%, až do tlaku v potrubí 6,89 MPa (pouze CD),
přestavení 1:1 až 5:1
Celková přesnost je kombinací referenční přesnosti, vlivu okolní teploty a vlivu tlaku v potrubí.
Dlouhodobá stabilita
Model 3051S_C
CD Rozsahy 2 až 3
a CG Rozsahy 2 až 5
Ultra
Klasik
±0,20% z URL po dobu 10 let, při změně teploty ±28 °C,
relativní vlhkosti 0 až 100%, až do tlaku v potrubí 6,89 MPa
(pouze CD)
±0,125% z URL po dobu 5 let, při změně teploty ±28 °C,
relativní vlhkosti 0 až 100%, až do tlaku v potrubí 6,89 MPa
(pouze CD)
5
Katalogový list
00813-0117-4801, Rev AA
Listopad 2001
Dynamické vlastnosti
4-20mA (protokol HART)(1)
Protokol Fieldbus(3)
Typický čas odezvy čidla
Celkový čas odezvy (Td+Tc)(2)
Snímač 3051S_C rozsahy 2-5:
100 ms
152 ms
Výstup snímače v závislosti na čase
Rozsah 1:
255 ms
307 ms
Výstup snímače
Rozsah 0:
700 ms
752 ms
v závislosti na čase
Td = Zpoždění
Snímač 3051S_T:
100 ms
152 ms
Tc = Čas odezvy
Snímač 3051S_L:
Konzultujte
Konzultujte
Časová konstanta = Td + Tc
s dodavatelem
s dodavatelem
Zpoždění (Td)
45 ms
97 ms
Rychlost obnovy
22x za sekundu
22x za sekundu
Čas
(1) Zpoždění a rychlost obnovy platí pro všechny modely a rozsahy; pouze u analogového výstupu
(2) Nominální celkový čas odezvy při teplotě 24 °C a referenčních podmínkách.
(3) Pouze výstup fieldbus, není obsažen makrocyklus
Vliv okolní teploty (28 °C)
Ultra
b(0,009% URL +0,04% rozpětí);1:1 až 10:1
b(0,018% URL +0,08% rozpětí);10:1 až 200:1
Rozsah 0: b(0,25% URL +0,05% rozpětí)
Klasik
b(0,0125% URL +0,0625% rozpětí);1:1 až 5:1
b(0,025% URL +0,125% rozpětí); 5:1 až 100:1
Model 3051S_T
b(0,0125% URL +0,125% rozpětí);1:1 až 10:1
b(0,025% URL +0,125% rozpětí);10:1 až 200:1
Rozsah 1:
b(0,025% URL +0,125% rozpětí); 1:1 až 10:1
b(0,05% URL +0,125% rozpětí); 10:1 až 200:1
b(0,025% URL +0,125% rozpětí);1:1 až 30:1
b(0,035% URL +0,125% rozpětí);30:1 až 100:1
Rozsah 1:
b(0,025% URL +0,125% rozpětí); 1:1 až 10:1
b(0,05% URL +0,125% rozpětí); 10:1 až 100:1
Model 3051S_CA
b(0,025% URL +0,125% rozpětí);1:1 až 30:1
b(0,035% URL +0,125% rozpětí); 30:1 až 200:1
b(0,025% URL +0,125% rozpětí);1:1 až 30:1
b(0,035% URL +0,125% rozpětí); 30:1 až 100:1
Model 3051S_L
Není k dispozici
Viz Rosemout Instrument Toolkit™
Model 3051S_CD, CG
Vliv statického tlaku na 6,9 MPa
Pro statický tlak větší než 13,7 MPa a rozsahy 4-5 nahlédněte do návodu k snímači 3051S (číslo dokumentu 00809-0100-4801)
Model 3051S_CD
Ultra
Klasik
Chyba nuly(1)
Chyba nuly(1)
b0,035% z URL pro tlak v potrubí 0 až 13,8 MPa b0,05% z URL pro tlak v potrubí 0 až 13,8 MPa
Rozsah 0: b0,125% z URL (689 kPa)
Rozsah 0: b0,125% z URL (689 kPa)
Rozsah 1: b0,25% z URL
Rozsah 1: b0,25% z URL
Chyba rozpětí
b0,1% z měřené hodnoty
Rozsah 0: 0,15% z měřené hodnoty (689 kPa)
Rozsah 1: 0,4% z URL
Chyba rozpětí
b0,1% z měřené hodnoty
Rozsah 0: 0,15% z měřené hodnoty (689 kPa)
Rozsah 1: 0,4% z URL
(1) Chybu nuly lze odstranit nulováním
Vliv montážní polohy
Model 3051S_C
Model 3051S_L
Model 3051S_T a CA
6
Ultra a Klasik
Posun nuly maximálně 311 Pa může být odstraněn nulováním, bez vlivu na rozpětí
S oddělenou membránou pro měření hladiny ve vertikální pozici, posun nuly maximálně 254 Pa,
s oddělenou membránou pro měření hladiny v horizontální pozici, posun nuly maximálně 1,2 kPa,
všechny posuny mohou být odstraněny kalibrací, bez vlivu na rozpětí
Posun nuly maximálně 622 Pa může být odstraněn nulováním, bez vlivu na rozpětí
Katalogový list
00813-0117-4801, Rev AA
Listopad 2001
Vliv vibrací
Přepěťová ochrana (volby T1)
Pro všechny modely
Méně než b0,1% z URL při testu podle předpisu
IEC60770-1 prostředí nebo potrubí s velkými vibracemi
(10-60 Hz, rozkmit 0,21 mm /60-2000 Hz 3g)
Pro všechny modely
Menší než b0,005% kalibrovaného rozpětí na jeden volt
Pro všechny modely:
Splňují standard IEEE 587, kategorie B
1 kV maximální hodnota (10 x 1000 ms)
Splňují standard IEEE 472, odolnost proti přepětí
SWC 2,5 kV maximální hodnota,
frekvence 1 MHz
Obecné specifikace:
Čas odezvy: < 1 ns
Maximální přepěťový proud skříňkou: 5000 A
Napěťová špička: 100 V
stejnosměrného proudu
Impedance obvodu: < 25 Ω
Platné normy: IEC 801-4, IEC 801-5
Vliv RFI
Poznámka:
Kalibrace při 20 °C podle ASME Z210.1 (ANSI)
Volby 1J, 1K, 1L
Méně než b0,1% z URL při testu podle předpisu
IEC60770-1 pole nebo potrubí s malými vibracemi
(10-60 Hz, rozkmit 0,15 mm /60-2000 Hz 2g)
Vliv napájení
Pro všechny modely
b0,1% z rozpětí při frekvenci RFI 20 až 1000 MHz
a při síle pole do 30 V/m.
FUNKČNÍ SPECIFIKACE
Limity rozsahů
Limity rozsahů pro snímač 3051S_
Rozsahy
0
1
2
3
4
5
Rozsahy
0
1
2
3
4
Minimální rozpětí
pro snímač 3051S
Ultra
Klasik
25 Pa
25 Pa
0,12 kPa
0,12 kPa
0,31 kPa
0,62 kPa
1,24 kPa
2,48 kPa
10,3 kPa
20,7 kPa
69 kPa
138 kPa
Horní limit (URL)
750 Pa
6,22 kPa
62,2 kPa
248 kPa
2 070 kPa
13 800 kPa
Limity rozsahů pro snímač 3051S
Dolní limit (LRL)
3051S_CD
3051S_CG
3051S_LD
-750 Pa
Není
Není
-6,22 kPa
-6,22 kPa
-6,22 kPa
-62,2 kPa
-62,2 kPa
-62,2 kPa
-248 kPa
3,5 kPa abs.
-248 kPa
-2 070 kPa
3,5 kPa abs.
-2070 kPa
-13 800 kPa
3,5 kPa abs.
-13 800 kPa
Limity rozsahů pro snímač 3051S_CA
Ultra
Klasik
Horní limit (URL)
1,15 kPa
1,15 kPa
34,47 kPa
2,07 kPa
2,07 kPa
206,8 kPa
5,17 kPa
10,34 kPa
1 034,2 kPa
27,6 kPa
55,16 kPa
5 515,8 kPa
138 kPa
275,8 kPa
27 580 kPa
Dolní limit (LRL)
0 kPa
0 kPa
0 kPa
0 kPa
0 kPa
7
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Rozsahy
1
2
3
4
5
Limity rozsahů pro snímač 3051S_T
Ultra
Klasik
Horní limit (URL)
Dolní limit (LRL) abs.
1 kPa
2 kPa
207 kPa
0 kPa
5 kPa
10 kPa
1 034 kPa
0 kPa
27 kPa
55 kPa
5 516 kPa
0 kPa
138 kPa
276 kPa
27 579 kPa
0 kPa
6890 kPa
13 790 kPa
68 948 kPa
0 kPa
Dolní limit(1) (LRL) rel.
-101 kPa
-101 kPa
-101 kPa
-101 kPa
-101 kPa
(1) Předpokládá se atmosférický tlak 101,3 kPa
Možnosti použití
Přetížitelnost
Snímač vydrží bez poškození následující maximální tlak:
Procesní tekutiny, plyny i páry.
Parametry výstupu 4–20 mA (kód A)
Nastavení nuly a maximální hodnoty (rozpětí)
Nula a maximální hodnota mohou být nastaveny
kdekoliv v povoleném rozsahu. Rozpětí musí být
větší než minimální rozpětí.
Výstup
Dvouvodičový výstup 4–20 mA může být nastaven
na lineární nebo odmocněný výstup. Digitální signál
procesní proměnné je namodulován na signál
4–20 mA. Tento digitální signál je kompatibilní
s protokolem HART.
Napájení
Je potřeba externí napájecí zdroj. Snímač může být
napájen napětím 10,5 až 42,4 V stejnosměrného
proudu bez zátěže.
Odporová zátěž (Ω)
Maximální odpor smyčky je 43,5 Ω při napájecím
napětí 10,5 V.
Oblast
provozu
Napětí V
Komunikace vyžaduje minimální odpor v obvodu 250 Ω.
Foundation Fieldbus (kód F)
Napájení
Je potřeba externí napájení, snímač pracuje
při svorkovém napětí 9,0 až 32,0 V stejnosměrného
proudu. Toto napětí se připojí na svorky snímače.
Ve všech konfiguracích je proud 17,5 mA
(včetně konfigurace s LCD ukazovacím přístrojem).
8
Model 3051S_CD,CG
Rozsah 0: 5171 kPa
Rozsah 1: 13,8 MPa
Rozsah 2-5: 25 MPa; pro volbu P9 31 MPa
Model 3051S_CA
Rozsah 0: 413,7 kPa
Rozsah 1: 5174 kPa
Rozsah 2: 10342 kPa
Rozsah 3: 11,0 MPa
Rozsah 4: 41,4 MPa
Model 3051S_TG,TA
Rozsah 0: 5,2 MPa
Rozsah 1: 10,3 MPa
Rozsah 2: 11,0 MPa
Rozsah 3: 41,4 MPa
Rozsah 4: 103,4 MPa
Model 3051S_LD,LG
Pro tyto modely je limitní tlak dán limitním tlakem
příruby, respektive limitním tlakem snímače, podle toho,
co je menší (viz tabulka níže)
Typ příruby
ASME (ANSI) třída 150
Třída uhlíkové oceli
1 965 kPa
5 102 kPa
10 204 kPa
Třída SST
1 896 kPa
4 964 kPa
9 928 kPa
Nad teplotou 38 °C se limitní tlak se vzrůstající teplotou snižuje.
DIN PN 10–40
DIN PN 10/16
DIN PN 25/40
4 MPa
1,6 MPa
4 MPa
4 MPa
1,6 MPa
4 MPa
Nad teplotou 120 °C se limitní tlak se vzrůstající teplotou snižuje.
Limit statického tlaku
Pouze pro model 3051S_CD
Lze zatížit statickým tlakem 3,4 kPa až 25 MPa,
pro volbu kód P9 31 MPa.
Rozsah 0: 3,4 kPa až 5,17 MPa
Rozsah 1: 3,4 kPa až 13,79 MPa
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Limit mechanického poškození
Limity vlhkosti
0 až 100%
Limit mechanického poškození koplanární nebo tradiční
příruby je 69 MPa.
Pro model 3051S_T je limitní tlak prasknutí:
Rozsah 1-4: 75,8 MPa
Rozsah 5: 179 MPa
Doba náběhu
Technické parametry snímače jsou k dispozici do dvou
sekund od připojení napájecího napětí.
Objem
Teplotní limity
Okolní teplota
-40 °C až 85 °C
se zabudovaným ukazovacím přístrojem -20 °C až 80 °C
Skladovací teplota
-46 °C až 110 °C
se zabudovaným ukazovacím přístrojem -40 °C až 85 °C
Procesní teplota
Při atmosférickém a vyšším tlaku a v rozmezí výše
uvedených teplot platí následující tabulka.
Teplotní limity procesu
Modely 3051S_C
Snímač plněný Silikonem(1)
s koplanární přírubou
-40 °C až 121 °C(2)
s tradiční přírubou
-40 °C až 149 °C(2)
s hladinovou přírubou
-40 °C až 149 °C(2)
s integrální ventilovou soupr. 305 -40 °C až 149 °C(2)
Snímač plněný inertní náplní(1)
-18 °C až 85 °C(3) (4)
Model 3051S_T (teplota procesní náplně)
-40 °C až 121 °C(2)
Snímač plněný inertní náplní(1)
-30 °C až 121 °C(2)
Model 3051_L na straně s nízkým tlakem
-40 °C až 121 °C(2)
(1)
Snímač plněný inertní náplní
-18 °C až 85 °C(2)
Model 3051L na straně s vysokým tlakem
(teplota procesní náplně)
Syltherm XLT
-73 °C až 149 °C
D.C. Silikon 704(5)
15 °C až 205 °C
D.C. Silikon 200
-40 °C až 205 °C
Inertní
-45 °C až 177 °C
Glycerin s vodou
-18 °C až 93 °C
Neobee M-20
-18 °C až 205 °C
Propylen-glykol s vodou
-18 °C až 93 °C
(1) Procesní teplota nad 85 °C vyžaduje snížit limity
okolní teploty 1,5x.
(2) V podtlakových aplikacích je limit 104 °C.
Při tlaku pod 3,5 kPa je limit 54 °C.
(3) V podtlakových aplikacích je limit 71 °C.
(4) Není k dispozici pro model 3051S_CA.
(5) Horní limit 315 °C je možný s oddělovací
membránou 1199 montovanou odděleně
s kapilárou. Při přímé montáži je limit 260 °C.
Méně než 0,08 cm3
Tlumení
Výstupní odezva na změnu vstupu je nastavitelná pomocí
parametru, který může nabývat hodnot 0 až 60 sekund.
Tento útlum se přičítá k času odezvy modulu sondy.
Alarmy poruchy
Výstup 4–20 mA HART (kód A)
Pokud automatická diagnostika detekuje závadu, bude
analogový signál mimo rozsah, čímž je uživatel
na závadu upozorněn. Alarmy lze nastavit na uživatelské
hodnoty nebo lze použít hodnoty Rosemount či NAMUR
(viz tabulka níže).
Horní nebo dolní alarm lze nastavit pomocí software
nebo pomocí přepínače (volba D1).
Tabulka 1. Konfigurace alarmů
Horní alarm
Rosemount
≥ 21,75 mA
NAMUR(1)
≥ 22,5 mA
Uživatelské(2)
20,2 až 23,0 mA
Dolní alarm
≤ 3,75 mA
≤ 3.6 mA
3,6 až 3,8 mA
(1) Alarmy analogového výstupu splňují doporučení
NAMUR NE 43 (Červen 27, 1996)
(2) Dolní alarm musí být o 0,1 mA menší než dolní saturace
a horní alarm musí být o 0,1 mA větší než horní saturace.
Foundation Fieldbus (výstupní kód F)
Blok AI umožňuje uživateli konfigurovat horní-horní,
horní, dolní a dolní-dolní alarm.
FYZIKÁLNÍ SPECIFIKACE
Elektrické připojení
Vývodka 1/2–14 NPT, G1/2 a M20 x 1,5 (CM20),
Rozhraní HART přístupné na svorkovnici v případě
výstupního signálu kódu A.
Procesní připojení
Model 3051S_C
1
/4–18 NPT rozteč 2 a 1/8"
1
/2–14 NPT a RC 1/2 rozteč 2" (50,8 mm),
2 a 1/8" (54,0 mm) nebo 2 a 1/4" (57,2 mm)
(procesní adaptéry).
9
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Model 3051S_T
1
/2–14 NPT vnitřní závit, příruba bez závitů
(k dispozici pouze v provedení SST pro rozsahy čidel 1-4),
vnější závit G1/2 A DIN 16288 (k dispozici pouze
v provedení SST pro rozsahy čidel 1-4) nebo autokláv
typ F-250-C, 60 ° kužel pro velký tlak 1/4 vnější průměr
(k dispozici pouze v provedení SST pro rozsah čidel 5).
Model 3051S_L
Na straně s vysokým tlakem: příruba 2 palce, 3 palce
nebo 4 palce; s přírubou splňující normu ASME (ANSI)
Třída 150, 300 nebo přírubou 50, 80 nebo 100 mm,
PN 40 nebo 10/16.
Na straně s nízkým tlakem: strana u příruby 1/4–18
NPT, na straně u adaptéru 1/2–14 NPT.
Procesní připojení na straně s nízkým tlakem
Oddělovací membrána
316 SST nebo Hastelloy C-276
Referenční příruba a adaptér
CF-3M
(odlitek SST 316, materiál podle ASTM-A743)
Nesmáčené součásti
Skříňka elektroniky
Hliník s nízkým obsahem mědi nebo CF-3M (odlitek
SST 316); kryt splňuje NEMA 4X, IP 65, IP 66.
Skříňka koplanárního modulu sondy
CF-3M (odlitek SST 316)
Smáčené součásti
CA
•
•
•
•
•
L
Viz níže
Oddělovací membrány
Materiál oddělovací membrány CD,CG T
316L SST
•
•
Hastelloy C-276®
•
•
Monel 400
•
Tantal
•
Pozlacený Monel
•
Pozlacená SST
•
Materiál odkalovacího ventilu
316 SST, Hastelloy C, Monel (u modelu 3051S_L není
k dispozici Monel).
Procesní příruby a adaptéry
Uhlíkatá ocel, CF-8M (odlitek SST 316, materiál podle
ASTM-A743), CW-12MW (odlitek Hastelloy C materiál
podle ASTM-A494), M-30C (odlitek Monelu 400
materiál podle ASTM-A494)
Smáčené O-kroužky
TFE se skleněným vláknem
S oddělenou membránou kód C6 se dodává TFE
s grafitovou vložkou.
Smáčené součásti pro 3051S_L
Příruba na straně s vysokým tlakem
Oddělovací membrána včetně těsnícího povrchu
316 SST nebo Hastelloy C-276 nebo Tantal
Předsazení
Uhlíkatá ocel, CF-3M (odlitek SST 316, materiál podle
ASTM-A743), CW-12MW (odlitek Hastelloy C materiál
podle ASTM-A494) odpovídá potrubí třídy 40 a 80.
Montážní příruba
316 SST nebo CS pokovený slitinou zinek-kobalt
10
Šrouby
Uhlíkatá ocel podle ASTM A449, Typ 1;
Austenická 316 SST,
ASME B 16.5 (ANSI)/ASTM-A-193-B7M nebo Monel.
Plnící tekutina v modulu senzoru
Silikon nebo inertní halokarbon (inertní halokarbon není
k dispozici s 3051S_CA). V řadě In-Line se používá
Flourinert® FC-43
Plnící tekutina na procesní straně
(pouze měření hladiny)
Syltherm® XLT, D.C. Silikon 704,
D.C. Silikon 200, inertní, glycerin s vodou,
Noebee M-20® nebo propylenglykol a voda.
Povrchová úprava
Polyuretan
O-kroužek krytů
Buna-N
Požadovaná místní certifikace
Snímač je standartně zkoušen a testován tak, aby splnil
základní požadavky na elektrické a mechanické výrobky.
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Hmotnost při dodání snímače řady 3051S
Tabulka 2. Hmotnost Supermodulu
SuperModule
Hmotnost v kg
Koplanární(1)
1,4
In-Line
0,64
Tabulka 3. Hmotnost snímače bez voleb
Kompletní snímač(1) Hmotnostv kg
Snímač 3051S_C se skříňkou se svorkovnicí 3,1
Snímač 3051S_T se skříňkou se svorkovnicí 1,5
Snímač 3051S_C se skříňkou PlantWeb 3,3
Snímač 3051S_T se skříňkou PlantWeb 1,6
(1) Příruba a šrouby nejsou zahrnuty.
(1) Plně funkční snímač se svorkovnicí, s kryty a přírubou SST
Tabulka 4. Hmotnost snímače bez voleb
Proplachování"
Příruba
Hmotnost v kg
2" 150
5,7
3" 150
7,9
4" 150
10,7
2" 300
7,9
3" 300
10,2
4" 300
14,7
2" 600
6,9
3" 600
11,4
DN 50 / PN 40
6,2
DN 80 / PN 40
8,8
DN 100 / PN 10/16
8,1
DN 100 / PN 40
10,5
Předsazení 2"
Hmotnost v kg
–
8,8
12,0
–
11,1
16,1
–
12,3
–
9,7
9,0
11,5
Předsazení 4"
Hmotnost v kg
–
9,3
12,9
–
11,6
17,0
–
12,8
–
10,2
9,5
11,9
Tabulka 5. Hmotnost voleb
Kód
Volba
1J, 1K, 1L
Skříňka Plantweb SST
2A, 2B, 2C Hliníková skříňka se svorkovnicí
1A, 1B, 1C Hliníková skříňka PlantWeb
M5
LCD ukazovací přístroj pro hliníkovou skříňku PlantWeb(1)
LCD ukazovací přístroj pro nerezovou skříňku PlantWeb(1)
B4
Montážní třmen SST pro koplanární přírubu
B1, B2, B3 Montážní třmen pro tradiční přírubu
B7, B8, B9 Montážní třmen pro tradiční přírubu s nerezovými šrouby
BA, BC
Montážní třmen SST pro tradiční přírubu
F12, F22
Tradiční příruba SST(2)
F13, F23
Tradiční příruba (Hastelloy)
E12, E22
Koplanární příruba SST(2)
F14, F24
Tradiční příruba (Monel)
F15, F25
Tradiční příruba (SST s Hastelloy D/V)
G21
Hladinová příruba 3 palce, 150
G22
G11
G12
G31
Tradiční příruba splňující normu DIN, DIN 50, PN 40, SST
G41
Tradiční příruba splňující normu DIN, DIN 80, PN 40, SST
Předsazení 6"
Hmotnost v kg
–
9,7
13,8
–
12,0
17,9
–
13,2
–
10,6
9,9
12,3
Hmotnost lb (kg)
3,4 (1,5)
1,2 (0,54)
1,2 (0,54)
0,8 (0,4)
1,72 (0,8)
0,6 (0,3)
2,3 (1,0)
2,3 (1,0)
2,3 (1,0)
3,3 (1,5)
2,7 (1,2)
1,9 (0,86)
2,6 (1,2)
2,5 (1,1)
10,8 (4,9)
14,3 (6,5)
10,7 (4,8)
14,0 (6,3)
8,3 (3,8)
13,7 (6,2)
(1) Součástí je deska konektoru LCD ukazovacího přístroje a kryt ukazovacího přístroje.
(2) Šrouby jsou součástí.
Položka
Standardní hliníkový kryt
Standardní kryt SST
Hliníkový kryt ukazovacího přístroje
Nerezový kryt ukazovacího přístroje
Hmotnost v kg
0,2
0,6
0,3
0,7
Položka
LCD ukazovací přístroj(1)
Svorkovnice připojovací skříňky
Svorkovnice PlantWeb
Hmotnost v kg
0,1
0,2
0,1
(1) Pouze displej
11
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
CERTIFIKACE DO PROSTŘEDÍ S NEBEZPEČÍM VÝBUCHU
Factory Mutual (FM) Certifikáty
E5 Pevný závěr pro třídu I, divizi 1, skupiny B, C a D.
Odolnost prosti vznícení prachu pro třídu II a třídu III,
divizi 1, skupiny E, F, a G. Vyžaduje instalaci podle
nákresu Rosemount 03151-1003.
Krytí je typu 4X, není nutná izolace průchodky.
I5/IE Jiskrová bezpečnost pro třídu I, divizi 1, skupiny A, B,
C a D, třídu II, divizi 1, skupiny E, F, a G
a pro nebezpečné prostředí třidy III divize 1.
Vyžaduje instalaci podle nákresu Rosemount 031511006. Teplotní třída T4. Nezapalující pro třídu I,
divizi 2, skupiny A,B,C a D; krytí typu 4X
Parametry naleznete na nákresu 03151-1006
CENELEC/BASEEFA a FTZÚ jiskrová bezpečnost
I1/IA jiskrová bezpečnost
Certifikát BAS01ATEX1303X
ATEX Marking: II 1G
certifikát FTZÚ 02 Ex 0020X
I1
EEx ia IIC T5 (-60 °C ≤ Ta ≤ 40 °C)
T4 (-60 °C ≤ Ta ≤ 70 °C)
Vstupní parametry (I1) skupiny
Ui = 30V
HART/4—20mA
Ii = 300 mA
HART/4—20mA
Pi = 1.0W
HART/4—20mA
Pi = 1.3W
s výstupem F nebo W
Ci = 30nF
Ci = 11.4nF
se skříňkou
Li = 0
IA
EEx ia IIC T4 (-60°C ≤ Ta ≤ 40°C)
Vstupní parametry (IA)
Ui = 15V
Ii = 215mA (IIC) Pi = 2W (IIC)
Ii = .5A (IIB) Pi = 5.32W (IIB)
Ci = 0 Li = 0
Speciální podmínky použití (X):
Zařízení není odolné proti testu izolace 500V podle
podmínek v EN50 020 6.4.12. Při instalaci je
třeba dbát na tuto skutečnost. Připojovací piny snímače
3051S musí mít ochranu alespoň IP20.
N1
ND
Nejiskřící
ATEX Marking: II 3 G
EEx nL IIC
Prach
ATEX Marking: II 1 D T105°C (Ta 85 °C)
IP66
1. Uživatel musí zajistit, aby maximální hodnoty napětí
a proudu (42.2 voltu, 22 miliampér, DC) nebyly překročeny.
Všechny připojení na související přístroje musí být opatřeny
ochranou pro toto napětí a proud odpovídající kategorii
“ib"obvodu podle EN50020.
2. Kabelové připojení musí být použito s ochranou
nejméně IP66.
12
3. Nepoužité vstupy pro kabely musí být zaslepeny odpovídajícími záslepkami tak, aby bylo zajištěno krytí nejméně IP66.
4. Kabelové vstupy a záslepky musí být použitelné pro rozsah
vnějšího prostředí a odpovídat testu 7J.
5. Snímač 3051S musí být bezpečně zašroubován do skřínky,
aby byla zajištěna dostatečná ochrana.
KEMA/CENELEC a FTZÚ pevný závěr
Certifikát KEMA 00ATEX 1243X
ATEX Marking: II 1/2 G
certifikát FTZÚ 02 Ex 0040X
E1 EEx d IIC T6 (Tamb = 65 °C)
EEx d IIC T5 (Tamb = 80 °C)
Toto zařízení obsahuje slabou membránovou stěnu.
Při instalaci uvažujte o podmínkách, v jakých bude
tato membrána pracovat. Aby byla zajištěna životnost
podle specifikací, je nutné dodržovat při instalaci
pokyny výrobce. Snímač tlaku řady 3051S musí
obsahovat skříňku řady 300S integrálně smontovanou
s modulem sondy 3051S, viz nákres 0351-1023.
Japonská průmyslová norma (JIS) pevný závěr
V případě potřeby konzultujte dodavatele
E4 (3051S) Ex d IIC T5
I4 Ex ia IIC T4/T5
Kanadská norma CSA
E6 Pevný uzávěr pro třídu I, divizi 1, skupiny B, C a D.
Odolnost proti vznícení prachu pro třídu II a třídu III,
divizi 1, skupiny E, F, a G. Vhodné pro instalaci
v terénu i v místnosti, CSA krytí 4X, utěsněno
při výrobě. Vyžaduje instalaci podle nákresu
Rosemount 03151-1013.
I6 Jiskrová bezpečnost pro třídu I, divizi 1, skupiny A, B,
C a D. Vyžaduje instalaci podle nákresu Rosemount
03151-1016. Kód teploty T3C.
Parametry naleznete na nákresu 03151-1016.
Australská norma odolnosti (SAA)
V případě potřeby konzultujte dodavatele.
Certifikát jiskrové bezpečnosti
I7 Ex ia II C
Certifikát pro pevný závěr
E7 Ex d II C
Certifikát typ N (nejiskřící)
N7 Ex n II C
Kombinace norem
K1 Kombinace E1, I1 a N1
K4 Kombinace E4 a I4
K7 Kombinace E7, I7 a N7
KA Kombinace E1, I1, E6 a I6
KB Kombinace E5, I5, E6 a I6
KC Kombinace E5, E1, I5 a I1
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Nákresy a rozměry
Rozměry jsou v palcích (mm).
Procesní adaptér (volba D2) a integrální ventilová souprava 305 musí být objednány spolu se snímačem.
Skříňka PlantWeb s koplanárním SuperModulem
a koplanární integrální ventilovou soupravou 305
Max. otevř.
Max. otevř.
Max. otevř.
Max. otevř.
Max. otevř.
Max. otevř.
Skříňka PlantWeb s koplanárním SuperModulem a koplanární přírubou
13
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Skříňka se svorkovnicí s koplanárním SuperModulem a koplanární přírubou
Konfigurace s koplanární přírubou
Montáž k trubce
Montáž na panel
14
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Skříňka PlantWeb s koplanárním SuperModulem
a tradiční integrální ventilovou soupravou 305
na montážním
adaptéru
Max. otevř.
Max. otevř.
Odkalovací
ventil
na koplanární
přírubě
Max. otevř.
Max. otevř.
Max. otevř.
Max. otevř.
Skříňka PlantWeb s koplanárním SuperModulem a tradiční přírubou
15
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Konfigurace s tradiční přírubou
Integrální ventilová soupr. 305 pro montáž k trubce
Max. otevř.
Max. otevř.
Max. otevř.
Max. otevř.
16
Montáž na panel
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Montáž ukazovacího přístroje na vzdáleném místě
Montáž k trubce
Montáž na panel
Skříňka PlantWeb a skříňka se svorkovnicí spolu se SuperModulem In-Line
17
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Uspořádání In-Line s volitelným montážním třmenem
Montáž k trubce
Montáž na panel
18
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Snímač 3051S_L
KONFIGURACE S PŘÍRUBOU 3" A 4"
KONFIGURACE S PŘÍRUBOU 2"
(POUZE PROPLACHOVÁNÍ)
Vroubkovaná
strana těsnění
Proplachovací
kroužek
Těsnění
VOLITELNÝ SPOJOVACÍ
KROUŽEK PROPLACHOVÁNÍ
Montážní
adaptér
1
/2-14 NPT
(volba D2)
Závit pro kabelovou
vývodku 1/2-14 NPT
(možnost volby)
Předsazení
2, 4 a 6 (51,102, 152)
Kryt ukazovacího přístroje
(volitelný)
Volný prostor
pro sejmutí krytu
obvodů snímače 0,75 (19)
Volný prostor
pro sejmutí krytu
svorkovnice 0,75 (19)
Proplachovací spoj
MEMBRÁNA A MONTÁŽNÍ
PŘÍRUBA
Odkalovací
ventil
19
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Tabulka 6. Rozměry snímače 3051S_L
Není-li uvedeno jinak, jsou údaje v palcích (milimetrech).
Třída
ASME B 16.5
(ANSI) 150
ASME B 16.5
(ANSI) 300
ASME B 16.5
(ANSI) 600
DIN 2501
PN 10–40
DIN 2501
PN 25/40
DIN2501
PN 10/16
Průměr
trubky
2 (51)
3 (76)
4 (102)
2 (51)
3 (76)
4 (102)
2 (51)
3 (76)
DN 50
Tloušťka
příruby
A
1.12 (28)
1.31 (33)
1.31 (33)
1.25 (32)
1.50 (38)
1.62 (41)
1.12 (28)
1.37 (35)
26 mm
Průměr
kruhu šroubů
B
4.75 (121)
6.0 (152)
7.5 (191)
5.0 (127)
6.62 (168)
7.88 (200)
5.0 (127)
6.62 (168)
125 mm
Vnější
průměr
C
6.0 (152)
7.5 (191)
9.0 (229)
6.5 (165)
8.25 (210)
10.0 (254)
6.5 (165)
6.62 (168)
165 mm
Počet
šroubů
4
4
8
8
8
8
8
8
4
Průměr
otvoru
pro šrouby
0.75 (19)
0.75 (19)
0.75 (19)
0.75 (19)
0.88 (22)
0.88 (22)
0.75 (19)
0.88 (22)
18 mm
DN 80
DN 100
DN 100
30 mm
30 mm
26 mm
160 mm
190 mm
180 mm
200 mm
235 mm
220 mm
8
8
8
18 mm
22 mm
18 mm
(1) Tolerance jsou 0,040 (1,02), -0,020(0,51)
20
Průměr
Vněj. průměr
předsazení
těsnění
D
E
–
3.6 (92)
2.58 (66)
5.0 (127)
3.5 (89)
6.2 (158)
–
3.6 (92)
2.58 (66)
5.0 (127)
3.5 (89)
6.2 (158)
–
3.6 (92)
2.58 (66)
5.0 (127)
–
4.0 (102)
65 mm
89 mm
89 mm
5.4 (138)
6.2 (158)
6.2 (158)
Procesní
strana
F
2.12 (54)
3.5 (89)
4.5 (114)
2.12 (54)
3.5 (89)
4.5 (114)
2.12 (54)
3.5 (89)
2.5 (63)
3.7 (94)
4.5 (114)
4.5 (114)
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
INFORMACE PRO OBJEDNÁNÍ
KOPLANÁRNÍ SNÍMAČ 3051S
Model
3051S
Kód
1
2
Kód
C
Kód
D
G
A
Kód
0A
1A
2A
3A
4A
5A
Kód
2
3
4
5
6
7
Typ snímače
Snímač tlaku s programovatelným výstupem
Provedení
Ultra: přesnost 0,04%, přestavitelnost 200:1, stabilita 10 let, záruka životnosti
Klasik: 0,065%, přestavitelnost 100:1, stabilita 5 let
Typ připojení
Koplanární
Typ měření
Snímač tlakové diference
Snímač relativního tlaku
Snímač absolutního tlaku
Rozsah
Tlaková diference
Relativní tlak
-3 až 3 inH2O (- 747 až 747 Pa)
Není
-25 až 25 inH2O (-6,2 až 6,2kPa)
-25 až 25 inH2O (-6,2 až 6,2kPa)
-250 až 250 inH2O (-62,3 až 62,3 kPa)
-250 až 250 inH2O (-62,3 až 62,3 kPa)
-1000 až 1000 inH2O (-250 až 250 kPa) -393 až 1000 inH2O (-100 až 250 kPa)
-300 až 300 psi (-2,0 až 2,0 MPa)
-14,2 až 300 psi (-100 až 2,0 MPa)
-2000 až 2000 psi (-13,7 až 13,7 MPa)
-14,2 až 2000 psi (-100 až 13,7 MPa)
316L SST(1)
Hastelloy C-276(1)
Monel 400(1)
Tantal (není k dispozici s čidlem 3051S_CA)
Pozlacený Monel 400 (obsahuje grafitem plněné TFE kroužky)
Pozlacená 316 SST
Tabulka pokračuje na další stránce
Absolutní tlak
0 až 5 psia (0 až 34 kPa)
0 až 30 psia (0 až 206 kPa)
0 až 150 psia (0 kPa až 1 MPa)
0 až 800 psia (0 až 5,5 MPa)
0 psi až 4000 psia (0 Pa až 27,5 MPa)
Není
21
Kód
000
A11
B11
B12
C11
D11
AE2
AE3
AE5
E11
E12
E13(1)
E14(1)
E15(1)
E16(1)
E21
E22
E23(1)
E24(1)
E25(1)
E26(1)
F12
F13(1)
F14(1)
F15(1)
F22
F23(1)
F24(1)
F25(1)
F32
F52
F62
F72
G11(1)
G12(1)
G14(1)
G15(1)
G21(1)
G22(1)
G24(1)
G25(1)
G31(1)
G41(1)
Kód
A
F
22
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Materiály na straně procesu
Typ příruby
Velikost
Materiál příruby
Odkalovací ventil Šroubení
Není
Smontováno s integrální ventilovou soupravou 305
Smontováno s membránovým přenosem 1199, k dispozici pouze pro Provedení 2
Smontováno se dvěma membránovými přenosy 1199, k dispozici pouze pro Provedení 2
Smontováno s kompaktní clonou 405P
Smontováno s integrální clonou 1195 a integrální ventilovou soupravou 305
Smontováno s Annubar s koplanární přírubou
316 SST
316 SST
Hastelloy C-276
Hastelloy C-276
316 SST
Hastelloy C-276
1
Koplanární
/4–18 NPT
CS
CS
1
Koplanární
/4–18 NPT
316 SST
316 SST
1
Koplanární
/4–18 NPT
Hastelloy C-276
Hastelloy C-276
1
Koplanární
/4–18 NPT
Monel 400
Monel 400
1
Koplanární
/4–18 NPT
316 SST
Hastelloy C-276
1
Koplanární
/4–18 NPT
CS
Hastelloy C-276
Koplanární
RC 1/4
CS
316 SST
Koplanární
RC 1/4
316 SST
316 SST
Koplanární
RC 1/4
Hastelloy C-276
Hastelloy C-276
Koplanární
RC 1/4
Monel 400
Monel 400
Koplanární
RC 1/4
316 SST
Hastelloy C-276
Koplanární
RC 1/4
CS
Hastelloy C-276
1
Tradiční
/4–18 NPT
316 SST
316 SST
1
Tradiční
/4–18 NPT
Hastelloy C-276
Hastelloy C-276
1
Tradiční
/4–18 NPT
Monel 400
Monel 400
1
Tradiční
/4–18 NPT
316 SST
Hastelloy C-276
Tradiční
RC 1/4
316 SST
316 SST
Tradiční
RC 1/4
Hastelloy C-276
Hastelloy C-276
Tradiční
RC 1/4
Monel 400
Monel 400
Tradiční
RC 1/4
316 SST
Hastelloy C-276
Tradiční s vypoušt. ventilem dole 1/4–18 NPT
316 SST
316 SST
1
7
Tradiční splňující normu DIN
/4–18 NPT
316 SST
316 SST
/16"
1
4
/ –18 NPT
316 SST
316 SST
M10
1
/4–18 NPT
316 SST
316 SST
M12
Vertikální hladinová příruba
2" ANSI třída 150
316 SST
2" ANSI třída 300
316 SST
2" ANSI třída 150
Hastelloy C-276
2" ANSI třída 300
Hastelloy C-276
3" ANSI třída 150
316 SST
3" ANSI třída 300
316 SST
3" ANSI třída 150
Hastelloy C-276
3" ANSI třída 300
Hastelloy C-276
DIN - DN 50 PN 40
316 SST
DIN - DN 80 PN 40
316 SST
Výstup
4–20 mA s digitálním signálem – protokol HART
Protokol FOUNDATION fieldbus (AI blok), vyžaduje skříňku PlantWeb
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Kód
00
1A
1B
1C
1J
1K
1L
2A
2B
2C
2E
2F
2G
Kód
A01
D01
Kód
B4
B1
B2
B3
B7
B8
B9
BA
BC
Kód
C1(3)
C3
C4(3)
C5(3)
C6(3)
C7(3)
C8(3)
Kód
D1
D2
D4
D5
D7
D8
D9
Kabelová
Typ skříňky
Materiál(2)
vývodka
Není (uživatelem dodané nebo náhradní díl SuperModule)
1
Skříňka PlantWeb
Hliník
/2–14 NPT
Skříňka PlantWeb
Hliník
M20 x 1,5 (CM20)
Skříňka PlantWeb
Hliník
G1/2
1
Skříňka PlantWeb
316L SST
/2–14 NPT
Skříňka PlantWeb
316L SST
M20 x 1,5 (CM20)
Skříňka PlantWeb
316L SST
G1/2
1
Se svorkovnicí
Hliník
/2–14 NPT
Se svorkovnicí
Hliník
M20 x 1,5 (CM20)
Se svorkovnicí
Hliník
G1/2
1
Se svorkovnicí a samostatně umístěným ukaz. přístrojem
Hliník
/2–14 NPT
Hliník
M20 x 1,5 (CM20)
Hliník
G1/2
Volby
Funkčnost PlantWeb
Vhodné pro regulaci: PID, aritmetický blok, atd.; vyžaduje skříňku PlantWeb a Foundation Fieldbus
Diagnostika; ucpané impulsní vedení a SPM diagnostika; vyžaduje skříňku PlantWeb a Foundation Fieldbus
Montážní třmeny
Montážní třmen koplanární příruby,SST, lze použít pro montáž k trubce 2" a na panel
Montážní třmen tradiční příruby, CS, lze použít pro montáž k trubce 2"
Montážní třmen tradiční příruby, CS, lze použít pro montáž na panel
Plochý montážní třmen tradiční příruby, CS, lze použít pro montáž k trubce 2"
Montážní třmen tradiční příruby B1, se šrouby SST
Montážní třmen tradiční příruby B1, vše SST
Montážní třmen tradiční příruby B3, vše SST
Speciální konfigurace (software)
Uživatelská konfigurace software (je nutné vyplnit Konfigurační list - viz strana 33)
Kalibrace pro relativní tlak - jen pro pro model 3051S_CA4
Horní alarm - alarm NAMUR a úroveň saturace
Dolní alarm - alarm NAMUR a úroveň saturace
Horní alarm - uživatelský alarm a úroveň saturace*
Dolní alarm - uživatelský alarm a úroveň saturace*
Dolní alarm (standardní alarm Rosemount a úroveň saturace)
Speciální konfigurace (hardware)
Nastavení hardware (nula, rozpětí, alarm, zabezpečení)
Procesní adaptér 1/2–14 NPT
Souprava externího zemnícího šroubu
Odstranění odkalovacích ventilů (instalace ucpávek)
Koplanární příruba bez odkalovacích otvorů
Keramické odkalovací ventily
Procesní adaptér RC 1/2
* Poznámka: Vyžaduje kód C1, uživatelskou konfiguraci software. Je nutné vyplnit Konfigurační list - strana 33.
23
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Kód
E1(4)
I1
IA
N1(4)
K1(4)
ND(4)
E4(4)
I4
K4(4)
E5(4)
I5
IE
K5(4)
E6(4)
I6
IF
K6(4)
E7(4)
I7
N7(4)
K7(4)
KA(4)
KB(4)
KC(4)
Kód
L1
L2
L4
L5
L6
L7
Kód
M5
M8(3)
Volitelné certifikáty pro nebezpečné prostředí
Pevný závěr CENELEC, FTZÚ
Jiskrová bezpečnost CENELEC, FTZÚ
Jiskrová bezpečnost CENELEC FISCO - pouze pro protokol Foundation Fieldbus, FTZÚ
CENELEC Typ n
Kombinace E1, I1 a N1
CENELEC - odolnost proti vznícení prachu
Pevný závěr JIS
Jiskrová bezpečnost JIS
Kombinace I4 a E4
Pevný závěr FM
Pevný závěr a jiskrová bezpečnost FM
Jiskrová bezpečnost FM FISCO - pouze pro protokol Foundation Fieldbus
Pevný závěr CSA
Jiskrová bezpečnost, pevný závěr CSA
Jiskrová bezpečnost CSA FISCO - pouze pro protokol Foundation Fieldbus
Pevný závěr a jiskrová bezpečnost CENELEC a CSA
Pevný závěr SAA
Jiskrová bezpečnost SAA
SAA Typ n
Kombinace E1, I1, E6 a I6
Pevný závěr a jiskrová bezpečnost FM a CSA
Kombinace E5, E1, I5 a I1
Alternativní konstrukční materiály
Inertní náplň (pouze pro tlakovou diferenci a relativní tlak)
Grafitem plněný TFE O-kroužek
Šrouby austenická ocel 316 SST
Šrouby ANSI/ASTM-A-193-B7M
Šrouby Monel
ASTM A453 stupně 660
Ukazovací přístroje
Integrální digitální LCD ukazovací přístroj (je nutná skříňka PlantWeb)
Samostatně umístěný LCD ukazovací přístroj, hliníková skříňka, montážní třmen SST, kabel 15 m,
je nutný výstupní signál 4–20 mA / výstup s protokolem HART
M9(3)
Kód
Speciální postupy
P1
Hydrostatické testování
P2
Čištění pro speciální prostředí
P3
Čištění pro menší koncentraci fluóru/chlóru než 1 ppm
P9
Limit statického tlaku 31 MPa (pouze pro model 3051S_ CD)
Kód
Speciální certifikace
Q4
Kalibrační certifikát
Q8
Materiálová dosledovatelnost, certifikát podle EN 10204 3.1 B
Kód
Svorkovnice
T1
Svorkovnice s ochranou proti přechodovým proudům
Typické varianta: 3051S1CD 2 A 2 E12 A 1A B4
(1) Konstrukční materiály vyhovují doporučením NACE MR 01-75. Řádně si promyslete použití oddělených membrán z 316L SST
v kyselých prostředích. Ačkoliv tyto membrány splňují normy, zbytky chlóru, které jsou často přítomné v kyselých procesech,
mohou být pro tyto membrány nebezpečné.
(2) Specifikovaný materiál je odlitek z následujících materiálů: CF-8M je odlitek z 316 SST, CF-3M je odlitek z 316L SST, CW-12MW
je odlitek z Hastelloy C-276, M-30C odlitek z Monelu 400. U skříňky je povrchová úprava hliníku polyuretanový lak.
(3) Není k dispozici s protokolem fieldbus.
(4) Vyžaduje skříňku s příslušenstvím 300S.
24
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
SNÍMAČ 3051S IN-LINE
Model
3051S
Kód
1
2
Kód
T
Kód
G
A
Kód
1A
2A
3A
4A
5A
Kód
2
3
Kód
A11
B11
E11
F11
G11
H11
Kód
A
F
Kód
00
1A
1B
1C
1J
1K
1L
2A
2B
2C
2E
2F
2G
Kód
A01
D01
Kód
B4
Typ snímače
Snímač tlaku s programovatelným výstupem
Provedení
Ultra: přesnost 0,04%, přestavitelnost 200:1, stabilita 10 let, záruka životnosti
Klasik: 0,065%, přestavitelnost 100:1, stabilita 5 let
Typ připojení
In-Line
Typ měření
Rozsah
Relativní tlak
Absolutní tlak
-14,7 psi až 30 psi (- 100 kPa až 206 kPa)
0 až 30 psia (0 kPa až 206 kPa)
-14,7 psi až 150 psi (-100 kPa až 1 MPa)
-14,7 psi až 800 psi (-100 kPa až 5,5 MPa)
0 psi až 800 psia (0 MPa až 5,5 MPa)
316L SST(1)
Hastelloy C-276(1)
Procesní připojení
Smontováno s integrální ventilovou soupravou 306
Smontováno s membránovým přenosem 1199, k dispozici pouze pro Provedení 2
1
/2–14 NPT vnitřní závit
Příruba bez závitu (příruba typu I) (pouze rozsahy 1 až 4)
G 1/2 A DIN 16288 vnější závit (pouze rozsahy 1 až 4)
Kónický se závitem, kompatibilní s autoklávem typ F-250-C (pouze rozsah 5A)
Výstup
4–20 mA s digitálním signálem - protokol HART
Protokol FOUNDATION fieldbus,(AI blok), vyžaduje skříňku PlantWeb
Typ skříňky
Materiál(2)
Kabelová vývodka
1
Skříňka PlantWeb
Hliník
/2–14 NPT
Skříňka PlantWeb
Hliník
M20 x 1,5 (CM20)
Skříňka PlantWeb
Hliník
G1/2
1
Skříňka PlantWeb
316L SST
/2–14 NPT
Skříňka PlantWeb
316L SST
M20 x 1,5 (CM20)
Skříňka PlantWeb
316L SST
G1/2
1
Se svorkovnicí
Hliník
/2–14 NPT
Se svorkovnicí
Hliník
M20 x 1,5 (CM20)
Se svorkovnicí
Hliník
G1/2
1
Hliník
/2–14 NPT
Hliník
M20 x 1,5 (CM20)
Hliník
G1/2
Volby
Funkčnost PlantWeb
Montážní třmeny
Montážní třmen koplanární příruby SST, lze použít pro montáž k trubce 2" a na panel
25
Kód
C1(3)
C4(3)
C5(3)
C6(3)
C7(3)
C8(3)
Kód
D1(3)
D2
D4
D9
Kód
E1(4)
I1
IA
N1(4)
K1(4)
ND(4)
E4(4)
I4
K4(4)
E5(4)
I5
IE
K5(4)
E6(4)
I6
IF
K6(4)
E7(4)
I7
N7(4)
K7(4)
KA(4)
KB(4)
KC(4)
Kód
L1
L4
Kód
M5
M8(3)
M9(3)
Kód
P1
P2
P3
Katalogový list
00813-0117-4801, Rev AA
Listopad 2001
Procesní adaptér 1/2–14 NPT (pro procesní připojení F11)
Procesní adaptér RC 1/2 (pro procesní připojení F11)
CENELEC Typ n
Pevný závěr JIS
Kombinace I4 a E4
Pevný závěr FM
Pevný závěr CSA
Pevný závěr SAA
SAA Typ n
Šrouby austenická ocel 316 SST (pro procesní připojení F11)
Speciální postupy
26
Katalogový list
00813-0117-4801, Rev AA
Listopad 2001
Kód
Q4
Q8
Kód
Svorkovnice
T1
Typické varianta: 3051S1TG 2 A 2 E11 A 1A B4
(1) Konstrukční materiály vyhovují doporučením NACE MR 01-75. Řádně si promyslete použití oddělených membrán z 316L SST
v kyselých prostředích. Ačkoliv tyto membrány splňují normy, zbytky chlóru, které jsou často přítomné v kyselých procesech,
mohou být pro tyto membrány nebezpečné.
(2) Specifikovaný materiál je odlitek z následujících materiálů: CF-3M je odlitek z 316L SST. U skříňky je povrchová úprava hliníku
polyuretanový lak.
SNÍMAČ 3051S PRO MĚŘENÍ VÝŠKY HLADINY
Vyberte buď oddělenou membránu typu FF (FF - tabulka strana 28) nebo oddělenou membránu s předsazením
(EF - tabulka na straně 29), pak vyberte volby (kódy) snímače.
Model Typ snímače
3051S Snímač tlaku s programovatelným výstupem
Kód
Provedení
2
Klasik: 0,065%, přestavitelnost 100:1
Kód
Typ připojení
L
Hladinové
Kód
Typ měření
D
Snímač tlakové diference
G
A
Rozsah
Kód
Tlaková diference
Relativní tlak
Absolutní tlak
1A
0 až 25 inH2O (0 kPa až 6,2kPa)
0 až 25 inH2O (0 kPa až 6,2kPa)
0 až 30 psia (0 kPa až 206 kPa)
2A
0 až 250 inH2O (0 kPa až 62,3 kPa)
0 až 250 inH2O (0 kPa až 62,3 kPa)
3A
0 až 1000 inH2O (0 kPa až 250 kPa)
0 až 1000 inH2O (0 kPa až 250 kPa)
4A
0 psi až 300 psi (0 MPa až 2,0 MPa)
0 psi až 300 psi (0 MPa až 2,0 MPa)
5A
0 psi až 2000 psi (0 MPa až 13,8 MPa) 0 psi až 2000 psi (0 MPa až 13,8 MPa) Není
Kód
Výstup
A
F
Kód
Typ skříňky
Materiál(2)
Kabelová vývodka
00
1
1A
Skříňka PlantWeb
Hliník
/2–14 NPT
1B
Skříňka PlantWeb
Hliník
M20 x 1,5 (CM20)
1C
Skříňka PlantWeb
Hliník
G1/2
1
1J
Skříňka PlantWeb
316L SST
/2–14 NPT
1K
Skříňka PlantWeb
316L SST
M20 x 1,5 (CM20)
1L
Skříňka PlantWeb
316L SST
G1/2
1
2A
Se svorkovnicí
Hliník
/2–14 NPT
2B
Se svorkovnicí
Hliník
M20 x 1,5 (CM20)
2C
Se svorkovnicí
Hliník
G1/2
1
2E
Hliník
/2–14 NPT
2F
Hliník
M20 x 1,5 (CM20)
2G
Hliník
G1/2
Kód
Způsob připojení oddělovací membrány
1
Systém s přímou montáží oddělovací membrány
27
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Kód
Předsazení na straně s vysokým tlakem (mezi přírubou snímače a membránou)
0
Přímá montáž (membrána je navařena přímo na přírubu snímače)
Kód
Spoj na straně s nízkým tlakem
1
Oddělovací membrána připojená kapilárou (viz doplňková tabulka k 1199)
2
Izolátor 316L SST / příruba snímače 316 SST
3
Izolátor Hastelloy C-276 / příruba snímače Hastelloy C-276
Kód
Délka kapiláry
0
není
Kód
Plnící kapalina
A
Syltherm XLT
C
D.C. Silikon 704
D
D.C. Silikon 200
H
Inertní (Halocarbon)
G
Glycerin a voda
N
Neobee M-20
P
PropylenGlykol a voda
Dále vyberte buď oddělenou membránu s proplachováním (FF - tabulka strana 28)
nebo oddělenou membránu s předsazením (EF - tabulka na straně 29)
(1) Specifikovaný materiál je odlitek z následujících materiálů: CF-3M je odlitek z 316L SST.
U skříňky je povrchová úprava hliníku polyuretanový lak.
MOŽNOSTI ODDĚLENÉ MEMBRÁNY (STRANY 28 a 29)
Oddělená membrána s proplachováním (FF)
Kód
FF
Kód
G
7
J
9
Kód
1
2
4
G
E
Kód
CA
DA
CB
DB
CC
DC
Kód
0
A
B
Kód
0
1
3
7
9
28
Typ procesního připojení
Příruba s proplachováním, poloměr povrchu těsnění 125–250
Velikost membrány
2"/DN 50
3"
DN 80
4"/DN 100
Tlaková třída příruby (na straně s vysokým tlakem)
Třída 150
Třída 300
Třída 600
PN 40
PN 10/16; k dispozici pouze spolu s 4" DN 100
Materiál izolátoru
Materiál příruby (na straně s vysokým tlakem)
316 SST
CS
316 SST
316 SST
Hastelloy
CS
Hastelloy
316 SST
Tantal - svařeno(1)
CS
Tantal - svařeno
316 SST
Materiál proplachovacího kroužku (na straně s vysokým tlakem)(2)
Není
316 SST
Hastelloy
Přípoj proplachování – počet a velikost (proplachovací kroužek, na straně s vysokým tlakem)
Není
1 (1/4")
2 (1/4")
1 (1/2")
2 (1/2")
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Kód
SJ
SK
SN
Kód
ST
Těsnění
Teflonové těsnění
Gylonové těsnění
Grafoil® těsnění
Další volby
Materiál splňuje normu NACE MR 01-75
(1) Není doporučeno pro použití se spirálovitým kovovým těsněním (viz katalogový list 1199 - 00813-0100-4016)
(2) Standardní těsnění neobsahuje azbest.
Membrána s předsazením
Kód
EF
Kód
7
9
Kód
1
2
4
G
E
Kód
CA
DA
CB
DB
Kód
2
4
6
Kód
0
Typ procesního připojení
Příruba s předsazenou membránou, poloměr povrchu těsnění 125–250
Velikost membrány
Membrána 2,58", 3"/DN 80
Membrána 3,5", 4"/DN 100
Tlaková třída příruby (na straně s vysokým tlakem)
Třída 150
Třída 300
Třída 600
PN 40
PN 10/16; k dispozici pouze spolu s 4" DN 100
Materiál izolátoru
Materiál příruby (na straně s vysokým tlakem)
316 SST
CS
316 SST
316 SST
Hastelloy
CS
Hastelloy
316 SST
Délka předsazení (na straně s vysokým tlakem, první pozice)
2"/50 mm
4"/100 mm
6"/150 mm
Délka předsazení (na straně s vysokým tlakem, první pozice)
0"/0 mm
29
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
POKRAČOVÁNÍ VOLEB PRO SNÍMAČ
Kód
A01
D01
Kód
C1(1)
C3
C4
C5
C6
C7
C8
Kód
D1
D2
D4
D5
D8
D9
Kód
E1(2)
I1
IA
N1(2)
K1(2)
ND(2)
E4(2)
I4
K4(2)
E5(2)
I5
IE
K5(2)
E6(2)
I6
IF
K6(2)
E7(2)
I7
N7(2)
K7(2)
KA(2)
KB(2)
KC(2)
Volby
Funkčnost PlantWeb
Kalibrace pro relativní tlak - jen pro pro model 3051S_CA4
LD LG LA
•
•
•
Procesní adaptér 1/2–14 NPT
•
–
–
•
•
•
Odstranění odkalovacích ventilů (instalace ucpávek)
•
– –
Keramické odkalovací ventily
•
– –
Procesní adaptér RC 1/2
•
– –
CENELEC Typ n
Pevný závěr JIS
Kombinace I4 a E4
Pevný závěr FM
Pevný závěr CSA
Pevný závěr SAA
SAA Typ n
(– = NENÍ, • = JE)
30
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Kód
L1
L2
L4
L5
L6
L7
Kód
M5
M8(1)
Grafitem plněný TFE O-kroužek
Šrouby austenická ocel 316 SST
Šrouby ANSI/ASTM-A-193-B7M
Šrouby Monel
ASTM A453 stupně 660
M9(1)
Kód
Speciální postupy
P1
P2
P3
Kód
Q4
Q8
Kód
Svorkovnice
T1
Typická varianta pro přírubu FF: 3051S2 LD 2 A A 1A 1 0 2 0 D FF 7 1 DA 0 0
Typické varianta pro přírubu EF: 3051S2 LD 2 A A 1A 1 0 2 0 D EF 7 1 DA 2 0
SKŘÍŇKA S PŘÍSLUŠENSTVÍM 300S
Model
300S
Kód
00
1A
1B
1C
1J
1K
1L
2A
2B
2C
2E
2F
2G
3A
3B
3C
Kód
A
F
Skříňka s příslušenstvím pro snímač tlaku 3051S s programovatelným výstupem
Typ skříňky
Materiál(1)
Skříňka PlantWeb
Hliník
Skříňka PlantWeb
Hliník
Skříňka PlantWeb
Hliník
Skříňka PlantWeb
316L SST
Skříňka PlantWeb
316L SST
Skříňka PlantWeb
316L SST
Se svorkovnicí
Hliník
Se svorkovnicí
Hliník
Se svorkovnicí
Hliník
Hliník
Hliník
Hliník
Skříňka pro samostatně umístěný ukazovací přístroj
Hliník
Hliník
Hliník
Výstup
Kabelová vývodka
/2–14 NPT
M20 x 1,5 (CM20)
G1/2
1
/2–14 NPT
M20 x 1,5 (CM20)
G1/2
1
/2–14 NPT
M20 x 1,5 (CM20)
G1/2
1
/2–14 NPT
M20 x 1,5 (CM20)
G1/2
1
/2–14 NPT
M20 x 1,5 (CM20)
G1/2
1
31
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Volby
Funkčnost PlantWeb
Nastavení hardware (nula, rozpětí, alarm, zabezpečení)(2)
CENELEC Typ n
Pevný závěr JIS
Kombinace I4 a E4
Pevný závěr FM
Pevný závěr CSA
Pevný závěr SAA
SAA Typ n
M9
Kód
svorkovnice
T1
Svorkovnice s ochranou proti přechodovým proudům(2)
Typická varianta: 300S 1A A E1
Kód
A01
D01
Kód
D1
D4
Kód
E1
I1
IA
N1
K1
ND
E4
I4
K4
E5
I5
IE
K5
E6
I6
IF
K6
E7
I7
N7
K7
KA
KB
KC
Kód
M5
M8
(1) Specifikovaný materiál je odlitek z následujících materiálů: CF-3M je odlitek z 316L SST.
U skříňky je povrchová úprava hliníku polyuretanový lak.
(2) Není k dispozici se skříňkou – volby 3A, 3B a 3C
32
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
KONFIGURAČNÍ LIST SNÍMAČE 3051S HART
★ = Přednastaveno
Konfigurační list
Zákazník _____________________________________
P.O.
_____________________________________
Model
Potrubí
_____________________________________
_____________________________________
Nastavení výstupních informací
Jednotky =
InH2O ★(2) psi (3)
inHg
mbar
Atm
Výstup = Lineární ★
Jednotky teploty(1) = °C ★
Pa
bar
Torr
kg/cm2
Odmocněný
°F
Rozsah: 4 mA = |—|—|—|—|—|—|—| (0) ★
ftH2O
MPa
kPa
g/cm2
mmH2O
inH2O
mmHg
mmH2O
(pouze pro snímače DP)
20mA |—|—|—|—|—|—|—| (URL) ★
Tlumení (1) (0–60 sec.) = |—|—|.|—|—| (0,4 s) ★
Informace na štítku
Přidrátovaný štítek (5 řádků, po 17 znacích)
|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|
|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|
|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|
|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|
|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|
Pevný štítek (3 řádky, po 40 znacích)
|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|
|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|
|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|
Softwarový štítek |—|—|—|—|—|—|—|—| (prvních 8 znaků z Přidrátovaného štítku nebo prvních 8 znaků z Pevného štítku)
Informace uložené ve snímači(1)
Popis (16 znaků): |—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|
Zpráva (32 znaků): |—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|—|
Datum: / / Den
Měsíc
Rok
(1) Je nutná volba C1
(2) H2O Rozsahy 0 až 3
(3) PSI rozsahy 4-5 a pro všechny modely 3051T
33
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Ukazovací přístroj (jedna nebo více vybraných informací k ukazování na LCD)
Jednotky ★
% z rozsahu
Vypočítaná proměnná
Teplota senzoru
Volba signálu(1)
4–20 mA s namodulovaným signálem HART ★
Režim Burst digitální procesní proměnné
Volby výstupu při režimu Burst
Primární proměnná
Primární proměnná v procentech rozsahu a mA
Všechny dynamické proměnné
Všechny dynamické proměnné
v nastavených jednotkách
v nastavených jednotkách a primární proměnná v mA
Komunikace Multidrop
Adresa snímače (1-15): |—|—| Přednastaveno 1
Zabezpečení(1)
Ochrana proti zápisu Ano Ne ★
Místní nula a max. hodnota: Ano ★ Ne
Alarmy analogového signálu a úrovně saturace (1)
Při uživatelské konfiguraci musí být zadány všechny položky. V případě nastavení Rosemount nebo NAMUR NE 43
mohou být zadány pomocí objednacích kódů
Uživatelské (nutný kód C6 a C7) = Dolní alarm (|—|.|—|—| mA) – hodnota musí být v rozmezí 3,8 až 3,6
Dolní saturace (|—|.|—|—| mA) – hodnota musí být v rozmezí 3,9 až 3,7
* Dolní alarm musí být o 0,1 mA pod hodnotou dolní saturace.
Horní alarm (|—|—|.|—|—| mA) – hodnota musí být v rozmezí 20,2 až 23,0
Horní saturace (|—|—|.|—|—| mA) – hodnota musí být v rozmezí 20,1 až 21,5
* Horní alarm musí být o 0,1 mA nad hodnotou horní saturace.
Pouze pro informaci
Hodnoty alarmu detekují závažné závady.
Hodnoty saturace jsou aktivní, pokud je výstup mimo rozsah 4–20 mA.
Standard ★ =
Dolní alarm ( 3,75 mA)
Horní alarm ( 21,75 mA)
Dolní saturace (3,9 mA)
Horní saturace (20,8 mA)
NAMUR NE 43 (kód C4 a C5) =
Dolní alarm ( 3,6 mA)
Horní alarm ( 22,5 mA)
Dolní saturace (3,8 mA)
Horní saturace (20,5 mA)
Přiřazení výstupů procesním proměnným(1)
Primární proměnná ★
Měřený tlak ★
Sekundární proměnná
Měřený tlak
Terciální proměnná
Měřený tlak
34
Jiná proměnná ★
Jiná proměnná
Jiná proměnná
Teplota zařízení ★
Teplota zařízení
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Vypočítaná proměnná(1)
Název vypočítaných jednotek |—|—|—|—|—| (maximálně 5 bez mezer, lze použít 0-9, A-Z, /, %, -, a *).
Přenosové funkce =
Lineární ★
Odmocněný
Lineární proměnná (pouze s lineárním kódem)
Odmocněná proměnná (pouze s kódem odmocnění)
Minimální tlak |—|—|—|—|—|—|—| (jedn. tlaku)
Minimální tlak: 0 (jednotky tlaku)
Maximální tlak |—|—|—|—|—|—|—| (jedn. tlaku)
Maximální tlak |—|—|—|—|—|—|—| (jednotky tlaku)
Min. proměnná |—|—|—|—|—|—|—| (jedn. proměnné)
Min. proměnná: 0 (jednotky proměnné)
Max. proměnná |—|—|—|—|—|—|—| (jedn. proměnné)
Max. proměnná |—|—|—|—|—|—|—| (jedn. proměnné)
Lineární posun |—|—|—|—|—|—|—| (jedn. tlaku)
Posun průtoku On Off ★ |—|—|—|—|—|—|—| (jedn. prom.)
Rozsahy obou položek musí být vyplněny (použito při nastavení jiné proměnné jako primární proměnné)
LRV |—|—|—|—|—|—|—| (jednotky proměnné)
(maximálně 7 znaků)
LRV |—|—|—|—|—|—|—| (jednotky proměnné)
(maximálně 7 znaků)
Nastavení procesních výstrah(1)
Uživatelem nastavené procesní výstrahy jsou hodnoty, při jejichž dosažení se objeví zpráva na výstupu HART
a na displeji ukazovacího přístroje. Tyto hodnoty musí být v rozsahu tlaku měřitelném snímačem.
Tlaková výstraha (pouze signál HART)
On Off ★
Teplotní výstraha (pouze signál HART)
On Off ★
Dolní výstraha |—|—|—|—|—|—|—| (jednotky tlaku)
Dolní výstraha |—|—|—|—|—|—|—| (Jednotka teploty -40 °C)
LRV dolní výstraha horní výstraha URL
-40 °C dolní výstraha * horní výstraha 85 °C
* musí se lišit alespoň o 5 °C
Horní výstraha |—|—|—|—|—|—|—| (jednotky tlaku)
Horní výstraha |—|—|—|—|—|—|—| (Jednotka teploty 85 °C)
35
Katalogový list
00813-0117-4801, Rev BA
Leden 2002
Rosemount a logo Rosemount jsou registrované značky společnosti Rosemount Inc.
PlantWeb je značka společnosti Emerson Process Management.
SuperModule, Instrument Toolkit, Saturn a Coplanar jsou obchodní značky společnosti Rosemount Inc.
HART je registrovaná značka společnosti HART Comunications Foundation.
Hastelloy a Hastelloy C-276 jsou registrované značky společnosti Haynes International.
Teflon je registrovaná obchodní značka společnosti E.I. du Pont de Nemours & Co.
Monel je registrovaná obchodní značka společnosti International Nickel Co.
FOUNDATION fieldbus je obchodní značka společnosti Fieldbus Foundation
Symbol 3-A je registrovaná obchodní značka 3-A Sanitary Standards Symbol Council.
Syltherm, Dow Corning a D.C. jsou registrované obchodní značky společnosti Dow Corning Corporation.
Neobee M-20 je registrovaná značka společnosti Stephan Chemical Co.
Grafoil je obchodní značka společnosti Union Carbide Corp.
Všechny ostatní značky jsou majetkem jejich vlastníků.
Zařízení 3051 může být chráněno americkými patenty.
VÝROBCE:
Rosemount Inc.
8200 Market Boulevard
Chanshassen, MN 55317 USA
T 1-800-999-9307
Inťl 1-952-906-8888
F (952) 949-7001
www.rosemount.com
www.rosemount.com
ZASTOUPENÍ PRO ČR:
Emerson Process Management
Hájkova 22
130 00 Praha 3, CZ
Telefon: +420 2 7103 5600
Fax: +420 2 7103 5655
E-mail: [email protected]
ZASTOUPENÍ PRO SR:
Emerson Process Management
Hanulova 5/b
841 01 Bratislava, Slovensko
Telefon: +421 2 6428 7811
Fax: +421 2 6428 7245
E-mail: [email protected]

Emerson 3051S ¥ verze BA

Transkript

Podobné dokumenty
