Řada 3730
Elektro-pneumatický převodník
Typ 3730-1

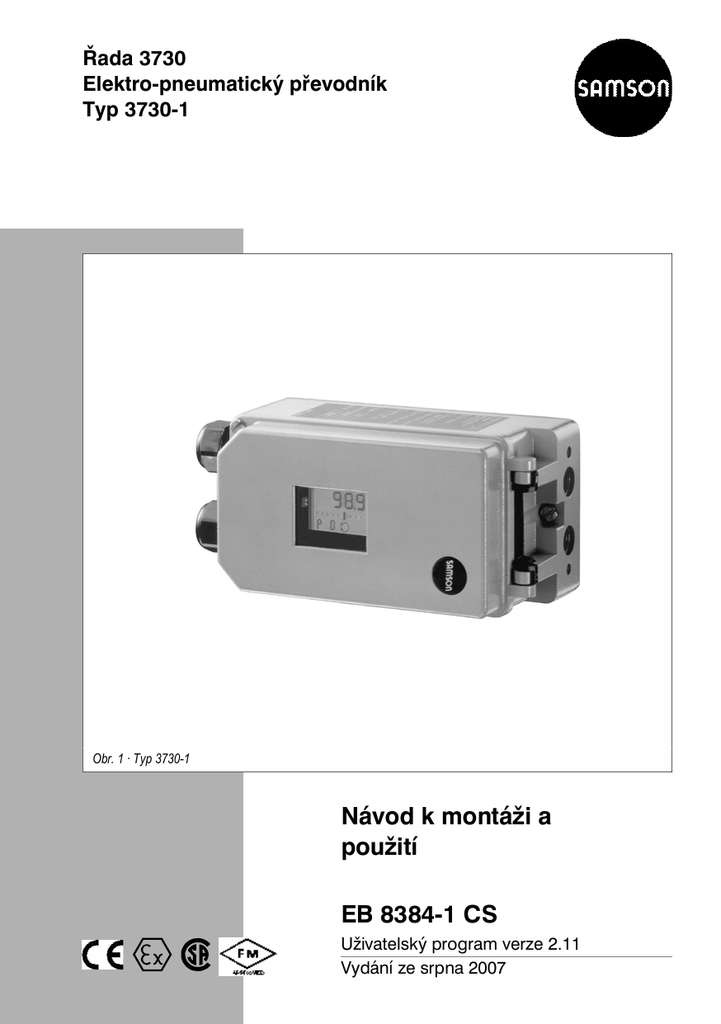

Obr. 1 · Typ 3730-1
Návod k montáži a
použití
EB 8384-1 CS
Uživatelský program verze 2.11
Vydání ze srpna 2007
Obsah
Obsah
Strana
1
Technické řešení a provozní princip. . . . . . . . . . . . . . . . . . 6
2
2.1
2.1.1
2.1.2
2.2
2.3
2.4
2.5
2.5.1
2.6
2.7
Připojení k regulačnímu ventilu – montážní díly a příslušenství . . 8
Přímé připojení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Pneumatický pohon typu 3277-5 . . . . . . . . . . . . . . . . . . . . 12
Pneumatický pohon typu 3277 . . . . . . . . . . . . . . . . . . . . . 14
Připojení podle IEC 60534-6 . . . . . . . . . . . . . . . . . . . . . . 16
Připojení k mikro ventilu typu 3510 . . . . . . . . . . . . . . . . . . . 18
Připojení k otočným pohonům . . . . . . . . . . . . . . . . . . . . . 20
Reverzní zesilovač dvojčinných pohonů . . . . . . . . . . . . . . . . 22
Připojení manometru . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Připojení převodníků se skříní z nereze oceli . . . . . . . . . . . . . . 24
Funkce proplachu vzduchem u jednočinných pohonů . . . . . . . . 24
3
3.1
3.1.1
3.1.2
3.2
Spoje . . . . . . . . . .
Pneumatické spoje . . .
Manometry řídícího tlaku
Vstupní tlak . . . . . . .
Elektrická připojení . . .
4
4.1
Provoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Ovládací prvky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
5
5.1
Uvedení do provozu . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Nastavení omezení objemu Q . . . . . . . . . . . . . . . . . . . . . 31
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
Úprava displeje . . . . . . . .
Zadání otevíracího směru . . . .
Nastavení dalších parametrů . .
Nastavení počátečních hodnot .
Poruchy . . . . . . . . . . . . .
Nulová kalibrace . . . . . . . .
Vynulování. . . . . . . . . . . .
Ruční seřízení . . . . . . . . . .
6
Seznam kódů. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
7
Údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
8
Obsluha přístrojů chráněných proti výbuchu . . . . . . . . . . . . 40
9
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
25
25
26
26
27
. . . . . . . . . . . . . . . . . . 31
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
32
32
32
33
34
35
35
Rozměry v mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Zkušební certifikáty . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Bezpečnost ní pokyny
Vezměte,prosím,navědomíaktualizovanébezpečnostníatechnickéinformaceuvedenévpříloze.
Obecné bezpečnostní pokyny
 Převodník mohou montovat, uvádět do provozu nebo obsluhovat pouze



vyškolení a zkušení pracovníci, kteří jsou s výrobkem seznámeni.
Podle tohoto návodu k montáži a používání jsou vyškolení pracovníci ty
osoby, které jsou schopny posoudit práci, kterou vykonávají a jsou
seznámeny s možnými riziky díky specializovanému školení, svým znalostem a zkušenostem a také znalostem příslušných norem.
Proti výbuchu chráněné verze převodníků mohou být obsluhovány pouze
zaměstnanci, kteří absolvovali zvláštní školení nebo jim byly vydány
zvláštní pokyny nebo kteří jsou oprávněni pracovat s přístroji chráněnými
proti výbuchu v nebezpečných prostorách. Viz kapitola 8 Obsluha verzí
chráněných proti výbuchu.
Jakýmkoliv rizikům, která by mohla být způsobena provozním médiem,
provozním tlakem, signálním tlakem nebo pohyblivými částmi regulačního ventilu je nutno předcházet odpovídajícími opatřeními.
Pokud pneumatický pohon způsobuje nepřijatelné pohyby nebo síly
v důsledku úrovně vstupního tlaku, je nutno tyto omezit odpovídající úpravou vstupního tlaku v regulační stanici.
Převodník nesmí být používán v poloze, kdy je jeho zadní část/výstupní
vzduchový otvor obrácen směrem vzhůru. Výstupní vzduchový otvor nesmí být uzavřen při montáži převodníku na místě montáže.
 Předpokládá se zajištění odpovídající dopravy a uskladnění.
 Poznámka!
Zařízení se značkou CE splňuje požadavky Směrnice 94/9/EC(ATEX) a
89/336/EEC(EMC).
Provedení
Číslo výrobku
Typ 3730-1 X 0 0 0 0 0 0 0 0 X 0 0 X 0 0 0
Ochrana proti výbuchu
0
Bez
II 2 G EEx ia IIC T6 acc. to ATEX
Ex ia/Ex n acc. to FM/CSA
II 3 G EEx nA/nL II T6 and
II 3 D IP 65 T 80 °C acc. to ATEX
1
3
8
Materiál pouzdra
Standardní hliník
0
Nerez ocel 1.4581
1
Zvláštní aplikace
Bez
0
Kompatibilní s barvou
1
Výstupní vzduch s připojením ¼ NPT
2
Zvláštní provedení
Bez
0 0 0
Úpravy uživatelského programu převodníku ve srovnání s předchozí verzí
stará
nová
2.02
2.10
Nová funkce „vynulování“ v kódu P0, viz odstavec 5.8
Nová funkce „ručního nastavení“ v kódu P14,
viz odstavec 5.9
2.10
2.11
Interní změny
Technické údaje
Převodník
Zdvih,
nastavitelný
Přímé připojení k typu 3277: 3,6 až 30 mm
Připojení podle IEC 60534-6: 3.6 až 200 mm nebo 24° až 100° s otočnými pohony
Rozsah posunu
Nastavitelný v rámci původně nasta veného zdvihu /úhlu otočení, zdvih je možno
omezit nanejvýše na 1/5
Referenční proměnné w
Rozsah signálu 4 – 20 mA, rozsah Spit-Range 4 až 11.9 mA 12.1 až 20 mA,
Limit statické destrukce 100 mA
Minimální proud
3,7 mA
Zatěžovací impedance
6 V (odpovídá 300 ohm při 20 mA)
Napájecí vzduch
Přívod vzduchu
podle ISO 8573-1:
Vstupní tlak 1.4 až 7 bar (20 až 105 psi)
Max. velikost částice a hustota: třída 4. Obsah oleje: třída 3, rosný tlakový bod:
třída 3 nebo nejméně 10 K pod nejnižší očekávanou teplotou prostředí
Signální tlak (výstupní)
0 bar až vstupní tlak, oh raničen na cca. 2.4 bar pomocí SW
Charakteristika
Volba: 1 charakteristika pro zdvihové ventily, 8 charakteristik pro úhel otočení
Hystere ze
Citlivost
1%
0,1 %
Doba přechodu
< 0.5 s pro vstupní zadání nepřípustná, úprava přes omezení objemu Q
Směr pohybu
w/x zpětný
Spotřeba vzduchu, st. stav Nezávisle na vstupním tlaku cca 110 l n/h
Kapacita výstupního
vzduchu
Pohon tlakován
Pohon odtlakován
Při p = 6 bar: 8.5 mn3/h, při p = 1.4 bar: 3.0 mn3/h Kvmax(20 °C) = 0,09
Při p = 6 bar: 14.0 mn3/h, při p = 1.4 bar: 4.5 mn3/h Kvmax(20 °C) = 0,15
Přípustná
teplota prostředí
–20 až +80 °C, s ucpávkou kovového kabelu –45 až +80 °C. Meze uvedené
v osvědčení o zkoušce typu EC platí také na přístroje chráněné proti výbuchu
Vlivy
Teplota: 0,15 %/10 K
Napájecí vzduch: žádný
Vibrace: 0,25 % až 2000 Hz a 4 g podle IEC 770
Elektromagnetická
snášenlivost
Vyhovuje požadavkům uvedeným v EN 61000-6-2, EN 61000-6-3 a
Doporučení NAMUR NE 21
Ochrana proti výbuchu
II 2 G EEx ia IIC T6 / II 2 D IP 65 T 80 °C
II 3 G EEx nA/nL IIC T6 / II 3 D IP 65 T 80 °C
Stupeň ochrany
IP 66 / NEMA 4X
Materiály
Pod tlakem litý hliník EN AC-Al Si12(Fe) (EN AC-44300) podle to DIN EN 1725,
pochromovaný a potažený plastem; vnější části: nerez ocel 1.4571 a 1.4301
Hmotnost
Cca. 1 kg
Binární kontak ty
2 SW koncové spínače s konfigurovatelnými mezemi (0.5 % kroky), ochrana proti
obrácení polarity
Stav signálu
Bez odezvy:
Odezva:
Bez ochrany proti výbuchu
Vodivý (R = 348 ohm)
Nevodivý
Verze chráněná proti výbuchu
2,1 mA
1,2 mA pod le EN 60957-5-6
Provozní napětí
Pro připojení k binárnímu vstupu PLC
podle EN 61131, Pmax = 400 mW
Pouze pro připojení k převodníku
signálu NAMUR podle EN 60957-5-6
Technické řešení a provozní princip
1
Elektro-pneumatický převodník se montuje na pneumatické řídící ventily a používá
se k přiřazování polohy ventilu (řízená proměnná x) k řídícímu signálu (referenční
proměnná w). Stejnosměrný regulační signál je vysílán řídící jednotkou a je porovnáván se zdvihem nebo úhlem otočení regulačního ventilu a generuje signální tlak
(výstupní proměnná y).
Převodník je navržen v závislosti na odpovídající příslušenství pro přímé připojení
k pohonům typu 3277 nebo k připojení
k akčním členům pohonům IEC 60534-6
(NAMUR).
Kromě toho je součástí příslušenství spojovací kolo, které je potřebné k přenosu
rotačního pohybu otočných pohonů podle
VDI/VDE 3845.
Otočné pohony bez pružiny vyžadují
doplňkový reverzní zesilovač, aby bylo
možno zajistit pohyb pohonu v obou směrech.
Převodník se v základní verzi skládá ze
systému čidla zdvihu, který funguje proporcionálně odporu, analogového modulu
i/p s posilovačem výstupního vzduchového výkonu a tak z elektronické jednotky
s mikroregulátorem. Převodník je standardně vybaven dvěma nastavitelnými SW
koncovými spínači, které indikují koncové
polohy ventilu.
Poloha ventilu se přenáší jako lineární
posuvný pohyb nebo úhel otáčení přes
snímací páku a čidlo pohybu (2) do analogového PD regulátoru (3). Zároveň proudový měnič (4) přenáší zdvih ventilu do
mikroregulátoru (5). Regulátor PD porov-
nává takovou skutečnou polohu a řídícím
signálem 4 až 20 mA (referenční proměnná) poté, kdy došlo k jeho přeměně proudovým měničem (4).
V případě odchylky systému se funkce měniče i/p (6) změní tak, aby pneumatický pohon (1) byl natlakován nebo odtlakován
pomocí posilovače výstupního vzduchového výkonu (7). Tím dojde k posunu uzavíracího členu regulačního ventilu do polohy určené referenční proměnnou.
Posilovač výkonu stlačeného vzduchu (7)
a tlakový regulátor (8) jsou napojeny na
napájecí vzduch. Průběžný regulátor průtoku (9) s pevným nastavením se používá
k proplachu převodníku a také zaručuje
bezporuchový provoz pneumatického posilovače.
Výstupní signální tlak z posilovače je možno omezit na 2.4 bar aktivací parametru
P9.
Omezení objemu Q (10) se používá k optimalizaci převodníku jeho úpravou s ohledem na velikost pohonu.
Funkce těsného dovření
Pneumatický pohon je natlakován vzduchem nebo odtlakován, jakmile referenční
proměnná klesne pod 1 % nebo přesáhne
99 % (viz nastavení koncové polohy prostřednictvím parametru P10 a P11).
1
2
3
4
5
6
Regulační ventil
Čidlo zdvihu
Regulátor PD
Proudový měnič
Mikroregulátor
Měnič i/p
Obr 2 · Schéma zapojení
7
8
9
10
11
12
Zesilovač vzduchového výkonu
Tlakový regulátor
Regulátor průtoku
Omezení objemu
Koncové spínače
Displej
Připojení k regulačnímu ventilu – díly pro zabudování a příslušenství
2
Připojení k regulačnímu
ventilu – díly pro
zabudování a příslušenství
Převodník může být připojen buď přímo
k pohonu SAMSON typu 3277 nebo podle
IEC 60534-6 (NAMUR) k regulačním ventilům s litinovými třmeny nebo tyčovými
třmeny a také k otočným pohonům podle
VDI/VDE 3845.
K připojení k různým pneumatickým pohonům jsou potřebné odpovídající montážní
díly a pří- slušenství. Tyto jsou uvedeny
v seznamu včetně objednávacích čísel v
tabulkách 1 – 5.
Při připojování převodníku je důležité dodržet přiřazení páky a polohy čepu podle
zdvihů uvedených v tabulkách.
Skutečný zdvih, kterého je možno dosáhnout, je omezen použitou polohou čepu a
také požadovaným stlačením pružiny pohonu.
Rozsah zdvihu uvedený v tabulkách může
být dosažen pouze je-li jmenovitý rozsah
stanoven na MAX.
Převodník je standardně vybaven pákou M
(čep v poloze 35).
Poznámka!
Vyměňujete-li standardně namontovanou
páku M (poloha čepu 35) za novou páku,
musíte s ní jednou pohnout v maximálním
rozsahu pohybu v obou směrech tak, abyste zajistili její adaptaci na vnitřní měřící
páku.
Obr. 3 · Páka M (nastavená poloha čepu 35)
Tabulka zdvihů pro přímé připojení pohonu typu 3277
Pneumatický
pohon
typu 3277-5
a
3277
Velikost
pohonu
cm 2
Jmenovitý
zdvih
mm
120
7.5
120/240/350
700
Rozsah nas tavení na
převodníku
Min. zdvih
Max. zdvih
Požadovaná
páka
Přiřazená
poloha čepu
4.8
20.0
M
25
15
6.8
35.4
M
35
30
9.5
50.0
M
50
Požadovaná
páka
Přiřazená
poloha čepu
S
17
Tabulka zdvihů pro připojení podle IEC 60534-6 (NAMUR)
Ventily SAMSON
Min. zdvih
Max. zdvih
60 a 120 s ventilem typ 3510
7.5
3.4
17.6
cm2
Pneumatický
pohon
typu 3271
Otočný pohon
Jiné venti ly/pohony
Jmenovitý
zdvih mm
120
7.5
4.8
25.0
M
25
120/240/350
15
6.8
35.4
M
35
700/1400/2800
15 a 30/30
9.5
50.0
M
50
1400/2800
60
13.5
70.8
L
70
1400/2800
60
19
100.0
L
100
1400/2800
120
38
200.0
XL
200
M
90°
Ote vírací úhel 24° až 100°
Tabulka 1
Přímé připojení k pneumatickému pohonu typu 3277-5
Objednací čís lo
Montážní díly pro pneumatické po hony s plochou membrány 120 cm2
1400-7452
Přepínací deska pro pohon typu 3277-5xxxxxx.00 (starý)
1400-6819
Přepínací deska pro pohon typu 3277-5xxxxxx.01 (nový)
1400-6822
Spojovací deska pro doplňkové připojení solenoidového ventilu G ½
Příslušenství k poho- Spojovací deska pro pohon typu 3277-5xxxxxx.00 (starý) 1/8 NPT
nu
Připojovací deska nová pro pozicionér typu 3277-5xxxxxx.01 (nový)
1400-6820
1400-6821
1400-6823
Poznámka: S novými pohony je možno používat pouze nové přepínací desky a připojovací desky
(index 01). Staré a nové desky není možno vzájemně měnit.
Příslušenství k převodníkům
Tabulka 2
Připojovací desky (6)
G ¼: 1400-7461
¼ NPT: 1400-7462
Držák tlakomě ru (7)
G ¼: 1400-7458
¼ NPT: 1400-7459
Montážní souprava tlakoměru (8) do max. 6 bar
(výstupní a vstupní tlak)
Nerez ocel/mosaz:
1400-6950
Nerez ocel/nerez
ocel: 1400-6951
Přímé připojení k pneumatickému pohonu typu 3277
Montážní díly k pneumatickým pohonům s plochou membrány 240, 350 a
700 cm2, viz obr. 5
Příslušenství
Tabulka 3
1400-7453
Požado vané spojení se šroubením pro
„pohon zajíždí“ nebo je-li horní část pohonu nad
membránou naplněna vzdu chem
cm
240
350
700
Připojovací blok s těs něním a šrouby
G ¼: 1400-8811
¼ NPT: 1400-8812
Montážní souprava pro připojení tlakoměru do max.
6 bar (výstupní a vstupní tlak)
Nerez ocel/mosaz:
1400-6950
Nerez ocel/nerez
ocel: 1400-6951
2
Ocel
1400-6444
1400-6446
1400-6448
Nerez ocel
1400-6445
1400-6447
1400-6449
Připojení na třmen dle NAMUR nebo k regulačním ventilům s tyčovými třmeny
(průměr tyče 20 – 35 mm)
Zdvih v mm Páka
Pro pohony
Objed nací
číslo
7.5
S
Pohon typu 3271-5 s membránou 60/120 cm2 u ventilů
typu 3510, viz obr. 7
1400-7457
5 až 50
Bez, páka M
zabudována na
základním ven tilu
Pohony od jiných výrobců a typ 3271 s membránou
120 až 700 cm2
1400-7454
14 až 100
L
Pohony od jiných výrobců a typ 3271, verze 1400-60
1400-7455
XL
Pohony typu 3271, verze 1400-120 a 2800 cm 2 se zdvihem
30 nebo 60 mm
1400-7456
40 až 200
Upevňovací držáky pro lineární po hony Emer son a Masoneilan. Kromě toho se požaduje
montážní souprava podle IEC 60534-6 v závislosti na zdvihu. Viz horní řádek.
Příslušenství
1400-6771
Spojovací deska
G ¼: 1400-7461
¼ NPT: 1400-7462
Nebo držák tlakoměru (7)
G ¼: 1400-7458
¼ NPT: 1400-7459
Montážní souprava tlakoměru max. do 6 bar
(vstupní a výstupní tlak)
Nerez ocel/mosaz: 1400-6950
Nerez ocel/nerez ocel: 1400-6951
Tabulka 4
Montážní
díly
Připojení k otočným pohonům
VDI/VDE 3845 pro všechny velikosti upevňovací úrovně 2,
S úchytkou zdvihátka
viz obr. 8 a 9, kde je pohon typu 3278 s membránou
a spojovacím kolem
160/329 cm2 pro Camflex II
1400-7448
1400-7614
1400-9120
VDI/VDE 3845 pro všechny velikosti upevňovací úrovně 2, verze pro vysoce
náročné provozní podmínky
1400-9244
SAMSON typu 3278 160 cm2/VETEC typ S160 a typ R, verze pro náročné provozní
podmínky
1400-9245
AIR TORQUE 10 000, verze pro náročné provozní podmínky
1400-9542
Spojovací deska
G ¼: 1400-7461
¼ NPT: 1400-7462
Příslušenství
Nebo držák tlakoměru (7)
G ¼: 1400-7458
¼ NPT: 1400-7459
Montážní souprava tlako měru max. do 6 bar
(vstupní a výstupní tlak)
Nerez ocel/mosaz: 1400-6950
Nerez ocel/nerez ocel: 1400-6951
Tabulka 5
Obecné příslušenství
Pneumatický reverzní zesilovač pro dvojčinné
poho ny
Příslušenství
Kabelová ucpávka M20 x 1.5
G¼
¼ NPT
1079-1118
1079-1119
Poniklovaná mosaz
1890-4875
Adaptér M20 x 1.5 – ½ NPT, hliník
Krycí deska se sezna mem parame trů
a návodem k použití
0310-2149
Němčina/angličtina standardně
Angličti na/španělština
Angličti na/francouzština
1990-7930
1990-8212
1990-8132
2.1
Přímé připojení
2.1.1 Pneumatický pohon typu
3277-5
Viz tabulka 1 na straně 10, kde jsou uvedeny požadované montážní díly a příslušenství včetně jejich objednacích čísel.
Viz také tabulka zdvihů na straně 9.
Pohon s plochou membrány 120 cm2
V závislosti na typu připojení převodníku
směřuje signální tlak buď vlevo nebo vpravo od třmenu přes otvor k membráně pohonu. V závislosti na bezpečnostní funkci
pohonu se táhlo pohonu vyjíždí nebo táhlo
pohonu zajíždí (ventil se zavírá nebo
otevírá, při přerušení přívodu ovládacího
vzduchu), pře-pí nací deska (9) se musí
nejprve dotknout třmenu pohonu. Vyrovnejte přepí- nací desku s odpovídajícím
symbolem pro pravé a levé připojení podle
značení (viz označení na přepínací desce).
1. Namontujte připojovací desku (6) nebo
držák tlakoměru (7) s tlakoměry na převodník a přesvěďte se, zda jsou oba
těsnící kroužky (6.1) řádně usazeny.
2. Vyjměte šroubovací kolík (4), který je
na zadní straně převodníku a uzavřete
výstup signálního tlaku „výstup 38“ na
spojovací desce (6) nebo na držáku tlakoměru (7) pomocí záslepky (5), která
je součástí příslušenství.
3. Umístěte držák zdvihátka (3) na táhlo
pohonu, vyrovnejte a pevně našroubujte tak, aby upevňovací šroub byl
v drážce táhla pohonu.
4. Namontujte krycí desku (10) tak, aby
úzká strana výřezu (obr. 4 vlevo) směřovala k přípojce signálního tlaku. Přesvědčte se, že lepené těsnění (14)
směřuje ke třmenu pohonu.
5. Dráha 15 mm: Podržte čep zdvihátka
(2) u páky M (1) na zadní stěně převodníku v poloze čepu 35 (stav dodávky).
Dráha 7.5 mm: Odstraňte čep zdvihátka (2) z polohy čepu 35 a přemístěte jej do otvoru pro polohu čepu 25 a
pevně zašroubujte.
6. Vložte lisované těsnění (15) do drážky
v pouzdru převodníku.
7. Umístěte převodník na krycí desku (10)
tak, aby čep zdvihátka (2) spočinul na
horní části držáku zdvihátka (3). Nastavte páku (1) odpovídajícím způsobem a otevřete kryt převodníku tak,
aby bylo možno držet hřídel převodníku u víka nebo spínače (obr. 12)
Páka (1) musí spočívat na držáku
zdvihátka se silou pružiny. Namontujte
převodník na krycí desku (10) pomocí
dvou upevňovacích šroubů.
V průběhu montáže se přesvědčte, že
těsnící kroužek (10.1) je vložen do otvoru mezilehlé desky.
8. Namontujte kryt (11) na druhou stranu.
Přesvědčte se, že po montáži regulačního ventilu víčko vzduchového výstupního otvoru směřuje dolů, aby bylo
možno vypustit nashromážděný kondenzát.
Symbol
1
1.1
1.2
2
3
4
5
6
6.1
7
8
Přepínací deska (9)
Táhlo
pohonu
vyjíždí
Levé/pravé připojení
Táhlo
pohonu
zajíždí
Výstup signálního tlaku
pro levé připojení
Značení
Výstup signálního
tlaku pro pravé
připojení
Páka
Matka
Talířová pružina
Čep zdvihátka
Držák zdvihátka
Šroubovací víčko
Záslepka
Spojovací deska
Těsnící kroužek
Držák tlako měru
Montážní souprava
pro tlakoměr
9
Přepínací deska
10
Krycí deska
10.1 Těsnící kroužek
11
Kryt
14
Těsnění
15
Těsnění
Výřez v krycí
desce
Vstup 9
Výstup 38
Poznámka!
K připojení vstupu a výstupu vždy
používejte spojovací desku (6), která
je součástí příslušenství.
Nikdy nešroubujte části se závity
přímo do skříně výrobku.
Obr. 4 · Přímé připojení – připojení signálního tlaku pro pohon typu 3277-5 se 120 cm2
2.1.2 Pneumatický pohon typu
3277
Pohony s plochou membrány 240 – 700
cm2
Převodník může být namontován buď na
levou nebo pravou stranu třmenu. Signální
tlak směřuje do pohonu přes spojovací
blok (12) u pohonů s bezpečnostní funkcí
„Táhlo pohonu vyjíždí“ vnitřně přes otvor
ve třmenu ventilu a u pohonů s bezpečnostní funkcí „Táhlo pohon zajíždí“ vnějším
potrubím.
1. Umístěte držák zdvihátka (3) na táhlo
pohonu, vyrovnejte a pevně zašroubujte tak, aby upevňovací šroub byl
v drážce táhla pohonu.
2. Namontujte krycí desku (10) tak, aby
úzká strana výřezu (obr. 5 vlevo) směřovala k přípojce signálního tlaku. Přesvědčte se, že těsnění (14) směřuje ke
třmenu pohonu.
3. U pohonů, které mají plochu membrány 700 cm2, odstraňte čep zdvihátka (2)
u páky M (1) na zadní straně převodníku z polohy čepu 35 a přemístěte do
otvoru pro polohu čepu 50 a pevně
zašroubujte.
Pro pohony, které mají plochu membrány 240 a 350 cm2, se zdvihem 15
mm, zůstane čep zdvihátka v poloze 35.
4. Vložte těsnění (15)do drážky v pouzdře
převodníku.
5. Umístěte převodník na krycí desku (10)
tak, aby čep zdvihátka (2) spočinul na
horní části držáku zdvihátka (3). Nastavte páku (1) odpovídajícím způsobem a otevřete kryt převodníku tak,
aby bylo možno držet hřídel převodníku u víka nebo spínače (obr. 12).
Páka (1) musí spočívat na držáku
zdvihátka se silou pružiny. Namontujte
převodník na krycí desku (10) pomocí
dvou upevňovacích šroubů.
6. Přesvědčte se, že špička těsnění (16)
vyčnívající ze strany připojovacího bloku (12) je umístěna nad symbolem
pohonu, který odpovídá bezpečnostní
funkci pohonu „Táhlo pohonu vyjíždí“
nebo „Táhlo pohonu zajíždí“. Pokud je
to třeba, vyjměte tři jistící šrouby a
sejměte kryt. Pak přemístěte těsnění
(16) o 180°. Předcházející verze spojovacího bloku (obr. 5 dole) vyžaduje,
aby přepínací deska (13) byla otočena
tak, aby odpovídající symboly pohonu
směřovaly k označení.
7. Umístěte spojovací blok (12) s příslušnými těsnícími kroužky proti převodníku a třmenu ohonu. Pevně jej zašroubujte pomocí jistícího šroubu (12.1). U
pohonů s bezpečnostní funkcí „Táhlo
pohonu vyjíždí“ nebo „Táhlo pohonu
zajíždí“ navíc ještě vyjměte záslepku
(12.2) a nasaďte vnější potrubí signálního tlaku.
8. Namontujte kryt (11) na druhou stranu.
Přesvědčte se, že po montáži regulačního ventilu víčko vzduchového
výstupního otvoru směřuje dolů, aby
bylo možno vypustit nashromážděný
kondenzát.
1
1.1
1.2
2
3
10
11
12
12.1
12.2
Páka
Matka
Snímací kolík
Držák zdvihátka
Krycí deska
Kryt
Připojovací blok
Šroub
Záslepka nebo přípojka
vnějšího potrubí
13
14
15
16
Přepínací deska
Těsnění
Těsnění
Těsnění
Páka M
Výřez v krycí
desce (10)
Táhlo pohonu
zajíždí/vyjíždí
Táhlo pohonu
zajíždí/vyjíždí
Značení
Připojovací blok (starý)
s přepínací deskou (13)
Obr. 5 · Přímé napojení – připojení signálního tlaku po honů typu 3277 s plochou membrány 240, 350 a 700 cm2
2.2
Připojení podle IEC 60534-6
Převodník je připojen k regulačnímu ventilu držákem dle NAMUR (10).
1. Zašroubujte dva šrouby (14) do držáku
(9.1) konektoru dříku (9), umístěte desku zdvihátka (3) na horní konec a pomocí šroubů (14.1) přišroubujte.
Velikost pohonu s plochou membrány
2800 a 1400 cm2 se zdvihem 120 mm:
U zdvihu 60 mm a kratší přišroubujte desku zdvihátka (3.1) přímo ke konektoru
táhla (9). U zdvihu přesahujícího 60 mm
namontujte nejprve držák (16) a pak desku
zdvihátka (3) na držák společně se šrouby
(14) a (14.1).
2. Namontujte držák NAMUR (10) na regulační ventil následovně:
K připojení k třmenu dle NAMUR použijte jeden šroub M8 (11) a ozubenou
jistící podložku vloženou přímo do otvoru vyvrtaného ve třmenu.
K připojení k ventilům s tyčovým třmenem použijte dva U šrouby (15) okolo
třmenu.Vyrovnejte držák NAMUR (10)
podle vyražené stupnice tak, aby drážka v desce zdvihátka (3) byla vystředěná s držákem NAMUR ve středu dráhy
ventilu.
držák tlakoměru (7) s tlakoměry (8) na
převodník a přesvědčte se, že oba těsnící kroužky (6.1) jsou řádně usazeny.
4. Zvolte požadovanou velikost páky (1)
M, L nebo XL a polohu čepu podle velikosti pohonu a dráhy ventilu uvedené
v tabulce níže.
Pokud požadujete, aby byla poloha
čepu jiná než 35 v případě standardně
dodávané páky M nebo požadujete
páku velikosti L nebo XL, postupujte
následovně:
5. Našroubujte čep zdvihátka (2) do označeného otvoru v páce (poloha čepu)
tak, jak je uvedeno v tabulce. Používejte pouze delší čepy zdvihátka (2),
které jsou součástí montážní soupravy.
6. Umístěte páku (1) na hřídel převodníku
a pevně zašroubujte pomocí talířové
pružiny (1.2) a matky (1.1).
Poznámka!
Pokud montujete novou páku (1), musíte
s ní jednou pohnout v obou směrech až
tam kam to jde.
7. Umístěte převodník na držák NAMUR
tak, aby čep zdvihátka (2) byl v drážce
desky zdvihátka (3, 3 .1). Podle toho
seřiďte páku (1).
Přišroubujte převodník k držáku
NAMUR pomocí obou upevňovacích
šroubů.
Připojení k tyčovému třmenu
Tyče o průměru 20 – 35 mm
Připojení
k žebru NAMUR
Poznámka!
K připojení vstu pu a výstupu vždy
používejte připojovací desku (6),
která je součástí příslušenství.
Nikdy nešroubujte díly se závity
přímo na pouzdro.
Úroveň XL a L
1
1.1
1.2
2
3
3.1
6
6.1
7
8
Páka
Matka
Čep zdvihátka
Deska zdvihátka
Deska zdvihátka
Připojovací deska
Těsnící kroužek
Držák tlakoměru
Mont. souprava
tlakoměru
9
Svorka táhla
9.1 Držák
10
Držák NAMUR
11
Šroub
14
Šroub
14.1 Šroub
15
U šroub
16
Držák
Poznámka: K připojení vstu pu a výstupu vždy používejte
připojovací desku (6), která je součástí příslušenství. Nikdy
nešroubujte části se závity přímo do skříně.
Obr. 6 · Připojení podle IEC 60534-6 (NAMUR)
2.3
Připojení k mikroventilu
typu 3510
Převodník se připojuje ke třmenu ventilu
pomocí držáku.
1. Umístěte držák (3) na svorku táhla ventilu pod pravým úhlem a zašroubujte.
2. Našroubujte držák (10) na třmen ventilu pomocí dvou šroubů (11).
držák tlakoměru (7) s tlakoměry na
převodník a přesvědčte se, že oba dva
těsnící kroužky (6.1) jsou správně usazené.
4. Odšroubujte standardně montovanou
páku M (1) včetně čepu zdvihátka (2)
z hřídele převodníku.
5. Vezměte páku S (1) a přišroubujte čep
zdvihátka (2) do otvoru pro polohu
čepu 17.
6. Umístěte páku S na hřídel převodníku
a pevně zašroubujte pomocí talířové
pružiny (1.2) a matky (1.1).
7. Umístěte převodník na držák (10) tak,
aby čep zdvihátka (2) zajel do drážky
držáku (3). Nastavte páku (1) odpovídajícím způsobem. Namontujte převodník na držák (10) pomocí dvou
upevňovacích šroubů.
1
1.1
1.2
2
3
6
6.1
7
8
10
11
Páka
Matka
Čep zdvihátka
Držák
Připojovací deska
Těsnící kroužky
Držák tlakoměru
Montážní souprava tlakoměru
Držák
Šroub
Poznámka!
K připojení vstu pu a výstupu vždy
používejte připojovací desku (6),
která je součástí příslušenství.
Nikdy nešroubujte díly se závity
přímo na pouzdro.
Páka S
Obr. 7 · Připojení k mikroventilu typu 3510
2.4
Připojení k otočným
pneumatickým pohonům
Převodník se montuje k otočným pohonům pomocí dvojitého držáku.
Před montáží převodníku na otočný pohon
SAMSON typu 3278 musíte nejprve namontovat příslušný adaptér (5) na volný
konec hřídele otočného pohonu.
Poznámka! V průběhu níže popsané montáže převodníku je naprosto nezbytné dodržet směr otáčení pohonu.
1. Umístěte držák zdvihátka (3) na drážkovaný hřídel pohonu nebo adaptér (5).
2. Umístěte spojovací kolo (4) plochou
stranou směrem k pohonu na držák
zdvihátka (3). Podle obr. 9 nastavte
drážku ve směru otáčení v okamžiku,
kdy je ventil v uzavřené poloze.
U dvojčinných otočných pohonů bez
pružiny se pro připojení převodníku k
pohonu požaduje reverzní zesilovač,
viz odstavec 2.5.
6. Odšroubujte standardní čep zdvihátka
(2) z páky převodníku M (1). Použijte
kovový čep zdvihátka (průměr 5), který
je součástí příslušenství a přišroubujte
jej do otvoru pro polohu čepu 90°.
7. Umístěte převodník na horní pár držáků (10) a pevně přišroubujte. S ohledem na směr otáčení pohonu seřiďte
páku (1) tak, aby zapadla do otvoru ve
spojovacím kole (4) s čepem zdvihátka
(viz. Obr. 9). Je nutno zaručit, že páka
(1) je umístěna rovnoběžně s dlouhou
stranou převodníku v okamžiku, kdy se
pohon nachází v polovině své otočné
dráhy.
8. Přitiskněte desku se stupnicí (4.3) na
spojovací kolo tak, aby hrot šipky ukazoval směrem k uzavřené poloze a aby
tento údaj byl po montáži ventilu snadno čitelný.
3. Našroubujte spojovací kolo a držák
zdvihátka na hřídel pohonu pomocí
šroubu (4.1) a talířové pružiny (4.2).
4. Našroubujte spodní pár držáků (10.1)
tak, aby prohnutí směřovalo buď k
vnitřní nebo vnější straně skříně pohonu (v závislosti na velikosti pohonu).
Umístěte horní pár držáků (10) a pevně
přišroubujte.
držák tlakoměru (7) s tlakoměry na
převodník a přesvědčte se, že jsou oba
O kroužky správně usazeny.
Příruba
pohonu
Obr. 8 · Montáž spojovacího kola u typu 3278
Poznámka!
K připojení vstupu a
výstupu vždy používejte
připojovací desku (6),
která je součástí
příslušenství.
Nikdy nešroubujte díly se
závity přímo na pouzdro.
Regulační ventil se otevírá proti směru otáčení hodinových ručiček
Otvor
Obr. 8 a 9
1
Páka
1.1 Matka
Regulační ventil se otevírá po směru otáčení hodinových ručiček
1.2 Talířová pružina
2
Čep zdvihátka
3
Držák zdvihátka (obr. 8)
4
Spo jovací kolo
4.1 Šroub
4.2 Talířová pružina
4.3 Deska se stupnicí
5
Hřídel pohonu
Adaptér pro typ 3278
6.1 Těs nící kroužky
7
Držák tlako měru
8
Montážní souprava tlako měru
10
Horní pár držáků
Otvor
10.1 Spodní pár držáků
Obr. 9 · Připojení k otočným pohonům
2.5
Reverzní zesilovač pro
dvojčinné pneumatické
pohony
Při použití s dvojčinnými pohony musí být
převodník vybaven reverzním zesilovačem.
Reverzní zesilovač je uveden jako příslušenství v tabulce 5 na straně 11.
Výstupní tlakový signál převodníku je dodáván na výstup A1 reverzního zesilovače.
Protichůdný tlak, který se rovná požadovanému vstupnímu tlaku při působení s tlakem v A1, působí na výstup A2.
Platí pravidlo A1 + A2 = Z.
Montáž
1. Namontujte spojovací desku (6), která
je uvedena v seznamu příslušenství v
tabulce 4 na převodník. Přesvědčte se,
že oba O kroužky (6.1) jsou usazeny
správně.
2. Vložte speciální matky (1.3) z příslušenství reverzního zesilovače do otvorů připojovací desky.
3. Vložte těsnění (1.2) do vybrání reverzního zesilovače a zatlačte oba zvláštní
duté šrouby (1.1) do připojovaných otvorů A1 a Z.
4. Položte reverzní zesilovač na připojovací desku (6) a utáhněte pomocí obou
zvláštních šroubů (1.1).
5. Pomocí šroubováku (8 mm širokého)
zašroubujte přiložené filtry (1.6) do připojovacích otvorů A1 a Z.
Poznámka:
Těsnící zátka (1.5) by neměla být vyšroubována z reverzního zesilovače.
Gumové těsnění (1.4) se nevyžaduje a je
možno jej odstranit, používá-li se těsnící
zátka.
Přípojky signálního tlaku
A1: Výstup A1 vedoucí k přípojce signálního tlaku na pohonu, která otevírá ventil
při nárůstu tlaku.
A2: Výstup A2 vedoucí k přípojce signálního tlaku na pohonu, která uzavírá ventil
při nárůstu tlaku.
2.5.1 Připojení tlakoměru
Montážní postup zobrazený na obr. 10 se
nemění. Přišroubujte držák tlakoměru na
přípojky A1 a Z.
Držák tlakoměru:
G¼
¼ NPT
1400-7106
1400-7107
Tlakoměry na přívodu vzduchu Z a výstupu A1, jak jsou uvedeny v tabulkách 1 – 4.
Od převodníku
Výstup 38
Vstup 9
Řídící signál
do pohonu
1
1.1
1.2
1.3
1.4
1.5
1.6
Obr. 10 · Montáž reverzní ho zesilovače
Reverzní zesilovač
Speciální šrouby
Těsnění
Speciální matky
Gu mové těsnění
Těsnící zátka
Filtr
6 Připojovací deska
6.1 O kroužky
6.2 Šrouby
2.6
Připojení převodníků s
tělesem z nerez oceli
Převodníky s tělesem z nerez oceli vyžadují montážní díly, které jsou zcela vyrobeny z nerez oceli nebo neobsahují hliník.
Poznámka!
Pneumatická připojovací deska a držák tlakoměru jsou dostupné v provedení z nerez
oceli (objednací číslo viz seznam níže).
Verze pneumatického reverzního zesilovače z nerez oceli není k dispozici.
Připojovací deska
(Nerez ocel)
G¼
¼ NPT
1400-7476
1400-7477
Držák tlakoměru
(Nerez)
pouze
¼ NPT
1400-7108
Tabulky 1 – 5 (strany 1 a 11) se použijí na
připojení převodníků s tělesy z nerez oceli
s následujícími omezeními:
Je možno použít všechny montážní soupravy z tabulek 1 a 3. Připojovací blok se
nevyžaduje. Nerezová verze pneumatické
připojovací desky směruje vzduch vnitřkem
do pohonu.
Připojení podle IEC 60534-6 (žebro
NAMUR nebo připojení k tyčovému
třmenu)
Mohou být použity všechny montážní soupravy z Tabulky 3. Připojovací deska je z
nerez oceli.
Je možno použít všechny montážní soupravy z tabulky 4 kromě verze pro velmi
náročné provozní podmínky. Spojovací
deska je z nerez oceli.
2.7
Funkce proplachu jednočinného pneumatického
pohonu vzduchem
Vzduch vystupující z převodníku je odkloněn do komory s pružinami pohonu, kde
zajišťuje ochranu vnitřku pohonu proti korozi. Je třeba dodržet následující:
Přímé připojení typu 3277, 240 až
700 cm2
FA: Vyjměte záslepku 12.2 (Obr. 5 na straně 15) na připojovacím bloku a připojte stlačený vzduch k pružinové komoře na výstupní straně.
FE: Funkce proplachu vzduchem se provádí automaticky.
Připojení podle IEC 60534-6 (žebro
NAMUR nebo připojení k tyčovému
třmenu) a k otočným pohonům
Převodník vyžaduje dalším port pro výstupní vzduch, který je možno připojit přes
potrubí. Je k dispozici adaptér jako příslušenství, které se používá k tomuto účelu:
Závitové pouzdro
(M20 x 1,5)
G¼
¼ NPT
0310-2619
0310-2550
Přípojky
Poznámka!
Adaptér používá jednu z přípojek M20 x 1.5
v tělese, což znamená, že je možno nainstalovat pouze jednu kabelovou ucpávku.
Pokud bude použito jiné příslušenství ventilu, kterým dojde k odtlakování pohonu
(například solenoidový ventil, objemový
posilovač, rychlý odfukový ventil), takto
vypouštěný vzduch musí být také začleněn
do proplachovací funkce. Připojení přes
adaptér u převodníku musí být chráněno
kontrolním ventilem namontovaným na
potrubí. Jinak tlak v tělese převodníku poroste nad hladinu tlaku v prostředí a poškodí převodník.
3
Přípojky
3.1
Pneumatické přípojky
Pozor!
Závity tělesa převodníku nejsou určeny k
přímému napojení pneumatických zařízení.
Do propojovací desky je nutno našroubovat ucpávky šroubů, montážní blok tlakoměru nebo propojovací blok příslušenství. Pneumatické přípojky jsou jako
doplněk navrženy jako vrtaný otvor se
závitem ¼ NPT nebo G ¼ .
Je možno použít běžné armatury pro kovové a měděné trubky nebo plastové hadice.
Poznámka!
Přiváděný vzduch musí být suchý a nesmí
v něm být olej a prach. Je nutno dodržovat
návod k údržbě redukční stanice vstupního
tlaku.
Před připojením profoukněte všechny vzduchové hadice a trubky.
Je-li převodník připojen přímo k pohonu
typu 3277, přípojka výstupního tlaku z převodníku do pohonu je pevná. Pro účely
připojení podle IEC 60534-6 (NAMUR) je
možno signální potrubí vést buď horem
nebo spodem do komory membrány pohonu v závislosti na bezpečnostní funkci
pohonu „táhlo pohonu vyjíždí“ nebo „táhlo
pohonu zajíždí“.
U připojování otočných pohonů se použijí
specifikace výrobce.
Přípojky
3.1.1 Tlakoměry signálního tlaku
Aby bylo možno sledovat tlak vzduchu na
vstupu (přívodní) a výstupu (výstupní), doporučujeme připojit tlakoměry (viz příslušenství v tabulkách 1 – 5).
3.1.2 Přívodní tlak
Požadovaný tlak přiváděného vzduchu závisí na standardním rozsahu a směru otevírání pohonu (bezpečnostní funkce).
Standardní rozsah je uveden na štítku buď
jako rozsah pružiny nebo rozsah signálního tlaku. Směr pohybu pohonu je označen FA nebo FE nebo symbolem.
Táhlo pohonu vyjíždí FA (otevírací vzduch
ATO).
Bezpečnostní poloha „ventil uzavřen“ (u
přímých a rohových ventilů):
Požadovaný vstupní tlak = horní hodnota
standardního rozsahu + 0.2 bar, minimum
1.4 bar.
Táhlo pohonu zajíždí FE (zavírací vzduch
ATC)
Bezpečnostní poloha „ventil otevřen“ (u
přímých a rohových ventilů):
Pro těsné dovření ventilů se maximální
signální tlak pstmax odhaduje zhruba takto:
pstmax = F +
2
4
[bar]
d = průměr sedla [cm]
p = diferenční tlak na ventilu [bar]
A = plocha membrány pohonu [cm2]
F = Horní standardní rozsah pohonu
[bar]
Pokud nejsou k dispozici žádné specifikace, výpočet proveďte takto:
Požadovaný vstupní tlak =
horní hodnota standardního rozsahu + 1
bar
Poznámka!
Signální tlak na výstupu (Výstup 38) převodníku může být omezen na cca 2.4 bar
nastavením parametru P9 = ON.
Přípojky
3.2
Elektrická připojení
Při práci s elektrickými zařízeními
musíte dodržovat příslušné elektrotechnické předpisy a předpisy upravující ochranu proti úrazu, které jsou
v platnosti v zemi použití. V Německu se jedná o předpisy VDE a předpisy upravující ochranu zdraví při
práci a pojištění odpovědnosti zaměstnavatele.
Následující normy se použijí na
zařízení umístěná v nebezpečných
prostorách:
EN 60079-14: 2003 (VDE 0165, Část
1) Elektrické přístroje do prostředí s nebezpečím výbuchu plynů A EN 50281-1-2: 1999 (VDE
0165, Část 2) «Elektrická zařízení
používaná v prostorách, kde se
vyskytuje hořlavý prach“ ».
Pro propojení elektrického zařízení
s jiskrovou bezpečností platí přípustné maximální hodnoty uvedené v
osvědčení o zkoušce typu EC (U
nebo
nebo
nebo
nebo
a nebo
U zařízení EEx nA (nejiskřící zařízení) stanoví norma EN 50021:1999,
že spojování, přerušování nebo přepínání obvodů pod napětím je povolené pouze při montáži, údržbě nebo
opravách.
U zařízení EEx nL (zařízení s omezeným přívodem energie) norma EN
50021: 1999 umožňuje tento typ
zařízení zapínat za normálních provozních podmínek.
Pozor!
Přiřazení svorek specifikované v osvědčení
musí být dodrženo. Prohozením připojení
k elektrickým svorkám může dojít k tomu,
že ochrana proti explozi bude neúčinná.
Nemanipulujte se šrouby označenými barvou uvnitř nebo na pouzdru.
Poznámka k volbě kabelů a drátů:
Při montáži obvodů s jiskrovou bezpečností
dodržte článek 12 normy EN 60079-14:
2003 (VDE 0165 Část 1).
Na montáž vícežilových kabelů nebo vedení s více než jedním obvodem s jiskrovou
bezpečností se použije odstavec 12.2.2.7
výše uvedené normy.
Je možno namontovat další kabelovou
ucpávku, připojujete-li přístroj prostřednictvím dvou oddělených kabelů.
Kabelové vstupy, které zůstanou nevyužité,
musí být uzavřeny záslepkami.
Přístroje používané při teplotě prostředí až
– 40 °C musí mít kovové vstupy kabelů.
Kabelové vstupy
Kabelové vstupy s kabelovou ucpávkou
M20 x 1.5, upínací oblast 6 – 12 mm.
V pouzdru je další otvor se závitem M20 x
1.5, který je možno použít pro další připojení podle potřeby.
Šroubové svorky jsou navrženy pro dráty o
průřezu 0. 2- 2.5 mm2. Dotáhněte je alespoň na moment 0.5 Nm.
Vodiče pro referenční proměnnou musejí
být připojeny ke svorkám 11 a 12 umístěným v pouzdru. Používejte pouze proudový zdroj!
Přípojky
Pozor!
Chybné připojení zdroje napájení o cca 7 V
(nebo okolo 2 V při připojení ke špatnému
pólu) může poškodit převodník.
Obecně není nutné připojovat převodník
k zemnícímu drátu. Pokud se uzemnění
požaduje, zemnící vodič je možno napojit
uvnitř přístroje.
Pro účely funkce koncových spínačů převodníku typu 3730-11/13/18, je nutno připojit spínací zesilovače odpovídající požadavkům EN 60947-5-6 ke svorkám 41/42 a
51/52 ve výstupním obvodu. Má-li být převodník namontován v nebezpečném prostoru, je nutno dodržet příslušný předpis.
Viz obr. 11, kde je znázorněno napojení
svorek.
Poznámka!
Minimální přípustná referenční proměnná
by neměla poklesnout pod 3,7 mA.
Příslušenství:
Plastová kabelová ucpávka M20 x 1,5:
Černá
obj. č. 8808-1011
Modrá
obj. č. 8808-1012
Poniklovaná mosaz obj. č. 1890-4875
Adaptér M20 x 1,5 to ½ NPT,
hliník s ochrannou vrstvou
obj. č. 0310-2149
Verze chráněná proti výbuchu
Přípojka pro připojení spínacích zesilovačů podle EN 60947-5-6
Řídící signál mA
Verze nechráněná proti výbuchu
Připojení k binárnímu vstupu PLC podle
EN 61131
Koncové spínače
Obr. 11 · Elektrické připojení
Provoz
4
Provoz
Převodník je používán hlavně s otočným
tlačítkem. Omezení objemu se musí nastavit před nastavením přívodu vzduchu.
4.1
Ovládací prvky obsluhy
Otočné tlačítko
Otáčením tlačítka
volte kód parametru
(P0 – P16) a pak jej stiskněte za účelem
potvrzení zvoleného parametru.
Chcete-li změnit hodnotu parametru, otočte tlačítkem
a zvolte požadovanou hodnotu. Pak stiskněte tlačítko
a hodnotu
potvrďte.
Koncový spínač
Bezpečnostní poloha
Poznámka!
Parametry kódů, které byly změněny se nejprve ukládají v paměti EEPROM (chráněné
proti výpadku napájení), když se displej
vrátí do zobrazovacího režimu. Otočte tlačítkem
na kód P0 nebo vyčkejte tři minuty, dokud se tam displej nevrátí automaticky.
Kód parametru se neukládá trvale, pokud
se v horní části displeje objeví symbol
.
Poznámka!
Po změně kódů parametru P2, P3, P4 a P8
je nutno převodník znovu nastavit.
Hodnoty ještě neuložené v EEPROM
Symbol
pohonu
Omezení
objemu
Kód parametru/
Kod chyby
Regulační
provoz
Porucha
Obr. 12 · Ovládací prvky obsluhy a displej
Víčko/hřídel převodníku
Otočné tlačítko
Spuštění
Omezení objemu Q
Omezení objemu se používá k úpravě přívodu vzduchu podle velikosti pohonu. Je
možno použít dvě stálá nastavení v závislosti na směru proudění vzduchu v pohonu. Podrobnosti viz odstavec 5.1.
Displej
Displej z tekutých krystalů zobrazuje symboly přiřazené ke kódům a funkcím.
Sloupcový graf ukazuje odchylky systému,
které závisí na znaménku (+/–) a hodnotě.
Jeden prvek sloupcového grafu odpovídá
1 % odchylce systému.
Není-li převodník nastaven, zobrazí se poloha páky ve stupních místo odchylky systému. Jeden prvek sloupcového grafu odpovídá cca úhlu 5 °.
Jestliže se na displeji objeví symbol chyby
otáčejte tlačítkem , dokud se neobjeví ERR k zobrazení chybového kódu E0 –
E15. Viz článek 5.6, kde jsou uvedeny podrobnosti.
5
Spuštění
Upozornění!
Nespouštějte zařízení dokud probíhá proces.
Účinkem přiváděného vzduchu a
elektrického řídícího signálu se může regulační ventil posunout po celé
dráze zdvihu / úhlu otočení v závislosti na nastavení.
 Připojte přívod vzduchu (přívod 9)
 Aktivujte elektrickou referenční proměnnou 4 – 20 mA (svorky 11 a 12).
U většiny aplikací je převodník připraven
k provozu se standardním nastavením, za
předpokladu, že je správně připojen.
Převodník je nutno nově nastavit pouze po
nastavení omezení objemu a stanovení zabezpečené polohy.
Poznámka:
Převodník má funkci pro sledování provozního stavu.
Jestliže se páka příliš přiblíží k mechanickým zarážkám (riziko mechanického poškození), převodník odtlakuje pohon a ventil se posune do bezpečnostní polohy (na
displeji se objeví S společně s chybovým
kódem E8 nebo E9).
V tomto případě zkontrolujte připojení převodníku. Vynulujte zobrazený chybový kód
pomocí RST (viz odstavec 5.6).
Spuštění
5.1
Nastavení omezení objemu Q
Přehled: Nastavení omezení objemu*
Čas
Rozsah tlaku
<1s
1s
Připojení na straně
MIN SIDE
MAX SIDE
Připojení vzadu
MIN BACK
MAX BACK
Mezilehlé polohy nejsou přípustné.
Obr. 13 · Omezení objemu Q
Nastavení MAX BACK/MIN SIDE
Omezení objemu Q se používá k úpravě
přívodu vzduchu podle velikosti pohonu.
 Pohony s dobou přenosu menší než 1

s, například lineární pohony s plochou
membrány menší než 240 cm2, vyžadují
omezený průtok vzduchu (MIN).
Pohony s dobou přenosu větší než 1
s, nevyžadují omezení průtoku vzduchu
(MAX).
Poloha omezení objemu Q také závisí na
tom, jak je směrován tlakový signál v pohonech SAMSON:
 Poloha „SIDE“ se použije u pohonů s

přípojkou přívodního vzduchu na straně, například typ 3271-5.
Poloha „BACK“ se použije u pohonů s
přípojkou přívodního vzduchu na zadní
straně, například typ 3277-5.
Boční poloha (SIDE) omezení se vždy použije u pohonů od jiných výrobců.
Poznámka!
Převodník musí být znovu nastaven po
změně polohy omezení.
5.2
Úprava displeje
Zobrazení údajů na displeji převodníku
může být otočeno o 180 °.
Pokud se zobrazená data objevují „vzhůru
nohama“, postupujte následovně:
Otáčejte tlačítkem
dokud se displej neupraví do požadovaného směru a pak jej
potvrďte stiskem tlačítka
.
Směr zobraze ní pro
připojení pneumatických
přípojek v pravo
dokud se displej neupraví do požadovaného směru a pak jej
potvrďte stiskem tlačítka
.
Spuštění
5.3
Zadání směru otevření
 „AIR TO OPEN/ATO“ se použije k ote
vření ventilu s nárůstem signálního tlak.
„AIR TO CLOSE/ATC“ se použije pro
uzavření ventilu s nárůstem signálního
tlaku.
Signální tlak je tlak vzduchu na výstupu
z převodníku, který působí na pohon.
AIT TO OPEN/ATO se použije vždy, když je
převodník vybaven reverzním zesilovačem
u dvojčinných pohonů (připojení popsáno
v odstavci 2.5).
Standardní ATO
,dokud se neobjeví
kód P2.
Stiskněte tlačítko
a potvrďte tak P2.
P2 bliká.
, dokud se neobjeví
požadovaná bezpečnostní poloha.
a potvrďte tak nastavení.
5.4
Nastavení dalších parametrů
Následující tabulka obsahuje všechny
kódy parametrů a jejich standardní nastavení. Chcete-li změnit standardní nastavení
některého parametru, postupujte stejným
způsobem, jaký byl popsán výše.
Další podrobnosti týkající se kódů parametrů najdete v kapitole 6.
5.5
Nastavení počátečních
hodnot
V průběhu nastavování počátečních hodnot se převodníku optimálně nastaví s ohledem na tření a požadovaný signální tlak
regulačního ventilu.
Typ a rozsah automatického nastavení záleží na předem nastavených parametrech.
MAX je standardní nastavení pro jmenovitý
rozsah (kód P4). V průběhu nastavování
počátečních hodnot určí převodník zdvih/
úhel otáčení uzavíracího prvku z uzavřené
polohy do takové vzdálenosti, do jaké se
dostane v opačném směru.
Kódy parametrů Kódy označené * mohou být měněny, aniž by bylo nutno znovu nasta vovat převodník
[…] standardní nastave ní
P0
Displej se zobrazením stavu
P9 *
Mez tlaku 2.4 [Vyp nuto]
P1 *
Směr zobrazení
P10 *
Koncová poloha w < [Zapnuto]
P2
Bezpečnostní poloha [ATO] / ATC
P11 *
Koncová poloha w > [Vypnuto]
P3
Poloha čepu [35]
P12 *
Mezní hodnota A1 Spínací práh [2 %]
P4
Jmenovitý rozsah [MAX]
P13 *
Mezní hodnota A2 Spínací práh [98 %]
P5 *
Charakteristika [1]
P14
Zobrazení referenční pro měnné w
P6 *
Referenční proměnná [4...20 mA]
P15
INIT
P7 *
Směr pohybu w/x [>>]
P16 *
ZERO Spuštění nulové kalibrace
P8
Zesílení KP [50]
Spuštění původního nastavení
Spuštění
Poznámka!
Při standardním provozu po montáži převodníku na ventil a nastavení omezení objemu a kontrole bezpečnostní polohy kódem P2 spusťte nastavení počátečních
hodnot kódem P15, aby bylo zajištěno
optimální fungování převodníku.
Převodník funguje se standardním nastavením (standardní nastavení).
Upozornění! V průběhu nastavování počátečních hodnot se ventil
pohybuje po celém svém zdvihu/
úhlu otáčení. Proto nespouštějte
nastavení počáteční hodnot, pokud
probíhá proces, ale pouze při spuštění, když jsou všechny uzavírací
ventily zavřené.
Nastavení počátečních hodnot spustíte aktivací kódu P15.
Nastavení počátečních
hodnot bylo úspěšně
dokončeno, převodník
běží v regulačním režimu.
Po úspěšném nastavení počátečních hodnot běží převodník v řídícím režimu, což je
zobrazeno symbolem
a regulačním polohou v % předem stanovenou referenční
proměnnou na displeji.
Porucha vede k přerušení procesu. Na displeji se objeví symbol poruchy
. Viz odstavec 5.6, kde jsou uvedeny podrobnosti.
Zrušení nastavování počátečních hodnot
Nastavování počátečních hodnot může být
zrušeno stiskem tlačítka
. Převodník se
pak přesune do bezpečnostní polohy (která je zobrazena na displeji symbolem S).
Nové nastavení počátečních hodnot může
být spuštěno ihned poté.
5.6
Poruchy
V případě poruchy se ve spodní části displeji objeví symbol
.
kód P15.
na dobu 6 sekund, na
displeji se objeví odečet 6-5-4-3-2-1.
Nastavování počátečních hodnot bylo
zahájeno, displej bliká.
Poznámka!
Doba potřebná k nastavení počátečních
hodnot závisí na době přenosu pohonu a
může trvat několik minut.
Otáčením tlačítka
za kód P0 nebo P16
se na displeji objeví příslušný chybový kód
E0 až E15 společně se symbolem ERR.
Viz seznam kódů v kapitole 6, kde jsou
uvedeny příčiny poruch a způsob jejich
odstranění.
Příklad:
Jestliže byl například zadán zdvih prostřednictvím kódu P4 (jmenovitý rozsah),
který je delší než maximální možný zdvih
ventilu, dojde k přerušení procesu nastavo- vání počátečních hodnot (chybový kód
E2), protože jmenovitý zdvih by nebyl
Spuštění
dosažitelný á (chybový kód E6). Ventil se
přesune do bezpečnostní polohy (na displeji se objeví S).
Zobrazení chybové
indikace
K odstranění této poruchy musí být jmenovitý rozsah (kód P4) změněn a převodník znovu nastaven.
Vynulování chybových kódů
Chybové kódy E0, E1, E8 a E9 mohou být
vynulovány následovně:
5.7
Nulová kalibrace
V případě nesouladu uzavírací polohy ventilu, například s měkkými kuželkami, může
být nezbytné provést nulovou kalibraci.
Nulovou kalibraci spustíte aktivací kódu
P16 takto:
kód P16.
na 6 sekund.
Na displeji se objeví odpočet 6-5-4-3-2-1.
Nulová kalibrace byla zahájena, displej
bliká.
Převodník vrátí ventil do uzavřené polohy
znovu provede kalibraci vnitřního elektrického nulového bodu.
Po úspěšném dokončení nulové kalibrace
se převodník vrátí do regulačního režimu
(indikace stavu).
Zrušení nulové kalibrace
chybový kód, stiskněte tlačítko
, ESC
zmizí, otočte tlačítkem
, RST zmizí, stiskněte tlačítko
a vynulujte chybu.
Postup vynulování je možno zrušit stiskem
tlačítka
v okamžiku, kdy se objeví ESC.
Nulovou kalibraci je možno zrušit stiskem
tlačítka
. Převodník se pak posune do
bezpečnostní polohy (což se objeví na displeji jako symbol S).
Nulovou kalibraci je možno znovu spustit
ihned poté.
Spuštění
5.8
Vynulování
Převodník je v regulačním režimu poté,
kdy bylo úspěšně dokončeno počáteční
nastavení.
Vynulováním dojde ke zrušení nastavení
počátečních hodnot a všechny nastavené
parametry se vrátí na standardní nastavení
(viz kapitola 6).
Zvolíte-li indikační stavový režim P0 displeje:
na šest sekund, na
displeji začne odpočet 6-5-4-3-2-1 a objeví se na něm ESC.
Otočte tlačítkem
, na displeji se objeví
RST. Stiskněte tlačítko
a vynulujte tak
parametry a nastavte tím jejich standardní
nastavení.
Pokus o opětovné nastavení počátečních hodnot byl zrušen u převodníku,
který již měl nastavené počáteční hodnoty.
Polohovač je v bezpečnostní poloze (což
je naznačeno symbolem S na displeji).
Chcete-li zrušit bezpečnostní polohu stavovým indikačním režimem P0 displeje:
, na displeji se objeví
ESC, otočte tlačítkem , na displeji se objeví RST. Stiskněte tlačítko
k vynulování
bezpečnostní polohy.
Převodník se spustí znova s původním
nastavením.
5.9
Ruční seřízení
Polohu ventilu je možno měnit následovně
pomocí funkce ručního seřízení:
kód P14.
na dobu šesti sekund,
na displeji se objeví odpočet 6-5-4-3-2-1.
Ručně nastavený bod (w man) se objeví
na displeji převodníku s nastavenými
počátečními hodnotami.
Na displeji převodníku, u kterého nebylo
provedeno nastavení počátečních hodnot, je uvedena poloha páky ve stupních
ve vztahu k podélné ose.
Otočte tlačítkem
.
Převodník s nastavenými počátečními hodnotami:
Ručně nastavený bod se seřizuje v krocích 0.1 %. Ovládaným ventilem můžete
pohybovat v tomto rozsahu.
Převodník s nenastavenými počátečními hodnotami:
Seřízením ručně nastaveného bodu se
ventil pohybuje pouze jedním směrem
nekontrolovaně.
Otočte tlačítkem
, čímž deaktivujete
funkcí ručního nastavení.
Poznámka!
Funkce ručního nastavení můžete ukončit
pouze výše popsaným způsobem. Převodník automaticky neukončuje tuto funkci
a nevrací displej do režimu indikace stavu
poté, kdy s převodníkem nebylo manipulováno po dobu tří minut.
Seznam kódů
6
Seznam kódů
Kód
Displej, hodnoty
[Standardní nastavení]
Popis
Kódy parametrů
Kódy označené * mohou být měněny, aniž by bylo nutno znovu nastavit
počáteční hodnoty převodníku
P0
Režim indikace stavu displeje zobrazuje základní informace.
Vynulování viz odstavec 5.8.
P1 *
Směr zobrazení
Směr zobrazení údajů na displeji je otočen o 180 °
P2
ATO / ATC
Parametr úpravy převodníku podle toho, jak funguje regulační
ventil:
ATO – vzduch otevírá (ventil zavřen v bezpečnostní poloze)
ATC – vzduch zavírá (ventil otevřen v bezpečnostní poloze)
P3
Poloha čepu
17/25/[35]/50/70/
100/200 mm/90°
P4
Jmenovitý rozsah
[MAX]
Čep zdvihátka musí být vložen do správné polohy čepu podle
dráhy ventilu/úhlu jeho otočení (zvolte podle tabulky zdvihu na
straně 9).
Možný rozsah nastavení může být zvolen ve fázích v závislosti na
zvolené poloze čepu
17
od 3.75 do 10.6
Hodnoty při
25
od 5.3 do 15.0
standardním nastavení 35
od 7.5 do 21.2
např.
50
od 10.6 do 30.0
7,5/8,92/10,6/12,6/
70
od 15.0 do 42.4
15.0/17,8/21,2 mm
100
od 21.2 do 60.0
200
od 42.4 do 120
Pro 90°
MAX
P5 * Charakteristika
1–8
[1]
pouze max. rozsah, jestliže P3 = 90°
Maximální možný zdvih
Volba charakteristky: Charakteristika 1 pro přímé ventily
Charakteristika 1 – 8 s otočnými pohony (P3 = 90°)
1: lineární
2: rovnoprocentní
3: otočná kuželka
rovnoprocent
4: rot. kuželka např. procento
5: klapka lineární
6: klapka rovnoprocentní
7: segmentový kulový ventil
lineární
8: segmentový kulový ventil
rovnoprocentní
P6 * Referenční proměnná Pro provoz s děleným rozsahem
[4...20 mA]
SRLO – dlouhý rozsah 4 – 11.9 mA
SRLO/SRHI
SRHI – vysoký rozsah 12.1 – 20 mA
Seznam kódů
P7 * w/x
>> /<> [>>]
Směr pohybu referenční proměnné w – zdvih/úhel otočení x
(stoupá/stoupá nebo stoupá/klesá)
Zesílení KP
30/[50]
Při nastavování počátečních hodnot se zesílení nastaví na zvolenou hodnotu.
P9 * Mezní tlak
ON/[OFF]
Signální tlak může být stejný jako tlak přívodního vzduchu na maximu [OF] nebo v případě, že maximální síla pohonu může poškodit ventil, se tlak omezí na cca 2.4 bar
P8
P10 * Koncová poloha w < Funkce těsného dovření:
[ON]/OFF
Jestliže w dosáhne 1 % ve směru konečné hodnoty, která vede
k uzavření ventilu, pohon se okamžitě zcela odtlakuje (pomocí
ATO – vzduch otevírá) nebo natlakuje (pomocí ATC – vzduch
zavírá).
Tato akce vždy vede k maximálně těsnému uzavření ventilu.
P11 * Koncová poloha w >
ON/ [OFF]
Funkce těsného dovření:
Jestliže w dosáhne 99 % ve směru konečné hodnoty, která vede
k uzavření ventilu, pohon se okamžitě zcela odtlakuje (pomocí
ATO – vzduch otevírá) nebo natlakován (pomocí ATC – vzduch
zavírá).
Tato akce vždy vede k maximálně těsnému uzavření ventilu.
P12 * Přepínací bod A1
0 – 100 % [2 %]
SW limitní hodnota A1 se objeví na displeji nebo ji je možno změnit
ve vztahu v provoznímu rozsahu (kroky po 0.5 %).
P13 * Přepínací bod A2
0 – 100 % [98 %]
SW limitní hodnota A2 se objeví na displeji nebo ji je možno změnit
ve vztahu v provoznímu rozsahu (kroky po 0.5 %)
P14 Info w/Man w
Pouze zobrazení, ukazuje referenční proměnnou použitou v rozsahu 0 – 100 % odpovídající 4 – 20 mA
Ruční seřízení viz odstavec 5.9
P15 Spuštění nastavení
počátečních hodnot
Proces nastavování počátečních hodnot může být přerušen
stiskem otočného tlačítka. Regulační ventil se posune do bezpečenostní polohy. Pomocí parametru P0 je možno znovu zrušit zabezpečenou polohu a převodník se pak spustí s původním nastavením.
Také po poruše napájení se převodník spustí s původním nastavením.
Seznam kódů
P16 * Spuštění nulové
kalibrace
Proces nulového vynulování může být přerušen stiskem otočného
tlačítka. Regulační ventil se posune do bezpečnostní polohy.
Pomocí parametru P0 je možno znovu zrušit bezpečnostní polohu
a převodník se pak spustí s původním nastavením.
Také po poruše napájení se převodník spustí s původním nastavením.
Chybové kódy
E0
Chyba nulového
bodu
U funkce těsného dovření P10 w < nastavena na ZAP
Nulový bod je nesprávný. K chybě může dojít, jestliže se montážní
poloha/připojení převodníku posune nebo pokud je povrch sedla
ventilu opotřebený, zejména u kužele s měkkými sedly.
Opatření Zkontrolujte ventil a montáž převodníku. Pokud jsou v pořádku,
proveďte nulovou kalibraci prostřednictvím kódu P16 (viz 5.7)
nebo zvolte chybový kód a vynulujte pomocí RST.
E1
Zobrazené hodnoty a Kódy parametrů byly změněny po dokončení nastavení počátečpočáteční nastavené ních hodnot.
hodnoty nejsou stejné
E2
Převodník nemá
nastavené počáteční
hodnoty
Opatření Zvolte chybový kód a vynulujte pomocí RTS.
Opatření Nastavte parametry a nastavte počáteční hodnoty převodníku
kódem P15
E3
Nastavení KP
Převodník kolísá.
Ome zení objemu je nastaveno nesprávně, přílišné zesílení.
Opatření Zkontrolujte nastavení omezení objemu tak, jak je popsáno v odstavci 5.1. Omezte zesílení Kp kódem P8. Obnovte počáteční nastavení polohovače.
E4
Doba přenosu příliš
krátká
Doba přenosu polohovače stanovená při nastavení počátečních
hodnot je příliš krátká (pod 0.5 sekundy), takže se převodníku
nemůže dostatečně adaptovat.
Opatření Zkontrolujte nastavení omezení objemu tak, jak je uvedeno v odstavci 5.1. Obnovte počáteční nastavení převodníku.
E5
Klidový směr není
možný
Přívodní tlak je příliš nízký nebo kolísá. Nesprávná montáž.
Opatření Zkontrolujte přívodní vzduch a montáž převodníku.
Obnovte pů vodní nastavení převodníku
Seznam kódů
E6
Pohyb po dráze
nemožný
Přívodní tlak je příliš nízký, pozicionér netěsní, nesprávně seřízená
dráha nebo nesprávná aktivace funkce omezení tlaku
Opatření Zkontrolujte přívodní vzduch, montáž převodníku a nastavení.
Obnovte počáteční nastavení převodníku.
E7
Pozicionér se nehýbe Porucha přívodního vzduchu, zablokovaný pohyb.
Není vstupní signál nebo je vstupní signál pod 3.7 mA.
Opatření Zkontrolujte přívodní vzduch,
montáž převodníku a proud vstupního signálu
E8
Signál dráhy na
spodní mezi
Nesprávná poloha čepu, špatná páka, špatný směr připojení při
použití připojení NAMUR
Opatření Zkontrolujte montáž polohovače a obnovte počáteční nastavení
převodníku
E9
Signál dráhy na
horní hranici
Nesprávná poloha čepu, špatná páka, špatný směr připojení při
použití připojení NAMUR
Opatření Zkontrolujte montáž polohovače a obnovte počáteční nastavení
převodníku
E10 Nevyužito
E11 Technické vybavení
Vadný keramický oscilátor, převodník funguje dále s vnitřním
oscilátorem RC, ale výměna by měla provedena co nejdříve
Opatření Vraťte převodník SAMSON AG k opravě
E12 Není provedena
kalibrace
Výrobce neprovedl kalibraci, vadná paměť
E13 Není provedena
kalibrace výrobcem
Závada řízení paměti
E14 Chyba kontrolního
součtu paměti
Datová paměť vadná
E15 Chyba kontrolního
součtu kalibrace
Datová paměť vadná
Údržba
8
7
Údržba
Převodník nevyžaduje jakoukoliv údržbu.
V pneumatických spojích jsou filtry se sítem o velikosti 100 mikrometrů na vstupu a
výstupu, která je možno vyjmout a vyčistit
podle potřeby.
Obsluha zařízení
zajištěných proti výbuchu
Pokud je nutno provést servisní opravu
části převodníku, která má ochranu proti
výbuchu, není možno převodník znovu
uvést do provozu předtím, než jej zkontroluje odborník podle požadavků na ochranu proti výbuchu a vydá osvědčení o kontrole nebo prohlášení o shodě zařízení.
Kontrola odborníkem se nepožaduje, jestliže výrobce provede běžnou zkoušku
před opětovným uvedením zařízení do
provozu. Provedení takové běžné zkoušky
musí být zadokumentováno značkou shody umístěnou na zařízení.
Zařízení již dříve použité v prostorách bez
nebezpečí výbuchu navržené k použití v
nebezpečných prostorách v budoucnu,
musí splňovat požadavky na bezpečnost
kladené na opravená zařízení. Před uvedením do provozu musí být takové zařízení
podrobeno zkoušce podle specifikací uvedených pro „Opravy zařízení chráněných
proti výbuchu“.
Rozměry v mm
9
Rozměry v mm
Držák
tlako měru
nebo připojovací deska
Připojení NAMUR
Páka mm
S = 17
M = 50
L = 100
XL = 200
VDI/VDE 3845
Pro všechny velikosti na
upevňovací úrovni 2
Připoj. deska
G ¼ nebo
¼ NPT
Rezervní zesilovač
volitelný
Bezpečnostní údaje k návodu pro montáž a
obsluhu polohového regulátoru se schválením ATEX
Bezpečnostní údaje podle části 30 EN 60079-0:2009
1 Důležitá bezpečnostní upozornění
Přístroj smí montovat a uvádět do provozu pouze odborný personál seznámený s montáží, uvedením do
provozu a provozem tohoto výrobku. Odborný personál ve smyslu tohoto návodu k montáži a návodu k
použití jsou osoby, které mohou na základě odborného vzdělání, svých znalostí a zkušeností a znalosti příslušných norem posoudit jim svěřené práce a možná
nebezpečí.
U přístrojů v nevýbušném provedení musí mít osoby
vzdělání a zaškolení resp. oprávnění k práci na přístrojích v nevýbušném provedení na zařízeních ohrožených výbuchem.
Vhodnými opatřeními je třeba zabránit ohrožení, která mohou nastat na ovládacím ventilu v důsledku průtoku média, nastavení tlaku a pohyblivých dílů.
Pokud vzniknou nepřípustné pohyby nebo síly v pneu
matickém pohonu způsobené vysokým tlakem přiváděného vzduchu, musí se tlak přiváděného vzduchu
vhodnou redukční stanicí omezit.
Předpokládá se, že přeprava a skladování polohového
pozicionéru budou provedeny řádně a odborně.
2 Elektrické přípojky
U elektrických instalací je nutno dodržovat příslušné
elektrotechnické předpisy a předpisy bezpečnosti práce v zemi určení.
Pro montáž a instalaci ve výbušném prostředí platí
EN 60079-14:2008 VDE 0165-1 Výbušné atmosféry
– Návrh, výběr a zřizování elektrických instalací.
certifikátu typu ES (Ui resp. Uo, li resp. Io, Pi resp. Po, Ci
resp. Co a Li resp. Lo).
3 Výběr kabelů a vedení
Pro instalaci jiskrově bezpečných elektrických obvodů je třeba dodržovat Oddíl 12 EN 60079-14:2008
VDE 0165-1.
Pro pokládku vícežilových kabelů a vedení s více než
jedním jiskrově bezpečným elektrickým obvodem platí
odstavec 12.2.2.7. Zejména radiální tloušťka izolace
vodiče pro obecně užívané izolační látky, jako např.
polyetylen, musí mít minimálně 0,2 mm. Průměr jednotlivého drátu vodiče z jemného drátu nesmí být menší než 0,1 mm. Konce vodičů musí být zajištěny proti
rozplétání, např. pouzdry na konci žil. Při připojení
přes dva oddělené kabely nebo vedení lze namontovat
doplňkové kabelové šroubení. Nepoužívané přívodky
vedení musí být uzavřeny záslepkami.
Přístroje, které se používají při teplotě okolí nižší než
–20 °C, musí mít kovové kabelové přívodky.
4 Provozní prostředky pro zónu 2/zónu 22
Pro provozní prostředky provozované podle nevýbušného provedení Ex nA II (nejiskřící provozní prostředky) podle EN 60079-15:2003 platí, že spojování a
přerušování, spínání elektrických obvodů pod napětím je přípustné pouze při instalaci, údržbě nebo pro
účely oprav. Pro provozní prostředky, které se připojují do energeticky omezených elektrických obvodů s
typem ochrany Ex nL (energeticky omezené provozní
prostředky) podle EN 60079-15:2003 platí, že tyto
provozní prostředky se smí provozně připojit.
POZOR!
Je nezbytně nutné dodržet rozmístění svorek. Záměna elektrických přípojek může vést ke zrušení ochrany
proti výbuchu.
Pro zapojení provozních prostředků s energeticky omezenými elektrickými obvody s druhem krytí Ex nL IIC
platí přípustné maximální hodnoty v prohlášení o shodě resp. doplnění prohlášení o shodě.
Zalakované šrouby ve skříni nebo na ní se nesmí uvolňovat.
5 Oprava přístrojů v nevýbušném provedení
Pro zapojení jiskrově bezpečných elektrických provozních prostředků platí přípustné maximální hodnoty
CS · Česky
Opravuje-li se provozní prostředek v části, na které
závisí ochrana před výbuchem, smí se znovu uvést do
provozu až poté, co provozní prostředek zkontroluje
znalec podle požadavků ochrany proti výbuchu, vystaví o tom osvědčení nebo opatří provozní prostředek
svojí kontrolní značkou. Kontrolu znalcem lze vypustit,
pokud výrobce provede na provozním prostředku před
novým uvedením do provozu kusovou zkoušku a její
úspěšný výsledek potvrdí umístěním kontrolní značky
na provozním prostředku. Výměna komponent pro
ochranu před výbuchem se smí provádět pouze za
originální komponenty s kusovou zkouškou výrobce.
Přístroje, které se používaly mimo výbušné prostředí
a v budoucnu se mají používat ve výbušném prostředí, podléhají ustanovení pro opravené přístroje. Před
použitím ve výbušném prostředí musí být podrobeny
přezkoušení podle podmínek platných pro „opravy
přístrojů v nevýbušném provedení“.
6 Instrukce k údržbě, kalibraci a práci na provozním prostředku
Zapojení s jiskrově bezpečnými proudovými obvody
pro zkoušku, kalibraci a nastavení ve výbušném prostředí a mimo ně se smí provádět pouze s jiskrově bezpečnými proudovými a napěťovými čidly a měřicími
nástroji, aby se zabránilo předběžnému poškození
dílů důležitých pro bezpečnost.
Je nutno dodržovat maximální hodnoty jiskrově bezpečných elektrických obvodů uvedené v povoleních.
CS · Česky

1 - Samson

Transkript

Podobné dokumenty

ats1340 - Techfors
