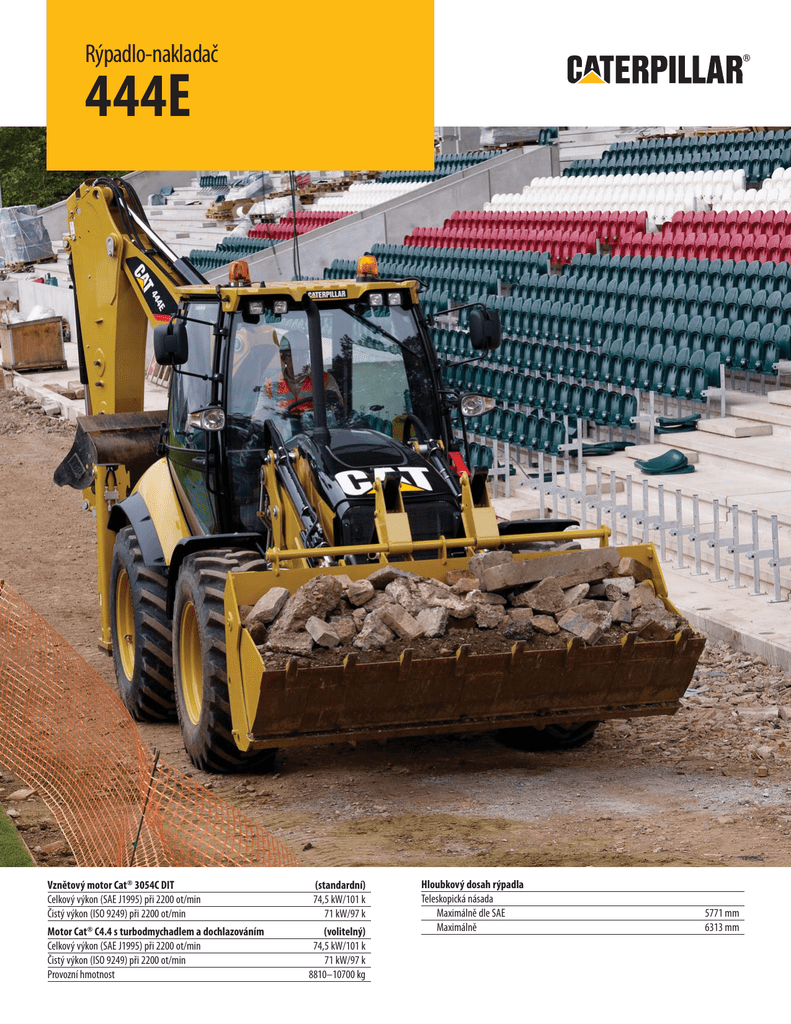

Rýpadlo-nakladač

Rýpadlo-nakladač
444E
Vznětový motor Cat® 3054C DIT
Celkový výkon (SAE J1995) při 2200 ot/min
Čistý výkon (ISO 9249) při 2200 ot/min
®
Motor Cat C4.4 s turbodmychadlem a dochlazováním
Celkový výkon (SAE J1995) při 2200 ot/min
Čistý výkon (ISO 9249) při 2200 ot/min
Provozní hmotnost
(standardní)
74,5 kW/101 k
71 kW/97 k
(volitelný)
74,5 kW/101 k
71 kW/97 k
8810–10700 kg
Hloubkový dosah rýpadla
Teleskopická násada
Maximálně dle SAE
Maximálně
5771 mm
6313 mm
Vlastnosti stroje 444E
Všestranná využitelnost
Protože lze stroj snadno přizpůsobit pro širokou paletu
pracovních nástrojů Cat, je zajištěno rozsáhlé využití
na jakémkoli pracovišti.
Výkon
Výkon, který představuje špičku své třídy, a snadné
ovládání zajišťují vysokou úroveň efektivity
i maximální produktivitu.
Komfortní stanoviště obsluhy
Prostorné a tiché špičkové prostředí umožňuje, aby se
obsluha soustředila na právě prováděný úkol a dosáhla
tak produktivity s minimálním úsilím.
Servis
Principy používané při konstrukci a výrobní technologie
společnosti Caterpillar zajišťují maximální užitnou dobu,
mimořádnou odolnost a pozoruhodnou provozní
životnost stroje.
Hodnota
Skvělý výkon, spolehlivost, životnost, kvalita a zbytková
hodnota tohoto rýpadla-nakladače společnosti
Caterpillar nabízí jeho uživateli možnost provést
uvážlivé investiční rozhodnutí.
Obsah
Vlastnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Ovládací prvky joysticku s pilotními
hydraulickými okruhy . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Stejný rozměr pneumatik . . . . . . . . . . . . . . . . . . . . . . . 4
Stanoviště obsluhy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Komfort obsluhy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Všestrannost nakladače . . . . . . . . . . . . . . . . . . . . . . . . 7
Výkon rýpadla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Hydraulický systém . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Pracovní nástroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Hnací soustava . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Údržba. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Zákaznická podpora. . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Standardní a volitelné vybavení . . . . . . . . . . . . . . . . 18
2
Stroj 444E společnosti Caterpillar je vysoce výkonné rýpadlo-nakladač,
vyvinuté na základě více než 20 let zkušeností v oboru rýpadel-nakladačů,
a je zkonstruováno tak, aby předčilo veškerá očekávání zákazníků.
Díky vyšší výkonnosti, všestranné využitelnosti a komfortu vyššímu
než kdykoli dříve má typ 444E vlastnosti, které potřebuje v náročném
konkurenčním prostředí.
Společně s vámi si dokáže poradit s každou výzvou. Navštivte svého
zástupce společnosti Cat a vyzkoušejte si rýpadla-nakladače nové
nastupující generace od společnosti Caterpillar.
Vlastnosti
Zdokonalení rýpadla-nakladače 444E vychází z potřeb zákazníků.
Nízké provozní náklady
Stroj 444E se vyznačuje jednoduchým systémem seřizování, který zajišťuje
snadnou údržbu otěrových desek stabilizátoru a teleskopické násady.
To se projeví menšími prostoji a větším pohodlím obsluhy, a tím i nižšími
provozními náklady.
Brzdění všech kol
Brzdění všech kol patří u všech rýpadel-nakladačů 444E ke standardnímu
vybavení. Při pojezdu s pohonem dvou kol se při brzdění zapne pohon
čtyř kol. Po uvolnění brzd se převodovka vrátí do režimu pohonu dvou kol.
Tento vysoce účinný systém je vhodný zejména pro nebezpečné, kluzké
nebo strmé povrchy a terény. Brzdné režimy se řídí pomocí snadno
přístupného přepínače pohonu všech kol, čímž dochází ke zlepšení efektivity
brzdění a snižuje se opotřebení pneumatik.
Dokonalejší rozložení hmotnosti
Hmotnosti jsou u rýpadla-nakladače 444E lépe rozloženy.
Nová konstrukce, spojená s poněkud delším rozvorem kol, zabezpečuje
optimální vyvážení a ovládání, zvláště pak na vozovkách. Nedošlo přitom
ke změně kružnic zatáčení.
Přepínač schémat ovládání
Stroj 444E je standardně vybaven v kabině umístěným přepínačem schémat
ovládání rýpadla, který obsluze umožňuje zvolit schéma ovládání podle
normy ISO nebo SAE. Přepínač je prakticky umístěn v dosahu obsluhy,
takže obsluha může snadno zvolit preferované schéma ovládání.
Velká palivová nádrž
V reakci na potřeby zákazníků zajišťuje velká 160litrová palivová nádrž
společně s účinným motorem Cat a hydraulickým systémem delší období
mezi doplňováním paliva a tím i větší pohodlí.
Systém imobilizéru Caterpillar
Zcizení stroje má vážné následky a způsobí vám problémy, jako je ztráta
následkem neprovedení prací, větší náklady na pojištění a další nesnáze.
Systém imobilizéru Cat je systém imobilizéru vznětového motoru, jehož
účelem je ochrana proti zcizení stroje. Systém splňuje požadavky certifikace
Thatcham a dobu odolnosti při napadení podle PTAG, proto některé
pojišťovny mohou poskytovat slevu na pojištění (podrobnosti vám sdělí
zástupce společnosti Cat). Systém používá stejný klíč, ale obsahuje dotykový
deaktivátor zabezpečení.
Elektricky nanesená ochrana povrchu stroje
Rýpadlo-nakladač 444E je chráněno podkladovým nátěrem elektrolyticky
nanesené podkladové barvy (E-podklad), který zcela utěsňuje všechny
kovové komponenty a zabezpečuje vynikající stupeň ochrany proti
poškození a korozi. Ve spojení s vysoce pevným polyuretanovým vrchním
ochranným povlakem si váš stroj 444E dlouhodobě udrží pěkný vzhled
a zachová optimální hodnotu při odprodeji.
3
Ovládací prvky
joysticku s pilotními
hydraulickými okruhy
Standardní příslušenství, které zmírňuje únavu,
zlepšuje viditelnost a zvyšuje univerzálnost.
Ovládací prvky joysticku
Ovládací prvky joysticku rýpadlového typu umožňují plynulou modulaci
funkcí. Jejich ergonomické provedení vyžaduje malé úsilí při ovládání
a zajišťuje maximální komfort obsluhy. Ovládací prvky jsou umístěny do
přirozené polohy, díky které získá obsluha nejpohodlnější možnou
provozní polohu. Proporcionální ovládací prvky nakladače i rýpadla
poskytují přesné ovládání pracovních nástrojů nakladače i rýpadla
a teleskopické násady.
Přepínač schématu ovládání rýpadla
Stroj 444E je standardně vybaven v kabině umístěným přepínačem schémat
ovládání rýpadla, který obsluze umožňuje zvolit schéma ovládání podle
normy ISO nebo SAE. Přepínač je prakticky umístěn v dosahu obsluhy,
takže obsluha může snadno zvolit preferované schéma ovládání.
Ovládací prvky stabilizátoru
Prakticky umístěné ovládací prvky stabilizátoru, vybavené pilotními okruhy,
se dodávají s volitelnou funkcí Auto-Up (automatické zvednutí), která
zkracuje časy cyklů nakládání a zlepšuje výhled dozadu.
Vícepolohové konzoly s joysticky
Joysticky jsou namontovány na konzolách se dvěma uzamykatelnými
polohami před a za ovládacími prvky. To dovoluje obsluze posunout se
dopředu, provádí-li rýpání vzadu v blízkosti stroje, a má tak nerušený
výhled do výkopu.
Výhled z kabiny
Protože v zorném poli nepřekáží žádná středová konzola, má obsluha ničím
nerušený výhled na pracovní plochu.
Stejný rozměr
pneumatik
Vlastnosti, které nabízejí více možností
pro obsluhu na staveništi.
Lepší průchodnost terénem
Stroj 444E může pracovat na pracovních plochách, které omezují
možnosti použití strojů se standardními pneumatikami nestejného
rozměru. Vysoká průchodnost terénem a nižší zatížení půdy
pneumatikami umožňují stroji pracovat ve velmi špatných půdních
podmínkách, jako je tomu na staveništích „na zelené louce“ a při
použití v zemědělství, například při údržbě zemědělské půdy. Stroj
se tak může dostat do oblastí, které jsou mimo možnosti většiny
ostatních typů strojů, čímž se zvyšuje jeho produktivita a využitelnost.
Zvýšená výkonnost nakládacího zařízení
Stroj 444E se vyznačuje vynikající výškou zdvihu, která společně
s velkou lopatou a velkou vylamovací silou umožňuje stroji 444E
vykonávat s vysokou produktivitou nakládací práce, jako je plnění
násypníku, přemisťování sypkého materiálu, zarovnávání terénu
a nakládání.
Volba pneumatik
Stroj 444E je dodáván s pneumatikami 28", diagonálními nebo
radiálními. To umožňuje zvolit správné pneumatiky vyhovující dané
aplikaci nebo rozpočtovým možnostem.
Řízení všech kol (AWS) jako standardní vybavení
Stroj 444E je vybaven systémem AWS, který umožňuje zvolit řízení
dvou kol, kruhové nebo krabí řízení, aby poskytl skvělý poloměr
zatáčení a dobré manévrovací schopnosti pro práci ve stísněných
pracovních prostorech.
4
Stanoviště obsluhy
Kabina strojů řady E. Komfort, výhled, styl – vše v jednom!
Design kabiny rýpadla-nakladače 444E vyhovuje nejvyšším nárokům operátorů. Kabina strojů řady E zabezpečuje maximální komfort, snadné ovládání
a svým moderním stylem odpovídá současným nárokům operátorů. Součástí designu je zakřivené sklo, které zvětšuje vnitřní prostor i viditelnost. Široká
kabina poskytuje prostorné prostředí, které zajišťuje lepší výkon během otáčení sedadla při přechodu z jednoho provozního režimu do druhého.
Komfort v kabině zvyšuje prvotřídní, vzduchem odpružená sedačka Cat, která snižuje únavu.
Snadno otevíratelné jednodílné zadní okno poskytuje obsluze vynikající možnost větrání a skvělou viditelnost. Zadní stěrač snadno setře rozsáhlou část
zadního okna, čímž při práci ve vlhkém nebo prašném prostředí zajišťuje výbornou viditelnost pracovní plochy.
Vynikající ergonomické řešení zabezpečuje snadnou dosažitelnost všech ovládacích prvků z místa obsluhy, všechny kabiny jsou standardně zaskleny
tónovaným sklem.
Další vybavení, jako jsou dálkové ovládací prvky stabilizátoru, velké nastavitelné ventilační výdechy v celé kabině a snadno čitelné přístroje, poskytuje
obsluze pracovní prostředí, které snižuje únavu a zvyšuje produktivitu.
5
Komfort obsluhy
Design pracovního prostředí je zaměřen na komfort obsluhy.
Vibrace
Společnost Caterpillar je si vědoma, že rýpadla-nakladače pracují často
v nejnáročnějších prostředích. Zvládnutím normálních vibrací stroje
vyvolaných těmito drsnými podmínkami se zvýší efektivnost a produktivita
obsluhy. Vybavení rýpadla-nakladače 444E, jak standardní, tak volitelné,
tyto vibrace omezuje.
Systém HVAC (topení a klimatizace)
Výhodou stroje 444E je volitelný výkonný systém klimatizace, který
společně s kvalitní ventilací zajistí obsluze chladné prostředí i při nejvyšších
pracovních teplotách. Ventilační systém také zabezpečuje četné možnosti
odmlžování, odmrazování a topení.
Pracovní osvětlení
Rýpadlo-nakladač 444E je vybaveno předními a zadními nastavitelnými
reflektory pro pracovní osvětlení. To umožňuje obsluze nasměrovat světlo
potřebným směrem a zajistit tak maximální osvětlení pracovní plochy
bez ohledu na aktuální světelné podmínky.
6
Vzduchový filtr kabiny
Stroj 444E je vybaven snadno přístupným vzduchovým filtrem kabiny,
který se nachází v prostoru pravého zadního blatníku. Vstup vzduchu pro
kabinu je umístěn dostatečně vysoko pro minimalizaci přisávání prachu
do vzduchového filtru.
Kabina
Pro stroj 444E jsou k dispozici 2 typy kabiny, které poskytují možnost
zvolit variantu, která nejlépe vyhoví individuálním požadavkům obsluhy.
Silentbloky kabiny
Kabina je k hlavnímu rámu připevněna pomocí pružných uložení, která
snižují vibrace a hluk a poskytují tak obsluze komfortní pracovní prostředí
ve všech směrech.
Odpružená sedačka Cat
Vzduchem odpružená sedačka Cat představuje hlavní rozhraní mezi strojem
a obsluhou, které poskytuje pohodlnou pracovní platformu s cílem zajistit
vysokou úroveň produktivity při minimální únavě.
Všestrannost nakladače
Nakládací zařízení 444E má nyní ještě větší výkonnost.
Vynikající výkonnost nakladače
Nakladač 444E s paralelním zvedacím mechanizmem standardně nabízí samočinné vyrovnávání polohy lopaty a zrychluje cykly nakládání. Konstrukce
zaměřená na výkon zajišťuje stroji 444E vysokou vylamovací sílu, takže obsluha může snadno naplnit lopatu i v těch nejtěžších terénních podmínkách.
Současně je také zajištěno bezpečné zvedání libovolného nákladu uloženého na paletách. Stroj 444E se dodává buď s univerzální lopatou o objemu
1,3 m3, nebo s víceúčelovou lopatou, takže jej lze přesně přizpůsobit vašim potřebám. Výhled na pracovní nástroje je díky úzké zešikmené kapotě
a rozbíhajícím se zvedacím ramenům vynikající a okraje lopaty jsou v přímém zorném poli obsluhy. Velká torzní tyč poskytuje tuhost v kroucení, která
je potřeba při úpravách terénu nebo při zvedání těžkých předmětů nepravidelného tvaru nakládací lopatou.
Ovládání joystickem
Joystick pro nakládací zařízení je ergonomicky umístěn pro komfort obsluhy. Slouží k ovládání víceúčelové lopaty a přídavných hydraulických okruhů,
je-li toto volitelné vybavení namontováno.
Systém řízení jízdy
Osvědčený systém Caterpillar pro tlumení rázů při pojezdu je volitelné vybavení, které omezuje houpání a kolébání stroje a umožňuje obsluze plynulý
pojezd při jakémkoliv využití stroje, včetně převážení materiálu a pojezdu po vozovkách, nebo zjednodušuje pohyb po staveništi. Jako pohlcovač rázů je
použit tlakový akumulátor, který omezuje podélné houpání stroje a zabezpečuje plynulý pojezd na nerovném terénu. Systém se zapíná spínačem na
přední ovládací konzole.
Zařízení pro návrat do polohy nabírání
Stroj 444E je standardně vybaven systémem pro automatický návrat do polohy nabírání. Tento systém zkracuje časy nakládacích cyklů automatickým
nastavením nakládací lopaty do polohy nabírání při spuštění ramen. V době, kdy se ramena nakladače přiblíží úrovni země, je už lopata ve správné
poloze a připravena na další náklad.
Hydraulické rychloupínací zařízení – volitelné vybavení
Stroj 444E je k dispozici s volitelným rychloupínacím zařízením, které umožňuje rozšířit všestrannou využitelnost nakladače pomocí široké řady
pracovních nástrojů Caterpillar.
7
Výkon rýpadla
Backhoe Performance
Hloubkové pracovní zařízení strojů řady The
E je E-Series
vysoce výkonné
snadno se
udržuje. ad seviceability.
Backhoe aimproves
performance
Hloubkové zařízení rýpadlového typu
Hloubkové zařízení rýpadlového typu Cat v sobě skrývá víc, než jen
zajímavý vzhled. Ať již je to nakládání vozidel přistavených do těsné
blízkosti stroje na jednoproudých vozovkách, nebo rýpání přes překážky
a stěny, rýpadlový výložník překonává všechny ostatní. Zásluhou spojení
všestranné využitelnosti, vysoké vylamovací síly a ovladatelnosti
hydraulického systému s dělením průtoku, reagujícího na zatížení, je
stroj 444E schopen poskytovat vysokou úroveň produktivity za
minimálního úsilí obsluhy. Výložník je úzký a umožňuje tak maximální
výhled na pracovní nástroj.
Posuvný a otočný rám hloubkového zařízení
Konstrukce stroje 444E umožňuje snadné provádění nezbytné údržby.
Posuvný litý rám stroje řady E má vnější zámkové západky a servis tak lze
provádět bez demontáže hloubkového pracovního zařízení. Čepy rámu
otočného rámu/závěsu výložníku mají vyměnitelná vnitřní pouzdra.
Výkon
Protože byl stroj 444E navržen s ohledem na výkon, vyznačuje se vysokými
vylamovacími silami násady i lopaty, takže může obsluha snadno provádět
rýpání i za těch nejtěžších terénních podmínek.
Větší hloubkový dosah
Stroj 444E umožňuje hloubit výkopy až do hloubky 6,3 m, čímž se ještě
více zvyšuje jeho produktivita a všestranná využitelnost.
Teleskopická násada
Stroj 444E je vybaven teleskopickou násadou, která zvětšuje možnou
hloubku výkopu a dosah, a tím zvyšuje všestrannost a využitelnost stroje.
Design s posuvnou vnitřní částí zajišťuje ochranu otěrových desek před
znečištěním a tím prodloužení intervalu seřizování a výměn.
Seřízení otěrových desek je díky snadno přístupným seřizovacím šroubům
otázkou jen několika minut a není třeba teleskopickou násadu rozebírat.
Pomocná vedení pro provozní pracovní nástroje jsou chráněna před
poškozením při práci i v nejužších výkopech.
8
Systém Caterpillar tlumení pohybu otoče
Stroj 444E je vybaven systémem Cat pro tlumení pohybu otoče, který
umožňuje velmi rychlé hloubení tlumením oscilací výložníku při návratu
hloubkové lopaty do výkopu.
Zvýšená výkonnost
Geometrie výložníku a násady byla navržena tak, aby poskytovala vysokou
vylamovací sílu, a tím zajistila vynikající pracovní výkon, jehož zásluhou
je stroj 444E jedním z nejlepších dostupných rýpadel.
Hydraulický systém
Hydraulický systém reagující na zatížení s dělením průtoku přizpůsobuje
výkon a průtok oleje zatížení – kde to potřebujete a kdy to potřebujete.
Výkonnost hydraulického systému
Jen zřídka budete celou dobu pracovat na plný výkon, takže proč by měl
stroj stále běžet naplno a spotřebovávat více paliva, způsobovat větší hluk
a více se opotřebovávat? Stroj 444E je vybaven hydraulickým systémem
s konstantním tlakem reagujícím na zatížení, který přizpůsobuje výkon
a průtok požadavkům prováděné práce. Ať pracujete v režimu rýpání na
plný výkon, nebo opatrně provádíte výkopové práce kolem inženýrských
sítí, máte vše pod kontrolou.
Při použití stroje pro nakládání a převážení je důležitá rychlost a systém
přizpůsobí potřebný průtok tak, aby práce byla provedena rychle
a efektivně. Dokud to není potřebné, jsou požadavky na systém minimální,
takže dochází k menším ztrátám způsobeným parazitním zatížením a je
k dispozici větší výkon pro tažnou sílu na obvodu kol. Tím je zajištěna
lepší výkonnost při nakládání a jízdě, která zvyšuje produktivitu.
Ventily se sdílením průtoku
Stroj 444E je vybaven hydraulickými ventily pro dělení průtoku, které
řízením průtoku oleje do pracovních válců zdokonalují ovládání a eliminují
riziko nedostatečné dodávky oleje při současném použití více funkcí,
například při úpravě terénu s použitím hloubkové lopaty.
Technické vybavení
Stroj 444E je vybaven vysoce účinným pístovým čerpadlem s proměnným
průtokem. Spolehlivé hydraulické hadice pro vysoký výkon mají silné
dvojité ocelové opletení a spojky s O-kroužky. Tento robustní systém
poskytuje vynikající trvanlivost a odolnost proti poškození tlakovými
špičkami a pulzováním v hydraulické soustavě.
9
Pracovní nástroje
Rozšiřte využitelnost svého stroje 444E podle svých potřeb nářadím ze široké nabídky příslušenství.
Hloubkové lopaty
Společnost Caterpillar nabízí četné hloubkové lopaty k výběru podle
vašich požadavků:
• Lopata pro standardní použití. Používá se tam, kde může lopata snadno
vnikat s malými rázy do středně abrazivních materiálů.
• Zesílená lopata HD. Používá se pro práce ve fragmentovaných skalách,
zmrzlé půdě a vysoce abrazivních materiálech.
• Lopata pro extrémní podmínky. Používá se pro práce ve vysoce abrazivním
materiálu při výskytu značných rázů.
• Velkoobjemová lopata. Stejně odolné provedení jako u lopaty HD, ale
delší poloměr špiček zabezpečuje zvětšení objemu lopaty.
Provozní životnost
Hloubkové lopaty Cat nabízejí vynikající životnost společně s následujícími
vlastnostmi:
• Tlusté řezné břity.
• Systém DRS (systém úhlopříčné retence) umožňuje snadnější výměnu
čepů na zubech a větší pevnost.
• Tlustší otěrový materiál na bočních deskách pro lepší vyztužení a menší
opotřebení.
• Identifikační štítky na všech lopatách obsahují objednací číslo, rozměry
záběrových součástí a kompatibilitu se strojem.
Rozměry
K dispozici jsou pracovní nástroje v širokém rozsahu velikostí, od mělkých
lopat o rozměru 228 mm pro kabelové výkopy, přes různé lopaty pro
čištění příkopů až po velkoobjemové lopaty o rozměru 914 mm pro
velkokapacitní hloubení.
Rychloupínací zařízení pracovních nástrojů – pro nakládací a pro hloubkové zařízení
Pro nakládací zařízení se dodává hydraulické rychloupínací zařízení,
pro hloubkové zařízení se jako volitelné vybavení dodává mechanické
rychloupínací zařízení. Posádkám strojů, které požadují rychlé výměny
nástrojů, může volba obou rychloupínacích zařízení ušetřit hodně času,
peněz i námahy.
Hydromechanické pracovní nástroje
Společnost Caterpillar zkonstruovala řadu výkonných hydromechanických
pracovních nástrojů, přizpůsobených jednotlivým strojům:
Rýpadlo
Nakladač
• Hydraulické kladivo H65
• Úhlově nastavitelné zametací zařízení
• Šnek
• Zametač se sběračem
• Vibrační deska
• Silniční fréza
Obraťte se prosím na zástupce společnosti Caterpillar, který vás seznámí
s celou nabídkou nástrojů pro určité kombinace se strojem.
10
Hnací soustava
Stroj 444E je standardně vybaven převodovkou umožňující jízdu rychlostí
40 km/hod – čím méně času na silnici, tím více času na pracovišti.
Automatická převodovka Auto-Shift
Práce s převodovkou Auto-Shift je rychlejší. Automatická převodovka Autoshift zabezpečuje automatické řazení pěti stupňů vpřed a tří stupňů vzad.
Stroj nemá řadicí páku instalovanou na podlaze kabiny, takže obsluha má
více místa a lepší přístup pravými dveřmi.
Větší měnič točivého momentu
Stroj 444E je vybaven větším měničem točivého momentu, který zvyšuje
tažnou sílu na kolech a výrazně zlepšuje výkony při nakládání a jízdě.
Vzduchový filtr
Suchý vzduchový filtr s axiálním těsněním s pevným hrubým filtrem
a automatický integrovaný odlučovač prachových částic prodlužují
životnost vzduchového filtru při práci v prašném prostředí, čímž dochází
k prodloužení servisní doby a snížení nákladů.
Uzávěrka diferenciálu
Stroj je na zadní nápravě standardně opatřen ručně ovládanou uzávěrkou
diferenciálu, která zajišťuje maximální trakci v nepříznivých terénních
podmínkách.
Motor Cat
Stroj 444E je nabízen s přeplňovaným motorem 3054C, který splňuje
požadavky emisních předpisů stupně II směrnice EU 97/68/ES, nebo
s přeplňovaným motorem C4.4 a dochlazováním, který vyhovuje stupni IIIA
podle emisní směrnice EU 2004/26/ES. Všechny motory jsou spolehlivé
čtyřválcové čtyřdobé vznětové motory s přímým vstřikováním paliva,
standardně vybavené žhavicími svíčkami pro optimální výkon za chladného
počasí. To zabezpečuje spolehlivé startování při teplotách až do −18 °C.
Všechny motory se vyznačují spolehlivým vodním čerpadlem poháněným
ozubenými převody a trvanlivým předním víceklínovým přídavným
hnacím řemenem s automatickým napínáním pro delší životnost a nízké
provozní náklady.
Nápravy a brzda
Zadní náprava Cat pro velké zatížení má uzavřenou konstrukci s vícekotoučovým kevlarovým brzdovým systémem v olejové lázni. Tento systém je
samostavitelný a dovoluje činnost stroje v nejnáročnějším prostředí. Systém
je opatřen dvěma brzdovými pedály pro oddělené brzdění, které zajišťuje
dobré manévrovací schopnosti ve stísněných pracovních prostorech.
11
Údržba
Nízké provozní náklady znamenají
lepší návratnost vašich výdajů.
Omezení požadavků na údržbu
Stroj 444E je vybavený odklopnou kapotou umožňující přístup ke všem
místům kontroly nebo doplňování náplní, ke vzduchovému filtru, nádobkám
ostřikovačů, vizuálním indikátorům a podobně. Stroje řady E pokračují
v tradici utěsněných výkyvných náprav, kloubových hnacích hřídelí,
kolébkových čepů atd. Denní údržba, která může být nepříjemnou povinností
plně vytížené obsluhy, je u stroje 444E omezena na minimum.
Konstrukce výložníku a násady
Konstrukce výložníku a násady dovoluje provádět všechna seřízení z důvodu
opotřebení s ponecháním násady na místě, pouze s použitím jednoduchého
klínového stavěcího mechanismu – žádné demontáže a podkládání destiček
vymezovacími podložkami. Také vzpěry stabilizačních opěr jsou nastavitelné
z vnějšku, což zkracuje čas prostojů a odstraňuje dřívější potíže.
Filtry Cat
Všechny filtry Cat jsou instalované ve svislé poloze, aby nedocházelo
k rozlévání náplní a kontaminaci oleje. Jsou to také filtry s vysokou filtrační
schopností, které zachycují z oleje i ty nejdrobnější částice, a udržují tak
plynulý chod motoru, převodovky a hydraulického systému po dlouhá léta.
Plánované odběry vzorků oleje
Zástupce společnosti Caterpillar vám může poskytnout informace
o programu Caterpillar S•O•SSM. To umožní analyzovat stav opotřebení
před vznikem problémů, čímž lze předejít předčasné poruše a naplánovat
potřebnou opravu, aby se snížily náklady a zkrátily prostoje.
Zákaznická
podpora
Snižte své provozní náklady s vynikajícími
službami a nabídkami od svých prodejců.
Nabídka Servisních smluv (CSA)
Zástupce společnosti Cat vám nabídne komplexní podporu formou
Servisních smluv, které mohou být individuálně přizpůsobeny vašim
požadavkům a finančním potřebám. Můžete si vybrat z rozsáhlé
nabídky počínaje Smlouvou o preventivních diagnostických prohlídkách
včetně programu S•O•S až po Smlouvu o provádění údržby. Chraňte
svou hodnotnou investici a seznamte se s přesnou výší měsíčních plateb
pro bezproblémový chod vašeho podnikání.
Financování
Seznámili jste se s širokou nabídkou služeb, které vám může zástupce
společnosti poskytnout pro financování stroje? Můžete si vybrat
z různých možností financování šitých na míru podle vašich požadavků.
Volba stroje
Zástupce společnosti Cat vám pomůže orientovat se při rozhodování
o koupi stroje na základě vašich požadavků a napoví, jak udržet
provozní náklady na minimu. Je stroj, který máte na mysli, skutečně
ten nejlepší pro vaši činnost, nebo by bylo vhodnější jiné zařízení?
Pracovní techniky
Zástupce společnosti Cat vám doporučí pracovní techniky pro váš stroj,
které přispějí k minimalizaci opotřebení, maximalizaci produktivity
a snížení provozních nákladů.
Renovované komponenty (součásti ‚Reman‘)
Nejefektivnějším způsobem opravy stroje může někdy být použití
renovovaných komponentů. Komponenty jsou renovovány do stavu
podle původní specifikace zkušenými mechaniky oddělení Cat Reman
z původních součástí. Na renovované komponenty je poskytována
záruka 1 rok.
12
Technické údaje typu 444E
Motor
Cat 3054*
C4.4**
Sání
Turbodmychadlo
Jmenovitý výkon (standardně)
2200 ot/min
Hrubý výkon – SAE J1995
74,5 kW/101 k
Čistý výkon – ISO 9249
71 kW/97 k
Čistý výkon – 80/1269/EHS
71 kW/97 k
Čistý nárůst točivého momentu při 1400 ot/min
26 %
Maximální nárůst točivého momentu při 1400 ot/min
74,5 kW/101 k
408 Nm
Vrtání
105 mm
Zdvih
127 mm
Zdvihový objem
4,4 litru
Turbodmychadlo
2200 ot/min
74,5 kW/101 k
71 kW/97 k
71 kW/97 k
23 %
400 Nm
105 mm
127 mm
4,4 litru
• Údaje o výkonu motoru v koních (k) zde i na titulní straně jsou v metrických
jednotkách.
• Uvedený čistý výkon je výkon na setrvačníku u motoru vybaveného ventilátorem
chladiče, vzduchovým čističem, tlumičem výfuku a alternátorem.
• Motor bude pracovat v nadmořské výšce až 3000 m.
* Emisní požadavky směrnice směrnice EU 97/68/ES stupeň II.
** Emisní požadavky směrnice EU 2004/26/ES stupeň IIIA.
Vlastnosti
• Písty se třemi pístními kroužky vyrobené ze siluminové slitiny s vysokou pevností
a maximální tepelnou vodivostí.
• Kovaný klikový hřídel z chrom-molybdenové oceli s nitridovanými čepy.
• Přední a zadní olejová těsnění klikového hřídele jsou břitová těsnění z Vitonu nebo
PTFE, jejichž součástí je prachový břit.
• Pro zajištění dlouhé životnosti motoru jsou použity sací ventily z žáruvzdorné
chrom-křemíkové oceli a výfukové ventily s povrchem materiálu STELLITE.
Nápravy
Standardní pohon všech kol a řízení všech kol.
Vlastnosti
• Zadní náprava pro velké zatížení
s vestavěnými samostavitelnými brzdami,
uzávěrkou diferenciálu a rozvodovkou.
• Pohon všech kol (AWD) se zapíná
přepínačem na panelu přední ovládací
konzoly nebo brzdovým pedálem při
brzdění všech kol. Pohon AWD lze zapnout
za chodu, při zatížení a při jakémkoliv
rychlostním stupni dopředu i dozadu.
Pohon AWD má vnější koncové převody,
usnadňující údržbu.
• Systém pohonu všech kol (AWD) je
instalován na výkyvné nápravě, je utěsněný
s trvalou náplní maziva a nevyžaduje
denní údržbu. Dvojčinný válec řízení
umožňuje natočit kola o úhel 19° pro
lepší manévrovací schopnosti.
• Řízení všech kol (AWS).
• Pneumatiky se stejným rozměrem 28".
Řízení všech kol
Plně hydrostatický systém řízení ovládaný
ruční jednotkou. K dosažení maximální
manévrovací schopnosti stroje může
obsluha zvolit tři režimy:
• Režim řízení dvou kol
• Režim řízení po kružnici
• Krabí chod
Typ
Řízení s posilovačem
Hydrostatické
Válec řízení, jeden (1) dvojčinný (AWD)
Přední
Zadní
Vrtání
85 mm
85 mm
Zdvih
48 mm
63 mm
Průměr tyče
42 mm
42 mm
Kružnice zatáčení
Řízení dvou kol
19370 mm
Řízení po kružnici
12940 mm
• Blok válců je zkonstruován jako monoblok
z vysoce pevné legované litiny pro vysokou
pevnost a dlouhou životnost.
• Odolný přední víceklínový přídavný
hnací řemen má automatické napínání,
které zajišťuje dlouhou životnost a snižuje
provozní náklady.
• Hlava válců je vyrobena z vysoce pevné
legované litiny se zesílenými stěnami
a má zvětšenou výšku. Přesně odlité
sací a výfukové kanály pro zabezpečení
optimálního proudění vzduchu.
• Systém přímého vstřikování pro přesnou
dodávku paliva. Samonasávací elektrické
plnicí čerpadlo pro snadnější spouštění
při nízkých okolních teplotách. Palivový
systém s jedním filtrem pro snížení nákladů
na údržbu.
• Vysoký točivý moment při nízkých otáčkách
motoru pro lepší výkonnost stroje.
• Suchý čistič vzduchu s axiálním těsněním
a s integrovaným automatickým
odlučovačem prachu k zabezpečení
efektivnějšího předčištění vzduchu.
• Stejnosměrný 12voltový systém spouštění
a dobíjení, s bezúdržbovým akumulátorem
750 CCA skupiny Group 31.
Brzdy
Zcela uzavřené, hydraulické, lamelové.
Vlastnosti
• Integrované hydraulické vícekotoučové
kevlarové brzdy v olejové lázni na vstupních
hřídelích koncových převodů.
• Zcela uzavřené a utěsněné.
• Samostavitelné.
• Brzdové pedály mohou být pro jízdu
po komunikacích vzájemně spojeny.
• Parkovací nebo nouzové brzdy nezávislé
na systému provozních brzd. Parkovací
brzda se ovládá mechanicky ruční pákou
umístěnou v pravé ovládací konzole.
Vyhovuje požadavkům normy ISO 3450:1996.
13
Technické údaje typu 444E
Hmotnosti
Standardní nakladač s univerzální nakládací
lopatou o objemu 1,15 m3, standardní 610 mm
hloubkovou lopatou, obsluhou o hmotnosti
80 kg a plnou palivovou nádrží.
kg
Provozní hmotnost (rozsah)
8810-10700
Standardní hmotnost stroje
8898
Rám ROPS
–260
Automatické řazení
50
Klimatizace
48
Pohon všech kol
106
Víceúčelová lopata 1,15 m3
S překlopnými vidlemi
950
Bez překlopných vidlí
791
Teleskopická násada
(bez předního protizávaží)
229
Protizávaží
Základní
115
Stohovatelné – jedno
235
Stohovatelné – max.
485
Minimální doporučovaná protizávaží:
Hnací soustava pohonu všech kol
Univerzální
250
Víceúčelová
Základní
S víceúčelovou lopatou
s překlopnými vidlemi
Základní
Teleskopická násada
Hnací soustava pohonu všech kol
Univerzální
485
Víceúčelová
235
Víceúčelová s překlopnými vidlemi
115
14
Vlastnosti kabiny
Pravé otevírací dveře s otevíracím oknem
Levé otevírací dveře s otevíracím oknem
2 zadní boční pevná okna
2 zadní boční otevíratelná okna
Standardní vzduchem odpružená sedačka
Vzduchem odpružená sedačka Deluxe
8 pracovních světel
Podlahová rohož
Levá úložná konzola
Úhlově nastavitelný sloupek řízení
Vnější zpětné zrcátko
Zásuvka pro maják (2)
Vnitřní elektrická zásuvka
Příprava pro rádio, polička u stropu
Skupina přístrojů na přístrojové desce
Sluneční clona
Fólie Cat Contravision
Hříbek na volantu
Ochranný kryt proti vandalismu
Topné těleso pro kabinu
Klimatizace kabiny*
Stabilizátory funkce Auto-Up
Bezpečnostní pás (šířka 50 mm)
Standard
√
√
√
Deluxe
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
volitelná
volitelné
√
√
Technické údaje typu 444E
Objemy provozních náplní
Chladicí soustava
Palivová nádrž
Motor s olejovým filtrem
Převodovka
Pohon všech kol
Zadní náprava (řiditelná)
Rozvodovka
Přísada do oleje rozvodovky
Konec kola/koncový převod
(objem na každé straně)
Přední náprava AWD
Rozvodovka
Konec kola/koncový převod
(objem na každé straně)
Hydraulický systém
Hydraulická nádrž
Převodovka
Litry
25,0
160,0
7,6
19,0
16,0
0,5
1,7
14,0
0,7
79/99
40
Hydraulický systém
Systém s konstantním tlakem reagující
na zatížení
Systém reagující na zatížení s konstantním
tlakem a proměnným průtokem zabezpečuje
plnou hydraulickou sílu na řezných břitech
při všech otáčkách motoru. Přispívá k nízké
spotřebě paliva a jeho ovládací prvky
vyžadují malou sílu.
Typ
S konstantním tlakem
Typ čerpadla
S proměnným průtokem, axiální, pístové
Průtok čerpadla
156 l/min při 2200 ot/min
Tlak v systému
249 barů
Standardní převodovka s automatickým
řazením poskytuje pět rychlostních stupňů
pro jízdu vpřed a tři rychlostní stupně pro
jízdu vzad s plnou synchronizací pro všechny
převodové stupně. Trvalý záběr ozubených
kol všech rychlostních stupňů umožňuje řadit
všechny stupně nahoru i dolů při zatížení.
Systém neutrál-start nedovolí spouštění
motoru při zařazeném rychlostním stupni.
Volnoběžka měniče točivého momentu
umožňuje volné otáčení statoru měniče
při vysokých rychlostech pojezdu s malým
zatížením, např. při jízdě po komunikacích.
Odpojené převody
Ručně řazená neutralizace převodovky
k usnadnění řazení za pohybu při plných
otáčkách motoru během cyklu nakládání.
Elektricky ovládané řazení dopředu/dozadu
přes předlohu
Vhodně umístěná ovládací páka ručního
řazení umožňuje okamžité změny směru
pojezdu dopředu a dozadu přes výkonové
hydraulické spojky.
Měnič točivého momentu
Jednostupňový, max. převodový poměr 2,4
Rychlosti pojezdu
Rychlosti pojezdu rýpadla-nakladače
s pohonem všech kol (AWD) na plný plyn,
se zadními pneumatikami 16,9 × 28.
Vpřed
1. převodový stupeň
2. převodový stupeň
3. převodový stupeň
4. převodový stupeň
5. převodový stupeň
Vzad
1. převodový stupeň
2. převodový stupeň
3. převodový stupeň
Automatické řazení
km/hod
5
9
19
27
40
5
12
26
Stanoviště obsluhy
Ke standardnímu vybavení patří
konstrukce ROPS/FOPS.
Konstrukce ROPS (ochrana při převrácení)
dodávaná společností Caterpillar pro tento
stroj splňuje požadavky ISO 3471:1994;
konstrukce FOPS (ochrana před padajícími
předměty) splňuje požadavky ISO 3449:1992.
15
Technické údaje typu 444E
2
3
4 3
18
5
12
1
8
13
9
7
10
6
14 15
17
16
16
11
Technické údaje typu 444E
Rozměry stroje
1
2
3
4
5
6
Celková délka (nakládací zařízení na zemi), standardní násada
Celková délka (nakládací zařízení na zemi), teleskopická násada
Celková přepravní délka, standardní násada
Celková přepravní délka, teleskopická násada
Celková přepravní výška, standardní násada
Celková přepravní výška, teleskopická násada
Celková šířka (standardní)
Výška po horní okraj kabiny/stříšky
Výška po horní část výfukového komínu
Výška k závěsnému čepu nakládacího zařízení (přepravní)
Světlá výška (minimální)
Vzdálenost osy zadní nápravy od přední mřížky
Rozměr běhounu pneumatiky předního kola
Rozměr běhounu pneumatiky zadního kola
Rozvor kol (pohon všech kol)
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
Univerzální
6085
6085
6099
6099
3871
3896
2368
2851
2783
397
375
2743
1914
1914
2200
Víceúčelový
6115
6115
6119
6119
3871
3896
2368
2851
2783
393
375
2743
1914
1914
2200
Víceúčelový s vidlemi
6115
6115
6119
6119
3871
3896
2368
2851
2783
393
375
2743
1914
1914
2200
Univerzální
1,3
2434
3997
64
6587
3496
45°
2720
848
40°
175
108°
–
1499
4528
–
–
462
Víceúčelový
1,3
2434
3709
62
6535
3496
45°
2699
869
40°
175
107°
2434
1519
4520
913
44
809
Víceúčelový s vidlemi
1,3
2434
3533
60
6350
3496
45°
2699
869
40°
175
107°
2434
1519
4943
913
44
809
Rozměry a provozní parametry – nakládací lopata
7
8
9
10
11
12
13
Objem (jmenovitý dle SAE)
Šířka
Nosnost při maximální výšce zdvihu
Vylamovací síla
Zatížení způsobující převrácení v bodu zatížení lopaty
Maximální výška závěsného čepu
Výsypný úhel při plném zdvihu
Výsypná výška při maximálním úhlu vyklopení
Dosah při výsypu při maximálním úhlu vyklopení
Maximální úhel zaklopení lopaty vzhledem k úrovni země
Hloubkový dosah
Maximální úhel při zarovnávání terénu
Šířka řezného břitu dozeru
Vzdálenost od masky chladiče po řezný břit lopaty v poloze pro přejezd
Maximální provozní výška
Maximální otevření čelistí lopaty
Svěrná síla čelistí lopaty
Hmotnost (nezahrnuje zuby)
m3
mm
kg
kN
kg
mm
mm
mm
mm
mm
mm
mm
mm
kN
kg
Rozměry a provozní parametry – hloubkové pracovní zařízení
14 Hloubkový dosah, maximálně podle SAE
Hloubkový dosah, maximálně
15 Hloubkový dosah, ploché dno 610 mm, maximálně podle SAE
Hloubkový dosah, ploché dno 610 mm, maximálně
16 Dosah od otočného čepu vzhledem k úrovni terénu
Nakládací výška
17 Nakládací dosah
Oblouk otáčení
Otáčení lopaty
18 Šířka stabilizátoru
Rypná síla lopaty
Rypná síla násady
Celkové posunutí do boku
mm
mm
mm
mm
mm
mm
mm
mm
kN
kN
mm
Teleskopickán ásada
Zasunutá
Vysunutá
4747
5771
5333
6313
4717
5735
5296
6289
6140
7090
4166
4709
1809
2708
180°
180°
205°
205°
2368
2368
63
63
46
34
1258
1258
17
Standardní vybavení
Standardní vybavení se může změnit. Podrobnější informace vám poskytne zástupce společnosti Cat.
Vzduchový filtr, suchý, s axiálním těsněním,
s předčističem a indikátorem zanesení filtru
Pohon všech kol, řízení všech kol
Alternátor, 120 A, 12 V
Nemrznoucí chladicí směs (do –37 °C)
Výstražný zvukový signál při poruše systému
Hloubková lopata, hloubkový dosah 4747 mm,
s bočním posuvem, hloubková lopata
pro rýpadla
Akumulátor, bezúdržbový, 750 CCA
Výložník s přepravním zámkem
Vzpěra zvedacího válce
Brzdy, kevlarové kotouče, v olejové lázni
Motor Cat 3054C* (74,5 kW) nebo
Cat C4.4** (74,5 kW)
Háček na oděv
Zámek elektrohydraulického posouvání rámu
hloubkového zařízení do boku
Krytování motoru
Ventilátor chladiče, s ochranným krytem
Rychlé řazení zpětného chodu, všechny
rychlostní stupně
Výstražné blikače/směrová světla
Podlahová rohož, pryžová
Přední náprava, výkyvná
Přední maska s nárazníky
Přední světlomety
Přístroje: Teplota chladicí kapaliny, palivoměr,
otáčkoměr, počítadlo provozních hodin
Palivová nádrž 160 litrů, plnění ze země
Stabilizační opěry s patkami s rýhovanou
dosedací plochou
Souprava chlazení pro vysoké okolní teploty
Chladič hydraulického oleje
Indikátory: Zanesení čističe vzduchu,
zabrzdění, chladicí kapalina motoru,
olejoznak hydraulického oleje
Osvětlení přístrojové desky
Časovač předního a zadního stěrače
Spínací skříňka s přídavnou polohou
Závěsné oko, hloubková lopata
(pouze země mimo EU)
Světla, pracovní (4 přední, 4 zadní)
Hydraulický systém reagující na zatížení,
s měnitelným průtokem, s axiálním
pístovým čerpadlem
Zpětná zrcátka, vnější (2)
Ovládací prvky stabilizačních opěr,
s pilotními okruhy
Zásuvka 12 V (2)
Systém řízení s posilovačem, hydrostatický
Kabina s konstrukcí ROPS, s topením,
odmrazováním, přetlakovaná,
s ventilátorem pro cirkulaci vzduchu
Bezpečnostní pás, samonavíjecí,
(šířka 50 mm)
Sedačka, odpružená vzduchem, s čalouněným
nebo vinylovým potahem
Ukazatel směru jízdy se samovypínáním
Palivový filtr, filtr motorového, hydraulického
a převodového oleje
Systém spouštění, s ohřevem pro
usnadnění spouštění
Násada, výsuvná
Brzdová a zadní obrysová světla (2)
Přepravní zámek otoče hloubkového zařízení
Sloupek řízení s nastavitelným úhlem sklonu
Pneumatiky (2 přední, 2 zadní)
Měnič točivého momentu
Ovládání plynu, ruční a pedálem
Převodovka, automatické řazení
Vypínač neutralizace převodovky
Houkačka výstražná, přední elektrická
Odlučovač vody z palivového systému
Volitelné vybavení
Volitelné vybavení se může změnit. Podrobnější informace vám poskytne zástupce společnosti Cat.
Klimatizace kabiny
Výstražná houkačka při couvání
Pracovní zařízení nakládací:
Univerzální lopata 1,3 m3
Víceúčelová lopata 1,3 m3 nebo 1,3 m3
s vidlemi
Pracovní zařízení s hloubkovou lopatou
Rychloupínací zařízení, mechanické
Protizávaží
Nárazník
Základna
Skládané
Řezný břit, šroubovaný
Z jednoho kusu materiálu
Dvoudílný
Blatníky, přední, pohon všech kol
Ochranné kryty
Hnacího hřídele při AWD
Zuby (pro lopatu GP/MP)
Zadní světla, pro jízdu po komunikacích
Hydraulické rozvaděče, nakladač
3. rozvaděč pro lopaty GP/MP
Hydraulické rozvaděče (přídavné)
Teleskopická násada
Hydraulické vedení
Vedení pro kladivo na násadě
Hadicové rychlospojky
Osvětlení
Poznávací značka, zadní
Pro jízdu po komunikacích
* Standardně v zemích s menší mírou regulace, splňuje emisní požadavky směrnice EU 97/68/ES stupně II.
** Standardně v zemích s uplatňovanou regulací, splňuje emisní požadavky směrnice EU 2004/26/ES stupně IIIA.
18
Zpětné zrcátko, vnější, velké
Instalace pro manipulaci s břemeny, včetně
závěsného oka, zámků výložníku a násady
a audiovizuálního varovného systému
Poháněný posun do boku
Systém tlumení rázů při pojezdu
Výstražný majáček
Patky stabilizačních opěr pro práci na vozovce
Skříňka na nářadí, vnější
Zámky pro přepravu
Rýpadla-nakladače řady E
Kompletní produktová řada.
Výkon motoru (celkový)
Typ ovládání
Režim řízení
Maximální hloubka výkopu dle SAE (standardní násada)
Objem lopaty nakladače
Vylamovací síla nakladače
Trhací síla násady
Trhací síla lopaty
Průtok hydraulického oleje
Výkon motoru (celkový)
Typ ovládání
Režim řízení
Maximální hloubka výkopu dle SAE (standardní násada)
Objem lopaty nakladače
Vylamovací síla nakladače
Trhací síla násady
Trhací síla lopaty
Průtok hydraulického oleje
422E
56,6 kW/77 k
Mechanické
Řízení pomocí dvou volantů
4,2 m
1,0 m3
33 kN
35 kN
63 kN
125 l/min
428E
68,5 kW/93 k
Mechanické
Řízení dvou kol
4,2 m
1,0 m3
55 kN
35 kN
63 kN
125 l/min
434E Mechanické
Výkon motoru (hrubý)
68,5 kW/93 k
Typ ovládání
Mechanické
Režim řízení
Volant stejné velikosti
Maximální hloubka výkopu dle SAE (standardní násada)
4,3 m
Objem lopaty nakladače
1,15 m3
Vylamovací síla nakladače
56 kN
Trhací síla násady
35 kN
Trhací síla lopaty
63 kN
Průtok hydraulického oleje
125 l/min
432E
68,5 kW/93 k
Pilotní okruh
Řízení dvou kol
4,4 m
1,0 m3
55 kN
41 kN
63 kN
156 l/min
434E Pilotní okruh
74,5 kW/101 k
Pilotní okruh
Kola stejné velikosti
4,3 m
1,15 m3
56 kN
41 kN
63 kN
156 l/min
442E
74,5 kW/101 k
Pilotní okruh
Řízení dvou kol
4,6 m
1,0 m3
55 kN
46 kN
63 kN
156 l/min
444E
74,5 kW/101 k
Pilotní okruh
Kola stejné velikosti
4,6 m
1,3 m3
55 kN
41 kN
63 kN
156 l/min
19
Rýpadlo-nakladač 444E
Další informace o výrobcích Cat, službách zástupců a průmyslových řešeních najdete na webových stránkách www.cat.com.
© 2009 Caterpillar Inc.
Všechna práva vyhrazena
H7HB4298 (10-2009)
(Překlad: 04-2010)
Materiály a technické údaje se mohou bez oznámení změnit. Stroje na fotografiích mohou být vyobrazeny včetně přídavného
vybavení. Informace o volitelném vybavení vám poskytne zástupce společnosti Caterpillar.
CAT, CATERPILLAR, jim odpovídající loga, „Caterpillar Yellow/Žlutá barva Caterpillar“ a označení „Power Edge“, a spolu s tím
zde použitá označení společnosti a identity produktů jsou obchodními značkami (Trademarks) společnosti Caterpillar a nesmí
být používány bez jejího svolení.
19
