být vždy o „vlnu“ napřed!
Vydání 8/16
Tepelný management
Průmyslové komponenty
Měřicí technika
VF a mikrovlnná technika
Elektronika pro letectví
Vývoj a servis
… být vždy o „vlnu“ napřed!
Měniče DC / DC nejvyšší kvality
Novou partnerskou firmou Telemeter Electronic v oblasti DC/DC měničů se stala společnost Electra, která působí na trhu již od roku 1979.
Ve své činnosti využívá inovativních technologií se zaměřením na vývoj a výrobu napájecích systémů.
Ultramoderní výrobní zařízení a 100% testy parametrů (burn-in) zajišťují nejvyšší kvalitu pro odvětví jako jsou obranná a železniční technika, letectví, lodní doprava nebo obnovitelné zdroje energie. Charakteristickými rysy této vysoce moderní technologie jsou:
Vedle standardních modelů nabídky lze na vyžádání navrhnout také
měniče např. s více úrovňovými výstupy, pro zvláštní aplikace s rozšířeným teplotním rozsahem nebo se zvýšenou odolností vůči nárazům
a vibracím, čímž je zajištěna vysoká spolehlivost i v nepříznivých podmínkách.
V oblasti standardních měničů jsou k dispozici modely s jedním nebo
se dvěma výstupy se vstupním napětím 12 až 48 V, výstupním napětím 3,3 až 24 V a výkonem 5 až 100 W.
쐍 Keramická silnovrstvá technologie
쐍 Tištěné a laserově krácené rezistory (pro dosažení přesných
vlastností)
쐍 Standardní teplotní rozsah -40 až 95°C
쐍 Robustní, frézovaná kovová pouzdra výrobků
쐍 Vysoká účinnost zařízení (až 95%)
Tento sortiment je doplněn o regulátor napětí se vstupním napětím
28 až 160 V, výstupním napětím 24 V DC při max. 12,5 A a DC/DC
měničem s několikanásobným výstupem. Tento měnič může být dodán s jedním, dvěma, třemi popř. alternativně až se sedmi výstupy.
Maximální výstupní výkon činí 10 W až 15 W (v závislosti na výstupním napětí).
www.telemeter.info Webcode 30090
Hotline: +420 385 310 637
Email: [email protected]
TE-Aktuell 6/14 | 3
Z obsahu
EDITORIAL
Tepelný management
Přehled produktů TE, pomocí
kterých lze zjednodušit
a zefektivnit Vaše produkty.
Str. 4 – 5
Vodiče a kabely s izolací Teflon®
Vedle rozsáhlého standardního
programu nabízíme také
zákaznická řešení.
Str. 6
Rozšíření šířky pásma
Osciloskopy řady Surfer3000
lze rozšířit až na šířku pásma
750 MHz.
Str. 7
Milé čtenářky a čtenáři,
společnost Telemeter Electronic s.r.o. působí na československém trhu
již 7 let. Za tuto dobu se nám podařilo navázat kontakty s mnoha firmami
a získat mnoho spokojených zákazníků. Stále se snažíme rozvíjet námi
nabízené služby a kromě již tradičně bohaté nabídky standardních
produktů disponuje naše mateřská centrála vlastními výrobními prostory,
které slouží převážně k výrobě zákaznických produktů. Klademe velký
důraz na záruční a pozáruční servis u vybraných produktů.
Uvědomujeme si, že v případě poruchy nebo výpadku zařízení je zapotřebí
rychlé uvedení zařízení zpět do provozuschopného stavu. V případě potřeby
zajišťuje servisní středisko kalibrace a poradenský servis.
V letošním roce se jako již každoročně chystáme na Veletrhy AMPER 2016
(15.–18.3.2016) a MSV 2016 (3.–7.10. 2016) jako aktivní vystavovatelé,
kde budeme prezentovat novinky z naše portfolia a kde si můžete vystavené
produkty vyzkoušet přímo na stánku.
Věříme, že toto nové vydání časopisu TE Aktuell Vám přinese mnoho
zajímavých informací a že budete s našimi produkty a službami i nadále
spokojeni.
Se srdečným pozdravem z Českých Budějovic
Ladislav Křížek

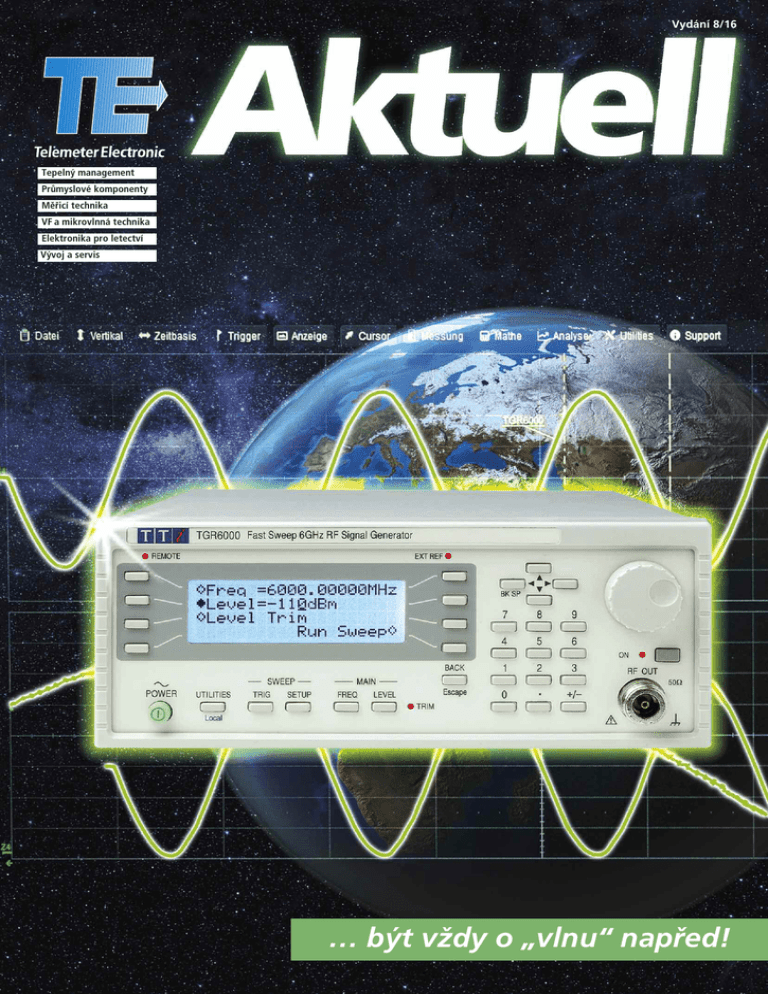

VF generátor TGR 6000
Náš nový VF generátor s rychlým, programovatelným rozmítáním se vyznačuje u výstupního signálu především nízkou
hladinou šumu.
Str. 8
Trvalé napájecí zdroje
Tento mobilní konvertor
400 Hz je používán u letadel
pro provoz palubních systémů
na zemi
Str. 10
Vysokovýkonný T-přepínač
Naše přepínače jsou vhodné
pro aplikace v leteckém a kosmickém průmyslu.
Str. 13
Řešení filtrů pro VF aplikace
Vysokofrekvenční filtry různých
technických provedení, ve frekvenční oblasti od několika kHz
do desítek GHz.
Str. 15
,,Telemeter Aktuell’’ je zákaznický časopis firmy Telemeter
Electronic s.r.o. Za obsah jsou zodpovědni Ch. Kronthaler
a Ladislav Křížek. Redakce a úprava: reklamní oddělení
Telemeter Electronic GmbH. Přejímání textů nebo obrazů je dovoleno pouze se souhlasem firmy Telemeter Electronic s.r.o.
Ceny produktů jsou uváděny bez dopravného, balného a bez
DPH. Pro všechny obchody platí všeobecné dodací a platební
podmínky firmy Telemeter Electronic s.r.o. Minimální objednávka je 25 € nebo 650 Kč. Změny a tiskové chyby vyhrazeny.
Spínače
Hi-Rel ventilátory
Hi-Rel ventilátory
쐍 Certifikovány dle norem RTCA DO-160 (Environmental
Conditions and Test Procedures for Airborne Equipment)
쐍 Velké průtočné množství vzduchu
쐍 Napájecí napětí 115 V AC/400 Hz nebo 28 V DC
(bezkartáčový elektromotor)
쐍 Vysoká životnost MTBF 80.000 hod. dle normy
MIL-STD-690B/781C
쐍 Mnohokrát osvědčené u moderních dopravních letadel
쐍 Ideální pro civilní, vojenské nebo námořní aplikace
Profesionální řešení z oblasti tepelného managementu
Možnost individuálních úprav a řešení dle zákaznické specifikace
Průmyslové ventilátory
쐍 Široké spektrum modelů, k dispozici v rozměrech od
15 mm do 150 mm nebo v kruhovém provedení s průměrem od 52 mm do 225 mm.
쐍 Ventilátory vhodné pro náročné aplikace:
- nízkohlučné
- s vyšší životností (až 200.000 hodin při 60°C)
- energeticky úsporné
- s možností regulace otáček
- s vyšším stupněm krytí až IP68
- reverzibilní (změna směru otáčení)
- vysokotlaké ventilátory
- s rozšířeným teplotním rozsahem -40 až +85°C
쐍 Mnoho modelů skladem
쐍 Rozsáhlé příslušenství: např. ochranné a upevňovací antivibrační manžety, prachové filtry, ochranné mřížky
Průmyslové ventilátory
Kvalitní termostaty
Kvalitní spínače a termostaty
쐍 Značkové výrobky Klixon®
쐍 Hermeticky zapouzdřené, odolné proti otřesům a vibracím
쐍 Spolehlivé spínání i při nepříznivých podmínkách
쐍 MIL-certifikované
쐍 Velký výběr různých typů a velikostí
쐍 Spínací teplota termostatů: -54°C až +288°C
쐍 Teplotní rozsah spínačů: -170°C až 230°C
Topné fólie
쐍 Efektivní a homogenní povrchové zahřívání
쐍 Pro teploty do +600°C
쐍 Nosný materiál: kapton, silikonové pryže nebo slídy
쐍 Dodávané ve standardních velikostech nebo dle požadavků
zákazníka
쐍 Jednoduchá instalace lepením nebo mech. uchycením
Topné fólie
Termoelektrická chlazení
쐍 Široký sortiment Peltierových elementů
쐍 Vhodné pro kontaktní chlazení, chlazení kapalin a pouzder
쐍 Chladicí výkon až 480 W, vysoké COP
쐍 Možnost zákaznických provedení
쐍 Kvalitní, bezúdržbové a šetrné k životnímu prostředí
Teplotní senzory
쐍 NTC termistory, odporové teploměry a termočlánky
쐍 Standardní provedení a zakázkové modely
쐍 Senzory od -200°C do +850°C
쐍 Ideální pro aplikace ve zdravotnických a laboratorních
zařízeních, průmyslu, letectví a kosmonautice
Termoelektrické chlazení
Teplotní senzory
Hotline: +420 385 310 637
Email: [email protected]
6 | TE-Aktuell 8/16
Vodiče a kabely s izolací TEFLON®
Telemeter Electronic je dlouholetým dodavatelem vodičů a kabelů s izolací PTFE, FEP a ETFE. Dodáváme kabely jednožilové, vícežilové, ploché, vysokonapěťové
a koaxiální. Vedle širokého standardního programu nabízíme také kabelová řešení dle specifikace zákazníka se všemi výhodami, které teflonové kabely nabízejí.
Novinkou v našem programu jsou nyní vysokonapěťové kabely od firmy Teledyne Reynolds, které vynikají například vysokou izolační pevností a jsou tak předurčeny
pro použití ve velmi náročných aplikacích.
Kosmické aplikace
Prostorově úsporný, konfekční vysokonapěťový
kabel s optimalizovanou hmotností, vakuově
testovaný.
Tento kabel je osazen vysokonapěťovým kabelovým konektorem, splňujícím vysoké požadavky
na bezpečnost v nepříznivých podmínkách. Reference v renomovaných kosmických programech.
Letectví
Testovací, vícežilový kruhový kabel určený
pro civilní nebo vojenské systémy s oranžovou
barvou opláštění. K dispozici ve stíněném nebo
nestíněném provedení.
Ideální pro spojení různých čidel, testovacích
a zkušebních zařízení v letectví.
Obranné technologie
Kabely a lanka vyrobené dle norem MIL, vhodné
k nasazení pro vozidla a rakety obranných
technologií.
Komplexní zákaznické, vysoce kompaktní a vícežilové kruhové kabely, nabízené v různých rozměrech. K dispozici již od délky 50 m a jako náhrada
drahých kabelových svazků.
Ropný a plynárenský průmysl
Spolehlivé a odolné vysokonapěťové zapalovací
kabely. Vhodné pro nasazení v ropném
a plynárenském průmyslu nebo ve vysokovýkonových elektronických zařízeních s maximálním
pulzním napětím 50 kV.
TE-Aktuell 8/16 | 7
Rozšíření šířky pásma pro všechny
osciloskopy WaveSurfer 3000
Rozšíření až do 750 MHz!
S volitelným rozšířením šířky pásma pro všechny
modely WaveSurfer 3000 můžete Vaše osciloskopy rozšířit až na 750 MHz! Nyní je k dispozici
osciloskop WaveSurfer 3074 s šířkou pásma 1 Hz
až 750 MHz, pamětí 10Mpts/ kanál a vzorkovací
rychlostí 4 GS/s prokládaně. Osciloskopy WaveSurfer 3000 jsou dále vybaveny pokročilým uživatelským rozhraním MAUI, které spojuje pokročilé
uživatelské rozhraní optimalizované pro dotykové
ovládání. Kombinace rychlé obnovovací frekvence
obrazovky (130 000 průběhů za sekundu), funkce
Historie pro zobrazení předchozí detekce a auto-
matického vyhledávání WaveScan dělá Wave
Surfer 3074 vyjímečným nástrojem pro vyhledání
a analýzu signálů.
Funkce LabNotebook dále umožňuje snadnou
dokumentaci naměřených signálů, které lze
zpětně analyzovat a to buď na osciloskopu nebo
v programu WaveStudio PC Utility.
Tradiční funkce a schopnosti lze dále volitelně
doplnit o funkční generátor, analýzu a dekódování
sériových sběrnic, logickou analýzu digitálních,
smíšených signálů ve spojení se šestnácti logickými kanály a digitální voltmetr a čítač.
Více informací získáte zde:
www.telemeter.info Webcode
Hotline: +420 385 310 637
Email: [email protected]
Nový software pro osciloskopy HDO 4000
„Power Measure and Analysis Software“
S tímto novým software lze měřit a analyzovat
jednotlivé charakteristiky měničů napětí a spínacích prvků. Jednotlivé body zapnutí, vypnutí
a vodivostních ztrát jsou v průbězích proudu
a napětí od sebe barevně odlišeny.
Software lze dále použít pro kritická měření
ve výkonových spínacích prvcích, pro analýzu
řídicí smyčky a harmonickou analýzu na napájecím vedení. Je možné využít i automatického
měření ztrát a výkonů.
Mezi další funkce patří:
쐍 Rychlá analýza výkonových měničů
쐍 Automatické měření
쐍 Barevně označené překrytí pro identifikaci
výkonových ztrát
쐍 Kontrola řídicích smyček a časová analýza
쐍 Měření v souladu s normou IEC 61000-3-2
Více informací získáte zde:
www.telemeter.info Webcode
Hotline: +420 385 310 637
Email: [email protected]
20504
20503
8 | TE-Aktuell 8/16
Vysokovýkonné chlazení pomocí kapalinových
chladicích zařízení
pro průmyslové a medicínské systémy a zařízení
Kapalinová chladicí zařízení jsou uzavřené jednotky, ve kterých cirkuluje chladicí kapalina z předem
dané teploty na požadovanou hodnotu.
Naše nová produktová řada zahrnuje 2 skupiny:
1. skupina
U této skupiny s označením "WL" se jedná o kapalinové chladicí systémy založené na kapalinové
výměně tepla. V těchto případech odvádí chladicí
kapalina (voda nebo směs voda-glykol) teplo přes
kapalinový okruh. Zařízení jsou k dispozici v chladicím výkonovém rozsahu od 500 do 5000 W
a mohou být provozována s napětím 230 V AC.
2. skupina
U této skupiny s označením "WLK" jsou pro chlazení těles a sestav pod okolní teplotu kapalinová
chladicí zařízení k dispozici s integrovaným kompresorem. Teplotní rozsah je nastavitelný od +5°C
do +30°C.
Příklady použití:
쐍 bezpečnostní řídicí systémy: skenery pro letiště
a veřejná zařízení
쐍 medicínská technika: zařízení pro radiační
terapii
쐍 průmyslové a procesní technologie: rentgenové
systémy pro bezpečnostní techniku a testování
materiálů, nedestruktivní zkušební zařízení
Hotline: +420 385 310 637
Email: [email protected]
Generování signálů pomocí TGR6000
Tento vysokofrekvenční generátor s rychlou a programovatelnou funkcí rozmítání (sweep) se vyznačuje hlavně nízkou hladinou šumu u výstupního
signálu. Frekvenční rozsah se pohybuje od 10 MHz
až do 6 GHz, od -110 dBm až do +7 dBm.
Na zařízení lze nastavit dva druhy rozmítání.
První je stupňovité, kde se nadefinují startovací
a konečné body a dále body, které jsou mezi
těmito obsaženy. Průběh mezi těmito body může
být logaritmický nebo lineární. Je nutné nastavit
také časový průběh.
Ve druhém typu rozmítání je nadefinován každý
bod, frekvence, úroveň a doba přechodu mezi jednotlivými body – takto lze nastavit až 1000 bodů.
Přístroj disponuje pamětí až pro 12 nastavení přístroje a až 16 nastavení pro funkci rozmítání. Lze
jej vzdáleně ovládat s pomocí počítače přes LAN,
USB, RS232 nebo GPIB.
TGR6000 se používá v případech, kdy jsou vyžadovány přesné výstupní signály a průběhy.
Z tohoto důvodu a vzhledem k poměrně nízké
investici nalézá tento frekvenční generátor
použití při EMC měření.
Více informací získáte zde:
www.telemeter.info Webcode
Hotline: +420 385 310 637
Email: [email protected]
20030
TE-Aktuell 8/16 | 9
Rozšíření stávajících laboratorních zdrojů řady MX
Série MX180T / MX180TP
Stávající řada laboratorních zdrojů MX byla dále
rozšířena o dva modely MX180T resp. MX180TP
s maximálním napětovým výstupem až 120 V
a proudovým výstupem až 20 A. Celkový výkon
těchto zařízení je 378 W.
Tyto nové laboratorní zdroje mají tři výstupy,
z nichž dva jsou výkonové a jeden doplňkový
disponující max. 12 V a 3 A.
Ovládání je jednoduché, intuitivní pomocí klávesnice a otočného knoflíku na čelním panelu.
Podsvícený LCD displej s vysokým rozlišením
umožní přehledné nastavení každého kanálu.
Vaše nastavené hodnoty pak lze snadno uložit
přímo v přístroji (lze uložit až 50 hodnot).
Model MX180TP je vybaven komunikačním
rozhraním RS232, GPIB, USB a LAN (LXI).
Výška přístroje je 3U.
www.telemeter.info Webcode
MX1
Hotline: +420 385 310 637 | [email protected]
Laboratorní zdroj QL355TP – detailní popis
Bezkonkurenční přesnost, vysoké rozlišení a stabilita jakož i nízké hodnoty šumu - to jsou jen některé z vlastností, kterými se vyznačuje lineárně regulovaný laboratorní zdroj QL355TP. Tento přístroj disponuje třemi výstupy, z nichž u dvou lze
nastavit různé hodnoty napěťového a proudového
rozsahu, třetí výstup je pak k dispozici od 1 až 6 V
a 0 na 3 A.
V případě poruchy na jednom z výstupů je k dispospozici funkce „Open-Collector“ pro ovládání
alarmu. Tato funkce se aktivuje v případě přepětí,
přehřátí nebo chybného Sense-propojení.
�
쐉
�
�
씈
�
쐈
�
쐅
Více informací získáte zde:
www.telemeter.info Webcode
�
41664
Hotline: +420 385 310 637
Email: [email protected]
�
� 16-bit rozlišení, 1 mV přesnost
� Různé hodnoty napěťového a proudového
rozsahu
� Rozlišení 0,1 mA
� Aktivace výstupů individuálně nebo společně
� Ovládání pomocí otočného kolečka
P-provedení – programovatelný přes
USB, RS232, GPIB a LAN
�
�
� Možnost propojení výstupů, Master-Slave
� Sense svorky
쐅 Až 160 paměťových míst s nastavením napětí
a proudu
� Třetí výstup 1-6 V při 3 A
쐎 P-provedení s dalšími výstupy na zadní straně,
bezpečnostní svorky pro konektory 4 mm,
vodiče a vidlicové svorky
쐈 Ochrana proti přepětí a vysokému proudu
쐉 Zobrazení výkonu (V x A)
씈 Přímé zadání hodnot pomocí klávesnice
10 | TE-Aktuell 8/16
Přenosná spouštěcí baterie
Model GPU 12 V/24 V GA
GPU (Ground Power Unit) 12 V GA je malá spouštěcí olověná baterie, která poskytuje proud až
925 A při 12 V. Tento externí zdroj s praktickým
držadlem šetří integrované baterie malých letadel
resp. vrtulníků pro jiné provozní zásahy.
K dispozici máme také poněkud větší verzi –
GPU 12 V/24 V GA s kapacitou baterie 29 Ah.
U tohoto GPU je zvlášť pozoruhodná možnost
přepnutí z 12 V na 24 V. Oba systémy umožňují
zapnutí nebo vypnutí přepínačem s aretací pomocí
klíče. Součástí těchto přenosných baterií je také
NATO-konektor a kabel s krokodýlími svorkami.
Lze je používat např. pro údržbu, předletovou
přípravu a vlastní startovací procesy, tam kde není
k dispozici síťové připojení. Tyto přístroje jsou
velmi robustní, bezúdržbové a odolné proti
povětrnostním vlivům.
Telemeter Electronic je servisní středisko Powervamp, díky kterému získáváte jistotu servisní podpory těchto zařízení i po záruční době.
www.telemeter.info Webcode
36809
Hotline: +420 385 310 637
Email: [email protected]
Moderní a cenově výhodný pozemní napájecí zdroj
Mobilní 400-Hz-Converter
Každé letadlo, které je na zemi, potřebuje pro
provoz palubních systémů pozemní napájecí zdroj.
Naše zařízení GPU PV90-3 / PV45-1 je toto externí napájení schopno poskytnout.
Vzhledem k tomu, že "srdce" celého systému s
hlavní elektronikou může být nahrazeno ve velmi
krátkém čase a přímo na místě, lze tak v případě
poruchy významně snížit časové prostoje. Letadlo
je tak možno rychle uvést opět do provozu.
Výhody PV90-3/PV45-1
쐍 Cenově zajímavé a tiché řešení
쐍 Rychlá výměna, modulární sestavení
komponentů
쐍 Moderní napájení pro letadla a vrtulníky
쐍 Nízká hmotnost
쐍 Mobilní nebo stacionární použití
Více informací získáte zde:
www.telemeter.info Webcode
Hotline: +420 385 310 637
Email: [email protected]
40130
TE-Aktuell 8/16 | 11
Spolehlivé vyvážení vírníků
Vibrex 2000 plus je přístroj pro měření vibrací
a vyvážení, který se používá nezávisle na typu
vírníku nebo vrtulníku. Tento spolehlivý měřicí
systém vypočítává a analyzuje vyvážení rotoru
nebo vrtule v širokém frekvenčním rozsahu.
Jednoduchá metoda měření zajistí redukci vibrací.
Díky váhovému vyvážení (tj. přidání nebo odebrání vyvažovacích tělísek uvnitř nebo vně rotoru)
se výrazně zvyšuje životnost stroje + se zvyšuje
letový komfort.
Přístroj provádí automatický výpočet pomocí několika senzorů namontovaných v blízkosti pohybujících se částí, které detekují chyby vyvážení.
Fotobuňka měří rychlosti otáčení vrtule pomocí
reflexních pásků a následně tato důležitá data
dodává vyvažovacímu systému.
Všechny informace zpracovává řídicí jednotka
přístroje, která následně navrhne řešení.
Více informací získáte zde:
www.telemeter.info Webcode
C416
Hotline: +420 385 310 637
Email: [email protected]
Naše Down- a Datenlinkspektrum
Námi nabízená Down- a Datenlinkspektrum nalézají uplatnění pro nejrůznější aplikace.
Nezáleží na tom, zda bude zařízení využíváno
na zemi, na vodě nebo ve vzduchu!
Na uvedeném obrázku znázorňujeme různá
modelová řešení aplikací, která dokážeme pokrýt
tímto adaptabilním systémem.
Všeobecně se Downlink-systém vyznačuje širokým
pásmem přenosu na velké vzdálenosti. Kromě
toho mohou být tyto vzdálenosti výrazně prodlouženy použitím létajících přepojovacích stanic.
Rádi Vám vytvoříme komplexní řešení, které bude
přizpůsobeno k Vaší individuální aplikaci.
Více informací získáte zde:
www.telemeter.info Webcode
Hotline: +420 385 310 637
Email: [email protected]
40001
12 | TE-Aktuell 8/16
50 W Low PIM koaxiální zátěž
S frekvenčním pásmem 698 až 2700 MHz
Pasivní intermodulační produkty jsou vyvolány
především mechanickými prvky a jejich materiálovými přechody na tvarových spojích. Tyto intermodulace jsou smíšené produkty, které překryjí
přenosový signál a tím generují nežádoucí šum.
Pro účinné potlačení rušivých vlivů byly vyvinuty
zátěže s nízkým pasivním intermodulačním chováním. V těchto případech jsou rušivé signály ve
frekvenčním rozsahu mezi 698 MHz a 2700 MHz
redukovány o více než 165 dBc.
Tato vysoká kvalita signálu je nezbytná k zajištění
standardů v oblasti telekomunikací. Rovněž kvalita přenosu, rozsah a selektivita je požadována při
rozdělení signálu v budovách, stadionech atd.
Zátěže mají zvýšenou ochranu krytím na IP66
a proto jsou vhodné pro použití ve venkovním
prostředí. S výkonem 50 W, širokým frekvenčním
pásmem a různými možnostmi koaxiálních konektorů jsou ideální volbou v oblasti telekomunikací!
„Hot switching“
Koaxiální polovodičový spínač pro výkony do 2 W, frekvenční rozsah 850 až 2700 MHz
„Hot switching“ je termín používaný pro přepínání VF signálu pod zatížením. Širokopásmové
koaxiální polovodičové spínače s výkonem signálů
do 1 W jsou běžně nabízeny na trhu různými
výrobci. V případě požadavku přepínání vyšších
výkonů je již u širokopásmových provedení s "hot
switching" hledání vhodných dodavatelů obtížnější.
Příkladem naší celé produktové řady širokopásmových vysokovýkonných spínačů je SP6T PIN
přepínač, který pracuje ve frekvenčním rozsahu
850 MHz až 2,7 GHz a spíná maximální výkon
signálu pod zatížením do 2 W. Otevřené výstupy
přepínače nejsou stanoveny, pulzní zatížení lze
spínat až do 15 W výkonu signálu (při maximální
povolené šířce pulzu 1 μs). Tento polovodičový
spínač je předurčen pro aplikace v oblasti mobilních rádiových spojů a také pro rozhlasové komunikace jako jsou WLAN, Bluetooth, ZigBee, HiperLAN, WirelessUSB, HomeRF, bezdrátové
mikrofony a Short Range Devices (SRD).
Tato série splňuje zvýšené mechanické požadavky
pro letecké aplikace dle normy MIL.
Kromě uvedeného spínače jsou k dispozici další
varianty v různých frekvenčních rozsazích – SPST,
SP2T, SP3T, SP4T, SP5T, SP6T, SP7T a SP8T.
Více informací získáte zde:
www.telemeter.info Webcode
C160
Hotline: +420 385 310 637
Email: [email protected]
Vysokovýkonové zatížení na malém prostoru
1200 W Stripline zátěž v provedení ze substrátu hliník-nitrid
Vysokovýkonové zátěže jsou nabízeny jako koaxiální zařízení od Telemeter Electronic přesahující
i 100 kW. S vysokou hustotou výkonu jsou ale
realizovatelné také v provedení stripline.
Tato námi nabízená zátěž může na základě speciálního výrobního procesu disponovat zatižitelností
až 1200 W – díky tomu představuje největší nám
známou zatižitelnost zátěže na bázi hliník-nitrid.
Výkon zachycuje plocha 32 x 48 mm – a následně
se předává na chladicí plochu.
Se šířkou frekvenčního pásma DC do 1 GHz
a vynikajícím VSWR (méně než 1 : 1.06) je zátěž
vhodná především pro stavby rozhlasových stanic,
aplikace v lékařské technice nebo výzkumu.
Lze ji tedy použít všude tam, kde je požadován
vysoký výkon v co nejmenším prostoru!
Zátěž se vyrábí z teplovodivého substrátu hliníknitrid. Výhodou tohoto materiálu je jeho zdravotní
nezávadnost. Při výrobě, zpracování a používání
výrobku se neuvolňují žádné pro životní prostředí
nebezpečné látky. V případě Vašeho zájmu nás
neváhejte kontaktovat!
Více informací získáte zde:
www.telemeter.info Webcode
Hotline: +420 385 310 637
Email: [email protected]
C102
TE-Aktuell 8/16 | 13
Nízkošumový ultra-širokopásmový zesilovač –
je to možné?
1 kHz až 7,8 GHz s hodnotou šumu 2,8 dB!
Požadavek na velkou šířku pásma a nízkou
hodnotu šumu se nemusí nutně vylučovat.
Při vývoji řady zesilovačů ABxx803 byl kladen
požadavek na optimalizaci hladiny šumu
při co největší šířce frekvenčního pásma.
Výsledkem je 7 různých zesilovačů s dolní frekvenční mezí od 1 kHz do 3 GHz. Širokopásmové
zesilovače mají obvykle mnohem vyšší hodnoty
šumu - proto je hladina šumu této řady zesilovačů
zvláště pozoruhodná.
Další speciální přednosti jsou:
쐍
쐍
쐍
쐍
쐍
쐍
Výroba v Německu, krátké dodací lhůty
100% kontrola všech parametrů před dodáním
Úpravy dle požadavků zákazníka
Napájecí svorka s ochranou proti přepólování
Malé rozměry 45,1 x 33,4 x 24 mm (d x š x v)
VF-těsné hliníkové frézované pouzdro
Tyto zesilovače jsou obzvláště zajímavé pro širokopásmové děliče, multikopplery nebo matrixové
systémy. Používají se také v telekomunikačních
systémech jako předzesilovače, např. na spektrálních analyzátorech, v laboratořích nebo
zkušebních zařízeních.
Více informací získáte zde:
www.telemeter.info Webcode
C184
Hotline: +420 385 310 637
Email: [email protected]
Vysokovýkonný T-přepínač pro letecké a kosmické aplikace
Série 511H
Na kvalitu a spolehlivost komponentů používaných v leteckém a kosmickém průmyslu jsou kladeny nejvyšší požadavky. Aby mohl být odpovídající produkt schválen k používání, musí nejprve
projít velmi náročnými testovacími procedurami.
Tyto výrobky musí odolat vnějším vlivům jako jsou
otřesy, vibrace, kosmické záření atd. Musí vykazovat maximální funkčnost v co nejmenší konstrukci.
Požadován je tedy všestranný produkt, který je
bezpečný, robustní a zároveň lehký a kompaktní.
Z těchto požadavků se vycházelo a tvořily základ
při vývoji přepínače série 511H.
Přepínač je vybavený 4 konektory, přičemž lze vždy 2 sepnuté polohy přepnout na dvě zbývající.
"T" přepínač má 3 možné stavy spínání, které
jsou podle jednotlivých konektorů následující:
쐍 pozice 1 a 2 lze přepnout do pozice 3 a 4
쐍 pozice 1 a 3 lze přepnout do pozice 2 a 4
쐍 pozice 1 a 4 lze přepnout do pozice 2 a 3
Díky tomu je možno v co nejmenším možném
prostoru a s co nejnižší hmotností dosáhnout
maximální funkční šířky pásma.
Tyto přepínače se používají v různých mezinárodních satelitních programech pro telekomunikace,
TV, rozhlas, meteorologie a také pro civilní a vojenský průzkum.
Řada
Popis
Frekvence
GHz
WSVR
(max.)
Izolace
dB (min.)
Útlum
dB(max.)
Hmotnost
g (max.)
Počet spín.
cyklů (min)
Výkon
W CW
511H
Vysoký výkon
0,36 – 0,38
1,22 :1
60
0,10
210
100.000
200
511H
Střední výkon
1,0 – 8,8
1,25 :1
60
0,24
670
100.000
35
511H
Střední výkon
2,5 – 4,38
1,25 :1
60
0,20
195
100.000
140
511H
Střední výkon
DC– 4
1,25 :1
60
0,25
95
100.000
260
14 | TE-Aktuell 8/16
Pouzdra a frézované díly
Náš program zahrnuje výrobu standardních pouzder pro elektroniku a elektrotechniku, letectví a optický průmysl. Nabízíme široký výběr různých provedení, jejichž
flexibilita umožňuje jejich mnohostranné využití v univerzálních aplikacích.
Na základě Vašich požadavků jsme schopni dodat produkty od jednotlivých kusů až
po sériová množství. Naše materiály jsou charakteristické svou kvalitou, stabilitou,
funkčností a stálostí.
Kontaktujte nás – vypracujeme Vám řešení dle Vašich potřeb!
19" systémy
Profilová pouzdra
쐍 Různé výšky
쐍 Robustní
쐍 VF-těsné
쐍 Velmi stabilní
쐍 VF stíněné
쐍 Různé typy spodních a horních dílů
Frézovaná pouzdra
Stínící boxy
쐍 Různé verze a velikosti
쐍 VF-těsná a lehká konstrukce
쐍 Kompaktní a přenosný
EMC stínící box
쐍 Vybaven rozhraními
Kazetová pouzdra
쐍 Formát Eurocard 3U a 6U
쐍 Možné šířky 5 až 28 TE
쐍 Stínění VF komponentů
Výjimečné služby
pro Vaše pouzdra
Zakázková výroba
쐍 Úprava standardních pouzder
쐍 Prototyp / sériová výroba
dle specifikace nebo výkresu
vč. osazení
Frézování CNC
쐍 Přesné frézované díly
dle požadavků zákazníka
Zákaznické výhody
Mechanické zpracování
쐍 Různé povrchové úpravy
(broušení, tryskání, eloxování,
chromování, poniklování, pozlacení,
postříbření, leštění, chemické moření)
쐍 Vrtání, závitování, frézování
(např. otvory pro konektory, LED diody,
DC průchodkové filtry, přepínače)
쐍 Popisy sítotiskem nebo gravírováním
Více informací získáte zde:
쐍 Rychlé dodací lhůty standardních typů
쐍 Individuální úpravy
쐍 Odstupňované ceny i při malých odběrech
www.telemeter.info Webcode 10090
Hotline: +420 385 310 637
Email: [email protected]
TE-Aktuell 8/16 | 15
Naše řešení filtrů pro Vaše
vysokofrekvenční aplikace
Náš široký sortiment zahrnuje filtry pro komerční rozhlasové oblasti, mobilní rádiové spoje, letectví, kosmonautiku, vojenské aplikace a výzkum. K dispozici jsou tyto
filtry ve frekvenčním rozsahu od několika kHz až do rozsahu několika GHz. Vyberte
si mezi diskrétními komponenty, koaxiální konstrukcí nebo komplexními systémy.
Ať už se jedná o horní propusti, dolní propusti, pásmové propusti, pásmové zádrže
nebo kombinace různých typů filtrů – Telemeter Electronic Vám nabízí tyto filtry
a sestavy filtrů v nejvyšší kvalitě! Sdělte nám své požadavky, vyhotovíme Vám řešení pro Vaši individuální aplikaci.
Pevné filtry
쐍 Koaxiální, vlnovodové, pájitelné
쐍 Frekvenční rozsah 1 MHz a 94 GHz
쐍 Horní propust, dolní propust, pásmová propust nebo pásmová zádrž
Sestavy filtrů
쐍 Individuální řešení dle specifikace zákazníka
쐍 Cosite systémy pro snížení vzájemného rušení mezi více
vysílači a přijímači
Laditelné filtry / Hopping filtry
쐍
쐍
쐍
쐍
Jako pásmové propusti nebo pásmové zádrže
Koaxiální, vlnovodové nebo SMD
Frekvenční rozsah mezi 1,5 MHz a 18 GHz
Manuelně nebo digitálně nastavitelné (u Hopping filtrů nastavení pouze digitální)
Diplexery, duplexery, multiplexery
쐍 Koaxiální, vlnovodové, pájitelné
쐍 Frekvenční rozsah 80 MHz až 93 GHz
Průchodkové filtry a kondenzátory
쐍 Pájitelné, šroubovací nebo k nalisování
쐍 Jednotlivé filtry nebo skupina filtrů
쐍 K dispozici L, T, C, Pi filtry nebo jako filter Arrays
Více informací získáte zde:
www.telemeter.info Webcode 10070
Hotline: +420 385 310 637
Email: [email protected]
Vaše
výhody
16 | TE-Aktuell 8/16
Elektronický novinkový
servis (ENS)
Snadno získáte aktuální informace!
쐍
쐍
쐍
쐍
jednoduché a efektivní získání nových informací
automatický přístup k novinkám v dané oblasti
informace k aktuálnímu stavu techniky
možnost získání informací k novým technologiím
Vyberte si z oblastí, které Vás zajímají:
첸
VF a mikrovlnná technika
첸
EMC
첸
topné prvky
첸
chladicí prvky
첸
ventilátory
첸
senzory
첸
měřicí technika
첸
elektronika pro letectví
첸
napájecí zdroje
첸
kabely, konektory, pouzdra
Informace
쐍 osobní poradenství na místě, po telefonu nebo
na výstavách ve Vašem regionu
쐍 přehledové prospekty a literatura k různým tématickým celkům, katalogové listy v tištěné i elektronické podobě
쐍 TE Aktuell – vlastní časopis o novinkách z různých
oblastí
쐍 produktová videa na www.youtube.com/user/
TEGmbH
Sklad a logistické centrum
쐍 flexibilita a rychlost dodávek díky vlastním
skladovým zásobám
쐍 možnost využívání rámcových ročních objednávek
a dodávek dle potřeby v průběhu roku
쐍 efektivní optimalizování procesů dodávek
쐍 vyřizování vývozních a dovozních povolení včetně
celních formalit
Certifikace
쐍 Vzhledem k naší činnosti v leteckém průmyslu nám
byl od srpna 2015 udělen certifikát EN9100, který
potvrzuje splnění vyšších požadavků na kvalitu také
v leteckém průmyslu.
Certifikát EN9100 vychází z certifikátu ISO9001
a současně tento certifikát zahrnuje.
Naši partneři se mohou kdykoliv informovat on-line
o stavu naší certifikace v informačním systému IAQG
(Internationalen Aerospace Quality Group).
Česká Republika
Telemeter Electronic s.r.o.
České Vrbné 2364
370 11 České Budějovice
tel. +420 3 85 310 6 37
fax +420 3 85 510 1 24
[email protected]
www.telemeter.info
Německo
Telemeter Electronic GmbH
Joseph-Gänsler-Straße 10
86609 Donauwörth
tel. +49 906 70693-0
fax +49 906 70693-50
[email protected]
www.telemeter.info
Švýcarsko
Telemeter Electronic GmbH
Romanshornerstr. 117
8280 Kreuzlingen
tel. +41 71 6992020
fax +41 71 6992024
[email protected]
www.telemeter.info
Máme pro Vás řešení ...

Podobné dokumenty
