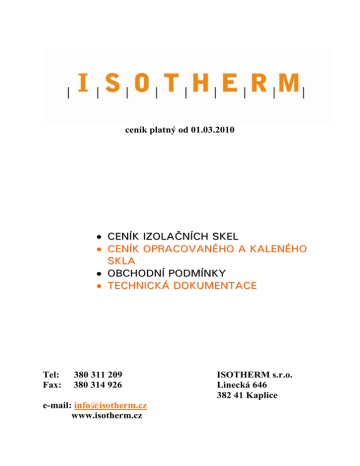

ceník platný od 01.03.2010
CENÍK IZOLAČNÍCH SKEL
CENÍK OPRACOVANÉHO A KALENÉHO
SKLA
OBCHODNÍ PODMÍNKY
TECHNICKÁ DOKUMENTACE
Tel:
Fax:
380 311 209
380 314 926
e-mail: [email protected]
www.isotherm.cz
ISOTHERM s.r.o.
Linecká 646
382 41 Kaplice
Obsah
Všeobecné informace ................................................................................................................. 1
Technický popis izolačního skla ................................................................................................ 2
Technické údaje izolačních skel ................................................................................................. 2
Ceník izolačních dvojskel .......................................................................................................... 4
Ceník ozdobných příček ............................................................................................................. 5
Ceník ostatních skel ................................................................................................................... 7
Ceník vrstvení a smaltování skel .............................................................................................. 18
Přirážka za nepravidelné tvary ................................................................................................. 20
Ceník opracování ...................................................................................................................... 21
Maximální rozměry kalených skel ........................................................................................... 26
Bezpečnostní Tetra mříže ......................................................................................................... 27
Doprava a skladování ............................................................................................................... 29
Montážní podmínky izol. skel .................................................................................................. 29
Montážní podmínky izol. skel – způsoby zasklívání ............................................................... 31
Montážní podmínky izol. skel – umístění podložek ................................................................ 32
Údržba skel ............................................................................................................................... 33
Náležitosti objednávky ............................................................................................................. 34
Reklamační podmínky.............................................................................................................. 35
Povolené odchylky, tolerance rozměrů .................................................................................... 38
Všeobecné informace
Charakteristika
Izolační skla firmy ISOTHERM s.r.o. jsou vyráběna osvědčenou technologií dvoustupňového
těsnění (butyl, polysulfid nebo polyuretan).
Pro své vynikající vlastnosti (izolační, protihlukové, protisluneční, reflexní, bezpečnostní)
jsou v široké míře používány ve stavebnictví do oken, dveří a na celoskleněné fasády.
V porovnání s jednoduchým zasklením umožňuje izolační dvojsklo snížení tepelných ztrát o
38% až 80% dle typu a provedení izolačního dvojskla.
Dodavatelské a obchodní údaje
Cena: - vypracování cenové nabídky do 48 hodin
- ceny jsou stanoveny bez DPH
- dopravné za zboží nad 25 000.- Kč (z ceníkových cen) zdarma do 100 km
Maximální vyrobitelný rozměr (dvojskla):
Minimální vyrobitelný rozměr (dvojskla):
Maximální vyrobitelný rozměr (kalené sklo):
3500 x 2500 mm (nebo max. 250 kg)
350 x 200 mm
2400 x 4500 mm (v závislosti na tl. a typu
skla)
Minimální vyrobitelný rozměr (kalené sklo):
250 x 100 mm
(Skla nad maximální a pod minimální rozměr nebo nad max. hmotnost – po dohodě s výrobcem)
-
pro dané izolační sklo je rozměr omezen velikostí a tloušťkou nejslabší tabule dle
statických možností viz, tabulka doporučených max. rozměrů (str. 4)
Změny objednávek: po zaslání objednávky je možno provádět změny rozměrů a storna jen
s výslovným souhlasem naší firmy.
Dodací podmínky: podle specifikace (již od 48 hod.)
Doprava: zajištěna výrobcem (mimo vykládky)
Balení: zboží je baleno na vratných stojanech, je-li vyžádáno jiné balení, je třeba, aby tak
bylo uvedeno při zadání objednávky.
Zapůjčené stojany vrací zákazník na vlastní náklady.
Zapůjčení stojanů: do 5-ti dnů - zdarma
od 5-ti dnů - poplatek za zapůjčení 100.- Kč/den
Maximální lhůta zapůjčení 30 dnů, není-li dohodnuto jinak.
Po lhůtě návratnosti účtujeme penále ve výši 100% ceny stojanu (tj. 15 000.- Kč/ks).
Dodaný materiál: Při dodání vl. materiálu pro kalení či do izol. skla neručíme za jeho
kvalitu popř. poškození
Záruka:
5 let na nerušený jasný průhled izolačním dvojsklem (záruka se nevztahuje na izolační
dvojskla tvořená skly ornamentálními).
Na ostatní skla je poskytována záruka dle Obchodního zákoníku
Konzultační servis: bezplatné poradenství při výběru různých typů dvojskel
Reklamace – viz. reklamační podmínky str. 35
1
Technický popis izolačního skla
sklo – veškeré typy plochého skla Float + speciální skla
Distanční rámeček – používané tloušťky 6 – 24 mm
Molekulové síto – vysoušedlo na bázi zeolitů
Butyl – první stupeň utěsnění dvojskla nanášený za tepla
Polyuretanový nebo polysulfidový dvousložkový tmel – druhý stupeň utěsnění
vulkanizující na vzduchu
6. Meziprostor – vyplněn vzduchem nebo plynem (argon, krypton nebo směs plynů dle
požadavků na vlastnosti dvojskla)
1.
2.
3.
4.
5.
Řezy izolačních skel
Technické údaje izolačních skel
INFORMATIVNÍ HODNOTY
Typ
(mm)
2x4
2x5
2x6
2x8
Plošná
hmotnost
(kg/m2)
Prostup
světla
%
Tolerance
tloušťky
(mm)
Tolerance
rozměru
(mm)
Max.doporuč.
délka strany
(m)
Max.doporuč.
plocha
(m2)
Max.doporuč.
poměr stran
20
25
30
40
82
81
81
79
+/-1
+/-1
+/-1
+/-1
+/-1,5
+/-1,5
+/-2,0
+/-2,5
2400
3000
4000
4000
2,83
4,5
6,8
10,0
1:6
1:10
1:10
1:10
2
INFORMATIVNÍ HODNOTY
Typ
Sloţení
Vzduch.mezera
Jednoduché sklo
Izolační sklo
Izolační sklo
1 x Float
2 x Float
3 x Float
ClimaGuard
Premium
ClimaGuard
Premium
ClimaGuard 1.0
Float + CG
Premium
Float + CG
Premium + argon
Float+CG 1.0
+argon
ClimaGuard
Premium
ClimaGuard
Premium
ClimaGuard
Premium
ClimaGuard
Premium
ClimaGuard 1.0
U (kw/m2K)
16
12 + 12
15 – 16
Prostup světla
%
90
82
75
79
15 – 16
75
1,1
15 – 16
71
1,0
CG Premium + CG
Premium + krypton
10 – 12
69
0,9
CG Premium +
Float +CG
Premium + Argon
CG Premium +
Float +CG
Premium + Argon
CG Premium +
Float +CG
Premium + Krypton
CG 1.0 + Float +
CG 1.0 + Argon
2 x 12
70
0,7
2 x 16
70
0,6
2 x 12
70
0,5
2 x 16
58
0,5
5,34
2,8
2,0
1,4
Protihluková ochrana (skla s protihlukovou ochranou)
Protihlukový útlum (Rw)
Sloţení
35
37
38
39
41
29
30
32
34
40
42
43
44
50
Stratophone 33.2
Stratophone 44.2
Stratophone 55.2
Stratophone 66.2
Stratophone 88.2
4 – 12 – 4
4 – 16 – 4
5 – 12 – 4
6 – 16 – 4
6 – 15 – Stratophone 44.2
6 – 15 – Stratophone 66.2
10 – 15 – Stratophone 44.2
10 – 15 – Stratophone 66.2
Stratoph. 44.2 – 20 – Stratoph. 66.2
Uvedené hodnoty protihlukového útlumu jsou pouze orientační.
Izolační skla, která mají ve skladbě vrstvené sklo, mohou sloužit zároveň jako bezpečnostní
zasklení.
3
Ceník izolačních dvojskel
Standardní izolační dvojskla – U(kw/m2K) 2.8
- složení Float 4/6 - 18/Float 4 ceník viz. tabulka
- hodnota U platí při dodržení meziskelního prostoru 16 mm
Izolační dvojskla se sníţenou hodnotou U(kw/m2K)
- U 1.4 složení Premium 4 mm/16/Float 4 ceník viz tabulka
- U 1.1 složení Premium 4 mm/16 + argon/Float 4 ceník viz. tabulka
hodnota U platí při dodržení meziskelního prostoru 16 mm
- U 0,9 složení Premium 4 mm/12 + krypton, nerez. rámeček/Premium 4
hodnota U 0,9 platí při dodržení meziskelního prostoru 10 - 12 mm
*Při použití rámečkové šíře větší než 12 mm negarantujeme hodnotu U 0,9. Pokud zákazník
bude požadovat rámeček širší než 12 mm, budeme účtovat k ceně +600 Kč/m2 za krypton.
Příplatky
- ARGON
- KRYPTON (12 mm rámeček)
- UV tmel
- nanesení UV tmelu na přesah
- rozebírání a oprava izol. skla
složitosti. Provedené opravy jsou bez záruky.
Příplatek za rámeček 20 – 24 mm
Příplatek za rámeček nad 24 mm
Příplatek k izol. dvojsklu s přesahem
Příplatek plast. rámeček**
Příplatek nerezový rámeček**
Příplatek nerezový rámeček černý**
Příplatek Thermix šedý 10,12,14,16 mm**
Příplatek Swisspacer 12, 16 mm**
Příplatek Swisspacer V 12, 16 mm**
Příplatek TGI – W
46.- Kč/m2
- 1.150.- Kč/m2
- 400.- Kč/m2
- 200.- Kč/bm
- 300.- - 1.000.- Kč dle rozměru a
+ 10 % ze základního ceníku
+ 45 % ze základního ceníku
+ 10 % za každý přesah z ceny dvojskla
+ 120,00 Kč/m2 (cena platí pro rozměry 0,30-2m2)
+ 70,00 Kč/m2 (cena platí pro rozměry 0,30-2m2)
+ 120,00 Kč/m2 (cena platí pro rozměry 0,30-2m2)
+ 112,00 Kč/m2 (k hliníkovému rámečku)
+ 100,00 Kč/m2 (k hliníkovému rámečku)
+ 150,00 Kč/m2 (k hliníkovému rámečku)
+ 70,00 Kč/m2 (k hliníkovému rámečku)
ZÁKLADNÍ CENY IZOLAČNÍCH DVOJSKEL
minimální účtovatelná plocha je 0,3 m2
PLOCHA
m2
od – do
0,30 – 3,00
3,01 – 4,00
nad 4,01
CENA
KČ/m2
U(kw/m2K)
2.8
U(kw/m2K)
1.4
794.993.1.191.-
904.1.130.1.356.-
U(kw/m2K)
1.1
950.1.188.1.425.-
U(kw/m2K) U(kw/m2K) U(kw/m2K)
1.1
1.0
0.6
(nerezový
rámeček)
(nerezový
rámeček)
(hliníkový
rámeček)
1.020.1.275.1.530.-
1.120.1.375.1.630.-
1.429.1.786.2.144.-
Cena je jednotná pro rámeček: 06,08,10,12,14,15,16,18 mm. Toto neplatí pro hodnotu U 0.9
s Kryptonem viz. výše uvedené.*
**cena od 3,01 – 4,00 m2 + 25 %
**cena nad 4,01 m2 + 50 %
4
Ceník ozdobných příček
Možnost vsazení pouze u distančních rámečků od šířky 12 mm. Standardně se nedodávají
antivibrační čočky. Z důvodu možného zažloutnutí nebo spadnutí. Antivibrační čočky se
budou dodávat pouze na výslovné přání zákazníka. Výše zmíněné zažloutnutí nebo spadnutí
čočky není důvodem pro oprávněnou reklamaci, protože tato závada nemá vliv na užitnou
hodnotu izolačního skla.
Doporučená max. průběžná délka příčky je 80 cm. Při délce nad 80 cm je zákazník ve
vlastním zájmu povinen konzultovat zakázku s výrobcem. Pokud tak neučiní, nemůže poté
uplatňovat reklamaci – zvýšené prohýbání příček uvnitř izolačního skla. Tolerance na
umístění příček se vztahuje pouze na jednotlivé sklo ne na celé sestavy skel.
Uvedené ceny jsou za 1 bm příčky.
Příčky HELIMA „2000“
Barva
Standardní
Dekor
Bílá/barva
Bílá/dekor
Zlatá
Nestandardní
Bílá/nestandardní
18 mm
130.195.195.208.262.508.508.-
26 mm
156.234.234.250.314.534.534.-
45 mm
250.375.375.400.628.628.-
Kombinace šířek je možná u všech typů příček HELIMA.
Standardní barvy:
Imitace dřeva (dekor):
bílá
sepiověhnědá
mahagonověhnědá.
čokoládověhnědá
černohnědá
červenohnědá
RAL 9010
RAL 8014
RAL 8016
RAL 8017
RAL 8022
RAL 8012
tmavě zelená
světlý bronz
tmavý bronz
zelená
oranžovohnědá
RAL 6009
C 33 AHNLICH
C 34 AHNLICH
RAL 6005
RAL 8023
světlý dub
středně tmavý dub
tmavý dub
strukturovaný mahagon
okrově hnědá
strukturovaná bílá
zlatý dub
horská borovice
smrk
borovice douglaska
struktura oregon
douglasie W.
EICHE HELL
EICHE MITTEL
MOOREICHE
MAHAGONI
OCKERBRAUN
WEISSE STRUKTUR
GOLDEN OAK
BERGKIEFER
FICHTE
DOUGLAS
OREGON-3
DOUGLASIE W.
Nestandardní barvy: veškeré odstíny dle vzorníku RAL – termín dodání dohodou.
(Minimální množství 20 bm – jinak po dohodě s výrobcem)
U příček šířky 45 mm jsou skladem (ostatní barvy na poptání):
bílá
čokoládověhnědá
čokoládověhnědá
černohnědá
světlý dub
světlý dub
středně tmavý dub
středně tmavý dub
RAL 9010
RAL 8017
RAL 8017/bílá
RAL 8022/bílá
EICHE HELL
EICHE HELL/bílá
EICHE MITTEL
EICHE MITTEL/bílá
tmavý dub
tmavý dub
strukturovaný mahagon
strukturovaný mahagon
okrově hnědá
okrově hnědá
zlatý dub
zlatý dub
MOOREICHE
MOOREICHE/bílá
MAHAGONI
MAHAGONI/bílá
OCKERBRAUN
OCKERBRAUN/bílá
GOLDEN OAK
GOLDEN OAK/bílá
5
Příplatky:
Za uchycení k distančnímu rámu: pravoúhlé
nepravoúhlé
Křížení: - pravoúhlé
- nepravoúhlé
- pravoúhlé kombinované
- nepravoúhlé kombinované
Jiné typy křížení – ceny dohodou.
20.-Kč/ks
40.-Kč/ks
50.-Kč/ks
100.-Kč/ks
100.-Kč/ks
140.-Kč/ks
Příplatek za ohýbané příčky (bm):
- příčka 18 mm
do min. průměru ohybu 350 mm příplatek 300%
- příčka 26 mm
do min. průměru ohybu 550 mm příplatek 300%
Ceník ozdobných příček:
Možnost vsazení pouze u distančních rámečků od šířky 12 mm.
HELIMA 8 x 1,5
Barva
Zlatá
Altdeutsch
Blei (olověná)
RAL 9010 (bílá)
Bronzo satinato
Cena/bm
156.177.177.177.- (nedá se ohýbat)
312.- (nedá se ohýbat)
HELIMA „DUPLEX“
Šířka
20 mm
24 mm
30 mm
Cena/bm
130.146.169.-
Příčky HELIMA (ALTDEUTSCH, BLEI, RAL 9010 a BRONZ)
- možnost pouze pravoúhlého křížení
Příčka 8 x 1,5 do min. průměru 200 mm
Duplex se nedá ohýbat, ale dá se
nahradit distančním AL rámečkem
Příplatek za ohýbané distanční rámečky (bm):
- rámeček 20 mm do min. průměru 200 mm
příplatek 300% z ceny DUPLEXU
- rámeček 24 mm do min. průměru 200 mm
příplatek 300% z ceny DUPLEXU
- rámeček 30 mm do min. průměru 200 mm
příplatek 300% z ceny DUPLEXU
Příplatek za barevné distanční rámečky:
- standardní barvy
- dekorové struktury dřeva (HOLZDEKOR)-viz. Vzorník HELIMA 2000
70.-Kč/bm
70.- Kč/bm
(pouze omezený sortiment – po dohodě s výrobcem)
Standardní barvy distančních rámečků: (dodací termín po dohodě s výrobcem)
- zlatá (Gold)
- bílá – RAL 9010
- sepiově hnědá – RAL 8014
- černohnědá – RAL 8022
Ostatní nestandardní barvy (veškeré odstíny vzorníku RAL) – příplatek po dohodě
s výrobcem.
6
Ceník ostatních skel
FLOAT
Minimální účtovatelná plocha jednoduchého řezaného skla je 0,3 m2.
----------------------------------------------------------------------------------------------------------------název
max. rozměr tabule
cena za jedn. přirážka
přirážka
sklo/m2
k dvojsklu
k trojsklu
-------------------------------------------------------------------------------------------- --------------------------------------------
šířka x výška
FLOAT 2 mm
2000 x 1605
200.---------FLOAT 3 mm
6000 x 3210
232.---------FLOAT 4 mm
6000 x 3210
308.---------FLOAT 5 mm
6000 x 3210
386.+ 130.FLOAT 6 mm
6000 x 3210
462.+ 206.FLOAT 8 mm
6000 x 3210
678.+ 422.FLOAT 10 mm
6000 x 3210
832.+ 576.FLOAT 12 mm
6000 x 3210
1.139.+ 883.FLOAT 15 mm
4500 x 3210
1.958.+ 1.702.BIOCLEAN 6 mm
6000 x 3210
1.150.+ 894.Clearvision/Optiwhite/Diamant 4 mm 3210 x 2250
583.+ 327.Clearvision/Optiwhite/Diamant 6 mm 3210 x 2250
875.+ 619.--------------------------------------------------------------------------------------------------------------------------SKLA S POKOVENOU VRSTVOU (6000 x 3210)
ClimaGuard Premium 4 mm
408.---------+ 110.ClimaGuard Premium 6 mm
564.+ 215.ClimaGuard Premium 8 mm*
804.+ 455.ClimaGuard 1.0 4 mm
508.+ 100.+ 155.ClimaGuard N3 4 mm (pouze pro trojskla)**
453.---------+ 155.ClimaGuard 1.0 6 mm
609.+ 260.+ 305.ClimaGuard N3 6 mm (pouze pro trojskla)**
609.---------+ 305.Planibel G 4 mm
662.+ 313.Planibel G 6 mm*
927.+ 578.SGG Planitherm One
508.+ 100.+ 155.Přirážka se připočítává k cenám dvojskel z tabulky str. 4 k hodnotám U 1.1 a k cenám izol. Trojskel
** na poptání
--------------------------------------------------------------------------------------------------------------------------PROBARVENÁ SKLA VE HMOTĚ (6000 x 3210)
PRIVA Float černý 6 mm
PLANIBEL zelený 4 mm
PLANIBEL zelený 6 mm
PLANIBEL zelený 8 mm
PLANIBEL bronz 4 mm
PLANIBEL bronz 5 mm
PLANIBEL bronz 6 mm
PLANIBEL bronz 8 mm
PLANIBEL šedý 4 mm
PLANIBEL šedý 5 mm
PLANIBEL modrý 6 mm
PLANIBEL modrý azur 8 mm
1.252.444.666.735.444.558.666.978.444.558.828.1.104.-
+
+
+
+
+
+
+
+
+
+
+
+
974.188.410.479.188.302.410.722.188.302.572.848.-
7
PROBARVENÁ SKLA S REFLEXÍ (6000 x 3210)
Minimální účtovatelná plocha jednoduchého řezaného skla 0,3 m2.
----------------------------------------------------------------------------------------------------------------název
cena za jedn. přirážka
přirážka
sklo/m2
k dvojsklu
k trojsklu
----------------------------------------------------------------------------------------------------------------------------------- -----
STOPSOL CLASSIC čirý 4 mm
STOPSOL CLASSIC čirý 6 mm
STOPSOL CLASSIC bronz 4 mm
STOPSOL CLASSIC bronz 6 mm
STOPSOL CLASSIC šedý 4 mm
STOPSOL CLASSIC šedý 6 mm
STOPSOL CLASSIC zelený 4 mm
STOPSOL CLASSIC zelený 6 mm
STOPSOL SUPERSILVER čirý 6
STOPSOL SUPERSILVER zelený 6
STOPSOL SUPERSILVER šedý 6
STOPSOL SUPERSILVER modrý 6
SUNGUARD light blue 52 6 mm
924.1.275.1.098.1.512.1.098.1.512.1.098.1.512.1.275.1.512.1.512.1.986.1.200.-
+ 668.+ 1.019.+ 842.+ 1.256.+ 842.+ 1.256.+ 842.+ 1.256.+ 1.019.+ 1.256.- *
+ 1.256.- *
+ 1.730.+ 944.-
* skla jsou pouze na objednávku – dodací lhůta min. 10 dnů, min. množství 50m2
ZRCADLA
Minimální účtovatelná plocha jednoduchého řezaného skla je 0,3 m2.
----------------------------------------------------------------------------------------------------------------název
max. rozměr tabule
cena za jedn. sklo/m2
přirážka k dvojsklu
----------------------------------------------------------------------------------------------------------------------------- -----------
ZRCADLO čiré 3 mm
3210 x 2250
399.ZRCADLO čiré 4 mm
3210 x 2250
483.ZRCADLO čiré 4 mm
2750 x 1605 Safe
1.645.- **
ZRCADLO čiré 5 mm
3210 x 2250
576.ZRCADLO čiré 6 mm
3210 x 2250
657.ZRCADLO špígl 3 mm 3210 x 2250
6.679.-*
ZRCADLO bronz 3 mm 2000 x 1605
519.-*
ZRCADLO bronz 4 mm 3210 x 2250
627.ZRCADLO šedé 3 mm 3210 x 2250
570.-*
ZRCADLO šedé 4 mm 3210 x 2250
690 .--------------------------------------------------------------------------------------------------------------------------* skla jsou pouze na objednávku – dodací lhůta min. 6 týdnů, min. množství 30m2
** na opracování tohoto zrcadla, přirážka jako na vrstvená skla
Lepící páska oboustranná, šířka 20 mm
Úchyty na zrcadlo, jednoduché
Úchyty na zrcadlo, dvojité
5.- Kč/bm
78.- Kč/balení
123.- Kč/balení
8
ORNAMENTÁLNÍ SKLA
Minimální účtovatelná plocha jednoduchého skla je 0,3 m2.
----------------------------------------------------------------------------------------------------------------název
tl.
max. rozměr tabule
cena za
přirážka k dvojsklu Kč/m2
mm
šířka x výška
jed.sklo Kč/m2
k ceně
--------------------------------------------------------------------------------------------------------------------------barva čirá
MADERA
GREPI 504
GREPI 504
KATHEDRAL klein
KONFETA 560
DUBOVÁ KŮRA
SILVIT 178
SAHARA
KATHEDRAL
ČINČILA 570
ČINČILA 570
GOTHIC 580
ALTDEUTSCH
DELTA 550
NIAGARA 530
MASTERCARE
MASTERCARE
MASTERCARE
MASTERPOINT
MASTERLIGNE
FLUTES čirý
FLUTES matný
LISTRAL
PAVÉ
KRIZET
UADI
CALIFORNIA
4
4
6
4
4
4
4
4
6
4
8
4
4
4
5
4
6
8
4
4
4
4
4
4
4
5
4
1650 x 2160
1850 x 3350
1850 x 3350
1850 x 3350
1850 x 1200
1850 x 3350
1650 x 2500
1650 x 2160
1850 x 3350
1650 x 2160
1850 x 4000
1610 x 2130
1650 x 2160
1420 x 2160
1610 x 2130
2000 x 3210
2000 x 3210
2040 x 3210
2000 x 3210
2000 x 3210
1610 x 2130
1610 x 2130
2160 x 1650
2250 x 3210
1650 x 2130
2250 x 3210
1605 x 2550
1.053.501.756.501.501.501.663.501.756.663.1.383.1.173.1.131.801.933.930.1.731.2.163.1.230.1.230.606.1.326.693.3.549.606.4.026.2.955,-
+ 797.+ 245.+ 500.+ 245.+ 245.+ 245.+ 407.+ 245.+ 500.+ 407.+ 1.127.+ 917.+ 875.+ 545.+ 677.+ 674.+ 1.475.+ 1.907.+ 974.+ 974.+ 350.+ 1.070.+ 437.+ 3.293.+ 350.+ 3.770.+ 2.699,-
--------------------------------------------------------------------------------------------------------------------------barva bronz
DUBOVÁ KŮRA
SILVIT 178
ČINČILA 570
DELTA 550
ALTDEUTSCH
MADERA
4
4
4
4
4
4
2540 x 1850
1600 x 2500
1650 x 2500
1420 x 2160
1650 x 2160
2160 x 1650
618.885.885.1.008.1.353.1.251.-
+ 362.+ 629.+ 629.+ 752.+ 1.097.+ 995.-
--------------------------------------------------------------------------------------------------------------------------barva ţlutá
BUCNY 575
PLÁSTVE
5
4
1850 x 2540
2000 x 1600
621.804.-
+
+
365.548.-
--------------------------------------------------------------------------------------------------------------------------ostatní
*PAVÉ ZELENÝ 5 mm
3210 x 1800
4.455.-
+ 4.199.-
* takto označená skla jsou pouze na objednávku – dodací lhůta min. 6 týdnů, min. množství 30m2
9
BEZPEČNOSTNÍ SKLA
LEPENÉ SKLO – VSG
----------------------------------------------------------------------------------------------------------------název
max.rozměr tabule
cena za
přirážka k dvojsklu Kč/m2
šířka x výška
jed.sklo Kč/m2
k ceně dvojskla
--------------------------------------------------------------------------------------------------------------------------Stratobel 6,4 (3/0.4/3)
6000 x 3210
753.+ 497.Stratobel 6,8 (3/0.8/3)
6000 x 3210
1.106.+ 850.Stratobel 7,5 (3/1.5/3)
6000 x 3210
1.464.+ 1.208.Stratobel 8,4 (4/0.4/4)
6000 x 3210
1.057.+ 801.Stratobel 8,8 (4/0.8/4)
6000 x 3210
1.306.+ 1.050.Stratobel 10,4 (5/0.4/5)
6000 x 3210
1.260.+ 1.004.Stratobel 10,8 mm
6000 x 3210
1.480.+ 1.224.Stratobel 12,4 mm
6000 x 3210
1.320.+ 1.064.Stratobel 12,8 mm
6000 x 3210
1.708.+ 1.452.Stratobel 16,8 mm
6000 x 3210
2.390.+ 2.134.Stratobel 6,4 s ml. fólií
6000 x 3210
1.295.+ 1.039.Stratobel 8,4 s ml. fólií
6000 x 3210
1.495.+ 1.239.Stratobel 10,4 ml. fólií
6000 x 3210
1.806.+ 1.550.Stratobel 6,4 Top N
6000 x 3210
1.306.+ 1.050.Stratobel 6,8 Top N
6000 x 3210
1.422.+ 1.166.Stratobel 8,4 Top N
6000 x 3210
1.509.+ 1.253.Stratobel 8,8 Top N
6000 x 3210
1.761.+ 1.505.Stratophone/Silence 44.2
6000 x 3210
2.380.+ 2.124.Stratophone 55.2*
6000 x 3210
2.727.+ 2.471.Stratophone 66.2*
6000 x 3210
2.979.+ 2.723.Stadip silence 33.1 Ultra N 6000 x 3210
2.437,+2.181,Stadip silence 44.2 One
6000 x 3210
3.518,+3.262,CG 6,4 1.0 Lami
6000 x 3210
1.917,+1.661,CG 8,8 1.0 Lami
6000 x 3210
3.162,+2.906,SGG Stadip 9.5 (4/1.5/4)
3210 x 2250
2.036,+1.780,SGG Stadip 9.5 Ultra N
3210 x 2250
2.932,+2.676,DRÁTOSKLA
DRÁTOSKLO 6 mm
3300 x 2040
914.+ 658.DRÁTOSKLO leštěné 6 mm 3300 x 1985
4.806.+ 4.550.DRÁTOSKLO S čiré 6 mm 3050 x 1850
966.+ 710.DRÁTOSKLO S br. 6 mm
2520 x 2040
1.148.+ 892.--------------------------------------------------------------------------------------------------------------------------* takto označená skla jsou pouze na objednávku – dodací lhůta min. 6 týdnů, min. množství 30m2
10
PÍSKOVANÁ A MATOVANÁ SKLA
----------------------------------------------------------------------------------------------------------------název
max.rozměr tabule
cena za
přirážka k dvojsklu Kč/m2
šířka x výška
jed.sklo Kč/m2
k ceně dvojskla
--------------------------------------------------------------------------------------------------------------------------Glamat 2 mm
2000 x 1650
339.---------FLOAT 4 mm
2400 x 1605
608.+ 352.FLOAT 6 mm
2400 x 1605
762.+ 506.FLUTES písk.
3210 x 2250
1.326.+ 1.070.LACOMAT white 4 mm
3210 x 2250
1.110.+ 854.LACOMAT classic 4 mm
3210 x 2250
1.110.+ 854.Matelux 4 mm
3210 x 2000
945.+ 689.Matelux 5 mm
3210 x 2000
1.032.+ 776.Matelux 6 mm
3210 x 2000
1.119.+ 863.Matelux 8 mm
3210 x 2000
1.221.+ 965.Matelux 10mm
3210 x 2000
1.419.+ 1.163.Matelux 12mm
3210 x 2000
1.689.+ 1.433.Matelux zelený 4 mm
3210 x 1800
1.512.+ 1.256.Matelux zelený 5 mm
3210 x 1800
1.860.+ 1.604.Matelux bronz 4 mm
3210 x 2000
1.521.+ 1.265.Matelux růžové 5mm
3210 x 1800
3.061.+ 2.805.Matelac silver grey 6 mm
3210 x 2550
1.934.----------Matelac ocel. šedý RAL9006 6 3210 x 2550
2.990.-----------Matelac čirý RAL9010 6mm 3210 x 2550
2.274.----------Matelac pur white 9003/clearvision 6 mm 3210 x 2550 2.630.----------Matelac luminous red RAL1586 6 mm
3210 x 2550 2.274.----------Matelac silver bronze 6mm
3210 x 2550
1.934.----------OPALIKA
1600 x 1400
4.800.+ 4.544.-
11
LAKOVANÁ SKLA (dodací termín po dohodě s dodavatelem)
----------------------------------------------------------------------------------------------------------------název
cena za
přirážka k dvojsklu Kč/m2
jed.sklo Kč/m2
k ceně dvojskla
--------------------------------------------------------------------------------------------------------------------------LACOBEL pure white RAL 9003
LACOBEL soft white RAL 9010
LACOBEL fuchsia RAL 4006 *
LACOBEL pearl white RAL 1013*
LACOBEL light beige RAL 1015*
LACOBEL classic beige RAL 1014
LACOBEL luminous red REF 1586*
LACOBEL dark red RAL 3004
LACOBEL classic grey RAL 7035
LACOBEL metal grey RAL 9006*
LACOBEL rich aluminium RAL 9007*
LACOBEL metal taupe REF 0627*
LACOBEL pastel blue REF 1603*
LACOBEL metal blue REF 1435*
LACOBEL luminous blue RAL 5002*
LACOBEL pastel green REF 1604
LACOBEL luminous green REF 1164 *
LACOBEL jungle green REF 0667*
LACOBEL light brown REF 1236
LACOBEL dark brown RAL 8017*
LACOBEL rich gold REF 0327*
LACOBEL rich copper REF 0128*
LACOBEL classic black RAL 9005
LACOBEL starlight black REF 0337*
LACOBEL classic orange RAL 2001
1.230.990.990.990.990.990.990.990.990.990.990.990.990.990.990.990.990.990.990.990.990.990.990.990.990.-
+ 974.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.+ 734.-
* takto označený materiál není skladem, dodací termín na poptání
12
TVRZENÉ SKLO FLOAT – ESG
Minimální účtovatelná plocha jednoduchého skla je 0,3 m2.
----------------------------------------------------------------------------------------------------------------název
Max. možná řezaná míra
cena za
přirážka k dvojsklu Kč/m2
jed.sklo Kč/m2
k ceně
-----------------------------------------------------------------------------------------------------------------------Float 4 mm
2100 x 1100
655.+ 399.Float 5 mm
3660 x 2400
819.+ 563.Float 6 mm
4800 x 2400
983.+ 727.Float 8 mm
4800 x 2400
1.310.+ 1.054.Float 10 mm
4800 x 2400
1.636.+ 1.380.Float 12 mm
4800 x 2400
2.076.+ 1.820.Float 15 mm
4800 x 2400
5.550.---------Float 19 mm
3210 x 2100
7.600.---------BIOCLEAN 6 mm
4500 x 2400
1.570.+ 1.314.Clearvision/Optiwhite/Diamant 4 mm 3210 x 2250 1.208.+ 952.Clearvision/Optiwhite/Diamant 6 mm 3210 x 2250 1.812.+ 1.556.--------------------------------------------------------------------------------------------------------------------------TVRZENÉ SKLO S POKOVENOU VRSTVOU – ESG
Climaguard Premium T 4 mm U 1,1
1.425.Climaguard Premium T 6 mm U 1,1
1.817.SGG Planitherm Ultra II U 1.1 4 mm*
1.425.SGG Planitherm Ultra II U 1.1 6 mm*
1.817.SGG Planitherm One II U 1.0 4 mm*
1.954.SGG Planitherm One II U 1.0 6 mm*
2.366.Climaguard NT 8 mm U 1,1*
4500 x 2100
2.386.Planibel G 4 mm
1700 x 700
1.311.Planibel G 6 mm*
4500 x 2100
1.603.-
+ 1.076.+ 1.468.+ 1.076.+ 1.468.+ 1.605.+ 2017.+ 2.037.+ 962.+ 1.254.-
Přirážka se připočítává k cenám dvojskel z tabulky na str. 4 k hodnotám U 1,1
------------------------------------------------------------------------------------------------------------------------------ --------
BEZPEČNOSTNÍ SKLA PROBARVENÁ VE HMOTĚ - ESG
PRIVA Float černý 6 mm
2.100.PLANIBEL zelený 4 mm
866.PLANIBEL zelený 6 mm
1.255.PLANIBEL zelený 8 mm
1.658.PLANIBEL bronz 4 mm
866.PLANIBEL bronz 5 mm
1.020.PLANIBEL bronz 6 mm
1.255PLANIBEL bronz 8 mm
1.658.PLANIBEL šedý 4 mm
866.PLANIBEL šedý 5 mm
1.020.PLANIBEL modrý 6 mm
1.668.PLANIBEL modrý 8 mm
2.224.-
+ 1.844.+ 610.+ 999.+ 1.402.+ 610.+ 764.+ 999.+ 1.402.+ 610.+ 764.+ 1.412.+ 1.968.-
13
BEZPEČNOSTNÍ SKLA PROBARVENÁ S REFLEXÍ – ESG
----------------------------------------------------------------------------------------------------------------název
cena za
přirážka k dvojsklu Kč/m2
jed.sklo Kč/m2
k ceně
-----------------------------------------------------------------------------------------------------------------------STOPSOL CLASSIC čirý 4 mm
STOPSOL CLASSIC čirý 6 mm
STOPSOL CLASSIC bronz 4 mm
STOPSOL CLASSIC bronz 6 mm
STOPSOL CLASSIC šedý 4 mm
STOPSOL CLASSIC šedý 6 mm
STOPSOL CLASSIC zelený 4 mm
STOPSOL CLASSIC zelený 6 mm
STOPSOL SUPERSILVER čirý 6
STOPSOL SUPERSILVER zelený 6
STOPSOL SUPERSILVER šedý 6
STOPSOL SUPERSILVER modrý 6
SUNGUARD light blue 52 6 mm
1.484.1.955.1.658.2.192.1.658.2.192.1.658.2.192.1.955.2.192.2.192.2.666.2.000.-
+ 1.228.+ 1.699.+ 1.402.+ 1.936.+ 1.402.+ 1.936.+ 1.402.+ 1.936.+ 1.699.+ 1.936.- *
+ 1.936.- *
+ 2.410.+ 1.744.-
* Položky takto označené nejsou skladem, ale je možné je dodat v prodlouženém termínu dohodou.
14
BEZPEČNOSTNÍ ORNAMENTÁLNÍ SKLA – ESG
Minimální účtovatelná plocha jednoduchého skla je 0,3 m2.
----------------------------------------------------------------------------------------------------------------název
tl.
max. rozměr tabule
cena za
přirážka k dvojsklu Kč/m2
mm
šířka x výška
jed.sklo Kč/m2
k ceně
--------------------------------------------------------------------------------------------------------------------------barva čirá
MADERA
4
2100 x 1100
1.517.+ 1.261.GREPI 504
4
2100 x 1100
1.061.+ 805.GREPI 504
6
2500 x 1300
1.596.+ 1.340.KATHEDRAL kl. 4
2100 x 1100
1.061.+ 805.KONFETA 560
4
2100 x 1100
1.061.+ 805.DUBOVÁ KŮRA 4
2100 x 1100
1.061.+ 805.SILVIT 178
4
2100 x 1100
1.223.+ 967.SAHARA
4
2100 x 1100
1.061.+ 805.KATHEDRAL
6
2500 x 1300
1.596.+ 1.340.ČINČILA 570
4
2100 x 1100
1.223.+ 967.ČINČILA 570
8
2400 x 2160
2.503.+ 2.247.GOTHIC 580
4
2100 x 1100
1.733.+ 1.477.ALTDEUTSCH
4
2100 x 1100
1.895.+ 1.639.DELTA 550
4
2100 x 1100
1.361.+ 1.105.NIAGARA 530
5
2500 x 1300
1.633.+ 1.377.MASTERCARE
4
2100 x 1100
1.490.+ 1.234.MASTERCARE
6
3210 x 2000
2.571.+ 2.315.MASTERCARE
8
3210 x 2400
3.283.+ 3.027.MASTERPOINT 4
2100 x 1100
1.790.+ 1.534.MASTERLIGNE 4
2100 x 1100
1.790.+ 1.534.FLUTES čirá
4
2100 x 1100
1.166.+ 910.FLUTES písk.
4
2100 x 1100
1.886.+ 1.630,LISTRAL
4
2100 x 1100
1.253.+ 997.PAVÉ
4
2500 x 1300
4.109.+ 3.853.ALTBURG
4
2100 x 1100
825.---------UADI
5
3210 x 1800
4.726.+ 4.470.--------------------------------------------------------------------------------------------------------------------------barva bronz
DUBOVÁ KŮRA 4
2100 x 1100
1.178.+ 922.SILVIT 178
4
2100 x 1100
1.445.+ 1.189.ČINČILA 570
4
2100 x 1100
1.445.+ 1.189.DELTA 550
4
2100 x 1100
1.568.+ 1.312.ALTDEUTSCH
4
2100 x 1100
2.084.+ 1.828.MADERA
4
2100 x 1100
1.811.+ 1.555.--------------------------------------------------------------------------------------------------------------------------barva ţlutá
BUCNY 575
5
2500 x 1300
1.321.+ 1.065.PLÁSTVE
4
2100 x 1100
1.364.+ 1.108.---------------------------------------------------------------------------------------------------------------------------
15
BEZPEČNOSTNÍ SKLA PÍSKOVANÁ A MATOVÁ - ESG
Minimální účtovatelná plocha jednoduchého skla je 0,3 m2.
----------------------------------------------------------------------------------------------------------------název
tl.
cena za
přirážka k dvojsklu Kč/m2
mm
jed.sklo Kč/m2
k ceně
--------------------------------------------------------------------------------------------------------------------------FLOAT 4 mm
2100 x 1100
955.+ 699.FLOAT 5 mm
2500 x 1300
1.119.+ 863.FLOAT 6 mm
4800 x 2400
1.283.+ 1.027.FLOAT 8 mm
4800 x 2400
1.610.+ 1.354.FLOAT 10 mm
4800 x 2400
1.936.+ 1.680.Matelux 4 mm
2100 x 1100
1.505.+ 1.249.Matelux 5 mm
2500 x 1300
1.642.+ 1.386.Matelux 6 mm
3210 x 2000
1.799.+ 1.543.Matelux 8 mm
3210 x 2000
2.081.+ 1.825.Matelux 10mm
3210 x 2000
2.419.+ 2.163.Matelux 12mm
3210 x 2000
2.829.+ 2.573.Matelux zelený 4 mm
3210 x 1800
2.201.+ 1.945.Matelux zelený 5 mm
3210 x 1800
2.470.+ 2.214.Matelux zelený 6 mm
3210 x 1800
2.631.+ 2.375.Matelux růžové 5mm
3210 x 1800
3.671.+ 3.415.-
Tvrzení materiálu zákazníka (dodaného materiálu)
Tloušťka
4 mm
5 mm
6 mm
8 mm
10 mm
12 mm
15 mm
19 mm
FLOAT
280 ,-
350 ,-
420 ,-
560 ,-
700 ,-
840 ,-
1600,-
2500,-
Příplatek za malé mnoţství
do 2,0 m2
od 2,01 – 5,0 m2
+ 40 %
+ 20 %
Podmínky a upozornění
Sklo musí být dodáno opracované, umyté a v kalitelném stavu. Součástí objednávky je dodací
list s rozměry, množstvím a typem skla.
Částka za kalení bude účtována i za rozbitá, poškozená skla.
Výrobce nenese odpovědnost za prasknutí dodaného materiálu při kalení
HST cena na poptání.
16
PROTIPOŢÁRNÍ SKLA
Minimální účtovatelná plocha jednoduchého skla je 0,3 m2.
Cena
tl.
Název
Max. rozměr
Kč/m2
(mm)
PYROGUARD
(oboustranně UV
odolný)
PROMAGLAS
PROMAGLAS
PROMAGLAS
PROMAGLAS
PROMAGLAS
PROMAGLAS
Cena
Kč/m2
jednoduché sklo
přir. k dvojsklu
EI*
min.
EW*
min.
7
1600 x 2700
9.000,-
8.744,-
-
30
7
8
17
17
25
35
2050 x 2950
2050 x 2950
2050 x 2950
2050 x 2950
2050 x 2950
2050 x 2950
8.300,10775,13.255,18.215,26.895,44.255,-
8.044,10.519,12.999,17.959,26.639,43.999,-
15
30
45
60
90
30
30
45
60
90
-
* EI – nepřekročení mezních teplot
EW – zachování integrity (celistvosti)
ŢÁRUVZDORNÁ SKLA (odolnost do 800°C)
Keralit 4mm
11.132,- (do plochy 0,08m2 účtujeme 13.310.-/m2)
17
Ceník vrstvení a smaltování skel
VRSTVENÍ SKEL
Minimální účtovatelná plocha jednoduchého skla je 0,5 m2.
čirá fólie
Tloušťka folie
0,38
0,76
1,14
1,52
Cena /m2
1000,1500,2000,2500,-
Tloušťka folie
0,38
0,76
1,14
1,52
Cena /m2
1300,1800,2400,3000,-
mléčná fólie
protihluková fólie
Tloušťka folie
0,76
Cena /m2
2300,-
Maximální rozměr 2600 x 4500 mm.
Přirážka za vrstvení skel s otvory + 100 Kč / otvor.
Nabídka barevných fólií – na vyžádání poskytneme bližší informace.
Tolerance vrstvených skel
Jednotlivá skla mohou být z výrobně-technických důvodů vzájemně posunuta. Tolerance jsou
přípustné dle následující tabulky.
Rozměry v mm
Š nebo V
≤ 1000
1000 < Š,V ≤ 2000
2000 < Š,V ≤ 4000
Š,V > 4000
Tolerance (mm)
+2/-2
+3/-3
+4/-4
+6/-6
Tolerance v tloušťkách
Základní síla
≤ 26 mm
≥ 26 mm ≤ 40 mm
≥ 40 mm
Tolerance
+1/-1
+2/-2
+2,5/-2,5
Přirážky za nadrozměr:
Hrana delší než 3000 mm + 40 % za sklo
Hmotnost větší než 100 Kg + 30 % za sklo
18
SMALTOVANÁ SKLA
Minimální účtovatelná plocha smaltování jednoduchého skla je 0,5 m2.
Cena pro základní odstíny RAL/m2, u skel tl. větší něž 5mm nutno připočíst broušení hran po obvodě.
Max. rozměr smaltovaného skla 2100 x 4500 mm. Při doobjednání skel neručíme za stejný odstín
smaltovaného skla.
Cena
Cena
1200,- Kč/m2 při objednání min. 10 m2 od jednoho odstínu RAL
2400,- Kč/m2 při objednání do 10 m2 od jednoho odstínu RAL
Daná cena je pouze za smaltování, nutno připočíst cenu skla + opracování.
Při doobjednávkách je nutno uvést, že se jedná o doobjednávku již vyráběné zakázky z důvodu
konečného RAL odstínu.
19
Přiráţka za nepravidelné tvary
Plocha tabulí zvláštních (jiných než pravoúhlých) tvarů se vypočte jako plocha nejmenšího
jím opsaného pravoúhelníku se zaokrouhlením jako u tabulí pravoúhlých tvarů.
U objednávek skel nepravidelných tvarů bez technické dokumentace (tech. výkres), které je
nutno vyrábět podle dodané šablony, účtujeme navíc k přirážce za nepravidelný tvar 50%.
Příklad kalkulace: Např.: Pokud je příplatek za elipsu 200%, tak za elipsu dle šablony je
účtována ještě přirážka 50% z příplatku za nepravidelný tvar elipsy (200%) = 300%
20
Ceník opracování
Přiráţky za řezané sklo:
- pravidelné tvary – v ceně řezaného skla
- nepravidelné tvary viz. strana 20
Ceny za broušení (minimální délka strany k účtování je 0,3 bm)
1. Pravidelné tvary
pro tloušťky od 2 do 5 mm
34.- Kč/bm
od 5,1 do 8 mm
45.- Kč/bm
od 8,1 do 12 mm
75.- Kč/bm
od 12,1 do 15 mm
220.- Kč/bm
od 15,1 do 19 mm
300.- Kč/bm
od 19,1 mm
dle dohody
2. Nepravidelné tvary
pro tloušťky od 2 do 5 mm
55.- Kč/bm
od 5,1 do 8 mm
65.- Kč/bm
od 8,1 do 12 mm
170.- Kč/bm
od 12,1 do 15 mm
350.- Kč/bm
od 15,1 do 19 mm
550.- Kč/bm
od 19,1 mm
dle dohody
Ceny za leštění (minimální délka strany k účtování je 0,3 bm)
1. Pravidelné tvary
pro tloušťky od 2 do 5 mm
49.- Kč/bm
od 5,1 do 8 mm
68.- Kč/bm
od 8,1 do 12 mm
140.- Kč/bm
od 12,1 do 15 mm
300.- Kč/bm
od 15,1 do 19 mm
500.- Kč/bm
od 19,1 mm
dle dohody
2. Nepravidelné tvary
pro tloušťky od 2 do 5 mm
75.- Kč/bm
od 5,1 do 8 mm
100.- Kč/bm
od 8,1 do 12 mm
270.- Kč/bm
od 12,1 do 15 mm
440.- Kč/bm
od 15,1 do 19 mm
600.- Kč/bm
od 19,1 mm
dle dohody
Ceny za leštění a broušení pod úhlem 0 – 45°
pro tloušťky
do 19 mm
pro tloušťky
nad 19 mm
200% přirážka k ceně broušení/leštění
400% přirážka k ceně broušení/leštění
sklo
0 –45°
21
Ceny za vrtání
Tloušťka
v mm
prům. 4 -36
prům. 45 -100
2 – 5 mm
5,1– 8 mm
8,1 – 12 mm
12,1 – 15 mm
15,1 – 19 mm
45.135.-
61.144.-
130.177.-
330.500.-
400.700.-
Pozn.: na opracovaný Connex a Drátoskla – přirážka na všechny ceny opracování hran a
vrtání 100%
Drážky pro šoupačky 100.- Kč/ks
Ceny za opracování hran „C“
Min. šířka rozměru
Max. šířka rozměru
Min. účtovatelná délka hrany
80 mm
2000 mm
0,3 bm
Broušená hrana pravidelná
Tloušťka
Cena/bm
4 mm
40.-
5 mm
6 mm
dle
dohody
dle
dohody
Leštěná hrana pravidelná
Tloušťka
Cena/bm
4 mm
60.-
5 mm
6 mm
dle
dohody
dle
dohody
PÍSKOVÁNÍ
Min. účtovatelná plocha
Max. výška rozměru
0,5 m2
2400 mm
Cena celoplošného pískování
300.-/m2
Cena pískování dle předlohy – dle náročnosti a velikosti předlohy
Lakování pískované plochy
Min. účtovatelná plocha
0,5 m2
Cena celoplošného lakování (Signapur – lak tvrzený pomocí UV)
600.-/m2
22
UPOZORNĚNÍ
Skla tloušťky 10, 12, 15, 19 mm nelze dodat se sámovanou hranou, ale minimálně s hranou
broušenou. Opracování je nutno připočítat k základní ceně.
Veškeré výrobky jsou v souladu s EN označovány trvalou značkou.
20 mm
ESG
20 mm
23
Rohové a okrajové výřezy
a) Hrany sámované
Tloušťka skla
4 – 8 mm
20 x 50
104,-
100 x 120
156,-
do 250 x 400
312,-
10 mm
182,-
228,-
468,-
12 mm
228,-
254,-
559,-
b) Hrany broušené a leštěné
Tloušťka skla
20 x 50
100 x 120
4 – 8 mm
163,-
234,-
475,-
10 mm
280,-
345,-
702,-
12 mm
299,-
416,-
845,-
do 250 x 400
větší výřezy jsou posuzovány jako zvláštní tvar viz. str. 20
Zaoblení rohů
Max. zaoblení rohů je R 10 mm
(na takto zaoblené rohy skel se nevztahuje přirážka za nepravidelný tvar).
Cena je stanovena za každý zaoblený roh
Tloušťka skla
technologicky sraţené
broušené
leštěné
Od 4 mm do 6 mm
40 ,-
60 ,-
Od 8 mm do 12 mm
90 ,-
100 ,-
120 ,-
Od 15 mm do 19 mm
140 ,-
170 ,-
200 ,-
Gravíry
matná gravíra
leštěná gravíra
75 ,-
500.- Kč/bm
600.- Kč/bm
Fazety
šířka fazety (mm)
10,15
20
30
35
40
45
Kč/bm
150.175.200.225.250.300,-
24
Omezení pro polohu otvorů u kalených skel
Průměr otvoru nesmí být menší než tloušťka skla.
a = vzdálenost otvoru od hrany
d = tloušťka skla
25
Maximální rozměry kalených skel
Minimální rozměr kaleného skla je 100 x 250 mm.
Max. rozměr skla float dle EN 12150-1
4.0 mm a více
1500 x 2500 mm
4.7 mm a více
2000 x 3000 mm
6.0 mm a více
2440 x 4800 mm
Max. rozměr skla s měkkou vrstvou dle EN 12150-1
4.0 mm a více
1400 x 2400 mm
4.7 mm a více
1500 x 2500 mm
6.0 mm a více
2000 x 3000 mm
TOLERANCE ROZMĚRŮ
Výchozí normou pro toleranci rozměrů je ČSN EN 12150 - 1
Jmenovitá tloušťka
d
3
4
5
6
8
10
12
15
19
Tolerance tloušťky pro druh skla
Float
+
+
/- 0,5
/- 0,2
+
+
/- 0,5
/- 0,2
+
+
/- 0,5
/- 0,2
+
+
/- 0,5
/- 0,2
+
+
/- 0,8
/- 0,3
+
+
/- 1,0
/- 0,3
+
nevyrábí se
/- 0,3
+
nevyrábí se
/- 0,5
+
nevyrábí se
/- 1,0
Vzorované (ornamentální )
26
Bezpečnostní Tetra mříţe
Bezpečnostní TETRA MŘÍŢ – TYP 001, 002, 003, 004, 005, 006, 007
-
meziskelní mříže – práškové vypalovací barvy různých odstínů vzorníku RAL.
Vyrobeno ze speciální tvrzené slitiny hliníku, odolného vůči korozi.
na tyto mříže je vydán atest proti vniknutí Kriminalistickým ústavem
Orientační cena za m2 je 3.000.- až 4.000.- Kč (dle typu mříže)
Obr. Izolační dvojskla s bezpečnostním zasklením
27
Přehled vyráběných vzorů mříţí
001
002
003
004
005
006
007
28
Doprava a skladování
Stojany nebo bedny se skly se převáží v krytých dopravních prostředcích nebo nízkostěnných
vozech za podmínky zajištění ochrany před atmosférickými srážkami. Doporučuje se ochrana
i před přímým slunečním zářením. Při dopravě, nakládání a vykládání skel musí být dodržena
opatření, zajišťující jejich ochranu před mechanickým poškozením a atmosférickými
srážkami. Při dopravě musí být stojany nebo bedny se skly umístěny vertikálně, ve směru
pohybu a upevněny tak, aby byla vyloučena možnost jejich posunu a kývání.
Skla se musí skladovat u výrobce a spotřebitele v suchých
krytých prostorách (chráněných před přímým slunečním
zářením) ve vybaleném stavu. Při skladování musí být
izolační skla postavena na hranu na stojany. Základna
stojanu musí být olepena plstí nebo gumou a mít úklon 10
– 15° k horizontále.
Mezi skly musí být umístěny proklady z korku, plsti, kartónu, gumy nebo papíru. Dovoluje se
skladovat skla v bednách za podmínky, že obal a prokladové materiály nebyly vystaveny
vlhkosti během dopravy.
Hlavní příčinou poškození skel je zejména nesprávné skladování a manipulace u odběratele
(na stavbách, přeprava v horizontální poloze atd.) nesprávný způsob zasklívání, špatně určená
šíře izolačního skla vzhledem k šíři zasklívací polodrážky (malá vůle), při aplikaci vnějších
folií a lepení vnějších lišt. Také tepelně indukované napětí nebo pohyby konstrukce rámu,
příp. kontakty s konstrukcí při používání, mohou vést k lomu skla. Pokud by bylo pnutí skla
přítomno již před zpracováním, toto zpracování by nebylo možné, sklo by se nedalo řezat atd.
Lom skla není žádný důvod k reklamaci v rámci naší záruky.
Maximální počet izolačních skel umístěných v jedné řadě za sebou:
do 1,5 m2
od 1,5 do 2 m2
nad 2 m2
20 ks
15 ks
10 ks
Montáţní podmínky izol. skel
29
Pro instalaci izolačních skel je nutné dodržet následující podmínky:
při zasklívání do drážkové tvorové konstrukce musí být dodrženy stanovené dilatační
spáry a vůle
dodatečné úpravy rozměrů izolačních skel nejsou přípustné
izolační sklo nesmí být v přímém kontaktu s ocelovou konstrukcí
otvorová konstrukce musí být dimenzována tak, aby po zasklení izolačním sklem
nedocházelo k deformacím
zasklívací drážka musí být suchá, bez prachu a mastnot a bez jakýchkoli výčnělků
Zasklívací drážka musí mít rozměry stanovené následující tabulkou
zasklívací drážka musí být opatřena odtokovým (odvzdušňovacím) kanálkem
oboustranné zatmelení obvodu izolačního dvojskla vůči konstrukci drážky a zasklívací
lišty musí být trvale pružné, těsné, odolné proti pronikání vlhkosti a proti změnám
teploty
nejmenší přípustná vzdálenost umístění izolačních skel od topných těles je 30 cm proti
ploše skla
skla je nutné chránit zejména při svařování, pokládání litého asfaltu, zednických prací
na základě zkušeností při zasklívání izolačních dvojskel (trojskel) do silikonového
lože nebo při podlepení distančních podložek silikonem bylo zjištěno, že při použití
nesprávného silikonového tmelu může docházet k difůzi rozpouštědel (obsažených
převážně v levných acetátových silikonech) a tím k narušování konzistence
primárního tmelu – butylu.
Pro zasklívání dvojskel (trojskel) v kombinaci se silikonem je důležité používat vždy
NEUTRÁLNÍ SILIKON – doporučený pro tyto účely výrobcem silikonu. Na požádání
jsme schopni doporučit odzkoušené zasklívací silikony.
A – tloušťka izolačního skla
B – nosné a distanční podložky
- délka: 80 až 100 mm
- šířka: A + 2 mm
- tloušťka: min. 5 mm
C – tloušťka těsnění: 3 mm
D – šířka zasklívací polodrážky: A + 2xC
E – hloubka zasklívací polodrážky:
- min. 18 mm (běžná zasklení)
- min. 30 mm (bezpečnostní zasklení)
30
Montáţní podmínky izol. skel – způsoby
zasklívání
Základní způsoby zasklívání:
1.Zasklívání do plného tmelového loţe:
Drážka tvorové konstrukce se přetmelí trvale plastickým tmelem, podle
typu okna se rozmístí podložky a vloží izolační sklo, které musí být po
obvodu odmaštěno. Poté se provede oboustranně po celém obvodu
dotmelení trvale pružným tmelem. Přebytečný tmel se odstraní a obvod
spáry se upraví zešikmením tmelu ve směru stékající vody.
2. Zasklívání pomocí těsnící pásky:
Těsnící páska se nalepí po celém obvodu drážky. Na ni se položí izolační
sklo, podloží se nosnými a vystředí distančními podložkami. Na obvod
izolačního skla se nalepí těsnící páska a nasadí se zasklívací lišta. Poté se celý
obvod uzavře trvale pružným vulkanizujícím tmelem a upraví tak, aby byla
hrana zešikmena ve směru stékající vody. Drážka musí být opatřena
odtokovým kanálkem (otvory o průměru 8 mm, vyústěné do exteriéru).
3. Tlakové zasklívání:
Používá se při zasklívání izolačních skel do kovových nebo plastových
otvorových konstrukcí. Těsnící profil odolný vůči atmosférickým vlivům má
funkci těsnění obvodu, a proto musí být v rozích svařený nebo lepený.
Vzhledem k tomu, že je funkce těsnění zabezpečena přítlakem, je důležité,
aby tento tlak nepřekročil 60 N/cm obvodu.
Jiné způsoby zasklívání vţdy konzultujte s výrobcem!
31
Montáţní podmínky izol. skel – umístění
podloţek
1.
2.
3.
4.
5.
6.
7.
pevné zasklení
kyvné okno
otočné okno kolem svislé osy
otočné okno kolem svislé osy
sklápěcí okno
otvírané a sklápěcí okno
otvírané okno
32
Údrţba skel
Odstraňování běţného znečištění:
Údržbu skel lze provádět pomocí obvyklých čistících prostředků, poté se sklo omyje čistou
vodou a osuší. Otisky prstů, mastné skvrny a skvrny po tmelu mohou být odstraněny
rozpouštědly jako je aceton, čpavek a metylaceton, přičemž musí být zabráněno styku
rozpouštědla s těsnícími prvky nebo dokonce jeho proniknutí do zasklívací drážky. Abrazivní
čistící prostředky, prostředky obsahující kyseliny, chlór, fluór nebo jiné alkálie nesmí být
použity. Mimo jiné je zakázáno používat jakéhokoliv pomocného nástroje s tvrdými,
špičatými nebo jinak ostrými hranami, aby se zabránilo poškození povrchu skla.
Odstraňování silného znečištění:
Při silném znečištění nebo v případech, kdy po skle stékají zbytky cementu, vápna, rzi apod.
se doporučuje častější čištění, aby se zabránilo hromadění usazenin. Při znečištění topným
olejem nebo podobnými látkami lze čištění provádět směsí čisté vody a oxidu céru
v koncentraci 50 až 160 g/l. Vlastní čištění se provádí lehkým tlakem na navlhčenou jelenici.
Postup lze opakovat. Po očištění se musí plocha dokonale opláchnout čistou vodou.
Upozornění:
Výše uvedené postupy lze aplikovat pouze na povrchy skla bez nanesených vrstev nebo
vrstvami, které se označují jako tvrdé. Čištění polotvrdých nebo jiných vrstev (nátěrů, potisků
apod.) se provádí podle pokynů výrobců vrstev.
33
Náleţitosti objednávky
-
jméno, adresa, IČO, DIČ, bankovní spojení a kontaktní osoba objednatele, údaje o
zápisu v OR
-
telefonické, faxové popř. elektronické spojení
-
požadovaný termín a místo dodávky zboží (zejména při dopravě na stavby)
-
přesnou specifikaci výrobku:
a) rozměr skla – šířka x výška (POZOR jako první se udává šířka skla), složení, počet
kusů, šíře rámečku a plnění plynem u dvojskel, druh opracování (u jednoduchých skel)
b) u nepravidelných tvarů výkresovou dokumentaci s číselnými kótami a všemi
potřebnými rozměry
c) u izolačních skel je nutno uvádět pozici umístění skla (ornament, Connex), pohled
zevnitř nebo zvenku hlavně u nepravidelných tvarů/v případě neuvedení bude
považována pohledová strana za vnitřní/
d) přesnou specifikaci meziskelních mřížek (šíře, barva, výkres rozložení – kotování
meziskelních mřížek je nutno uvádět od kraje skla na střed mřížky)
e) případné šablony musí být z pevnějšího materiálu a přesně popsány (název firmy,
složení skla, pohled zvenku, zevnitř atd.)
f) způsob přepravy (vlastní doprava nebo vozem dodavatele)
g) způsob balení (standardní balení na stojany)
34
Reklamační podmínky
případné reklamace mohou být uznány pouze při dodržení uvedených skladovacích a
manipulačních podmínek viz. str. 29 – 32, vady vzniklé nesprávným užitím výrobku
nelze uznat
každý odběratel skel musí vytvořit odpovídající skladovací podmínky, čímž také
mimo jiné zaručí dlouhodobou životnost skel a urychlí tím reklamační řízení
u reklamovaného skla musí být umožněno posouzení naším pracovníkem, v případě,
že je návštěva našeho pracovníka na místě reklamace bezdůvodná (jedná-li se o vady,
které nemohou být jako reklamace uznány), hradí reklamující veškeré náklady této
cesty
v případě oprávněné reklamace vadu odstraníme, pokud vadu nelze odstranit, dodáme
nový výrobek, jiné nároky (vzniklé v rámci výměny reklamovaného výrobku –
náklady na dopravu, montáž a demontáž) jsou vyloučené
reklamace včetně odstranění vady musí být vyřízena bez zbytečného odkladu,
nejpozději do 30 dnů ode dne uplatnění reklamace, pokud se prodávající se
spotřebitelem nedohodne na delší lhůtě
Náleţitosti podané reklamace
a) číslo a datum původní objednávky
b) číslo faktury
c) důvod reklamace
d) počet reklamovaných kusů skel a jejich specifikace
e) adresa, kde je možno reklamované sklo posoudit
Rozdělení vad – izolační skla
Vady zjevné
- vady vzniklé při dopravě dodavatelem (tj. prasklé sklo), je třeba ihned při převzetí
zakázky zaznamenat do dodacího listu. Pozdější reklamace této vady nebudou uznány.
Vady ostatní
- bodové a plošné vady skla
- nečistoty uvnitř izolačních dvojskel
- vady meziskelních mřížek aj.
Vady skryté
- za tuto vadu se považuje orosení izolačních dvojskel v meziprostoru. Výrobce
izolačních dvojskel ISOTHERM s.r.o. ručí za jasný a nerušený průhled bez výskytu
kondensačních par uvnitř dvojskla po dobu 5-ti let od dodání výrobku.
35
Rozdělení vad kaleného a opracovaného skla
Vady zjevné:
nadměrný průhyb skla, škráby, lošny . Vady zjevné nutno uplatňovat
neprodleně při převzetí výrobku. Závady nutno zaznamenat do dod. listu.
Vady ostatní:
nečistoty ve skle, bodové vady skla
UPOZORNĚNÍ : Vady jsou dle platné normy EN 12150-1 Tepelně tvrzené bezpečnostní
sklo. V případě doobjednání skel, dodavatel negarantuje stejný odstín
skla.
Upozorňujeme, že při posuzování těchto vad přihlížíme k normám na vady, které mají výrobci
plochého skla a dodavatelé materiálů pro výrobu izolačních dvojskel.
Reklamační lhůty:
Vady zboží je nutné uplatnit v následujících lhůtách:
- vady zjevné (např. prasklé sklo) – neprodleně při odběru zboží
- vady ostatní – po zjištění vady ihned reklamovat
Za závadu u dvojskel se nepovaţuje:
Výskyt interferencí
U izolačního dvojskla mohou vzniknout interference ve formě spektrálních barev. Optické
interference jsou charakteristickým jevem překrývání dvou nebo více světelných vln při
setkání v jednom bodě. Vznikají náhodně a nedají se ovlivnit.
Efekt dvojskel
Izolační dvojsklo má uzavřený objem vzduchu, jehož stav je určen barometrickým tlakem
vzduchu. Po zabudování, při změnách teploty, tlaku vzduchu vznikají krátkodobé konkávní
nebo konvexní prohnutí jednotlivých tabulí a tím i optická zkreslení. Tento jev je fyzikální
zákonitostí všech izolačních jednotek.
Kondenzace na vnějších plochách (rosení)
Tvorba rosy na tabuli izolačního skla směrem do místnosti je určena hodnotou „k“, vlhkostí
vzduchu a vnitřní a vnější teplotou. Orosení tabulí je podporováno omezenou cirkulací
vzduchu, záclonami atd. U izolačního dvojskla s obzvlášť vysokou tepelnou izolací se může
krátkodobě tvořit rosa na venkovní straně skla tehdy, když je vnější vlhkost velice vysoká a
teplota vzduchu je vyšší, než teplota povrchu tabule.
Smáčivost skel
Smáčivost povrchu vnější strany izolačního skla může být rozdílná, např. kvůli obtisku válců,
prstů, etiket, vyhlazovacím prostředkům apod.. Při vlhkém povrchu skla způsobeném
rosením, deštěm nebo vodou při čištění, se může rozdílná smáčivost stát viditelnou.
36
Izolační sklo s meziokenními příčkami
Nelze zabránit důsledkům vyplývajícím ze změn délky meziokenních příček způsobených
změnou teploty v meziskelní dutině. Viditelné řezy pilou a nepatrné odlupování barvy
v oblasti řezu jsou podmíněny výrobou. Odchylky od pravoúhlosti v rozdělených polích je
nutno hodnotit při zohlednění výrobních a montážních tolerancí. Při nepříznivých vlivech
okolí se mohou občas u příček vyskytnout klapavé zvuky.
Za závadu u kaleného skla se nepovaţuje:
Optická deformace
V průběhu procesu tepelného tvrzení je horké sklo v kontaktu s keram. válečky, kde dochází
ke zhoršení nerovnosti povrchu k povrchové deformaci, známé jako „ válečková vlna“
válečkovou vlnu lze obecně zaznamenat v odrazu. Skla, jejichž tloušťka je větší než 8 mm
mohou vykazovat znaky drobných vtisků v povrchu.
Anizotropie
Anizotropie se projevuje rušivými optickými jevy na kaleném skle, které se zvýrazňují při
určitých světelných podmínkách a polarizovaném světle. Projevují se jako různé vzory a
ornamenty. Tento jev je pro tepelně zpracované sklo fyzikálně podmíněný a charakteristický a
nemůže být předmětem reklamace. Vzniká jako dvojlomný efekt ve skle s rozdílným napětím
ve svém průřezu.
37
Povolené odchylky, tolerance rozměrů
Kvalita skla izolačních dvojskel
Odchylky rozměrů:
Maximální odchylka šířky a výšky skel u izolačního dvojskla:
- do 2 m délky +/- 2 mm
- více než 2 m délky +/- 3 mm
Maximální odchylka celkové tloušťky izolačního dvojskla ve složení:
- dvojsklo ESG, VSG +/- 1,5 mm
- trojsklo, ornamenty +/- 2 mm
Pro izolační skla platí:
Povolené vady:
1) pro okrajovou zónu drážky jsou povoleny
-
venku ležící ploché poškození – mušle, které neovlivňují pevnost skla
uvnitř leží ploché poškození – mušle, které neovlivňují pevnost skla
škrábance – neomezeně
2) Hlavní zóna
-
viz. Tabulka povolené vady plochého skla
38
Kvalita meziskelních příček
Odchylky rozměrů
Maximální odchylka rastru polí:
- do 1 m délky +/- 2 mm
- nad 1 m délky +/- 3 mm
maximální odchylka křížových a ostatních spojů +/- 1,5 mm
Škráby, skvrny, otřepy, nečistoty
- povoleny nerozeznatelné při běžném pohledu ze vzdálenosti 1 m
- u ohýbaných meziskelních příček povolena deformace tvaru profilu příčky + mírné
zvlnění profilu – dáno fyzikálními vlastnostmi materiálu
Průhyb izolačních skel:
U plochy do 1 m2 povolený průhyb +/- 2 mm na středu dvojskla, při teplotách shodných
s výrobními.
U plochy nad 1 m2 povolený průhyb +/- 3 mm na středu dvojskla, při teplotách shodných
s výrobními.
Průhyb kalených skel:
U kalených skel rozeznáváme dvojí prohnutí celkové a místní.
Celkové prohnutí – 3 mm/bm
Místní prohnutí – 0,3 mm/300 bm
39
Povolené vady plochého skla (hodnotí se ze vzdálenosti 1 m při běžném úhlu
rozhledu) dle ČSN EN 572-2, 572-3, 572-5, 572-6.
sklo Float – ČSN EN 572-2
Tolerance jmenovité tloušťky
Jmenovitá tloušťka (mm)
Tolerance (mm)
2
+/- 0,2
3
+/- 0,2
4
+/- 0,2
5
+/- 0,2
6
+/- 0,2
8
+/- 0,3
10
+/- 0,3
12
+/- 0,3
15
+/- 0,5
19
+/- 1,0
25
+/- 1,0
Tolerance jmenovitých rozměrů délky a šířky jsou +/- 5 mm.
Kategorie
A
B
C
D
Kategorie bodových vad
Rozměry jádra bodových vad (mm)
> 0,2 a ≤ 0,5
> 0,5 a ≤ 1,0
> 1,0 a ≤ 3,0
> 3,0
Úrovně přejímky pro bodové vady u dělených rozměrů
Kategorie vady
Průměr na 20 m2
Maximálně na každé tabuli
A
jakékoliv množství
jakékoliv množství
B
3
2
C
0,6
1
D
0,05
1, ale vady, které vedou
k lomu, nejsou dovoleny
POZNÁMKA – slovo
průměr se vztahuje ke
stanovení kumulativního
průměru v posledních 20 t
skla.
40
Leštěné sklo s drátěnou vložkou ČSN EN 572-3
Mezní tloušťky
Jmenovitá tloušťka (mm)
Mezní hodnoty (mm)
Minimum Maximum
6
6,0
7,4
10
9,1
10,9
Znázornění typů odchylek drátů
Bodové vady
a) Sférické a kvazisférické bodové vady vyskytující se ve styku s drátem nebo ve vzdáleností
od drátu ≤ 2 mm.
Jestliže větší rozměr je ≤ 2,0 mm, jsou přijatelné bez omezení.
Jestliže větší rozměr je < 2,0 mm a ≤ 4,0 mm, jsou přijatelné do 0,5 vady na m2. Jsou
nepřijatelné jestliže větší rozměr je > 4,0 mm.
b) Sférické nebo kvazisférické bodové vady nacházející se ve vzdálenosti od drátěné vložky
> 2,0 mm.
Jestliže větší rozměr je ≤ 1,0 mm, jsou přijatelné bez omezení.
Jestliže větší rozměr je > 1,0 mm a ≤ 4,0 mm, jsou přijatelné do 0,5 vady na m2.
Jsou nepřijatelné jestliže větší rozměr je > 4,0 mm.
c) Podlouhlé bodové vady šířky ≤ 1,0 mm.
Jestliže jejich délka je ≤ 1,0 mm, jsou přijatelné bez omezení.
Jestliže jejich délka je ≥ 1,0 mm a ≤ 5,0 mm, jsou přijatelné, jestliže jejich počet je ≤ 10 na
m2.
Jestliže jejich délka je > 5,0 mm a ≤ 10,0 mm, jsou přijatelné, jestliže jejich počet je ≤ 3 na
m2.
Jestliže jejich délka je > 10,0 mm a ≤ 15,0 mm, jsou přijatelné, jestliže jejich počet je ≤ 2 na
m2.
Jsou nepřijatelné jestliže jejich délka je > 15,0 mm.
d) Podlouhlé bodové vady šířky > 1,0 mm.
Jestliže větší rozměr je ≤ 4,0 mm, jsou přijatelné do 0,5 vady na m2.
Jsou nepřijatelné jestliže větší rozměr je > 4,0 mm.
41
Sklo vzorované s drátěnou vložkou ČSN EN 572-6
Dovolené odchylky jmenovité tloušťky
Jmenovitá tloušťka (mm)
Tolerance (mm)
6
+/- 0,6
7
+/- 0,7
8
+/- 0,8
9
+/- 1,5 – 1,0
Vady vzoru
Na skle se určí referenční pomůcka, např. přímka nebo přímá hrana, jak je uvedeno na
obrázku. Změří se odchylka „y“ vzoru od této pomůcky.
Sklo vzorované ČSN EN 572-5
Dovolené odchylky jmenovité tloušťky
Jmenovitá tloušťka (mm)
Tolerance (mm)
3
+/- 0,5
4
+/- 0,5
5
+/- 0,5
6
+/- 0,5
8
+/- 0,8
10
+/- 1,0
42
Vady vzoru
Na skle se určí referenční pomůcka, např. přímka nebo přímá hrana, jak je uvedeno na
obrázku. Změří se odchylka „y“ vzoru od této pomůcky.
Bodové vady
a) Sférické nebo kvazisférické bodové vady
Jsou přípustné bez omezení, jestliže je jejich větší rozměr ≤ 2,0 mm.
Jestliže je jejich větší rozměr > 2,0 mm a ≤ 5,0 mm, jsou přípustné maximálně 2 vady na
každé ploše 1 m x 1 m.
Naproti tomu nejsou přípustné, jestliže je jejich větší rozměr > 5,0 mm.
b) Podélné bodové vady se šířkou ≤ 2,0 mm.
Jsou přípustné bez omezení, jestliže je jejich délka ≤ 4,0 mm.
Jestliže je jejich délka > 4,0 mm a ≤ 25,0 mm, jsou přípustné za předpokladu, že úhrn jejich
délek je ≤ 100 mm na každé ploše 1 m x 1 m.
Nejsou přípustné, jestliže je jejich délka > 25 mm.
c) Podélné bodové vady se šířkou > 2,0 mm.
Jestliže je jejich největší rozměr ≤ 8,0 mm, jsou přípustné maximálně 2 vady na každé ploše 1
m x 1 m.
Nejsou přípustné, jestliže je jejich největší rozměr > 8,0 mm.
43
