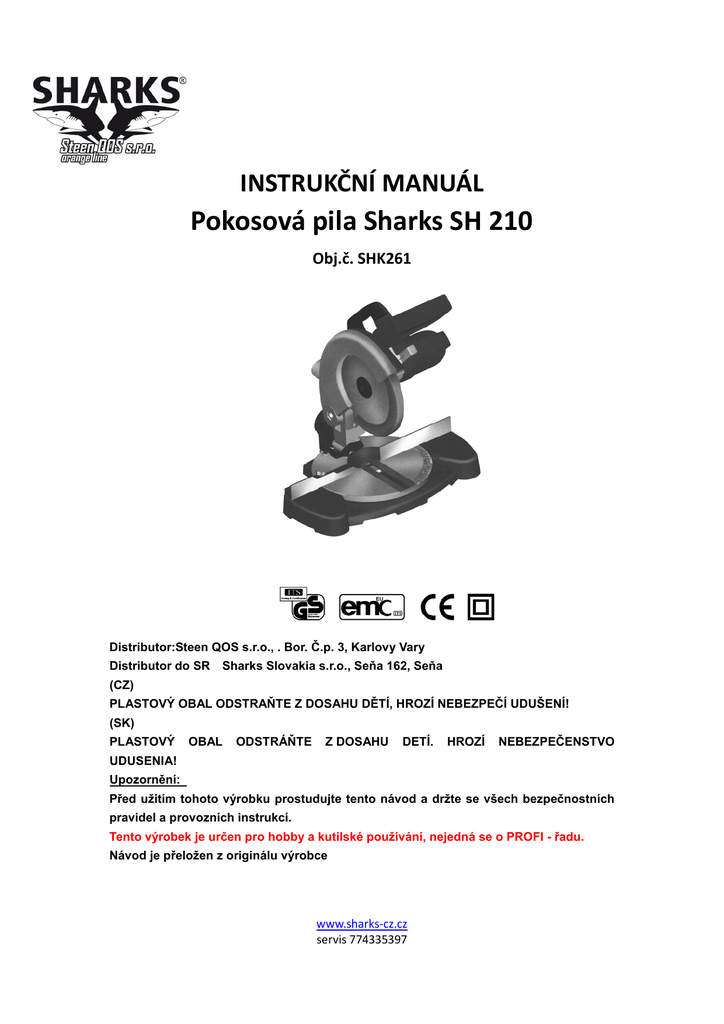

INSTRUKČNÍ MANUÁL
Pokosová pila Sharks SH 210
Obj.č. SHK261
Distributor:Steen QOS s.r.o., . Bor. Č.p. 3, Karlovy Vary
Distributor do SR
Sharks Slovakia s.r.o., Seňa 162, Seňa
(CZ)
PLASTOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ NEBEZPEČÍ UDUŠENÍ!
(SK)
PLASTOVÝ
OBAL
ODSTRÁŇTE
Z DOSAHU
DETÍ.
HROZÍ
NEBEZPEČENSTVO
UDUSENIA!
Upozornění:
Před užitím tohoto výrobku prostudujte tento návod a držte se všech bezpečnostních
pravidel a provozních instrukcí.
Tento výrobek je určen pro hobby a kutilské používání, nejedná se o PROFI - řadu.
Návod je přeložen z originálu výrobce
www.sharks-cz.cz
servis 774335397
Symboly
Vysvětlení symbolů/ikon, které se objevují na zařízení a štítky jsou zde pro vaši bezpečnost a musí
být dodržovány.
Před provozem, údržbou a opravou si přečtěte tento instrukční manuál.
Když používáte zařízení, používejte prosím ochranné vybavení (prostředky).
Vyhovuje standardům evropské bezpečnosti.
Třída 2 dvakrát izolované zařízení.
Držte ruce dál od rotujícího kotouče. Buďte ostražití, ostří pokračuje, po vypnutí
zařízení, ještě nějaký čas v otáčení.
Neodstraňujte překážky nebo materiál z otáčejících se břitů, mohlo by dojít k
vážnému poranění.
Nepotřebný elektrický výrobek by neměl být zlikvidován jako domácí odpad.
Pokud jsou k dispozici vhodná zařízení, výrobek recyklujte. Prověřte možnost recyklace s orgánem
místní správy nebo prodejcem.
SPECIFICKÉ BEZPEČNOSTNÍ INSTRUKCE
www.sharks-cz.cz
servis 774335397
Některé dřevo a výrobky ze dřeva, obzvláště dřevovláknité desky střední hustoty, mohou
produkovat prach a ten je pro vaše zdraví nebezpečný. Proto při provozu zařízení doporučujeme,
jako doplněk k instalovanému odlučovači prachu, používat obličejovou masku s výměnnými filtry.
Zajistěte, aby bylo nářadí odpojeno od zdroje napájení když: není používáno, před prováděním
oprav, prováděním nastavení, mazáním a když je měněno příslušenství, jako např. břity (kotouče).
Nepoužívejte kotouče z rychlořezné oceli.
Nezastavujte kotouč tlakem na zařízení nebo použitím bočního tlaku.
Vždy použijte na prováděnou činnost správný typ kotouče.
Nepoužívejte deformované kotouče, nebo kotouče s chybějícími zuby. To je velice nebezpečné a
může dojít k vážné nehodě obsluhy nebo kolemstojících osob, jakož i k poškození zařízení.
Používejte pouze kotouče doporučené dodavatelem a ty, které jsou v dobrém stavu.
Nepoužívejte kotouče větší než specifikované, používejte pouze kotouče, které jsou pro toto
zařízení předepsané. Rychlost otáčení (min-1) uvedená na kotouči by měla být vždy VYŠŠÍ než
rychlost otáčení zařízení.
Ujistěte se, že směrová šipka vyznačená na kotouči koresponduje se směrem otáčení motoru.
Zuby kotouče by měly vždy směřovat dolů, když se díváte z přední strany pily.
Nezamykejte pohyblivý kryt v otevřené poloze.
Ujistěte se, že pohyblivé kryty se pohybují volně bez zasekávání.
Ujistěte se, že vratný mechanismus systému krytu pracuje správně.
Udržujte kryty na svém místě a v dobrém technickém stavu. Při odpojení zařízení od zdroje
napájení zkontrolujte, zda se kryt pohybuje (pracuje) správně.
Skloňte řeznou hlavu tak, aby byl kotouč ve své nejnižší poloze, opatrně otáčejte kotoučem rukou,
ujistěte se, že se otáčí volně bez zastavení.
Před zahájením provozu pokosové pily zopakujte tuto proceduru při maximálních polohách
pokosu a úkosu.
Při řezání dlouhých předmětů používejte na podepření kozy nebo lavičky. Ujistěte se, že jsou
všechny zabezpečovací svorky utažené a zkontrolujte jejich možné nadměrné uvolnění.
Vždy udržujte zabezpečovací hřídel kotouče a objímky čisté.
Kdykoliv měníte kotouč, ujistěte se, zda zapuštěný povrch objímky kotouče lícuje s povrchem
kotouče.
Ujistěte se, že je upínací šroub kotouče bezpečně dotažen. Šroub nepřetáhněte.
Před zahájením řezání umožněte kotouči dosáhnout plnou rychlost a nechte jej několik sekund
běžet. Pokud se ozývají neobvyklé zvuky nebo vibrace, okamžitě zařízení VYPNĚTE a vyšetřete
příčinu.
www.sharks-cz.cz
servis 774335397
Nikdy nezkoušejte řezat nezafixovaný předmět (držený rukou).
Vždy zajistěte, aby byl obráběný předmět bezpečně sevřen proti pravítku a povrchu podpěrného
stolu.
Zajistěte, aby měl obráběný předmět dostatek prostoru pro pohyb do strany. Pokud tak neučiníte,
může dojít ke vzpříčení odřezku proti řeznému kotouči.
Pokud nemůže být řezaný předmět bezpečně zajištěn rukou, potom použijte zátěž nebo svorku,
které budou při řezání předmět držet.
Zajistěte, aby byly nepravidelné nebo kulaté předměty bezpečně zajištěny tak, aby se nemohly
pohybovat nebo kroutit či štípat proti kotouči.
Nikdy neřezejte současně více jak jeden kus.
Nikdy neřezejte kusy příliš malé na to, aby mohli být palcem a ukazováčkem bezpečně zajištěny
proti zadnímu pravítku.
Používejte pouze řezné kotouče doporučované výrobcem.
Nezapínejte zařízení s kotoučem položeným na řezaném předmětu.
Zkontrolujte řezaný kus, zda neobsahuje vyčnívající hřebíky, hlavy šroubů nebo cokoliv by mohlo
způsobit poškození kotouče.
Nepokoušejte se jakýmkoliv způsobem zařízení nebo příslušenství upravovat.
Nepoužívejte nadměrnou sílu při řezání. Postupné řezání předmětu sníží opotřebení zařízení a
kotouče a zvýší efektivnost a životnost zařízení.
Při používání pokosové pily používejte chrániče sluchu.
VAROVÁNÍ!
NEPOKOUŠEJTE SE ŘEZAT MATERIÁL VĚTŠÍ, NEŽ JE MAXIMÁLNÍ ŘEZNÝ VÝKON.
OBECNÁ BEZPEČNOSTNÍ NAŘÍZENÍ
VAROVÁNÍ! Přečtěte si pečlivě všechny instrukce. Nedodržení všech instrukcí uvedených níže
může způsobit úraz elektrickým proudem, požár a/nebo vážný úraz. Termín “power tool –
elektrické nářadí” ve všech varováních uvedených níže se vztahuje na nářadí napájené ze sítě
(bateriové) elektrické nářadí.
VŠECHNY INSTRUKCE USCHOVEJTE
1) PRACOVNÍ OBLAST
www.sharks-cz.cz
servis 774335397
a) Udržujte pracovní plochu čistou a dobře osvětlenou. Znečištěné a temné prostory jsou
zdrojem nehod.
b) Neprovozujte nářadí ve výbušném prostředí, jako v přítomnosti hořlavých kapalin, plynů nebo
prachu. Elektrické nářadí vytváří jiskry, které mohou prach nebo výpary zapálit.
c) Držte děti a kolemstojící osoby v bezpečné vzdálenosti, když je nářadí v provozu. Rozptýlení
může způsobit ztrátu kontroly nad zařízením
2) ELEKTRICKÁ BEZPEČNOST
a) Zástrčky elektrického nářadí musí odpovídat výstupu (zásuvce). Nikdy žádným způsobem
zástrčku neupravujte. Nepoužívejte jakýkoliv adaptér zástrčky s uzemněným elektrickým
nářadím. Neupravené zástrčky a odpovídající výstupy snižují riziko úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako je například potrubí, radiátory, sporáky a
ledničky. Existuje zvýšené riziko úrazu elektrickým proudem, když dojde k uzemnění vašeho
těla.
c) Nevystavujte elektrické nářadí dešti nebo vlhkým podmínkám. Voda vniknuvší do
elektrického nářadí zvyšuje riziko úrazu elektrickým proudem.
d) Nepoškozujte kabel. Nikdy nepoužívejte kabel k nesení, táhnutí nebo odpojení elektrického
nářadí ze zásuvky. Držte kabel dál od zdrojů tepla, oleje, ostrých hran nebo hybných částí.
Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Pokud provozujete elektrické nářadí venku, používejte prodlužovací kabel vhodný pro
venkovní použití. Používání takovýchto kabelů snižuje riziko úrazu elektrickým proudem.
3）
）OSOBNÍ BEZPEČNOST
a) Buďte ostražití, sledujte, co děláte a když provozujete elektrické nářadí, používejte selský
rozum. Nářadí nepoužívejte, když jste unavení nebo pod vlivem alkoholu, drog nebo léků.
Okamžik nepozornosti při provozování elektrického nářadí může znamenat vážný úraz.
b) Používejte bezpečnostní vybavení. Vždy používejte ochranné brýle. Bezpečnostní vybavení jako
je respirátor, protiskluzová bezpečnostní obuv, přilba nebo chrániče sluchu, použité v případě
nepříznivých podmínek, sníží nebezpečí úrazu osob.
c) Zabraňte náhodnému startování. Před zapojením zařízení do zdroje napájení se ujistěte, že je
zařízení vypnuto. Nesení elektrického nářadí s prstem na spínači nebo zapínání nářadí, do zdroje
napájení, když je nářadí zapnuté, je zdrojem nehod.
d) Před zapnutím nářadí odstraňte všechny stavěcí klíče a šroubováky. Klíče nebo jiné nářadí
ponechané připojené k rotační části nářadí má za následek úraz osob.
e) Nepředklánějte se. Neustále udržujte správný a stabilní postoj. To umožňuje lepší ovládání
elektrického nářadí v neočekávaných situacích.
f) Správně se oblékejte. Nepoužívejte volný oděv nebo šperky. Držte vaše vlasy, oděv a rukavice
www.sharks-cz.cz
servis 774335397
dál od hybných částí. Uvolněný oděv, šperky nebo dlouhé vlasy mohou být hybnými částmi
zachyceny.
g) Pokud je zařízení vybaveno připojením pro odlučovač prachu a sběrné zařízení, zajistěte, aby
byly správně připojeny a používány.
4) POUŽITÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ
a) Na nářadí netlačte. Používejte správné elektrické nářadí pro vaši práci. Správné elektrické
nářadí vykoná práci lépe a bezpečněji v rozsahu, pro který bylo navrženo.
b) Nepoužívejte elektrické nářadí, když není ovládací spínač funkční. Elektrické nářadí, které
nemůže být ovládáno spínačem, je nebezpečné a musí být opraveno.
c) Odpojte zástrčku ze zdroje napájení před prováděním nastavení, výměnou příslušenství nebo
skladování elektrického nářadí. Takovéto preventivní opatření snižuje riziko náhodného startu
elektrického nářadí.
d) Elektrické nářadí skladujte z dosahu dětí a nedovolte osobám neseznámeným s tímto
elektrickým nářadím nebo těmito instrukcemi, el.nářadí používat. Elektrické nářadí je v rukách
neproškolených osob nebezpečné.
e) Provádějte údržbu nářadí. Kontrolujte špatné nastavení, spojovací prvky hybných částí,
poškození částí nebo jiné stavy mající vliv na provoz elektrického nářadí. Pokud je poškozené,
nechte elektrické nářadí před použitím opravit. Mnoho nehod je způsobeno nedostatečně
udržovaným elektrickým nářadím.
f) Udržujte řezné nástroje ostré a čisté. U správně udržovaného ostří řezného nástroje, je menší
pravděpodobnost jeho sevření a je snazší zařízení ovládat.
g) Používejte elektrické nářadí, příslušenství, břity nástrojů atd. v souladu s těmito instrukcemi a
zamýšleným způsobem pro daný typ elektrického nářadí. Berte v úvahu pracovní podmínky, ve
kterých je nářadí provozováno. Použití elektrického nářadí k jinému účelu, než pro který bylo
zamýšleno, končí nebezpečnou situací.
5) SERVIS
a) Nechte vaše elektrické nářadí opravovat kvalifikovanou osobou, používající identické náhradní
díly. Tím zajistíte bezpečný provoz opravovaného nářadí.
www.sharks-cz.cz
servis 774335397
www.sharks-cz.cz
servis 774335397
SEZNAM DÍLŮ
1. Madlo, motor a spínač On/Off
8. Základna
2. Pevný kryt kotouče vnějšího víka
9. Montážní otvory
3. Kryt kotouče
10. Zámek krytu kotouče
4. Otočný stůl
11. Stupnice ve stupních
5. Pojistný šroub otočného stolu
12. Ukazatel
6. Zařízení na sběr prachu
13. Pravítko
7. 0-45o pojistný šroub
Umístění zařízení
Při stanovení, na jaké místo nastálo zařízení instalujete, musíte vzít v úvahu následující
skutečnosti:
Je v blízkosti vhodná zásuvka zdroje napájení?
Pokud bude zařízení nastálo nainstalováno na stůl, má stůl vhodnou výšku a je dostatečně
pevný, a stabilní, aby unesl váhu zařízení?
Pokud vyžaduje zařízení montáž na podlahu, je podlaha pevná a vyrovnaná? Je vhodná
www.sharks-cz.cz
servis 774335397
k bezpečnému uchycení?
V úvahu také musí být brána délka a šířka zpracovávaného materiálu, zajištění dostatečného
prostoru ať kolem nebo na konci stroje, aby zpracování i největších kusů materiálu bylo
bezpečné.
Pozor: Při zabalení nebo skladování a přepravě je řezací hlava zajištěna ve spodní poloze.
Instalace pokosové pily (Obr. 2)
Toto zařízení má v základně čtyři montážní otvory (Obr.2)
Sestavení (Obr. 3)
Kromě sběrného prachového vaku přichází toto zařízení úplně smontované
(sestavené).
Instalace sběrného prachového vaku (Obr. 3)
Nasaďte vak přes výstup odsávání umístěný v zadní části zařízení (Obr. 3) (3.1). Sběrný
sáček by měl být pravidelně vyprazdňován, protože plný sáček snižuje efektivitu
odsávání prachu.
Pozor: Prachové částice mohou způsobit respirační problémy obzvláště ty z panelu
MDF. Jako ochrana je doporučováno používání schváleného respirátoru.
Pozor: Zabalené nebo uskladněné zařízení má řezací hlavu zajištěnou v dolní poloze.
Totéž platí i při přepravě zařízení. K uvolnění hlavy a přípravě na provoz zatlačte na
www.sharks-cz.cz
servis 774335397
madlo a vytáhněte pojistný kolík (Obr.4) (4.1) a nechte hlavu pomalu zvednout do
horní polohy.
Nezbytná nastavení před použitím zařízení (Obr.5 až 17)
Před zprovozněním pily musí být provedena následující nastavení. Je to nezbytné
k zajištění přesnosti a bezpečnosti zařízení v provozu.
Varování! Před prováděním údržby nebo nastavení musí být zařízení odpojeno od
hlavního přívodu napájení.
Nastavení ostří ke (a) stolu (Obr. 5 až 9)
U tohoto nastavení můžete potřebovat pomocníka. Povolte pojistný šroub polohy
úkosu (zešikmení) (Obr. 5) (5.1) zajišťující ostří v poloze úkosu 0o (Vertikální)
k pojistnému šroubu otočného stolu (Obr. 6) (6.1). Nastavte otočný stůl do polohy 0o
(90o vzhledem k podpěře pravítka. Utáhněte pojistný šroub otočného stolu. Stiskněte
pojistnou páčku krytu (Obr. 7) (7.1) a spusťte kotouč do slotu (štěrbiny) stolu.
Použitím úhloměru nebo pravoúhlého trojúhelníku nastavte úhel, který svírá ostří s otočným
stolem. Poznámka: Zobrazený stavěcí úhelník není součástí dodávky. Ujistěte se, že se úhloměr
nebo měřící trojúhelník nedotýkají zubů ostří. Mohlo by vlivem síly ostří ze slinutého karbidu,
www.sharks-cz.cz
servis 774335397
dojít k chybě v měření. Pokud je vyžadováno nastavení, postupujte následovně:
Nastavte stavěcí šroub (Obr. 9) (9.1)a utáhněte matici (Obr. 9) (9.2) směrem k zádi zařízení.
Uvolněte pojistnou matici, otočte stavěcí šroub doprava nebo doleva a tak zvýšili nebo snížili úhel
ostří. Po nastavení úhlu kotouče na hodnotu 90o nechte pilu, aby se vrátila své stojící polohy.
Držte stavěcí šroub dotažený s maticí a zajistili tak nastavení. Spusťte kotouč (ostří) a na stupnici
úkosového úhlu překontrolujte úhel 90o, v případě nutnosti proveďte nastavení. Poznámka:
Zkontrolujte polohu ukazatele polohy úkosového úhlu, a pokud je to nutné nastavte na stupnici
nastavení úhlu hodnotu 0o .
Nastavení pravítka ostří (Obr. 10)
Pozor: Vždy proveďte proceduru nastavení, když je pravítko přemístěno nebo
demontováno. Nastavení může být provedeno pouze po ustavení ostří kotouče do
slotu stolu. Uvolněte pojistný šroub otočeného stolu (Obr. 6) (6.1) Nastavte otočný
stůl do polohy 0o (90o vzhledem k pracovnímu držáku pravítka). Pusťte hlavu pily do
spodní polohy. Umístěte vhodný trojúhelník nebo stavitelný úhloměr proti noži (Obr.
10) (10.1). Opatrně posuňte trojúhelník k pravítku (Obr. 10) (10.2). Úhel by měl měřit
90o. Pokud je nutné nastavení, uvolněte jistící šrouby (Obr. 10) (10.3) potom zajistěte
pravítko k základně, ke každému jejímu konci. Nastavujte pravítko, dokud není
v poloze úhlu 90o vzhledem k ostří kotouče. Znovu zkontrolujte jistící šrouby a
překontrolujte úhel.
Nastavení dorazu 45o úkosu (Obr. 11 to 13)
Na úhlové stupnici se ujistěte, že je otočný stůl nastaven na úhel 0o. Uvolněte pojistný šroub
úkosu, umístěný v zadní části zařízení (Obr. 11) (11.1). Sevřete madlo a přesuňte sestavení řezací
hlavy co nejvíce vlevo, dokud se nedotkne stavěcího šroubu, stupnice by měla ukazovat 45o (Obr.
11) (11.2). Umístěte vhodný úhloměr nebo nastavte trojúhelník na stůl a změřte úhel k ostří
kotouče. Měl by být 45o z vertikální polohy nebo 135o od stolu (Obr. 12) (12.1). Pokud je nutné
nastavení, postupujte následovně:
www.sharks-cz.cz
servis 774335397
Umístěte stavěcí šroub (Obr. 13) (13.1) a pojistnou matici (Obr. 13) (13.2) směrem k zadní části
zařízení. Uvolněte pojistnou matici, otočte stavěcím šroubem doprava nebo doleva, ke zvýšení
nebo snížení úhlu ostří kotouče. Po nastavení úhlu kotouče na 45o nechte vrátit řezací hlavu do
horní polohy. Podržte stavěcí šroub a k zajištění nastavení utáhněte pojistnou matici. Spusťte
řezací hlavu a překontrolujte nastavený úhel 45o Pokud je to nutné, nastavení dolaďte. Po
dosažení správného úhlu 45o, vše co je nutné provést, je zkontrolovat polohu ukazatele na
stupnici na hodnotě 45o .
Konečná – Poslední kontrola
S vypnutým a od zdroje napájení odpojeným zařízením proveďte následující konečnou kontrolu.
Po provedení všech nastavení, nastavte zařízení na všechna maxima nastavení. Pusťte kotouč do
jeho nejnižší polohy a rukou otáčejte ostřím kotouče (je doporučováno použít rukavice) a ujistěte
se, že se ostří kotouče nedotýká žádné části zařízení nebo krytu.
Provozní instrukce
Kryt kotouče
Kryt ostří kotouče chrání ostří, když je řezací hlava v nejvyšší poloze. Před nastartováním motoru
se s provozem (pohybem řezací hlavy seznamte. Sevřete madlo pravou rukou a palcem přesuňte
pojistnou páčku krytu ostří doprava a umožnili tak fungování krytu ostří.
www.sharks-cz.cz
servis 774335397
Pomalu spusťte sestavení řezací hlavy dolů, dokud nezastaví. Opět, postupným pohybem nechte
kotouč zvednout, dokud nezastaví. Současně uvolněte pojistnou páčku krytu ostří.
Poznámka: Po dokončení každého řezu uvolněte spínač On/Off a před zvednutím sestavení
řezací hlavy nechte zastavit otáčení kotouče.
Varování! Neodstraňuje, nebo se žádným způsobem nepokoušejte kryt kotouče upravovat.
Spuštění a zastavení (Obr. 14)
Připojte zařízení do vhodné 13 amp. zásuvky. Pravou rukou sevřete madlo. Spínač On/Off
(zapnout/Vypnout)je umístěn pod madlem a je tak umožněno jeho pohodlné ovládání prsty. (Obr.
14) (14.1)
K zapnutí a vypnutí zařízení jednoduše
stiskněte spínač
Varování! Nikdy nepoužívejte řezaný materiál ke zpomalení kotouče. Uvolněte spínač s e sestavou
řezné hlavy stále ve spodní poloze a umožněte kotouči, aby se před vrácením do horní polohy
úplně zastavil.
Varování! Nepokoušejte se řezat materiál, který je delší než maximální řezný výkon zařízení.
Pokosové a úhlové řezání (Obr. 15)
Povolte pojistný šroub stolu a otočte stůl na
požadovaný úhel. Znovu zajistěte pojistný
šroub stolu. Zapněte pilu a palcem uvolněte
pojistnou páčku krytu. Plynulým pohybem
proveďte řez materiálem.
Úkosové řezání (Obr. 16)
www.sharks-cz.cz
servis 774335397
Povolte pojistný šroub úkosu a nakloňte
řezací hlavu do požadovaného úhlu. Znovu
zajistěte šroub úkosu. Zapněte pilu a palcem
uvolněte pojistnou páčku krytu kotouče.
Plynulým
pohybem
proveďte
řez
materiálem.
Složené řezání (Obr. 17)
Složený řez je kombinací obou, pokosového
a úkosového řezu. Uvolněte pojistný šroub
otočného stolu. Nastavte požadovaný
pokosový úhel a znovu zajistěte pojistný
šroub otočného stolu. Uvolněte pojistný
šroub úkosu, nastavte požadovaný úkosový
úhel. Znovu zajistěte pojistný šroub úkosu.
Zapněte pilu a palcem uvolněte pojistnou
páčku krytu kotouče. Plynulým pohybem
proveďte řez materiálem.
.
Výměna kotouče (Obr. 18 až 25)
Varování! Nikdy se nepokoušejte upravovat vřeteno motoru na jinou velikost kotoučů nebo
demontovat jakýkoliv kryt. S vypnutým a od zdroje napájení vypnutým zařízením, uvolněte
pojistný kolík a nechte zařízení zvednout s krytem v zavřené poloze.
Demontujte připojený boční kryt kotouče.
(Obr. 18) ukazuje pokosovou pilu
s již demontovaným bočním krytem.
Demontáž kotouče (Obr. 19 až 22)
www.sharks-cz.cz
servis 774335397
Dodaným klíčem odšroubujte otáčením doprava pojistný šroub kotouče (Obr.19)(19.1). Současně
stiskněte pojistné tlačítko vřetena (Obr. 20) (20.1) dokud nezajistí vřeteno. Jakmile je vřeteno
zajištěno, pokračujte s uvolněním šroubu kotouče. Demontujte šroub a následně kotouč jistící
objímku. (Obr. 21) (21.1)
Pozor! Kotouč je velice ostrý a je při
manipulaci
s ním
doporučováno
používat ochranné rukavice.
Obratně vyjměte kotouč z vřetena a
zlikvidujte jej v recyklačním středisku.
Demontujte vnitřní objímku kotouče (Obr.
22) (22.1) (všimněte si slícování kruhových
ploch) a vyčistěte nahromaděné nečistoty
z okolí vřetena motoru.
Instalace nového kotouče (Obr. 23 až
25)
Nasaďte nový kotouč na vřeteno motoru tak,
že jej umístíte na zadní objímku. Dávejte
www.sharks-cz.cz
servis 774335397
pozor, směr šipek na kotouči (Obr. 23) (23.1) by měl směřovat doprava tj. se zuby směrem dolů.
Vřeteno motoru má dvě plochy, které korespondují s dvěma plochami v otvoru pojistné objímky
(Obr. 24) (24.1). Namontujte pojistnou objímku kotouče přes vřeteno motoru a dbejte na
vyrovnání již zmíněných ploch. Otáčením doleva zašroubujte pojistný šroub kotouče do závitů
vřetene motoru （Obr. 25） (25.1), Šroub dotáhněte. Stiskněte pojistku vřetena a dotáhněte
šroub kotouče mírným kroutícím momentem. Uvolněte pojistku vřetena a zkontrolujte, zda se
kotouč volně otáčí. Znovu nasaďte vnější zakrytí krytu kotouče. Spuštěním a zvednutím sestavení
řezací hlavy zkontrolujte, zda kryt funguje správně. K zajištění přesnosti pravidelně kontrolujte
veškerá nastavení
Varování: je důležité, aby kryt kotouče fungoval správně.
Varování! Před prováděním údržby nebo nastavení musí být zařízení odpojeno od zdroje napájení.
Technické specifikace
Napětí
230V~50Hz
Jmenovitý příkon
850W
Rychlost bez zatížení
5000min-1
Max/Min velikost kotouče pily
190 mm
Velikost otvoru kotouče
25.4 mm
Maximální řez při 0o x 0o
45 x 85mm
Maximální řez při 0o x 45o
45 x 60mm
Maximální řez při 45o x 45o
15 x 60mm
Maximální řez při 45o x 0o
25 x 85mm
www.sharks-cz.cz
servis 774335397
Hladina akustického tlaku
96dB(A)
Hladina akustického výkonu
109dB(A)
Hladina vibrací
6.54m/s2
Záruční list patří k prodávanému výrobku odpovídajícího čísla jako jeho nedílná součást. Ztráta
originálu záručního listu bude důvodem k neuznání záruční opravy. Na výrobky je zákazníkovi
poskytována záruční doba 24 měsíců ode dne nákupu. Během této doby odstraní autorizovaný
servis bezplatně veškeré vady výrobku způsobené výrobní závadou
nebo vadným materiálem. Výrobce garantuje zachování odpovídajících funkčních vlastností
nářadí a jeho bezpečný provoz pouze v případě realizace všech servisních zásahů na nářadí v
autorizovaném servisu.
Záruka zaniká v těchto případech :
· nebyl předložen originál záručního listu
· jedná-li se o přirozené opotřebení funkčních částí výrobku v důsledku používání stroje
· výrobek byl používán v rozporu s návodem k obsluze
· závada vznikla nepřípustným zásahem do výrobku
(včetně zásahu a úprav neautorizovaným servisem)
· poškození bylo způsobeno vnějšími vlivy, například znečištěním, vystavením stroje
nevhodným povětrnostním podmínkám
· výrobek je mechanicky poškozen vinou uživatele, dle posouzení servisního střediska
běžná údržba výrobku, např. promazání, vyčištění stroje není považována za záruční opravu
Servisní středisko:
Servis ČR :
Servis Sharks , tel. č. +420774335397,+420774416287 email : [email protected]
Servis SK:
Reklamácie uplatňujte na telefónnom čísle : 0918 999402 – p. Šimčák
e-mail: [email protected]
Reklamaci uplatňujte u svého obchodníka, případně předejte výrobek přímo do servisu
( pouze v originálním balení ! ).
Po obdržení kompletního výrobku v nerozloženém stavu posoudí servis oprávněnost reklamace.
Případné záruční opravy potvrdí servis do záručního listu.
Záruční lhůta se prodlužuje o dobu od převzetí reklamace servisem ( obchodníkem ) po odevzdání
opraveného výrobku zpět zákazníkovi. Dovozce si vyhrazuje 30 dnů k posouzení reklamace z
hlediska nároku na bezplatnou opravu ( náhradu ) v rámci záruky.
Prodávající je povinen při prodeji seznámit kupujícího s obsluhou výrobku, výrobek předvést a
řádně vyplnit záruční list.
www.sharks-cz.cz
servis 774335397
Záruční list
Záručný list/Karta garancvina
Jótállási levél/Garantieschein
1.oprava
2.oprava
3.oprava
Výrobek
Výrobok
Typ/Serie
Typ/Serie
Razítko/podpis
Pečiatka a podpis
Datum
Dátum
Číslo výrobku
www.sharks-cz.cz
servis 774335397
Prohlášení o shodě ES / EC Declaration of Conformity
vydané dle § 13 zákona č. 22/1997 Sb. v platném znění
Tímto prohlašujeme my(We hereby declare,)
Steen QOS s.r.o. . Bor. Č.p. 3, Karlovy VaryIČ 27972949
že koncepce a konstrukce níže uvedených přístrojů v provedeních, která uvádíme do
oběhu, odpovídá příslušným základním požadavkům směrnic ES na bezpečnost a
hygienu.
(That the design, type and construction of the following machine, as brought into
circulation by us, comply
with the basic safety and health requirements of pertinent EC directives.)
V případě změny přístroje, která s námi nebyla konzultována, ztrácí toto prohlášení
svou platnost.
Označení přístrojů (Machine description): Pokosová pila Sharks SH 210
Model výrobku(Article no).: - SHK261
Příslušná nařízení vlády(Applicable EC directive):
•
nařízení vlády (směrnic):
Nařízení vlády č. 17/2003 Sb. o elektrických zařízeních nízkého napětí 2006/95/ES
- Nařízení vládyč.616/2006 Sb. o elektromagnetické kompatibilitě 2004/108ES
- Nařízení vládyč.18/2003 Sb. o elektromagnetické kompatibilitě (89/336/EHS)
- Nařízení vlády č. 325/2005 Sb. o omezení používání určitých nebezpečných látek v
EEE (RoHS) (2002/95/ES)
Nařízení vlády č. 9/2002 Sb., kterým se stanoví technické požadavky na výrobky
z hlediska emisí hluku (ve znění dalších předpisů)
Garantovaná hladina akustického výkonu - LWA 109 dB(A)
Naměřená hodnota Lpa 96 dB
Použité harmonizované normy(Applicable harmonised standards):
EN61029-2-9:2002, EN61029-1:2000+A11,A12:03
Č. Certifikátu:V107090316-1
Vydaný zkušebnou Intertek Deutschland GmbH
CE2007
V Karlových Varech dne 1.11.2010
J. Beneš
Jednatel společnosti
www.sharks-cz.cz
servis 774335397
NÁVOD NA OBSLUHU
Pokosová píla Sharks SH 210
Obj.č. SHK261
Distributor:Steen QOS s.r.o., . Bor. Č.p. 3, Karlovy Vary
Distributor do SR
Sharks Slovakia s.r.o., Seňa 162, Seňa
(CZ)
PLASTOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ NEBEZPEČÍ UDUŠENÍ!
(SK)
PLASTOVÝ
OBAL
ODSTRÁŇTE
Z DOSAHU
DETÍ.
HROZÍ
NEBEZPEČENSTVO
UDUSENIA!
Upozornenie:
Pred použitím tohoto výrobku preštudujte tento návod a držte sa všetkých
bezpečnostných pravidiel a prevádzkových inštrukcií.
Tento výrobok je určený pre hobby a domácich majstrov , nejedná sa o PROFI - radu.
www.sharks-cz.cz
servis 774335397
Návod je pčeložený z originálu výrobcu
Symboly
Vysvetlenie symbolov/ikon, které sa objevujú na zariadení a štítky sú tu pre vašu bezpečnosť a
musia byť dodržiavané.
Pred prevádzkou, údržbou a opravou si starostlivo prečítajte tento návod na
obsluhu.
Keď používate zariadenie, používajte prosím ochranné vybavenie (prostriedky).
Vyhovuje štandardám europskej bezpečnosti.
Trieda 2 dvakrát izolované zariadenie.
Držte ruky ďalej od rotujúceho kotúča. Buďte ostražití, ostrie pokračuje, po
vypnutí
zariadenia, eště nejaký čas v otáčaní.
Neodstraňujte prekážky alebo materiál z otáčajúcich sa britov, mohlo by dôjsť ku
vážnemu poraneniu1.
Nepotrebný elektrický výrobok by nemal byť zlikvidovaný ako domácí odpad.
Pokiaľ sú k dispozicii vhodné zariadenia, výrobok recyklujte. Preverte možnosť recyklacie s
orgánom miestnej správy alebo predajcom.
www.sharks-cz.cz
servis 774335397
ŠPECIFICKÉ BEZPEČNOSTNÉ INSTRUKCIE
Niektoré drevo a výrobky z dreva, obzvlášť drevovláknité dosky strednej hustoty, môžu
produkovať prach a ten je pre vaše zdravie nebezpečný. Preto pri prrevádzke zariadenia
doporučujeme, ako doplnok k inštalovanému odlučovaču prachu, používať tvárovú masku s
výmennými filtrami.
Zaistite, aby bolo náradie odpojené od zdroja napájania keď: nie je používané, pred prevádzaním
opráv, prevádzaním nastavenia, mazaním a keď je menené príslušenstvo, ako napr. brity (kotúče).
Nepoužívajte kotúče z rýchloreznej ocele.
Nezastavujte kotúč tlakom na zariadenie alebo použitím bočného tlaku.
Vždy použijte na prevádzanú činnosť správný typ kotúča.
Nepoužívajte deformované kotúče, alebo kotúče s chýbajúcimi zubami. To je veľmi nebezpečné a
môže dôjsť k vážnej nehode obsluhy alebo okolostojacich osôb, jako aj k poškodeniu zariadenia.
Používajte iba kotúče doporučené dodávateľom a tie, ktoré sú v dobrom stave.
Nepoužívajte kotúče väčšie než špecifikované, používajte len kotúče, ktoré sú pre toto zariadenie
predpísané. Rýchlosť otáčania (min-1) uvedená na kotúči by mala byť vždy VYŠŠIA než rýchlosť
otáčania zariadenia.
Uistite sa, že smerová šípka vyznačená na kotúči korešponduje so smerom otáčania motora. Zuby
kotúča by mali vždy smerovať dole, keď sa dívate z prednej strany píly.
Nezamykajte pohyblivý kryt v otvorenej polohe.
Uistite sa, že pohyblivé kryty sa pohybujú voľne bez zasekávania.
Uistite sa, že vratný mechanizmus systému krytu pracuje správne.
Udržujte kryty na svojom mieste a v dobrom technickom stave. Pri odpojení zariadenia od zdroja
napájania skontrolujte, či sa kryt pohybuje (pracuje) správne.
Skloňte reznú hlavu tak, aby bol kotúč vo svojej najnižšej polohe, opatrne otáčajte kotúčom rukou,
uistite sa, že se otáča volne bez zastavenia.
Pred zahájením prevádzky pokosovej píly zopakujte túto procedúru pri maximálnych polohách
pokosu a úkosu.
Pri rezaní dlhých predmetov používajte na podopretie kozy alebo lavičky. Uistite sa, že sú všetky
zabezpečovacie svorky utiahnuté a skontrolujte ich možné nadmerné uvoľnenie.
Vždy udržujte zabezpečovací hriadeľ kotúča a objímky čisté.
Kedykoľvek meníte kotúč, uistite sa, či zapustený povrch objímky kotúča lícuje s povrchami
www.sharks-cz.cz
servis 774335397
kotúča.
Uistite sa, že je upínacia skrutka kotča bezpečne dotiahnutá. Skrutku nepretianite.
Pred zahájením rezania umožnite kotúču dosiahnúť plnú rýchlosť a nechajte ho niekoľko sekúnd
bežať. Pokiaľ sa ozývajú neobvyklé zvuky alebo vibracie, okamžite zariadenie VYPNITE a vyšetrite
príčinu.
Nikdy neskúšajte rezať nezafixovaný predmet (držaný rukou).
Vždy zaistite, aby bol obrábaný predmet bezpečne zovretýs proti pravítku a povrchu podperného
stola.
Zaistite, aby mal obrábaný predmet dostatok priestoru pre pohyb do strany. Pokiaľ tak neurobíte,
môže dôjsť ku vzpriečeniu odrezku proti reznému kotúču.
Pokiaľ nemôže byť rezaný predmet bezpečne zaistený rukou, potom použite záťaž alebo svorku,
ktré budú pri rezaní predmet držať.
Zaistite, aby boli nepravidelné alebo guľaté predmety bezpečne zaistené tak, aby sa nemohli
pohybovať alebo krútiť či štiepať proti kotúču.
Nikdy nerežte súčasne viac ako jeden kus.
Nikdy nerežte kusy príliš malé na to, aby mohli byť palcom a ukazováčkom bezpečne zaistené
proti zadnému pravítku.
Používajte len rezné kotúče doporučované výrobcom.
Nezapínajte zariadenie s kotúčom položeným na rezanom predmete.
Skontrolujte rezaný kus, či neobsahuje vyčnievajúce klince, hlavy skrutiek alebo čokoľvek by
mohlo spôsobiť poškodenie kotúča.
Nepokúšajte sa akýmkoľvekv spôsobom zariadenie alebo príslušenstvo upravovať.
Nepoužívajte nadmernú silu pri rezaní. Postupné rezanie predmetu zníži opotrebenie zariadenia a
kotúča a zvýší efektívnosť a životnosť zariadenia.
Pri používaní pokosovej píly používajte chrániče sluchu.
VAROVANIE !
NEPOKÚŠAJTE SA REZAŤ MATERIÁL VäČŠÍ, NEŽ JE MAXIMÁLNY REZNÝ VÝKON.
VŠEOBECNÉ BEZPEČNOSTNÉ NARIADENIA
VAROVANIE! Prečítajte si starostlivo všetky inštrukcie. Nedodržanie všetkých inštrukcií
uvedených nižšie môže spôsobiť úraz elektrickým prúdom, požiar alebo vážny úraz. Termín
“power tool – elektrické náradie” vo všetkých varovaniach uvedených nižšie sa vzťahuje na
náradie napájané zo siete (bateriové) elektrické náradie.
www.sharks-cz.cz
servis 774335397
VŠETKY INŠTRUKCIE USCHOVAJTE
2) PRACOVNÁ OBLASŤ
d) Udržujte pracovnú plochu čistú a dobre osvetlenú. Znečistené a tmavé priestory sú zdrojom
nehôd.
e) Neprevádzkujte náradie vo výbušnom prostredí, ako v prítomnosti horľavých kvapalin, plynov
alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu prach alebo výpary zapáliť.
f)
Držte deti a okolostojace osoby v bezpečnej vzdialenosti, keď je náradie v prevádzke.
Rozptýlenie môže spôsobiť stratu kontroly nad zariadením
2) ELEKTRICKÁ BEZPEČNOSŤ
a) Zástrčky elektrického náradia musia odpovedať výstupu (zásuvke). Nikdy žiadnym spôsobom
zástrčku neupravujte. Nepoužívajte akýkoľvek adaptér zástrčky s uzemneným elektrickým
náradím. Neupravené zástrčky a odpovedajúce výstupy znižujú riziko úrazu elektrickým
prúdom.
b) Zabráňte kontaktu tela s uzemnenými povrchmi, ako je napríklad potrubie, radiátory,
šporáky a chladničky. Existuje zvýšené riziko úrazu elektrickým prúdom, keď dôjde k uzemneniu
vášho tela.
c) Nevystavujte elektrické náradie dažďu alebo vlhkým podmienkam. Voda vniknuvšia do
elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
d) Nepoškodzujte kábel. Nikdy nepoužívajte kábel na nosenie, ťahanie alebo odpojenie
elektrického náradia zo zásuvky. Držte kábel ďalej od zdrojov tepla, oleja, ostrých hrán alebo
hybných častí. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
e) Pokiaľ prevádzkujete elektrické náradie vonku, používajte predlžovací kábel vhodný pre
vonkajšie použitie. Používanie takýchto káblov znižuje riziko úrazu elektrickým prúdom.
3）
）OSOBNÁ BEZPEČNOSŤ
a) Buďte ostražití, sledujte, čo robíte a keď prevádzkujete elektrické náradie, používajte sedliacky
rozum. Náradie nepoužívajte, keď ste unavení alebo pod vplyvom alkoholu, drog alebo liekov.
Okamžik nepozornosti pri prevádzkovaní elektrického náradia môže znamenať vážný úraz.
b) Používajte bezpečnostné vybavenie. Vždy používajte ochranné okuliare. Bezpečnostné
vybavenie ako je respirátor, protišmyková bezpečnostná obuv, prilba alebo chrániče sluchu,
použité v prípade nepriaznivých podmienok, znížia nebezpečenstvo úrazu osôb.
c) Zabráňte náhodnému štartovaniu. Pred zapojením zariadenia do zdroja napájania sa uistite, že
je zariadenie vypnuté. Nosenie elektrického náradia s prstom na spínači alebo zapínanie náradia,
www.sharks-cz.cz
servis 774335397
do zdroja napájania, keď je náradie zapnuté, je zdrojom nehôd.
d) Pred zapnutím náradia odstráňte všetky nastaviteľné kľúče a šroubováky. Kľúče alebo iné
náradie ponechané pripojené k rotačnej časti náradia má za následok úraz osôb.
e) Nepredkláňajte sa. Neustále udržujte správny a stabilný postoj. To umožňuje lepšie ovládanie
elektrického náaadia v neočakávaných situaciach.
f) Správne sa obliekajte. Nepoužívajte voľný odev alebo šperky. Držte vaše vlasy, odev a rukavice
ďalej od hybných častí. Uvoľnený odev, šperky alebo dlhé vlasy môžu byť hybnými časťami
zachytené.
g) Pokiaľ je zariadenie vybavené pripojením pre odlučovač prachu a zberné zariadenie, zaistite,
aby boli správne pripojené a používané.
4) POUŽITIE A STAROSTLIVOSŤ O ELEKTRICKÉ NÁRADIE
a) Na náradie netlačte. Používajte správné elektrické náradie pre vašu prácu. Správné elektrické
náradie vykoná prácu lepšie a bezpečnejšie v rozsahu, pre ktorý bolo navrhnuté.
b) Nepoužívajte elektrické náradie, keď nie je ovládací spínač funkčný. Elektrické náradie, ktoré
nemôže byť ovládané spínačom, je nebezpečné a musí byť opravené.
c) Odpojte zástrčku zo zdroja napájania pred prevádzaním nastavenia výmenou prslušenstva
skladovaním elektrického náradia. Takéto preventívne opatrenie znižuje riziko náhodného štartu
elektrického náradia.
d) Elektrické náradie skladujte z dosahu detí a nedovoľte osobám nezoznámeným s týmto
elektrickým náradím alebo týmito inštrukciami, el.náradie používať. Elektrické náradie je v rukách
nepreškolených osôb nebezpečné.
e) Prevádzajte údržbu náradia. Kontrolujte špatné nastavenie, spojovacie prvky hybných častí,
poškodenie častí alebo iné stavy majúce vplyv na prevádzku elektrického náradia. Pokiaľ je
poškodené, nechajte elektrické náradie pred použitím opraviť. Mnoho nehôd je spôsobených
nedostatočne udržiavaným elektrickým náradím.
f) Udržujte rezné nástroje ostré a čisté. Pri správne udržiavanom ostrí rezného nástroja, je menšia
pravdepodobnosť jeho zovretia a je jednoduchšie zariadenie ovládať.
g) Používajte elektrické náradie, príslušenstvo, brity nástrojov atď. v súlade s týmito inštrukciami a
zamýšľaným spôsobom pre daný typ elektrického náradia. Berte do úvahy pracovné podmienky, v
ktrých je náradie prevádzkované. Použitie elektrického náradia na iný účel, než pre ktorý bolo
zamýšľané, končí nebezpečnou situaciou.
5) SERVIS
a) Nechajte vaše elektrické náradie opravovať kvalifikovanou osobou, používajúcou identické
náhradné diely. Tým zaistite bezpečnú prevádzku opravovaného náradia.
www.sharks-cz.cz
servis 774335397
www.sharks-cz.cz
servis 774335397
ZOZNAM DIELOV
1. Madlo, motor a spínač On/Off
8. Základňa
2. Pevný kryt kotúča vonk. vika
9. Montážne otvory
3. Kryt kotúča
10. Zámok krytu kotúča
4. Otočný stôl
11. Stupnica v stupňoch
5. Poistná skrutka otočného stola
12. Ukazovateľ
6. Zariadenie na zber prachu
13. Pravítko
7. 0-45o poistná skrutka
Umiestnenie zariadenia
Pri stanovení, na aké miesto nastálo zariadenie inštalujete, musíte vziať do úvahy nssledujúce
skutočnosti:
Je v blízkosti vhodná zásuvka zdroja napájania?
Pokiaľ bude zariadenie nastálo nainštalované na stôl, má stôl vhodnú výšku a je dostatočne
pevný, a stabilný, aby uniesol váhu zariadenia?
Pokiaľ vyžaduje zariadenie montáž na podlahu, je podlaha pevná a vyrovnaná? Je vhodná
www.sharks-cz.cz
servis 774335397
na bezpečné uchytenie?
Do úvahy tiež musí byť braná dlžka a šírka spracovávaného materiálu, zaistenie dostatočného
priestoru okolo alebo na konci stroja, aby zpracovávanie i najväčších kusov materiálu bolo
bezpečné.
Pozor: Pri zabalení alebo skladovaní a preprave je eezacia hlava zaistená v spodnej polohe.
Inštalacia pokosovej píly (Obr. 2)
Toto zariadenie má v základni štyri montážne otvory (Obr.2)
Zostavenie (Obr. 3)
Okrem zberného prachového vaku prichádza toto zariadenie úplne zmontované
(zostavené).
Inštalacia zberného prachového vaku (Obr. 3)
Nasaďte vak cez výstup odsávania umiestnený v zadnej časti zariadenia (Obr. 3) (3.1).
Zberný sáčok by mal byť pravidelne vyprázdňovaný, pretože plný sáčok znižuje
efektivitu odsávania prachu.
Pozor: Prachové častice môžu spôsobiť respiračné problémy obzvlášť tie z panelu
MDF. Ako ochrana je doporučované používanie schváleného respirátora.
Pozor: Zabalené alebo uskladnené zariadenie má rezaciu hlavu zaistenú v dolnej
polohe. To isté platí i pri preprave zariadenia. Na uvolnenie hlavy a príprave na
www.sharks-cz.cz
servis 774335397
prevádzku zatlačte na marlo a vytiahnite poistný kolík (Obr.4) (4.1) a nechajte hlavu
pomaly zdvihnúť do hornej polohy.
Nevyhnutné nastavenia pred použitím zariadenia (Obr.5 až 17)
Pred sprevádzkovaním píly musia byť prevedené nssledujúce nastavenia. Je to
nevyhnutné na zaistenie presnosti a bezpečnosti zariadenia v prevádzke.
Varovanie! Pred prevádzaním údržby alebo nastavenia musí byť zariadenie odpojené
od hlavného prívodu napájania.
Nastavenie ostria ku (a) stolu (Obr. 5 až 9)
Pri tomto nastavení môžete potrebovať pomocníka. Povoľte poistnú skrutku polohy
úkosu (zošikmenie) (Obr. 5) (5.1) zaisťujúcí ostrie v polohe úkosu 0o (Vertikálna)
k poistnej skrutke otočného stola (Obr. 6) (6.1). Nastavte otočný stôl do polohy 0o
(90o vzhľadom k podpere pravítka. Utiahnite poistnú skrutku otočného stolu. Stlačte
poistnú páčku krytu (Obr. 7) (7.1) a spusťte kotúč do slotu (štrbiny) stola.
Použitím uhlomera alebo pravouhlého trojuholníka nastavte uhol, ktorý zviera ostrie s otočným
stolom. Poznámka: Zobrazený nastavovací uholník nie je súčasťou dodávky. Uistite sa, že sa
uhlomer alebo merací trojuholník nedotýkajú zubov ostria. Mohlo by vplyvom sily ostria zo
www.sharks-cz.cz
servis 774335397
slinutého karbidu, dôjsť k chybe v meraní. Pokiaľ je vyžadované nastavenie, postupujte
nasledovne:
Nastavte nastaviteľnú skrutku (Obr. 9) (9.1)a utiahnite maticu (Obr. 9) (9.2) smerom k zadnej časti
zariadenia. Uvoľnite poistnú maticu, otočte nastaviteľnú skrutku doprava alebo doľava a tak sa
zvýši alebo zníži uhol ostria. Po nastavení uhla kotúča na hodnotu 90o nechajte pílu, aby sa vrátila
do svojej stojacej polohy. Držte nastaviteľnú skrutku dotiahnutú s maticou a zaistite tak
nastavenie. Spusťte kotúč (ostrie) a na stupnici úkosového uhla prekontrolujte uhol 90o, v prípade
nutnosti preveďte nastavenie. Poznámka: Skontrolujte polohu ukazovateľa polohy ukosového
uhla, a pokiaľ je to nutné nastavte na stupnici nastavenie uhla hodnotu 0o .
Nastavenie pravítka ostria (Obr. 10)
Pozor: Vždy preveďte procedúru nastavenia, keď je pravítko premiestnené alebo
demontované. Nastavenie môže byť prevedené iba po ustavení ostria kotúča do slotu
stola. Uvoľnite poistnú skrutku otočeného stola (Obr. 6) (6.1) Nastavte otočný stôl do
polohy 0o (90o vzhľadom k pracovnému držiaku pravítka). Pusťte hlavu píly do
spodnej polohy. Umiestnite vhodný trojuholník alebo nastaviteľný uhlomer proti nožu
(Obr. 10) (10.1). Opatrne posuňte trojuholník k pravítku (Obr. 10) (10.2). Uhol by mal
merať 90o. Pokiaľ je nutné nastavenie, uvolnite istiace skrutky (Obr. 10) (10.3) potom
zaistite pravítko k základni, ku každému jej koncu. Nastavujte pravítko, dokiaľ nie je
v polohe uhla 90o vzhľadom k ostriu kotúča. Znovu skontrolujte istiace skrutky a
prekontrolujte uhol.
Nastavenie dorazu 45o úkosu (Obr. 11 to 13)
Na uhlovej stupnici sa uistite, že je otočný stôl nastavený na uhol 0o. Uvoľnite poistnú skturku
úkosu, umiestnenú v zadnej časti zariadenia (Obr. 11) (11.1). Zovrite madlo a presuňte zostavenie
rezacej hlavy čo najviac vľavo, dokiaľ sa nedotkne nastaviteľnej skrutky, stupnica by mala
ukazovať 45o (Obr. 11) (11.2). Umiestnite vhodný uhlomer alebo nastavte trojholník na stôl a
zmerajte uhol k ostriu kotúča. Mal by byť 45o z vertikálnej polohy alebo 135o od stola (Obr. 12)
(12.1). Pokiaľ je nutné nastavenie, postupujte nasledovne:
www.sharks-cz.cz
servis 774335397
Umiestnite nastaviteľnú skrutku (Obr. 13) (13.1) a poistnú maticu (Obr. 13) (13.2) smerom
k zadnej časti zariadenia. Uvoľnite poistnú maticu, otočte nastaviteľnou skrutkou doprava alebo
doľava, ku zvýšeniu alebo zníženiu uhla ostria kotúča. Po nastavení uhla kotúča na 45o nechajte
vrátit rezaciu hlavu do hornej polohy. Podržte nastaviteľnú skrutku a na zaistenie nastavenia
utiahnite poistnú maticu. Spusťte rezaciu hlavu a prekontrolujte nastavený uhol 45o Pokiaľ je to
nutné, nastavenie dolaďte. Po dosiahnutí správneho uhla 45o, všetko čo je nutné previesť, je
skontrolovať polohu ukazovateľa na stupnici na hodnote 45o .
Konečná – Posledná kontrola
S vypnutým a od zdroja napájania odpojeným zariadenímř preveďte nssledujúcu konečnú
kontrolu.
Po prevedení všetkých nastavení, nastavte zariadenie na všetky maxima nastavenia. Pusťte kotúč
do jeho najnižšej polohy a rukou otáčajte ostrím kotúča (je doporučované použiť rukavice) a
uistite sa, že sa ostrie kotúča nedotýka žiadnej časti zariadenia alebo krytu.
Prevádzkové inštrukcie
Kryt kotúča
Kryt ostria kotúča chrána ostrie, keď je rezacia hlava v najvyššej polohe. Pred naštartovaním
motora sa s prevádzkou (pohybom rezacej hlavy zoznámte. Zovrite madlo pravou rukou a palcom
presuňte poistnú páčku krytu ostria do prava a umožni sa tak fungovanie krytu ostria.
www.sharks-cz.cz
servis 774335397
Pomaly spusťte zostavenie rezacej hlavy dole, dokiaľ nezastaví. Opäť, postupným pohybom
nechajte kotúč zdvihnúť, dokiaľ nezastaví. Súčasne uvoľnite poistnú páčku krytu ostria.
Poznámka: Po dokončení každého rezu uvoľnite spínač On/Off a pred zrvihnutím zostavenia
rezacej hlavy nechajte zastaviť otáčanie kotúča.
Varovanie! Neodstraňujte, alebo sa žiadnym spôsobom nepokúšajte kryt kotúča upravovať.
Spúšťanie a zastavenie (Obr. 14)
Pripojte zariadenie do vhodnej 13 amp. zásuvky. Pravou rukou zovrite madlo. Spínač On/Off
(zapnúť/Vypnúť)je umiestnený pod madlom a je tak umožnené jeho pohodlné ovládanie prstami.
(Obr. 14) (14.1)
Na zapnutie
a
vypnutie
jednoducho stlačte spínač
zariadenia
Varovanie! Nikdy nepoužívajte rezaný materiál ku spomaleniu kotúča. Uvoľnite spínač so zostavou
reznej hlavy stále v spodnej polohe a umožnite kotúču, aby sa pred vrátením do hornej polohy
úplne zastavil.
Varovanie! Nepokúšajte sa rezať materiál, ktrý je dlhší než maximálny rezný výkon zariadenia.
Pokosové a uhlové rezanie (Obr. 15)
Povoľte poistnú skrutku stola a otočte stôl
na požadovaný uhol. Znovu zaistite poistnú
skrutku stola. Zapnite pílu a palcom uvoľnite
poistnú páčku krytu. Plynulým pohybom
preveďte rez materiálom.
Ukosové rezanie (Obr. 16)
www.sharks-cz.cz
servis 774335397
Povoľte poistnú skrutku úkosu a nakloňte
rezaciu hlavu do požadovaného uhla. Znovu
zaistite skrutku úkosu. Zapnite pílu a palcom
uvoľnite poistnú páčku krytu kotúča.
Plynulým
pohybom
preveďte
rez
materiálom.
Zložené rezanie (Obr. 17)
Zložený rez je kombináciou oboch,
pokosového a úkosového rezu. Uvoľnite
poistnú skrutku otočného stola. Nastavte
požadovaný pokosový uhol a znovu zaistite
poistnú skrutku otočného stola. Uvoľnite
poistnú skrutku úkosu, nastavte požadovaný
ukosový uhol. Znovu zaistite poistnú skrutku
úkosu. Zapnite pílu a palcom uvoľnite
poistnú páčku krytu kotúča. Plynulým
pohybom preveďte rez materiálom.
.
Výmena kotča (Obr. 18 až 25)
Varovanie! Nikdy sa nepokúšajte upravovať vreteno motora na inú veľkosť kotúčov alebo
demontovať akýkoľvekv kryt. S vypnutým a od zdroja napájania vypnutým zariadením, uvoľnite
poistný kolík a nechajte zariadenie zdvihnúť s krytom v zatvorenej polohe.
Demontujte pripojený bočný kryt kotúča.
(Obr. 18) ukazuje pokosovú pílu
s už demontovaným bočným krytom.
Demontáž kotúča (Obr. 19 až 22)
www.sharks-cz.cz
servis 774335397
Dodaným kľúčom odšrubujte otáčaním doprava poistnú skrutku kotúča (Obr.19)(19.1). Súčasne
stlačte poistné tlačítko vretena (Obr. 20) (20.1) dokiaľ nezaistí vreteno. Akonáhle je vreteno
zaistené, pokračujte s uvoľnením skrutky kotúča. Demontujte skrutku a následne kotúč istiaci
objímku. (Obr. 21) (21.1)
Pozor! Kotúč je veľmi ostrý a je pri
manipulacii
s ním
doporučované
používať ochranné rukavice.
Obratne vyberte kotúč z vretena a
zlikvidujte ho v recyklačnom stredisku.
Demontujte vnútornú objímku kotúča (Obr.
22) (22.1) (všimnite si zlícovanie
kruhových plôch) a vyčistite nahromadené
nečistoty z okolia vretena motora.
Inštalacia nového kotúča (Obr. 23 až
25)
Nasaďte nový kotúč na vreteno motora tak,
že ho umiestnite na zadnú objímku. Dávajte
www.sharks-cz.cz
servis 774335397
pozor, smer šipiek na kotúči (Obr. 23) (23.1) by mal smerovať doprava tj. sa zubami smerom dole.
Vreteno motora má dve plochy, ktoré korešondujús dvaa plochami v otvore poi stnej objímky (Obr.
24) (24.1). Namontujte poistnú objímku kotúča cez vreteno motora a dbajte na vyrovnanie už
zmienených plôch. Otáčaním doľava zašrubujte poistnú skrutku kotúča do závitov vretena
motora （Obr. 25） (25.1), Skrutku dotiahnite. Stlačte poistku vretena a dotiahnite skrutku kotúča
mernym krútiacim momentom. Uvoľnite poistku vretena a skontrolujte, či sa kotúč voľne otáča.
Znovu nasaďte vonkajšie zakrytie krytu kotúča. Spustením a zdvihnutím zostavenia rezacej hlavy
skontrolujte, či kryt funguje spávne. Na zaistenie presnosti pravidelne kontrolujte všetky
nastavenia.
Varovanie: je dôležité, aby kryt kotúča fungoval správne.
Varovanie! Pred prevádzaním údržby alebo nastavenia musí byť zariadenie odpojené od zdroja
napájania.
Technické špecifikacie
Napätie
230V~50Hz
Menovitý príkon
850W
Rýchlosť bez zaťaženia
5000min-1
Max/Min veľkosť kotúča píly
190 mm
Veľkosť otvoru kotúča
25.4 mm
Maximálny rez pri 0o x 0o
45 x 85mm
Maximálny rez pri 0o x 45o
45 x 60mm
Maximályí rez pri 45o x 45o
15 x 60mm
www.sharks-cz.cz
servis 774335397
Maximálny rez při 45o x 0o
25 x 85mm
Hladina akustického tlaku
96dB(A)
Hladina akustického výkonu
109dB(A)
Hladina vibracií
6.54m/s2
Záručný list patrí k predávanému výrobku odpovedajúceho čísla ako jeho nedeliteľná súčasť.
Strata originálu záručného listu bude dôvodom k neuznaniu záručnej opravy. Na výrobky je
zákazníkovi poskytovaná záručná doba 24 mesiacov odo dňa nákupu. Behom tejto doby odstráni
autorizovaný servis bezplatne všetky vady výrobku spôsobené výrobnou závadou
alebo vadným materiálom. Výrobca garantuje zachovanie odpovedajúcich funkčných vlastností
náradia a jeho bezpečnú prevádzku iba v prípade realizacie všetkých servisných zásahov na náradí
v autorizovanom servise.
Záruka zaniká v týchto prípadoch :
· nebol predložený originál záručného listu
· jedná sa o prirodzené opotrebenie funkčných častí výrobku v dôsledku používania stroja
· výrobok bol používaný v rozpore s návodom na obsluhu
· závada vznikla neprípustným zásahom do výrobku
(včetne zásahu a úprav neautorizovaným servisom)
· poškodenie bolo spôsobené vonkajšími vplyvmi, napríklad znečistením, vystavením stroja
nevhodným poveternostným podmienkam
· výrobok je mechanicky poškodený vinou užívateľa, podľa posúdenia servisného strediska
bežná údržba výrobku, napr. premazanie, vyčistenie stroja nie je považovaná za záručnú
opravu
Servisné stredisko:
Servis ČR :
Servis Sharks , tel. č. +420774335397,+420774416287 email : [email protected]
Servis SK:
Reklamácie uplatňujte na telefónnom čísle : 0918 999402 – p. Šimčák
e-mail: [email protected]
Reklamaciu uplatňujte u svojho obchodníka, prípadne odovzdajte výrobok priamo do servisu
( iba v originálnom balení ! ).
Po obdržaní kompletného výrobku v nerozloženom stave posúdi servis oprávnenosť reklamacie.
Prípadné záručné opravy potvrdí servis do záručného listu.
Záručná lehota sa predlužuje o dobu od prevzatia reklamacie servisom ( obchodníkom ) po
odovzdanie opraveného výrobku späť zákazníkovi. Dovozca si vyhradzuje 30 dní na posúdenie
reklamacie z hľadiska nároku na bezplatnú opravu ( náhradu ) v rámci záruky.
Predávajúci je povinný pri predaji zoznámiť kupujúceho s obsluhou výrobku, výrobok predviesť a
riadne vyplniť záručný list.
www.sharks-cz.cz
servis 774335397
Vyhlásenie o zhode ES / EC Declaration of Conformity
vydané podľa zákona č. 264/199992Z.z. v platnom znení
Týmto vyhlasujeme my(We hereby declare,)
Steen QOS s.r.o. . Bor. Č.p. 3, Karlovy Vary IČ 27972949
že koncepcia a konštrukcia nižšie uvedených prístrojov v prevedeniach, ktoré
uvádzame do obehu, odpovedá príslušným základným požiadavkam smerníc ES na
bezpečnosť a hygienu.
(That the design, type and construction of the following machine, as brought into
circulation by us, comply
with the basic safety and health requirements of pertinent EC directives.)
V prípade zmeny prístroja, ktorá s nami nebola konzultovaná, stráca toto vyhlásenie
svoju platnosť.
Označenie pristroja (Machine description): Pokosová píla Sharks SH 210
Model výrobku(Article no).: - SHK261
Príslušné nariadenia vlády(Applicable EC directive):
- Naraidenie vlády SR č. 308/2004o elektrických zariadeniach nízkeho napätia
(73/23/EHS, 93/68/EHS)
- Nariadenie vlády SR č. 194/2005 Z.z. o elektromagnetické kompatibilitě
(2004/108ES, 89/336/EHS)
- Vyhláška MŽP SR č. 208/2005 Z.z., nov vyhl. MŽP SR č. 313/307 EU 2002/95/ES,
o nakladaní s elektroodpadom a elektrozariadenim.
- Nariadenie vlády SR č.222/2002 … ( 2000/14/ES) , ktorým sa stanovia technické
požiadavky na výrobky z hľadiska emisií hluku (v znení ďalších predpisov)
Garantovaná hladina akustického výkonu - LWA 109 dB(A)
Nameraná hodnota Lpa 96 dB
V Karlových Varech dňa 1.11.2010
J. Beneš
konateľ spoločnosti
www.sharks-cz.cz
servis 774335397
www.sharks-cz.cz
servis 774335397
