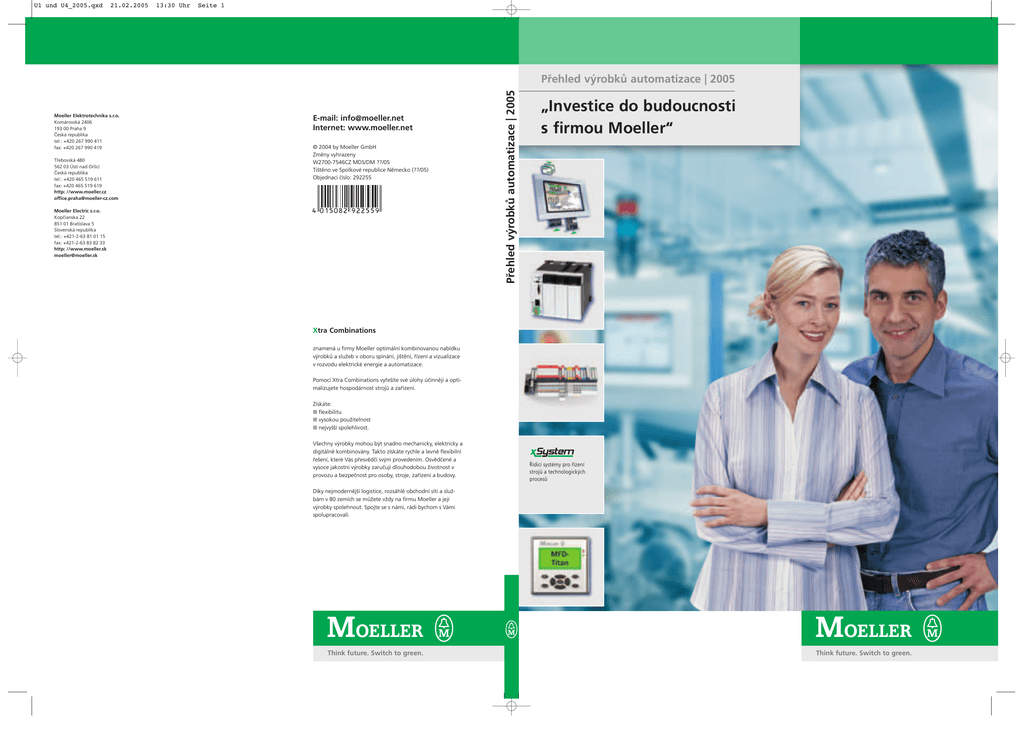

Přehled výrobků automatizace | 2005
Přehled výrobků automatizace | 2005
„Investice do budoucnosti
s firmou Moeller“
Xtra Combinations
znamená u firmy Moeller optimální kombinovanou nabídku
výrobků a služeb v oboru spínání, jištění, řízení a vizualizace
v rozvodu elektrické energie a automatizace.
Pomocí Xtra Combinations vyřešíte své úlohy účinněji a optimalizujete hospodárnost strojů a zařízení.
Získáte:
■ flexibilitu
■ vysokou použitelnost
■ nejvyšší spolehlivost.
Všechny výrobky mohou být snadno mechanicky, elektricky a
digitálně kombinovány. Takto získáte rychle a levně flexibilní
řešení, které Vás přesvědčí svým provedením. Osvědčené a
vysoce jakostní výrobky zaručují dlouhodobou životnost v
provozu a bezpečnost pro osoby, stroje, zařízení a budovy.
Řídicí systémy pro řízení
strojů a technologických
procesů
Díky nejmodernější logistice, rozsáhlé obchodní síti a službám v 80 zemích se můžete vždy na firmu Moeller a její
výrobky spolehnout. Spojte se s námi, rádi bychom s Vámi
spolupracovali.
Think future. Switch to green.
green
Think future. Switch to green.
green
Funktionen
21.02.2005
13:14 Uhr
Seite 2
Automatizační produkty,
systémová řešení a
služby od jednoho dodavatele
Firma Moeller je jako podnik s mezinárodní působností pro
konstruktéry strojů a zařízení zárukou úspěchu.
Tento spolehlivý partner pro oblast průmyslu
zaručuje kromě výkonných produktů
s osvědčenou kvalitou značky Moeller také
rozsáhlý servis, který Vám zajistí úspěch a růst.
Pro naše náročné zákazníky realizujeme řešení na
celém světě, která odpovídají příslušným požadavkům průmyslové automatizace.
Při použití našich inovativních automatizačních
produktů, systémových řešení a služeb jsou stroje a
zařízení výkonnější, flexibilnější a otevřenější pro
budoucí požadavky. Hlavní roli přitom hraje
rezerva ve výkonu, datový management,
komunikace přes internet a na pracovní úrovni
rozdělená inteligence a také integrace cizích
systémů, vždy se zohledněním efektivnosti
plánování a nákladů.
Funktionen
21.02.2005
13:15 Uhr
Seite 3
Funktionen
21.02.2005
13:15 Uhr
Seite 4
Požadavky a řešení
ve strojírenství a v provozech
Decentralizovaná
Web
Platí se pouze za kusové
zboží vyrobené na
stroji.
Transparentnost stroje
díky dálkové kontrole
a dálkové údržbě.
Řídicí stanice
HMI/PLC
Centrální řízení dat ve stroji a
Malá výrobní
také inteligentní akční
množství vyžadují
členy a senzory s darychlou a automatitovým rozhraním.
zovanou změnu parametrizace stroje.
Intranet
Internet
HMI/PLC
Komunikace
Jednotlivé
stroje jsou slučovány s cizími stroji do
jedné výrobní linky.
Komunikační systémy, tedy
integrovatelnost do sítí
strojů, např. s webovou
technologií.
PLC/technologické
funkce
Řízení
Vz
Funktionen
21.02.2005
13:15 Uhr
inteligence
Seite 5
Modulárně a decentralizovaně
Jednoduché a modulární proFlexibilní a
dukty, které jsou uzpůsosamostatné strojbeny novým trendům.
ní moduly s dílčími
Celosvětové standarfunkcemi jsou stavebními
dy s nízkými náklady
kameny pro výkonné
se správnými hardwastroje.
rovými a softwarovými
volbami.
Vzdálené I/O
Frekvenční
měniče
Cizí přístroje
Poradce/poskytovatel služeb
Splynutí mechaniky a elektroniky vyžaduje vysokou
kompetentnost od
předprodejních služeb až po služby po
prodeji.
Řízení pohybu a řízení v osách
Řízení pohybu
Jednoduché systémy pohonů
musí být nahrazeny
výkonnými víceosými
kontroléry.
dat
Větší výkonnost
(např. ks/h) na
úsporné ploše/
prostoru.
Podpora, poradenství, zabezpečení investic a služby týkající se provozu
a produkce.
Systemübersicht
21.02.2005
14:09 Uhr
Seite 6
Ethernet
XSoft
Professional
Software
11
16
XSoft-EPAM
23
XSoft-GALILEO
8
PLC založené na PC
8
N
HMI-PLC založené na PC
a
ink
ov
XCC600
XVC600
18
N
Kombinované HMI-PLC
XV400
Modulární PLC
Kompaktní PLC
XC600
a
ink
ov
HPG300
HPG200
26
XC100
XC200
PS4-416
PS4-141
PS4-201
PS4-271
40
50
HMI
56
N
Komunikace
MI4
Vzdálené I/O
MI4/MV4
MI4
WINbloc
XION/XStart
a
ink
ov
N
N
74
easy700
Pohony
XVH300/XV400
66
XION/XStart
Řídicí relé
a
ink
ov
easy800
MFD-Titan
a
ink
ov
easy700
84
DF5/DV5
DF5/DV5
Systemübersicht
21.02.2005
Seite 7
MI4-konfigurátor 59
36
Sucosoft S40
14:11 Uhr
MV4-konfigurátor 61
71
I/O Assistant
Easy-Soft
77
TCP/IP
XVC-101
Modbus
Ethernet
RS232
RS485
PS4-341
XVH300/XV400
MI4
WINbloc
WINbloc ECO
EM4-101...
N
MI4/MV4
easy800
DF6/DV6
MFD-Titan
a
ink
ov
easy500
MI4/MV4
a
ink
ov
XVH300/XV400
a
ink
ov
easy700
easy800
MFD-Titan
xSystem – přehled
N
a
ink
ov
N
N
Suconet K
Kapitel PC based-PLC
21.02.2005
14:35 Uhr
Seite 8
PLC a HMI-PLC založená na PC
Otevřená platforma pro Vaši
automatizaci
Stroje a zejména zařízení se stále více konstruují modulárně. Každý agregát
musí být integrován do výrobní linky, která je seřízená na daný produkt. Pomocí
automatizačních systémů fy Moeller založených na PC přizpůsobí návrhář
automatizační techniku optimálně technickým podmínkám. To je neocenitelná
výhoda vizualizačních, ovládacích a řídicích systémů pro jejich flexibilitu.
Série XCC600 a XVC600 se vyznačují mimořádným výkonem v kompaktním
provedení automatizační techniky založené na PC.
Osvědčené vlastnosti přístroje kombinovaného z grafického dotykového
operátorského panelu a výkonného systému PLC – bez ventilátorů a bez
mechanicky pohyblivých částí – jsou firmou Moeller rozšířeny o význačné
vlastnosti, jako jsou stupňovitá rozšiřitelnost a flexibilita.
8
21.02.2005
14:36 Uhr
Seite 9
Firma FAG Kugelfischer vyvíjí, vyrábí a po celém světě prodává
valivá ložiska pro automobilový průmysl ve velkých sériích.
Aby byla schopna zaručit vysoký jakostní standard, provádí
FAG neustále zkoušky a simulace. Velká množství dat, rychlé
analogové zpracování a jednoduchá vazba na řídicí systém
zkušebny vyžadují výkonný automatizační systém. Řízení
PLC založené na PC řady XC600 tyto požadavky splňuje.
XC600 s integrovaným webovým serverem, OPC serverem a
integrovaným Ethernetem vytváří na jedné straně spojení s
řídicím systémem, na druhé straně dostává XC600 pomocí FTP
datové pakety různých jízdních drah. Tak lze valivá ložiska
kontrolovat co do kvality a zatížitelnosti jako v reálných
podmínkách. To šetří čas a náklady, aniž by bylo nutno slevit
na kvalitě.
Již více než 90 let dodává Klöckner Hänsel Processing po
celém světě výrobní zařízení a balicí stroje pro průmysl
cukrovinek. Zařízení se obecně skládá z předzásobení,
odvažování, formovacích a balicích strojů. Přitom se vyžaduje
vysoká přesnost při přípravě receptur pro konečný produkt.
HMI-PLC založené na PC přitom ukládá až 250 receptů až
s 64 jednotlivými komponentami. Protokoly o zakázkách,
směnách a šaržích se vygenerují a uloží na kartu CompactFlash. Pro vyhodnocení a archivaci lze soubory LOG vyvolat
přes Ethernet ze serveru nebo ze systému řízení procesů.
Rychlá a snadná diagnóza poruchy stroje nebo systému
kdekoli na světě je možná přes web.
XC600
XCC600
XVC600
Luxusní řízení pro rozsáhlé aplikace.
Velká programová a datová paměť
umožňuje ve spojení s vysokou rychlostí
efektivní zpracování aplikace. Vynikající
navigaci v menu a zobrazení pro
obsluhu umožňuje 4-místný displej.
Série XCC600 má výkon procesorů
Pentium v kompaktní třídě moderních
PLC založených na PC. Navíc se může
uplatnit jako otevřená platforma pro
systémy se standardním operačním
systémem jako je MS-Windows 2000.
Můžete je provozovat bez ventilátorů
a mechanicky pohyblivých prvků. Díky
použitým standardům ETX je výpočetní
výkon nastavitelný. Ve spojení s panelem
XC-DVI se XCC600 stává HMI-PLC se
samostatným dotykovým displejem.
Panely DVI lze provozovat také u IPC
s rozhraním DVI. Velké spektrum řady
panelů DVI nabízí širokou paletu
infračervených nebo rezistivních
dotykových panelů až do velikosti 15“.
Inovativní přístrojová koncepce série
XVC600 nabízí rozmanité možnosti
automatizace a zapojení do sítě. Všechny
přístroje disponují integrovanými
rozhraními pro Ethernet a CANopen.
Přístroje lze provozovat zcela bez
ventilátorů a mechanicky pohyblivých
částí. Jako velkokapacitní paměť se
přitom použije vyměnitelná karta
CompactFlash. Díky použitým
standardům ETX je výpočetní výkon
nastavitelný. Nové technologie, resp.
výkonné procesory ve standardech
ETX lze okamžitě použít.
9
21.02.2005
14:36 Uhr
Seite 10
XC600
XC-CPU-601
XC600 – PLC s vysokým výkonem
Moderní koncepty automatizace
vyžadují moderní automatizační
přístroje. Kromě rychlosti a
zpracování velkého objemu dat je
vyžadována přímá a rychlá vazba
na nadřízené struktury IT. XC600
je modulární řízení s vysokým
výkonem, které spojuje již známou
kvalitu PLC s nejmodernějšími
možnostmi komunikace.
Řízení řady XC600 jsou díky vysoké rychlosti zpracování obzvláště
vhodné pro aplikace s vysokým objemem dat a programů.
displeje
Paměťová karta:
CF
Nový způsob ovládání je jedinečný.
Rozšiřitelnost:
max. 74 karet XION
bez programovacího přístroje přímo
Mnoho informací lze nyní zobrazit
na ovládacím panelu. 4-řádkový
OPC-Server
displej poskytuje informace o
Další rozhraní:
RS232, USB, Ethernet
XC-CPU601-E1M
Programová paměť
Datová paměť
provozních a poruchových stavech
ve více jazycích.
1 MByte
1 MByte
XC-POW-50-UPS
Napájecí modul
XC-CPU601-E2M
Programová paměť
Datová paměť
2 MByte
1 MByte
XC-POW-50-XION-UPS
Napájecí modul pro
lokální připojení XION
XC-CPU601-E4M
Programová paměť
Datová paměť
4 MByte
1 MByte
XC-CPU601-E8M
Programová paměť
Datová paměť
XC-SYS1
Ovládací jednotka s displejem,
místo pro kartu CompactFlash,
hodiny reálného času, držák baterie
8 MByte
2 MByte
XC-NET-CAN
CAN Master, max. 1 MBaud
XC-CPU601-E4M-XV
Programová paměť 4 MByte
Datová paměť
1 MByte
Integrovaný web server
XC-ADP
Základní modul
XC-ADP-XION
Základní modul pro lokální připojení XION
10
Uživatelská navigace pomocí
XC-NET-DP-M
PROFIBUS-DP Master, max. 12 MBaud
Integrované rychlé rozhraní pro
100 MB Ethernet
Rozhraní Ethernet je zárukou pro
univerzální a efektivní komunikaci,
ať už se jedná o prostou výměnu
dat globálních síťových proměnných
mezi řízeními, přenos dat do
aplikací pro PC jako jsou databáze,
vazby k OPC klientovi nebo rychlý
programovací přístup.
21.02.2005
14:36 Uhr
Seite 11
XSOFT-PROFESSIONAL: Programování
podle mezinárodních standardů
XSOFT-PROFESSIONAL je programovací systém založený
na CoDeSys 3S pro průmyslová řízení podle mezinárodního
standardu ČSN 61131-3. Výborné technické vlastnosti,
jednoduchá manipulace a velké rozšíření tohoto softwaru
v automatizačních komponentách různých výrobců jsou
zárukou úspěchu.
Komfortní konfigurace řízení
Charakteristické vlastnosti
Auto Declare: automatická deklarace proměnných
Auto Format/Syntax Coloring
Automatické formátování a zbarvení textu kódu/deklarace
Komfortní porovnání projektu
Programovací jazyk
Jazyk instrukcí (IL) a strukturovaný text (ST)
Logické schéma (FBD)
Volné grafické logické schéma - Continuous Function Chart (CFC)
Kontaktové schéma (LD)
Jazyk sekvencí (SFC)
Pro každou úlohu optimální
programovací jazyk
(IL, ST, FBD, CFC, LD, SFC)
Velké množství vlastností usnadňuje vytváření aplikací
a sleduje jeden cíl: úsporu nákladů snížením projekčních
časů.
Výběr dalších vlastností: globální vyhledávání a nahrazení,
generování a použití knihoven, kontextová nápověda,
výstup křížových odkazů, ověření nepoužitých proměnných,
generování a provádění maker v XSoftu resp. jejich vyvolání
přes dávková data.
Odlaďování a uvedení do provozu
XSoft nabízí velké množství důležitých funkcí pro rychlé
a efektivní oživení řídicích aplikací, pro jejich otestování
a uvedení do provozu.
Všechny tyto vlastnosti Vám jsou k dispozici, jakmile se
přihlásíte (login) do řízení (režim on-line).
Simulace
I bez připojeného řízení můžete Váš aplikační program
otestovat. XSoft Vám k tomu nabízí integrovanou on-line
simulaci. Přitom nemusíte opustit ani obvyklou uživatelskou
plochu, ani se nezmění manipulace oproti režimu on-line s
připojeným řízením.
Rozsáhlé pomůcky pro odlaďování a
uvedení do provozu šetří čas a peníze
11
21.02.2005
14:36 Uhr
Seite 12
Infračervené/rezistivní dotykové
panely DVI od 6,4“ do 15“
XV-DVI
Dotykový panel DVI splňuje všechny
požadavky, které se dnes kladou
na náročné digitální přenosy
obrazových dat a odpovídá
standardu DVI. Díky čelní straně
chráněné proti stříkající vodě (IP65)
a robustnímu vestavnému krytu
lze dotykový panel DVI ideálně
zabudovat do spínacích skříní,
pultových systémů apod.
Použitá barevná obrazovka TFT, s
Typ:
Barevný TFT displej
Počet barev: 256
Podsvícení pozadí:
softwarově stmívatelné
Rozlišení:
640x480, 800x600,1024x768
Dotykový panel:
Typ: infračervený
(rezistivní se připravuje)
Driver: kompatibilní s myší pro
Windows CE/9x/ NT/2000/VxWorks
Rozhraní:
dotykový panel/napájení:
1x SubD 9pol
Obrazová data:1 x DVI
(Single Link DVI-D Standard)
lze použít s:
• PLC založeným na PC typu XCC 600
• standardním IPC s rozhraním DVI
Vzdálenost mezi PLC a HMI:
6,4“/10,4“/12,1“: 10 m
15“: 5 m
12
Všeobecné údaje:
0...50°C svislá vestavba
0...40°C u vestavby do max 35°
10..90% rel. vlhkost vzduchu
úhlopříčkou obrazovky 6,4“ až
Krytí:
IP65 z čelní strany,
Třída EMC:
EN61000-6-2, EN50081-2
zobrazování barevných obrazů.
Napájení:
12 V DC, 18 W (z XCC 600/IPC)
15“ a rozlišením od 640x480
do 1024x768 se ideálně hodí pro
Díky zcela plochému povrchu a
technologii TFT, která umožňuje
velký úhel obrazovky, je v celé
oblasti pozorování nerušený a
Rozměry (šxvxh):
6,4“: 212 x 156 x 63,2 mm
10,4“: 345 x 260 x 63,2 mm
12,1“: 361 x 279 x 62,5 mm
15“: 427 x 332 x 63,0 mm
jasný obraz. Pro vstup se používá
Objednací údaje:
Infračervený dotykový panel
10,4“: XV-DVI-GTI-10
12,1“: XV-DVI-GTI-12
15“: XV-DVI-GTI-15
Rezistivní dotykový panel
6,4“: XV-DVI-GTR-06
15“: XV-DVI-GTR-15
absolutně bez tlaku na dislej.
infračervená/rezistivní dotyková
technologie. Infračervená dotyková
technologie umožňuje ovládání
Oděruvzdorné bezpečnostní sklo
čelní stěny chrání displej TFT a
zajišťuje jasný obraz.
21.02.2005
14:36 Uhr
Seite 13
PLC založené na PC
s nastavitelným výkonem CPU
XCC-601
Nové PLC založené na PC na DIN
lištu z řady XCC 600 nabízí díky
integrovaným sběrnicovým
rozhraním a rozhraní Ethernet
četné možnosti ke komunikaci a
zapojení do sítě v průmyslových
aplikacích. Ve spojení s panely
DVI lze realitovat aplikace HMI až
10 m vzdálené. To rozšiřuje oblast
použití také na automatizaci budov
a použití jako dotykový panel s
použitím pro web.
Paměť:
32 - 512MB DRAM
RAM: 32kB zálohovaná baterií
Datová/programová paměť:
Výměnný CompactFlash disk
32 až 512MB
Rozhraní:
CANopen, Ethernet, sériové,
paralelní (volitelně LPT),
myš/klávesnice, USB,
rozhraní DVI
Programování:
PLC: XSoft IEC61131-3
vizualizace: XSoft-EPAM
Všeobecné údaje:
0..50°C
10...90% rel. vlhkost
Krytí:
IP20
Třída EMC:
EN61000-6-2, EN50081-2
Konstrukce: montáž do skříně
Rozměry (šxvxh):
70 x 240 x 190 mm
Objednací údaje:
XCC-601-DVI
XCC-601-DVI-DPM (DP-Master/MPI)
XCC-601-DVI-DPS (DP-Slave)
Přístroje lze provozovat kompletně
bez ventilátorů a bez mechanicky
pohyblivých částí. Mechanické
oddělení PLC a dotykového panelu
umožňuje použití zejména ve
zúžených prostorových poměrech:
např. PLC v rozváděči, zepředu
umístěný dotykový panel DVI jako
ovládací panel. Jako velkokapacitní
paměť se přitom používá výměnný
disk CompactFlash. Takto je přístroj
vhodný i pro těžká prostředí.
Napájení:
Jmenovitá hodnota 24 VDC, od 15W
Povolený rozsah 18,5...30,2 VDC
Díky použitému standardu ETX je
výpočetní výkon možno stupňovitě
1
Nutný ventilátor
zvyšovat. Nové technologie resp.
výkonnější procesory ve standardu
ETX lze okamžitě použít. Přístroje
tak odpovídají budoucím požadavkům a zajišťují dlouhodobou
použitelnost.
Procesor:
Pentium 200MHz až 1,2GHz 1
13
21.02.2005
14:36 Uhr
Seite 14
HMI-PLC založené na PC
Integrovaný Ethernet a CANopen
XVC-601
Nová HMI-PLC s dotykovým
displejem založená na PC řady
XVC600 mají integrovaná rozhraní
pro sběrnice a Ethernet a poskytují
četné možnosti ke komunikaci a
zapojení do sítě v průmyslových
aplikacích.
Přístroje lze provozovat kompletně
bez ventilátorů a bez mechanicky
pohyblivých částí. Jako velkokapacitní paměť se přitom používá
Typ:
Barevný TFT displej
Počet barev: 256
Podsvícení pozadí:
softwarově stmívatelné
Rozlišení:
640x480, 800x600,1024x768
Dotykový displej:
Typ: infračervený
(rezistivní se připravuje)
Procesor:
Pentium 200MHz až 1,2GHz 1
Paměť:
32 - 512MB DRAM
RAM: 32kB zálohovaná baterií
Datová/programová paměť:
Výměnný CompactFlash disk
32 až 512MB
Rozhraní:
CANopen, Ethernet, sériové,
paralelní (volitelně LPT),
myš/klávesnice, USB,
rozhraní DVI
Všeobecná data:
0..50°C
10...90% rel. vlhkost vzduchu
Krytí:
IP65 na čelní straně
Třída EMC:
EN61000-6-2, EN50081-2
Rozměry (šxvxh):
10,4“: 345 x 260 x 100 mm
12,1“: 361 x 279 x 100 mm
15“:
427 x 332 x 100 mm
Objednací údaje:
Infračervený dotykový panel
10,4“: XVC-601-GTI-10
XVC-601-GTI-10 DPM
(DP-Master/MPI)
XVC-601-GTI-10 DPS (DP-Slave)
12,1“: XVC-601-GTI-12
XVC-601-GTI-12-DPM
(DP-Master/MPI)
XVC-601-GTI-12-DPS (DP-Slave)
15“:
Programování:
PLC: XSoft IEC61131-3
vizualizace: XSoft-EPAM
Napájení:
Jmenovitá hodnota 24 V DC, od 15 W
Povolený rozsah 18,5...30,2 V DC
rezistivní dotykový panel
(se připravuje)
1
14
XVC-601-GTI-15
XVC-601-GTI-15-DPM
(DP-Master/MPI)
XVC-601-GTI-15-DPS (DP-Slave)
Nutný ventilátor
výměnný disk CompactFlash.
Takto je přístroj vhodný i pro
těžká prostředí. Díky použitému
standardu ETX je výpočetní výkon
možno stupňovitě zvyšovat.
Nové technologie resp. výkonnější
procesory ve standardu ETX lze
okamžitě použít. Přístroje tak odpovídají budoucím požadavkům a
zajišťují dlouhodobou použitelnost.
Jako vstupní jednotka je použita
infračervená/rezistivní dotyková
technologie. Infračervená dotyková
technologie umožňuje ovládání
absolutně bez tlaku na displej.
Oděruvzdorné bezpečnostní sklo
čelní stěny chrání displej TFT a
zajišťuje jasný obraz.
21.02.2005
14:36 Uhr
Seite 15
zárukou úspěchu.
Programovací jazyk
programovací jazyk
časů.
Simulace
15
21.02.2005
14:36 Uhr
Seite 16
XSOFT-EPAM: vizualizační nástroj
běžící i na webu pod MS Office
Projektování vizualizace se provádí snadno a efektivně
pod MS Excel. XSOFT-EPAM je nadstavba vyvinutá firmou
Moeller, kterou stačí navázat do MS Excelu.
XSOFT-EPAM je koncipován jako otevřený vizualizační
systém, který lze kdykoliv a snadno doplnit o zákaznické
funkce pomocí maker Visual Basicu.
Pro tvorbu jednotlivých obrazovkových masek jsou k
dispozici objekty jako tlačítko, spínač, alfanumerické
proměnné, sloupcový graf, prvky hlášení, bitmapy atd.
Proměnné PLC lze snadno importovat z IEC61131-3,
chybné zadání proměnných je tím vyloučeno. Různé
obrazovky se spojují pomocí „Links“ a mohou být
vyvolány např. kliknutím na tlačítko některého objektu.
Projektování pod MS Excel
Projektování vizualizace se provádí pod MS Excel. Instalace
zvláštního softwarového balíku není nutná, stačí navázat
XSOFT-EPAM jako nadstavbu pro Microsoft Excel. Tak jsou
dispozici všechny objekty potřebné pro vizualizaci pod
Microsoft Excelem. V „excelové tabulce“ je uložen textový
popis vizualizace. Projektant se může během projektování
neomezeně vracet zpět ke všem excelovským vlastnostem.
Stejně tak lze snadno znovu používat již jednou vytvořené
masky nebo objekty pomocí kopírování a vkládání.
Výrazně to snižuje drahý inženýrský čas.
Při simulaci na PC lze testovat funkce i strukturu masek.
Pomocí navázání k přístroji v procesu je možné nechat testy
proběhnout také „real-life“ (reálně).
Jednoduché a efektivní
projektování pomocí Excelu
Snadné umísťování
... a již provozuschopné
16
Import proměnných
z XSoftu
21.02.2005
14:37 Uhr
Seite 17
Pomocí WEB-EPAM se stávají přes intranet/internet nové
i stávající aplikace EPAM ovládacími a zobrazovacími
jednotkami s dálkovým ovládáním.
Aplikace EPAM
WEB-EPAM
Díky použití WEB-EPAM je každá vizualizace vytvořená pomocí
EPAM automaticky provozuschopná na webu. Za tím účelem
se přes integrovaný Web server natahuje Java-Applet,
který zobrazuje obraz vizualizace 1:1 v každém standardním
prohlížeči běžícím pod Javou a tedy schopném vzdáleného
přístupu k zařízení. Údržba a vizualizace na dálku se tak
stávají dětskou hrou.
Identifikace je prováděna pomocí uživatelského hesla, takže
přístup mají pouze oprávněné osoby. Pomocí použité technologie Terminal-Client/Server se do prohlížeče přenáší pouze
změněné obsahy obrazovek a masek a stisknutí tlačítek myši
v komprimované formě s širokopásmovou ochranou. Velkou
výhodou této technologie je, že není nutný žádný překlad
projektu. Projekt existuje pouze jednou v cílovém systému a
při změnách ho není nutné znovu konvertovat do webového
projektu. To je obrovská výhoda údržby a navíc šetří paměťové
místo v cílovém systému. Kromě toho je zajištěno, že na místě
je vždy vidět obraz vizualizace 1:1, i když došlo k rozšíření
uživatelskými funkcemi (např. ANSI-C). Zadání uživatele lze
sledovat a příp. korigovat.
Intranet/internet
Obraz v obraze se vzdáleným ovládáním EPAM
Objekt vzdáleného ovládání EPAM umožňuje
překrývání obsahů obrazovek jiných dotykových
displejů. Tato funkce je koncipována zejména
pro aplikace teleservice, aby bylo možné
diagnostikovat stavy zařízení a provádět funkce
na dálku. Aktuální obraz zařízení HPG-200
se zobrazí jako obrazová kopie 1:1 na straně
vizualizace HPG-300. Všechny dotykové funkce
lze provádět lokálně pomocí HPG 200 nebo
decentrálně přes zobrazený obraz v HPG-300.
To vše zdarma, bez dalších projektových nákladů
nebo dalších softwarových balíků.
Ethernet TCP/IP
Standardní prohlížeč běžící pod Javou
17
Kapitel Embedded HMI-PLC
21.02.2005
15:10 Uhr
Seite 18
Kombinovaná HMI-PLC
Možnost stupňovitého zvyšování
výkonu a flexibilita rozhraní
Automatizační systém s možností stupňovitého hardwarového a softwarového
nastavení se stává stále důležitějším předpokladem pro ekonomický úspěch v
konstrukci strojů a zařízení. Nekonečné znovuobjevování jistě není řešením.
Pouze osvědčená standardizovaná řešení vedou k úspěchu. Výsledkem jsou řízení
HMI-PLC od fy Moeller. Řízení s textovým displejem a řízení s dotykovým displejem
umožňují použití standardizovaných řešení od nejmenších strojů až po největší.
Vysoký výkon spojený s integrovaným rozhraním Ethernet a CANopen umožňuje
navíc horizontální i vertikální komunikaci při optimálním poměru ceny k výkonu.
18
21.02.2005
15:11 Uhr
Seite 19
Moderní řízení stroje musí splňovat tyto požadavky: vysoký
výkon, integrovaná sběrnicová rozhraní, kompaktní rozměry,
integrované parametrizovatelné I/O, komfortní programovací
nástroje. Dalším základním požadavkem každého řízení
stroje je „ovládání a sledování“. Patří sem zobrazení textů s
grafikou, sloupcové grafy, numerická klávesnice vč. funkčních
tlačítek, správa alarmů a receptur, to vše s ergonomickým
designem v IP65. Lze tyto požadavky splnit s jedním přístrojem?
Odpověď zní: HMI-PLC s textovým displejem od firmy Moeller.
Ať se jedná o konstrukci strojů nebo zařízení nebo o jedinou
aplikaci, neexistuje oblast, ve které by HMI nemohlo zjednodušit ovládání a usnadnit obsluhu.
Moderní dotykové displeje mají přehlednou, flexibilní navigaci v menu a umožňují výrobci odbyt jeho strojů po celém
světě pouze s jedním hardwarovým a softwarovým řešením.
HMI-PLC s dotykovými displeji od 5,7“ až 15“ jsou pro každý
stroj optimálním řešením. Řízení, regulace, polohování a
komunikace jsou projektovány pomocí XSOFT-PROFESSIONAL.
Vizualizace je komfortně vytvářena přes Excel pomocí
XSOFT-EPAM.
XVC100
HMI-PLC s textovým displejem
HPG200/300
HMI-PLC s dotykovým displejem
XV400
HMI-PLC s dotykovým displejem
Vyznačují se mimořádně nízkou
vestavnou hloubkou a nalézají uplatnění obzvláště u sériových strojů
s omezenými prostorovými poměry.
Kompaktní konstrukce, velké
množství integrovaných digitálních
a analogových I/O, čítače, vstupů
přerušení a vstupů pro inkrementální
čidla vytvářejí z přístroje univerzální
zařízení pro konstrukci strojů.
Pro komunikaci s periferijními
přístroji nezaplatíte ani korunu navíc –
CANopen je integrován. Integrované
paměťové disky CompactFlash se kromě
toho starají o bezpečné uchování dat.
Přístroje této série mají integrovaný
grafický operátorský panel 5,7” až 10”
s infračervenou dotykovou obrazovkou
a výkonným řízením Compact-PLC v
jednom přístroji. Tato přístrojová architektura orientovaná do budoucnosti
nabízí četné automatizační možnosti
i zapojení do sítě. PLC se programuje
podle průmyslového standardu IEC
61131. Grafické obrazové masky se
snadno a efektivně programují pomocí
XSOFT-EPAM pod Excelem. HMI-PLC
s dotykovým displejem se tak stává
univerzálním přístrojem pro automatizační aplikace.
Zda se u řady XV400 jedná o HMI
nebo kombinované HMI-PLC, to
určuje výměnný disk CompactFlash
a upřednostněný projekční nástroj.
Jako HMI lze XV400 naprojektovat
grafickým vizualizačním nástrojem
XSOFT-GALILEO nebo řádkově orientovaným vizualizačním nástrojem
XSOFT-EPAM založeným na MS Excelu.
Stejnou flexibilitu nabízí také funkce
HMI-PLC – uživatel při vizualizaci volí
mezi XSOFT-GALILEO a XSOFT-EPAM
v kombinaci se softwarem XSOFTPROFESSIONAL pro PLC založeným
na CoDeSys 3S.
19
21.02.2005
15:12 Uhr
Seite 20
XVC-101-C192K-K82
XV-101-K42
XV-101-K84
Displej LCD:
8 x 20 nebo 4 x 10 znaků
28 tlačítek, z toho 8 funkčních
Displej LCD:
4 x 20 znaků
výška písma 5 nebo 10 mm
9 funkčních tlačítek se stavovým
zobrazením pomocí diod LED
Displej LCD:
8 x 40 znaků
výška písma 5 nebo 10 mm
15 funkčních tlačítek se stavovým
zobrazením pomocí diod LED
Integrované vstupy/výstupy:
10 digitálních vstupů
8 digitálních výstupů, 24 V/0,5A
8 konfigurovatelných digitálních
vstupů/výstupů
2 analogové vstupy, 0-10 V/10 bitů
2 analogové výstupy, +/–10 V/12 bitů
2 čítačové vstupy, 50 kHz
2 přerušovací vstupy
1 inkrementální vstup, 50 kHz
PLC: XC100
8 digitálních vstupů, 6 digitálních výstupů
rozhraní CANopen/RS232
PLC: XC100
8 digitálních vstupů, 6 digitálních výstupů
rozhraní CANopen/RS232
Operační paměť:
192 kByte pro program
Vše v přístroji – HMI-PLC řady XVC s textovým displejem
Textový displej + PLC + lokální I/O + kompaktní rozměry =
XVC100
baterie pro remanentní
data a hodiny reálného času
digitální
vstupy/výstupy
digitální vstupy
kontrolní LED SYS
napájení 24 V
kontrolní LED
CompactFlash
přepínač provozních režimů
programovací
rozhraní RS232
digitální výstupy
analogové vstupy/výstupy
20
místo pro
CompactFlash disk
komunikační
rozhraní CAN
Individuální konfigurace I/O
HMI-PLC s textovým displejem XV nabízí individuální
hardwarovou konfiguraci při výběru velikosti displeje,
výkonu PLC, a také počtu a provedení lokálních I/O.
Na zadní straně přístroje lze
zaklapnout XC-CPU101-...XV.
Další tři zásuvná místa umožňují
individuální kombinaci modulů
XI/OC-I/O, např. 32 DI + 4 AI
+ 2 AO + 2 vstupy 400 kHz
pro inkrementální čidlo 5 V
+ 2 analogové výstupy.
Přes integrované rozhraní
CANopen lze připojit další
vzdálené I/O, např. XI/ON.
21.02.2005
15:13 Uhr
Seite 21
Řady HPG/XV
HPG200
HPG300
XV400
5,7” kombinované HMI-PLC
10,4” kombinované HMI-PLC
5,7“ až 15“ HMI nebo kombinované HMI-PLC
Zobrazovací jednotka
aktivní obrazová plocha 5,7”
rozlišení 320 x 240 pixelů (VGA)
displej LCD STN
čelní stěna z bezpečnostního skla
dotykový infračervený (infračervená mřížka)
rozhraní Ethernet, RS232, CANopen
aktivní obrazová plocha 10,4”
rozlišení 640 x 480 pixelů (VGA)
displej TFT barevný
čelní stěna z bezpečnostního skla
dotykový infračervený (infračervená mřížka )
rozhraní Ethernet, RS232, CANopen
displej LCD STN barevný
rozlišení 320 x 240 pixelů (1/4 VGA)
rozhraní Ethernet, CANopen, USB, RS232
komunikační slot 1
MC-HPG-210
displej
MC-HPG-300
MC-HPG-300-DPM
rozhraní
PROFIBUS-DP Master
MC-HPG-300-DPS
rozhraní
PROFIBUS-DP Slave
MC-HPG-300-MPI
rozhraní
MPI
MC-HPG-300-ABGF1
rozhraní
Allen Bradley
MC-HPG-300-GEF
rozhraní
GE-Fanuc
MC-HPG-230
displej
LCD STN barevný
MC-HPG-230-DP
displej
LCD STN barevný
rozhraní
PROFIBUS-DP Master
MC-HPG-230-DPS
displej
LCD STN color
rozhraní
PROFIBUS-DP Slave
MC-HPG-230-ABGF1
displej
LCD STN barevný
rozhraní
Allen Bradley
MC-HPG-230-GEF
displej
LCD STN barevný
rozhraní
GE-Fanuc
XV400 – komunikační profesionál
Kromě výměnného disku CompactFlash, který určuje funkci
XV400 – HMI nebo HMI-PLC, nabízí přístroje řady XV400
rozmanité komunikační možnosti.
Jeden nebo dva komunikační sloty, CANopen, Ethernet
10/100Mbit, USB Device, USB Host, RS232. Přístroj nabízí
maximální flexibilitu – jako HMI, HMI-PLC, jako panel s funkcí
gateway nebo jako spojení přes Ethernet TCP/IP k řídicí
úrovni. Integrované funkce jako WEB-Browser, FTP-Server,
Remote Client/Server nebo OPC Client/Server nabízí nové
možnosti zapojení do sítě a programování. Zákazníkovi/uživateli zajistí velký inovativní skok v jeho
automatizačním řešení.
displej TFT barevný
rozlišení 10,4“: 640 x 480 pixelů (VGA)
12“: 800 x 600 (SVGA)
15“: 1024 x 768 (XGA)
rozhraní Ethernet, CANopen, USB, RS232
komunikační sloty 2
XV-430-10TVB-13-1-*
XV-430-12TSB-13-1-*
XV-430-15TXB-13-1-*
XV-440-10TVB-13-1-*
XV-440-12TSB-13-1-*
XV-440-15TXB-13-1-*
10,4“ rezistivní
12,1“ rezistivní
15“ rezistivní
10,4“ infračervený
12,1“ infračervený
15“ infračervený
LCD STN
monochromatický
XV-432-57CQB-13-1-* 5,7” rezistivní dotykový
XV-442-57CQB-13-1-* 5,7” infračervený
dotykový
21
21.02.2005
15:13 Uhr
Seite 22
XSOFT-PROFESSIONAL : Programování
zárukou úspěchu.
Programovací jazyk
programovací jazyk
časů.
22
Simulace
21.02.2005
15:13 Uhr
Seite 23
XSOFT-GALILEO: Vizualizační nástroje
založené na MS Windows
Pomocí XSOFT-GALILEO založeného na Windows,
inteligentního a interaktivního vizualizačního nástroje,
vytvoříte nejjednodušším způsobem projekty pro obsluhu
a vizualizaci strojů, zařízení a budov. Známá obsluha
Windows a intuitivní navigace v menu zkracují fázi učení
i projekční dobu.
K hotovému projektu stačí méně kroků
vkládání
objektů
vkládání dynamických objektů
tvorba masek
vkládání
funkčních tlačítek
tvorba
dokumentace
po testu projektu
na PC a na panelu
tvorba adres
a proměnných
Vlastnosti XSOFT-GALILEO
• rozsáhlý jazyk skriptů a seznam parametrů
• standardní tiskové funkce WIN PCL
• volně definovatelné tiskové formuláře s libovolnými
proměnnými
• kamerový objekt (připojení webové kamery)
• simulace projektů online na PC bez HMI
• lineární přepočítání hodnot proměnných mezi PLC a HMI
• rozsáhlá kontextová nápověda
• typy proměnných: např. bit, byte, slovo, dvojité slovo, error,
float, array, struct
• funkce alarmů a historie
• správa receptur
• standardní klávesnice a klávesnice definované uživatelem
• správa hesel (200 úrovní, 500 uživatelů)
• import 15 různých obrazových formátů
(např. .bmp, .tif, .jpg, .gif, .png,.....)
• UNICODE Support (podpora cizích jazyků s vlastní znakovou
sadou (např. čínština)
23
21.02.2005
15:13 Uhr
Seite 24
24
Import proměnných
z XSoftu
21.02.2005
15:13 Uhr
Seite 25
Aplikace EPAM
WEB-EPAM
Intranet/internet
Ethernet TCP/IP
25
Kapitel Modular PLC
21.02.2005
15:54 Uhr
Seite 26
Modulární PLC
Výkonná modulární řízení
„ušitá na míru“ pro aplikace
Modulární PLC se vyznačují ve velkých mezích stupňovitě rozšiřitelnou konstrukcí.
Uživateli to umožňuje flexibilitu a možnost vlastního individuálního sestavení
automatizačního systému.
Dalším důležitým parametrem je integrace moderní komunikační koncepce.
Přístup přes Ethernet je pro četné aplikace nezbytný: na jedné straně pro efektivní
komunikaci řízení mezi sebou, na druhé straně pro výměnu dat pomocí komunikačních standardů jako OPC k nadřízeným řídicím systémům.
26
Kapitel Modular PLC
21.02.2005
15:54 Uhr
Seite 27
V dnešní době se stále více technologií vybavuje automati-
K výkonným hardwarovým komponentům patří také rozsáhlé
začními řešeními. Kromě ryze řídicích funkcí to jsou napojení
softwarové funkce. Rozsáhlé knihovny pro automatizaci bu-
na sběrnice, funkce pro ovládání a sledování a také vazba na
dov v oblastech vytápění, klimatizace, ventilace a regulační
systémy plánování a zajištění jakosti. Vazba přes Ethernet
techniky zkracují projektování a uvádění do provozu komplex-
přitom stále získává na významu. Pro výkonné modulární říze-
nějších instalací v budovách. K tomu se přidává jednoduchá
ní to není problém, buď přes jednoduché brány nebo integro-
diagnóza a programování na dálku i rozdělených řídicích
vané rozhraní Ethernet.
systémů. Hotová řešení pro snadnou údržbu na dálku přes
internet jsou možná stejně jako vyvolání poplachu na dálku
PS416
XC100
XC200
Modulární řídicí systém s možností
Modulární PLC série XC100 je výkonný
Modulární PLC série XC200 nabízí
multiprocesorového režimu a s četnými
automatizační systém pro malé a
vysoký výpočetní výkon a vynikající
možnostmi rozšíření.
střední aplikace. Lokálně rozšiřitelný až
komunikační možnosti. Kromě rozhraní
Rozšiřitelný až na 19 modulů v centrální
o 15 modulů XI/OC. Integrovaný sběrni-
RS232 a sběrnicového rozhraní
vaně.
cový interface CANopen vytváří rozhra-
CANopen je to především integrované
ní k decentrálním perifériím. OPC Ser-
rozhraní Ethernet. OPC Server navíc
ver navíc zjednodušuje spojení se
zjednodušuje spojení se standardizo-
standardizovanými aplikacemi OPC
vanými aplikacemi OPC Client. Jako
Client. V kombinaci s textovým disple-
technologická špička disponují všechny
jem XV101-.. se přístroje XC101..-XV
přístroje XC201..-XV navíc jedním inte-
mění na HMI-PLC s textovým displejem.
grovaným WEB Serverem.
Modulární PLC
přes mobilní telefon pomocí služby SMS.
27
Kapitel Modular PLC
21.02.2005
15:55 Uhr
Seite 28
XC100/200
XC-CPU-101
XC-CPU-101-XV
Kompaktní a výkonné přístroje
Modulární PLC XC100 a XC200
pokrývají široký rozsah aplikací. Šíře
sahá od jednoduchých aplikací s
několika digitálními vstupy a výstupy až po komplexní aplikace s
přímou vazbou na Ethernet a WEB.
Dobré vybavení od paměťových
karet po integrovanou sběrnici
nenechá žádné přání nesplněné.
180°
Dobrý základ pro stále rostoucí
požadavky.
Nástup do automatizace s velkým výkonem
Vstupy/výstupy:
6 digitálních výstupů
Paměťová karta:
MMC
Rozšiřitelnost:
max. 15 modulů XI/OC
Integrovaná sběrnice:
CANopen (500 kBaud)
OPC-Server
Další rozhraní:
RS232
XC-CPU101-C64K-8DI-6DO
programová paměť 64 kByte
datová paměť
64 kByte
datová paměť
128 kByte
datová paměť
256 kByte
V kombinaci s panely XVision k výkonným
Vstupy/výstupy:
Paměťová karta:
MMC
Rozšiřitelnost:
CANopen (500 kBaud)
OPC-Server
Další rozhraní:
RS232
28
Integrovaná sběrnice
Integrované rozhraní CANopen
umožňuje přímou vazbu na
standardní sběrnicové účastníky
XC-CPU101-C64K-8DI-6DO-XV
programová paměť
64 kByte
datová paměť
64 kByte
textová/obrazová paměť 256 kByte
CANopen s rychlostí max. 1 MBaud.
programová paměť
128 kByte
datová paměť
128 kByte
programovat přes hlavní řízení.
programová paměť
256 kByte
datová paměť
256 kByte
modem lze také sledovat a dokon-
Programování přes sběrnici
Jednotlivá řízení na sběrnici lze
Usnadňuje to uvádění do provozu
stejně jako pozdější diagnózu. Přes
ce naprogramovat na dálku veškerá
řízení.
Kapitel Modular PLC
21.02.2005
15:55 Uhr
XC-CPU-201
Seite 29
XC-CPU-201-XV
Integrovaný Ethernet
Rozhraní 10/100 Mbit Ethernet na
XC200 zaručuje perfektní vazbu na
komunikaci IT. Ať se jedná o rychlé
programování, výměnu dat mezi
řízeními, WEB nebo OPC Server:
jednodušeji a rychleji to již nejde.
Vstupy/výstupy:
Paměťová karta:
MMC
Rozšiřitelnost:
CANopen (1 MBaud)
OPC-Server
Další rozhraní:
XC-CPU201-EC256K-8DI-6DO
programová paměť
256 kByte
datová paměť
256 kByte
XC-CPU201-EC512K-8DI-6DO
programová paměť
512 kByte
datová paměť
512 kByte
Výkonné technologické řízení XC200 s
integrovaným WEB Serverem pro
komfortní vzdálený přístup.
Vstupy/výstupy:
Paměťová karta:
MMC
Rozšiřitelnost:
CANopen (1 MBaud)
OPC Server
Intergrovaný WEB Server
Velmi kompaktní konstrukce
Další rozhraní:
Sestavu rozšiřujete v rastru 30 mm
XC-CPU201-EC256K-8DI-6D-XV
programová paměť
256 kByte
datová paměť
256 kByte
integrovaných vstupů/výstupů přes
XC-CPU201-EC512K-8DI-6DO-XV
programová paměť
512 kByte
datová paměť
512 kByte
270 mm až po maximum 494
od konstrukční šířky 60 mm a 14
238 vstupně/výstupních bodů při
vstupně/výstupních bodů a konstrukční šířku 510 mm. To Vám
umožňuje realizaci kompaktních
automatizačních řešení.
Modulární PLC
Výkonné technologické řízení s přímým
připojením ke světu IT.
Nejlépe se hodí tam, kde jsou požadovány
rychlé doby cyklu a vysoká komunikační
rychlost.
29
Kapitel Modular PLC
21.02.2005
15:55 Uhr
Seite 30
XI/OC
Digitální
vstupně/výstupní moduly
Analogové
XI/OC - kompaktní I/O a jiné
XI/OC jsou lokální rozšiřující
moduly pro přímé připojení ke
všem řízením XControl. Na řízení
lze přímo připojit až 15 modulů.
Přitom můžete volit z velkého
počtu digitálních, analogových a
technologických funkcí.
Kompaktní konstrukce
Na pouhých 30 mm konstrukční
šířky při výšce/hloubce 100 mm
Digitální vstupní moduly
XIOC-8DI
8 vstupů 24 V DC
XIOC-16DI
16 vstupů 24 V DC
XIOC-32DI
32 vstupů 24 V DC
XIOC 16DI-AC
16 vstupů 230 V AC
XIOC-16-DI-AC110 16 vstupů 110 V AC
Analogové
můžete připojit až 32
vstupně/výstupních bodů. To šetří
místo ve spínací skříni a umožňuje
XIOC 8AI-U1
8 vstupů 0-10 V
XIOC 8AI-U2
8 vstupů +-10 V
XIOC 8AI-I2
8 vstupů 4-20 mA
XIOC 4T-PT
4 vstupy pro měření
teploty PT100/1000
kompaktní automatizační řešení.
Možnost volby připojovací techniky
Veškerá připojení lze provést
pomocí zásuvných svorkovni-
Digitální výstupní moduly
Analogové výstupní moduly
XIOC-8DO
8 výstupů 24 V DC
XIOC-2AO-U2
2 výstupy +-10 V
XIOC-16DO (-S)
16 výstupů 24 V DC
XIOC-4AO-U1
4 výstupy 0-10 V
XIOC-32DO
32 výstupů 24 V DC
XIOC-4AO-U2
4 výstupy +-10 V
XIOC-12DO-R
12 reléových výstupů
XIOC 2AO-U1-2AO-I2
2 výstupy 0-10 V,
2 výstupy 4-20 mA
Digitální kombinované moduly
XIOC-16DX
4-16 vstupů 24 V DC
0-12 výstupů 24 V DC
Analogové kombinované moduly
XIOC 2AI-1AO-U1
2 vstupy 0-10 V
1 výstup 0-10 V
XIOC 4AI-2AO-U1
4 vstupy 0-10 V
2 výstupy 0-10 V
XIOC 2AI-1AO-U1-I1
2 vstupy
0-10 V, 0-20 mA
1 výstup
0-10 V, 0-20 mA
jednotlivě přepínatelné
XIOC 4AI-2AO-U1-I1
4 vstupy
0-10 V, 0-20 mA
3 výstupy
0-10 V, 0-20 mA
jednotlivě přepínatelné
30
cových bloků pomocí šroubových
nebo pérových svorek.
Kromě zjednodušeného zapojování je to výhoda při rychlé výměně
modulů.
Kapitel Modular PLC
21.02.2005
15:55 Uhr
Čítačové moduly
Seite 31
Síťové moduly
Rychlé analogové vstupy
Doba převodu 1ms pro vstupy a
výstupy analogových kombinovaných modulů. To zajišťuje rezervu ve výkonu při zpracování analogových signálů.
Snadné polohování
Čítačový modul XIOC-2CNT-2AOINC umožňuje přímé připojení
dvou 24 V inkrementálních
snímačů včetně napájení. Dva
XIOC-2CNT-100KHZ
2 čítačové vstupy až 100 kHz 24 V DC
4 digitální výstupy (optovazba)
XIOC-2CNT-2AO-INC
2 čítačové vstupy až 400 kHz 24 V DC
2 analogové výstupy +-10 V
XIOC-SER
Sériové rozhraní RS232C, 485, 422
XIOC-DP-M
PROFIBUS-DP Master
integrované analogové výstupy s
+- 10 V tvoří rozhraní k pohonu.
Modulární PLC XC100 / 200, čítačový modul a polohovací software
jsou optimální nástroje k efektivnímu a přesnému polohování.
Konstrukce s optimalizovanými
náklady
Proč zabudovávat zbytečné rezervy, když to jde i jinak! Digitální
kombinovaný modul XIOC-16DX
poskytuje žádanou flexibilitu.
Pomocí 4 vstupů a 12 volně konfigurovatelných vstupů/výstupů
můžete optimalizovat Vaši vstupně/výstupní sestavu co do nákladů
a místa.
Modulární PLC
XIOC-1CNT-100KHZ
1 čítačový vstup do 100 kHz 24 V DC
2 digitální výstupy (optovazba)
31
Kapitel Modular PLC
21.02.2005
15:55 Uhr
Seite 32
zárukou úspěchu.
Programovací jazyk
programovací jazyk
časů.
32
Simulace
Kapitel Modular PLC
21.02.2005
15:55 Uhr
Seite 33
XSoft
Multitasking
až 16 časem a/nebo událostmi
řízených úloh
Vizualizace
Integrovaný nástroj pro diagnózu
a podporu při uvádění do provozu
Multitasking
Strukturování aplikace na více současně zpracovávaných
úloh (multitasking) optimalizuje zdroje Vašeho řízení a usnadňuje realizaci časově kritických požadavků. Upřednostněte
rychlé procesy a pomalejším procesům dejte jen tolik výpočetního času, kolik je nezbytně nutné.
Konfigurace
Konfigurátor pro lokální I/O, ale
také pro účastníky CANopen a DP
Komunikace
RS232, Ethernet,
v rozdělených sítích přes
CANopen, OPC Server
Tvorba webových stránek
ano
Ochrana heslem
8 úrovní
Jazyky
N, A, F
Knihovny
IEC,UDP, přístup MMC/MC, e-mail
Speciality
Síťové proměnné pro komunikaci
přes CAN a Ethernet
Tvorba webových stránek
Modulární PLC
Sběrnicový konfigurátor
Hardwarový konfigurátor XSoft zobrazuje na jedné obrazovce veškeré lokální I/O a decentrální periférie (Profibus
nebo CANopen). Vstupy a výstupy lze přímo konfigurovat,
parametrizovat a přidělovat jim symbolické názvy. Tím se
vyloučí chyby v přiřazování mezi periferií a programem.
Navíc můžete také otestovat proměnné v režimu online.
33
Kapitel Modular PLC
21.02.2005
15:56 Uhr
Seite 34
PS416
Centrální jednotky PS416
Vany a napájecí moduly
PS416 - modulární přístroj se
soustředěným výkonem
PS416 se používá k řízení komplexních procesů od sběru měřených
hodnot přes výpočet regulačních
algoritmů až po řízení akčních
členů. Modulární konstrukce a
velký výběr dostupných karet
umožňují flexibilní řešení pro
každé odvětví.
Vany
PS416-BGT-400
PS416-BGT-410
PS416-BGT-420
9 pozic
13 pozic
19 pozic
Možnost použití také jako decentrální
vany pro rozšiřující karty.
Napájecí moduly
PS416-POW-400
PS416-POW-410
PS416-POW-420
230 V AC, 8 A
24 V DC, 10 A
115 V AC, 8 A
Připojení decentrálních periferijních přístrojů je přes rozdílné sběrnicové systémy bezproblémové.
Flexibilita řady PS416 je založena na třech
CPU s rozdílnou programovou pamětí.
Programová paměť
PS416-CPU-200
256 kByte
PS416-CPU-300
512 kByte
PS416-CPU-400
1 MByte
mezinárodního standardu IEC/EN
61131-3 pomocí software Sucosoft
S40.
Další zjednodušení nabízí hotové
Paměťové karty
SRAM 2 MByte nebo 4 MByte
FLASH 2 MByte nebo 4MByte
knihovny funkcí, které uživateli
Rozšiřitelnost
lokálně
decentrálně
rychlé řešení od jednoduchých
karty PS416
EM4, PS4
(ne PS416-CPU-200)
Další možnosti zapojení do sítě
přes komunikační karty: PROFIBUS-DP,
PROFIBUS-FMS, Modbus, Suconet K,
Ethernet, transparentní sériové rozhraní
34
Programování se provádí podle
poskytují nezbytné moduly pro
časových členů až po vysoce dynamické regulátory.
Kapitel Modular PLC
21.02.2005
15:56 Uhr
Vstupní a výstupní karty
Seite 35
Síťové a technologické karty
Receptury a záloha programu
na paměťové kartě PCMCIA
Použití standardních paměťových
karet PCMCIA poskytuje komfortní
možnost ukládání dat, která jsou
zabezpečena i při nulovém napětí.
Použití mají při aktualizaci programových nebo recepturních dat a
při záznamu většího množství produkčních dat.
Zásuvná zapojovací technika
Veškerá zapojení I/O u vstupních/
Digitální vstupní/výstupní karty
Síťové karty
PS416-INP-400
16 digitálních vstupů 24 V DC, 3 ms
PS416-NET-230
karta PROFIBUS-FMS
výstupních karet PS416 jsou snad-
PS416-NET-400
Suconet K Master a Slave
no přístupná přes odnímatelné
PS416-NET-440
PROFIBUS-DP Master
konektory. Výměna karty je tak
PS416-NET-441
PROFIBUS-DP Slave
PS416-OUT-400
16 digitálních výstupů 24 V DC, 0,5 A
PS416-OUT-401
8 digitálních výstupů 24 V DC, 2 A
Analogové vstupní/výstupní
karty
PS416-AIN-400
8 analogových vstupů pro napětí/proud
PS416-AIO-400
4 analogové vstupy pro napětí/proud
4 analogové výstupy pro napětí/proud
co možná nejjednodušší.
PS416-MOD-200 modul Modbus-/JBUS
Technologické karty
PS416-CNT-200
až 6 čítačových kanálů 0-50 kHz, 5 V
nebo 24 V DC
PS416-COM-200
karta pro sériové protokoly,
přes příslušnou kartu je podporováno
rozhraní RS232, RS232C, TTY, RS485
nebo RS422
PS416-TCS-200
dálkové ovládání (IEC/EN 60870-5)
pro komutovanou nebo pevnou linku
Flexibilní velikost
Vyberte vanu pro Vaši potřebu, s
9, 13 nebo 19 pozicemi, centrální
nebo decentrální uspořádání.
Modulární PLC
PS416-INP-401
16 digitálních vstupů 24 V DC, 0,3 ms
35
Kapitel Modular PLC
21.02.2005
15:56 Uhr
Seite 36
Sucosoft S40
Výkonný a ergonomický software je základem pro efektivní zpracování automatizačních úloh a šetří peníze.
K sortimentu hardwarových komponent proto patří výkonné softwarové produkty pro programování až po komunikaci.
Pro řízení PS4 je k dispozici obsáhlý softwarový balík S40:
Sucosoft S40 pro programování podle IEC 61131
S40 Library Manager pro efektivní správu projektů
S40 OPC-Server pro otevřenou komunikaci
Tyto produkty lze samozřejmě použít pro všechna řízení PS4.
Sucosoft S40
S40 Library Manager
S40 OPC-Server
Sucosoft S40 je programovací systém pro
všechna řízení PS4/PS416.
Doplňkový balík S40 Library Manager slouží
k vytvoření uživatelských knihoven pro řízení
PS4/PS416. V těchto knihovnách lze
vytvořené funkce a funkční prvky shromáždit. Protože knihovny neobsahují zdrojový
kód, je uživatelské know-how v uložených
funkčních blocích kompletně chráněno.
S40 OPC-Server poskytuje OPC klientovi
(např. řídicímu procesnímu systému, vizualizaci) procesní data z řízení PS4/PS416. Podporuje OPC specifikaci Data Access verze 1.0
a 2.0, alarmy a události verze 1.0.
S40 podporuje programovací jazyky IL, LD,
FBD a ST podle IEC 61131. Jako dialogový
jazyk je k dispozici němčina, angličtina,
francouzština, italština a španělština.
Grafický konfigurátor topologie pro řízení a
sítě Suconet-K umožňuje komfortní konfiguraci lokálních účastníků a účastníků na
sběrnici.
Test a uvedení do provozu, diagnóza a test
propojení celé přístrojové konfigurace se
provádí přes nadřízený člen řízení (master).
Změny programu online lze provádět lokálně
a přes síť, a také při dálkovém programování
přes modem.
Funkční bloky poskytují řešení pro komplexní
úlohy (např. posuvný registr). Funkční bloky
se jen musí parametrizovat.
36
Navíc je možná vazba na pomocné texty
Windows, které mohou online vysvětlovat
princip funkce.
Pomocí hesla lze data chránit před nepovoleným přístupem.
Integrovaný přepočet a konverze typu dat
umožňují jednoduché přizpůsobení proměnných procesním požadavkům.
Pomocí rozsáhlých testovacích a simulačních
možností lze komfortně provést testy/ uvedení do provozu.
Pro vlastní prodej softwarových knihoven lze
zadat licencované texty a sériová čísla.
Proměnné PLC lze převzít přes funkci Import
dat přímo z uživatelského programu. Na
monitoru se zobrazují aktuální hodnoty proměnné PLC.
Knihovny, které byly vytvořeny pomocí S40
Library Manager, může uživatel po importu
do Sucosoftu S40 použít pro zpracování projektu.
Komunikaci mezi klientem a serverem lze
zkontrolovat pomocí testovacího klienta.
Kapitel Modular PLC
21.02.2005
15:57 Uhr
Seite 37
Programovací software Sucosoft S40
Testování a uvedení do provozu
Rychlý a názorný pohled do zařízení se vyplatí obzvláště ve
fázi uvádění do provozu. Díky stavovým zobrazením jednotlivých dat a přístrojů a možnosti provádět přes kompletní,
sítí propojený systém, online programové změny přes
nadřízené řízení, je možné chyby rychle lokalizovat.
Snadné programování
Sucosoft, programovací software pro systémy PS4- a PS416,
byl vytvořen na základě požadavku na jediný software pro
všechna řízení.
Sucosoft splňuje mezinárodní normu IEC 61131-3 a
umožňuje programování v jazycích:
- jazyku instrukcí (IL)
- kontaktního schématu (LD)
- funkčních bloků (FBD)
- strukturovaného textu (ST)
Chraňte své know-how
Používání vyzkoušených funkčních bloků zabrání chybám a
urychlí uvedení do provozu. Sestavte si vlastní knihovnu
Vámi vytvořených a otestovaných funkčních bloků pomocí
S40 Library Manager. Zde uložené funkční bloky je jednoduše
možné využít stejně jako funkční bloky dodané se Sucosoftem.
Přístup ke zdrojovému kódu je ovšem uživateli znemožněn.
Tak zůstane Vaše know-how u Vás!
Ústřední nástroj k vytvoření projektu je navigátor. Podpoří
Vás při organizaci a ukládání projektových souborů. Zdroje,
programy a instalované knihovny se nabízí tak, aby se hodily
ke zvolenému řízení.
Hardwarová konfigurace jako ze stavebnice
Každý projekt začíná hardwarovou konfigurací. V grafickém
topologickém konfigurátoru se přehledně shromáždí hardwarové komponenty automatizačního systému. Při výběru a
následné parametrizaci pomohou uživateli srozumitelná
dialogová okna. Tak se zamezí chybným zadáním a předem
vyloučí nepřípustné kombinace přístrojů.
Modulární PLC
Otevřené komunikační standardy
Výměna dat přes standardizovaná rozhraní se stává stále
důležitější. S40 OPC Server připouští připojení více řízení
PS4 k aplikacím OPC Clienta jako např. k vizualizačním
systémům. Pro konfiguraci komunikačních proměnných
se jednoduše importují data z příslušných uživatelských
programů.
37
Kapitel Modular PLC
21.02.2005
15:57 Uhr
Seite 38
Softwarové knihovny –
flexibilní, mnohostranné a efektivní
S CoBoxem do Ethernetu
Pomocí síťového modulu „CoBox" jsou všechna řízení PS4 a PS416
schopná provozu v Ethernetu a na webu. Integrovaný webový server
umožňuje připojení k intranetu i internetu s vlastní IP-adresou.
Díky CoBoxu se může uskutečňovat výměna dat mezi řízeními v závislosti
na dané události. Každé řízení PS4 může působit na sběrnici jako master
a v případě potřeby odeslat data jakémukoliv jinému řízení.
Charakteristiky
• universální „Device Server" pro Ethernet s protokolem TCP/IP a UDP
• rozhraní:
ze strany řízení: možnost volby mezi RS232 nebo RS485
ze strany Ethernetu: 10 Base-T, 10 MBaud
• port 10 Base-T (konektor RJ-45) integrovaný do síťového rozhraní
(nutný volitelný samostaný hardware)
internet/intranet
Ethernet TCP/IP
CoBox
kompaktní řízení PS4
vzdálené I/O
OPC Server
Téměř všechny vizualizační a SCADA systémy podporují rozhraní
OPC Client/Server. Řízení PS4/PS416 se OPC Serverem dávají OPC
klientům k dispozici procesní data. OPC Server přitom podporuje
přístup k datům přes sériové rozhraní a Ethernet. V tomto režimu
je např. z OPC Serveru automaticky konfigurován CoBox. Je také
zajištěno převzetí dat do individuální excelové aplikace. Každý OPC
Server je schopen zpracovat dotazy více klientů. Pokud by byla data
opakovaně používána, například vizualizací nebo databankou, různé
softwarové balíčky mají přístup k datům OPC Serveru. K tomu
není potřeba žádná zvláštní dohoda s výrobcem nebo doplňkové
implementace.
HMI-PLC
pohony
OPC-Client
OPC-Server
SMS
Zaslání zprávy SMS
Stavy zařízení nebo výstražná hlášení mohou
být jednoduše zasílána zprávou SMS, ať už pro
protokolování nebo pro přímou komunikaci se
servisním technikem.
Pomocí předem vyrobených uživatelských bloků
máte všechny možnosti a jste vždy včas informováni
o provozním stavu stroje a zařízení.
Mobilní síť
Modem
38
fax
e-mail
Kapitel Modular PLC
21.02.2005
15:58 Uhr
Seite 39
Uživatelské individuální knihovny
spí
na
cí p
rap
po
ore
zit
k
ivn
po
í či
zit
dlo
ko ivní
při
nc
blí
ov
žen
ýs
í
pín
ač
pro Sucosoft S40 předem vyrobené, osvědčené softwarové funkční bloky, specifické pro konkrétní obor
funkční bloky se samointerpretujícími jmény proměnné
četné parametry a monitorové výstupy pro přizpůsobení funkčních bloků individuálním potřebám
znázornění funkčních bloků v jazyku instrukcí (IL), jazyku funkčních bloků (FBD) a kontaktním schématu (LD)
ne
g
ko ativn
nc
o í
ne vý sp
g.
čid ínač
lo
ref
při
ere
blí
nč
žen
ní
í
bo
do
ma
vý
rke
s
pín
r
ač
Softwarový balík k řízení pohybu
Softwarový balík k řízení pohybu je objemná systémová stavebnice pro
polohovací úlohy.
Obsahuje funkce jako např.:
• asynchronní polohování od bodu k bodu
• inkrementální polohování
• polohování kruhové osy s optimalizovanou dráhou přes nulový bod
• elektronický pohon
• vačkové hřídele
inkrementální
měřicí systém
Softwarový balík regulační techniky
Typická použití softwarového balíku regulační techniky jsou
vysoce dynamické automaticky laděné regulace teploty balicích
strojů, regulace teploty vytlačovacího lisu, fuzzy regulace výtopen
a regulace tlaku a množství.
Máte k dispozici více než 100 funkčních bloků:
• různé PID-regulátory
• fuzzy regulátory
• automaticky laděné regulátory
K rozšíření funkcí systému PS4 je možné využít matematický
základ softwarového balíku. Jsou tak možné výpočty jako např.
trigonometrických funkcí nebo interpolací v řízení.
řídicí stanice
modulární řízení
pevná linka / partyline
komutovaná linka analogová / ISDN
radiové spojení
GSM
Dálkové ovládání a hlášení
Dálková ovládací technika s „bezpečnými“
přenosovými možnostmi:
• dálkové ovládání dle IEC 870-5
• dálkové hlášení zasláním SMS
Velké, geograficky rozsáhlé vzdálenosti mezi
různými částmi zařízení je možné překlenout
jednoduše a „bezpečně“ pomocí sofwarového
balíku pro dálkovou ovládací techniku PS4.
Moeller nabízí k systému a k přenosové cestě
příslušné hardwarové a softwarové komponenty
pro pevnou linku, komutovanou linku nebo
radiový přenos / GSM.
Modulární PLC
•
•
•
•
39
Kapitel Compact PLC
21.02.2005
16:43 Uhr
Seite 40
Kompaktní PLC
Řízení a regulace kompaktním systémem
Kompaktní PLC jsou přístroje „vše v jednom“, které se vyznačují již v základní
výbavě množstvím hardwarových a softwarových funkcí a jsou vhodné pro
mnoho případů použití z oblastí řízení, regulace a měření. Pokud integrované
funkce nestačí, je možné přístroje lokálně nebo přes síť jednoduše rozšířit.
Sortiment se skládá z
- kompaktních PLC – PS4
- lokálních rozšíření – LE4
- decentralizovaných rozšíření – EM4.
Všechna řízení je možné zapojovat do sítě a programovat je přes provozní sběrnici.
Společný programovací software je Sucosoft S40, komfortní programovací balík
dle IEC 61131-3.
40
Kapitel Compact PLC
21.02.2005
16:43 Uhr
Seite 41
Balicí stroje mají velké nároky na techniku. Nejrůznější varianty
Čerpací stanice nebo vodojemy pro zásobování pitnou vodou
balení, metody uzavírání a obsahy se používají většinou jen na
jsou bezobslužně pracující procesní zařízení. Řada PS4 ve
jednom stroji. Zde je nutný modulární, flexibilní a přizpůsobivý
spojení s komponenty k dálkovému ovládání firmy Moeller
řídicí systém. Kompaktní řízení řady PS4 firmy Moeller jsou pro
se výborně hodí pro dálkové ovládání, sledování správných
takové úlohy velmi vhodná. Vyznačují se krátkými reakčními
průběhů procesu a rychlé a bezpečné hlášení v případě chyby
dobami, kompaktním provedením a pestrým sortimentem
– i na mobil servisního technika.
výrobků.
Kompaktní PLC – PS4
Lokální rozšíření – LE4
Decentralizovaná rozšíření – EM 4
Kompaktní řízení firmy Moeller se vyz-
Lokální rozšíření rozšiřují integrované
Jako decentralizovaná rozšíření slouží
načují mnohostranností a jednoduchou
vstupy/výstupy kompaktních řízení.
v kompaktním sortimentu moduly EM4.
obsluhou. Různé výkonnostní třídy a
Mimo digitálních a analogových
Stejně jako řízení PS4 mohou být moduly
vybavení usnadňují výběr optimálního
rozšíření existují technologické funkce
EM4 rozšířeny k dalšímu rozšiřování o
přístroje.
a samozřejmě komunikační moduly
moduly LE4.
pro standardní provozní sběrnicové
Kompaktní PLC
systémy.
41
Kapitel Compact PLC
21.02.2005
16:43 Uhr
Seite 42
PS4
PS4 - 141/151 – univerzální systém
PS4 - 201 – přizpůsobivý systém
Jsou vhodné pro mnoho použití a přesvědčí kompletním
příslušenstvím.
Flexibilita pro realizaci rozsáhlých standardních řešení. Možnost
lokálních a decentralizovaných rozšíření garantuje mnohostranné
konfigurační možnosti.
Vstupy / výstupy:
14 (PS4-151:8) digitálních výstupů
2 analogové vstupy
1 analogový výstup
Programová paměť:
24 kByte (+ 32 kByte volitelně)
paměť receptur (volitelně): 32 kByte
Možnost rozšíření:
decentralizovaně o moduly EM4
možnost zapojení do sítí:
Suconet K
Ethernet
Vstupy / výstupy:
2 analogové vstupy
24 kByte (+ 32 kByte volitelně)
lokálně o moduly LE4
Suconet K
PROFIBUS-DP
Ethernet
Jeden systém - libovolně kombinovatelný
Vysoká flexibilita díky paměťovým modulům
Ať už plánujete nové zařízení nebo chcete rozšířit dosavadní
Ukládání receptur do paměti v paměti Flash nebo v
aplikaci – Váš systém PS4 se flexibilně rozroste. To je zajištěno
nedestruktivní programové paměti – to není žádný problém.
rozsáhlým sortimentem modulů, které – dle druhu aplikace –
umožňují nová lokální nebo decentralizovaná připojení. Tak
Můžete zaslat aktualizované
obdržíte flexibilní řešení přesně takové, jaké potřebujete.
programy na paměťové
jednotce Vašim zákazníkům
Praktický detail
nebo můžete nahrávat
Žádané hodnoty se nastavují šroubovákem místo
programy do více řízení bez
programovacím přístrojem.
programovacího přístroje – to
Vám přinese užitek v praxi.
42
21.02.2005
16:43 Uhr
Seite 43
PS4 - 271 – specialista do budov
PS4 - 341 – vysokorychlostní PLC
Lokálně a decentralizovaně rozšířitelné řízení pro aplikace AC
(napájecí napětí, AC-vstupy/reléové výstupy) s rozhodujícím
poměrem ceny k výkonu.
Vysoce výkonné řízení pro aplikace, které vyžadují ještě větší
rychlost, mnohostrannou komunikaci a větší programovou a
datovou paměť
Vstupy/výstupy:
8 digitálních výstupů (12 A)
4 analogové vstupy (z toho 2 pro PT1000/Ni1000)
2 analogové výstupy
Vstupy / výstupy:
2 analogové vstupy
Programová paměť
(+ rozšíření volitelně):
24 kByte (+ 32 kByte )
512 kByte
Suconet K
PROFIBUS-DP
Ethernet
Suconet K
PROFIBUS-DP
Ethernet
Nejlepší možnosti propojení s transparentní komunikací
Centrální programování přes síť
Sériová rozhraní RS232 a RS485 je možné provozovat
Všechna řízení PS4 a decentralizované rozšiřovací moduly
transparentně. K PS4 je tak možné připojit tiskárnu, čtečku
EM4 mají integrované síťové rozhraní, které nabízí kromě
čárového kódu nebo podobný přístroj.
jednoduché možnosti rozšířování další výhody. Aby např.
bylo možné rychlé a efektivní uvedení do provozu systému
s více řízeními, je možné programování přes síť. Přitom je
bez dodatečných nákladů na hardware či software možný
přístup k podřízeným řízením přes mastera sběrnice.
Kompaktní PLC
Kapitel Compact PLC
43
Kapitel Compact PLC
21.02.2005
16:44 Uhr
Seite 44
Decentralizovaná rozšíření
EM4, UM3/4, TC1/2
Vstupní/výstupní moduly –
digitální a analogové
Technologické
a síťové moduly
Moduly pro dálkové
ovládání a sériové
komunikační moduly
EM4-101-DD2:
Suconet K slave
8 digitálních vstupů, 24 V DC
8 digitálních výstupů, 24 V DC, 0.5 A
Technologické moduly
Moduly pro dálkové ovládání
EM-101-TX1:
Suconet K slave
6 vstupů Pt 100-/Ni1000
2 výstupy (0...10 V)
ZB4-501-TC1 / TC2
Podporované protokoly
FT1.2, FT 3 asynchronní
Délka uživatelských dat: 220 bytů
Přenosová rychlost: 600 ... 19200 Baud
Rozhraní pro modem: RS232C
Maximální počet: 1 (TC1), 14 (TC2)
EM4-111-DR2:
Suconet K slave
6 reléových výstupů, 2 A (1 A induktivní)
EM4-201-DX2:
Suconet K slave
rozšiřitelný až o 6 modulů LE4
(digitální a analogové)
EM4-101-AA2:
Suconet K slave
až 8 analogových vstupů
(proudové nebo napěťové)
4 analogové výstupy
(jen napěťové)
EM-101-TX2:
Suconet K slave
6 vstupů pro termočlánky J, K, L
Síťové moduly
EM-204-DX1:
PROFIBUS-DP Slave
rozšířitelný až o 6 modulů LE4
(digitální a analogové)
Lokální rozšíření o moduly LE4
Podle použitého řízení se jednoduše na základní přístroj, např.
PS4 nebo EM4, nasazuje maximálně 6 lokálních rozšíření LE4.
Tímto způsobem je možné pohodlně rozšířit řízení jak
lokálně tak decentralizovaně o dodatečné digitální
a analogové vstupy/výstupy, čítače a síťová připojení.
44
ZB4-501-UM3/UM4:
Délka uživatelských dat: 250 bytů
Přenosová rychlost: 600...19200 baud
Maximální počet: 1 (UM3), 14 (UM4)
Decentralizované rozšíření o moduly EM4
Řízení řady PS4 a PS416 se rozšiřují jednoduše o moduly
řady EM4 přes provozní sběrnici. Všechny moduly mají
standardně rozhraní Suconet K. Kromě toho existuje
sběrnicový modul pro sběrnici PROFIBUS-DP:
Zakončovací odpory sběrnice jsou na každém modulu
EM4 a je možné je zapojit. To ušetří čas i peníze.
Kapitel Compact PLC
21.02.2005
16:44 Uhr
Seite 45
Lokální rozšíření
LE4
Vstupní/výstupní moduly –
digitální a analogové
Technologické moduly –
čítačové, dekódovací aj.
LE4-116-DD1:
LE4-622-CX1:
2 kanály (24-bitové čítače)
3 volitelné režimy u každého kanálu,
připojení pro 5 V a 24 V inkrementální čidlo
LE4-116-DX1:
LE4-116-XD1:
LE4-108-XD1:
8 digitálních výstupů, 24 V DC, 2 A
LE4-633-CX1:
3 kanály (25 bitové rozlišení),
přenosová rychlost 125 nebo 250 kHz
rozhraní/protokol SSI k připojení snímače
otáček SSI
LE4-108-XR1:
8 reléových výstupů, 1 A DC / 2 A AC
Síťové moduly
LE4-501-BS1:
Suconet K, master nebo slave
LE4-503-BX1:
PROFIBUS-FMS, slave
LE4-504-BS1:
PROFIBUS-DP, master
LE4-504-BT1:
PROFIBUS-DP, slave
LE4-108-XR1:
8 reléových výstupů, 1 A DC / 2 A AC
LE4-308-HX1:
8 digitálních vstupů, 240 V AC
LE4-308-XH1:
8 digitálních výstupů, 240 V AC, 0.5 A
LE4-206-AA1:
4 analogové vstupy, +/- 10 V
2 analogové výstupy, +/- 10 V
LE4-206-AA2:
4 analogové vstupy, 0(4)...20 mA
2 analogové výstupy, 0(4)...20 mA
Extrémní úspora místa
pomocí vícepatrových
svorkovnic
Vícepatrová svorka je
perfektní řešení, aby bylo
možné instalovat 3-vodičová
čidla nebo akční členy při
úspoře místa a nákladů.
Svorkovnici jednoduše
připevníte na kryt PS4,
EM4 nebo LE4 a ihned
máte kompaktní možnost
instalace. Tím odpadnou řadové svorkovnice v
rozváděči stroje a potřeba místa je téměř poloviční.
CoBox – Ethernet pro všechny!
Síťový modul „CoBox" umožňuje
komunikaci v rámci Ethernetu pro
všechna řízení PS4- a PS416. To je
možné použít např. pro programování,
vizualizaci a výměnu dat. A kromě toho
má CoBox ještě vestavěný webový
server, který umožňuje připojení k
internetu/intranetu.
Kompaktní PLC
Rychlá instalace se zásuvnými konektory
Zasunovací šroubová svorkovnice pro moduly PS4, EM4
nebo LE4 umožňuje snadné zapojení. Modul se může
také rychle vyměnit, aniž by musel být znovu zapojován.
45
Kapitel Compact PLC
21.02.2005
16:44 Uhr
Seite 46
Sucosoft S40
Výkonný a ergonomický software je základem pro efektivní zpracování automatizačních úloh a šetří peníze.
K sortimentu hardwarových komponent proto patří výkonné softwarové produkty pro programování až po
komunikaci.
Pro řízení PS4 je k dispozici obsáhlý softwarový balík S40:
Sucosoft S40 pro programování podle IEC 61131
S40 Library Manager pro efektivní správu projektů
S40 OPC-Server pro otevřenou komunikaci
Tyto produkty lze samozřejmě použít pro všechna řízení PS4.
Sucosoft S40
S40 Library Manager
S40 OPC-Server
Sucosoft S40 je programovací systém pro
všechna řízení PS4/PS416.
Doplňkový balík S40 Library Manager
slouží k vytvoření uživatelských knihoven
pro řízení PS4/PS416. V těchto knihovnách
lze vytvořené funkce a funkční prvky
shromáždit. Protože knihovny neobsahují
zdrojový kód, je uživatelské know-how v
uložených funkčních blocích kompletně
chráněno.
S40 OPC-Server poskytuje OPC klientovi
(např. řídicímu procesnímu systému,
vizualizaci) procesní data z řízení PS4/PS416.
Podporuje OPC specifikaci Data Access verze
1.0 a 2.0, alarmy a události verze 1.0.
S40 podporuje programovací jazyky
IL, LD, FBD a ST podle IEC 61131.
Jako dialogový jazyk je k dispozici němčina,
angličtina, francouzština, italština a
španělština.
Grafický konfigurátor topologie pro řízení
a sítě Suconet-K umožňuje komfortní
konfiguraci lokálních účastníků a účastníků
na sběrnici.
Test a uvedení do provozu, diagnóza a test
propojení celé přístrojové konfigurace se
provádí přes nadřízený člen řízení (master).
Změny programu online lze provádět lokálně
a přes síť, a také při dálkovém programování
přes modem.
Funkční bloky poskytují řešení pro komplexní
úlohy (např. posuvný registr). Funkční bloky
se jen musí parametrizovat.
46
Navíc je možná vazba na pomocné texty
Windows, které mohou online vysvětlovat
princip funkce.
Pomocí hesla lze data chránit před
nepovoleným přístupem.
Pro vlastní prodej softwarových knihoven
lze zadat licencované texty a sériová čísla.
Knihovny, které byly vytvořeny pomocí S40
Library Manager, může uživatel po importu
do Sucosoftu S40 použít pro zpracování
projektu.
Integrovaný přepočet a konverze typu
dat umožňují jednoduché přizpůsobení
proměnných procesním požadavkům.
Pomocí rozsáhlých testovacích a simulačních
možností lze komfortně provést testy/
uvedení do provozu.
Proměnné PLC lze převzít přes funkci Import
dat přímo z uživatelského programu. Na
monitoru se zobrazují aktuální hodnoty
proměnné PLC.
Komunikaci mezi klientem a serverem lze
zkontrolovat pomocí testovacího klienta.
Kapitel Compact PLC
21.02.2005
16:44 Uhr
Seite 47
Programovací software Sucosoft S40
Testování a uvedení do provozu
Rychlý a názorný pohled do zařízení se vyplatí obzvláště
ve fázi uvádění do provozu. Díky stavovým zobrazením
jednotlivých dat a přístrojů a možnosti provádět přes
kompletní, sítí propojený systém, online programové změny
přes nadřízené řízení, je možné chyby rychle lokalizovat.
Snadné programování
Sucosoft, programovací software pro systémy PS4- a PS416,
byl vytvořen na základě požadavku na jediný software pro
všechna řízení.
Sucosoft splňuje mezinárodní normu IEC 61131-3 a
umožňuje programování v jazycích:
- jazyku instrukcí (IL)
- kontaktního schématu (LD)
- funkčních bloků (FBD)
- strukturovaného textu (ST)
Ústřední nástroj k vytvoření projektu je navigátor. Podpoří
Vás při organizaci a ukládání projektových souborů. Zdroje,
programy a instalované knihovny se nabízí tak, aby se hodily
ke zvolenému řízení.
Chraňte své know-how
Používání vyzkoušených funkčních bloků zabrání chybám
a urychlí uvedení do provozu. Sestavte si vlastní knihovnu
Vámi vytvořených a otestovaných funkčních bloků pomocí
S40 Library Manager. Zde uložené funkční bloky je jednoduše
možné využít stejně jako funkční bloky dodané se Sucosoftem.
Přístup ke zdrojovému kódu je ovšem uživateli znemožněn.
Tak zůstane Vaše know-how u Vás!
Hardwarová konfigurace jako ze stavebnice
Každý projekt začíná hardwarovou konfigurací. V grafickém
topologickém konfigurátoru se přehledně shromáždí
hardwarové komponenty automatizačního systému. Při výběru
a následné parametrizaci pomohou uživateli srozumitelná
dialogová okna. Tak se zamezí chybným zadáním a předem
vyloučí nepřípustné kombinace přístrojů.
Kompaktní PLC
Otevřené komunikační standardy
Výměna dat přes standardizovaná rozhraní se stává stále
důležitější. S40 OPC Server připouští připojení více řízení PS4
k aplikacím OPC Clienta jako např. k vizualizačním systémům.
Pro konfiguraci komunikačních proměnných se jednoduše
importují data z příslušných uživatelských programů.
47
Kapitel Compact PLC
21.02.2005
16:45 Uhr
Seite 48
Softwarové knihovny –
flexibilní, mnohostranné a efektivní
S CoBoxem do Ethernetu
Pomocí síťového modulu „CoBox" jsou všechna řízení PS4 a PS416
schopná provozu v Ethernetu a na webu. Integrovaný webový server
umožňuje připojení k intranetu i internetu s vlastní IP-adresou.
Díky CoBoxu se může uskutečňovat výměna dat mezi řízeními v závislosti
na dané události. Každé řízení PS4 může působit na sběrnici jako master
a v případě potřeby odeslat data jakémukoliv jinému řízení.
Charakteristiky
• universální „Device Server" pro Ethernet s protokolem TCP/IP a UDP
• rozhraní:
ze strany řízení: možnost volby mezi RS232 nebo RS485
ze strany Ethernetu: 10 Base-T, 10 MBaud
• port 10 Base-T (konektor RJ-45) integrovaný do síťového rozhraní
(nutný volitelný samostaný hardware)
internet/intranet
Ethernet TCP/IP
CoBox
vzdálené I/O
OPC Server
Téměř všechny vizualizační a SCADA systémy podporují rozhraní
OPC Client/Server. Řízení PS4/PS416 se OPC Serverem dávají OPC
klientům k dispozici procesní data. OPC Server přitom podporuje
přístup k datům přes sériové rozhraní a Ethernet. V tomto režimu
je např. z OPC Serveru automaticky konfigurován CoBox. Je také
zajištěno převzetí dat do individuální excelové aplikace. Každý OPC
Server je schopen zpracovat dotazy více klientů. Pokud by byla data
opakovaně používána, například vizualizací nebo databankou, různé
softwarové balíčky mají přístup k datům OPC Serveru. K tomu
není potřeba žádná zvláštní dohoda s výrobcem nebo doplňkové
implementace.
HMI-PLC
pohony
OPC-Client
OPC-Server
SMS
Zaslání zprávy SMS
Stavy zařízení nebo výstražná hlášení mohou
být jednoduše zasílána zprávou SMS, ať už pro
protokolování nebo pro přímou komunikaci se
servisním technikem.
Pomocí předem vyrobených uživatelských bloků
máte všechny možnosti a jste vždy včas informováni
o provozním stavu stroje a zařízení.
Mobilní síť
Modem
48
fax
e-mail
Kapitel Compact PLC
21.02.2005
16:46 Uhr
Seite 49
Uživatelské individuální knihovny
spí
na
cí p
rap
po
ore
zit
k
ivn
po
í či
z
d
lo
ko itivn
při
nc í
blí
ov
žen
ýs
pín
í
ač
pro Sucosoft S40 předem vyrobené, osvědčené softwarové funkční bloky, specifické pro konkrétní obor
funkční bloky se samointerpretujícími jmény proměnné
četné parametry a monitorové výstupy pro přizpůsobení funkčních bloků individuálním potřebám
znázornění funkčních bloků v jazyku instrukcí (IL), jazyku funkčních bloků (FBD) a kontaktním schématu (LD)
ne
g
ko ativn
nc
ov í
ýs
ne
pí
g.
čid nač
lo
ref
při
ere
blí
žen
nč
ní
í
bo
ma
do
v
rke
ýs
r
pín
ač
Softwarový balík k řízení pohybu
Softwarový balík k řízení pohybu je objemná systémová stavebnice pro
polohovací úlohy.
Obsahuje funkce jako např.:
• asynchronní polohování od bodu k bodu
• inkrementální polohování
• polohování kruhové osy s optimalizovanou dráhou přes nulový bod
• elektronický pohon
• vačkové hřídele
inkrementální
měřicí systém
Softwarový balík regulační techniky
Typická použití softwarového balíku regulační techniky jsou
vysoce dynamické automaticky laděné regulace teploty balicích
strojů, regulace teploty vytlačovacího lisu, fuzzy regulace výtopen
a regulace tlaku a množství.
Máte k dispozici více než 100 funkčních bloků:
• různé PID-regulátory
• fuzzy regulátory
• automaticky laděné regulátory
K rozšíření funkcí systému PS4 je možné využít matematický
základ softwarového balíku. Jsou tak možné výpočty jako např.
trigonometrických funkcí nebo interpolací v řízení.
řídicí stanice
modulární řízení
pevná linka / partyline
komutovaná linka analogová / ISDN
radiové spojení
GSM
Dálkové ovládání a hlášení
Dálková ovládací technika s „bezpečnými“
přenosovými možnostmi:
• dálkové ovládání dle IEC 870-5
• dálkové hlášení zasláním SMS
Velké, geograficky rozsáhlé vzdálenosti mezi
různými částmi zařízení je možné překlenout
jednoduše a „bezpečně“ pomocí sofwarového
balíku pro dálkovou ovládací techniku PS4.
Moeller nabízí k systému a k přenosové cestě
příslušné hardwarové a softwarové komponenty
pro pevnou linku, komutovanou linku nebo
radiový přenos / GSM.
Kompaktní PLC
•
•
•
•
49
Kapitel Kommunikation
21.02.2005
17:18 Uhr
Seite 50
Technika provozních sběrnic
Otevřená komunikace na
všech úrovních
Moeller nabízí též koncept provozních sběrnic. Jelikož k rozhodnutí, jaký
sběrnicový systém bude použit při řešení automatizace, dochází nezřídka až
ke konci plánování, jsou žádány standardy. Základním předpokladem pro řešení
uzpůsobené přání zákazníka je komunikační koncept, který se zakládá na
otevřených standardech. Moeller obecně vsází na standardy - zákazníci si tedy
uspořádají flexibilně své řešení automatizace. Ať se jedná o CANopen nebo
sběrnici PROFIBUS-DP na úrovni čidel / akčních členů nebo Ethernet na úrovni
řízení podniku: Moeller nabízí vždy to vhodné.
50
21.02.2005
17:18 Uhr
Seite 51
Významnými požadavky průmyslu jsou opakovatelná
použitelnost softwarových modulů, odstupňování výkonu a
flexibilita komunikačních schopnosti. Právě v mezinárodním
obchodě musí konstruktéři strojů a zařízení brát v úvahu
zájmy zákazníků co se týče rozhraní. Podle toho musí být
flexibilně vyměnitelná komunikace stroje. Standardní
integrace ethernetového rozhraní je dnes nutností a důležité
kritérium pro rozhodování o automatizačním systému nových
strojů a zařízení.
Standardy jako CANopen pro řízení množství malých pohonů
nebo sběrnice PROFIBUS-DP na úrovni I/O uzavírají katalog
požadavků. Moeller nabízí ve svém automatizačním systému
množství produktů schopných pracovat na Ethernetu, např.
standardní PLC nebo 15“ dotykový displej HMI-PLC založený
na PC. Dále má automatizační systém Moeller kromě napojení
na sběrnici PROFIBUS-DP Slave také možnost napojení na
Profibus Master.
Díky architektuře mnoha přístrojů firmy Moeller založené na
PC není integrace funkcí dálkové údržby do nové generace
strojů žádný problém a jsou tak redukovány náklady na údržbu
i servis.
Moderní automatizační technika firmy Moeller se stává
základem, díky kterému poskytne strojní konstruktér svému
zákazníkovi konkurenční výhody.
Ethernet
Ethernet pochází ze světa úřadů. Tam
je využíván na celém světe při přenosu
dat mezi kancelářskými přístroji.
V současnosti se prosazuje tato
technologie stále více v automatizační
technice.
S Ethernetem se dají stavět různé
síťové topologie jako kruhová, liniová
(sběrnicová) nebo hvězdicová. Dále
nabízí Ethernet rozmanité služby jako
rozhraní a je možné jej bez problému
zapojit do existujících infrastruktur.
CANopen
CANopen vsází na sériový dvoudrátový
přenos.
Dvě důležité výhody CANu přesvědčí:
vynikající bezpečnost přenosu i v
obtížném elektrickém prostředí a
krátké reakční doby díky efektivnímu
využití komunikace na sběrnici.
CANopen má liniovou strukturu,
přenosový výkon až 1 MBaud, maximální délku vedení do 5 km podle
požadované přenosové rychlosti a
nasazení zesilovačů.
Suconet K
Suconet K je sběrnicový systém firmy
Moeller. Spektrum výkonnosti sahá od
vstupních a výstupních jednotek pro
čidla a akční jednotky po komplexní
řízení s programovatelnou pamětí.
Sběrnicový systém používá liniovou
strukturu, přenáší datové balíky až
375 KBaud a využívá se, v závislosti
na přenosové rychlosti a zesilovačích,
u vedení o délkách do 3,8 km.
Sběrnice PROFIBUS-DP
PROFIBUS-DP (DP = decentralizovaná
periferie) je osvědčená provozní
sběrnice pro rychlou a cenově výhodnou
komunikaci mezi provozními přístroji
a automatizačními systémy. Jako
topologie se používá sběrnicová nebo
stromová struktura, má přenosovou
rychlost až 12 MBaud a překonává,
dle přenosové rychlosti a zapojení se
zesilovačem, vzdálenosti do 10 km.
DeviceNet
DeviceNet je otevřený provozní
sběrnicový systém, který spojuje
průmyslová řízení a vstupní a výstupní
sestavy. Po úspěších na americkém trhu
se protokol provozní sběrnice, založený
na CAN, více prosazuje také v Evropě.
DeviceNet má liniovou strukturu a
realizuje přenos dat s výkonem do
500 KBaud.
Sběrnice Modbus
Modbus je otevřený sériový
komunikační protokol. Protokol,
založený na architektuře master/
slave, byl vyvinut pro propojování
sítí průmyslových řízení. Díky
bezproblémové implementaci
na různých sériových rozhraních
je Modbus široce akceptován.
Komunikace
51
21.02.2005
17:19 Uhr
Seite 52
Sběrnicová technika
PLC/HMI-PLC založené na PC
Sběrnice
XVC600
XCC600
XC600
XVC-101
HPG200
HPG300
integrováno
integrováno
integrováno
CoBox
integrováno
integrováno
integrováno
integrováno
XC-NET-CAN
integrováno
integrováno
integrováno
XVC-601-GTI(R)-10-DPM
XVC-601-GTI(R)-10-DPS
XCC-601-DVI-DPM
XCC-601-DVI-DPS
XC-NET-DP-M
MC-HPG-230-DP
MC-HPG-230-DPS
MC-HPG-300-DP
MC-HPG-300-DPS
XCC-601-DVI-DPM
MC-HPG-230-MPI
MC-HPG-300-MPI
integrováno
integrováno
integrováno
integrováno
Dálkové ovládání
na vyžádání
na vyžádání
na vyžádání
Dálková signalizace
na vyžádání
na vyžádání
na vyžádání
Ethernet TCP/IP
Suconet K
MPI
Modbus
RS232
integrováno
integrováno
RS485
52
21.02.2005
17:19 Uhr
Seite 53
Modulární PLC
Kompaktní PLC
XV400
XC100
XC200
PS416
PS4-150
PS4-200
PS4-300
integrováno
CoBox
integrováno
CoBox
CoBox
CoBox
CoBox
integrováno
integrováno
integrováno
XT-DPM-MC2
XT-PDP-TP
XIOC-NET-DP-M
XIOC-NET-DP-M
LE4-504-BS1
LE4-504-BT1
LE4-503-BS1
LE4-504-BS1
LE4-504-BT1
LE4-503-BS1
PS416-NET-440
PS416-NET-441
PS416-NET-230 (FMS)
integrováno
PS416-NET-400
integrováno
integrováno
LE4-501-BS1
integrováno
LE4-501-BS1
PS416-MOD-200
ZB4-501-UM4
ZB4-501-UM3
ZB4-501-UM4
ZB4-501-UM3
ZB4-501-UM4
ZB4-501-UM3
ZB4-501-UM4
integrováno
integrováno
XIOC-SER
integrováno
XIOC-SER
integrováno
PS416-COM-200
integrováno
integrováno
integrováno
XP-MPB1-TP
XIOC-SER
XIOC-SER
integrováno
PS416-COM-200
integrováno
integrováno
integrováno
na vyžádání
na vyžádání
na vyžádání
PS416-TCS-200
ZB4-501-TC2
ZB4-501-TC1
ZB4-501-TC2
ZB4-501-TC1
ZB4-501-TC2
ZB4-501-TC1
ZB4-501-TC2
na vyžádání
na vyžádání
na vyžádání
PS416-TCS-200
ZB4-501-TC2
ZB4-501-TC1
ZB4-501-TC2
ZB4-501-TC1
ZB4-501-TC2
ZB4-501-TC1
ZB4-501-TC2
Komunikace
XT-MPB2-TP
53
21.02.2005
17:19 Uhr
Seite 54
Sběrnicová technika
HMI
Vzdálené
Sběrnice
MI4
MV4
XVH300
XV400
částečně integrováno
integrováno
integrováno
ZB4-507-IF1
ZB4-607-IF1
integrováno
integrováno
CAN-BRIDGE
ZB4-504-IF1
ZB4-504-IF2
ZB4-604-IF1
XT-PDP-TP
DP-BRIDGE
DP-BRIDGE/12MB
Suconet K
ZB4-501-IF1
ZB4-601-IF1
ZB4-609-IF1
XP-MPB1-TP
MPI
ZB4-505-IF1
ZB4-505-IF2
ZB4-609-IF1
XT-MPB2-TP
ZB4-506-IF1
ZB4-606-IF1
XP-BCD-TP
XP-BCD-TP-EPROM-DNET
Ethernet TCP/IP
ZB4-601-IF1
Modbus
54
XP-MPB1-TP
RS232
integrováno
integrováno
integrováno
RS485
integrováno
integrováno
XP-MPB1-TP
Dálkové ovládání
na vyžádání
Dálková signalizace
na vyžádání
WINbloc
21.02.2005
I/O
17:20 Uhr
Seite 55
Easy / MFD-Titan
Frekvenční měniče
EASY700
EASY800
MFD-Titan
DF5/DV5
XN-GW-CANOPEN
XN-GWBR-CANOPEN
EASY221-CO
EASY221-CO
EASY221-CO
na vyžádání
XN-GW-PBDP-1,5MB
XN-GW-PBDP-1,5MB-S
XN-GW-PBDP-12MB
XN-GWBR-PBDP
XN-GW-PBDP-12MB-STD
EASY204-DP
EASY204-DP
EASY204-DP
DE5-NET-DP
XN-GW-DNET
XN-GWBR-DNET
EASY222-DN
EASY222-DN
EASY222-DN
XION
DF6/DV6
na vyžádání
integrováno
Komunikace
XN-1RS485/422
DE6-NET-DP
55
Kapitel HMI
21.02.2005
17:53 Uhr
Seite 56
HMI
Průběhy procesů brilantně
umístěné na obrazovku
Firma Moeller nabízí pro komunikaci mezi člověkem a strojem rozsáhlé
spektrum výrobků, s jejichž pomocí můžete Vaše řešení optimálně a rychle
realizovat. Nabídka sahá od operátorského textového a grafického panelu
se 4 x 20 znaky a 11 tlačítky až po dotykový operátorský panel 15“ TFT s
rozlišením 1024 x 768 bodů.
Dalším špičkovým produktem jsou nové dotykové panely generace XV400.
Generace XV400 přitom přesvědčuje právě velkou flexibilitou (lze použít
jako HMI nebo HMI-PLC), vysokým výkonem a velkým počtem rozhraní jako
např. Ethernet a CANopen. Generace XVH300 je HMI optimalizovaný pro
strojírenství s integrovaným rozhraním Ethernet a CANopen.
56
21.02.2005
17:53 Uhr
Seite 57
Grafické operátorské panely MI4 jsou koncipovány pro
Vizualizace a ovládání složitějších řízení strojů je výzvou
jednoduché a hospodárné ovládání stroje. Podle požadovaných
moderní ovládací technologie, protože uživatel musí být
informací a úkolů obsluhy lze volit mezi přístroji s různými
kdykoli informován, co se právě děje se strojem. A také
displeji a kombinacemi tlačítek. Nové je to, že přístroje
musí mít možnost zasáhnout. Pro komunikaci mezi člověkem
umožňují znázorňovat piktogramy, loga a schémata. Pomocí
a strojem nabízí fa Moeller rozsáhlé spektrum výrobků od
textového operátorského panelu MI4-140-KF1 je dokonce
3,8“ rezistivních dotykových displejů až po 15“ infračervené
možné mobilní ovládání, ideální pro seřizovací provoz u strojů
dotykové displeje s integrovaným Ethernetem pro nejrůznější
a zařízení.
aplikace v různých odvětvích.
Textové a grafické
operátorské panely MI4
Dotykové operátorské
panely MI4/MV4
panely XVH300/XV400
Textové a grafické operátorské panely
MI4 jsou koncipovány pro jednoduché a
ekonomické ovládání strojů. Kontrastní
displeje LCD mají podsvícení pozadí LED
s dlouhou životností.
Všechny displeje jsou grafické.
To umožňuje kromě jiného znázornění
různých znakových sad, grafik a
sloupcových grafů.
Všechna tlačítka lze nakonfigurovat
podle projektu. Zasouvací pásky pro
funkční tlačítka umožňují individuální
popis.
Dotykové operátorské panely umožňují
intuitivní ovládání komplexních strojů
nebo zařízení. Nabízeny jsou dvě řady:
MI4 (od 3,8“ po 15“) s analogovou
rezistivní dotykovou technologii s
pružnou povrchovou fólií. Dotykové
operátorské panely MV4 (od 5,7“ po
15“) nabízí infračervenou dotykovou
technologii s oděruvzdorným a
otřesuvzdorným skleněným povrchem.
XVH300 jsou speciálně vyvinuté,
výkonné systémy pro nízkonákladové
řízení dat a vizualizaci pro konstrukce
strojů. Přístroje řady XV400 se vyznačují
vysokým výkonem, velkou flexibilitou
a integrovanými rozhraními CANopen
nebo Ethernet. Obě řady přístrojů lze
projektovat grafickým vizualizačním
nástrojem XSOFT-GALILEO nebo řádkově
orientovaným vizualizačním nástrojem
XSOFT-EPAM založeným na MS Excelu.
HMI
Kapitel HMI
57
Kapitel HMI
21.02.2005
17:55 Uhr
Seite 58
MI4
Textové operátorské
panely MI4
Grafické operátorské
panely MI4
panely MI4
Grafické displeje LCD s podsvícením LED,
fóliovou klávesnicí, popisovacími zásuvnými
proužky
krytí z čelní strany IP 65
projektová paměť 512 KB s možností
rozšíření projektové paměti až na 1 MB
Grafické monochromatické a barevné
displeje LCD s podsvícením CCFL, fóliovou
klávesnicí, popisovacími zásuvnými proužky
projektová paměť 8 MB (karta SSFDC)
sériové připojení tiskárny
displeje LCD s podsvícením CCFL, analogovou
rezistivní dotykovou technologií
projektová paměť 8 MB (karta SSFDC)
(kromě MI4-130-TA1)
MI4-110-KC1:
4 x 20 znaků (32 x 120 pixelů), 11 tlačítek
MI4-150-KI1:
5,6“ monochromatický (320 x 240),
56 tlačítek
MI4-110-KD1:
MI4-110-KG1/-KG2:
MI4-140-KI1:
MI4-140-KF1 (ruční přístroj):
Nízkonákladový dotykový panel
s vysokou funkčností
Dotykový 3,8“ panel MI4-130-TA1 je nejmenším přístrojem ze všech dotykových
přístrojů MI4.
Vyniká výborným poměrem cena/výkon.
Posvícený displej LED s vysokým rozlišením
320x240 pixelů zaručuje optimální čitelnost
a dlouhou životnost.
Textové operátorské panely MI4-110-KC1
a MI4-110-KD1 jsou rozměrově shodné
s 3,8“ dotykovým panelem. Jedinečný je
svou konstrukční velikostí.
58
MI4-450-KI1:
5,6“ STN barevný (320 x 240), 56 tlačítek,
16 barev
MI4-570-KH1:
10,4“ TFT (640 x 480), 56 tlačítek, 256 barev
MI4-130-TA1:
3,8“ monochrom (320 x 240)
512 kByte projektová paměť
MI4-140-TA1:
5,6“ monochrom (320 x 240)
MI4-150-TA1:
5,6“ monochrom (320 x 240)
MI4-450-TA1:
5,6“ STN barevný (320 x 240), 16 barev
MI4-550-TA1:
5,6“ TFT (320 x 240), 256 barev
MI4-160-TA1:
9,5“ monochrom (640 x 480)
MI4-570-TA1:
10,4“ TFT (640 x 480), 256 barev
MI4-580-TA1:
12,1“ TFT (800 x 600), 256 barev
MI4-590-TA1:
15“ TFT (1024 x 768), 256 barev
Ruční přístroj MI4
Ruční přístroj MI4-140-KF1 s připojeným
kabelem o délce 5 m má zapojený nouzový
vypínač a dvě potvrzovací tlačítka - ideální
pro seřizovací provoz.
Rozhraní pro PC/tiskárnu a
zásuvná paměťová karta SSFDC
zaručují velkou flexibilitu.
Kapitel HMI
21.02.2005
17:55 Uhr
Seite 59
Konfigurátor MI4-CFG-1
Všechny přístroje řady MI4 lze nakonfigurovat bez znalostí
programování pouze s jedním softwarem, konfigurátorem
MI4-CFG-1. Software běží pod Windows 95 (2nd), 98, ME,
NT, 2000 nebo XP.
Navigace v menu se automaticky nastaví na příslušný zvolený
přístroj. Při zvolení textového nebo grafického operátorského
panelu se potlačí např. všechna menu spojená s dotykem.
Objektově orientované funkce Windows jako drag & drop,
cut & paste, lišty nástrojů a sestava projektu ve stromové
struktuře podstatně zjednodušují projektování. Objekty lze
zmenšovat, zvětšovat a umístit s přesností na jeden bod.
Objekty jako přímky, obdélníky nebo kruhy lze vytvořit jako
vektorově orientovanou grafiku.
Import a zpracování grafiky
Importovat lze více než 20 různých grafických formátů (jako
např. BMP, JPEG, TIFF, EPS ). Konfigurátor nabízí rozsáhlé
možnosti nastavení (Ditherovy algoritmy, nastavení kontrastu
a jasu). Kromě toho je k dispozici výkonný bitmapový editor
na zpracování vlastní nebo importované grafiky.
Knihovny
V konfigurátoru MI4 jsou již obsaženy nadefinované grafické
a objektové knihovny. Grafické knihovny obsahují více než
500 statických grafik. Uživatel může knihovnu libovolně
rozšiřovat. Objektové knihovny obsahují dynamické grafiky.
Tak jsou např. nadefinovány stavy světelných hlásičů a
vypínačů.
Součástí těchto knihoven jsou také analogové měřicí
přístroje. Objektová knihovna může obsahovat jednotlivé
objekty, seskupené objekty nebo celé stránky. Přemístění
statických i dynamických objektů je možné.
Obrazové stránky lze vytvářet ve více vrstvách (layer).
Samotné stránky s velkým množstvím objektů tak lze
přehledně vytvářet.
Dynamické grafiky
Grafiku lze zobrazit v závislosti na číselné hodnotě v PLC.
Podle hodnoty se potom zobrazuje jiná grafika. Tak je možné
zviditelnit např. strojní průběhy nebo zobrazit stavy zařízení.
Zobrazování trendových křivek
Hodnoty libovolných proměnných PLC lze zobrazit graficky
v časovém průběhu. Přitom lze zobrazit 10 trendových křivek
na jedno trendové okno. Kurzorové funkce umožňují snímání
hodnot křivky. Funkce Zoom (lupa) umožňuje roztahování
nebo stlačování křivky ve směrech X a Y.
Export a import textů
Veškeré texty projektu mohu být přeneseny do souboru ve
formátu CSV. Exportovaný soubor se pomocí standardních
nástrojů (např. Excelu) zpracuje překladačem a potom zcela
jednoduše znovu importuje.
HMI
Editor klávesnicových maker
Každému funkčnímu nebo dotykovému tlačítku lze
specificky podle stránky přiřadit individuální funkci. Může
to být jednoduchý příkaz jako změna stránky nebo složité
makro. Příkaz se může provést jak při stisknutém, tak i při
uvolněném tlačítku nebo opakovaně.
59
Kapitel HMI
21.02.2005
17:55 Uhr
Seite 60
MV4
panely 5,7“
panely 10,4“
panely 10,4“/15“
displeje LCD s podsvícením CCFL
Infračervená dotyková technologie
Krytí z čelní strany IP 65
Velikost projektové paměti 4 MB
Počet barev/stupňů šedi 256
Sériové připojení tiskárny
1 volné zásuvkové místo
displeje LCD s podsvícením pozadí CCFL
Počet barev/stupňů šedi 256
Sériové připojení tiskárny
1 volné zásuvkové místo
(2 u MV4-570-TA1/-TA2)
MV4-150-TA1:
5,7“ monochromatický (320 x 240)
MV4-170-TA1:
10,4“ monochromatický (640 x 480)
projektová paměť 4 MB
Grafické TFT displeje LCD
s podsvícením pozadí CCFL
Počet barev 256
Sériové a paralelní připojení tiskárny
Projektová paměť až 2 x 64 MB
Rozhraní Ethernet
(2 volná zásuvková místa u MV4-690)
MV4-450-TA1:
5,7“ STN barevný (320 x 240)
MV4-670-TA1:
10,4“ TFT (640 x 480)
MV4-570-TA5:
10,4“ TFT barevný (640 x 480)
projektová paměť 4 MB
MV4-670-TA2:
10,4“ TFT (640 x 480)
100-240 V AC
MV4-570-TA1:
10,4“ TFT (640 x 480)
projektová paměť až 64 MB (karta PCMCIA)
MV4-690-TA1:
15“ TFT (1024 x 768)
MV4-570-TA2:
10,4“ TFT (640 x 480)
projektová paměť až 64 MB (karta PCMCIA)
100-240 V AC
MV4-690-TA2:
15“ TFT (1024 x 768)
100-240 V AC
Provedení z oceli
Síťová rozhraní
Všechny přístroje MV4 se také
Přístroje MV4 mají alespoň jedno zásuvkové místo pro
vyrábějí v provedení z ušlechtilé oceli.
komunikační moduly pro připojení na nejrůznější řídicí
Díky tomu se tyto přístroje obzvláště
systémy. Podporují více jak 40 různých protokolů.
hodí pro použití v potravinářských
závodech, jako jsou pekárny, řeznictví,
Rovněž všechny přístroje MV4 mají jeden sériový systémový
zařízení na plnění nápojů nebo v
port, který lze využít k připojení sériové tiskárny nebo jako
chemickém nebo farmaceutickém
komunikační rozhraní.
průmyslu.
Přístroje řady MV4 nabízí navíc jeden port pro Ethernet.
Díky tomu lze realizovat funkce jako gateway, vícenásobná
vizualizace nebo dokonce redundantní vazby.
60
Kapitel HMI
21.02.2005
17:55 Uhr
Seite 61
Konfigurátor MV4-CFG-1
Jeden konfigurátor pro všechny přístroje MV4
Konfigurační software MV4-CFG-1 slouží k tvorbě aplikačních
masek pro všechny přístroje MV4. Pomocí softwaru běžícího
pro Windows 95 (2nd), 98, ME, NT, 2000 a XP lze rychle a
efektivně vytvářet náročné vizualizační úkoly.
Rozsáhlé skriptové funkce
Software Galileo nabízí rozsáhlé skriptové funkce, s jejichž
pomocí lze řídit příkazy nebo akce přes MV4. Tak se např.
provádí matematické výpočty, změna masek a vyvolání
speciálních funkcí interně v MV4; odlehčí se tak PLC.
Rozlišují se cyklické skripty a skripty událostí: cyklické skripty
nepotřebují žádné vyvolání; provádí se samostatně po
startu MV4. Skripty událostí se vztahují k maskám; provádí
se jednorázově explicitně na základě akce obsluhy.
Zobrazování trendových křivek
Současně lze zobrazit až 32 hodnot v jednom trendovém
diagramu. V jednom projektu lze celkem spravovat 100
trendových diagramů. Zobrazit lze počáteční a koncový čas
momentálně viditelných naměřených hodnot. Viditelnou
oblast lze přesunout a upravovat lupou. Lze zobrazit měřicí
pravítko pro přesnou interpretaci naměřených hodnot.
Naměřené hodnoty lze uložit do archivačních souborů a
znovu je vyvolat. Archivační soubory se ukládají ve formátu
ASCII jako text a lze je pomocí standardních editorů (jako
např. Excel) dále zpracovávat.
Klávesnice pro každou aplikaci
Pro zdávání hodnot a textů jsou podporovány různé klávesnice.
Jednak to jsou numerické klávesnice (se zobrazenými nebo
bez zobrazených mezních hodnot), klávesnice inkr/dekr a
alfanumerické klávesnice, jednak různé klávesnice pro správu
receptů a hesel.
Kromě toho lze také vytvářet individuální klávesnice. Tzn.,
že pro každé zadání se na displeji objeví optimální klávesnice.
Veškeré klávesnice lze přesouvat na MV4 on-line. Důležité
procesní hodnoty tak zůstávají během zadávání dat v zorném
poli obsluhy.
HMI
Rychlé a efektivní otestování projektu na PC
Vytvořené projekty lze otestovat pomocí projektového
inspektora Galileo (GPI), aniž by bylo nutné projekt nahrát
do dotykového panelu. To enormně zkracuje fázi testování
a minimalizuje množství chyb. Lze otestovat kompletní
navigace v menu, zjišťování mezních hodnot, barevné
přechody u sloupcových grafů, spínací stavy a trendové
průběhy.
61
Kapitel HMI
21.02.2005
17:56 Uhr
Seite 62
XVH300/XV400: výkonná vizualizace
s integrovaným Ethernetem
XVH300
XV400
XVH300:
Velký výkon, nízká cena
Napájení
CANopen
USB-Device
Ethernet
5,7“ HMI
Zobrazení
Displej
Rozlišení
Rozhraní
5,7“ až 15“ HMI nebo kombinované HMI-PLC
LCD STN barevný
320 x 240 pixelů (1/4 VGA)
Ethernet, CANopen,
USB
XVH-330-57CAN-13-1-*
5,7“ rezistivní dotykový displej
XVH-340-57CAN-13-1-*
5,7“ infračervený dotykový displej
Zobrazení
Displej
Rozlišení
Rozhraní
LCD STN barevný
320 x 240 pixelů (1/4 VGA)
Ethernet, CANopen,
USB, RS232
Zásuvková místa 1
XV-432-57CQB-13-1-*
5,7“ rezistivní dotykový displej
XV-442-57CQB-13-1-*
5,7“ infračervený dotykový displej
Zobrazení
Displej
Rozlišení
TFT barevný
10,4“: 640 x 480 pixelů (VGA)
12“: 800 x 600 (SVGA)
15“: 1024 x 768 (XGA)
Rozhraní
Ethernet, CANopen,
USB, RS232
Zásuvková místa
2
XV-430-10TVB-13-1-*
XV-430-12TSB-13-1-*
XV-430-15TXB-13-1-*
XV-440-10TVB-13-1-*
XV-440-12TSB-13-1-*
XV-440-15TXB-13-1-*
XV400 - HMI-PLC s dotykovým displejem
Výměnný disk CompactFlash určuje u řady XV400 funkci
přístroje (HMI nebo kombinované HMI-PLC) a upřednostněný
projekční nástroj.
Jako HMI lze projektovat XV400 grafickým vizualizačním
nástrojem XSOFT-GALILEO nebo řádkově orientovaným
vizualizačním nástrojem XSOFT-EPAM založeným na MS Excelu.
Řada XV400 nabízí nejrozmanitější komunikační možnosti.
Jeden nebo dva komunikační sloty, integrovaná rozhraní
CANopen, Ethernet 10/100Mbit, USB Device, USB Host, RS232
nabízí maximální flexibilitu - ať jako HMI, HMI-PLC, jako panel
s funkcí gateway nebo jako spojení přes Ethernet TCP/IP k řídicí
úrovni. Zákazníkovi/uživateli zajistíte v jeho automatizačních
řešeních velký inovativní náskok.
62
10,4“
12,1“
15“
10,4“
12,1“
15“
rezistivní
rezistivní
rezistivní
infračervený
infračervený
infračervený
XVH-340 (infračervený dotykový
displej) a XVH-330 (rezistivní
dotykový displej) jsou HMI
optimalizované pro konstrukci
strojů s integrovaným Ethernetem
a CANopen. Kompaktní konstrukce
má malou montážní hloubku a
přináší nejmodernější technologie
HMI do nejmenších strojů.
Maximální flexibilitu nabízí výměnné
disky CompactFlash. Uživatel na
jedné straně stanoví velikost
paměti projektu a dat a za druhé
upřednostněnou vizualizaci.
Uživatel se zde rozhoduje mezi
grafickým vizualizačním nástrojem
XSOFT-GALILEO nebo řádkově
orientovaným vizualizačním
nástrojem XSOFT-EPAM založeným
na MS Excelu.
Kapitel HMI
21.02.2005
17:56 Uhr
Seite 63
XSOFT-GALILEO: vizualizační nástroje
založené na MS Windows
Pomocí XSOFT-GALILEO založeného na Windows,
inteligentního a interaktivního vizualizačního nástroje,
vytvoříte nejjednodušším způsobem projekty pro obsluhu
a vizualizaci strojů, zařízení a budov. Známá obsluha
Windows a intuitivní navigace v menu zkracují fázi učení
i projekční dobu.
K hotovému projektu stačí méně kroků
vkládání
objektů
vkládání dynamických objektů
tvorba masek
vkládání
funkčních tlačítek
tvorba
dokumentace
po testu projektu
na PC a na panelu
tvorba adres
a proměnných
Vlastnosti XSOFT-GALILEO
• UNICODE Support (podpora cizích jazyků s vlastní znakovou
sadou (např. čínština)
• rozsáhlý jazyk skriptů a seznam parametrů
• standardní tiskové funkce WIN PCL
• volně definovatelné tiskové formuláře s libovolnými
proměnnými
• kamerový objekt (připojení webové kamery)
• simulace projektů online na PC bez HMI
• lineární přepočítání hodnot proměnných mezi PLC a HMI
• rozsáhlá kontextová nápověda
• typy proměnných: např. bit, byte, slovo, dvojité slovo, error,
float, array, struct
• funkce alarmů a historie
• správa receptur
• správa hesel (200 úrovní, 500 uživatelů)
• import 15 různých obrazových formátů
(např. .bmp, .tif, .jpg, .gif, .png,.....)
HMI
• standardní klávesnice a klávesnice definované uživatelem
63
Kapitel HMI
21.02.2005
17:56 Uhr
Seite 64
64
Import proměnných
z XSoftu
Kapitel HMI
21.02.2005
17:56 Uhr
Seite 65
Aplikace EPAM
WEB-EPAM
Intranet/internet
Ethernet TCP/IP
HMI
65
Kapitel Remote I/O
22.02.2005
8:50 Uhr
Seite 66
Vzdálené I/O
S modulárními systémy I/O
o krok vpřed
Pro řízení pohybu, měření teploty nebo otáček, registrování proudů a napětí,
jsou aplikační možnosti pro vzdálené I/O (vstupy/výstupy) stejně široké jako
aplikace samotné.
Používají se všude tam, kde koncepci automatizace tvoří decentralizované
zpracování signálů vstupů a výstupů. Firma Moeller nabízí pro každou aplikaci
vhodný systém I/O, ať už jemně odstupňovaný systém XI/ON nebo kompaktní
WINbloc – samozřejmě i ve smíšeném provozu na jedné sběrnicové větvi.
Výsledkem je modulární koncepce s jednoduchou manipulací, kterou lze
přizpůsobit každé aplikaci i s orientací do budoucnosti.
66
22.02.2005
8:50 Uhr
Seite 67
Klasickým automatizačním řešením chybí často lokální rychle
reagující flexibilní inteligence, např. ve strojírenství, kdy je
nutno signály zpracovat co nejrychleji přímo na místě, nebo
když musí pokračovat v provozu části zařízení a strojů i při
přerušení sběrnice. V takových případech se používají malé,
soběstačné jednotky, které jsou na sběrnici připojeny zcela
transparentně.
Pomocí vzdálených I/O od fy Moeller jste o krok napřed,
neboť decentralizované struktury zvyšují přehlednost a
snižují náklady na propojení.
Výhody decentralizované inteligence jsou zřejmé:
všude tam, kde lze rozložit velké procesy nebo zařízení na
samostatné dílčí procesy, poskytuje decentralizovaná automatizace flexibilní řešení.
Programování, uvádění do provozu a servis se stávají
přehlednými a snižují tím poruchy a náklady.
V neposlední řadě roste provozuschopnost zařízení,
protože dílčí jednotky pracují samostatně.
XI/ON
Xstart – XS1
WINbloc
Modulární systém XI/ON je vybudován
podle pravidla – jen tolik, kolik je
potřeba.
Díky jemnému odstupňování získáte
počty I/O, které také skutečně
potřebujete. Přitom máte k dispozici
rozsáhlý sortiment digitálních a analogových I/O, a také technologické
moduly. Propojení do technologie
se provede pomocí svorkovnicových
modulů, které jsou k dispozici podle
daných požadavků v různých provedeních: 2-, 3- nebo 4-vodičové připojení,
šroubové nebo pérové svorky.
XS1 rozšiřuje výhody koncepce XI/ON
na průmyslové motorové spouštěče.
Vznikají tak kombinace motorových
spouštěčů do 4 kW, AC-3 až 415 V.
Instalace modulů je rychlá a jednoduchá.
Přístroje se jednoduše zaklapnou na
DIN lištu. Žádné další propojení ovládání není nutné.
Výkonové moduly pro přímé a reverzační spouštěče lze nasunout a umožňují komfortní a jednoduchý servis.
Připojení ke sběrnici se provede přes
bránu XI/ON (gateway).
WINbloc a WINbloc Eco nabízí
kompaktní řešení v blokovém provedení
s nízkými náklady pro PROFIBUS-DP
a CANopen.
Zásuvná elektronika umožňuje flexibilní
řešení s vysokou použitelností.
Elektronické a svorkovnicové moduly
jsou nabízeny v různých provedeních.
Pro nejčastěji používané kombinace jsou
k dispozici kombinované moduly I/O.
Pro rychlou a snadnou instalaci jsou
svorkovnicové moduly vybaveny
pérovými svorkami a jsou k dispozici
pro 2-, 3- a 4-vodičová připojení.
Vzdálené I/O
Kapitel Remote I/O
67
Kapitel Remote I/O
22.02.2005
8:51 Uhr
Seite 68
XI/ON
Brány
Brány umožňují použití modulů I/O nezávisle na použité sběrnici.
PROFIBUS-DP
přenosová rychlost 9,6 Kbit/s až 1,5 Mbit/s
XN-GW-PBDP-1,5MB
přenosová rychlost 9,6 Kbit/s až 1,5 Mbit/s
šroubové svorky
XN-GW-PBDP-1,5MB-S
přenosová rychlost 9,6 Kbit/s až 12 Mbit/s
XN-GW-PBDP-12MB
integrovaný modul pro napájení sběrnice
XN-GWBR-PBDP
max. 15 deskových nebo 4 blokové moduly
XN-GW-PBDP-12MB-STD
CANopen
přenosová rychlost 20 Kbit/s až 1000 Kbit/s
XN-GW-CANOPEN
s integrovaným modulem pro napájení sběrnice
XN-GWBR-CANOPEN
DeviceNet
přenosová rychlost 125/250/500 Kbit/s
XN-GW-DNET
s integrovaným modulem pro napájení sběrnice
XN-GWBR-DNET
Nezávislost jako pravidlo
Jemně odstupňované moduly systému XI/ON se připojují přes
brány k různým druhům sběrnic. Přitom každá brána spolu
s připojenou stanicí představuje pouze jednoho účastníka
na sběrnici. Moduly I/O lze použít nezávisle na sběrnici pro
každou bránu. Svorkovnicové moduly umožňují flexibilitu
pomocí šroubových nebo pérových svorek.
Příslušenství vytváří
kompletní systém
Např. ke snížení připojovacích
nákladů u reléových modulů
pomocí přemostění uzlu kontaktů
slouží příčné spojky nebo existují
popisovací štítky pro jednoznačné
přiřazení I/O.
68
Napájecí a
technologické moduly
Napájecí moduly
Modul pro napájení sběrnice
Jako první modul za každou bránou musí být použit modul pro
napájení sběrnice s patřičným svorkovnicovým modulem.
- napájení modulů I/O a brány systémovým jmenovitým
napětím 5 V DC přes interní sběrnici
- napájení modulů I/O jmenovitým napětím 24 V DC
- maximální systémový napájecí proud 1,5 A
- maximální pracovní proud 10 A
XN-BR-24VDC-D
Napájecí moduly oddělovací
maximální pracovní proud 10 A
napájení modulů I/O jmenovitým napětím 24 V DC
XN-PF-24VDC-D
napájení modulů I/O jmenovitým napětím 120/230 V AC
XN-PF-120/230VAC
Technologické moduly
Čítačový modul
zpracování impulsních signálů 1 kanálové DI 24 V DC
1-kanálové DO 24 V DC, 2 A
XN-1-CNT-24VDC
Sériová rozhraní
sériový přenos dat RS232 - XN-1RS232
sériový přenos dat RS485/422 - XN-1R485/422
Interface SSI, pro připojení čidel SSI - XN-1SSI
Pozdější rozšíření není vyloučeno
Systém XION můžete dodatečně rozšiřovat – a to přesně v
tom počtu kanálů, který je zapotřebí. Pro Vás to znamená
minimalizaci pořizovacích a skladovacích nákladů.
22.02.2005
8:51 Uhr
Seite 69
Digitální vstupní/výstupní moduly
Analogové vstupní/výstupní moduly
Vstupní moduly 2/4-kanálové, deskové provedení
volitelně se spínáním plus (P) / minus (N)
volitelně 24 V DC nebo 120/230 V AC
XN-2DI-24VDC-P(N)
XN-4DI-24VDC-P(N)
XN-2DI-120/230VAC
Vstupní moduly 1/2-kanálové, deskové provedení
proudové vstupy 0/4..20 mA
XN-1AI-I(0/4..20mA)
XN-2AI-I(0/4..20mA)
napěťové vstupy –10/0..+10 V DC
XN-1AI-U(-10/0..+10VDC)
XN-2AI-U(-10/0..+10VDC)
Vstupní moduly 16/32-kanálové, blokové provedení
se spínáním plus, 24 V DC
XN-16DI-24VDC-P
XN-32DI-24VDC-P
Výstupní moduly 2/4-kanálové, deskové provedení
volitelně se spínáním plus (P) / minus (N)
volitelně 24 V DC nebo 120/230 V AC
XN-2DO-24VDC-0,5A-P(N)
XN-4DO-24VDC-0,5A-P
XN-2DO-120/230VAC-0,5A
Výstupní moduly 16-kanálové, blokové provedení
se spínáním plus, 24 V DC
XN-16DO-24VDC-0,5A-P
Reléové moduly 2-kanálové, deskové provedení
elektronika pro napájecí napětí, galvanicky oddělené volitelně
zapínací, vypínací nebo bezpotenciálové přepínací kontakty pro
magnetické ventily, stejnosměrné stykače a signálky v rozsahu
jmenovitých napětí 24 V DC/AC až 230 V AC
XN-2DO-R-NO, XN-2DO-R-NC, XN-2DO-R-CO
Flexibilita v celé řadě: svorkovnicové moduly pro každý
požadavek
Svorkovnicové moduly slouží pro připojení technologie.
Dodávají se pro 2-, 3- a 4-vodičová připojení jako blokové
nebo deskové moduly, volitelně s pérovými nebo šroubovými
svorkami.
Měření teploty
připojení platinových čidel
(PT100, PT200, PT500, PT1000)
a niklových čidel (NI100, NI1000)
XN-2AI-PT/NI-2/3
připojení termočlánků
typ B, E, J, K, N, R, S a T
svorkovnicový modul s interní kompenzací studených konců
XN-2AI-THERMO-PI
Výstupní moduly 1/2-kanálové, deskové provedení
proudové výstupy 0/4..20 mA
XN-1AO-I(0/4..20mA)
XN-2AO-I(0/4..20mA)
napěťové výstupy –10/0..+10 V DC
XN-2AO-U(-10/0..+10VDC)
Mechanické kódování
Zabraňuje chybnému zasunutí
při výměně modulů a usnadňuje skupinové přiřazení
mezi elektronickými a
svorkovnicovými moduly.
Barevně odlišná identifikace
jednotlivých skupin modulů
umožňuje rozeznání na první
pohled.
Vzdálené I/O
Kapitel Remote I/O
69
Kapitel Remote I/O
22.02.2005
8:51 Uhr
Seite 70
Xstart – XS1
Přímé spouštěče/reverzační spouštěče
Bezpečnostní technika
skládá se z jednoho motorového jističe a jednoho výkonového stykače
skládá se z jednoho motorového jističe a jednoho výkonového stykače
konstrukční šířka 45/90 mm
konstrukční šířka 45/90 mm
spínání a jištění motorů do 4 kW
spínání a jištění motorů do 4 kW
volitelně s nebo bez hlásičů vybavení (AGM)
typové označení XS1-DSO-341-K06..4K0
typové označení XS1-RSO-341-K06..4K0
volitelně s nebo bez hlásičů vybavení (AGM)
typové označení XS1-DS1-341-K06..4K0
Typové označení XS1-RS1-341-K06..4K0
jmenovité pracovní napětí 415 V AC
jmenovité pracovní napětí 415 V AC
Přímý spouštěč bez AGM
XS1-DS0-340-K06...
0,06 kW
XS1-DS0-340-4K0
4,0 kW
+ XS1-XBMS-DSO-A svorkovnicový modul
Přímý spouštěč bez AGM, s bezpečnostní technikou
XS1-DS1-340-K06...
0,06 kW
XS1-DS1-340-4K0
4,0 kW
+ XS1-XBMS-DS1-A svorkovnicový modul
Přímý spouštěč s AGM
XS1-DS0-341-K06...
0,06 kW
XS1-DS0-341-4K0
4,0 kW
+ XS1-XBMS-RSO-A svorkovnicový modul
Reverzační spouštěč bez AGM
XS1-RS1-340-K06...
0,06 kW
XS1-RS1-340-4K0
4,0 kW
+ XS1-XBMS-RS1-A svorkovnicový modul
Reverzační spouštěč bez AGM
XS1-RS0-340-K06...
0,06 kW
XS1-RS0-340-4K0
4,0 kW
Reverzační spouštěč s AGM
XS1-RS1-341-K06...
0,06 kW
XS1-RS1-341-4K0
4,0 kW
+ XS1-XBMS-RS1-A svorkovnicový modul
Reverzační spouštěč s AGM
XS1-RS0-341-K06...
0,06 kW
XS1-RS0-341-4K0
4,0 kW
Údržba a servis za provozu
Motorové spouštěče řady XS1 splňují požadavky zákazníků
na vysokou provozuschopnost zařízení při nízkých prostojích
a na údržbu a servis za provozu. V četných aplikacích dopravní
techniky a ve výrobně-technických procesech automobilového
průmyslu a chemie se již mnohokrát osvědčily.
Motorový spouštěč XS1 je inteligentní kombinací osvědčeného motorového jističe PKZM a motorového stykače DIL M firmy Moeller v kombinaci s elektronikou pro připojení na sběrnici.
Stačí jednoduše připojit hlavní proudové
obvody a XS1 umožňuje provoz motoru
bez velkých nákladů na propojování, neboť
všechny potřebné pomocné a řídicí obvody a
také interní sběrnice se automaticky vytvoří při montáži.
70
Bezpečný provoz
Motorové spouštěče XS1 zajišťují nejen nadproudovou
ochranu motoru, ale také bezpečně odpínají vysoké zkratové
proudy a splňují typ koordinace 1 podle IEC/EN 60947-4-1.
Osoby a zařízení tak zůstávají i během poruchy bez úhony.
Pro nouzové odpojení podle kategorie 2 IEC/EN 954-1 jsou k
dispozici provedení s nuceným vedením pomocných kontaktů,
které je nutno spojit s externími bezpečnostními relé.
Kapitel Remote I/O
22.02.2005
8:51 Uhr
Seite 71
Podpora celému sortimentu –
interaktivní konfigurační
software I/Oassistant
Software Vás bude při tomto úkonu aktivně podporovat tím,
že např. pro elektronické moduly automaticky zobrazí vhodné
svorkovnicový moduly.
Kromě toho I/Oassistant zkontroluje správnou stavbu stanice.
To znamená, že software Vám ukáže již ve fázi projektování,
zda je stavba stanice fyzikálně úplná.
Tím se od začátku zabrání vzniku projekčních chyb.
Po ukončení projektování obdržíte podrobnou projektovou
dokumentaci včetně přehledového obrázku a kusovníků.
Interaktivní projektování
I/Oassistant Vás podporuje vizuálně a interaktivně při
veškerých procesech návrhu a realizace zařízení.
Projektování zahájíte pomocí projektového stromu,
který můžete na obrazovce kdykoli zkontrolovat a změnit.
Potom vyberete pro každou stanici bránu pro použitou
sběrnici a vložíte potřebné moduly pomocí „drag and drop“.
I/Oassistant –
univerzální nástroj pro uvádění do provozu a pro diagnózu
Máte možnost kontrolovat on-line, co se děje přímo na místě.
Pomocí aktuálních procesních dat a stavu parametrů získáte
rychlý přehled o momentálním stavu stanice.
Chyby jsou na obrazovce hlášeny přímo pomocí červených
chybových LED. Potom jednoduše přejdete do diagnostického
okna a rozpoznáte problém na první pohled.
Rychleji a pohotověji to na místě nelze provést. Nastavte výstupy
a změňte hodnoty přímo z PC. Pomocí vnucování (force) hodnot
můžete okamžitě poznat, jak se Vaše aplikace chová.
Tak máte např. možnost i bez kompletně nainstalovaného
řídicího systému zkontrolovat propojení do technologie.
Vzdálené I/O
Sledování a testování on-line
I/Oassistant je univerzální nástroj, který Vás interaktivně
podporuje během kompletního plánování a realizace
zařízení XI/ON.
Nejprve se na obrazovce vytvoří projekt. K tomu vyberete
brány, elektronické a svorkovnicové moduly, a také odpovídající příslušenství. Jednotlivé stanice se nakonec nakonfigurují
buď off-line nebo on-line. A když je všechno sestaveno podle
Vašich představ, uvedete zařízení do provozu.
I/Oassistant zkontroluje stanici, načte procesní data, předá
hodnoty a vizualizuje diagnostická data kanálů. Tak můžete i
bez nadřízeného řízení uvést stanici do provozu a zajistit, aby
část zařízení fungovala správně.
71
Kapitel Remote I/O
22.02.2005
8:52 Uhr
Seite 72
WINbloc
Můstky (bridge)
Můstek spojuje rozšiřující moduly I/O se
sběrnicí PROFIBUS-DP nebo CANopen,
přičemž každý modul I/O představuje
jednoho pasivního síťového účastníka na
odpovídající sběrnici.
Nastavení sběrnicové adresy se provede
pomocí otočného kódovacího přepínače
na modulech I/O.
- max. 10 modulů I/O na 1 můstek
- volitelné připojení na sběrnici pomocí
konektorů SUB-D nebo techniky pérových
svorek
- galvanicky oddělená sběrnice
- pracovní napětí: 24 V DC
DP-Bridge
přenosová rychlost: až 1,5 Mbit/s
DP-Bridge/12 MBaud
přenosová rychlost: až 12 Mbit/s
CAN-Bridge
přenosová rychlost: až 1 Mbit/s
Digitální vstupní/výstupní
moduly pro CANopen
moduly CANopen
Vstupní moduly 8/16/32-kanálové
CAN-8-(16)DI/P
CAN-16-(32)DI/P-2x8 (2x16)
Vstupní moduly 4-kanálové
vstupní rozsahy:
10/0..+10 V, 0/4..20 mA
rozlišení 16 bitů
ochrana proti přepólování
CAN-4AI/UI
Výstupní moduly 4/8/16/32-kanálové
volitelně 0,5 A nebo 2 A
zkratuvzdorné provedení PK
s LED pro signalizaci zkratů
CAN-4DO/2.0A-PK
CAN-8-(16)DO/0,5A-PK
CAN-16-(32)DO/0,5A-P-2x8 (2x16)
Kombinované moduly 8/32-kanálové
optimální kombinace vstupních/
výstupních modulů
volitelně výstupy 0,5 A nebo 2 A
CAN-4DI/4DO/0,5A-PK
CAN-24DI/8DO/0,5A-PK
Reléové moduly 8/16-kanálové
zapínací kontakt
CAN-8(16)DO-R-NO
Analogové vstupy PT100
rozlišení 0,1 K, 0,1 W
CAN-4AI/PT100
Analogové vstupy
termočlánky K, J, R, S, T, N, E, B
rozlišení 1K
CAN-4AI/Thermo
Výstupní moduly 4-kanálové
výstupní rozsahy:
10/0..+10 V, 0/4..20 mA
rozlišení 16 bitů
CAN-4AO/UI
Kombinované moduly 4-kanálové
vstupní/výstupní rozsahy:
10/0..+10 V, 0/4..20 mA
CAN-3AI/1AO/UI
Rozsáhlý výběr typů I/O
Základní stavba systému WINbloc se skládá z můstku,
elektronického a svorkovnicového modulu. Velký výběr
modulů I/O umožňuje sestavit libovolné kombinace.
Jednoduše se seřadí až 10 modulů I/O k sobě a vznikne
stanice přesně sestavená pro danou aplikaci.
Rychlé propojení s nízkými náklady
Pro zapojení jsou k dispozici různé svorkovnicové moduly –
volitelně 2-, 3- nebo 4-vodičová zapojení. Modularita v je
celé řadě.
Připojení k bodům I/O se provede pomocí techniky pérových
svorek.
72
22.02.2005
8:52 Uhr
Digitální vstupní/výstupní
moduly pro PROFIBUS-DP
Vstupní moduly 8/16/32-kanálové
volitelně 24 V DC, 120 V AC nebo 230 V AC
volitelně se spínáním plus /minus
DP-8-(16)DI/P, DP-16-(32)DI/P-2x8 (2x16)
DP-8-DI/N, DP-8-DI/115VAC (230VAC)
Výtupní moduly 4/8/16/32-kanálové
volitelně 0,5 A nebo 2 A
zkratuvzdorné provedení -PK
DP-4DO/2.0A-PK
DP-8-(16)DO/0,5A-PK
DP-16-(32)DO/0,5A-P-2x8 (2x16)
Kombinované moduly 8/12/16/32-kanálové
optimální kombinace vstupních/výstupních
modulů, volitelné výstupy 0,5 A nebo 2 A
s LED pro sledování zkratů
DP-4DI/4DO/0,5A-PK
DP-8DI/4DO/0,5A-PK
DP-8DI/4DO/2,0A-PK
DP-8DI/8DO/0,5A-PK
DP-24DI/8DO/0,5A-PK
Reléové moduly 8/16-kanálové
volitelně zapínací nebo bezpotenciálový
přepínací kontakt
DP-8(16)DO-R-NO, DP-8DO-R-CO
Seite 73
moduly a čítač pro
PROFIBUS-DP
Vstupní moduly 4-kanálové
vstupní rozsahy: 10/0..+10 V, 0/4..20 mA
rozlišení 16 bitů, ochrana proti přepólování
DP-4AI/UI
Analogové vstupy PT100
rozlišení 0,5 K, 0,1 W/0,25 K, 0,025 W
DP-4AI/PT100
Analogové vstupy
termočlánky K, J, R, S, T, N, E, B
rozlišení 1 K, 0,25 K
DP-4AI/Thermo
Výstupní moduly 4-kanálové
výstupní rozsahy: 10/0..+10 V, 0/4..20 mA
ochrana proti přepólování, rozlišení 12 bitů
DP-4AO/UI
WINbloc Eco pro
PROFIBUS-DP
Digitální vstupní moduly
se spínáním plus
DP-16DI/P-ECO
DP-32DI/P-ECO
Digitální výstupní moduly
se spínáním plus
zkratuvzdorné provedení
DP-16DO/0,5A-PK-ECO
DP-32DO/0,5A-PK-ECO
Kombinované moduly
se spínáním plus
zkratuvzdorné provedení
DP-16DI-P/16DO/0,5A-PK-ECO
Kombinované moduly 4-kanálové
vstupní/výstupní rozsahy:
10/0..+10 V, 0/4..20 mA
DP-3AI/1AO/UI
Čítačový modul 1- kanálový, 25kHz
snímání polohy vpřed/vzad
počítací rozsah 0..65535
zadání mezní hodnoty přes PROFIBUS-DP
DP-1CNT/24VDC
Modulární zásuvná technika – bezpečné spojení
Elektronika svorkovnicových prvků
je bezpečně propojena pomocí
konektoru sběrnice.
Po mechanické stránce se o
bezpečné spojení stará třmen.
Nakonec se elektronické
moduly jednoduše zasunou do
svorkovnicových modulů a zajistí.
WINbloc Eco
Hospodárná a kompaktní alternativa pro připojení na
PROFIBUS-DP. Konstrukce je složena pouze z jednoho
svorkovnicového a jednoho elektronického modulu,
můstek odpadá. Připojení sběrnice je provedeno přímým
propojením k svorkovnicovému modulu. Každý modul
WINbloc-Eco je přitom pasivním účastníkem na síti
PROFIBUS-DP.
Kromě diagnózy
pomocí signalizace
LED dochází k
přímému a přehlednému přiřazení
zobrazení signálů
k přívodům.
Vzdálené I/O
Kapitel Remote I/O
73
Kapitel Steuerrelais Easy
22.02.2005
10:15 Uhr
Seite 74
Zobrazování, obsluha, spínání,
řízení, regulace a komunikace –
jednoduše pomocí EASY a MFD-Titan
Band 1:
356 Stk.
Mnoho požadavků z průmyslu nebo z automatizace budov, konstrukce strojů nebo
přístrojů stačí pokrýt jediný přístroj z řady řídicích relé EASY nebo MFD-Titan. Pro
vyřešení jednotlivých aplikací je k dispozici více variant přístrojů s odlišnou funkčností, rozšiřitelností a krytím (IP65 u displeje MFD-80.., jinak IP20). Plně grafický, podsvícený displej MFD-80.. přístroje MFD-Titan lze provozovat jako „vzdálený“ displej
pro přístroje EASY. Na displeji jsou zobrazovány obrázky, texty týkající se obsluhy
nebo hlášení, datum, čas atd. MFD-Titan poskytuje všechny možnosti EASY800.
Kontaktní schéma se zadává jako spínací schéma EASY 1:1 s navigací v menu pomocí ovládacích tlačítek na přístroji. Software EASY-SOFT Vás podporuje při práci na PC
ve všech funkcích. Na displeji nebo na PC můžete okamžitě rozeznat aktivní průběh
proudu ve spínacím schématu a ušetřit tak drahocenný čas. Pro menu přístrojů i
softwaru je na výběr k dispozici mnoho jazyků.
74
22.02.2005
10:16 Uhr
Seite 75
Řízení osvětlení budov:
Řízení strojů:
• Zapínání a vypínání osvětlení může být centrální a decentralizované pomocí impulzní funkce.
• Vypínací impulz řízený spínacími hodinami umožňuje energeticky úsporné centrální vypínání osvětlení.
• Jeden základní přístroj řídí až 12 nezávislých osvětlovacích
skupin. Lze naprojektovat komfortní řízení osvětlení, jako
např. centrální osvětlení pro úklid, automatické přepínání
schodišťového osvětlení na poloviční intenzitu nebo
„výstražný impuls před ztemněním“.
• Montáž do nízkonapěťových rozváděčů díky jednotkovému
rozměru výřezu 45 mm a členění rozměrů na 4-násobnou,
6-násobnou, 8-násobnou a 12-násobnou šířku jističe.
• Zásuvný paměťový modul umožňuje duplikaci spínacího
schématu EASY bez PC. Dodatečně nutné změny spínacího
schématu lze provádět externě. Změny v EASY lze provádět
zasíláním paměťových modulů.
• Možnost nastavení chování při náběhu na provozní režimy
„RUN“ nebo „STOP“ při zapínání napájení usnadňuje uvádění do provozu.
• Rozpoznání zkratu a selektivní vypínání tranzistorových
výstupů při zkratu a přetížení.
ºC
t
Řídicí relé EASY500 a EASY700
EASY500 a EASY700 jsou co do funkčnosti stejné. EASY700 nabízí více
vstupů/výstupů, je rozšiřitelné a lze ho
připojit ke standardním sběrnicovým systémům. Sériové a paralelní zapojení
kontaktů a cívek se provádí až ve 128
proudových drahách. Tři kontakty a jedna cívka v sérii. Zobrazení 16 textů týkajících se ovládání nebo hlášení na interním nebo externím displeji. Hlavní
funkce jsou:
multifunkční časové relé, impulzní spínač, čítač (s čítáním vpřed nebo vzad,
rychlý čítač, měření frekvence, počítadlo
provozních hodin), komparátory analogových hodnot, týdenní a roční spínací
hodiny, automatické přepínání letního
času, remanentní skutečné hodnoty
markerů, čítačů, časových relé.
„Vzdálený“ displej:
zobrazení textu pro EASY500/700/800
v krytí IP65
Displej MFD-80.. připojíte přes
napájecí a komunikační modul MFDCP4.. k EASY. MFD-CP4.. je opatřen 5 m
dlouhým kabelem, jehož délku lze
upravit.
Výhoda: nepotřebujete žádný software nebo ovladače. MFD-CP4.. nabízí
skutečně plug & work. Propojení
vstupů/výstupů se provádí v EASY.
Displej je namontován do dvou 22,5
mm upevňovacích otvorů. Samotný
displej v krytí IP65 je podsvícený a je
velmi čitelný. Jsou možné individuální
popisy displeje.
MFD-Titan a EASY800
MFD-Titan a EASY800 mají stejné funkce. MFD-80.. v IP65 umožňuje použití v
horším prostředí. Kromě rozšiřitelnosti
a připojení standardních sběrnicových
systémů lze zapojit do sítě „easy-NET“
buď EASY 800 nebo MFD-Titan. Sériové
a paralelní zapojení kontaktů a cívek se
provede v 256 proudových obvodech.
Čtyři kontakty a jedna cívka v sérii. Zobrazení 32 textů týkajících se ovládání
nebo hlášení na interním nebo externím displeji. Jako doplnění k funkcím
EASY700 nabízí EASY800 a MFD-Titan
regulátor PID, aritmetické moduly,
přepočet hodnot, atd., atd.
Je možný individuální popis MFD-80...
Řídicí relé
easy800
75
22.02.2005
10:16 Uhr
Nová koncepce obsluhy a řízení
textilních strojů
Fa. Meyer vyrábějící pokrokové fixační
stroje se na trhu prezentuje inovovanou
konstrukční řadou. Četná zlepšení lze
realizovat díky MFD-Titan.
Nová bezpečnostní koncepce zvyšuje
nejen spolehlivost, ale zjednodušuje
také ovládání.
Všechny funkce lze téměř intuitivně a v
případě potřeby dodatečně nastavit –
na ergonomicky konstruované a velkoryse uspořádané obslužné ploše.
MFD-Titan je produktem příští automatizační generace, který v jednom přístroji spojuje řídicí a vizualizační funkce.
Potřebuje pouze jeden software pro
řídicí funkce, vizualizaci a propojení do
sítě – čímž se pro firmu Meyer výrazně
redukují časy potřebné pro projektování
a programování.
Ihr Symbol
76
Seite 76
Modulární koncepce řízení
profilovacích zařízení
Podnik Wema Probst sází u nového profilovacího zařízení na výkon přístrojů
MFD-Titan a EASY800. Nový multifunkční displej má integrované připojení do
sítě, z čehož profituje nejen konstruktér
strojů, ale i jeho zákazníci. Mimořádně
úspěšné jsou stroje a zařízení fy Wema
Probst v oblasti zpracování dřeva. Koncepce fy Wema Probst: Nejprve se vybaví
každá část zařízení samostatně pracujícím řízením. Po dodání kompletního
zařízení se jednotlivá řízení zapojí do sítě
a celé zařízení řídí společně. Zařízení se
ovládá a sleduje z jednoho MFD-Titan.
Jednoduchý a individuální popis
Pomocí volně dostupného softwaru na popisování lze
individuálně popisovat funkční tlačítka a kryt při výrobě.
Texty i grafiku lze přitom stejně jako obrázků – např.
Vašeho loga – vypalovat laserem.
Řídicí technika pro jeřáby
Na ovládacím panelu přebírá MFD-Titan
funkci ovládacího rozhraní. Kromě centrální vizualizace poruchových hlášení
jednotlivých účastníků sítě zobrazuje
displej také provozní stavy. Dále je možné přes menu graficky znázorňovat
rychlosti, polohy koncových spínačů,
provozní hodiny a intervaly údržby.
MFD-Titan a řídicí relé EASY splňují společně s frekvenčními měniči tyto úkoly a
funkce:
režim dvojitého a jednoduchého
zdvihadla
regulaci souběhu s vysokou kvalitou
regulace
přerušení zdvihu
selektivní měření zatížení
lineární zeslabení pole
dynamicky adaptované regulační
chování
jemný náběh/zpoždění náběhu
pojížděcí chování nezávislé na zatížení
programovatelné kanály žádaných
hodnot
22.02.2005
10:16 Uhr
Seite 77
EASY-SOFT:
komfortní tvorba spínacích schémat
EASY-SOFT mimořádně usnadňuje práci uživatele.
Grafický editor ukazuje přímo
žádané spínací schéma.
Výběrová menu a funkce „drag &
drop“ usnadňují propojování.
Stačí jednoduše vybrat a propojit
kontakty a cívky, vše kliknutím
myši – a hotovo!
podle IEC se symboly kontaktů a
cívek, mezinárodní norma
jako na displeji EASY 1:1
podle amerického standardu ANSI
EASY-SOFT Vás podporuje při projektování, programování a parametrizaci řídicích relé EASY a při vizualizaci MFDTitan. Pokud jsou zapojeny řídicí přístroje v easy-NETu, lze všechny připojené
přístroje inicializovat z jednoho přístroje
a nahrát do nich příslušné programy.
Pomocí integrované offline simulace
kontroluje uživatel správnou funkci spínacího schématu před uvedením do
provozu bez připojeného přístroje.
Komentáře ke kontaktům, cívkám a
funkčním modulům zajišťují dobrý
přehled. Krycí list s individuálním firemním logem a různými popisnými poli, a
také seznam s křížovými odkazy s
komentáři vytváří z výtisku perfektní
dokumentaci aplikace.
EASY nevyžaduje údržbu
Vytvořený program se uloží do EASY a
je zabezpečen i při výpadku napětí v
podstatě na věky nebo do příští změny.
Přídavné pomocné napájení z baterie
není nutné. Řídicí relé tak jsou zcela
bezúdržbová.
Při výpadku napájení je nutno zálohovat
nejen spínací schéma a parametry. EASY
si kromě toho pamatuje spínací stavy
nebo hodnoty.
Tak lze na příklad po opětovném zapnutí dále pokračovat v počítání provozních
hodin, v čítání pulzů a v časování. K
dispozici je remanence různých modulů
nebo dat ve všech výkonových řadách
EASY.
Řídicí relé
Kromě možnosti přímé editace
na samotných přístrojích má uživatel k
dispozici pro komfortní zadávání spínacích schémat odstupňované softwarové
balíčky EASY-SOFT-BASIC, EASY-SOFT a
EASY-SOFT-PRO.
Pro komfortní menu a nápovědy EASYSOFTu máte možnost výběru ze šesti
jazyků (také češtinu).
Pro náhled, zpracování a vytisknutí programu nabízí EASY-SOFT tyto druhy
zobrazení:
77
22.02.2005
10:17 Uhr
Seite 78
Řídicí relé EASY500/EASY700
a „vzdálený“ displej
Obsluha EASY
Ti, kdo umějí číst liniová schémata,
se v případě EASY cítí okamžitě
jako doma, neboť každou proudovou dráhu lze zadat na displeji
1:1.
Přístroj přitom pracuje, jak je obvyklé, se zapínacími kontakty, vypínacími kontakty a s cívkami.
Veškeré základní i speciální funkce
lze vzájemně propojovat - jednoduše stiskem tlačítka.
Zobrazení toku proudu
== Tok proudu
Použití
Samostatný provoz
EASY512-DC-TCX
EASY512-DC-TCX
8
8
8
8
8
8
8
8
8
Vstupy analogové 0 - 10 V
2
2
-
-
-
2
2
2
2
2
2
2
Rychlé čítačové vstupy
-
-
-
-
-
2/2
2/2
2/2
2/2
2/2
2/2
2/2
4R
4R
4R
4R
4R
4R
4R
4R
4R
4R
4T
4T
Displej LCD / klávesnice
ano / ano
-/-
ano / ano
ano / ano
-/-
ano / ano
-/-
ano / ano
ano / ano
-/-
ano / ano
-/-
a
Týdenní/roční spínací hodiny
ano / ano
ano / ano
-/-
ano / ano
ano / ano
ano / ano
ano / ano
-/-
ano / ano
ano / ano
ano / ano
a
8A
8A
8A
8A
8A
8A
8A
8A
8A
0,5 A
0,5 A
EASY512-AC-R
EASY512-DC-RC
8
EASY512-DC-R
8
EASY512-DA-RC
8
EASY512-AC-RC
Vstupy digitální, z toho
využitelné jako:
Typ
EASY512-AB-RC
EASY512-DC-TC
EASY512-DC-RCX
Základní přístroje řady 500
EASY512-DA-RCX
Základní přístroje
EASY512-AB-RCX
EASY512-DA-RC
EASY512-AC-RC
EASY512-AC-RCX
EASY512-AB-RC
Napájecí napětí
24 V AC
100 - 240 V AC
12 V DC
24 V DC
Ztrátový výkon
5 VA
5 VA
2W
2W
Výstupy (R=relé,T=tranzistor)
Výstupy s trvalým proudem [1]
ano / ano
8A
0,2 - 4,0 mm (AWG 22-12), tuhý
0,2 - 2,5 mm2 (AWG 22-12), flexibilní
2
Přívodní vodiče
Odrušení
Provozní teplota okolí
Certifikace, normy
Rozměry (š x v x h) mm
78
EN 55011, EN 55022 třída B, IEC 61000-6-1, 2, 3, 4
- 25 °C ... + 55 °C
EN 50178, IEC/EN 60947, UL, CSA
71,5 x 90 x 58 mm
[1] Relé = 8 A (10 A podle UL) při ohmické zátěži, 3 A při indukční zátěži/tranzistorové výstupy = 0,5 A / 24 V DC, max. 4 výstupy zapojitelné paralelně
[2] Při zapnutém podsvícení displeje v trvalém provozu - 10 °C ... 0 °C
[
22.02.2005
10:18 Uhr
Seite 79
Plug & work
Uživatel připojí displej MFD-Titan (MFD-80 nebo MFD-80-B) přes napájecí a komunikační
modul MFD-CP4 k příslušnému řídicímu relé EASY. Modul MFD-CP4 je již z výroby opatřen
sériovým spojovacím kabelem o délce pěti metrů, který je možno zkrátit. Vzdálený displej
je tedy možné provozovat až na vzdálenost pěti metrů.
MFD-CP4
MFD-80-B
MFD-80-B
Napájení/komunikace
MFD-80
EASY721-DC-TCX
EASY721-DC-TC
EASY719-DC-RCX
EASY719-DC-RC
EASY719-DA-RC
EASY719-AC-RC
EASY719-DA-RCX
Displej
EASY719-AC-RCX
Rozšiřitelné (EASY2... , EASY6... )
EASY719-AB-RCX
MFD-Titan
MFD-CP4-800
EASY721-DC-TC
24 V AC
100 - 240 V AC
12 V DC
24 V DC
napájení přes ...-CP...
24 V DC
7 VA
10 VA
3,5 W
3,5 W
3W
1,5 W
12
12
12
12
12
12
12
12
12
12
-
-
-
-
4
4
-
-
4
4
4
4
4
4
-
-
-
-
-
-
-
-
2/2
2/2
2/2
2/2
2/2
2/2
-
-
-
-
6R
6R
6R
6R
6R
6R
6R
6R
8T
8T
-
-
-
-
ano / ano
-/-
ano / ano
-/-
ano / ano
-/-
ano / ano
-/-
ano / ano
-/-
ano / -
ano / ano
-/-
-/-
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
-/-
-/-
-/-
-/-
8A
8A
8A
8A
8A
8A
8A
8A
0,5 A
0,5 A
-
-
-
-
0,2 - 4,0 mm (AWG 22-12), tuhý
2
EN 55011, EN 55022 třída B, IEC 61000-6-1, 2, 3, 4
- 25 °C ... + 55 °C
EN 50178, IEC/EN 60947, UL, CSA
107,5 x 90 x 58 mm
-
-
0,2 - 4,0 mm2 (AWG 24-12), tuhý
EN 55011, EN 55022 třída B,
IEC 61000-6-1, 2, 3, 4
bezpečně čitelný při
- 5 °C ...+ 50 °C [2]
- 25 °C ... + 55 °C
EN 50178, IEC/EN 60947, UL, CSA
86,5 x 86,5 x 20 mm
78 x 58 x 36,2 mm
[3] Montáž jednotky CPU MFD-...CP8-... se může provést v režimu stand-alone také na DIN lištu podle DIN 50022, 35 mm nebo jako šroubová montáž s přístrojovými nožkami ZB4-101-GF1
Řídicí relé
A
EASY719-DA-RC
EASY719-AB-RC
no
EASY719-AC-RCX
MFD-CP4-500
EASY719-AB-RC
79
22.02.2005
10:18 Uhr
Seite 80
MFD-Titan a EASY800
Více než 300 vstup/výstupních
bodů pomocí EASY800 a MFDTitan
EASY800 a MFD-Titan slučují
téměř všechny výkonové parametry PLC s jednoduchou manipulací
všeobecně známé výrobní řady
EASY. Díky integrované možnosti
zapojení do sítě až osmi přístrojů
lze realizovat aplikace s více než
300 vstup/výstupními body. Řízení
je přitom realizováno volitelně
přes jediný lokální přístroj nebo
přes více programů rozdělených
do více přístrojů.
easyNET
max. 1000m
Füllstand
90%
EASY800
účastník 1
EASY800
účastník 2
MFD-Titan
účastník 8
EASY822-DC-TC
EASY819-AC-RC
Rozšiřitelné (EASY2... , EASY6... ), zapojitelné do sítě(easy-NET)
EASY821-DC-TCX
EASY822-DC-TC
EASY822-DC-TCX
12
12
12
12
12
12
12
12
Vstupy, analogové 0 - 10 V
-
-
4
4
4
4
4
4
4
4
Rychlé čítačové vstupy
-
-
4
4
4
4
4
4
4
4
6R
6R
6R
6R
6R
6R
8T
8T
8T
8T
Displej LCD/klávesnice
ano / ano
-/-
ano / ano
-/-
ano / ano
-/-
ano / ano
-/-
ano / ano
-/-
Týdenní/roční spínací hodiny
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
ano / ano
8A
8A
8A
8A
8A
8A
0,5 A
0,5 A
0,5 A
0,5 A
EASY820-DC-RC
12
EASY819-DC-RC
12
Typ
EASY819-AC-RC
EASY821-DC-TC
EASY820-DC-RCX
Použití
EASY819-DC-RCX
EASY819-AC-RCX
Základní přístroje
EASY820-DC-RCX
Napájecí napětí
100 - 240 V AC
24 V DC
Ztrátový výkon
10 VA
3,4 W
Vstupy, digitální, z toho
využitelné jako:
Výstupy (R=relé,T=tranz.)
0,2 - 4,0 mm (AWG 22-12), tuhý
2
Přívodní vodiče
Odrušení
Certifikace, normy
80
EN 55011, EN 55022 třída B, IEC 61000-6-1, 2, 3, 4
- 25 °C ... + 55 °C
EN 50178, IEC/EN 60947, UL, CSA
107,5 x 90 x 72 mm
[2] Při zapnutém podsvícení displeje v trvalém provozu - 10 °C ... 0 °C
[
22.02.2005
10:18 Uhr
Seite 81
MFD-Titan
Displej lze pomocí jednotky CPU/napájení a volitelně pomocí
jednotky vstupů/výstupů rozšířit na kompaktní řídicí relé.
MFD-80-B
MFD-CP4
Potom má MFD-Titan vlastnosti jako EASY 800
s výkonnou vizualizací. Moduly se do sebe jednoduše
zasunou - plug & work.
MFD-CP8-NT
MFD-R16
MFD-TA17
MFD-Titan
MFD-TA17
-
-
-
-
-
-
12
12
12
12
12
-
-
-
-
-
-
-
-
-
4
4
4
4
-
-
-
-
-
-
-
-
-
4
4
4
4
-
-
-
-
-
-
-
-
4R
4R
4R
4T
4T
ano / -
ano / ano
-/-
-/-
-/-
-/-
-/-
-/-
-/-
-/-
-/-
-/-
-/-
-/-
-/-
-/-
-/-
ano / ano
ano / ano
ano / ano
ano / ano
-/-
-/-
-/-
-/-
-/-
-
-
-
-
-
-
-
-
8A
8A
8A
0,5 A
0,5 A
24 V DC
MFD-80
3W
1,5 W
MFD-R16
MFD-T16
MFD-RA17
MFD-AC-R16
MFD-AC-CP8-NT
MFD-CP8-NT
MFD-CP8-ME
-
MFD-80-B
-
Napájení přes...-CP...
100 - 240 V AC
Napájení přes...-CP8-..
8 VA
0,5 W
3W
0,2 - 4,0 mm (AWG 24-12), tuhý
2
-
-
EN 55011, EN 55022 třída, IEC 61000-6-1, 2, 3, 4
bezpečně čitelný při
- 5 °C ...+ 50 °C [2]
- 25 °C ... + 55 °C
EN 50178, IEC/EN 60947, UL, CSA
86,5 x 86,5 x 20 mm
78 x 58 x 36,2 mm
107,5 x 90 x 29,5 mm
88,1 x 90 x 25 mm
[3] Montáž jednotky CPU MFD-...CP8-... se může provést v režimu stand-alone také na DIN lištu podle DIN 50022, 35 mm nebo jako šroubová montáž s přístrojovými nožkami ZB4-101-GF1
Řídicí relé
o
Vstupy/výstupy
MFD-AC-CP8-ME
Napájení/CPU
MFD-CP4-800
MFD-CP4-500
Napájení/
komunikace
Displej
81
22.02.2005
10:19 Uhr
Seite 82
Rozšíření a komunikační
moduly EASY
Alternativně je možné spojení přes
komunikační modul EASY200EASY a jednoduchou až 30 m dlouhou dvoulinku.
Rozšiřitelné základní přístroje
řady EASY700, EASY800 a MFDTitan umožňují centrální nebo
decentralizované rozšíření
vstupů/výstupů
centrální rozšíření
Když potřebujete rozšířit jen o dva
reléové výstupy, je k dispozici jednotka EASY202-RE
max. 30m
Pomocí rozšíření EASY618-AC-RE,
EASY618-DC-RE nebo EASY620DC-RE získáte jednotku s 24 vstupy a až 16 výstupy. Rozšíření se
umísťují přímo k základnímu
přístroji a spojují se s ním přes
rozhraní easy-Link.
decentralizované rozšíření
EASY202-RE
EASY618-DC-RE
EASY204-DP
Rozšíření
Rozšíření
Použití
Digitální vstupy/výstupy
Komunikace
EASY205-ASI
EASY221-CO
EASY222-DN
-
100 - 240
V AC
24 V DC
-
24 V DC
-
24 V DC
24 V DC
Ztrátový výkon
1W
10 VA
4W
1W
2W
1W
1W
1W
Vstupy, digitální
-
12
12
12
-
-
-
-
-
Vstupy (R=relé,T=tranz.)
2R
6R
6R
8T
-
-
-
-
-
8A
8A
8A
0,5 A
-
-
-
-
-
EASY202-RE
Napájecí napětí
Typ
0,2 - 4,0 mm (AWG 22-12), tuhý
0,2 - 4,0 mm (AWG 22-12), tuhý
IP 20
IP 20
EN 55011, EN 55022 třída B, IEC 61000-6-1, 2, 3, 4
EN 55011, EN 55022 třída B, IEC 61000-6-1, 2, 3, 4
- 25 °C ... + 55 °C
- 25 °C ... + 55 °C
EN 50178, IEC/EN 60947, UL, CSA
EN 50178, IEC/EN 60947, UL, CSA
2
Připojovací kabely
Krytí
Odrušení
Certifikace, normy
35,5 x 90 x
58 mm
107,5 x 90 x 58 mm
2
35,5 x 90 x 58 mm
82
EASY222-DN
EASY204-DP
EASY221-CO
EASY200-EASY
EASY620-DC-TE
EASY618-DC-RE
EASY618-AC-RE
Příslušenství
EASY205-ASI
22.02.2005
10:19 Uhr
Seite 83
Pomocí napojení na sběrnici
k výrobním procesům
I pro jednoduché postupy např. ve
výrobních procesech se vyplatí připojení
na sběrnici. Sběrnice AS-i propojuje 31
účastníků s maximálně 248 binárními
informacemi. Pro konstrukci strojů je
AS-i výhodnou sběrnicí, protože vstupní
a výstupní data se přenáší pomocí
mimořádně krátké reakční doby pouze
5 ms. Tak může např. v transportní technice běžet současně více motorů absolutně současně.
Pomocí komunikačního modulu
EASY205-ASI je toto sběrnicové připojení obzvlášť jednoduché. Modul se může
připojit ke všem rozšiřitelným základním přístrojům EASY, tedy k řadám
EASY700 a EASY800, ale i k MFD-Titan,
centrálně přes easy-Link. Dvouvodičový
kabel AS-i se jednoduše propojí s modulem – a hotovo!
Výměna dat je řízena z masteru AS-i.
Komplexní přenos dat
Pro komplexnější automatizační úlohy,
při nichž uživatel přenáší větší množství
dat, např. více analogových hodnot,
žádaných hodnot, stavy čítačů nebo
časové parametry, se používají výkonné
sběrnicové systémy jako PROFIBUS-DP.
Zde lze během sběrnicového cyklu
přenést až 20 Bytů na jednoho síťového
účastníka. Dále propojuje maximálně
126 sběrnicových účastníků ve vzdálenosti až do 1200 metrů.
Řídicí relé EASY jsou s tímto sběrnicovým modulem, EASY204-DP, ještě flexibilnější a výkonnější, protože mohou
být vyměňovány kompletní sady parametrů EASY přes toto sběrnicové připojení. Pokud jsou nutné jiné hodnoty
parametrů v EASY, např. pro jiné receptury, pak lze tyto časy, nastavené hodiny, stavy čítačů, žádané nebo skutečné
hodnoty kontrolovat přes výkonný sběrnicový systém z jednoho příslušného
sběrnicového masteru.
Napojení na celosvětově standardní
sběrnicové systémy
Tytéž funkce jako v odstavci „Komplexní přenos dat“ nabízí také sběrnicový
modul EASY221-CO pro CANopen a
EASY222-DN pro DeviceNet.
Řídicí relé
Příkazy, hlášení, sledování a
řízení na úrovni bitů
83
Kapitel Antriebstechnik
22.02.2005
10:52 Uhr
Seite 84
Frekvenční měniče
Řešení aplikací s inovativní technikou
a vysokým uživatelským komfortem
Kompletní automatizační systém znamená, že řízení a pohon ideálně spolupracují.
Frekvenční měniče řad DF5, DF6, DV5, DV6 tvoří „systémová rozhraní“ pro třífázové motory. Ať už jako samostatné přístroje, nebo jako systémové přístroje, mají
nakonec rozhodující úlohu převést řídicí povely, resp. řídicí data na odpovídají
pohybové úkony hnacího motoru. Soulad elektronické a mechanické části je
rozhodující pro kvalitu pohonu.
Konstrukční řady DF5, DF6, DV5, DV6 mají kompaktní konstrukci a jsou vybaveny
požadovanými funkcemi a disponují, podle požadavku na použití, různými funkčními možnostmi v oblasti výkonů 0,18 kW až 132 kW. Na základě certifikací podle
globálních standardů je možné použití na celém světě.
84
22.02.2005
10:52 Uhr
Seite 85
DF5, DF6 – flexibilita
DF5 a DF6 jsou hospodárná řešení pro mnoho strojních a
procesních dějů, pro něž dostačuje změna otáček pomocí
řízení U/f. Kromě jiného sem patří aplikace s čerpadly a ventilátory, u kterých přispívají výrazným podílem na úsporu energie a nákladů. Funkce, které jsou již integrované, jako např.
regulace PID nebo vstup s PTC termistorem pro motorové
jištění nahrazují potřebné externí komponenty. Přístroje lze ve
stavu po dodávce, bez nákladného programování, okamžitě
použít. Integrovaný panel pro obsluhu s potenciometrem žádané hodnoty nabízí jednoduchou parametrizaci s místní obsluhou.
DV5, DV6 – výkonnost
DV5 a DV6 rozšiřují rozsah funkcí konstrukční řady DF o velký
počet dalších funkcí. Všude tam, kde je zapotřebí vysoká dynamika i vysoké otáčky, vektorová regulace zajišťuje potřebné
točivé momenty ve správném okamžiku. Tvoří tak bezpečný
pohon a vysokou efektivitu procesních dějů. Různé analogové
a digitální parametrizovatelné vstupy a výstupy poskytují
vysokou míru flexibility, neboť je lze individuálně přizpůsobit
k libovolným podmínkám strojů a zařízení.
DEX-KEY-10
Obslužná jednotka
DV5/6 – výkonná dynamika, vektorová regulace bez použití snímačů
DE6-IOM-ENC
modul enkodéru
Pro komfortní a rychlou parametrizaci
a přenos parametrů v rámci konstrukční
řady DF/DV5, resp. DF/DV6 existuje
obslužná jednotka DEX-KEY-10. Hodí se
pro čelní montáž např. do rozváděčů aj.
Speciální vektorová regulace bez čidel
konstrukční řady DV5/6 umožňuje
vysokou kvalitu pohonu i při použití
standardních asynchronních motorů i
bez zpětné vazby (v otevřené smyčce).
Funkce „autotuning“ přitom umožňuje
zjištění potřebných parametrů motoru.
Pro aplikace, které kladou vysoké požadavky na hnací charakteristiku, např.
nejvyšší točivé momenty při nejnižších
otáčkách nebo na zvýšenou stálost otáček, lze DV6 ještě dál rozšířit.
Modul enkodéru DE6-IOM-ENC umožňuje tyto funkce:
Speciální vlastnosti:
- spouštěcí moment motoru
vyšší než 200%
- rychlá regulace kolísání otáček
při změně zátěže
- vysoká stálost otáček a vysoce
stejnoměrný chod motoru
- regulaci otáček
- poziční chod
- regulaci točivého momentu
(pouze DV6)
- synchronní/poměrový chod
Vlastnosti:
- textový displej
- podsvícený displej LCD
- vícejazyčné provedení
- nedestruktivní paměť
- kopírovací funkce
Pohony
85
22.02.2005
10:52 Uhr
Seite 86
Frekvenční měniče DF5, DF6 –
charakteristika U/f
DF5
DF6
Příklady použití
• řízení otáček třífázových motorů do 7,5 kW
• pro všeobecné použití čerpadel a
ventilátorů v budovách i v průmyslu
• standardní pohony obráběcích strojů,
zpracovatelských a balicích strojů v
potravinářském a nápojářském průmyslu
• řízení otáček třífázových motorů do
132 kW
• pro všeobecné použití čerpadel a
ventilátorů (kvadratická zatěžovací
charakteristika)
• regulace toku v pohonové technice
Síťový vstup
1 x 230 V, 50/60 Hz
3 x 230 V, 50/60 Hz
3 x 400 V, 50/60 Hz
Síťový vstup
3 x 400 V, 50/60 Hz
Výkonový rozsah
0,18 kW až 7,5 kW (při 230 V)
DF5-322-..., DF5-320-...
0,37 kW až 7,5 kW (při 400 V) DF5-340-...
Charakteristika
• charakteristika U/f
• integrovaná ovládací jednotka s
potenciometrem
• termistorový vstup (PTC)
• regulátor PID
• rozhraní RS422
• připojení na sběrnici PROFIBUS-DP
(externí opce), CANopen (na dotaz)
• automatická kontrola napětí
• 1,5-násobný náběhový moment po 60 s,
každých 600 s
• parametrizovatelné:
- 5 digitálních vstupů
- 2 výstupy
- 1 reléový výstup (přepínací kontakt)
- 2 analogové výstupy
- 1 výstup PWM
• globální standardy (CE, UL, c-UL, cTick)
Výkonový rozsah
11 kW až 132 kW (při 400 V), DF6-340-...
Charakteristika
• charakteristika U/f
každých 600 s
• integrovaný brzdicí tranzistor (do 15 kW)
- 2 reléové výstupy (zap. kontakt)
- 1 reléový výstup (přep. kontakt)
- 3 analogové vstupy
- 1 výstup PWM
• odnímatelná ovládací jednotka s
potenciometrem
• regulátor PID
• automatický energetický úsporný režim
• rozhraní RS485 a RS422
(interně zásuvná opce)
• uložení uživatelských maker
• rozšíření funkcí pomocí zásuvných modulů
Ucelená nabídka pohonů
DF/DV, 5/6
Aby bylo možné DF/DV, 5/6 optimálně použít v nejrůznějších oblastech, aplikacích a systémech,
je k dispozici rozsáhlý program
příslušenství s různými volbami.
Např. moduly DE5-NET-DP,
DE6-NET-DP pro zapojení do sítě
PROFIBUS nebo modul enkodéru
pro regulaci v uzavřené smyčce
DE6-IOM-ENC pro DV6.
Stále rostoucí počet nových oblastí
použití klade nové požadavky na
hnací systémy, proto se také
neustále rozšiřuje program
příslušenství kvůli zajištění co
nejlepších výkonů.
Moeller nabízí vše kolem motorů od
spínacího přístroje až po kompletní
řešení.
Motorový
jistič
Stykač
Síťová tlumivka
Motorová tlumivka
Frekvenční měnič
s odrušovacím
filtrem
86
22.02.2005
10:52 Uhr
Seite 87
Vektorové frekvenční měniče DV5, DV6
DV5
DV6
• řízení otáček třífázových motorů do 7,5 kW
• mnohostranné možnosti použití v textilním, papírenském a tiskařském průmyslu
• obráběcí a zpracovatelské stroje v
kovozpracujícím průmyslu
• zvedací a dopravníkové pohony
• použití při zvýšených nárocích na startovací
moment a na řízení otáček/momentu
• řízení otáček třífázových motorů
do 132 kW
• mnohostranné možnosti použití v textilním, papírenském a tiskařském průmyslu
• tvářecí stroje
• obráběcí a zpracovatelské stroje v
kovozpracujícím průmyslu
• jeřábové, výtahové pohony
• aplikace se zvýšenými požadavky na
startovací moment a na řízení
otáček/momentu
Výkonový rozsah
0,18 kW až 7,5 kW (při 230 V)
DV5-320-..., DV5-322-...
0,37 kW až 7,5 kW (při 400 V) DV5-340-...
Charakteristika
• vektorová regulace bez snímačů
• integrovaná ovládací jednotka s
potenciometrem
• regulátor PID
• rozhraní RS422
(externí opce), CANopen (na dotaz)
• autotuning (automatické zjištění
parametrů motoru)
• plný točivý moment od 0,5 Hz do 360 Hz
každých 600 s
• startovací moment asi 200%
• integrovaný brzdicí tranzistor
- 2 parametrizovatelné výstupy
- 1 reléový výstup (přepínací kontakt)
- 1 výstup PWM
Síťový vstup
3 x 400 V, 50/60 Hz
Výkonový rozsah
0,75 kW až 132 kW (při 400 V) DV6-340-...
Charakteristika
• vektorová regulace bez snímačů,
v uzavřené smyčce s DE6-IOM-ENC
každých 600 s
• integrovaný brzdicí tranzistor (do 11 kW)
• autotuning (automatické zjištění
parametrů motoru)
• 32-bitový procesor
• plný točivý moment při téměř 0 Hz
(při otevřené smyčce)
• startovací moment až nad 200%
• vícemotorový provoz možný v
otevřené smyčce
- 8 parametrizovatelných digit. vstupů
- 5 parametrizovatelných výstupů
- 1 reléový výstup (přep. kontakt)
- 3 analogové vstupy
- 1 výstup PWM
• odnímatelná ovládací jednotka s
potenciometrem
• regulátor PID
• rozhraní RS485 a RS422
(interně zásuvná opce)
• uložení uživatelských maker
• regulace otáček a synchronního chodu
(interně zásuvná opce DE6-IOM-ENC)
Pohony
Síťový vstup
1 x 230 V, 50/60 Hz
3 x 230 V, 50/60 Hz
3 x 400 V, 50/60 Hz
„Drives Soft“ pro komfortní
manipulace s pohonem
„Drives-Soft“: jedná se o efektivní
nástroj pro manipulaci s kompletním rozsahem funkcí DF/DV, 5/6.
Přehledné tématicky orientované
znázornění parametrů umožňuje
rychlý přístup k parametrům.
Uživatelská nastavení a data lze
pohodlně dokumentovat a
spravovat. Změněná nastavení
parametrů jsou pomocí porovnávací funkce snadno rozpoznána,
jak při uvádění do provozu,
tak i při servisu. Funkce „trend“
ukazuje graficky průběh nejdůležitějších provozních
dat a pomáhá tak při optimalizaci
pohonu.
87
S. 88-91
22.02.2005
11:02 Uhr
Seite 88
e
r
e
ll
s
Če
o
t
r
e
t
c
k
h
e
ni
l
E
s.
co
m
Plánování:
Projektování:
Programování:
vývoj konceptu řešení
zpracování konfigurace
přenos konfigurace
Instalace a
uvedení do provozu
Mo
el
Slo
ve
n sk
á re
88
ka
7 990 411 · e-mail: of
20 26
f i ce
4
+
.pra
el.
T
ha
·
@m
a
k
i
l
oe
b
u
lle
p
r-c
re
z.
ká
.
r.o
M
o
Služby
pub
li
Školení:
Služby:
naše individuální nabídka
rychlé a spolehlivé
.
o
.
r
.
ler Elect ric s
ka ·
ail:
Tel. +421
263 810 115 · e-m
le
oe l
m
ller@
moe
r.sk
S. 88-91
22.02.2005
11:02 Uhr
Seite 89
Profil koncernu
Moeller Company Group
Automatizace a distribuce elektrické energie
Koncern Moeller Company Group s hlavním sídlem v Bonnu
je jedním z předních dodavatelů komponentů a systémů
pro distribuci elektrické energie a automatizaci v průmyslu,
projektech infrastruktury a rovněž obytných budovách, který
působí na globální úrovni. Se svými šesti obchodními jednotkami: automatizace, spínací a ovládací přístroje, spouštěče
motorů a pohony, jističe, rozváděčové systémy a automatizace budov, se společnost Moeller úzce zaměřuje na svou
hlavní obchodní činnost.
Koncern Moeller Company Group má silné mezinárodní tendence. Podnik byl založen v roce 1899 a nyní vlastní efektivní
prodejní síť na všech důležitých cílových trzích a má zastoupení ve více než 80 zemích světa prostřednictvím 31 lokálně
založených společností a rovněž více než 350 odbytových
míst a obchodních partnerů.
S mezinárodní výrobní strukturou opírající se o 19 výrobních
závodů, z nichž každý efektivně spojuje výhody své regionální
lokality, využívá koncern možností trhů s globálním růstem.
Myšlení na mezinárodní úrovni vyžaduje akce na lokální
úrovni, tj. závazek partnerství
Elektrická energie nezná hranic. Naši zákazníci působí na
globální úrovni – s námi na své straně – na všech hlavních
trzích světa. V našich 19 výrobních závodech vyrábíme
mezinárodně uznávané kvalitní výrobky a po celém světě
jsme vnímáni jako flexibilní a pohotoví partneři! S naší sítí
32 místních poboček a více než 350 odbytových míst a
obchodních partnerů působíme po celém světě.
Společnost Moeller je přístupná novým výzvám a je připravena se vydat nový směrem. Naším závazkem na globální
úrovni je naše strategie. Na tradičně důležitých evropských
trzích i na nově se rozrůstajících trzích vých-odní Evropy a
Asie je společnost Moeller důležitou hnací silou pro pokrok.
S podporou loajálního personálu a kvalifikovaných partnerů v
oblasti tvorby systémů a prodeje představuje koncern Moeller
Company Group kompetentnost na všech úrovních.
Komárovská 2406
193 00 Praha 9
Česká republika
tel.: +420 267 990 411
fax: +420 267 990 419
Koncern Moeller Group v současné době zaměstnává
přibližně 9500 * lidí a ve fiskálním roce 2003/2004 dosáhl
celkového obratu 1 001 milionů €, z nichž 670 milionů €
je výsledkem hlavní obchodní činnosti.
Více než 100 let inovace v zájmu úspěchu našich zákazníků
Od svého vzniku v roce 1899 se hlavní obchodní činnost
koncernu Moeller Group vždy zaměřovala na kreativní využití
elektrické energie, tedy dát jí směr, formu a účel, aby byla
produktivně k dispozici právě tam, kde je zapotřebí. V
současné době implementují naši zákazníci po celém světě
ekonomická technická řešení s využitím kvalitních produktů
společnosti Moeller, a to jak v oblasti konstrukce elektrických
systémů v průmyslu nebo budovách, tak pro automatizaci
výrobních procesů a strojů.
Třebovská 480
562 03 Ústí nad Orlicí
Česká republika
tel.: +420 465 519 611
fax: +420 465 519 619
http: //www.moeller.cz
[email protected]
Kopčianska 22
851 01 Bratislava 5
Slovenská republika
tel.: +421-2-63 81 01 15
fax: +421-2-63 83 82 33
http: //www.moeller.sk
[email protected]
* srpen 2004
89
S. 88-91
22.02.2005
11:02 Uhr
Seite 90
Vaši partneři na celém světě
Argentina
Moeller Electric S.A.
Habana 3336/46
C1419GPZ Buenos Aires
Tel.:
+54 (0 11) 45 74-04 11
Fax:
+54 (0 11) 45 74-48 17
E-Mail: [email protected]
Čína
Moeller Electric Co., Ltd.
Shanghai East Ocean Centre
11 / Floor, No 618, Yan An Road (E.)
Shanghai 200001
Tel.:
+86 (0 21) 63 52 72 56
Fax:
+86 (0 21) 63 52 73 49
Austrálie
Moeller Electric Pty. Ltd.
4 Caribbean Drive
Scoresby, Victoria, 3179
Tel.:
+61 (03) 98 39 11 00
Fax:
+61 (03) 98 39 11 77
Bahrajn
Najat Construction & Trading Est
Post Box: 5774, Sitra,
Bahrain (Arabian Gulf)
Building no. 3077, Road No. 447
Al-Qarya 604
Sitra, Bahrain (Arabian Gulf)
Tel.:
+973 ( ) 73 17 31, 73 05 25
Fax:
+973 ( ) 73 05 45
Čína (Hongkong)
Moeller Electric Limited
Room 1303 Bonham Trade Centre
No. 50 Bonham Strand East,
Sheung Wan, Hong Kong
Tel.:
+852 ( ) 25 23 06 24
Fax:
+852 ( ) 25 23 00 97
Dánsko
Gycom Danmark A/S
Vallørækken 26
DK 4600 Køge
Tel.:
+45 ( ) 56 26 66 35
Fax:
+45 ( ) 56 26 77 78
Estonsko
Belgie
Moeller Electric N.V.-S.A.
Ikaroslaan 24
BE-1930 Zaventem
Tel.:
+32 (0)2 7 19 88 11
Fax:
+32 (0)2 7 25 00 72
Pärnu road 160 A
EE-11317 Tallin, Estonia
Tel.:
+372 6 58 89 00
Fax:
+372 6 58 89 01
Filipíny
Bělorusko
UP Elektroplan
2-8 Chebotareva Str.
220009 Minsk
Tel.:
+375 17 174 709
Fax:
+375 17 174 732
Bolívie
Hiller Electric S.A.
Av. El Trompillo esq. Chaco
Casilla 370
Santa Cruz
Tel.:
+591 (03) 3 52 25 20
Fax:
+591 (03) 3 52 64 04
Bosna a Hercegovina
Elektrosystem d.o.o.
ul. Pilanska 3
BiH-78000 Banja Luka
Tel.:
+387 (0 51) 31 75 00
Fax:
+387 (0 51) 31 75 00
Moeller Electric Pte. Ltd.
3 Toh Tuck Link
German Districentre, 03-05
Singapore 596228
Tel.:
+65 64 68 02 88
Fax:
+65 64 68 17 11
Finsko
Moeller Electric Oy
PL 31, 00811 Helsinki
Sahaajankatu 24
00810 Helsinki
Tel.:
+358 (0) 9 25 25 21 00
Fax:
+358 (0) 9 25 25 21 77
Francie
346, rue de la Belle Etoile
Paris Nord II - B.P. 50060
95947 Roissy C.D.G. Cedex
Tel.:
+33 (01) 41 84 50 50
Fax:
+33 (01) 41 84 50 40
Brazílie
Moeller Electric Ltda.
Rua Wallace Barnes, 45B - Distrito Industrial
13054-701 Campinas - SP
Tel.:
+55 (0 19) 37 65 55 01
Fax:
+55 (0 19) 32 25 55 01
Gruzie
INSTA Ltd.
8, Zakariadze Str.,
0177 Tbilisi, Georgia
Tel.:
+995 (0 32) 20 20 20
Fax:
+995 (0 32) 20 20 22
Bulharsko
Elektroizgrajdane Engineering Co. Ltd.
Hr. Botev Str. 62
1303 Sofia
Tel.:
+359 (02) 9 86 65 47
Fax:
+359 (02) 9 86 65 47
Česká republika
Komárovská 2406
CZ - 193 00 Praha 9
Tel.:
+420 (2) 67 99 04 11
Fax:
+420 (2) 67 99 04 19
90
Holandsko
Moeller Electric N.V.
Postbus 2022, 5300 CA Zaltbommel
Ambacht 6
5301 KW Zaltbommel
Tel.:
+31 (04 18) 57 02 00
Fax:
+31 (04 18) 51 52 84
Chile
Induelectro S.A.
P.O. Box 72- 3
Zenteno 842
Santiago de Chile
Tel.:
+56 (02) 6 95 43 29
Fax:
+56 (02) 6 95 57 20
Felipe Bahamondes S.A.
Maria Luisa Santander 0475
Providencia - Casilla 3425
664 0814 Santiago
Tel.:
+56 (02) 3 41 12 71
Fax:
+56 (02) 3 41 12 75
Chorvatsko
Unikomerc elektro d.d.
Sektor Elektrooprema
Amruseva 10
41000 Zagreb
Tel.:
+385 (01) 4817- 651
Fax:
+385 (01) 4817- 652
Gromel d.o.o.
Zagrebacka 9
10450 Jastrebasko
Tel.:
+385 (0)1 62 83 825
Fax:
+385 (0)1 62 83 825
Indie
Moeller Vertrieb International India Branch
409, Barton Centre, 84 MG Road
Bangalore - 560 001
Tel.:
+91 (0 80) 5 32 15 98
Fax:
+91 (0 80) 5 32 13 43
Indonézie
PT Moeller Electric
3 Toh tuck Link, German Districentre, 02-08
Singapore 596228
Tel.:
+65 64 68 02 88
Fax:
+65 64 68 17 11
E-Mail: [email protected]@moeller.com.sg
Írán
Rahat Co.
No. 172/1, West Taleghani Ave.
Between Vesal and Ghods
14178 Tehran
Tel.:
+98 (0 21) 6 40 33 21-6 40 33 52
Fax:
+98 (0 21) 6 46 54 96
Japonsko
Moeller Electric Ltd.
Head Office, Katokichi Bldg. 5F
5-14-10, Nishinakajima, Yodogawa-ku
Osaka, 532-0011
Tel.:
(81) 6 6306 1613
Fax:
(81) 6 6306 1619
Jihoafrická republika
Moeller Electric (Pty) Limited
P.O. Box 100, Kempton Park, 1620
9 Derrick Road, Spartan
Kempton Park, 1620
Tel.:
+27 (0 11) 9 75 39 37, 9 75 39 38
Fax:
+27 (0 11) 3 94 25 23, 9 75 92 97
Jordánsko
Electrical Contracting Office Co.
P.O. Box 940851
Amman 11194
Tel.:
+962 (06) 5 66 20 22, 5 66 20 23
Fax:
+962 (06) 5 68 61 74
Kanada
Moeller Electric Inc.
7275 Rapistan Court
Mississauga, Ontario L5N 5Z4
Tel.:
+1 (09 05) 5 42-23 23
Fax:
+1 (09 05) 5 42-23 21
Kazachstán
TOO PF Elektroservice
200, Aiteke bi.
480096 Almaty
Tel.:
+7 (0 32 72) 68 28 60
Fax:
+7 (0 32 72) 68 28 65
Keňa
Moeller Controls Ltd.
P.O. Box 30747
Nairobi
Tel.:
+254 20 861 756
Fax:
+254 20 861 798
Irsko
Moeller Electric Ireland Ltd.
94 Lagan Road,
Dublin Industrial Estate,
Dublin 11
Tel.:
+353 (01) 8 30 04 00
Fax:
+353 (01) 8 30 05 37
Island
Reykjafell GmbH
Skipholti 35
125 Reykjavik
Tel.:
+354 ( ) 5 88 60 10
Fax:
+354 ( ) 5 88 60 88
Itálie
Moeller Electric S.r.l.
Via Giovanni XXIII, 43
20090 Rodano MI
Tel.:
+39 ( ) 02 95 95 01
Fax:
+39 ( ) 02 95 95 04 00
Izrael
Katzenstein, Adler & Co. Ltd.
P.O. Box 2416
2 Hasadna St.
Ra Anana 43106
Tel.:
+972 (09) 7 47 57 77
Fax:
+972 (09) 7 44 03 60
Kolumbie
Hanseatica Compañia Limitada
Calle 17 69B-06
Bogota - Colombia
Tel.:
+57 (01) 412 2814, 412 6715
Fax:
+57 (01) 92 6614, 411 8863
Korea
Delta Corporation
Moeller Building
403-1, Daebang-Dong
Dongjak-Ku
Seoul
Tel.:
+82 (02) 8 13 00 33
Fax:
+82 (02) 8 15 94 37
Libanon
Progress, Engineering &
Trading Enterprises
P.O. Box 11-1111
Pharaon Bldg. Opp. Electricité du Liban
Chafaca Str. Al-Nahr
Beirut
Tel.:
+961 (01) 44 46 64, 44 31 75
Fax:
+961 (01) 56 18 80
Litva
Moeller Elektrotechnika s.r.o., Atstovybe
Seimyniskiu g. 3a/Sluckio g.2
LT - 2600 Vilnius
Tel.:
+370 (52) 79 05 53
Fax:
+370 (52) 79 05 63
S. 88-91
22.02.2005
11:02 Uhr
Seite 91
Všechny adresy jsou aktuálně na www.moeller.net/adress
Lotyšsko
Zemitana iela 2b
LV - 1012 Riga, Lettland
Tel.:
+371 ( 7) 84 44 35
Fax:
+371 ( 7) 84 44 36
Pákistán
Home & Foreign Traders
P.O. Box No: 7775
73/III - Dilkusha Chambers
Marston Road
Karachi 74400
Tel.:
+92 (0 21) 7 72-15 25 - 7 72-40 98
Fax:
+92 (0 21) 7 72-40 98
Sjednocené arabské emiráty
Juma Al Majid Est,
For Electro Mechanical Works
P.O. Box 60204
Dubai
Tel.:
+971 (04) 2 85 42 23, 2 85 42 25
Fax:
+971 (04) 2 85 46 78
Lucembursko
Boîte Postale 1823, 1018 Luxembourg
65, rue des Bruyère
1274 Luxembourg-Howald
Tel.:
+352 ( ) 48 10 81-1
Fax:
+352 ( ) 49 07 82
Thajsko
Moeller Electric Limited
29th Floor Sun Tower B
123 Viphavadi-Rangsit Road, Jatujak
Bangkok 10900
Tel.:
+66 (02) 6 17 64 91
Fax:
+66 (02) 6 17 64 94
Tunisko
Peru
EPLI S.A.C.
Jr. Tarapoto 1175
Brena Lima 05
Tel.:
+51 (1) 3 30-15 95
Fax:
+51 (1) 4 24-86 29
Slovensko
Kopcianska 22
SK - 851 01 Bratislava
Tel.:
+421 (02) 63 81 01 15
Fax:
+421 (02) 63 83 82 33
Rafik Hamouda
17, rue du Maroc
7000 Bizerte
Tel.:
+216 (02) 42 30 50
Fax:
+216 (02) 42 32 22
Turecko
Maďarsko
Moeller Electric Kft.
Röppentyü u. 57.
1139 Budapest
Tel.:
+36 (01) 3 50-56 90
Fax:
+36 (01) 3 50-56 91
Makedonie
ES-MIK Elektrosystem d.o.o.
bl. III Makedonska Brigada bb.
MK - 91000 Skoplje
Tel.:
+389 (0 2) 46 02 95
Fax:
+389 (0 2) 46 02 98
Polsko
Moeller Electric Sp. z o.o.
ul. Zeusa 45/57
80-299 Gdánsk
Tel.:
+48 (0 58) 5 54 79 00
Fax:
+48 (0 58) 5 54 79 09
Portugalsko
Moeller Electric, S.A., Sucursal em Portugal
Edificio Atlas I
Av. José Gomes Ferreira
9 sala 31 Miraflores
1495-139 Alges
Tel.:
+351 (21) 4 12 12 04
Fax:
+351 (21) 4 12 12 03
Malajsie
Fulban Sdn Bhd
3 Jalan 4/89B, Kawasan Perindustrian Trisegi
Batu 3 1/2, Jalan Sungai Besi
Kuala Lumpur 57100
Tel.:
+60-3-79842389, +60-3-79842309
Fax:
+60-3-79842368
Rakousko
Moeller Gebäudeautomation KG
Hauptverwaltung Vertrieb
Scheydgasse 42
A-1215 Wien
Tel.:
+43 (01) 2 77 45-0
Fax:
+43 (01) 2 77 45-33 00
Maroko
EXCELDIS
20, rue Al Bachir Al Ibrahimi
20500 Casablanca
Tel.:
+212 (02) 2 30 09 38, 2 44 52 58
Fax:
+212 (02) 2 30 69 05, 2 54 25 46
Mexiko
Moeller Electric, S.A. de C.V.
Calle Ingenieros Civiles No. 204
Chachapa, Puebla
C.P. 72990 Puebla
Tel.:
+52 (02 22) 2 86 60 00
Fax:
+52 (02 22) 2 86 60 02
Rumunsko
Moeller Electric SRL
Iride Business Park, No. 9 Building
No. 9-9A, Dimitrie Pompei Blvd.
020335 Bucuresti, District 2
Tel.:
+40 (0) 21-2 43 38 32, 21-2 43 37 36
Fax:
+40 (0) 21-2 43 38 60, 21-2 43 38 61
Rusko
OOO Moeller Electric
Kronshtadtsky bul., 7
125212 Moscow
Tel.:
+7 (0 95) 7 30 60 60
Fax:
+7 (0 95) 7 30 60 59
Německo
Moeller Electric GmbH
Industriestr. 161 b
50999 Köln-Rodenkirchen
Tel.:
+49 (0 22 36) 96 47-0
Fax:
+49 (0 22 36) 96 47-1 41
Norsko
Moeller Electric AS
Prost Stabels vei 22
2019 Skedsmokorset
Postboks 244
2021 Skedsmokorset
Tel.:
+47 ( ) 63 87 02 00
Fax:
+47 ( ) 63 87 02 01
Nový Zéland
Bremca Industries Ltd
PO Box 7169
10 Kennedy Place Opawa
Christchurch
Tel.:
+64 (03) 3 32 63 70
Fax:
+64 (03) 3 32 63 77
Řecko
Electrotechnic Hellas S.A.
P.O. Box 8
Pefki Street, Manika
34100 Chalkis
Tel.:
+30 (2210) 4 36 02
Fax:
+30 (2210) 4 26 11
Saudská Arábie
A. M. Al-Ghamdi Industrial,
Control Systems Est.
P.O. Box: 42456
5th Floor, 3rd Tower,
New Al-Akharia Building, Siteen Street
Riyadh
Tel.:
+966 (01) 4 78 57 98
Fax:
+966 (01) 4 76 25 61
Slovinsko
Elektronabava d.o.o.
Cesta 24 Junija 3
1231 Ljubljana
Tel.:
+386 (0)1 58 99 300
Fax:
+386 (0)1 58 99 490
Synatec d.o.o.
Vojkova 8b, p.p 50
SLO - 5280 Idrija
Tel.:
+386 (05) 3 72 06 50
Fax:
+386 (05) 3 72 06 60
Srbsko a Černá Hora
Beobars d.o.o.
Avtoput 5
11077 Novi Beograd
Tel.:
+381 (0 11) 3 19 41 53
Fax:
+381 (0 11) 3 19 49 78
Sýrie
Hovaguimian Bros.
P.O. Box 5093
Marrge, Rammy str.
Damascus
Tel.:
+963 (011) 2 21 84 05
Fax:
+963 (011) 2 24 48 69
Španělsko
Moeller Electric, S.A.
Acer, 16-18 1a planta
08038 Barcelona
Tel.:
+34 ( ) 93 2 23 23 66
Fax:
+34 ( ) 93 2 23 29 33
Švédsko
Moeller Electric AB
Box 1171, Kista
Skalholtsgatan 6
SE 16426 Kista
Tel.:
+46 (08) 6 32 30 00
Fax:
+46 (08) 6 32 32 99
Švýcarsko
Moeller Electric AG
Im Langhag 14
8307 Effretikon ZH
Tel.:
+41 (0 52) 354 14 14
Fax:
+41 (0 52) 354 14 88
Tádžikistán
TOO PF Elektroservice
200 Aiteke bi Str.
480096, Almaty, Kazakhstan
Tel.:
+007 3272 68 28 60
Fax:
+007 3272 25 25 18
Moeller Elektrik Ticaret
Limited Sirketi
Degirmenyolu Sok. Kutay Is Merkezi
D. Blok Kat 1 No. 4-5
81110 Üstbostanci Istanbul
Tel.:
+90 (02 16) 5 75 58 04
Fax:
+90 (02 16) 5 75 44 64
Ukrajina
DP Moeller Electric
Bereznjakovskaja 29, 6 floor
02098 Kiev
Tel.:
+38 (0 44) 4 96 09 58
Fax:
+38 (0 44) 4 96 09 54
USA
Moeller Electric Corporation
25 Forge Parkway
Franklin, MA 02038
Tel.:
+1 (5 08) 5 20-70 80
Fax:
+1 (5 08) 5 20-70 84
Velká Británie
Moeller Electric Ltd.
P.O. Box 35
Gatehouse Close
Aylesbury, Bucks, HP19 8DH
Tel.:
+44 (0 12 96) 39 33 22
Fax:
+44 (0 12 96) 42 18 54
Venezuela
Somerinca, C.A.
Edif. Esteban piso 2
Calle Vargas - Boleita Norte
Apartado 76051
Caracas 1070 - A
Tel.:
+58 (212) 2 35 10 81
Fax:
+58 (212) 2 38 56 25
Vietnam
Thien Nghi Trading & Services Co., Ltd.
I41-I42, D11 Tay Thanh Street,
Tan Binh Industrial Park
Ward 15, Tan Binh District
Ho Chi Minh City
Tel.:
+84 (08) 8 15 01 38
Fax:
+84 (08) 8 15 01 37
Zair
ELMAS S.P.R.L.
Commune de Limete
14 rue No. 5.885
Kinshasa
Tel.:
+243 89 12 59
Fax:
+243 8 84 38 16
Singapur
Moeller Electric Pte. Ltd.
3 Toh Tuck Link
02-08 German Districentre
Singapore 596228
Tel.:
+65 64 68 02 88
Fax:
+65 64 68 17 11
91

Investice do budoucnosti s firmou Moeller

Transkript

Podobné dokumenty

Hoření, Hašení

Prospekt
