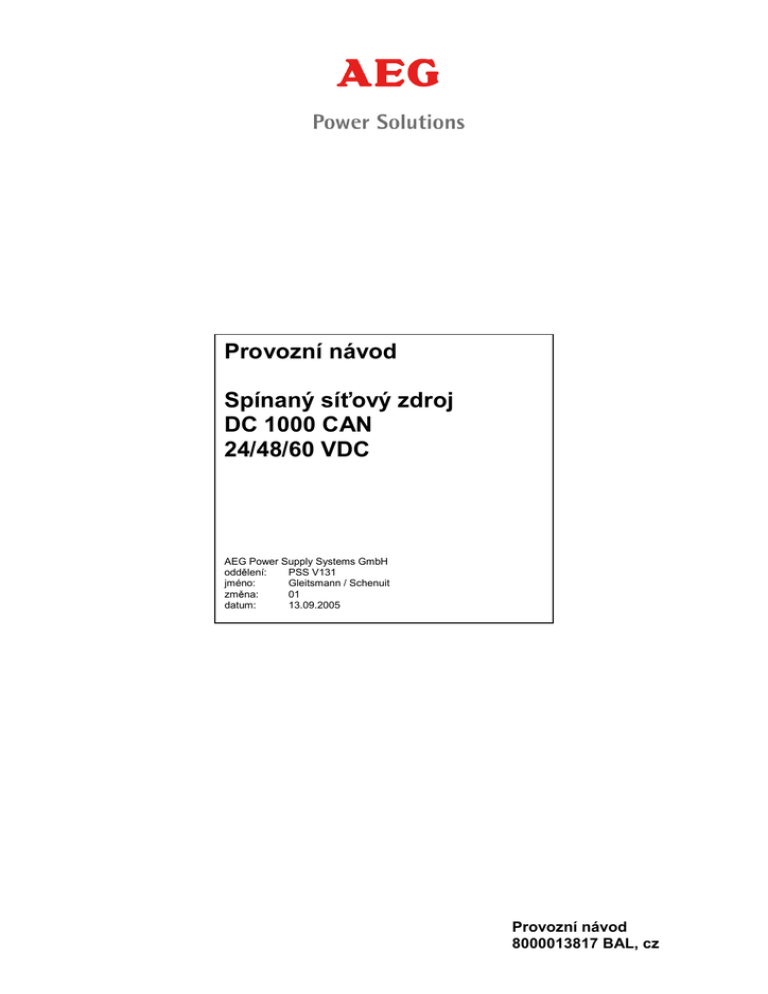

Provozní návod
Spínaný síťový zdroj
DC 1000 CAN
24/48/60 VDC
AEG Power Supply Systems GmbH
oddělení:
PSS V131
jméno:
Gleitsmann / Schenuit
změna:
01
datum:
13.09.2005
Provozní návod
8000013817 BAL, cz
Spínaný síťový zdroj DC 1000-CAN
Obsah
Poznámky k předloženému provoznímu návodu ............................... 3
1
1.1
1.3
1.4
1.5
1.6
1.7
1.8
Bezpečnostní pokyny! ......................................................... 5
Důležité pokyny a vysvětlivky ................................................. 5
Nebezpečí během údržby a oprav.......................................... 5
Kvalifikovaný personál ........................................................... 6
Bezpečné provádění prací ..................................................... 6
Aplikace ................................................................................. 6
Ručení ................................................................................... 7
Směrnice ................................................................................ 7
2
2.1
2.2
2.3
2.4
Všeobecné informace .......................................................... 8
Popis systému........................................................................ 8
Přehled typů DC 1000 CAN ................................................... 9
Základy činnosti spínaného zdroje ......................................... 9
Přehledové blokové schéma ................................................ 11
3
3.1
3.2
3.3
3.4
3.4.1
3.4.2
3.4.3
3.4.4
3.4.5
3.5
3.6
3.7
3.8
3.9
3.10
Funkční popis přístroje...................................................... 12
Vstup.................................................................................... 12
Výstup / Charakteristická křivka ........................................... 12
Sekvenční řízení .................................................................. 13
Monitorování poruch ............................................................ 15
Data Logger ......................................................................... 16
Monitorování vstupního napětí ............................................. 16
Monitorování výstupního napětí ........................................... 17
Monitorování teploty jednotky ............................................... 18
Monitorování systémů spínaného zdroje .............................. 18
Zapínání a vypínání pomocí software SMPS-Tool................ 20
Paralelní provoz ................................................................... 20
Interface CAN X12 ............................................................... 21
Servisní interface RS 232 X13 ............................................. 21
Signalizace........................................................................... 21
Obsazení konektorů ............................................................. 22
4
4.1
4.2
4.3
4.4
Uvedení do provozu ........................................................... 23
Montáž ................................................................................. 23
Připojení přístroje ................................................................. 23
Připojení sítě, spotřebiče a baterie ....................................... 24
Odpojení přístroje................................................................. 24
5
5.1
Ovládání spínaného zdroje ................................................ 25
Změna nastavení přístroje.................................................... 25
6
Údržba................................................................................. 26
7
7.1
7.2
Diagnostika poruch............................................................ 27
Není výstupní napětí ............................................................ 27
Chybné výstupní napětí........................................................ 27
8
8.1
8.2
Technické údaje ................................................................. 28
Všeobecné technické údaje ................................................. 28
Technické údaje typové řady DC 1000 CAN ........................ 31
9
Rozměrový výkres ............................................................. 33
stránka 2 z 33
8000013817 BAL, CZ
Poznámky k předloženému provoznímu návodu
Povinnost instruktáže
Veškerý personál pracující se spínaným síťovým zdrojem si musí před
montáží a prvním uvedením přístroje do provozu pečlivě přečíst tento
provozní návod.
Provozní návod je nedílnou součástí spínaného síťového zdroje.
Provozovatel tohoto přístroje je zavázán dát tento provozní návod bez
omezení k dispozici všem osobám, které spínaný zdroj přepravují,
uvádějí do provozu, provádí údržbu nebo jiné práce.
Platnost
Tento provozní návod odpovídá technickému stavu spínaného
síťového zdroje v době vydání. Obsah není předmětem smlouvy a plní
jen informační funkci.
Firma AEG si vyhrazuje právo provádět změny obsahu a technických
údajů oproti údajům v předloženém provozním návodu bez
předchozího upozornění. Firma AEG neodpovídá za nepřesnosti a
neplatné údaje v tomto provozním návodu, neboť se nezavázala
k průběžné aktualizaci tohoto provozního návodu.
Ztráta nároku na záruku
Podkladem našich dodávek a služeb jsou všeobecné dodací podmínky
výrobků elektrotechnického průmyslu a rovněž naše všeobecné
prodejní podmínky. Vyhrazujeme si právo na změnu údajů těchto
provozních návodů, zvláště technických údajů, obsluhy, rozměrů a
hmotnosti. Reklamace dodaného zboží prosíme podat do osmi dnů po
příchodu zboží a musí být připojen balící lístek. Pozdější reklamace
nemohou být uznány.
Firma AEG neuzná bez předchozího upozornění veškeré případné
závazky jako příslib záruky, servisní smlouvy atd. přijaté firmou AEG a
jejími zástupci, pokud se k údržbě nebo opravě použijí jiné než
originální náhradní díly firmy AEG nebo firmou AEG zakoupené
náhradní díly.
Zacházení se spínaným zdrojem
Tento provozní návod pro spínaný zdroj je sestaven tak, aby patřičně
kvalifikovaní odborníci mohli provádět všechny nezbytné práce při
uvedení do provozu, údržbě a opravách.
Aby se objasnily a ulehčily nezbytné práce, jsou k určitým krokům
přiřazeny obrázky.
Pokud u určitých prací nelze vyloučit ohrožení osob nebo přístroje, pak
jsou tyto činnosti označeny piktogramy, jejichž význam je patrný
z kapitoly 1 Bezpečnostní pokyny.
stránka 3 z 33
8000013817 BAL, CZ
Zkratky
V tomto provozním manuálu jsou použity následující zkratky:
SMPS = spínaný napájecí zdroj (switch mode power supply)
PSC = řídící jednotka napájecího zdroje (power supply controller)
Hotline
Naše servisní oddělení je Vám k dispozici pro Vaše dotazy na
následujících číslech hotline:
AEG SVS Power Supply Systems GmbH
Emil-Siepmann-Straße 32
D-59581 Warstein
Německo
++49 (0) 29 02 - 7 63-100
FAX ++49 (0) 29 02 - 7 63-680
http://www.aegsvs.de
AEG Power Solutions spol. s r.o.
Na vlastní půdě 6/1368
102 00 PRAHA 15 Hostivař
Tel.: 274 773 273
Fax: 274 773 265
E-mail: [email protected]
Internet: www.aeg-ups.cz
Copyright
Tento provozní návod nebo jeho část nesmí být reprodukovány,
rozmnožovány nebo přenášeny mechanicky nebo elektronicky, celé
nebo částečně bez předešlého písemného souhlasu firmy AEG.

Copyright AEG 2005. Všechna práva vyhrazena.
stránka 4 z 33
8000013817 BAL, CZ
1
Bezpečnostní pokyny!
1.1
Důležité pokyny a vysvětlivky
Pro zajištění ochrany zaměstnanců a udržení provozní pohotovosti
zařízení je zapotřebí provádět ovládání a údržbu podle předpisů a
rovněž dodržet následující bezpečnostní pokyny. Veškerý personál,
který přístroje montuje, demontuje, uvádí do provozu, obsluhuje a
opravuje, musí znát tyto bezpečnostní pokyny a dodržovat je. Veškeré
práce mohou provádět jen speciálně vyškolení odborníci se
stanoveným vhodným nářadím, přípravky, zkušebními prostředky a
spotřebním materiálem v řádném stavu.
1.2
Předpisy pro bezpečnost při práci
Bezpodmínečně musíte dodržet předpisy pro prevenci nehod země,
ve které je přístroj instalován a všeobecně platná bezpečnostní
pravidla podle IEC 364.
Před zahájením všech prací na spínaném síťovém zdroji se musí
dodržet tato bezpečnostní pravidla:
-
1.3
vypnout přístroj do beznapěťového stavu,
zajistit proti opětnému zapnutí,
překontrolovat odpojení přístroje od napájecí sítě,
uzemnit a zkratovat,
zakrýt nebo ohradit všechna sousední místa, která jsou
pod napětím.
Nebezpečí během údržby a oprav
NEBEZPEČÍ:
Přístroj obsahuje napětí, která mohou být životu nebezpečná.
Před uvedením do provozu nebo údržbou se musí přístroj vždy
odpojit od napájecí sítě a zajistit proti opětnému zapnutí.
Kondenzátory se musí vybít. Volně stojící a pohyblivé díly mohou
vniknout do pracovního prostoru a způsobit zranění.
POZOR:
Podstatné poškození přístroje může vzniknout, když se při opravě
použijí nevhodné náhradní díly, uskutečňují se neoprávněné
zásahy anebo nejsou dodržovány bezpečnostní pokyny.
i
POZNÁMKA:
Na přístroji nebo v jeho okolí smí pracovat jen vyškolený a
kvalifikovaný personál (viz kapitola 1.4) za přísného dodržení
bezpečnostních předpisů.
stránka 5 z 33
8000013817 BAL, CZ
1.4
Kvalifikovaný personál
Pouze kvalifikovaný personál ovládající nyní platné bezpečnostní a
zřizovací předpisy, smí přemísťovat, instalovat, zapojovat, uvádět do
provozu, provádět údržbu a obsluhovat spínaný zdroj. Všechny práce
musí kontrolovat příslušný zodpovědný odborný personál.
Odborníci musí být pro potřebné činnosti pověřeni bezpečnostním
technikem zařízení.
Odborníci jsou osoby, které
- mají patřičné vzdělání a zkušenosti v dané pracovní oblasti,
- znají nyní platné normy, předpisy, pokyny a předpisy pro
prevenci nehod,
- byli poučeni o způsobu činnosti a podmínkách provozu
spínaného napájecího zdroje,
- jsou schopni rozpoznat nebezpečí a zabránit jim.
Pravidla a definice pro osoby s odbornou kvalifikací jsou obsažené
v DIN 57105/VDE 0105, část 1.
1.5
Bezpečné provádění prací
Za bezpečnost odpovídá odborný personál definovaný v kapitole 1.4.
Tento personál také musí zajistit, že se v pracovní oblasti nebo u
přístroje zdržují jen osoby s příslušnou kvalifikací.
Musí se dodržet následující pokyny:
Jsou zakázány všechny práce, které jakkoliv snižují bezpečnost osob
nebo funkčnost nabíječe baterií.
Přístroj lze používat, jen je-li v bezvadném stavu.
Zásadně není přípustné demontovat nebo omezit funkčnost
bezpečnostních zařízení.
Pokud je nezbytné pro provedení údržby a opravy nebo jiné práce
odstranit bezpečnostní zařízení, musí se provést nezbytná provozní
opatření.
Bezpečné provádění prací též znamená, že upozorníte
spolupracovníky, pokud chybně postupují, a zjištěné nedostatky
nahlásíte příslušným místům nebo osobám.
1.6
Aplikace
Spínaný napájecí zdroj je navržen pro použití v napájecích systémech
a smí se výlučně použít jen pro napájení zátěže o maximálních
přípustných hodnotách podle tohoto provozního návodu v označené
poloze a provozním režimu. Přístroj lze použít pro tyto určené účely.
Všechny neautorizované přestavby a změny přístroje, použití
náhradních a vyměnitelných součástí, které nebyly schváleny firmou
AEG PS a každé jiné použití přístroje nejsou dovoleny.
stránka 6 z 33
8000013817 BAL, CZ
Osoba, odpovědná za zařízení musí zabezpečit, že:
- bezpečnostní pokyny a provozní návody jsou k dispozici a
dodržují se,
- dodržují se provozní podmínky a technické údaje,
- používají se ochranná zařízení,
- provádí se předepsané údržbářské práce,
- pokud se vyskytnou neobvyklá napětí, hluk, vyšší teploty,
kmitání nebo podobné jevy, budou pracovníci údržby
bezodkladně vyrozuměni, aby zjistili příčiny, nebo bude přístroj
okamžitě vypnut.
Tento provozní návod obsahuje všechny informace, které potřebuje
odborný personál pro použití spínaného zdroje.
Doplňkové informace a pokyny pro nekvalifikovaný personál nebo pro
použití mimo průmyslová zařízení nejsou obsaženy v tomto provozním
návodě.
Záruka výrobce platí jen při dodržení tohoto provozního návodu.
1.7
Ručení
Výrobce nepřebírá žádnou záruku, pokud bude přístroj použitý pro
aplikace, které výrobce nepředvídal. Odpovědnost za případně
potřebná opatření pro vyloučení úrazů osob a škod na zařízení má
provozovatel nebo uživatel. V případě reklamací spínaného zdroje nás
neprodleně informujte s těmito údaji:
- typové označení,
- výrobní číslo,
- důvod reklamace,
- dobu používání,
- okolní podmínky,
- druh provozu.
1.8
Směrnice
Spínané zdroje odpovídají nyní platným ustanovením norem DIN a
VDE. VGB4 je splněna na základě dodržení VDE 0106, část 100.
Byly také zohledněny požadavky VDE 0100, část 410 Ochrana malým
napětím s bezpečným oddělením, tam kde jsou použitelné.
Značka CE na přístroji potvrzuje dodržení rámcových směrnic 72/23
EEC – Elektrická zařízení nízkého napětí a 89/339 EEC –
Elektromagnetická kompatibilita, pokud se postupuje podle pokynů pro
instalaci a uvedení do provozu, které jsou obsaženy v provozním
návodu.
stránka 7 z 33
8000013817 BAL, CZ
2
Všeobecné informace
2.1
Popis systému
Spínaný napájecí zdroj DC 1000 CAN dodává výstupní výkon přibližně
1 kW.
Typickou aplikací jsou instalace ve funkci stejnosměrných napájecích
jednotek. Je možné uzemnit kladný nebo záporný pól výstupu nebo
střed baterie. Stejnosměrná přípojnice (vstup i výstup) může být i
neuzemněná. Spínaný napájecí zdroj SMPS nevyžaduje před
zapojením žádné úpravy.
SMPS je určen pro připojení na stejnosměrnou napájecí síť 110 VDC
nebo 220VDC. Stejnosměrný síťový vstup, stejnosměrný výstup,
všechny signálové svorky a také sériový interface jsou navzájem
galvanicky odděleny.
Spínaný síťový zdroj (SMPS) je možné používat buď jako samostatný
přístroj nebo lze zapojit několik síťových zdrojů SMPS stejného typu do
paralelního provozu. Rovnoměrné rozdělení proudu vyplývá ze sklonu
charakteristiky výstupního napětí.
SMPS pracují dle CVCC charakteristik v souladu s DIN 41772,
případně DIN 41773.
Z čelní strany SMPS jsou přístupné stejnosměrný vstup, stejnosměrný
výstup a bezpotenciálový přepínací kontakt poruchové signalizace.
Dále se na čelní straně nachází interface RS232 pro servisní účely a
interface CAN. Prostřednictvím sběrnice CAN a nadřazené řídící
jednotky PSC100 lze ovládat několik SMPS. PSC100 umožňuje kromě
jiného přepnutí charakteristiky a nastavení nabíjecího napětí podle
teploty baterie.
Na čelním panelu jsou umístěny diody LED signalizující nabíjení a
poruchová hlášení.
Pomocí PC a sériového interface si můžete prohlížet paměť a protokol
chyb.
Díky výborné účinnosti spínaného zdroje, SMPS je proveden jako
kompaktní zásuvná jednotka do 19“ rámu o výšce dvou jednotek.
Jednotka je připravena pro montáž do nosiče jednotek podle
DIN41494.
stránka 8 z 33
8000013817 BAL, CZ
2.2
Přehled typů DC 1000 CAN
Připojovací
napětí
Výstupní napětí
Výstupní proud
G110 G24/30 BWrg-Cpü
110 VDC
24 VDC
30 A
220 VDC
24 VDC
30 A
110 VDC
48 VDC
15 A
110 VDC
60 VDC
15 A
220 VDC
48 VDC
15 A
220 VDC
60 VDC
15 A
Popis typu
Tabulka 1 Přehled typů DC 1000-CAN
2.3
Základy činnosti spínaného zdroje
Spínaný síťový zdroj se napájí ze stejnosměrné napájecí sítě.
Soft-start omezuje vstupní proud při zapnutí na nominální proud
jednotky. Z usměrněného a zvýšeného napětí vytváří tranzistory
střídavé napětí o frekvenci 80 kHz. Pomocí transformátoru se provádí:
− galvanické oddělení,
− přizpůsobení napětí vůči sekundární straně.
Střídavé napětí 80 kHz se na sekundární straně usměrňuje diodami.
Následně zapojený výstupní filtr snižuje zvlnění napětí. Regulace
výstupního napětí a výstupního proudu se provádí pulzní šířkovou
modulací pomocí tranzistorových spínačů na primární straně.
Při vysoké okolní teplotě chrání snížení výkonu (derating) spínaný
zdroj SMPS před teplotním přetížením.
SMPS reguluje napětí na výstupních svorkách přístroje. Vzhledem k
požadovanému paralelnímu provozu má CVCC křivka sklon 1 %.
Pomocí programového nástroje SMPS-Tool můžete změnit všechny
důležité provozní parametry, jako např. výstupní napětí a proud a
hodnoty různých mezí vyhodnocení poruch.
Na čelním panelu přístroje jsou umístěny zelená LED pro signalizaci
nabíjení „Charging“ a čtyři červené LED: porucha „Fault“, přepětí na
výstupu "UO>", podpětí na výstupu "UO<" a vysoká teplota "Temp.>".
Bezpotenciálový přepínací kontakt, který je proveden jako kontakt
signalizující poruchu v klidovém stavu, slouží k dálkové signalizaci
poruchy. Oproti světelné signalizaci na LED pracuje reléová
signalizace se zpožděním.
Všechny řídící jednotky se napájí z pomocného síťového zdroje, který
je během provozu napájen ze strany stejnosměrného vstupu
stránka 9 z 33
8000013817 BAL, CZ
Spínaný zdroj je vybaven interfacem RS232 pro servisní účely, které je
odděleno od síťového potenciálu a je přibližně na potenciálu země.
Pomocí tohoto interface na X13 lze SMPS ovládat z běžného PC
vybaveného servisním programovým nástrojem SMPS-Tool. Zvláštní
návod k obsluze popisuje obsluhu spínaného zdroje pomocí PC.
Interface CAN, rovněž oddělené od síťového potenciálu a uvedené
přes odpor přibližně na potenciál země, umožňuje připojení několika
SMPS jednoho systému na centrální řídící jednotku PCS100. Tato
řídící jednotka řídí a kontroluje všechny připojené SMPS a vytváří
základ pro aktivní regulaci proudového rozložení. Kromě toho se zde
vytváří centrální poruchový signál. Díky jednoduché kabeláži pomocí
interface CAN se zajistí rychlá montáž a jednoduché testování
systému. Zatímco při provozu s PSC100 se musí nastavit adresy všech
SMPS spojených do jednoho systému od 1 do 31, pak při provozu
jednoho SMPS se vždy musí nastavit adresa 0. Adresa je nastavena
skrze SMPS-Tool.Provoz s PCS100 a nastavení je obsáhle popsáno v
zvláštním návodu k obsluze.
Pomocí galvanicky odděleného řídícího vstupu dálkového ovládání
X18 lze vypnout jednotku síťový spínaný zdroj SMPS zkratováním
X18.1 – X18.2.
Přehledné blokové schéma na následující stránce ukazuje výše
popsané funkční jednotky.
stránka 10 z 33
8000013817 BAL, CZ
2.4
Přehledové blokové schéma
Obrázek 1
Přehledové blokové schéma DC 1000-CAN
stránka 11 z 33
8000013817 BAL, CZ
3
Funkční popis přístroje
Konkrétní nastavovací hodnoty přístroje zjistíte z technického listu
(podívejte se do kap. 8).
3.1
Vstup
Spínaný zdroj DC 1000-CAN je provozován na 110 VDC nebo 220
VDC systémech. SMPS může v mezích technických parametrů
dodávat jmenovitý výkon
Jištění vstupů přístroje se provádí mimo přístroj. Jištění tak musí být
zajištěno samostatně pro každý rack. Při dimenzování jištění je nutné
dodržet jmenovitý proud a charakteristiku jištění! Tyto hodnoty jsou
uvedeny v technických údajích.
Integrovaný rozběhový obvod omezuje zapínací proud spínaného
zdroje na hodnotu menší, než je jmenovitý vstupní proud.
NEBEZPEČÍ:
Z bezpečnostních důvodů nelze používat neuzemněný přístroj!
Po připojení vstupního napětí se rozběhne pomocný napájecí zdroj.
Pomocný napájecí zdroj napájí všechny jednotky elektroniky. LED
zobrazují stav přístroje a pomocí sériových interface je možné ovládat
SMPS.
3.2
Výstup / Charakteristická křivka
Výstup SMPS je galvanicky oddělený od stejnosměrného vstupu,
interface a poruchového relé kontaktu. Tím se umožní provoz s
izolovaným stejnosměrným napětím, uzemněným kladným nebo
záporným pólem.
Výstupní křivka je CVCC křivka dle DIN 41772 s asi 1% sklonem.
Pomocí tohoto sklonu charakteristiky se v paralelním provozu několika
spínaných zdrojů dosáhne relativně rovnoměrného rozložení zátěže na
jednotlivé SMPS.
Střed otáčení skloněné charakteristiky je na 50% In. Jmenovitá
hodnota výstupního napětí je definována pro 50% In. Sklon výstupního
napětí v závislosti na výstupním proudu je určen v hardware přístroje.
Un
100%
50%
100%
In
Obrázek 2 Výstupní charakteristika
stránka 12 z 33
8000013817 BAL, CZ
3.3
Sekvenční řízení
Po připojení síťového napětí se rozběhne pomocné napájecí napětí
SMPS a začne napájet všechny elektronické jednotky.
Řízení se zásadně liší mezi provozem s interfacem CAN (adresy 1 až
31) a provozem bez interface CAN (adresa =0).
V provozu bez CAN se SMPS rozběhne po připojení síťového
vstupního napětí, pokud jednotka nebyla vypnuta pomocí SMPS-Tool
nebo jednotkou dálkového ovládání. Pro ovládání SMPS se využijí v
něm uložené požadované hodnoty napětí a proudu a také kontrolní
hodnoty přepětí a podpětí stejnosměrného napětí
V provozu s interfacem CAN se spínaný zdroj zapne, když přijme
povel interface CAN „ON“ z PSC100. Avšak spínaný zdroj se nezapne,
jestliže byl vypnut vstupem dálkového ovládání. Spínaný zdroj se
zapne se zpožděním 10 s, jestliže neprobíhá komunikace po CAN. Bez
komunikace po sběrnici CAN se použijí interní požadované hodnoty,
pokud je CAN k dispozici, pak se přístroj bude řídit údaji z řídící
jednotky PSC100.
i
POZNÁMKA:
Při provozu s PSM/PSC100, jsouí základní nastavovací hodnoty
(napětí, proudu, monitorování přepětí nebo podpětí) pro SMPS
jednotky získávány z jednotky PSM/PSC100.
Jednotky SMPS lze konfigurovat pomocí software SMPS-Tool tak,
že jednotlivé hodnoty SMPS nebudou přepsány jednotkou
PSM/PSC100.
Standardnímu nastavení odpovídá přepsání základních
nastavovacích hodnot SMPS jednotkou PSM/PSC100!
Vypnutý spínaný zdroj, který je napájený ze sítě, vždy signalizuje
bezporuchový stav. Monitorovací obvody se zablokují, relé poruchové
signalizace se přepne do stavu bez poruchy a diody LED se vypnou.
Reléový kontakt je proveden tak, že v základním stavu (bez napájecího
napětí) signalizuje poruchu. Tak se také snadno rozpozná úplný
výpadek SMPS, jako např. chybějící síťové napětí na vstupních
svorkách SMPS. Signalizační funkce lze nastavit pomocí SMPS-Tool.
Zapnutím vypínače do polohy „ON" se SMPS převede do zapnutého
stavu, monitorování je aktivní. Rozlišují se čtyři druhy poruch: poruchy
vyvolávající odpojení SMPS, poruchy s automatickým potvrzením,
hlášené poruchy a poruchy vyvolávající nový start SMPS.
Poruchy vyvolávající odpojení trvale odpojí zdroj SMPS a lze je
potvrdit jen vypnutím a opětným zapnutím přístroje nebo resetem,
příp. odblokováním pomocí programového nástroje SMPS-Tool, např.
při přepětí na výstupu SMPS.
LED signalizace poruchy rychle bliká.
Poruchy s automatickým potvrzením vypnou SMPS, ale ten se opět
zapne při zmizení poruchy, např. při přepětí v napájecí síti.
LED signalizace poruchy trvale svítí.
stránka 13 z 33
8000013817 BAL, CZ
Hlášené poruchy neovlivňují řízení SMPS, ale pouze vytvářejí
poruchový signál, např. při podpětí na výstupu.
LED signalizace poruchy krátce bliká a má dlouhou prodlevu.
Poruchy vyvolávající nový start generují hardware reset a opět
nastartují přístroj. Přístroj se vrátí do předcházejícího stavu.
LED signalizace poruchy a nabíjení střídavě blikají.
Všechny poruchy zapínají LED „Fault“ (porucha), aktivují relé
poruchové signalizace. Všechny poruchy lze potvrdit vypnutím
napájecího napětí nebo resetem, příp. odblokováním pomocí
programového nástroje SMPS-Tool.
Při provozu se zapne zelená LED „Charging“.
LED na čelním panelu přístroje mají následující význam:
zelená
„Charging“ (nabíjení, bliká, pokud se
snižuje výkon - tzv. derating)
červená
„Fault“ (souhrnná porucha)
červená
UO< (podpětí na výstupu)
červená
UO> (přepětí na výstupu)
červená
Temp.> (vysoká teplota)
červená bliká
(Temp.>) - není komunikace po sběrnici
CAN (jen pro adresy 1 až 31)
červená ("Fault") / zelená
chyba programu (chyba sledovacího
("Charging") střídavě blikají obvodu)
červená ("Fault") / zelená
("Charging") současně
blikají
pokud je připojeno vstupní napětí
signalizuje dálkové vypnutí (“External
off“) blikáním obou LED (1-31x)
Tabulka 2 LED na čelním panelu přístroje
Souvislosti jsou graficky znázorněny na obrázku „Stavový diagram
sekvenčního řízení“.
stránka 14 z 33
8000013817 BAL, CZ
Obrázek 3 Stavový diagram sekvenčního řízení (SNT-Tool = SMPT-Tool)
3.4
Monitorování poruch
Monitorování poruch je rozděleno do čtyř oblastí: Poruchy vyvolávající
odpojení uvedou přístroj do stavu STOP a lze je zrušit jen restartem
(síťový vstup vypnout a následně zapnout) nebo resetem, příp.
odblokováním pomocí programového nástroje SMPS-Tool. Poruchy s
automatickým potvrzením uvedou SMPS do stavu STOP a opět ho
zapnou, jakmile porucha přestane. Hlášené poruchy pouze vygenerují
poruchový signál, ale dále neovlivňují průběh řízení přístroje. Aby bylo
možné na LED rozpoznat jednotlivé skupiny monitorování, používají se
různé sekvence blikání (podívejte se níže).
K restartu přístroje také vede chyba programu mikrokontroleru.
stránka 15 z 33
8000013817 BAL, CZ
Všechny poruchy zapnou LED „Fault“, aktivují signál poruchové
signalizace (souhrnná porucha). Všechny poruchy je možné potvrdit
resetem. Poruchu programu je navíc nutné potvrdit vypnutím vstupního
napětí a jeho opětným zapnutím (reset hardware) nebo použitím
programového nástroje SMPS-Tool na odblokování přístroje.
Přiřazení monitorování k jednotlivým typům poruch je následující:
Poruchy vedoucí k odpojení:
LED „Fault“ rychle bliká
přepětí výstupního napětí
chyba referenčního napětí (monitorování SMPS)
napájení elektronické části (monitorování SMPS )
teplotní snímač na chladiči (monitorování SMPS )
teplotní snímač okolní teploty (monitorování SMPS )
porucha meziobvodu (monitorování SMPS )
Automaticky potvrzované poruchy:
LED „Fault“ (porucha) trvale svítí
podpětí vstupního napětí
přepětí vstupního napětí
překročení teploty chladiče
teplota okolí
Hlášené poruchy:
LED „Fault“ (porucha) krátce bliká s dlouhou prodlevou
podpětí výstupního napětí
porucha výkonového obvodu
autotest (monitorování SMPS)
komunikace po sběrnici CAN ( monitorování systémů SMPS )
Poruchy spouštějící restart:
červená LED (“Fault”) a zelená (“Charging”) střídavě blikají.
chyba programu =sledovací obvod (watchdog)
3.4.1
Data Logger
Přístroj obsahuje data logger, který uchovává všechny záznamy v
energeticky nezávislé paměti. Pokud dojde k zaplnění data loggeru
(max. 100 záznamů), vymaže se nejstarší záznam. Záznamy na data
loggeru je možné z PC přečíst a vymazat programovým nástrojem
BLG-Tool.
Každá monitorovací funkce vede k zápisu do data loggeru.
3.4.2
Monitorování vstupního napětí
Monitorování vstupního napětí slouží k ochraně vlastního přístroje proti
přetížení a přepětí. Tyto kontroly se automaticky potvrzují. Při výskytu
poruchy se rozsvítí dioda LED „Fault“ (porucha). Přístroj přejde do
stavu STOP, jestliže je vstupní napětí mimo přípustný rozsah.
Podpěťová ochrana síťového vstupu:
Jestliže není dosaženo minimální vstupní napětí, přístroj přejde do
stavu STOP.
signalizace: LED „Fault“ svítí
hlášení:
relé poruchové signalizace
stránka 16 z 33
8000013817 BAL, CZ
Pokud vstupní napětí stoupne nad minimální přípustnou hodnotu,
přístroj se uvede se zpožděním do provozu.
Přepěťová ochrana síťového vstupu:
Při překročení maximálního vstupního napětí přejde přístroj do stavu
STOP.
signalizace: LED „Fault"
hlášení:
Pokud vstupní napětí klesne pod maximální přípustnou hodnotu,
přístroj se uvede do provozu se zpožděním.
3.4.3
Monitorování výstupního napětí
Přepěťová ochrana výstupu:
Přepěťová ochrana výstupu způsobí jak odpojení a zároveň se
automaticky potvrdí. Při jednorázovém překročení maximálního
výstupního napětí přístroj přejde do stavu STOP. Rozsvítí se LED
„Fault“ a "Uo>". Jestliže napětí poklesne během určité doby pod
maximální hodnotu, dojde k potvrzení poruchy, SMPS se restartuje,
LED „Fault“ a "Uo>" se vypnou. Jestliže naopak bude i nadále
existovat přepětí, přejde SMPS opět do stavu STOP a případně bude
opět startovat. Po třetím odpojení přejde přístroj trvale do stavu STOP.
Rozbliká se LED „Fault“ a trvale svítí LED "Uo>".
signalizace: LED „Fault" a "Uo>"
hlášení:
Ochrana se dá potvrdit vypnutím síťového napájení přístroje (vstupní
napětí vypnout a zapnout). Meze ochrany je možné přestavit,
nastavení a jeho rozsah je uveden v technických údajích.
Podpěťová ochrana výstupu:
Ochrana má charakter hlášené poruchy. Při nedosažení minimálního
výstupního napětí se vygeneruje porucha a SMPS funguje nerušeně
dál.
signalizace: LED „Fault" a "Uo<"
hlášení:
Pokud výstupní napětí stoupne nad danou mez, porucha se potvrdí.
Mezní hodnota se dá nastavit.
Zelená LED “ Charging” se také rozbliká, pokud se aktivuje
monitorování podpěťové ochrany výstupu příliš nízkým vstupním
napětím a s tím souvisejícím omezováním výkonu (derating).
stránka 17 z 33
8000013817 BAL, CZ
3.4.4
Monitorování teploty jednotky
Pro zajištění ochrany jednotky SMPS se měří a vyhodnocuje teplota ve
výkonové části přístroje a v jeho elektronické části. Jestliže teplota
překročí mezní hodnotu, sníží se výkon přístroje.
Monitorování teploty přístroje
Jestliže teplota stále stoupá, přejde SMPS vlivem překročení teploty
chladiče do stavu STOP. Tato ochrana se automaticky potvrzuje.
signalizace: LED „Fault" a „Temp. >“
hlášení:
Pokud teplota poklesne pod spodní mezní hodnotu, přístroj se
automaticky rozběhne a chybové hlášení se potvrdí. V případě této
poruchy se musí překontrolovat, zda je postačuje množství a teplota
chladícího vzduchu. Mezní hodnoty nelze měnit.
3.4.5
Monitorování systémů spínaného zdroje
Teplotní snímače
Tato porucha vyvolá odpojení přístroje. Při zjištění přerušení vodičů
nebo zkratu snímače přejde přístroj do stavu STOP. Nastavení nelze
měnit. Musíte zkontrolovat, zda vodiče k snímači nejsou přerušené
nebo zkratované. Pokud je to nutné, vyměňte teplotní snímače.
signalizace: bliká LED „Fault" a svítí LED „Temp.>"
hlášení:
Poruchu potvrdíte vypnutím a opětným zapnutím přístroje.
Referenční napětí
Tato porucha vyvolá odpojení SMPS. Kontrola referenčního napětí
rozpozná závadu interního referenčního zdroje napětí na plošném spoji
mikroprocesoru. Kontrola způsobí přechod přístroje do stavu STOP.
Nastavení nelze měnit.
signalizace: bliká LED „Fault"
hlášení:
Porucha se potvrdí vypnutím a opětným zapnutím síťového napájení.
Pokud se pak SMPS rozběhne bez hlášení poruchy, měli byste přístroj
pozorovat. Pokud se porucha znovu objeví, pošlete přístroj zpět do
výrobního závodu.
Napájení elektronické části
Tato porucha vyvolá odpojení přístroje. Kontrola napájení elektronické
části rozpozná poruchu v napětích pomocných zdrojů a přístroj přejde
do stavu STOP. Nastavení nelze měnit .
signalizace: LED „Fault" bliká
hlášení:
Porucha se potvrdí vypnutím a opětným zapnutím přístroje. Pokud se
pak SMPS rozběhne bez hlášení poruchy, měli byste přístroj
pozorovat. Pokud se porucha znovu objeví, pošlete přístroj zpět do
výrobního závodu.
stránka 18 z 33
8000013817 BAL, CZ
Autotest
Tato ochrana pouze provádí hlášení. Při připojení vstupního napětí se
kontroluje smysluplnost parametrů zapsaných v energeticky nezávislé
paměti. Pokud se vyskytne porucha, použijí se standardní hodnoty z
paměti programu, aby se umožnil nouzový provoz přístroje. Protože
tyto hodnoty případně nemusí být totožné s původním nastavením, měl
by se SMPS vyměnit a zaslat ke kontrole do výrobního závodu. Při
výskytu této poruchy bliká LED „Porucha“.
hlášení:
Porucha ve výkonové části
Tato porucha provede pouze hlášení. Ochrana výkonového obvodu
rozpozná chybné chování SMPS kontrolou pomocného napětí
sekundárního obvodu a výstupního proudu přístroje. Pomocné napětí
se neodebírá ze společné stejnosměrné přípojnice. Pokud se
nevyskytne porucha, je toto napětí stejné jako napětí na stejnosměrné
přípojnici. Jestliže dojde k poruše ve výkonové části, pomocné napětí
klesne až k 0 a neteče žádný výstupní proud (narozdíl od zkratu).
hlášení:
Porucha se může potvrdit vypnutím a opětným zapnutím síťového
napájení přístroje.
Sledovací obvod
Sledovací obvod (watchdog) sleduje řádný chod programu
mikrokontroleru. Při chybě programu se generuje reset procesoru a
restart. Přístroj se bude chovat jako při startu po připojení napájecího
napětí, ale již s aktivní hlášenou poruchou. Chyba programu se
signalizuje střídavým blikáním červené a zelené LED.
signalizace: střídavě blikají LED „Fault" a „Provoz“
hlášení:
Porucha se může potvrdit vypnutím a opětným zapnutím přístroje.
Komunikace po sběrnici CAN
Monitorování poruchy se provádí jen tehdy, pokud byla nastavena
adresa přístroje vyšší než 0, tedy předpokládá se provoz s PSC100. V
tomto typu provozu přicházejí řídící povely a požadovaná hodnota
napětí z CAN. Pokud během více než 10 s nedojde žádný povel,
SMPS použije uloženou hodnotu napětí jako požadovanou hodnotu.
Aby se tento stav rozpoznal, generuje se hlášená porucha.
Jestliže je nastavená adresa 0, monitorování je zablokované.
signalizace: LED „Temp." bliká
hlášení:
stránka 19 z 33
8000013817 BAL, CZ
3.5
Zapínání a vypínání pomocí software SMPS-Tool
Spínaný zdroj SMPS je možné ovládat pomocí software SMPS-Tool
jako při použití síťového vypínače.
Vypnutím potvrdíte všechny poruchy (s vyjímkou komunikace po
sběrnici CAN) a SMPS přejde do bezporuchového stavu. Při provozu
bez PSC100 (adresa = 0) sleduje SMPS přímo řídící povel ZAP/VYP.
S PSC100 (adresa 1 až 31) je možné vždy přístroj vypnout, zapnout je
však možné jen, když je zapnutý jak spínaný zdroj SMPS tak PSC100.
Vypnutý přístroj znamená pouze logické vypnutí, elektronická část je
napájena a nadále nerušeně probíhá komunikace.
Řídící příkaz ze software SMPS-Tool se uloží do energeticky nezávislé
paměti, tedy také pro resetu spínacího zdroje se provede „starý“
příkaz.
Vypnutí jednoho SMPS pak může být smysluplné, jestliže se ovládá
spolu s dalšími přístroji SMPS jedním řídícím přístrojem PSC100, ale
nemá pracovat (např. záložní zdroj) a nesmí se objevit porucha
sběrnice CAN, která by se generovala při nenapájeném SMPS!
Z výrobního závodu jsou všechny napájecí zdroje SMPS nastaveny
jako zapnuté, tedy po přivedení vstupního napětí se jednotky SMPS
rozběhnou!
3.6
Paralelní provoz
Vzhledem k možnosti paralelního provozu několika přístrojů lze
navrhnout zařízení pro redundantní provoz podle principu n + 1. Vlivem
sklonu jednotlivých charakteristik IU se v paralelním provozu několika
spínaných zdrojů dosahuje relativně stejné rozložení zátěže (±10 %
jmenovitého proudu systému). Základním předpokladem je, že použité
vodiče mezi výstupem přístroje a stejnosměrnou přípojnicí mají stejnou
délku a průřez a na jednotlivých přístrojích je nastavena stejná hodnota
napětí.
Provoz s řídící jednotkou PSC100 zajišťuje prostřednictvím aktivní
regulace rozdělení proudů rovnoměrné zatížení SMPS i při
nesymetrické kabeláži.
Selektivní kontrola stejnosměrného napětí jednotlivých spínaných
zdrojů je zabezpečena i bez použití oddělovací diody na výstupu.
Jestliže se spínané zdroje spojí bez oddělovacích diod nebo pojistek
ve výstupech, musí se kabeláž systému dimenzovat na maximální
možný proud.
U paralelně zapojených SMPS připojených k stejnosměrné sběrnici
přes oddělovací diodu musí být oddělovací dioda umístěna v
nezemněném pólu.
Výhodou použití oddělovacích diod je to, že se musí průřezy vodičů k
SMPS dimenzovat jen na výstupní proud jednoho SMPS a to, že při
poruše jednoho SMPS v systému se nemůže na bezchybně
pracujících SMPS objevit zpětné napětí a tyto SMPS případně
poškodit.
stránka 20 z 33
8000013817 BAL, CZ
3.7
Interface CAN X12
Pomocí zástrčky X12 pro interface CAN je možné z řídící jednotky
PSC100 provádět úplné ovládání a kontrolu přístrojů.
Interface CAN na zástrčce X12 je galvanicky odděleno od jiných
částí přístroje a je připojeno přes odpor na zem.
3.8
Servisní interface RS 232 X13
Pomocí interface RS 232 a speciálního software SMPS-Tool lze
nastavit všechny důležité provozní parametry, řídit SMPS, potvrdit
poruchy, přečíst a vymazat protokol chyb a paměť chyb. Ovládání je
podrobně vysvětleno ve zvláštním popisu.
Interface na X13 je galvanicky oddělené od jiných částí přístroje a
je připojeno přes odpor na zem.
3.9
Signalizace
Na diodách LED na čelním panelu se zobrazují následující signály:
zelená LED
nabíjení
„Charging“
přístroj může dodávat výkon,
výstupní napětí existuje
červená LED
porucha
„Fault“
souhrnná porucha
červená LED
„UO>“
přepětí na výstupu
červená LED
„UO<“
podpětí na výstupu
červená LED
„Temp.>“
vysoká teplota
Tabulka 3 Signalizace na čelním panelu přístroje
Dálková signalizace je provedena bezpotenciálovým přepínacím
kontaktem relé, který v beznapěťovém stavu přístroje signalizuje
poruchu. Oproti indikaci na diodě LED je reléová signalizace
zpožděna.
Maximální zatížení kontaktů je uvedeno v technických údajích.
i
POZNÁMKA:
Jednotky SMPS lze konfigurovat pomocí software SMPS-Tool tak,
že jednotlivé poruchy nebudou zapínat relé poruchové
signalizace.
Standartní nastavení je zapnutí relé všemi poruchami!
POZOR:
Kontakty relé jsou pozlaceny, což umožňuje použít pro signalizaci
malé proudy a napětí. Pokud se ale jednou na tento kontakt
přivede vyšší napětí nebo proud, zničí se pozlacený povrch a
funkci signalizace s malými proudy nebo napětími již nelze
zaručit!
stránka 21 z 33
8000013817 BAL, CZ
3.10
Obsazení konektorů
X1 stejnosměrný vstup
kladný pól L+
záporný pól Lzemnící vodič
X2 stejnosměrný výstup
kladný pól L+
záporný pól Lochranná země na krytu
X11 dálková signalizace, bezpotenciálový reléový kontakt
1
NC
2
C
3
NO
“Fault“ porucha
při poruše sepne X11:1 – 2
nebo rozepne X11:2 – 3
X18 bezpotenciálový vstup dálkového ovládání
1
2
propojka X18:1 – X18.2 vypne přístroj
X12 CAN
1, 6, 7
2, 5
3
4
8, 9, 10
11, 12, 13
14, 15
země CAN
země R
CAN-L
CAN-H
napájení sběrnice CAN +8 V
nepoužito
řídící vodiče
X13 servisní interface RS232
1 nepoužito
2 TxD
3 RxD
4 nepoužito
5 země
6 nepoužito
7 nepoužito
8 nepoužito
9 nepoužito
stránka 22 z 33
8000013817 BAL, CZ
4
Uvedení do provozu
4.1
Montáž
Spínané síťové zdroje (SMPS) se musí montovat do vhodných nosičů
jednotek podle DIN 41494.
Spínaný síťový zdroj je přirozeně chlazen vzduchem. Teplota
přiváděného vzduchu nesmí překročit 45 °C. Jestliže chcete používat
nad sebou více přístrojů v jednom rozvaděči, musíte buď zajistit
nucené chlazení nebo dodržet minimální vertikální vzdálenost mezi
přístroji 134 mm = 3 výškové moduly. Mezi jednotlivými patry se musí
umístit přívody vzduchu tak, aby nedošlo k trvalému překročení
dovolené teploty okolí. Rozvaděče se musí dimenzovat na max. teplotu
okolí 40 °C. Ztrátový výkon jednoho p řístroje SMPS činí asi 150W.
4.2
Připojení přístroje
Před připojením přístroje na vstupní stejnosměrné napětí zkontrolujte,
zda souhlasí údaj síťového napětí na typovém štítku se stejnosměrným
napětím na napájení.
Připojení stejnosměrného vstupu se provádí pomocí třípólové
šroubovací svorkovnice (L+, L-, PE) na čelním panelu přístroje (X1).
Pokud se bude zemnit jeden pól výstupu, uzemní se SMPS odděleným
ochranným vodičem, který se připojí na čelní panel. V tomto případě se
nesmí připojit ochranný vodič na vstupní straně (zabránění vzniku
zemní smyčky). Průřez ochranného vodiče se volí podle provedení
zařízení a VDE 0100 část 540.
Připojení stejnosměrné přípojnice se provádí pomocí svorkovnice (X2)
na čelním panelu přístroje.
Jsou-li na stejnosměrném výstupu použity oddělovací diody nebo
pojistky, musí být tyto prvky umístěny v nezemněném vývodu
přístroje!
Jestliže je to nutné, zapojí se i svorkovnice dálkové signalizace X11,
dálkového ovládání X18 a interface CAN X12, pro provoz však nejsou
nezbytné.
NEBEZPEČÍ:
Na přípojném místě dálkové signalizace může být v závislosti
na konfiguraci zařízení vysoké napětí, a to i když jsou
všechny ostatní přípojné vodiče odpojeny od SMPS!
stránka 23 z 33
8000013817 BAL, CZ
4.3
Připojení sítě, spotřebiče a baterie
Před prvním uvedením spínaného zdroje do provozu se
bezpodmínečně musí zhotovit a překontrolovat celá kabeláž! Jestliže je
to nutné, musí se změnit nastavení jednotky (podívejte se na 5.1).
Výstup spínaného zdroje obsahuje dodatečné vyhlazovací
elektrolytické kondenzátory. Jestliže se připojí nenabité kondenzátory
přes ss. výstupní odpojovač nebo ss. výstupní pojistku na
stejnosměrnou výstupní přípojnici, může dojít k poškození SMPS
vysokým nabíjecím proudem. Proto se musí před zapnutím
stejnosměrného odpojovače zapnout spínaný zdroj. Jen tak se
zabezpečí, že se kondenzátory nabijí z vestavěného usměrňovače na
výstupní napětí přístroje.
Teprve pak se smí připojit výstupní obvod stejnosměrným výstupním
odpojovačem nebo pojistkou.
Přístroje, které jsou připojeny na stejnosměrnou přípojnici přes
oddělovací diodu, je možné okamžitě připojit k výstupnímu obvodu.
POZOR:
Dodržte správnou polaritu výstupních vodičů.
4.4
Odpojení přístroje
NEBEZPEČÍ:
I ve vypnutém stavu se ve spínaném zdroji může vyskytnout
napětí, a to buď na nabitých kondenzátorech nebo z
externích zdrojů. Proto se před demontáží musí zkontrolovat
případný výskyt napětí na svorkách.
Kondenzátory je možné vybít externě připojeným odporem na
síťových svorkách X1 příp. na stejnosměrných výstupních
svorkách X2:
odpojte vstupní napětí
výstup SMPS odpojte od zátěže, příp. baterie
odpojte interface X12 a X13
odpojte zástrčky X11 a X18
stránka 24 z 33
8000013817 BAL, CZ
5
Ovládání spínaného zdroje
Spínaný zdroj SMPS je z výrobního závodu nastaven na hodnoty
uvedené v technických údajích.
5.1
Změna nastavení přístroje
Jsou-li vyžadovány jiná nastavení výstupního napětí nebo mají-li být
změněna nastavení ochran, musí se provést požadované změny
pomocí software SMPS-Tool.
Spínaný zdroj SMPS je vybaven interfacem RS232 pro servisní účely,
které je galvanicky odděleno od síťového potenciálu a je přibližně na
potenciálu země. Z běžného PC pak lze ovládat SMPS prostřednictvím
tohoto interface na X13.
Např. lze přečíst nastavené hodnoty z SMPS, uložit je do souboru a
přenést do dalších SMPS. Tak se zabezpečí, že všechny SMPS v
systému jsou stejně nastaveny.
Při provozu s centrální řídící jednotkou PSC100 se musí nastavit
adresy SMPS pomocí SMPS-Tool. V jednom systému se smí použít
adresy od 1 do 31a každá adresa se smí zadat jen jednou! Přesný
postup je uveden v provozním návodu k PSC100.
Ovládání SMPS-Tool je popsáno ve zvláštním návodu k obsluze.
POZOR:
Nevhodné nastavení SMPS může způsobit poškození nebo i
zničení jak připojených spotřebičů, tak i baterie!
Rozsahy nastavení SMPS byly zvoleny tak, že spínaný síťový zdroj
SMPS není možné poškodit.
stránka 25 z 33
8000013817 BAL, CZ
6
Údržba
NEBEZPEČÍ:
Před prováděním údržby vypněte přístroj do beznapěťového
stavu. Bezpodmínečně dodržujte bezpečnostní předpisy
(podívejte se na kap. 1)!
SMPS je vyroben z velmi moderních součástek, které téměř
nepodléhají opotřebení. Přesto doporučujeme pro udržení vysoké
pohotovosti a provozní bezpečnosti pravidelně provádět vizuální
kontroly a funkční kontroly.
Při prováděných vizuálních kontrolách se musí zkontrolovat, zda:
-
se v přístroji nezjistí mechanické poškození nebo cizí tělesa,
-
v přístroji není nános vodivé špíny nebo prachu a
-
nános prachu nevede k snížení přívodu a odvodu tepla.
Pokud je vrstva prachu silná, měl by se přístroj pečlivě vyfoukat
suchým stlačeným vzduchem, aby se zlepšila výměna tepla.
Intervaly prováděných vizuálních kontrol závisí v první řadě na
konkrétních podmínkách v místě instalace přístroje. Přístroj se nesmí
používat v prostorách s agresivní atmosférou.
stránka 26 z 33
8000013817 BAL, CZ
7
Diagnostika poruch
NEBEZPEČÍ:
Jen vyškolený odborný personál smí pracovat s přístrojem.
Bezpodmínečně dodržujte bezpečnostní předpisy (podívejte se na
kap. 1).
7.1
Není výstupní napětí
-
Je k dispozici síťové napětí a je správně připojeno?
Nebyl zdroj SMPS vypnut použitím SMPS-Tool?
Je zapnuto dálkové ovládání na X18? Odpojte konektor!
Nebyl zdroj SMPS vypnut příkazem po sběrnici CAN? Odpojte
CAN, proveďte reset hardware!
Je výstup přepólovaný nebo zkratovaný?
Paralelní provoz: Nejsou externí oddělovací diody
přepólované?
Není aktivní ochrana Uo> (LED „Uo>“ svítí)? Vypněte a znovu
zapněte přístroj a překontrolujte nastavení Uo>.
Pokud jsou výše uvedené body v pořádku, postupujte následovně:
- Odšroubujte kryt?
- Dodržujte bezpečnostní pokyny uvedené na čelním panelu
přístroje!
- Zkontrolujte konektory z hlediska správného spojení.
Pokud se nepodařilo závadu odstranit, zašlete přístroj s popisem
poruchy zpět do výrobního závodu.
7.2
Chybné výstupní napětí
-
Nepracuje přístroj následkem přetížení v proudovém omezení?
Snižte zátěž!
Nedošlo vlivem vysoké okolní teploty k redukci výkonu?
Zlepšete chlazení!
Není chybně nastaveno výstupní napětí Uo?
Nastavte výstupní napětí!
stránka 27 z 33
8000013817 BAL, CZ
8
Technické údaje
8.1
Všeobecné technické údaje
zapínací proud
< jmenovitý vstupní proud
charakteristika
CVCC křivka podle DIN 41772 popř.
41773
výroba a typová zkouška
podle DIN 60146 část 1-1
vyzařování rušení podle EN 61000-6-3
- rušení šířené po vedení
podle EN 55011/55022
Vstup - třída "A"
Výstup - třída "A"
- vyzařování
podle EN 55011/55022
třída "B"
Odolnost vůči rušení podle EN 61000-6-2
- kryt
elektrostat. výboj podle EN 61000-4-2,
kontakt 4 kV, vzduchový výboj 8 kV
VF pole podle EN 61000-4-3,
10 V/m (80 MHz - 1 GHz)
- výkonové vodiče
burst podle EN 61000-4-4, 2kV rázový
impuls podle EN 61000-4-5,
nesymetricky 0,5 kV;
symetricky 0,5 kV,
po vedení HF 10V podle EN 61000-4-6
- řídící vodiče
burst podle EN 61000-4-4,1 kV
Rázový impuls podle
EN 61000-4-5, nesymetricky 1 kV,
po vedení HF 10V
podle EN 61000-4-6
malé napětí
s bezpečným oddělením podle EN
50178
dynamické chování
≤ 5% při skokové změně zátěže mezi
10%-90%-10% jmenovitého
výstupního proudu (doba doregulování
t < 1 ms)
odolnost vůči zkratu
odolný vůči trvalému zkratu,
jmenovitý výstupní proud
stránka 28 z 33
1x
8000013817 BAL, CZ
hlášení a zobrazení
- „Charging“
zelená LED
- „Fault“
červená LED
- Uo>
červená LED
- Uo<
červená LED
– Temp.>
červená LED
- poruchová signalizace pomocí
bezpotenciálového reléového kontaktu
zpoždění hlášení10 s
max. zatížení kontaktu:
24V DC 8A
110V DC < 0,4A
220 V DC < 0,2 A
250 V AC < 8 A
min. zatížení kontaktu:
5V DC 100mA
paralelní provoz max. 31 přístrojů
připojených na sběrnici CAN,
rozdělení zátěže asi 10% jmenovitého
proudu
mechanické provedení
19" zásuvná jednotka pro montáž do
držáku jednotek podle DIN 41494
krytí
IP 20
chlazení
přirozené vzduchové
teplota okolí
pro jmenovité výstupní UA a IA
0°C až 45°C pro samost. p řístroj
0°C až 40°C pro zástavbu do
rozvaděče
skladovací teplota
-20°C to +70°C
klasifikace prostředí
IEC 721 část 3-3 třída 3K3 / 3Z1 / 3B1
/ 3C2 / 3S2 / 3M2
maximální výška instalace
do 1000 m nad mořem
mechanická pevnost
povrchová úprava
odstín RAL 7035 od září 2007 (čelní
panel)
rozměry (š x v x h)
483 x 88.8 x 212 mm
(19" x 2 výškové moduly)
hmotnost
přibližně 5 kg
stránka 29 z 33
8000013817 BAL, CZ
Provedení přípojných míst
síťový přívod X1: ........................... šroubovací svorky, 3 vodiče
připojovací průřez:
2
0.5 – 10 mm plný vodič
2
0.5 – 6 mm laněný vodič
AWG 20–7
stejnosměrný výstup X2:................ šroubovací svorky, 2 vodiče
2
0.5 – 10 mm plný vodič
2
0.5 – 6 mm laněný vodič
AWG 20 – 7
hlášení X11: .................................. CombiCon
MSTB 2,5/3-ST-5,08, 3-pin
2
0.5 – 2.5 mm plný vodič
2
0.5 – 2.5 mm laněný vodič
AWG 22 – 12
dálkové vypnutí X18: .................... CombiCon
MSTB 2,5/2-ST-5,08, 2-pin
2
0.5 – 2.5 mm plný vodič
2
0.5 – 2.5 mm laněný vodič
AWG 22 – 12
ochranný vodič PE:........................ závit M4
interface CAN X12: ........................ 16-pólový konektor
výrobce, např. Thomas & Betts
č. 622-1641
servisní interface RS232 X13: ....... 9-pólová zásuvka Sub-D
stránka 30 z 33
8000013817 BAL, CZ
8.2
Technické údaje typové řady DC 1000 CAN
typ
č. výrobku
3000000754
3000000755
3000000756
jmenovité vstupní napětí
110 VDC -23% +30%
220 VDC -23% +30%
110 VDC -23% +30%
jmenovitý vstupní proud
přibližně 8,3 A DC
přibližně 4 A DC
nezbytná pojistka na síti
12 A
6A
12 A
výstupní napětí
nastavená hodnota
26.76 VDC ±1%
26.76 VDC ±1%
53.52 VDC ±1%
rozsah nastavení
20 až 30 V DC
20 až 30 V DC
40 až 60 V DC
výstupní proud
nastavená hodnota
30 A DC ±2%
30 A DC ±2%
15 A DC ±2%
rozsah nastavení
1.5 až 30 A DC
1.5 až 30 A DC
0.75 až 15 A DC
snížení výkonu
teplotě v silové části > ...:
95 °C
95 °C
95 °C
zvlnění napětí
rušivé napětí
< 50 mV pp
< 50 mV pp
< 50 mV pp
< 2 mV ve shodě s CCITT
účinnost
91%
92%
92%
Ochrany
teplota silové části
vypnutí / zapnutí
přístroj VYP > 120°C
přístroj ZAP< 115°C
teplota okolí
vypnutí / zapnutí
přístroj ZAP < 62°C
podpětí na vstupu
přístroj VYP < 80 V
přístroj ZAP > 85 V
nastavovací rozsah
až 110 V
až 220 V
přístroj VYP < 80 V až
110 V
přepětí na vstupu
nastavovací rozsah
až 148 V
až 296 V
až 148 V
podpětí na výstupu DC
vypnutí / zapnutí
< 24 V / > 25 VDC
< 24 V / > 25 VDC
< 48 V / > 50 VDC
nastavovací rozsah
20 V DC až 28 V
hystereze 1 V
20 V DC až 28 V
hystereze 1 V
40 V DC až 56 V
hystereze 2 V
přepětí na výstupu DC
vypnutí / zapnutí
přístroj VYP > 28 V DC
přístroj ZAP < 27,2 V DC
nastavovací rozsah
25 V až 36 V DC
hystereze 0,8 V
25 V až 36 V DC
hystereze 0,8 V
50 V až 72 V DC
hystereze 1,6 V
stránka 31 z 33
8000013817 BAL, CZ
typ
č. výrobku
3000000812
3000000757
3000000813
jmenovité vstupní napětí
110 VDC -23% +30%
220 VDC -23% +30%
220 VDC -23% +30%
jmenovitý vstupní proud
přibližně 4 A DC
přibližně 5 A DC
nezbytná pojistka na síti
15 A
6A
10 A
výstupní napětí
nastavená hodnota
66.9 VDC ±1%
53.52 VDC ±1%
66.9 VDC ±1%
rozsah nastavení
50 až 75 V DC
40 až 60 V DC
50 až 75 V DC
výstupní proud
nastavená hodnota
15 A DC ±2%
15 A DC ±2%
15 A DC ±2%
rozsah nastavení
0.75 až 15 A DC
0.75 až 15 A DC
0.75 až 15 A DC
snížení výkonu
teplotě v silové části > ...:
95 °C
95 °C
95 °C
zvlnění napětí
rušivé napětí
< 50 mV pp
< 50 mV pp
< 50 mV pp
účinnost
92%
93%
93%
Ochrany
teplota silové části
vypnutí / zapnutí
přístroj ZAP< 115°C
teplota okolí
vypnutí / zapnutí
přístroj ZAP < 62°C
podpětí na vstupu
nastavovací rozsah
až 110 V
až 220 V
až 220 V
přepětí na vstupu
nastavovací rozsah
až 148 V
až 296 V
až 296 V
podpětí na výstupu DC
vypnutí / zapnutí
< 60 V / > 62.5 VDC
< 48 V / > 50 VDC
< 60 V / > 62.5 VDC
nastavovací rozsah
49 V DC až 68 V
hystereze 2,5 V
40 V DC až 56 V
hystereze 2 V
49 V DC až 68 V
hystereze 2,5 V
přepětí na výstupu DC
vypnutí / zapnutí
přístroj ZAP < 68 V DC
přístroj ZAP < 68 V DC
nastavovací rozsah
62 V až 90 V DC
hystereze 0,8 V
50 V až 72 V DC
hystereze 0,8 V
62 V až 90 V DC
hystereze 0,8 V
Tabulka 4 Technická data
stránka 32 z 33
8000013817 BAL, CZ
9
Rozměrový výkres
Obrázek 4
Rozměrový výkres
stránka 33 z 33
8000013817 BAL, CZ

Provozní návod Spínaný síťový zdroj DC 1000 CAN 24/48/60 VDC
