Automatické dveře

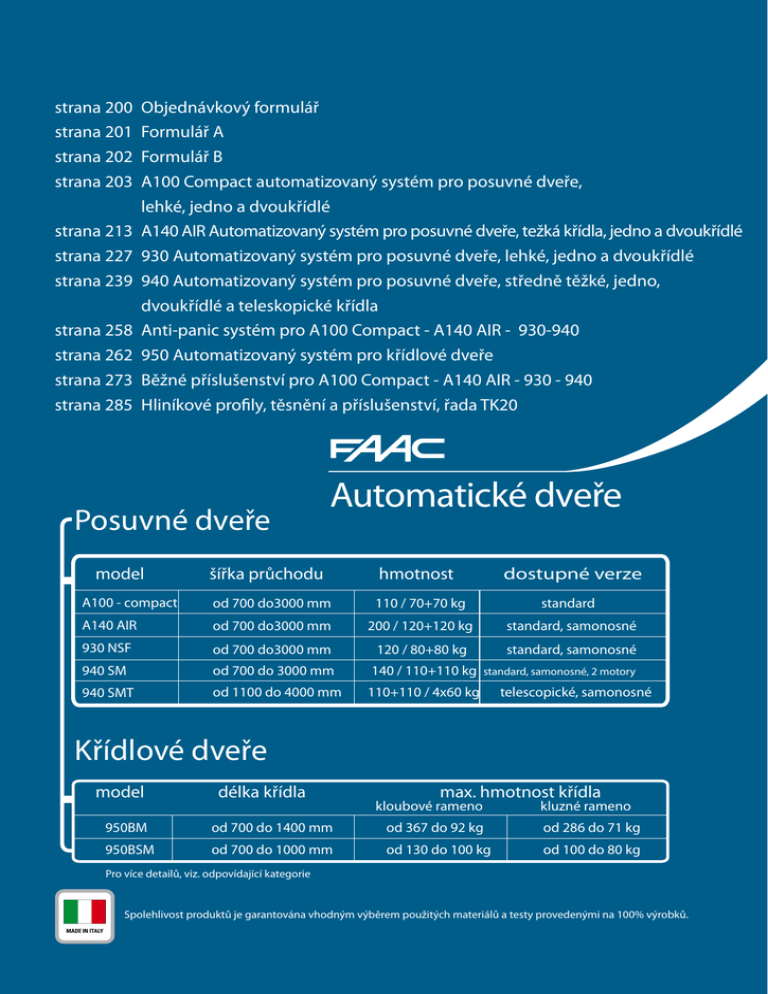

strana 200 Objednávkový formulář
strana 201 Formulář A
strana 202 Formulář B
strana 203 A100 Compact automatizovaný systém pro posuvné dveře,
lehké, jedno a dvoukřídlé
strana 213 A140 AIR Automatizovaný systém pro posuvné dveře, težká křídla, jedno a dvoukřídlé
strana 227 930 Automatizovaný systém pro posuvné dveře, lehké, jedno a dvoukřídlé
strana 239 940 Automatizovaný systém pro posuvné dveře, středně těžké, jedno,
dvoukřídlé a teleskopické křídla
strana 258 Anti-panic systém pro A100 Compact - A140 AIR - 930-940
strana 262 950 Automatizovaný systém pro křídlové dveře
strana 273 Běžné příslušenství pro A100 Compact - A140 AIR - 930 - 940
strana 285 Hliníkové profily, těsnění a příslušenství, řada TK20
Posuvné dveře
model
Automatické dveře
šířka průchodu
hmotnost
dostupné verze
A100 - compact
od 700 do3000 mm
110 / 70+70 kg
standard
A140 AIR
od 700 do3000 mm
200 / 120+120 kg
standard, samonosné
930 NSF
od 700 do3000 mm
120 / 80+80 kg
standard, samonosné
940 SM
od 700 do 3000 mm
140 / 110+110 kg
940 SMT
od 1100 do 4000 mm
110+110 / 4x60 kg
standard, samonosné, 2 motory
telescopické, samonosné
Křídlové dveře
model
délka křídla
max. hmotnost křídla
kloubové rameno
kluzné rameno
950BM
od 700 do 1400 mm
od 367 do 92 kg
od 286 do 71 kg
950BSM
od 700 do 1000 mm
od 130 do 100 kg
od 100 do 80 kg
Pro více detailů, viz. odpovídající kategorie
Spolehlivost produktů je garantována vhodným výběrem použitých materiálů a testy provedenými na 100% výrobků.
MADE IN ITALY
Objednávkový formulář
AUTOMATICKÉ DVEŘE
Objednávkový formulář
Datum___________________Obj č.________________Zákaznické číslo________________________ Adresa________________________________________________Tel_______________________
Zákazník________________________________________________________________________ Adresa_______________________________PSČ__________Město__________Kraj
____
Konfigurace automatického systému:
Model:
 Jednokřídlý, levý  Samonosný  Jednokřídlý, pravý
 Teleskopický
 Dvoukřídlý
 115 v
Poznámka: viz. formulář A pro směry otevírání jednokřídlých variant (pravá a levá ruka)
Šíčka průchodu: __________________________ mm
Standardní délka hlavního profilu: ________________ mm
Nestandardní délka profilu: vyplňte formulář B (viz. strana 202)
Poznámka: délka hlavního profilu (lt) je určena šířkou průchodu (vp) podle vzorce:
Standardní modely: lt=vp x 2 + 100 mm
Teleskopické modely:lt=vp x 1,5 + 100 mm
Dvoumotorové modely:
Jednokřídlé
700 ≤ Vp ≤ 1100 Lt= Vp x 2 + 200 mm
Dvoukřídlé
Lt= Vp x 2 + 100 mm
700 ≤ Vp ≤ 1100 Lt= Vp x 2 + 200 mm
Překrývání mezi pevnými a posuvnými křídly:
Jedno křídlo: 50 mm (+ 50 mm pro doraz)
Dvě křídla:
Pokud se překrývání liší, LT vzorec se liší.
50 + 50 mm
Požadované příslušenství (zaškrtne odpovídající kolonky)
 Kryt z přírodního hliníku  Kryt z eloxovaného hliníku
 Elektrický zámek s odblokováním
 Snímač zámku motoru
 Záložní baterie (s kontrolou nabíjení)
Pro další příslušenství, viz. ceník
200
Formulář A
Automatické dveře
definování směru otevírání A STANDARDních rozměrů
rozměry v mm
Jedno křídlo, levé
Jedno křídlo, pravé
Dvě křídla
VP: šířka průchodu
LT: délka hlavního profilu
Poznámka: směr otevírání je určen z vnitřní strany
201
Form B
nestandardní rozměry
rozměry v mm
VP: šířka průchodu
LT: délka hlavního profilu
PS = prodloužení hlavního profilu doleva
PD = prodloužení hlavního profilu doprava
LC = celková délka hlavního profilu
Poznámka: směr otevírání je určen z vnitřní strany
202
A100
Automatizovaný systém pro
posuvné dveře
203
A100 Compact
automatizovaný systém pro posuvné dveře, jedno a dvou křídlé
Kompatní rozměry FAAC A100 COMPACT umožňují adaptovat se jakýmkoliv architektonickým potřebám i případě nedostatku
prostoru.
Pro co nejvyšší univerzálnost použití, řada A100 COMPACT je uzpůsobena pro max. hmotnost křídla110 kg, pro dvoukřídlou variantu
je to 70 kg pro křídlo.
Model
A 100 Compact
A 100 Compact 2
Křídlo
1
2
Max. hmotnost křídla
kg
110
70 + 70
Šířka průchodu
mm
700 až 3.000
800 až 3.000
Samonosné
(délka hlavního profilu) mm
ne
ne
Aplikace
Automatizovaný systém A100 COMPACT se skládá z následujících prvků:
NOSNÝ PROFIL
• S drážkou z eloxovaného hliníku pro přizpůsobení výšky a
délky
• Rozměry (výška x hloubka) 100 x 150 mm lisované v přírodním
nebo eloxovaném hliníku
přední kryt
• Lisovaný v přírodním nebo eloxovaném hliníku
• Plastové bezpečnostní “padáky”, snadná montáž s hlavním
profilem
• Prolisován pro přizpůsobení křídlům různých šířek (max 60
mm)
• Navrženo pro blokování v otevřené poloze pro snadnou
údržbu
POHONNÝ MODUL. Obsahující:
• 24 Vdc motor s optickým enkodérem
• E100 řídící jednotka
• Přenosová kladka s zařízením pro šroubovací nastavením
řemenu
• Eletricky pohánění přenosový řemen
• 2 vozíky (A100 COMPACT 1 křídlo) nebo 4 vozíky (A100 COMPACT 2 křídla)
VOZÍKY
• hliníkový odlitek
• 2 polyamidové kola
• 1 kolo a protisměrným tlakem
• Nastavení výšky vozíků ± 7.5 mm
E100 ŘÍDÍCÍ JEDNOTKA
Charakteristika a funkce
• Mikroprocesorová řídící jednotka E100 is vestavěnou
jednotkou pro zámek, baterii a fotobuňky
• Spínaný zdroj 115/220 V ac
• Odnímatelné terminály
• Programovatelná klávesnice SD-KEEPER
• Automatické nastavení
- Identifikace pozice otevřeno/zavřeno
- Měření váhy krídla a odporu
- Volba rychlosti, optimálního zrychlení a zpomalení
- Test fotobuněk
- Ochrana proti přivření při 150 N
- Nastavení rychlosti, provedení funkce SET UP přímo na řídící
jednotce (není potřeba vnějších ovladačů)
• Funkce RESET
204
•
•
•
•
•
•
•
•
•
1 nastavitelný výstup
2 nastavitelné nouzové vstupy
Funkce “Interlock”
“Gong” funkce
Funkce “osvětlení”
Funkce “okamžité zavření”
LCD display pro zobrazení chyb a diagnostiky
3 spínače pro základní programování:
- rychlost otevírání a zavírání
- čas pausy
- noční pauza
- zámek motoru
- řízení provozu baterie
USB port pro upgrade softwaru
Automatické dveře
SD KEEPER klávesnice A SDK LIGHT ovladač (standardně dodáván)
Technická specifikace
SD KEEPER
SDK LIGHT
Tlačítka (pro výběr programu)
LED (zobrazení diagnostiky)
Manualní režim
Automatický režim
Noc
Otevřeno
Jednosměrný provoz
Částečné otevření
Příčina alarmu může být zpětně identifikována díky diagnostickým LED
Funkce RESET
Provoz může být pozasatvený pomocí spojení jumperu nebo kombinaci kláves
Klávesnice SD-KEEPER je připravena pro zapojení
PROGRAMOVACÍHO DISPLEJE
DISPLAY SD KEEPER
SD KEEPER
SDK LIGHT
Popis
SD KEEPER Klávesnice
SDK LIGHT Ovladač
Kód položky
790830
790848
Cena
2 750 Kč
2 120 Kč
SD KEEPER Programovací display
(volitelný) - pro připojení ke klávesnici SD KEEPER
Hlavní funkce
Vložení přístupového hesla
Nastavení otevírací rychlosti
Nastavení zavírací rychlosti
Nastavení času pauzy
Nastavení logiky pro zařízení ochrany proti přivření
Funkce časovače se záložní baterií (5 let životnost)
Týdenní kalendářní management
Management 5 denních časových úseků
Popis
a100 compact Technická specifikace
Napájení
Spotřeba
Frekvence použití
Pohonnán jednotka
Délka hlavního profilu (celková délka)
Nastavení otevření bez zatížení
Nastavení zavření bez zatížení
Nastavení částečného otevření
Nastavení času noční pauzy
Ochrana proti přivření
Test fotobuněk - fail safe
Třída krytí
Provozní teplota okolí
Řízení blokování s nebo bez paměti
Management funkce proti-vloupání
Výběr logiky (baterie)
Konfigurace 3 výstupů
Konfigurace 2 nouzových výstupů
Diagnostický display
Zobrazení počtu provedených cyklů
Kód položky
790829
Cena
1 440 Kč
115/230 Vac – 50 (60) Hz
100 W
100%
24 Vdc motor s enkodérem
VP x 2 + 100 mm
5 až 70 cm/s
5 ažto 70 cm/s
10% až 90% z celkového otevření
0 až 30 s
0 až 240 s
Standardní dodávka
Standardní dodávka (může být vyřazeno)
IP 23 (pouze pro vnitřní použití)
-20°C až +55°C
205
A100 Compact
Rozměry hlavní části
Tabulka 1:
Model A100 COMPACT
1 Podpůrný profil
2Kryt
3 Profil uchycení křídla
Poznámka: Rozměry v mm
206
Automatické dveře
Výškové rozměry pro rámové křídlo
Alternativní s posuvnými bloky s držákem
HA=( LH-16) +/- 7.8 mm
Vzorec pro výpočet výšky křídla
HA=( LH-17) +/- 7.5 mm
Kloubové posuvné bloky
207
A100 Compact
Rozměry pro uchycení skleněného křídla
Vzorec pro výpočet výšky
pro 10 mm tlusté sklo
Part b
Part b
208
Automatické dveře
FAAC A100 COMPACT - Kód položky 105296
A100 COMPACT: jedno křídlo - max. hmotnost 110 kg
A100 COMPACT: dvojité křídlo- max. hmotnost 70+70 kg
NEPŘETRŽITÝ PROVOZ
Klávesnice SD KEEPER a profil pro uchycení křídla v balení
Lt=2Vp + 100
A Model
Vp Šířka průchodu
Lt Délka hlavního profilu v mm
B Cena automatického systému
C Cena za hliníkový kryt v surovém stavu
D Cena za kryt - ELOX
FAAC A100 COMPACT 1 KŘÍDLO
rozměry
A
Vp
Lt
COMPACT 1-07
COMPACT 1-08
COMPACT 1-09
COMPACT 1-10
COMPACT 1-11
COMPACT 1-12
COMPACT 1-13
COMPACT 1-14
COMPACT 1-15
COMPACT 1-16
COMPACT 1-17
COMPACT 1-18
COMPACT 1-19
COMPACT 1-20
COMPACT 1-22
COMPACT 1-24
COMPACT 1-25
COMPACT 1-27
COMPACT 1-30
700
800
900
1,000
1,100
1,200
1,300
1,400
1,500
1,600
1,700
1,800
1,900
2,000
2,200
2,400
2,500
2,700
3,000
1,500
1,700
1,900
2,100
2,300
2,500
2,700
2,900
3,100
3,300
3,500
3,700
3,900
4,100
4,500
4,900
5,100
5,500
6,100
FAAC A100 COMPACT 2 KŘÍDLA
rozměry
A
Vp
Lt
COMPACT 2-08
COMPACT 2-09
COMPACT 2-10
COMPACT 2-11
COMPACT 2-12
COMPACT 2-13
COMPACT 2-14
COMPACT 2-15
COMPACT 2-16
COMPACT 2-17
COMPACT 2-18
COMPACT 2-19
COMPACT 2-20
COMPACT 2-22
COMPACT 2-24
COMPACT 2-25
COMPACT 2-27
COMPACT 2-30
800
900
1,000
1,100
1,200
1,300
1,400
1,500
1,600
1,700
1,800
1,900
2,000
2,200
2,400
2,500
2,700
3,000
1,700
1,900
2,100
2,300
2,500
2,700
2,900
3,100
3,300
3,500
3,700
3,900
4,100
4,500
4,900
5,100
5,500
6,100
B
29000
29175
29400
29600
30100
30300
30500
30700
31100
31675
31950
32150
32475
32775
33350
33900
34450
35300
36250
B
31725
31925
32150
32600
32825
33025
33225
33750
34325
34550
34875
35175
35425
36100
36675
37225
38200
39275
ceny
C
2025
2150
2300
2425
2550
2700
2825
2950
3100
3225
3375
3500
3775
4025
4300
4575
4850
5125
5375
ceny
C
2150
2300
2425
2550
2700
2825
2950
3100
3225
3375
3500
3775
4025
4300
4575
4850
5125
5375
D
2425
2550
2700
2825
2950
3225
3500
3625
3775
3900
4025
4175
4450
4700
4975
5250
5525
5775
6050
D
2550
2700
2825
2950
3225
3500
3625
3775
3900
4025
4175
4450
4700
4975
5250
5525
5775
6050
JAK OBJEDNAT AUTOMATICKÝ SYSTÉM
1. Pro zajištění spravné objednávky použijte relevantní objednávkový formulář.
2. Podle Formuláře A definujte směr otevírání a standardní rozměry.
3. Pro nestandardní rozměry použijte formulář B. Cena se bude odvíjet od délky hlavního profilu (LT MAX 6,100 mm)
4. Délka hlavního profilu bude účtována ve stejné výši jako nejbližší vyšší standardní délka.
5. Pokud je kryt dodán odděleně od automatického systému, přirážka 500 CZK bude účtována navíc za balení
209
A100 Compact
Popis specifického přislušenství
ELEKTROMECHANICKÝ ZÁMEK S ODBLOKOVÁNÍM
• Zajistí křídla zamčené pozici
• Aktivace vnitřním táhlem, narhnuto i pro vnější odblokování
• Aktivace táhla umožní otevřít dveře v případě nouze
• Systém ovládá zámek mechanicky a odesílá otevírací příkazy do řídící jendotky E 100
• Pokud jsou instalovány záložní baterie, v případě výpadku proudu je zámek také ovládán
• Pro standardní provoz, zámek je aktivní pouze v režimech NOC a JEDNOSMĚRNÝ PROVOZ
Pokud je vyžadováno, zámek může být aktivní dokonce v automatickém režimu
SNÍMAČ ZÁMKU
• Magnetický snímač kontrolu správného provozu zámku a pro ověření jestli jsou křídla v zavřené pozici
• V případě poruchy zámku, chyba je zobrazena na klávesnici SD-KEEPER
• Navrhnuto pro zapojení s osvětlením a bzučákem v případě chyby zámku
ZÁLOŽNÍ BATERIE S KONTROLOU NABÍJENÍ
• V případě výpadku proudu, baterie garantují nepřetržitý provoz po doby 30 minut
• Dodávané s řídící jednotkou zajišťující dobíjení a kontrolu stavu baterie
• Signalizace stavu baterií pomocí LED (nabité - vybité - nabíjení)
• Hlavní napájecí LED (zapnuto - vypnuto)
• Signalizace nabití baterií
• Módy baterií:
- pouze otevření
- pouze zavření
- nepřetržitý provoz ( s možností volby poslední operace před vybitím)
• WAKE UP zařízení - při zapnutí -při vybití baterie provede několik cyklů (otevření/zavření) řízených
nouzovým zařízením (aktivováno alespoň po 3 sekundy)
SPECIFICKÉ PŘISLUŠENSTVÍ PRO RÁMOVÁ KŘÍDLA
viz. strana 211
SPECIFICKÉ PŘISLUŠENSTVÍ PRO SKLENĚNÁ KŘÍDLA
viz. strana 225
210
Automatické dveře
SPECIFICKÉ PŘISLUŠENSTVÍ
Zámek motoru s vnitřním
odblokováním pro jedno nebo dvě
křídla
XFA bodové fotobuňky
pouze pro A100COMPACT
Záložní baterie
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
103332
2 703 Kč
785184
1 970 Kč
Snímač zámku motoru a pozice
křídla
103331
3 485 Kč
Kód položky
Cena
Podpora pro instalaci radaru BFR2
Zavírací profil v přírodním hliníku
(3 m tyč)
Zavírací profil v hliníku - ELOX
(3 m tyč)
Kartáč
H 19
(3 m tyč)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
105274
148 Kč
105272
530 Kč
105273
618 Kč
Spodní vodící profil pro rámové
křídlo (3 m tyč)
Skládané vodící kameny
(spodní vodící profilkód položky
390707 nutný)
Pár spodních vodících kamenů s
uchycením (spodní vodící profilkód
položky 390707 nutný)
Kartáč
H 25
(3 m tyč)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390707
543 Kč
390794
208 Kč
390771
708 Kč
103330
542 Kč
709982
365 Kč
709981
340 Kč
211
A140
Budoucnost je tu
První automatizovaný systém pro posuvné dveře navrhnutý aby splnil potřeby trhu stejně dobře jako ochranu
životního prostředí.
A140 Air je první automatizovanný systém, který chrání naši planetu.
Díky inovativnímu “Energy Saving” zařízení detekuje směr tranzitu a perfektně optimalizuje otevírací/zavírací
časy, čímž předchází nežádoucí výměně vzduchu a to dokonce i případě instalace poblíž chodníků. Toto zařízení
zabezpečuje šetření energií a optimalizuje náhlé změny teplot v místnosti a v blízkosti dveří. A to vše naprosto
bezpečně.
A140 Air umožňuje zapojení do počítačové sítě prostřednictví rozhraní ETHERNET. Tato funkce dovoluje nastavovat, diagnostikovat
chyby a centrálně spravovat všechny automatické dveře v budově přes počítač. A140 Air automatizovaný systém je modulární
a přizpůsobitelný pro splnění technických a architektonických potřeb zákazníka. Díky dvěma různým krytům, exkluzivnímu
uchycení křídel a možnosti použít více typů profilů, je možné vytvořit co nejlepší technické a architektonické řešení.
THERMOTOOL
Energy saving quantification
Zařízení spořící energii A140 Air dokonale optimalizuje
dobu otevírání a zavírání dveří, aby se zabránilo
zbytečnému rozptýlení vzduchu. Toto je z důvodu
omezení spotřeby energie klimatizace a topení s
obrovskými výhodami z hlediska ekonomických úspor a
snížení škodlivých emisí (CO2).
K prokázání účinnosti tohoto úsporného zařízení,
byl navržen specializovaný software nástroj nazvaný
THERMOTOOL. Na vývoji se spolupracovala také
společnost BEA a univerzita v Lutychu (Belgie).
T H E R M O T O O L
umožňuje vyčíslit úspory
energie jak z hlediska
ekonomických
úspor
tak i snížení škodlivých
emisí CO2, na základě
To tal ene rgycost/y ear
To tal ye arly C O 2 emission
rozměrové charakteristiky
a zeměpisné polohy
Monodirectional
3165.93€/year
Monodirectional
6278.94CO /year
automatického vchodu.
Bidirectional
4522.76€/year
Bidirectional
8969.91CO /year
THERMOTOOL je účinný
a uživatelsky přívětivý
ye arly saving s
1356.82€ Carbon decrease
2690.96kg CO2
(Estimation)
(Estimation)
nástroj, který lze použít
na web stránkách www.
Re tu rn on in vestment : 107. 89 da ys
faac.it v sekci věnované
A140 Air.
2
2
Poznámka: Software Thermotool je dostupný na webových stránkách FAAC: www.faacgroup.com nebo www.faac.cz
A140
A140 AIR
Automatizovaný systém pro posuvné dveře, težká křídla, jedno a
dvoukřídlé, modely: A140 AIR - A140 AIR A
Řada automatizovaných sytémů FAAC A140 AIR je dodávána v délkách a konfiguracích dle požadavků zákazníka.
Nabídka obsahuje různé modely, které se liší ve verzích pro jednoduché nebo dvojité křídlo a pro samonosné vlastnosti hlavního
profilu.
Model
A140 AIR 1
A140 AIR 2
A140 AIR A1
A140 AIR A2
Křídlo
1
2
1
2
Šířka průchodu
mm
700 až 3.000
800 až 3.000
700 až 3.000
800 až 3.000
kg
200
120 + 120
200
120 + 120
Samonosné
(délka hlavního profilu)
ne
ne
ano (max. 3.000)
ano (max. 3.000)
Aplikace
FAAC MOD. A140 AIR se skládá s následujících prvků:
SAMONOSNÝ PROFIL
• Z lisovaného hliníku, dodáváno s předvrtanými dírami pro vertikální a
horizontální nastavení
• Posuvná kolejnice z hliníkové slitiny na speciálním těsnění
PŘEDNÍ KRYT
• K dispozici v přírodním a eloxovaném hliníku, 100 mm nebo 140 mm
vysoký s “L” tvarem
• Závěsné sedlo na podpůrném profilu, izolovaný od vibrujících podpor
(kryt lze otevřít rotací směrem nahoru )
• Bezpečnostní táhla, aby se zabránilo pádu krytu dolů (“padák”)
• Kryt může být “uzamčen” v otevřené poloze pomocí rozšíření / kolébce
sedla
• Krycí profil může být přizpůsoben pro různé tloušťky křídel
POHONNÁ JEDNOTKA. SESTAVENÁ Z:
• 24 Vdc motorv s převodovkou s optickým enkodér
• E150 mikroprocesorová řídící jednotka
• Přenosová kladka s utahováním řemene seřizovaným šroubem
• Elektricky poháněný přenosový řemen
• 2 vozíky (1 křídlová verze), nebo 4 vozíky (2 křídlová verze)
VOZÍKY
• Pozinkovaná ocelová konstrukce
• 2 posuvná kolečka se syntetickým materiálem na ložiskách
• Proti- jezdec s nylonovými ložisky
• Čistící kartáč pro vodící kolejnici
• Výškové nastavení ± 7,5 mm šroubovací
• Profil uchycení křídla z lisovaného hliníku 50 mm nebo distanční
podložky
E150 řídící jednotka
• E150 mikroprocesorová řídící jednotka s vestavěným
jednotkami pro baterie, zámek, a fotobuňky
• Spínané napájení 115/220 Vac
• Odnímatelné svorkovnice
• Programování SD- KEEPER klávesnicí
-Stanovení otevření a zavření pozice
- Měření hmoty a tření křídel
- Výběr rychlosti, optimálního zrychlení a zpomalení
- Test fotobuněk
- Ochrana proti přivření 150 N
-Možnost nastavení rychlosti a spustit SETUP přímo na desce
(bez externích programátorů-klávesnic)
• Funkce RESET
214
• 1 konfigurovatelný výstupní kontakt
• 2 konfigurovatelné kontakty vstupů při mimořádných událostech
• Funkce blokování
• Funkce “Gong”
• Funkce “Osvětlení”
• Funkce “Okamžité zavření”
• LCD displej pro zobrazení stavu a diagnostiky poruch
• 3 tlačítka pro standardní programování:
- rychlost otevírání a zavírání
- čas puzy
- noční pauza
- zámek motoru
- managemenyt baterií
• USB port pro aktualizace softwaru
• SD-KEEPER klávesnice je vybavena tlačítky (pro výběr provozního programu) a LED diodami (pro zobrazení diagnostiky)
• DOSTUPNÉ PROGRAMY:
• Manuálnní režim
• Automatický režim
• Noční reřžim
• Otevřeno
• Jednosměrný provoz
• Částečné otevření
• Prostřednictvím kombinace blikajících LED diod, lze
vysledovat příčinu alarmu dveří
Automatické dveře
SD KEEPER KLÁVESNICE (dodávána volitelně)
• Funkce RESET
• Provoz lze vypnout pomocí propojky nebo kombinací
tlačítek
• SD-KEEPER klávesnice je předpřipravena pro zapojení Programovacího displeje
Popis
SD KEEPER KLÁVESNICE
Kód položky
790830
Cena
2 750 Kč
(volitelný)
Programovací displej obsahuje následující hlavní funkce:
•
•
•
•
•
•
•
•
•
•
•
•
•
Výběr logiky pro ochranu proti přivření
Konfigurace 3 výstupů
Konfigurace 2 nouzových výstupů
Popis
SDK Ovladač
a140 AIR Technická specifikace
Napájení
Spotřeba
Frekvence použití
Pohonnán jednotka
Nastavitelný rychlost otevírání
Nastavitelný rychlost zavírání
Nastavení částečného otevření
Nastavení času noční pauzy
Test fotobuněk - fail safe
Třída krytí
• Diagnostický display
• Zobrazení počtu provedených cyklů
Kód položky
790829
790848
Cena
1 440 Kč
2 120 Kč
115/230 Vac – 50 (60) Hz
100 W
100%
VP x 2 + 100 mm
5 až 80 cm/s - 10 až 160 cm/s
5 až 70 cm/s - 10 až 140 cm/s
10% až 90% z celkového otevření
0 až 30 s
0 až 240 s
-20°C až +55°C
215
A140 AIR
166.5
Tabulka 1:
100
37.5
±10
13.5
20.5
9 30.5
31.5 ±7.5
33
70.5
Model A140 AIR (H=100)
S komerčními profily
78 MAX
166.5
Tabulka:
37.5
±10
13.5
20.5
69.5
31.5 ±7.5
140
33
70.5
Model A140 AIR (H=140)
S komerčními profily
216
78 MAX
Automatické dveře
140
44,5
2
77,5
Samonosné model A140 AIR A
(H=140)
min. 20
166,5
Tabulka 3:
S tenkostěnnými profily FAAC TK20
7
166.5
Tabulka 4:
37.5
±10
69.5
19.5
45
59 ±7.5
140
33
70.5
Samonosné model A140 AIR A
(H=140)
Se samonosným profilem a podložkami
78 MAX
217
A140 AIR
verze h=100
rozměry na výšku
rámové křídlo
Kryt H=100
218
Automatické dveře
verze h=140
výškové rozměry
rámové křídlo
Kryt H=140 WITH SPACER
219
A140 AIR
Výškové rozměry pro uchycení skleněného křídla
Kryt H=100
SPECIFICKÉ PŘISLUŠENSTVÍ PRO SKLENĚNÁ KŘÍDLA, viz. strana 287
220
A140 AIR 1-07
700
1,500
29850
2025
2425
3200
A140 AIR 1-08
800
1,700
30300
2150
2550
3375
3675
A140 AIR 1-09
900
1,900
30750
2300
2700
3525
3900
100
37.5
±10
13.5
20.5
9 30.5
±7.5
33
70.5
166.5
31.5
AIR 1: 1 křídlo MAX. HMOTNOST 200 kg
AIR 2: 2 křídla MAX. HMOTNOST 120+120 kg
SD KEEPER klávesnice není obsažena
Profil uchycení křídla není obsažen
Lt= 2Vp + 100
A Model
Lt Délka hlavního profilu (celková délka) mm
C Cena krytu v přírodním hliníku H100
D Cena krytu v ELOX hliníku H100
E Cena krytu v přírodním hliníku H140
F Cena krytu v ELOX hliníku H140
FAAC AIR 1
A
Vp
Lt
B
C
D
E
F
Automatické dveře
FAAC A140 AIR 1/2 - Kód položky 105269
78 MAX
3500
A140 AIR 1-10
1.000
2,100
31225
2425
2825
3675
4050
A140 AIR 1-11
1.100
2.300
31700
2550
2950
3850
4275
4475
A140 AIR 1-12
1.200
2.500
32150
2700
3225
4000
A140 AIR 1-13
1.300
2.700
32600
2825
3500
4150
4650
A140 AIR 1-14
1.400
2.900
33050
2950
3625
4325
4875
A140 AIR 1-15
1,500
3.100
33500
3100
3775
4475
5050
A140 AIR 1-16
1.600
3.300
33975
3225
3900
4625
5275
A140 AIR 1-17
1,700
3.500
34425
3375
4025
4800
5475
A140 AIR 1-18
1.800
3.700
34850
3500
4175
4950
5625
A140 AIR 1-19
1,900
3.900
35300
3775
4450
5100
5850
A140 AIR 1-20
2.000
4.100
35750
4025
4700
5275
6025
6425
A140 AIR 1-22
2.200
4.500
36650
4300
4975
5550
A140 AIR 1-24
2.400
4.900
37550
4575
5250
5875
6850
A140 AIR 1-25
2.500
5.100
38000
4850
5525
6000
7025
A140 AIR 1-27
2.700
5.500
38900
5125
5775
6325
7425
A140 AIR 1-30
3.000
6.100
40250
5375
6050
6775
8025
FAAC AIR 2
A
Vp
Lt
B
C
D
E
F
A140 AIR 2-08
800
1,700
34350
2150
2550
3375
3675
A140 AIR 2-09
900
1,900
34800
2300
2700
3525
3900
A140 AIR 2-10
1.000
2,100
35250
2425
2825
3675
4050
A140 AIR 2-11
1.100
2.300
35725
2550
2950
3850
4275
A140 AIR 2-12
1.200
2.500
36175
2700
3225
4475
4475
A140 AIR 2-13
1.300
2.700
36625
2825
3500
4150
4650
A140 AIR 2-14
1.400
2.900
37075
2950
3625
4325
4875
A140 AIR 2-15
1,500
3.100
37525
3100
3775
4475
5050
A140 AIR 2-16
1.600
3.300
37975
3225
3900
4625
5275
A140 AIR 2-17
1,700
3.500
38400
3375
4025
4775
5450
A140 AIR 2-18
1.800
3.700
38825
3500
4175
4950
5625
A140 AIR 2-19
1,900
3.900
39300
3775
4450
5100
5825
A140 AIR 2-20
2.000
4.100
39775
4025
4700
5275
6025
A140 AIR 2-22
2.200
4.500
40700
4300
4975
5550
6425
A140 AIR 2-24
2.400
4.900
41600
4575
5250
5875
6850
A140 AIR 2-25
2.500
5.100
42050
4850
5525
6000
7025
A140 AIR 2-27
2.700
5.500
42950
5125
5775
6325
7425
A140 AIR 2-30
3.000
6.100
44275
5375
6050
6775
8025
221
A140 AIR
AIR A1: 1 křídlo MAX. HMOTNOST 200 kg
AIR A2: 2 křídlo MAX. HMOTNOST 120+120 kg
NEPŘETRŽITÝ PROVOZ - Samonosné
SD KEEPER klávesnice není obsažen
FAAC AIR A1
A
Vp
Lt
B
C
D
E
F
A140 AIR A1-07
700
1,500
34825
2350
2800
3175
3475
A140 AIR A1-08
800
1,700
35750
2475
2950
3325
3650
A140 AIR A1-09
900
1,900
36650
2650
3125
3500
3850
A140 AIR A1-10
1.000
2,100
37550
2800
3250
3650
4050
A140 AIR A1-11
1.100
2.300
38450
2950
3400
3800
4225
A140 AIR A1-12
1.200
2.500
39375
3125
3725
3950
4425
A140 AIR A1-13
1.300
2.700
40275
3250
4050
4125
4625
A140 AIR A1-14
1.400
2.900
41200
3400
4175
4275
4825
A140 AIR A1-15
1,500
3.100
42100
3575
4350
4425
5000
A140 AIR A1-16
1.600
3.300
43025
3725
4500
4700
5225
A140 AIR A1-17
1,700
3.500
43900
3900
4650
4750
5425
5575
A140 AIR A1-18
1.800
3.700
44825
4050
4825
4900
A140 AIR A1-19
1,900
3.900
45725
4350
5150
5050
5775
A140 AIR A1-20
2.000
4.100
46650
4650
5425
5225
5975
A140 AIR A1-22
2.200
4.500
48425
4975
5750
5500
6375
A140 AIR A1-24
2.400
4.900
50225
5275
6050
5800
6775
A140 AIR A1-25
2.500
5.100
51100
5600
6375
5950
6950
A140 AIR A1-27
2.700
5.500
52875
5925
6675
6250
7375
A140 AIR A1-30
3.000
6.100
2.221,00
248,00
279,00
268,00
318,00
FAAC AIR A2
A
Vp
Lt
B
C
D
E
F
A140 AIR A2-08
800
1,700
39750
3775
4150
3325
3650
A140 AIR A2-09
900
1,900
40675
3950
4375
3500
3850
A140 AIR A2-10
1.000
2,100
41550
4150
4550
3650
4050
A140 AIR A2-11
1.100
2.300
42475
4300
4775
3800
4225
A140 AIR A2-12
1.200
2.500
43375
4475
5000
3950
4425
A140 AIR A2-13
1.300
2.700
44275
4675
5225
4125
4625
A140 AIR A2-14
1.400
2.900
45175
4850
5450
4275
4825
A140 AIR A2-15
1,500
3.100
46100
5000
5675
4425
5000
A140 AIR A2-16
1.600
3.300
47000
5200
5900
4600
5225
A140 AIR A2-17
1,700
3.500
47875
5375
6125
4750
5425
A140 AIR A2-18
1.800
3.700
48775
5550
6325
4900
5575
A140 AIR A2-19
1,900
3.900
49700
5725
6550
5050
5800
A140 AIR A2-20
2.000
4.100
50625
5900
6775
5225
5975
A140 AIR A2-22
2.200
4.500
52400
6250
7225
5500
6375
A140 AIR A2-24
2.400
4.900
54175
6575
7675
5800
6775
A140 AIR A2-25
2.500
5.100
55075
6750
7900
5950
6950
A140 AIR A2-27
2.700
5.500
56850
7075
8325
6250
7375
A140 AIR A2-30
3.000
6.100
59525
7575
9000
6700
7950
44,5
A Model
C Cena krytu v přírodním hliníku H100
D Cena krytu v ELOX hliníku H100
E Cena krytu v přírodním hliníku H140
F Cena krytu v ELOX hliníkuH140
Lt= 2Vp + 100
2
mezilehlé podpěry
77,5
UPOZORNĚNÍ: pro hlavní profily o délce více než 3.000 mm použijte prosím
140
166,5
222
min. 20
FAAC A140 AIR A1/A2 - Kód položky 105269
7
Automatické dveře
ELEKTROMECHANICKÝ ZÁMEK S VNITŘNÍM UVOLNĚNÍM
• Zajistí křídla zamčené pozici
• Systém působí mechanicky na zámek a pošle příkaz k otevření do E150 ŘÍDÍCÍ JEDNOTKY
• Pro standardní provoz, zámek je aktivní pouze v režimech NOC a JEDNOSMĚRNÝ PROVOZ
Pokud je vyžadováno, zámek může být aktivní dokonce v automatickém režimu
SNÍMAČ ZÁMKU
• Módy baterií:
- pouze otevření
- pouze zavření
- nepřetržitý provoz (s možností výběru poslední akce před vybitím)
• WAKE UP zařízení - při zapnutí -při vybití baterie - provede několik cyklů (otevření/zavření) řízených nouzovým zařízením (aktivováno alespoň po 3 sekundy)
viz. strana 224
SPECIFICKÉ PŘISLUŠENSTVÍ PRO SKLENĚNÁ KŘÍDLA
viz. strana 225
223
A140 AIR
SPECIFICKÉ PŘISLUŠENSTVÍ PRO A140 AIR MODEL
Elektromechanický zámek motoru s
vnitřním uvolněním pro AIR
Bodové fotobuňky XFA
Záložní baterie
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
103335
2 750 Kč
785184
1 970 Kč
křídla
103334
3 350 Kč
Kód položky
Cena
103330
543 Kč
Profil uchycení křídla AIR
(3 m tyč - 4-ks v balení)
Podložka pod vozík pro A140 AIR
(4-ks v balení, pro 2 mobilní křídla)
křídlo(3 m tyč)
390707 nutný)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390991
1 075 Kč
390990
575 Kč
390707
543 Kč
Kartáč pro spodní profil
H19
(3 m tyč)
H25
(3 m tyč)
Kód položky
Cena
Kód položky
Cena
uchycením
390707 nutný)
Kód položky
390771
Cena
708 Kč
položky 390707 nutný) for
samonosné version.
Kód položky
390772
Cena
820 Kč
Bezdrátový ovladač TF1
(pro nastavení BFRM a XMA1
radaru)
Radar šetřící energii XMA1 s
duální technologií, mikrovlnný
a infračervený aktivní s
bezpečnostním s prahem, programovatelný
Spotfinder zařízení pro identifikaci
polohy bezpečnostní infračervené
clony
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
224
785541
683 Kč
785186
7 323 Kč
390794
208 Kč
709982
365 Kč
785187
1963 Kč
709981
340 Kč
Automatické dveře
SPECIFICKÉ PŘISLUŠENSTVÍ PRO SKLENĚNÁ KŘÍDLA (NE pro TELESkOPICké MODELy)
Profil pro uchycení skleněného
křídla (tloušťka 10+11 mm)
přírodní hliník (délka 1 m)
(tloušťka 10+11 mm)
eloxováný hliník (ldélka 1 m)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390710
1 163 Kč
390711
1 830 Kč
390712
2 703 Kč
eloxovaný hliník (délka 2 m)
eloxovaný hliník (délka 3 m)
Pár vodících kamenů pro skleněné
křídlo
(délka 120 mm každý)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390714
2 045 Kč
390715
3 005 Kč
390713
1 350 Kč
722189
103 Kč
225
930
930
930 NSF
automatizovaný systém pro posuvné dveře, jedno a dvoukřídlé
Řada automatizovaných sytémů FAAC 930 je dodávána v délkách a konfiguracích dle požadavků zákazníka.
Nabídka obsahuje různé modely, které se liší ve verzích pro jednoduché nebo dvojité křídlo a pro samonosné vlastnosti hlavního
profilu.
Model
930 NSF1
930 NSF2
930 NSFA1
930 NSFA2
Křídlo
1
2
1
2
Šířka průchodu
mm
700 až 3.000
800 až 3.000
700 až 3.000
800 až 3.000
kg
120
80 + 80
120
80 + 80
Samonosné
ne
ne
ano (max. 3,000)
ano (max 3.000)
Aplikace
Automatizovaný systém FAAC MOD. 930 NSF se skládá s následujících prvků:
PODPŮRNÝ PROFIL
• Z lisovaného hliníku
• Rozměry (výška x hloubka) 170 x 173 mm
• Vodící profil z plastu pro nízkou hlučnost
PŘEDNÍ KRYT
• K dispozici z přírodního a eloxovaného hliníku
• Závěsné sedlo na podpůrném profilu, izolovaný od vibrujících
podpor (kryt lze otevřít rotací směrem nahoru )
• Kryt může být “uzamčen” v otevřené poloze pomocí rozšíření /
kolébce sedla
transformátorem
• Přenosová kladka se zařízením pro šroubové nastavení
utahování řemene
• Elektricky poháněný řemen
• Pohyblivý ramena z lisovaného hliníku
• 2 vozíky (verze NSF1-NSFA1) nebo 4 vozíky
(verze NSF2-NSFA2)
VOZÍKY
• Konstrukce z galvanizované oceli
• Posuvné kolečko s ocelovými ložisky
• Proti- jezdec s nylonovými ložisky
• ± 10 mm nastavení výšky od vystředění
• ± 15 mm boční nastavení
• Profil uchycení křídla s lisovaného hliníku 33 mm
POHONNÁ JEDNOTKA. SESTAVENÁ Z:
• 24 V DC motor s převodovkou s optickým enkodér
• 930 SDM řídící jednotka s mikroprocesorem
• Napájení jednotky s nízkou spotřebou energie s toroidním
930 SDM řídící jednotka
• Mikroprocesorové řízení
• Odnímatelné svorkovnice
• Programování SD KEEPER klávesnicí nebo osobním počítačem
(RS-232)
- Identifikace otevřené/zavřené pozice
- Měření váhy křídla a tření
- Výběr rychlosti, optimálního zrychlení a zpomalení
- Test fotobuněk
- Ochrana proti přivření při150 N
228
• Zařízení pro nastavení rychlosti a SET UP spuštění přímo na
desce (bez nutnosti vnějších programátorů)• Funkce reset
• 3 konfigurovatelné výstupní kontakty
• 2 konfigurovatelné kontakty vstupů při mimořádných
událostech
• Funkce blokování
• Funkce“Osvětlení”
• Funkce “Dva uživatelé procházející současně”
• Funkce “Okamžitého zavření”
Automatické dveře
SD KEEPER klávesnice
(standardní dodávka)
• SD-KEEPER klávesnicí je vybavena tlačítky (pro výběr provozních programů) a
LED diody (pro zobrazení diagnostiky)
• Dostupné programy:
• Manualní režim
• Automatický režim
• Noční režim
• Otevřeno
• jednosměrný provoz
• Prostřednictvím kombinace blikajících LED diod, může být vysledována příčina
alarmu dveří
• Funkce reset
• Provoz lze vypnout pomocí propojky nebo kombinací kláves
• SD-KEEPER klávesnice je přednastavená zabudování programovací displeje
Ovládací
klávesnice
(volitelný) -pro přidání k SD KEEPER klávesnici
Programovací displej má následující hlavní funkce:
•
•
•
•
•
•
•
•
•
•
•
•
Konfigurace 3 výstupů on the 940 SDM CONTROL UNIT
Popis
Napájení
Spotřeba
Frekvence použití
Pohonnán jednotka
Pohon
Otevírací a zavírací rychlost
Nouzový otevírací a zavírací rychlost
Čas pauzy
Statická síla
Testování fotobuněk
Třída krytí
• Konfigurace 2 nouzových výstupů on the 940 SDM
CONTROL UNIT
Kód položky
790829
Cena
1 440 Kč
230 Vac (+6% to -10%) 50/(60)Hz
100 W
100%
Elektricky poháněmým ozubeným hřebenem
VP x 2 + 100 mm
Nastavitelné (2 křídla) od 20 až 180 cm/s
Nastavitelné
Nastavitelné od 0 až 30 s
150 N (samoučící se nastavení)
Nastavitelné (2 křídla) od 20 cm až do celkového otevření
IP31 (pouze pro vnitřní použití)
- 20°C až + 55°C
229
930 NSF
Tabulka 1:
Model 930 NSF
1 Podpůrný profil
2Kryt
4.Zavírací profil Mod. NSF
5Hřeben
Tabulka 2:
930 NSFA model se samonosným profilem
1 Podpůrný profil
2Kryt
4 Zavírací profil Mod. NSFA
5Hřeben
6 Samonosný profil
230
(doporučeno 2500 mm max.)
Automatické dveře
Výškové rozměry pro rámové křídlo
231
930 NSF
232
Výškové rozměry pro rámové křídlo v Samonosné VERzi
Automatické dveře
Rozměry pro uchycení skleněného křídla
Vzorec pro výpočet výšky
skleněného křídlo, tl. 10 mm
Poznámka: Rozměry v mm.
233
930 NSF
FAAC 930 NSF1/NSF2 - Kód položky 105295
NSF1: 1 křídlo max. hmotnost 120 kg
NSF2: 2 křídla max. hmotnost 80+80 kg
SD KEEPER klávesnice a profil uchycení křídla součástí
Lt= 2Vp + 100
A Model
C Cena krytu NSF kryt v přírodním hliníku
D Cena krytu NSF v eloxovaném hliníku
FAAC 930 NSF1
A
930 NSF1-07
930 NSF1-08
930 NSF1-09
930 NSF1-10
930 NSF1-11
930 NSF1-12
930 NSF1-13
930 NSF1-14
930 NSF1-15
930 NSF1-16
930 NSF1-17
930 NSF1-18
930 NSF1-19
930 NSF1-20
930 NSF1-22
930 NSF1-24
930 NSF1-25
930 NSF1-27
930 NSF1-30
Vp
rozměry
Lt
700
800
900
1.000
1.100
1.200
1.300
1.400
1,500
1.600
1,700
1.800
1,900
2.000
2.200
2.400
2.500
2.700
3.000
1,500
1,700
1,900
2,100
2.300
2.500
2.700
2.900
3.100
3.300
3.500
3.700
3.900
4.100
4.500
4.900
5.100
5.500
6.100
B
ceny
C
30325
30550
30775
31000
31500
31700
31900
32150
32575
33150
33425
33650
34025
34300
34900
35475
36050
36925
37950
2175
2325
2475
2600
2750
2900
3050
3200
3325
3475
3625
3775
4050
4350
4650
4925
5225
5500
5800
B
ceny
C
D
2600
2750
2900
3050
3200
3475
3775
3925
4050
4200
4350
4500
4775
5075
5375
5650
5950
6250
6525
FAAC 930 NSF2
A
930 NSF2-08
930 NSF2-09
930 NSF2-10
930 NSF2-11
930 NSF2-12
930 NSF2-13
930 NSF2-14
930 NSF2-15
930 NSF2-16
930 NSF2-18
930 NSF2-20
930 NSF2-22
930 NSF2-24
930 NSF2-25
930 NSF2-27
930 NSF2-30
Vp
rozměry
Lt
800
900
1.000
1.100
1.200
1.300
1.400
1,500
1.600
1.800
2.000
2.200
2.400
2.500
2.700
3.000
1,700
1,900
2,100
2.300
2.500
2.700
2.900
3.100
3.300
3.700
4.100
4.500
4.900
5.100
5.500
6.100
33200
33400
33650
34125
34350
34575
34775
35350
35925
36500
37075
37800
38375
38975
39975
41100
2325
2475
2600
2750
2900
3050
3200
3325
3475
3775
4350
4650
4925
5225
5500
5800
D
2750
2900
3050
3200
3475
3775
3925
4050
4200
4500
5075
5375
5650
5950
6250
6525
234
Automatické dveře
FAAC 930 NSFA1/NSFA2 - Kód položky 105295
NSFA1: 1 křídlo max. hmotnost 120 kg
NSFA2: 2 křídla max. hmotnost 80+80 kg
SD KEEPER klávesnice a profil uchycení křídla součástí
A Model
Lt Délka hlavního profilu (celková délka)mm
C Cena krytu NSF kryt v přírodním hliníku
D Cena krytu NSF v eloxovaném hliníku
FAAC 930 NSFA1
A
930 NSFA1-07
930 NSFA1-08
930 NSFA1-09
930 NSFA1-10
930 NSFA1-11
930 NSFA1-12
930 NSFA1-13
930 NSFA1-14
930 NSFA1-15
930 NSFA1-16
930 NSFA1-17
930 NSFA1-18
930 NSFA1-19
930 NSFA1-20
930 NSFA1-22
930 NSFA1-24
930 NSFA1-25
930 NSFA1-27
930 NSFA1-30
Vp
rozměry
Lt
700
800
900
1.000
1.100
1.200
1.300
1.400
1,500
1.600
1,700
1.800
1,900
2.000
2.200
2.400
2.500
2.700
3.000
1,500
1,700
1,900
2,100
2.300
2.500
2.700
2.900
3.100
3.300
3.500
3.700
3.900
4.100
4.500
4.900
5.100
5.500
6.100
B
ceny
C
D
34025
34300
34600
34875
35300
35600
35875
36625
37350
38050
38800
39225
39650
39950
40675
42125
43575
45750
48075
2175
2325
2475
2600
2750
2900
3050
3200
3325
3475
3625
3775
4050
4350
4650
4925
5225
5500
5800
2600
2750
2900
3050
3200
3475
3775
3925
4050
4200
4350
4500
4775
5075
5375
5650
5950
6250
6525
B
ceny
C
D
FAAC 930 NSFA2
A
930 NSFA2-08
930 NSFA2-09
930 NSFA2-10
930 NSFA2-11
930 NSFA2-12
930 NSFA2-13
930 NSFA2-14
930 NSFA2-15
930 NSFA2-16
930 NSFA2-18
930 NSFA2-20
930 NSFA2-22
930 NSFA2-24
930 NSFA2-25
930 NSFA2-27
930 NSFA2-30
Vp
rozměry
Lt
800
900
1.000
1.100
1.200
1.300
1.400
1,500
1.600
1.800
2.000
2.200
2.400
2.500
2.700
3.000
1,700
1,900
2,100
2.300
2.500
2.700
2.900
3.100
3.300
3.700
4.100
4.500
4.900
5.100
5.500
6.100
37000
37300
37575
38000
38300
38575
39325
40175
40900
42050
42775
43625
45100
46625
48850
51300
2325
2475
2625
2750
2900
3050
3200
3325
3475
3775
4350
4650
4925
5225
5500
5800
2750
2900
3050
3200
3475
3775
3925
4050
4200
4500
5075
5375
5650
5950
6250
6525
235
930 NSF
Elektro-mechanických ZÁMEK S VNITŘNÍm UVOLNĚNÍm
• Zajistí křídla v zamčené pozici
• Kompletní s ovládacím panelem s konektorem pro spojení do 930 SDM ŘÍDICÍ JEDNOTKY
• Systém provozuje zámek mechanicky a odešle příkaz k otevření do 930 SDM ŘÍDICÍ JEDNOTKY
• Pro standardní provoz, zámek je aktivní pouze v režimech NOC a JEDNOSMĚRNÝ PROVO
• Pokud je vyžadováno, zámek může být aktivní dokonce v automatickém režimu
SNÍMAČ ZÁMKU
• Módy baterií:
- pouze otevření
- pouze zavření
- nepřetržitý duty (with the possibility of selecting the last operation before discharge)
SPECIFICKÉ PŘISLUŠENSTVÍ PRO RÁMOVÁ KŘÍDLA, viz. strana 299
236
Automatické dveře
SPECIFICKÉ PŘISLUŠENSTVÍ
Elektromechanický zámek s
vnitřním uvolněním pro 1 nebo dvě
křídla
křídla
Záložní baterie s kontrolou nabíjení
Proudloužení kabelu pro baterie (s
V.P. větší než 2,300 mm)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390739
2 905 Kč
751055
163 Kč
202303
543 Kč
390667
2 703 Kč
Podpora pro instalaci radaru BFR2
Zavírací profil mod. SM/NSF
přírodní hliník
(3 m tyč)
Zavírací profil mod. sm/nsf
eloxovaný hliník
(3 m tyč)
Hřeben for zavírací profil
mod. NSF/NSFA
(3 m tyč)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
105274
148 Kč
Podpěry krytu
Kód položky
Cena
390643
580 Kč
105272
530 Kč
105273
618 Kč
709982
365 Kč
křídlo(3 m tyč)
390707 nutný)
Pár spodních vodících kamenů
(spodní vodící profil kód položky
390707 nutný)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390707
543 Kč
390794
208 Kč
390771
708 Kč
237
930 NSFA
SPECIFICKÉ PŘISLUŠENSTVÍ FOR Samonosné MODELy
Pár bočních upevňovacích desek
Zavírací profil - přírodní hliník mod.
NSFA
(3 m tyč)
Zavírací profil - eloxovaný hliník
mod. NSFA
(3 m tyč)
mod. NSF/NSFA
(3 m tyč)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390644
543 Kč
105276
795 Kč
105275
948 Kč
709982
365 Kč
Podpora pevného křídla
(1m tyč)
křídlo (3 m tyč)
390707 nutný)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
238
105352
468 Kč
390707
543 Kč
390794
208 Kč
390771
708 Kč
940
239
940
Automatizovaný systém pro posuvné dveře, středně těžké, jedno a dvoukřídlé, TELESCOPICké křídla a se zdvojeným motorem
modely: sm - sma - smd - smda - smt - smta
Řada automatizovaných systémů FAAC 940 je dodávána v délkách a kofiguracích podle požadavků zákazníka.
Nabídka se sestává z různých modelů pro otevírání jedno a dvou křídlých dveří a s nebo bez samonosného hlavního profilu , s jedním
nebo dvojitým motorem a pro jedny nebo dvě teleskopické křídla.
Model
Křídlo
940SM1
940SM2
940SMA1
940SMA2
940SMD1
940SMD2
940SMDA1
940SMDA2
940SMT2
940SMT4
940SMTA2
940SMTA4
1
2
1
2
1
2
1
2
1 tel.
2 tel.
1 tel.
2 tel.
kg
140
110 + 110
140
110 + 110
250
180 + 180
250
180 + 180
110 + 110
60 + 60 + 60 + 60
110 + 110
60 + 60 + 60 + 60
Šířka průchodu
mm
700 až 3,000
800 až 3,000
700 až 3,000
800 až 3,000
700 až 3,000
800 až 3,000
700 až 2,900
800 až 3,000
1,100 až 3,000
1,400 až 4,000
1,100 až 3,000
1,400 až 4,000
Samonosné
ne
ne
ano (max. 3.000)
ano (max. 3.000)
ne
ne
ano (max. 3.000)
ano (max. 3.000)
ne
ne
ano (max. 3.000)
ano (max. 3.000)
Aplikace
Automatizovaný systém FAAC MOD. 940 SM se skládá s následujících prvků:
Podpůrný profil
• Z lisovaného hliníku
• Určeny buď pro instalaci na stěnu nebo na strop
• Vodící lišta pro vozíky s plastu pohlcující vibrace
přední kryt
• K dispozici z přírodního a eloxovaného hliníku
• Závěsné sedlo na podpůrném profilu, izolovaný od vibrujících podpor
(kryt lze otevřít rotací směrem nahoru )
• Kryt může být “uzamčen” v otevřené poloze pomocí rozšíření / kolébce
sedla
Ve vztahu do modelu, jeden z následujících modulů pohonu:
SM pohonný MODUL. Sestavený z:
• Pohonná jednotka s nízkou spotřebou energie a s toroidním
transformátorem
• Přenosová kladka se zařízením pro šroubové nastavení utažení řemene
• 2 vozíky (verze SM1-SMA1) nebo 4 vozíky (verze SM2-SMA2)
SMD pohonný MODUL. Sestavený z:
• 2 24 V dc motory s převodovkou s 1 optickým enkodér
• 940 SDM řídící jednotka s mikroprocesorem s řídící jednotkou pro
240
druhý motor
• Pohonná jednotka s nízkou spotřebou energie a s toroidním
transformátorem
• Přenosová kladka se zařízením pro šroubové nastavení utažení řemene
• 2 vozíky (verze SMD1-SMDA1) nebo 4 vozíky (verze SMD2-SMDA2)
SMT pohonný MODUL. Sestavený z:
• Přenosov kladka ma straně motoru pro SMT verzi
• Přenosová kladka, pro opačnou stranu motoru,
pro SMT verzi, opatřen zařízením na přizpůsobení napnutí řemene se
šroubem
• 2 el. poháněné řemeny (rychlý a pomalý řemen)
• 4 vozíky (verze SMT2-SMTA2) nebo 8 vozíků (verze SMT4-SMTA4)
• Mechanický systém pro spojení pomalého křídla zpomalovacího
řemene.
vozíky
• Konstrukce z galvanizované oceli
• 2 ocelová posuvné kola s ložisky
• Nylonový proti-jezdec s ložizky
• ± 10 mm nastavení výšky se šroubem
• ± 15 mm boční nastavení
• Profil uchycení křídla z lisovaného hliníku 50 mm
Automatické dveře
940 SDM řídící jednotka
• Mikroprocesorové řízení
• Odnímatelná svorkovnice
• Programování pomocí SD KEEPER klávesnice nebo osobního
počítače (RS-232)
• Zařízení pro nastavení rychlosti a SET UP spuštění přímo na
desce (bez nutnosti vnějšího programátor)
• tradiční ovladač je možné použít
· Identifikace otevřené a zavřené pozice
· Měření hmotnosti křídla a tření
· Výběr rychlosti, optimálního zrychlení a zpomalení
· Samotestování fotobuněk
• Funkce RESET
• 3 nastavitelné výstupní kontakty
• 2 konfigurovatelné kontakty vstupů při nouz. událostech
• Blokování
• Funkce “Osvětlení”
• Funkce “Dva uživatelé zároveň procházející” • Funkce “Okamžité zavření”
SD KEEPER klávesnice
(standardní dodávka)
• SD-KEEPER klávesnice je vybavena tlačítky (pro výběr
provozních programů) a LED diodami (pro zobrazení
diagnostiky)
• Nabízené programy:
• Manuální
• Automatický
• Noční
• Otevřeno
• Jednosměrný
• Prostřednictvím kombinace blikajících LED diod, příčina
poruchy dveří
Alarm může být zpětně dohledán.
• Funkce reset
• Provoz lze vypnout pomocí propojky nebo kombinací kláves
• SD-KEEPER klávesnice je přednastavená pro zabudování
programovacího displeje
(volitelný) - Pro přidání k SD KEEPER klávesnici
Programovací displejobsahuje tyto hlavní funkce:
•
•
•
•
•
•
•
•
•
Popis
Napájení
Spotřeba
Frekvence použití
Pohonnán jednotka
Pohon
Rychlost otevírání / zavírání
Rychlost nouzového otevření / zavření
Čas pauzy
Statická síla
Testování fotobuněk
Třída krytí
•
•
•
•
•
•
Konfigurace 3 výstupů on the
940 SDM CONTROL UNIT
Konfigurace 2 nouzových výstupů on the
940 SDM CONTROL UNIT
Diagnostický display
Zobrazení počtu provedených cyklů
Kód položky
790829
Cena
1 440 Kč
230 Vac (+6% až -10%) 50/(60)Hz
100 W
100%
Elektricky poháněmým ozubeným hřebenem
VP x 2 + 100 mm
Nastavitelné (2 křídla) od 20 až 180 cm/s
Nastavitelné
Nastavitelné od 0 až 30 s
150 N (samoučící se nastavení)
Nastavitelné (2 křídla) od 10% až 90% celkového otevření
standard
Standard (může být odpojeno)
- 20° C až + 55° C
241
940
Tabulka 1:
Model SM/SMD (H=180)
1 Podpůrný profil
2Kryt
4 Zavírací profil Mod. SM
5Hřeben
Tabulka 2:
Samonosný model SM/SMD (H=205)
1 Podpůrný profil
2Kryt
4 Zavírací profil Mod. SMA
5Hřeben
6 Samonosný profil
242
Automatické dveře
Tabulka 3:
Samonosný model SMT (H=205)
1 Podpůrný profil
2 Telescopic profile
3Kryt
4 Zavírací profil mod. SM
5Hřeben
Tabulka 4:
Samonosný telescopický model SMTA (H=205)
1 Podpůrný profil
2 Telescopic profile
3 Samonosný profil
4Kryt
5 Zavírací profil SMA
6 Zavírací profil SMTA
7Hřeben
243
940
Verze h=180 (SM/SMD)
HA=(LH-16,5) +/- 10mm.
LH (doporučeno
2500
mm max.)
LH (m .
500 mm.)
výškové rozměty
rámové křídlo
Alternativně s vodícími kameny s
držákem
HA=(LH-15,15) +/- 10mm.
244
Automatické dveře
verze h=205 (SMA/SMDA/SMT/SMTA)
LH (recommended 2500 mm max.)
výškové rozměry
rámové křídlo
Alternativně s vodícími kameny s
držákem
245
940
Vzorec do výpočet výšky 10 mm
tlustého skla
246
LH (doporučeno 2500 mm max.)
Rozměry pro uchycení sklenĚného křídla
SM1: 1 křídlo max. hmotnost 140 kg
SM2: 2 křídla max. hmotnost 110+110 kg
SD KEEPER KLÁVESNICE není obsažena
A Model
Lt= 2Vp + 100
Lt Délka hlavního profilu (celková délka)
mm
C Cena krytu v přírodním hliníku
D Cena krytu v exlovaném hliníku
Automatické dveře
FAAC 940 SM1/SM2 - Kód položky 105283
FAAC 940 SMD1
A
940SM1-07
940SM1-08
940SM1-09
940SM1-10
940SM1-11
940SM1-12
940SM1-13
940SM1-14
940SM1-15
940SM1-16
940SM1-17
940SM1-18
940SM1-19
940SM1-20
940SM1-22
940SM1-24
940SM1-25
940SM1-27
940SM1-30
rozměry
Vp
Lt
700
800
900
1.000
1.100
1.200
1.300
1.400
1,500
1.600
1,700
1.800
1,900
2.000
2.200
2.400
2.500
2.700
3.000
1,500
1,700
1,900
2,100
2.300
2.500
2.700
2.900
3.100
3.300
3.500
3.700
3.900
4.100
4.500
4.900
5.100
5.500
6.100
B
34325
34800
35275
35775
36250
36725
37200
37675
38150
38650
39125
39575
40050
40525
41475
42425
42900
43850
45250
ceny
C
3375
3550
3700
3875
4050
4200
4375
4550
4700
4875
5050
5200
5375
5550
5850
6175
6325
6650
7125
D
3675
3875
4100
4275
4500
4700
4900
5125
5325
5550
5750
5925
6150
6350
6775
7200
7400
7825
8450
FAAC 940 SMD2
A
940SM2-08
940SM2-09
940SM2-10
940SM2-11
940SM2-12
940SM2-13
940SM2-14
940SM2-15
940SM2-16
940SM2-18
940SM2-20
940SM2-22
940SM2-24
940SM2-25
940SM2-27
940SM2-30
Vp
800
900
1.000
1.100
1.200
1.300
1.400
1,500
1.600
1.800
2.000
2.200
2.400
2.500
2.700
3.000
rozměry
Lt
1,700
1,900
2,100
2.300
2.500
2.700
2.900
3.100
3.300
3.700
4.100
4.500
4.900
5.100
5.500
6.100
B
39050
39525
40000
40500
40975
41450
41925
42400
42875
43750
44775
45725
46675
47150
48100
49500
ceny
C
3550
3700
3875
4050
4200
4375
4550
4700
4875
5200
5550
5850
6175
6325
6650
7125
D
3875
4100
4275
4500
4700
4900
5125
5325
5550
5925
6350
6775
7200
7400
7825
8450
247
940
FAAC 940 SMA1/SMA2 - Kód položky 105280
SMA1: 1 křídlo max. hmotnost 140 kg
SMA2: 2 křídla max. hmotnost 110+110 kg
SD KEEPER klávesnice obsažena
prosím použijte střední podpory
A Model
Lt Délka hlavního profilu(celková délka) mm
D Cena krytu v eloxováném hliníku
Lt= 2Vp + 100
FAAC 940 SMA1
A
940SMA1-07
940SMA1-08
940SMA1-09
940SMA1-10
940SMA1-11
940SMA1-12
940SMA1-13
940SMA1-14
940SMA1-15
940SMA1-16
940SMA1-17
940SMA1-18
940SMA1-19
940SMA1-20
940SMA1-22
940SMA1-24
940SMA1-25
940SMA1-27
940SMA1-30
Vp
700
800
900
1.000
1.100
1.200
1.300
1.400
1,500
1.600
1,700
1.800
1,900
2.000
2.200
2.400
2.500
2.700
3.000
rozměry
Lt
1,500
1,700
1,900
2,100
2.300
2.500
2.700
2.900
3.100
3.300
3.500
3.700
3.900
4.100
4.500
4.900
5.100
5.500
6.100
B
39945
40930
41890
42850
43810
44793
45753
46713
47673
48658
49590
50575
51535
52520
54415
56308
57243
59135
61963
ceny
C
3383
3535
3713
3888
4040
4193
4393
4545
4698
5000
5050
5203
5378
5555
5858
6160
6338
6640
7120
D
3688
3888
4090
4293
4495
4698
4925
5125
5328
5555
5758
5935
6135
6363
6768
7198
7398
7828
8460
FAAC 940 SMA2
A
940SMA2-08
940SMA2-09
940SMA2-10
940SMA2-11
940SMA2-12
940SMA2-13
940SMA2-14
940SMA2-15
940SMA2-16
940SMA2-18
940SMA2-20
940SMA2-22
940SMA2-24
940SMA2-25
940SMA2-27
940SMA2-30
Vp
800
900
1.000
1.100
1.200
1.300
1.400
1,500
1.600
1.800
2.000
2.200
2.400
2.500
2.700
3.000
rozměry
Lt
1,700
1,900
2,100
2.300
2.500
2.700
2.900
3.100
3.300
3.700
4.100
4.500
4.900
5.100
5.500
6.100
B
45173
46158
47093
48075
49035
49995
50955
51940
52900
54768
56738
58630
60525
61485
63353
66205
ceny
C
3535
3713
3888
4040
4193
4393
4545
4698
4898
5203
5555
5858
6160
6338
6640
7120
D
3888
4090
4293
4495
4698
4925
5125
5328
5555
5935
6363
6768
7198
7398
7828
8460
248
VAROVÁNÍ: pro hlavní profily s délkou přes 3,000 mm
Automatické dveře
FAAC 940 SMD1/SMD2 - Kód položky 105283
A Model
D Cena krytu v eloxovaném hliníku
SMD1: 1 křídlo max. hmotnost 250 kg
SMD2: 2 křídla max. hmotnost 180+180 kg
DVOJITÝ MOTOR - NEPŘETRŽITÝ PROVOZ
Lt= 2Vp + 200 se 700 ≤ Vp ≤ 1100 - Lt= 2Vp + 100 se Vp > 1100
FAAC 940 SMD1
A
940SMD1-07 940SMD1-08
940SMD1-09
940SMD1-10
940SMD1-11
940SMD1-12
940SMD1-13
940SMD1-14
940SMD1-15
940SMD1-16
940SMD1-17
940SMD1-18
940SMD1-19
940SMD1-20
940SMD1-22
940SMD1-24
940SMD1-25
940SMD1-27
940SMD1-29
Vp
700
800
900
1.000
1.100
1.200
1.300
1.400
1,500
1.600
1,700
1.800
1,900
2.000
2.200
2.400
2.500
2.700
2.900
rozměry
Lt
1.600
1.800
2.000
2.200
2.400
2.500
2.700
2.900
3.100
3.300
3.500
3.700
3.900
4.100
4.500
4.900
5.100
5.500
5.900
B
46325
46875
47400
48050
36250
36725
37200
37675
38150
38650
39125
39575
40050
40525
41475
42425
42900
43850
45250
ceny
C
3475
3625
3800
3975
4050
4200
4375
4550
4700
4875
5050
5200
5375
5550
5850
6175
6325
6650
7125
D
3775
4000
4200
4375
4500
4700
4900
5125
5325
5550
5750
5925
6150
6350
6775
7200
7400
7825
8450
FAAC 940 SMD2
A
940SMD2-08
940SMD2-09
940SMD2-10
940SMD2-11
940SMD2-12
940SMD2-13
940SMD2-14
940SMD2-15
940SMD2-16
940SMD2-18
940SMD2-20
940SMD2-22
940SMD2-24
940SMD2-25
940SMD2-27
940SMD2-30
Vp
800
900
1.000
1.100
1.200
1.300
1.400
1,500
1.600
1.800
2.000
2.200
2.400
2.500
2.700
3.000
rozměry
Lt
1,700
1,900
2,100
2.300
2.500
2.700
2.900
3.100
3.300
3.700
4.100
4.500
4.900
5.100
5.500
6.100
B
39050
39525
40000
40500
40975
41450
41925
42400
42875
43750
44775
45725
46675
47150
48100
49500
ceny
C
3550
3700
3875
4050
4200
4375
4550
4700
4875
5200
5550
5850
6175
6325
6650
7125
D
3875
4100
4275
4500
4700
4900
5125
5325
5550
5925
6350
6775
7200
7400
7825
8450
249
940
FAAC 940 SMT2/SMT4 - Kód položky 105282
FAAC 940 SMT2
A
940SMT2-11
940SMT2-12
940SMT2-13
940SMT2-14
940SMT2-15
940SMT2-16
940SMT2-17
940SMT2-18
940SMT2-19
940SMT2-20
940SMT2-22
940SMT2-24
940SMT2-26
940SMT2-28
940SMT2-30
FAAC 940 SMT4
A
940SMT4-14
940SMT4-15
940SMT4-16
940SMT4-17
940SMT4-18
940SMT4-19
940SMT4-20
940SMT4-22
940SMT4-24
940SMT4-26
940SMT4-28
940SMT4-30
940SMT4-32
940SMT4-34
940SMT4-36
940SMT4-38 940SMT4-40
rozměry
Vp
1.100
1.200
1.300
1.400
1,500
1.600
1,700
1.800
1,900
2.000
2.200
2.400
2.600
2.800
3.000
rozměry
Vp
1.400
1,500
1.600
1,700
1.800
1,900
2.000
2.200
2.400
2.600
2.800
3.000
3.200
3.400
3.600
3.800
4.000
Lt
B
1.750
1,900
2.050
2.200
2.350
2.500
2.650
2.800
2.950
3.100
3.400
3.700
4.000
4.300
4.600
49950
50400
50875
51350
51800
52250
52725
53200
53650
54125
55100
56025
57000
57950
58875
Lt
B
2.200
2.350
2.500
2.650
2.800
2.950
3.100
3.400
3.700
4.000
4.300
4.600
4.900
5.200
5.500
5.800
6.100
70750
71225
71675
72150
72625
73100
73550
74525
75475
76450
77400
78375
79325
80300
81250
82225
83175
ceny
C
3775
3950
4150
4350
4550
4725
4925
5125
5300
5525
5900
6275
6650
7050
7450
ceny
C
4350
4550
4725
4925
5125
5300
5525
5900
6275
6650
7050
7450
7825
8225
8575
8975
9375
D
4150
4400
4650
4900
5125
5375
5625
5850
6075
6350
6825
7300
7800
8275
8775
D
4900
5125
5375
5625
5850
6075
6350
6825
7300
7800
8275
8775
9250
9725
10225
10700
11175
250
A Model
SMT2: JEDNO TELESKOPICKÉ KŘÍDLO (1+1) Max. hmotnost 110+110 kg
SMT4: DVOJITÉ TELESKOPICKÉ KŘÍDLO (2+2) Max. hmotnost 60+60+60+60 kg
Lt= 1,5Vp + 100
Automatické dveře
FAAC 940 SMTA2/SMTA4 - Kód položky 105282
SMT2: JEDNO TELESKOPICKÉ KŘÍDLO (1+1) Max. hmotnost 110+110 kg
SMT4: DVOJITÉ TELESCOPICKÉ KŘÍDLO(2+2) Max. hmotnost 60+60+60+60 kg
VAROVÁNÍ: pro hlavní profily s délkou přes 3,000 mm prosím použijte střední podpory
A Model
Lt= 1,5Vp + 100
FAAC 940 SMTA2
A
940SMTA2-11
940SMTA2-12
940SMTA2-13
940SMTA2-14
940SMTA2-15
940SMTA2-16
940SMTA2-17
940SMTA2-18
940SMTA2-19
940SMTA2-20
940SMTA2-22
940SMTA2-24
940SMTA2-26
940SMTA2-28
940SMTA2-30
rozměry
Vp
1,100
1,200
1,300
1,400
1,500
1,600
1,700
1,800
1,900
2,000
2,200
2,400
2,600
2,800
3,000
FAAC 940 SMTA4
rozměry
A
Vp
940SMTA4-14
940SMTA4-15
940SMTA4-16
940SMTA4-17
940SMTA4-18
940SMTA4-19
940SMTA4-20
940SMTA4-22
940SMTA4-24
940SMTA4-26
940SMTA4-28
940SMTA4-30
940SMTA4-32
940SMTA4-34
940SMTA4-36
940SMTA4-38
940SMTA4-40
1,400
1,500
1,600
1,700
1,800
1,900
2,000
2,200
2,400
2,600
2,800
3,000
3,200
3,400
3,600
3,800
4,000
Lt
B
1,750
1,900
2,050
2,200
2,350
2,500
2,650
2,800
2,950
3,100
3,400
3,700
4,000
4,300
4,600
53325
54175
55075
55925
56800
57675
58525
59400
60275
61150
62900
64650
66425
68200
69950
Lt
B
2,200
2,350
2,500
2,650
2,800
2,950
3,100
3,400
3,700
4,000
4,300
4,600
4,900
5,200
5,500
5,800
6,100
75425
76150
76875
77625
78350
79075
79800
81275
82750
84200
85650
87100
88575
90025
91475
92950
94425
ceny
C
3775
3950
4150
4350
4550
4725
4925
5125
5300
5525
5900
6275
6650
7050
7450
ceny
C
4350
4550
4725
4925
5125
5300
5525
5900
6275
6650
7050
7450
7825
8225
8575
8975
9375
D
4150
4400
4650
4900
5125
5375
5625
5850
6075
6350
6825
7300
7800
8275
8775
D
4900
5125
5375
5625
5850
6075
6350
6825
7300
7800
8275
8775
9250
9725
10225
10700
11175
251
940
ELEKTROMECHANICKÝ ZÁMEK SM S VNITŘNÍM ODBLOKOVÁNÍM
• Zámek motoru zajišťuje mechanické blokování dveří v libovolné poloze
• Zámek motoru je jednotka pro jedno a dvou křídlové aplikace
• Zámek motoru působí přímo na motor mechanickým blokováním převodovky
• Je dodáván s vnitřním zařízením pro uvolnění, které v případě potřeby, umožňuje nouzové otevření
• Navrženo pro případnou instalaci externího táhla
• Ve standardním provozním režimu je zámek motoru aktivní pouze při nočním režimu
Pro konkrétní požadavky, může být zámek aktivní také JEDNOSMĚRNÉM, AUTOMATICKÉM a režimu ČÁSTEČNÉHO OTEVŘENÍ . Kromě
toho se v režimu Částečného otevření, zámek motoru aktivuje i při otevření a zavření.
SNÍMAČ ZÁMKU
• Módy baterií:
- pouze otevření
- pouze zavření
- nepřetržitý provoz (s možností výběru poslední akce před vybitím)
SPECIFICKÉ PŘISLUŠENSTVÍ PRO RÁMOVÁ KŘÍDLA, viz. strana 253
Worldwide Market Access
ATTESTATO DI CONFORMITA’ ALLE SPECIFICHE TECNICHE
N°54911-2SOCSPEC
Apparato
Sistema di automazione per porte scorrevoli pedonali
Richiedente
FAAC S.p.A.
Via Benini, 1
40069 Zola Pedrosa (BO)
ITALY
Costruttore
FAAC S.p.A.
Via Benini, 1
40069 Zola Pedrosa (BO)
ITALY
Modello / Tipo
940 SM…
Dati tecnici
230 V – 50 Hz
Informazioni aggiuntive
Motore singolo o doppio – Attivazione porte ad anta singola o
doppia
Varianti
- Serie 940 SM (motore singolo – SM1, anta singola – SM2, anta
doppia)
- Serie 940 SMD (doppio motore – SMD1, anta singola – SMD2,
anta doppia)
- Serie 940 SMA (motore singolo, autoportante – SMA1, anta
singola – SMA2, anta doppia
Doc.:C10511 Rev.: 50 Date: 2005-076-1106 Pag.: 1/1
- Serie 940 SMDA (motore singolo, autoportante – SMDA1, anta
singola – SMDA2, anta doppia
L’apparato provato è risultato
conforme alla(e) specifica(e)
Richieste del Cliente:
Prova di vita del sistema – 2.000.000 di cicli senza manutenzione
I risultati delle prove eseguite
sono riportati nel(i) rapporto(i) di
prova
Nemko SpA – Order No. 54911TRFSAF del 2005-06-28
Questo Attestato di Conformità alle Specifiche Tecniche si riferisce al(i) campione(i) provato(i), non include
la sorveglianza della produzione e non permette l’apposizione del marchio Nemko sul prodotto.
Data di emissione: 2005-06-29
…………………….
(Roberto Franza)
Questo documento è composto da 1 pagina
Nemko Spa
Via Trento e Trieste, 116
I - 20046 Biassono (MI)
252
Nemko S.p.A.
Certification Dpt.
T +39 03922012.01 r.a.
F +39 0392753240
www.nemko.com
www.nemko.it
Automatické dveře
SPECIFICKÉ PŘISLUŠENSTVÍ FOR 940 MODELy
Elektromechanický zámek s
vnitřním odblokováním
Konzola pro uchycení táhla
odblokování h=205 (potřebný pro
dveře bez krytu)
Konzola pro uchycení táhla
odblokování h=180 (potřebná pro
dveře bez krytu
křídla
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390667
2 703 Kč
390716
442 Kč
390738
442 Kč
390708
757 Kč
Profile for křídlo fitting SM
(3 m tyč)
křídlo(3 m tyč)
390707 nutný)
Zavírací profil mod. sm/nsf natural aluminium
(3 m tyč)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390718
1 325 Kč
390707
542 Kč
390794
207 Kč
105272
530 Kč
mod. NSF/NSFA
(3 m tyč)
Zavírací profil sm/nsf eloxovaný
hliník
(3 m tyč)
Přírodní hliník sm kryt
pro verzi h= 205
Přírodní hliník sm kryt
pro verzi h= 205
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
709982
365 Kč
105273
617 Kč
390703
na dotaz
390704
na dotaz
smbn KRYT z přírodního hliníku or
verze h= 180
smbn KRYT z eloxovaného hliníku
or verze h= 180
H= 205 (30 min. garantovaný
nepřetržitý provoz)
H= 180 (30 min. garantovaný
nepřetržitý provoz)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390740
na dotaz
390741
na dotaz
390706
2 905 Kč
390739
2 905 Kč
253
940
SPECIFICKÉ PŘISLUŠENSTVÍ FOR SMA/SMDA Samonosné MODELy
Pár bočních montážních konzol pro
hlavní profil, mod. SMA/SMDA
Zavírací profil SMA/NSFA eloxovaný
hliník
(3 m tyč)
Kartáš for zavírací profil
H19
(3 m tyč)
H25
(3 m tyč)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390669
1 187 Kč
105275
947 Kč
709982
365 Kč
390707 nutný)
Spodní vodící lišta pro rámové
křídlo SM/NSF
(3 m tyč)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
254
390794
208 Kč
390772
820 Kč
390707
542 Kč
709981
340 Kč
Automatické dveře
SPECIFICKÉ PŘISLUŠENSTVÍ pro SMT/SMTA TELESCOPICké MODELy
Pár bočních montážních konzol pro
hlavní profil, mod. SMTA
Zavírací profil SMTA
(3 m tyč)
Hřeben for lower guide
profile H25
(3 m tyč)
Hřeben for lower guide
profile H19
(3 m tyč)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390725
1 212 Kč
390724
1 402 Kč
709981
340 Kč
uchycením SMT (spodní vodící
profilkód položky 390707 nutný)
uchycením SMTA (spodní vodící
křídlo SM / NSF
(3 m tyč)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390772
820 Kč
390771
707 Kč
709982
340 Kč
390707
542 Kč
křídlo SM/NSF
(3 m tyč)
390707 nutný)
H25
(3 m tyč)
uchycením SMTA (spodní vodící
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390707
542 Kč
390794
207 Kč
709981
340 Kč
390771
707 Kč
255
940
SPECIFICKÉ PŘISLUŠENSTVÍ PRO SKLENĚNÁ KŘÍDLA (ne pro TELESCOPICké MODELy)
přírodní hliník(délka 1 m)
anodised aluminium (délka 1 m)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
390710
1 162 Kč
390711
1 830 Kč
390712
2 702 Kč
Pár spodních vodících lišt pro
skleněné křídlo
(délka 120 mm cad)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
256
390714
2 045 Kč
390715
3 005 Kč
722189
102 Kč
390713
1 350 Kč
257
Automatické dveře
APN
258
ANTI-PANIkový SYSTém pro modely A100 COMPACT - A140 AIR - 930 940
APN 1 anti-panický systém odolný proti vniknutí
pro 1 mobilní křídlo - pro řady automatizovaných systémů A100 COMPACT, A140 AIR, 930 a 940
Popis
• Závěs s kuličkovým blokováním
• Fotobuňky pro zastavení motoru
• Podlahové vodící kameny
• Instalační příslušenství
• Verze mobilního křídla (pravá nebo levá)
• Vhodné pro jakékoli komerční profily s vnitřním rozměrem minimálně 30 x 30 mm
• Použití s hlavními profily A100 COMPACT - A140 AIR - 930 SF - SFA a 940 SM - SMA - SMD - SMDA
• Kit pro sestavení fotubuněk
• Nálepky
Popis
Kit pro mobilní křídlo (rh nebo lh)
Kód položky
105523
Cena
11 967 Kč (*)
Použití
Křídlo délka (mm)
Křídlo max. hmotnost bez APN
500 až 700
90 kg
750 až 950
80 kg
1000 až 1200
75 kg
H max.
2500 mm
APN 1 + 1 anti-panický systém odolný proti vniknutí
pro1 mobilní a 1 polofixní křídlo - pro řady automatizovaných systémů A100 COMPACT, A140 AIR, 930 a 940
Popis
• Verze pro mobilní a pevná křídla (pravá nebo levá)
• Polepy
• Magnetické kontakty pro zámky motoru
• Kit proti poškrábání
• Vedení kabelu fotobuněk
Popis
Kit pro mobilní a pevné křídlo (rh nebo lh)
Kód položky
105525
Cena
14 140 Kč (*)
použití
500 až 700
90 kg
750 až 950
80 kg
1000 až 1200
75 kg
H max.
2500 mm
(*) Poznámka : Uchycovací profily a kolejnice ( viz. následující strana nutné přidat do kitu
259
Automatické dveře
APN
APN
ANTI-PANIkový SYSTém pro modely A100 COMPACT - A140 AIR - 930 940
APN 2 anti-panický systém odolný proti vniknutí
pro 2 mobilní křídla - pro řady automatizovaných systémů A100 COMPACT, A140 AIR, 930 a 940
Popis
• Verze pro mobilní a pevná křídla (pravá nebo levá)
Popis
Kit pro 2 mobilní křídla
Kód položky
105524
Cena
19 317 Kč (*)
použití
500 až 700
90 kg
750 až 950
80 kg
1000 až 1200
75 kg
H max
2500 mm
APN 2 + 2 anti-panický systém odolný proti vniknutí
pro 2 mobilní a 2 pevná křídla - pro automatizované systémy řad A100 COMPACT, A140 AIR, 930 and 940
Popis
• Pro 2 mobilní a 2 pevná křídla jsou potřebné 2 kity Kód položky 105525
kolejnice a profil uchycení křídla
pro přidání do APN kitů
Popis
Vrchni profil L 900 mm se spodním vodícím profilem L 1,500 mm
Vrchní profil L 1300 mm se spodním vodícím profilem L 1,500 mm
POZNÁMKA: Objednávejte prodle délky křídla.
260
Kód položky
390883
390882
Cena
1 337 Kč
1 642 Kč
APN
Automatické dveře
Worldwide Market Access
STATEMENT OF CONFORMITY TO STANDARDS
No. 89668SOCSTD
ATTESTATO DI CONFORMITA’ ALLE NORME
N° 89668SOCSTD
Equipment
Anti-panic break-out system for powered pedestrian door leaf and
side screen model 930SNF – 930SNFA – 940SM – 940SMA –
A100-Compact
Apparato
Sistema antipanico a sfondamento per ante mobili e semifisse per porte pedonali
automatiche modello 930SNF – 930SNFA – 940SM – 940SMA – A100-Compact
Applicant
FAAC SpA
Via Benini, 1 – 40069 ZOLA PREDOSA
ITALY
Costruttore
Manufacturer
FAAC SpA
Via Benini, 1 – 40069 ZOLA PREDOSA
ITALY
Model/type
APN
Ratings
--
Additional information
--
Variants
APN1 – 1 leaf
APN2 – 2 leaves
APN1+1 – 1 leaf and 1 side screen
APN2+2 – 2 leaves and 2 side screens
The tested equipment was found
complying the requirements of the
standard(s)
DIN 18650-1:2005
Sub-clause 5.8.3.3 Powered doors with break-out
(Additional requirements for doors in escape routes and emergency
exits)
DM 10-3-1998 n°64
Allegato III – Misure relative alle vie di uscita in caso di incendio –
Punto 3.11 – Porte scorrevoli e porte girevoli
Results of performed tests are shown
in the test report(s)
Nemko Spa 89668TRFSAF issued 2007-07-20
Richiedente
Modello / Tipo
Dati tecnici
Informazioni aggiuntive
Varianti
L’apparato provato è risultato conforme alla(e)
norma(e)
Doc.:C105 Rev.: 7 Date: 2006-12-20 Pag.: 1/1
I risultati delle prove eseguite sono riportati
nel(i) rapporto(i) di prova
This Statement of Conformity to Standards refers to the tested sample(s), does not involve production
surveillance and does not allow the use of the Nemko mark on the product.
Questo Attestato di Conformità alle Norme si riferisce al campione(i) provato(i), non include la sorveglianza della produzione e non
permette l’apposizione del marchio Nemko sul prodotto.
Date of issue: 2007-07-20
Nemko S.p.A.
Data di emissione
Certification Dpt.
…………………….
Alberto Reati
This document is composed by 1 page
Questo documento è composto da 1 pagina
Nemko Spa
Via del Carroccio 4
I - 20046 Biassono (MI)
T +39 03922012.01 r.a.
F +39 0392201221
www.nemko.com
www.nemko.it
261
950
950 BM
Automatický otevírač křídlových dveří
• FAAC elektromechanický automatický otevírač křídlových dveří se
stejnosměrným motorem a vratnou pružinou
• Plastový ochraný kryt lakovaný v barvě eloxovaného hliníku
• Integrovaná mikroprocesorová řídící jednotka s diagnostikou a
nepřetržitý kontrolou všech dveří
• Může být instalován buď na překlad nebo na dveře samotné,
vnější, nebo vnitřní otevírání
• Otevírací ramena z nerezové oceli, tlačná nebo kluzná
• Ochrana proti přivření jak pro otevření tak i pro zavření
• Ovladač integrovaný na pohonu s volbou logik: AUTOMATICKÝMANUÁLNÍ-OTEVŘENO
• Samoučení pozic otevřeno a zavřeno s měřením hmotnosti dveří
• Volitelný “konečný přítlak” pro ujištění, že dveře zůstanou zavřené i
při silném větru
• Volitelná “PUSH and GO” funkce
• Manuální provoz v případě výpadku proudu, zavírání pomocí
pružiny
• Navrhnuto pro pužití s KP-CONTROLLER klávesnicí.
Následující funkce lze použít při použití programovací jednotky:
- nastavení otevírací a zavírací rychlosti;
- nastavení času pauzy;
- nastavení šířky otevření;
- Logiky: MANUÁLNÍ-OTEVŘENO-AUTOMATICKÝ-JEDNOSMĚRNÝNOČNÍ REŽIM
- funkce blokování;
- MASTER-SLAVE verze pro dvojité křídla;
- navrhnuto pro instalaci akustických nebo světelných výstražných
zařízení
- samodiagnostika.
Rozměry křídla
Křídlo délka
(mm)
700
750
800
850
900
950
1000
1050
1100
1150
1200
1250
1300
1350
1400
Max. hmotnost křídla (kg)
tlačné kloubové rameno
367
320
281
249
222
199
180
163
149
136
125
115
107
99
92
kluzné rameno - krátká verze
286
249
219
-
kluzné rameno - standardní verze
194
173
155
140
127
116
106
97
90
83
77
71
FAAC 950 BM Technická specifikace
Napájení
Spotřeba
Proud
El. motor
Rozměry
Hmotnost
Třída krytí
Frekvence použití
Provoz v případě výpadku proudu
Konfigurace ramen
Otevírací úhel
Otevírací rychlost
Zavírací rychlost
Napájení příslušenství
Napájení el. zámku
Standardní pracovní funkce (ovladač)
Nastavitelné funkce (trimmer)
Volitelné funkce (mikrospínače)
Svornovnice výstupů
Svornovnice vstupů
Rychlé konektory
264
230 Vac (+6 -10%) - 50 (60) Hz
100 W
0.5 A
24 Vdc s enkodérem
530x105x160 mm (délka x výška x hloubka)
10 Kg
- 20 až + 55° C
IP 23 (pouze vnitřní použití)
nepřetržitý
Manuální otevření - tlak/tah - zavření pružinou
• tlačné kloubové rameno (verze pro hloubku ostění 0 až 250 mm)
• kluzné rameno (délka ramene 430 mm)
standard
100° až 125°
4 ža 10 s (nastavitelné)
4 až 10 s (nastavitelné)
24 Vdc / 500mA max
(N.O./N.C.) 24 Vdc / 500mA max
Otevřeno / Automatický / Manualní režim (Noční)
Otevírací rychlost - Zavírací rychlost - Čas pauzy
Zavírací přítlak - Standardní/kluzné rameno - Push and Go funkce - spínač (pozice.”2”) - STOP
bezpečnostní zařízení - RS232 port
Alarm v případě poruchy - Napájení el. zámku (N.O./N.C) - 24 Vdc napájení příslušenství - Signál stavu
dveří
Vnitřní/vnější signály - nouzový signál - klíčový spínač -čtečka požární poplach - STOP bezp. zařízení - zavírací bezp. zařízení
KP-CONTROLLER (volitelný) - Minidec, Decoder nebo RP přijímače Ovladač (integrovaný)
950 BSM
950 BSM
Automatické dveře
Automatický otevírač křídlových dveří
• FAAC elektromechanický automatický otevírač křídlových dveří se stejnosměrným motorem a vratnou pružinou
• Plastový ochraný kryt lakovaný v barvě eloxovaného hliníku
• Integrovaná mikroprocesorová řídící jednotka s diagnostikou a nepřetržitý kontrolou všech dveří
• Může být instalován buď na překlad nebo na dveře samotné, vnější, nebo vnitřní otevírání
• Otevírací ramena z nerezové oceli, tlačná nebo kluzná
• Ochrana proti přivření jak pro otevření tak i pro zavření
• Ovladač integrovaný na pohonu s volbou logik: AUTOMATICKÝ-MANUÁLNÍ-OTEVŘENO
• Samoučení pozic otevřeno a zavřeno s měřením hmotnosti dveří
• Volitelný “konečný přítlak” pro ujištění, že dveře zůstanou zavřené i při silném větru
• Volitelná “PUSH and GO” funkce
• Manual operation in case of power cut
• Navrhnuto pro pužití s KP-CONTROLLER klávesnicí.
Následující funkce lze použít při použití programovací jednotky:
- nastavení otevírací a zavírací rychlosti;
- nastavení času pauzy;
- nastavení šířky otevření;
- Logiky: MANUÁLNÍ-OTEVŘENO-AUTOMATICKÝ-JEDNOSMĚRNÝ-NOČNÍ REŽIM
- funkce blokování;
- MASTER-SLAVE verze pro dvojité křídla;
- navrhnuto pro instalaci akustických nebo světelných výstražných zařízení
- samodiagnostika.
Rozměry křídla
Křídlo délka
(mm)
700
750
800
850
900
950
1000
130
124
118
113
108
104
100
kluzné rameno - krátká verze
100
96
92
-
kluzné rameno - standardní verze
89
85
83
80
Technická specifikace FAAC 950 BSM
Napájení
Spotřeba
Proud
El. motor
Rozměry
Hmotnost
Třída krytí
Frekvence použití
Provoz v případě výpadku proudu
Konfigurace ramen
Otevírací úhel
Otevírací rychlost
Zavírací rychlost
Napájení příslušenství
Napájení el. zámku
Standardní pracovní funkce (ovladač)
Nastavitelné funkce (trimmer)
Volitelné funkce (mikrospínače)
Svornovnice výstupů
Svornovnice vstupů
Rychlé konektory
230 Vac (+6 -10%) - 50 (60) Hz
100 W
0.5 A
24 Vdc s enkodérem
530x105x160 mm (délka x výška x hloubka)
10 Kg
- 20 až + 55° C
IP 23 (pouze vnitřní použití)
nepřetržitý
Manual push/pull opening
• tlačné kloubové rameno (version for jamb depth 0 to 250 mm)
standard
100° až 125°
24 Vdc / 500mA max
(N.O./N.C.) 24 Vdc / 500mA max
Otevřeno / Automatický / Manualní režim (Noční)
Otevírací rychlost - Zavírací rychlost - Pause time
Zavírací přítlak - Standardní/kluzné rameno - Push and Go funkce - spínač (pozice.”2”) - STOP
bezpečnostní zařízení - RS232 port
Alarm v případě poruchy - Napájení el. zámku (N.O./N.C) - 24 Vdc napájení příslušenství - Signál stavu
dveří
Vnitřní/vnější signály - nouzový signál - klíčový spínač -čtečka požární poplach - STOP bezp. zařízení - zavírací bezp. zařízení
KP-CONTROLLER (volitelný) - Minidec, Decoder nebo RP přijímače Ovladač (integrovaný)
265
950 BSM
(otevírání ven)
°
°
(*) ROZMĚRY SE STANDARDNÍ HŘÍDELÍ (rozměry v mm)
V případě větší vzdálenosti mezi pohonem a ramenem je nutné, přidat volitelné modulární rozšíření. Každé modulární rozšíření zvyšuje standardní výšku o 30 mm.
Není doporučeno použít více jak 2 tyto rozšíření.
266
950 BSM
Automatické dveře
Kluzné rameno L = 330 mm
(otevírání dovnitř)
Each modular extension increases the standard height of 30 mm. Není doporučeno použít více jak 2 tyto rozšíření.
267
950 BSM
kluzné rameno L = 430 mm
(otevírání dovnitř)
Není doporučeno použít více jak 2 tyto rozšíření.
268
Automatické dveře
950 BM / BSM
950 BM pohon
Popis
950 BM pohon s elektronickou řídící jednotkou,
ovladačem a platovým krytem
950 BM pohon s elektronickou řídící jednotkou,
ovladačem a krytem z eloxovaného hliníku
950 BM pohon bez krytu
Kód položky
105450
Cena
24 567 Kč
105448
24 567 Kč
205002
23 382 Kč
Kód položky
105451
Cena
21 815 Kč
105449
21 815 Kč
205003
20 630 Kč
Kód položky
390693
390694
390695
390696
Cena
2 475 Kč
2 285 Kč
2 550 Kč
542 Kč
950 BSM pohon
Popis
950 BSM pohon s elektronickou řídící jednotkou,
ovladačem a platovým krytem
950 BSM pohon s elektronickou řídící jednotkou,
ovladačem a krytem z eloxovaného hliníku
950 BSM pohon bez krytu
950 BM - BSM ramena
Popis
Kloubové tlačné rameno (max. hloubka zárubně 250 mm)
Kluzné rameno krátká verze (max délka křídla 800 mm)
Kluzné rameno standardní verze (min délka křídla 800 mm)
Rozšíření hřídele pohonu
příslušenství
Popis
Kryt z přírodní hliník pro model 950 - délka 3 mt.
Kryt z eloxovaného hliníku pro model 950 - délka 3 mt.
Pár bočních panelů pro 950BM/BSM s hliníkovým krytem
KP-CONTROLLER klávesnice
Programovací display pro KP-CONTROLLER
BFRM jednosměrný mikrovlnný radar
BFR2 mikrovlnný radar
TF1 rádiové olvádání (pro nastavení jednosměrného radaru)
BFP1 pasivní infračervený radar
BFA1 aktivní infračervený radar “pohyb a přítomnost”
HFMP1 aktivní infračervený radar “pohyb a přítomnost”
PB34 aktivní infračervený radar – délka 340 mm
MINISWITCH GLS fotobuňky
Panely pro zapuštěnou montáž MINISWITCH GLS
T20E vnější klíčový spínač, jeden kontakt
T20I vnitřní klíčový spínač, jeden kontakt
DIN zámek s klíči FAAC č. 1 až č. 36 pro T20 klíčové spínače
Box pro zapuštěnou montáž T20I
Uchycení BFP1 uvnitř krytu
Plastové otevírací tlačítko
Hliníkové otevírací tlačítko
Kód položky
727311
727312
727313
790840
790829
785179
785180
785541
785168
785170
785175
785172
785173
785174
785158
720132
401012
401014
od 712052 až 712087
720316
390751
401003
401004
Cena
2 425 Kč
2 852 Kč
237 Kč
2 852 Kč
1 440 Kč
5 352 Kč
4 140 Kč
682 Kč
3 410 Kč
4 545 Kč
5 377 Kč
7 727 Kč
13 332 Kč
19 972 Kč
2 272 Kč
187 Kč
782 Kč
807 Kč
340 Kč
55 Kč
392 Kč
1 262 Kč
2 852 Kč
269
950 BSM
KP-CONTROLLER Klávesnice
volitelná
• KP-CONTROLLER klávesnice je vybavena klávesami (pro výběr
provozních programů) a LED (pro zobrazení diagnostiky)
• Dostupné programy:
• Manualní
• Automatický
• Noční
• Otevřeno
• Jednosměrný
• Prostřednictvím kombinace blikajících LED diod, může být
vysledována příčina alarmu dveří.
• Funkce reset
• Provoz lze vypnout pomocí propojky nebo kombinaci kláves
• KPCONTROLLER klávesnice je přednastavená pro pro připojení
programovacího displeje
Popis
KP-CONTROLLER klávesnice
Kód položky
790840
Cena
2 852 Kč
Kód položky
790829
Cena
1 440 Kč
KP-CONTROLLER Programovací display
volitelný
Programovací display obsahuje následující funkce:
• Vložení přístupového hesla
• Nastavení otevírací rychlosti
• Nastavení zavírací rychlosti
• Nastavení času pauzy
• Funkce časovače se záložní baterií (5 let životnost)
• Týdenní kalendářní management
• Management 5 denních časových úseků
• Řízení blokování s nebo bez paměti
• Nouzový signál (otevření/zavření)
Popis
KP-controller programovací display
270
pb34 - pb70 - pb90 senzory
Automatické dveře
Popis příslušenství
Pro všechny automatizované posuvné systémy
• BFR2-BFRM mikrovlnný radar
• BFP1 Pasivní infračervený radar
• BFA1 aktivní infračervený radar “pohyb a přítomnost”
• HFMP1 aktivní infračervený radar “pohyb a přítomnost” • MINISWITCH GLS fotobuňky
• Klíčový spínač
Specifické pro křídlové dveřní otevírače
• PB34-PB70-PB90 Aktivní infračervený radar
Technická specifikace PB34 - PB70 - PB90
Technologie
Oblast detekce
Úhel naklopení
Průměr oblasti detekce (výška 2 m )
Mód detekce
Délka signálu detekce
Čas odezvy
Napájení:
• Reléový výstup
• Transistorový výstup
Frekvence sítě
Spotřeba
Standardní výstupy
• Max. napětí na kontaktech
• Max. proud na kontaktech
• Max. spínací výkon
Volitelný výstup
• Max. napětí
• Max. proud
Čas přidržení signálu
Nastavení
Odolnost proti rušení
Rozměry
Hmotnost
Box
Zapojovací kabeláž
Aktivní infračervený
0.7 m až 2.5 m (nastavitelné)
0°-5°-10°-15°-20°-25°
0,13
Přítomnost (a pohyb)
Nekonečno
<50 ms
12-24 V AC/DC±10%
12-30 V DC ±10%
od 50 až 60 Hz
30-60 mA
Relé (bezpotenciálový kontakt)
60 V DC/125 V AC
1 A (odporové)
30 W (DC) / 60 VA (AC)
Otevřený kolektor
30 V DC
100 mA (ochrana proti zkratu)
0.1 s a 4.5 s (nastavitelné)
• Oblast detekce
• Čas přidržení
• Normální/antimasking konfigurace
• Dark ON/Light ON konfigurace
od -20° C do + 50° C
Elektrické a rádiové
340-700-900 mm (D) x 43.5 mm (V) x 47.5 mm (H)
• 0.330 Kg (délka 340 mm, 1 Master)
• 0.620 Kg (délka 700 mm, 1 Master + 1 Slave)
• 0.740 Kg (délka 900 mm, 1 Master + 2 Slave)
černý ABS
0.5 m
271
Běžné příslušenství
Příslušenství
MINISWITCH GLS Fotobuňky
obsahuje vysílač a přijímač, zapojovací kabeláž (délka 8 m).
Napájení
Max. spotřeba
Zarovnávání
Přijímací úhel
Nominální dosah
Zapojení
Třída krytí
24 Vac - 24 Vdc
70 mA
Automatické
±5°
5 metrů
typ konektoru
IP 66
-20 °C až +55 °C
Klíčový spínač
Kryt z hliníkového odlitku
Mechanické odblokovací zařízení.
Cylindrická EU vložka DIN zámku (hloubka: 42 mm)
XK 21L 24 V
Model
Počet a typ kontaktů
T20 E
1 spínač
T20 I
1 spínač
T21 EF
2 spínače
T21 IF
2 spínače
XK21L24V
2 spínače
Pro kódy a ceny viz. strana 282/283
274
Max. kapacita kontaktů
10 A 250 Vac
10 A 250 Vac
10 A 250 Vac
10 A 250 Vac
0,1A 24 Vdc
t20I / t21IF
Třída krytí
IP 54
IP 54
IP 54
IP 54
IP 54
t20E / t21IEF
Instalace
na zeď
zapuštěná
na zeď
zapuštěná
na zeď
Odblokování
ne
ne
ano
ano
ano
Technologie
Vydávaná frekvence
Hustota vyzařovaného výkonu
Výška instalace
Úhel naklopení
Oblast detekce (typická)
• široká elipsa
• úzká elipsa
Mód detekce
Minimální rychlost pohybu
Napájení
Sektor frekvence
Spotřeba
Standardní výstupy relé (bezpotenciálový kontakt)
• max. napětí na kontaktech
• max. proud na kontaktech
Manualní nastavení
• citlivost
• orientace elipsy (mechanicky)
• tvar elipsy (výběr antény)
Rozsah teplot
Imunita
Rozměry
Hmotnost
Materiál
Box
Délka kabelů
Automatické dveře
BFR2 Mikrovlnný radar
HyperFrekvence and mikroprocesor
24.125 GHz
< 5mW/cm2
3 m max.
0° až 90° vertical
-30° až +30° lateral
4 m (W) x 2 m (D)
2 m (W) x 2.5 m (D)
pohyb
5 cm/s 12 to 24 V AC ±10%
od 12 do 24 V DC +30 %/– 10 %
od 50 do 60 Haz
< 2W
75 V DC / 50 V AC
1 A odporové
30 W (DC) / 60 VA (AC)
0.5 s do13 s (nastavitelné)
od –20° C do +55° C
podle 89/336 EEC
120 mm (D) x 80 mm (V) x 50 mm (H)
0.215 kg
ABS
černý
2,5 m
Pro kódy a ceny viz. strana 282
275
Příslušenství
Pasivní Infračervený radarS BFP1
Technologie
Optická charakteristika
Výška instalace
Max. oblast detekce
Min. oblast detekce
Mód detekce
Detection speed
Indikační světlo
Zahřívací čas
Čas odezvy
Napájení
Frekvence
Spotřeba
Zapojení
Doporučený výběr kabelů
Délka kabelů
Rozsah teplot
Standardní výstupy relé
• kontakt max. napětí
• kontakt max. proud
• spínaný výkon
Manualní nastavení
• rozměry detekční oblasti
• citlivost
• pracovní mód relé
• čas přidržení signálu
Imunita
Barva
Rozměry
Třída krytí
pasivní infračervený a mikroprocesor
Pyroelektrický senzor se 4 prvky, spojený
k 15 Fresnelovým čočkám s nezávislými maskovacími možností
3 m max.
pro instalaci ve výšce 2.2 m 2.5 m (D) x 1.5 m (H)
pro instalaci ve výšce 2.2 m 0.5 m (D) x 0.5 m (H)
pohyb
od 0.1 do 1.5 m/ s
1 LED červená
10 s
0.5 s nebo 2 s
< 200 ms
od 12 V DC –10% do 24 V DC +30% - od 12 do 24 V AC ±10%
od 50 do 60 Hz
<1W
5 kontaktní konektor
< 0.5 mm 2
2.5 m
od –30° C do +55° C
60 V DC / 42 V AC
1A (odporové)
30 W (DC) / 60 VA (AC)
podle 89/336/EEC
black
121mm (W) x 51mm (H) x 40mm (D)
IP54
POZNÁMKA: Nechceme doporučujeme použít tento snímač v případě objektů v průchodu (tj. vozíky)
276
Technologie
Výška instalace
Úhel naklopení
Oblast detekce (typická)
• široká elipsa
• úzká elipsa
Mód detekce
Minimální rychlost pohybu
Napájení
Frekvence
Spotřeba
Standardní výstupy relé (bezpotenciálový kontakt)
Čas přidržení signálu:
Manual nastavení
• citlivost
• orientace elipsy (mechanicky)
• tvar elipsy (výběr antény)
Nastavená dálkovým ovladačem
• citlivost
• čas přidržení
• více funkcí
Rozsah teplot
Imunita
Rozměry
Hmotnost
Materiál
Barva
Délka kabelů
Automatické dveře
BFRM Jednosměrný Mikrovlnný radar
mikrovlnná a mikroprocesor
24.125 GHz
<5mW/cm2
3 m max
0° do 90° vertical -30° do +30° lateral
4 m (Š) x 2 m (H)
2 m (Š) x 2.5 m (H
pohyb
5 cm/s (měřeno ve směru detekce radaru)
od 12 do 24 V AC ±10% - od 12 do 24 V DC +30 %/– 10 %
od 50 do 60 Hz
< 2W
75 V DC / 50 V AC
1 A odporové
30 W (DC) / 60 VA (AC)
0.5 s do13 s (nastavitelné)
od –20° C do +55° C
89/336 EEC
120 mm (D) x 80 mm (V) x 50 mm (H)
0.215 kg
ABS
černá
2.5 m
POZNÁMKA: Jednosměrová charakteristika je vlastnost, která umožňuje detekovat lidí, kteří přicházejí k automatickým dveřím, ale ne
jejich následný odchod pryč. Tato vlastnost urychluje zavření dveří.
277
Příslušenství
HFMP1 Aktivní infračervený radar
“Pohyb AND Přítomnost”
Typ senzoru
Technologie
Výška instalace
Nastavení citlivost
Nastavení hloubky detekce:
1) Mechanicky
2) Elektronicky
Nastavení šířky detekce
Funkce samodiagnostiky
Mód prevence rušení
Frekvence
Napájení
Spotřeba
Výstup
Čas přítomnosti
Hmotnost
Balení obsahuje
Pohyb and přítomnost - nepřetržitá detekce
Aktivní infračervený a mikroprocesor
3.2 m max
potenciometrem
• Vnější 2 řady od 0° do +10°, přes páku nastavení hloubky;
• Vnitřní 3 řady od 0° do -8°, přes páku nastavení hloubky;
2 vnější a 3 vnitřní řady lze nastavit zvlášť
Můžete nastavit různé typy detekce (v závislosti na oblasti, které
mají být detekovány) přepínači (4 volby k dispozici).
použitím masky oblasti (pro jedno a dvě křídla, úzké nebo široké
nastavení)
Aktivní nebo neaktivní, nastavení přepínačem
Normální nebo pomalý mód (které mají být použity v případě
silného sněžení nebo extrémních povětrnostních podmínek)
pro prevenci rušení (v případě více než dvou snímačů jsou
instalovány v blízkosti) je možné vybrat 4 rozdílné hodnoty
frekvence od 12 do 32 V ac/V dc ± 10%
12 Vac: 1.5 VA max.
12 Vdc: 80 mA max.
24 Vac: 2.0 VA max.
24 Vdc: 50 mA max.
Relé C, 50 Vdc, 0,1 A (zátěžový odpor)
2, 15, 60 sek. a ¥ přes přepínač
(jak pro 2 vnější pozice a 3 vnitřní pozice)
od -20°C do 60°C
0.250 kg
Kabel, upevňovací šrouby, montážní šablony, montážní návod
POZNÁMKA: Pro “Pohyb a Přítomnost” upozorňujeme na schopnost radaru detekovat jednak pohyb, tak i působit jako bezpečnostní
zařízení.
278
Technologie
Výška instalace
• standardní
• maximum
Úhel naklopení
Oblast detekce
• široká elipsa
• úzká elipsa
Oblast detekce x max. výšce:
• široká elipsa (2.5 m vysoká)
• úzká elipsa
Mód detekce
Min. detekční rychlost
Čas samonastavení
Čas odezvy
Napájení
Sektorová frekvence
Spotřeba
Standardní výstupy
Nastavení
• přepínač1
• přepínač2
• přepínač3
• přepínač4
• rotací optického bloku
• výměnou předního krytu
Rozsah teplot
Imunita
Rozměry
Hmotnost
Box
Délka kabelů
Automatické dveře
BFA1 Aktivní Infračervený radar “Pohyb a přítomnost”
aktivní infračervený a mikroprocesor
2.2 m (široká elipsa)
3 m (úzká elipsa)
od 3° do 21°
ve výšce 2.2 mm
2 m (Š) x 0,1 m (H)
1 m (Š) x 0,1 m (H)
0,1 m
2.3 m (Š) x 0,1 m (H)
1.3 m (Š) x 0,1 m (H)
přítomnost a pohyb nebo pouze pohyb
0 cm/s mód přítomnost
1 nebo 10 min.
< 50 ms
od 12 do 30 V DC ±10% od 12 do 24 V DC ±10%
od 50 do 60 Hz
< 1 W (VA)
60 V DC / 125 V AC
1 A (odporové)
30 W (DC) / 60 VA (AC)
1, 5 s (pevný)
přítomnost nebo pohyb
výstupní logika
emisní frekvence
imunita - normalní nebo zesílená
hloubka elipsy
šířka elipsy
od –25° C do +55° C
89/336 EEC
240mm (Š) x 51mm (V) x 37mm (H)
0.200 kg
Černý z ABS a polykarbonátu
3m
279
Příslušenství
NOVÝ:
DUALní Technologie - RADAR pro “Pohyb a přítomnost” XMA1
Napájení
Frekvence sítě
Spotřeba
Výška montáže
3-barevný LED
Rozsah teplot
Třída krytí
Rozměry
Hmotnost
Kryt - materiál
Minimum délka kabelů
Mód detekce
Technologie
Detekční pole
Úhel
Specifikace výstupu
Přidržení výstupu
Max. detekční čas - přítomnost
Počet referenčních obrázků
od 12V – 24 VAC +/-10%; 12V – 30 VDC -5%/+10%
od 50 do 60 Hz
<3W
od 1.8 to 4 m
ČERVENÁ (detekce přítomnosti) - ZELENÁ (detekce pohybu) - ORANŽOVÁ (chyba)
od -25°C do +55°C
IP54
262 mm (D) x 55 mm (V) x 44 mm (H)
250 g
ABS + LURAN S
± 2,6 m
Pohybový SENZOR
Přítomnostní SENZOR
Pohyb - standard: jednosměrný
Pohyb - programovatelný: obousměrný
Min. detekční rychlost : 5 cm/sec.
(měřeno v ose detekce)
HyperFrekvenční a mikroprocesor
Přítomnost
Typický čas odezvy : < 128ms
(+/- 500ms v extrémních případech)
Zaměřený aktivní infračervený
Vydávaná frekvence: 24.150 GHz
Průměr bodu (standard): 0.1m max.
Vyzařovaná energie: <20 dBm EIRP
Počet bodů: 24 (12 s úzkým polem hranolu)
Hustota vyzařovaného výkonu: < 5 mW/cm²
Počet řad(závěsů): 2
ŠířkaHloubka
ŠířkaHloubka
Široký 4 m
2m
Široký 2 m
0.35 m
Úzký 2 m
2.5 m
Úzký 1 m
0.35 m
od 15° do 50° (nastavitelné)
do - 4° do + 4° (nastavitelné)
Relé (beznapěťový kontakt)
Relé (beznapěťový kontakt):
• Max. napětí na kontaktech: 42 V AC/DC
• Max. napětí na kontaktech: 42 V AC/DC
• Max. proud na kontaktech: A (odporové)
• Max. proud na kontaktech: 1A (odporové)
• Max. spínací výkon: 30W (DC) / 60VA (AC)
• Max. spínací výkon: 30W (DC) / 60VA (AC)
od 0.5 sek. do 9 sec. (nastavitelné)
0.3/1 sec. (ne nastavitelné)
30 sec (standard)
10 sec + 2
(2h v případě rušení)
2
Detekční rozměry jsou relevantní k výšce instalace 220 cm
Poznámka: mikrovlnná technologie pro aktivní infračervený impuls s dvojitými bezpečnostní závěsy
280
Technologie
Vyzařovaný výkon
Výška instalace
Úhel naklopení
Oblast detekce (výška instalace = 2.2m)
Mód detekce
Min. detekovatelná rychlost
Napájení voltage
Spotřeba
Výstup (electronické relé)
Max. proud
Max. napětí
Rozsah teplot
Třída krytí
Certifikace
Kryt - materiál
Kryt - barva
Rozměry
Hmotnost
Délka kabelů
Automatické dveře
COMPACT Mikrovlnný radar XM100
hyperfrekvence and mikroprocesor
24.175 GHz
<20 dBm EIRP
< 5 mW/cm²
od 1.8 m do 3 m
0° do 90° verticalně a -30° to + 30° laterálně
4m (L) x 2m (P)
pohyb
5 cm/s (měřeno v ose detekce)
12V do 24V DC +30% / -10%
< 2W (VA)
250 mA
50 VDC/VAC
-20°C až +55°C
IP54
R&TTE 1999/5/EC; EMC 2004/108/EC
ABS & Polykarbonát
černá kouřová, hliníková
80 mm (D) x 60 mm (Š) x 55 mm (H)
140g
2.5m
281
Příslušenství
ovládací a bezpečnostní Příslušenství
BFP1
pasivní infračervený radar
BFR2
mikrovlnný radar
Kód položky
Cena
Kód položky
Cena
785168
3 410 Kč
785180
3 915 Kč
TF1
rádiové olvádání
(pouze pro BFRM a XMA1 radar)
BFA1 aktivní infračervený radar
pohyb a přítomnost
Kód položky
Cena
Kód položky
Cena
785541
682 Kč
785170
4 545 Kč
HFMP1
aktivní infračervený radar
pohyb and přítomnost
BFRM
jednosměrný mikrovlnný radar
Radar s duální technologií,
mikrovlnný a infračervený aktivní
s bezpečnostní úrovní XMA1
Příslušenství instalaci do falešné
zdi XCA
(pro XMA)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena Kód položky
Cena
785175
5 377 Kč
785179
5 352 Kč
785186
7 072 Kč
105294
2 727 Kč
Mikrovlnný radar
se zmenšenými rozměry
XM100
GLS Miniswitch fotobuňky
Kryty pro zapuštěnou montáž
Miniswitch GLS
černý plast
XF bodové fotobuňky
(pouze pro A100 COMPACT)
Kód položky
Cena
Kód položky
Cena
Kód položky
720132
Cena187
Kód položky
Cena
785185
4 040 Kč
785158
2 272 Kč
785184
1 970 Kč
SD-KEEPER
programovací display
SDK Light ovladač
Plastové otevírací tlačítko
(roz. 95 x 250 mm)
Hliníkové otevírací tlačítko
(roz. 95 x 250 mm)
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
282
790829
1 440 Kč
790848
2 120 Kč
401003
1 262 Kč
401004
2 852 Kč
Automatické dveře
T20E
T21IF (bez zámku)
DIN vložky zámku pro klíčové
spínače T20/T21
Kabel odblokování pro T21 EF / T21
IF (délka 6 m)
Kód položky
401012
Cena782
Kód položky
Cena
Kód položky od 712052 - 712087
Cena
340 Kč
Kód položky
Cena
Zapuštěný box
pro T20 I / T21 IF
T20I Zapuštěný klíčový spínač
T21EF
XK 21 L 24 V
Kód položky
Cena
Kód položky
Cena
Kód položky
Cena
720316
55 Kč
401017
1 137 Kč
401014
807 Kč
401016
1 097 Kč
Kód položky
Cena
390423
947 Kč
401301
2 385 Kč
283
TK20
TK20
TK 20
Ceník profilů, těsnění a příslušenství
Nákres
286
mn/balení
cena za
jednotku (*)
popis
Kód položky
úprava
Vertikální profil pro posuvné křídlo,
otvory a děrované na obou stranách
L= 5,100 mm
105801
8
1 162 Kč
přírodní
hliník
Vertikální profil pro pevné křídlo,
otvory a děrované na obou stranách
L= 5,100 mm
105802
8
1 162 Kč
přírodní
hliník
Profil křídla (čistý)
L= 5,200 mm
105800
8
807 Kč
přírodní
hliník
Vertikální profil pro pevné boční křídlo a
nosník pro fotobuňky
L=5,200 mm
105803
4
1 337 Kč
přírodní
hliník
Vertikální profil pro pevné boční křídlo a
nosník pro fotobuňky
L=5,200 mm
105804
4
1 060 Kč
přírodní
hliník
Vrchní příčný nosník
L=5,200 mm
105805
4
2 677 Kč
přírodní
hliník
Dolní příčný nosník
L=5,200 mm
105806
4
2 247 Kč
přírodní
hliník
Dolní příčný nosník
hákový profil
L=5,200 mm
105807
4
947 Kč
přírodní
hliník
Nástěnné kování rámu, pevné křídlo
L= 6,100 mm
105808
4
972 Kč
přírodní
hliník
Vertikální profil 1 křídlo, doraz
L=5,200 mm
105809
4
1 705 Kč
přírodní
hliník
Těsnění pro sklenené křídlo
10 mm (5+5)
105810
50 m roll
45 Kč
Nákres
popis
Kód položky
mn/balení
cena za
jednotku (*)
105811
50 m role
55 Kč
105812
80 m
role
37,5 Kč
Střední těsnění křídel
105813
100 m
role
27,5 Kč
Plastový spodní vodící profil
pro posuvné křídlo
L= 5,100 mm
105814
10
380 Kč
Plastový profil pro zavírání
profil pro pevné křídlo (Kód položky
105803) L= 5,100 mm
105815
20
152 Kč
Plastový profil pro zavírání
Profil pro uchycení fotobuněk
(Kód položky 105804)
L= 5,100 mm
105816
20
152 Kč
Příslušenství - kit pro posuvné křídlo
obsahující 1 vodící kamen, 4 rozšiřující
zátky, a 8 upevňovacích šroubů
105817
4
380 Kč
Příslušenství - kit pro pevné křídlo
obsahující 2 šikmé čtverce, 2rozšiřující
zátky, 5 hmoždinek, a 3 šrouby
105818
4
290 Kč
Desky (4 ks) pro uchycení vozíků pro
1 posuvné křídlo (pouze pro použití s
řadou 940 )
105819
4
555 Kč
Hřeben H.19 L=3,000 mm
105346
4
302 Kč
Těsnění pro skleněné křídlo
10 mm (5+5)
úprava
Boční těsnění
287
Automatické dveře
Ceník profilů, těsnění a příslušenství
TK 20
faac 930n sf2
faac 940 sM2
faac A100 COMPACT2
LVM = larghezza vano muro
šířka zdi
min 1700 / max 6100 mm. *
LVM = 2LVP+51+2X
LVP = larghezza vano passaggio
šířka průchodu
min 800 / max 3000 mm. **
LVP = (LVM-51-2X)/2
X = distanza di sicurezza
mezera pro zamezení chycení
prstů
min 60 mm.
HVM = altezza vano muro
výška zdi
max 2500 mm. *
HVP = altezza vano passaggio
výška průchodu
HVP = HVM-35
LC = délka krytu
carter lenght
Oggetto:
Objekt:
TK20 288
2 ante scorrevoli con 2 fissi laterali
2 mobilní křídla 2 pevná křídla
* per HVM>2500 mm. contattare FAAC
s HVM>2500 mm. kontaktujte FAAC
** consigliata doporučeno
šířka zdi
min 700 / max 2000 mm. *
LVM = LVP+11(sol.A) art 123456
LVM = LVP+42(sol.B) art 123456
faac 940 sM1
faac A100 COMPACT2
výška zdi
max 2500 mm. *
výška průchodu
HVP = HVM-2
šířka průchodu
LVP = LVM-11 (sol.A)
LVP = LVM-42 (sol.B)
LC = délka krytu
carter lenght
Automatické dveře
faac 930n sf1
** per LVM>2000 mm.
o HVM> 2500 mm contattare FAAC
s LVM>2000 mm. nebo HVM> 2500 mm kontaktujte
FAAC
Oggetto:
Objekt:
TK20 1 anta scorrevole
1 mobilní křídlo
289
TK 20
faac 930n sf2
faac 940 sM2
šířka zdi
min 800 / max 2000 mm. *
LVM = LVP+4
šířka průchodu
min 800 / max 3000 mm. **
LVP = LVM-4
výška zdi
max 2500 mm. *
výška průchodu
HVP = HVM-2
Oggetto:
Objekt:
TK20 290
2 ante scorrevoli
2 mobilní křídla
faac A100 COMPACT2
LC = délka krytu
carter lenght
* per LVM>2500 mm. o HVM> 2500 mm
contattare FAAC
s LVM>2500 mm. nebo HVM> 2500
mm kontaktujteFAAC
šířka zdi
min 1500 / max 5100 mm. *
LVM = 2LVP+45+x(sol.A) art 123456
LVM = 2LVP+76+x(sol.B) art 123456
výška zdi
max 2500 mm. *
faac 940 sM1
faac A100 COMPACT2
šířka průchodu
LVP = (LVM-45-x)/2 (sol.A)
LVP = (LVM-76-x)/2 (sol.B)
X = altezza vano passaggio
mezera pro zamezení chycení
prstů
Min 60mm.
výška průchodu
HVP = HVM-35
LC = larghezza carter
délka krytu
*
Automatické dveře
faac 930n sf1
pro LVM>5100 mm.
o HVM> 2500 mm contattare FAAC
s LVM>5100 mm.
nebo HVM> 2500 mm kontaktujte
FAAC
** consigliata sdoporučený
Oggetto:
Objekt:
TK20 1 anta scorrevole con fixed laterale
1 mobilní křídlo s bočním uchycením pevného křídla
291
TK 20
FAAC 940 SMT2
wall width
Sezione A-A
Section A-A
min 1750 / max 4600 mm. *
min 20
251
LVM = 3LVP/2+40+X
wall height
max 2500 mm. *
198
free passage width
min 1100 / max 3000 mm.
LVP = 2(LVM-40-X)/3
25
free passage height
HVP = HVM
X = distanza di sicurezza
INTERNO
OUTSIDE
INSIDE
min 60 mm.
HVP
HVM
distance to avoid finger trap
ESTERNO
LC = lunghezza carter
80
carter length
* per LVM>4600 o HVM>2500 mm.
contattare FAAC
with LVM>4600 or HVM>2500 mm.
26
20
26
20
contact FAAC
8
20
LVM
Sezione B-B
Section B-B
7
LVP
Non fornito da FAAC
AF
10
30
Not supplied by FAAC
LC
30
35
90
A
28
28
25
28
4.52
B
B
A
OGGETTO :
OBJECT :
TK20
292
2 ante scorrevoli
telescopiche
con fisso laterale
2 telescopic
sliding leaves
with fixed lateral leaf
X
293
Automatické dveře
TK 20
294
wall width
min 2200 / max 5600 mm. *
LVM = 3LVP/2+63+2X
Sezione A-A
Section A-A
min 20
251
Automatické dveře
FAAC 940 SMT4
wall height
max 2500 mm. *
198
free passage width
min 1400 / max 3600 mm.
LVP = 2(LVM-63-2X)/3
free passage height
HVP = HVM
25
X= distanza di sicurezza
distance to avoid finger trap
min 60 mm.
ESTERNO
INTERNO
OUTSIDE
INSIDE
* per LVM>5600 o HVM>2500 mm.
contattare FAAC
with LVM>5600 or HVM>2500 mm.
contact FAAC
HVP
HVM
LC = lunghezza carter
carter length
LC
20
26
20
26
8
80
A
20
B
B
LVM
A
LVP
AF
10
AF
30
10
30
35
35
28
Sezione B-B
Section B-B
28
28
25
25
28
4.5
OGGETTO :
OBJECT :
X
4 ante scorrevoli
telescopiche
con 2 fissi laterali
4 telescopic
TK20 sliding leaves
with 2 fixed lateral leaves
295
296

Automatické dveře

Transkript

Podobné dokumenty

nové výrobky - HO.RE.CA. Food Service

Krásy severní Itálie

Salám Vysočina s motivem, 0,75 kg. Salám Vysočina s

fakultativní výlety
