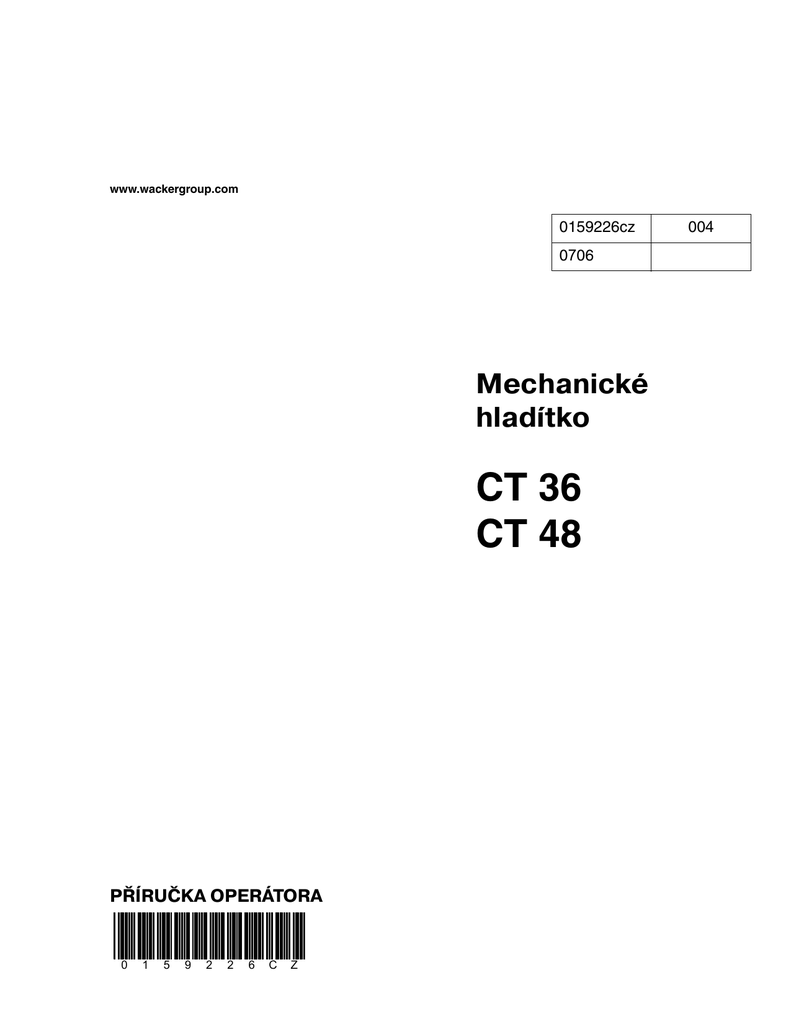

Mechanické
hladtko
CT 36
CT 48
PŘÍRUČKA OPERÁTORA
0
1
5
9
2
2
6
C
Z
004
CT 36 / CT 48
Obsah
1. Předmluva
3
2. Bezpečnostn informace
4
2.1
2.2
2.3
2.4
2.5
2.6
Nařzen regulujc použván lapačů jisker ...................................... 4
Provozn bezpečnost .................................................................... 5
Bezpečnost operátora při použván spalovacho motoru ................. 6
Bezpečnost během údržby ........................................................... 7
Umstěn šttků ............................................................................. 8
Šttky s bezpečnostnmi pokyny a upozorněnmi ............................. 9
3. Technické údaje
3.1
3.2
3.3
3.4
14
Rozměry a hmotnost .................................................................. 14
Motor ....................................................................................... 16
Mechanické hladtko .................................................................. 20
Podmnky pro použván vibračnch desek .................................... 21
4. Provoz
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
4.11
4.12
4.13
4.14
4.15
4.16
22
Aplikace .................................................................................... 22
Sestaven nového stroje ............................................................. 22
Doporučené palivo ..................................................................... 22
Instalace lopatek ....................................................................... 23
Instalace držadel ....................................................................... 24
Řdc prvky ............................................................................... 26
Tlactko Stop ............................................................................. 27
Před nastartovánm .................................................................... 27
Startován Honda ..................................................................... 28
Zastaven Honda ...................................................................... 29
Startován Wacker .................................................................... 30
Zastaven Wacker .................................................................... 31
Ovládac jednotka motoru ........................................................... 32
Provoz ...................................................................................... 32
Brzdová soustava ...................................................................... 34
Nastaven sklonu lopatek ............................................................ 35
wc_bo0159226cz_003TOC.fm
1
Obsah
CT 36 / CT 48
5. Údržba
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
5.15
5.16
5.17
36
Harmonogram pravidelné údržby Honda ................................... 36
Harmonogram pravidelné údržby Wacker .................................. 37
Motorový olej Honda ................................................................ 38
Motorový olej Wacker .............................................................. 39
Vzduchový filtr Honda .............................................................. 40
Vzduchový filtr Wacker ............................................................. 41
Svčka ...................................................................................... 42
Čištěn nádobky na usazeniny Honda ........................................ 43
Sto na cišten paliva Wacker ..................................................... 44
Nastaven rychlosti volnoběhu Honda ........................................ 45
Seřzen karburátoru Honda ..................................................... 46
Výměna řemenu ........................................................................ 47
Mazán mechanického hladtka ................................................... 48
Doplňková závaž ....................................................................... 48
Zvedán .................................................................................... 49
Uskladněn ................................................................................ 50
Odstraňován poruch ................................................................. 51
wc_bo0159226cz_003TOC.fm
2
Předmluva
1. Předmluva
V této přručce jsou uvedeny informace a postupy pro bezpečný
provoz a údržbu tohoto modelu Wacker. V zájmu vlastn bezpečnosti
a ochrany před úrazem si pozorně přečtěte bezpečnostn pokyny
uvedené v této přručce tak, abyste jim porozuměli, a ři
te se jimi.
Tuto přručku nebo jej kopii uložte v blzkosti stroje. V přpadě jej
ztráty nebo potřebujeteli dalš kopii, obrat’te se laskavě na Wacker
Corporation. Tento stroj je zkonstruován z hlediska bezpečnosti
uživatele; při nesprávném provozu či obsluze může ovšem vzniknout
riziková situace. Postupujte důsledně podle provoznch pokynů! S
dotazy ohledně provozu či obsluhy tohoto vybaven se laskavě
obrat’te na Wacker Corporation.
Informace obsažené v této přručce se týkaj strojů vyráběných v
době publikace. Wacker Corporation si vyhrazuje právo změnit
jakoukoli část těchto informac bez předchozho upozorněn.
Veškerá práva jsou vyhrazena, zejména práva týkajc se koprován a
distribuce.
Copyright 2006 Wacker Corporation.
Žádná část této publikace nesm být reprodukována žádnou formou
ani žádným způsobem, elektronicky ani mechanicky, včetně
fotokoprován, bez výslovného souhlasu Wacker Corporation.
Jakýkoli typ reprodukce či distribuce, který firma Wacker
Corporation neschválila, znamená porušen platných autorských
práv, a je předmětem postihu. Výslovně si vyhrazujeme právo
provádět technické úpravy, které slouž ke zdokonalen našich strojů
či jejich bezpečnostnch norem; toto právo si vyhrazujeme i bez
řádného oznámen.
wc_tx000001cz.fm
3
Bezpečnostn informace
CT 36 / CT 48
2. Bezpečnostn informace
Tato přručka obsahuje zprávy označené jako NEBEZPEČÍ,
VAROVÁNÍ, UPOZORNĚNÍ a POZNÁMKA, které je nutno dodržovat,
aby se snžila možnost osobnho poraněn, poškozen vybaven nebo
nesprávného servisu.
Toto je symbol bezpečnostn výstrahy. Použvá se, aby vás upozornil
na možnosti rizika osobnho poraněn. Dodržujte všechny
bezpečnostn zprávy uvedené po tomto symbolu, abyste zabránili
možnému poraněn nebo usmrcen.
NEBEZPEČÍ
NEBEZPEČÍ upozorňuje na bezprostředně hrozc nebezpečnou
situaci, která, pokud se j nevyhnete, způsob usmrcen nebo vážné
zraněn.
VAROVÁNÍ upozorňuje na potenciálně hrozc nebezpečnou situaci,
která, pokud se j nevyhnete, může způsobit usmrcen nebo vážné
VAROVÁNÍ zraněn.
UPOZORNĚNÍ upozorňuje na potenciálně hrozc nebezpečnou
situaci, která, pokud se j nevyhnete, může způsobit lehké nebo
UPOZORNĚNÍ středn zraněn.
UPOZORNĚNÍ: Při použit bez symbolu bezpečnostn výstrahy
UPOZORNĚNÍ informuje o potenciálně hrozc nebezpečné situaci,
která, pokud se j nevyhnete, může způsobit poškozen majetku.
Poznámka: Uvád doplňkové informace důležité pro postup.
2.1
Nařzen regulujc použván lapačů jisker
Oznámen: Některé státy vyžaduj, aby v určitých mstech byly pro
spalovac motory použvány lapače jisker. Lapač jisker je zařzen,
které má zabránit náhodnému vylétáván jisker nebo šlehán
plamenů z výfuku motoru. Lapače jisker bývaj obvykle vyžadovány
ke snžen rizika požáru při provozován zařzen v zalesněných
oblastech (United States Forest Service).
Abyste dodrželi mstn zákony upravujc použván lapačů jisker,
spojte se s distributorem motoru nebo mstnmi orgány.
wc_si000139cz.fm
4
CT 36 / CT 48
2.2
Provozn bezpečnost
Znalost a řádné školen je nutné pro bezpečné použván zařzen.
Nesprávné použit stroje nebo použit neškoleným personálem
může být nebezpečné. Přečtěte si návod k použit a seznamte se s
VAROVÁNÍ umstěnm a řádným použitm všech ovládacch a kontrolnch prvků.
Zaškolená obsluha stroje mus poskytnout školen nezkušeným
pracovnkům, než jm bude dovoleno obsluhovat pěch.
2.2.1
NIKDY nedovolte provozovat tento stroj osobě, která nen
odpovdajcm způsobem vyškolena. Lidé provozujc tento stroj si
mus být vědomi rizik a nebezpeč s tm spojených.
2.2.2
NIKDY nesahajte na horký tlumič, válce motoru nebo žebra chladiče.
Způsob popáleniny.
2.2.3
NIKDY nepoužvejte doplňky nebo dodatky, které nejsou
doporučeny firmou Wacker. Mohlo by dojt k poškozen zařzen a
poraněn uživatele.
2.2.4
NIKDY neopuštějte běžc stroj.
2.2.5
NIKDY neprovozujte stroj bez krytu řemenu. Nekrytý hnac řemen a
kladky představuj potenciáln nebezpeč, které může způsobit
vážná zraněn.
2.2.6
NIKDY nepoužvejte pěch pro účely, pro které nebyl určen.
2.2.7
NIDKY nepoužvejte hladtko kolem výstupků v betonu, které jsou
nže než nejnižš prstenec na krytu prstenců.
2.2.8
VŽDY při provozu použvejte ochranný oděv. Doporučujeme
napřklad použván ochranných nebo bezpečnostnch brýl k
ochraně oč před vyletujcmi částicemi.
2.2.9
Vždy noste ochranné pomùcky uší a oèí pøi provozu tohoto motoru.
2.2.10 VŽDY držte ruce, nohy a volné oblečen v dostatečné vzdálenosti od
pohyblivých část. Mohou se zachytit do pohyblivých část.
2.2.11 VŽDY přečtěte, pochopte a dodržte postupy v Přručce provoznch
předpisů, než se pokuste o použit stroje.
2.2.12 VŽDY, když zařzen nepoužváte, uložte jej odpovdajcm způsobem.
Zařzen by mělo být uloženo na čistém, suchém mstě, mimo dosah
dět.
2.2.13 VŽDY, když stroj neprovozujete, uzavřete palivový ventil motoru,
pokud je jm stroj vybaven.
2.2.14 Stroj spouštějte VŽDY se všemi nainstalovanými bezpečnostnmi
prvky a chrániči a v provozuschopném stavu. NEMĚŇTE a
NEVYŘAZUJTE bezpečnostn prvky. NESPOUŠTĚJTE stroj, pokud
některé bezpečnostn prvky, či chrániče chyb, nebo jsou nefunkčn.
wc_si000139cz.fm
5
CT 36 / CT 48
2.2.15 VŽDY před použvánm stroje se přesvědčte, zda je operátor
seznámen s přslušnými bezpečnostnmi opatřenmi a způsobem
provozu.
2.2.16 Než začnete hladičku provozovat, VŽDY vyzkoušejte funkčnost
ovládacho modulu motoru. Pokud ovládac modul motoru
nepracuje správně, hladičku NEPROVOZUJTE.
2.3
Bezpečnost operátora při použván spalovacho motoru
NEBEZPEČÍ
wc_si000139cz.fm
Spalovac motory jsou zvláště nebezpečné během použván a
tankován paliva. Přečtěte si a dodržujte varován v přručce majitele
motoru a nže uvedené bezpečnostn pokyny. Nedodržen varován a
bezpečnostnch pokynů může způsobit vážné zraněn nebo smrt.
2.3.1
NIKDY nenechte stroj běžet v mstnostech nebo v uzavřených
oblastech, jako jsou hluboké přkopy, pokud nen zajištěna
odpovdajc ventilace pomoc zařzen jako jsou výfukové větráky
nebo hadice. Výfukový plyn z motoru obsahuje jedovatý plyn
kysličnk uhelnatý a pobyt v prostřed s tmto plynem může způsobit
ztrátu vědom a může vést k usmrcen.
2.3.2
NIKDY nekuřte při provozován stroje.
2.3.3
NIKDY nekuřte při doplňován motoru palivem.
2.3.4
NIKDY nenaplňujte horký nebo běžc motor palivem.
2.3.5
NIKDY nenaplňujte motor palivem v blzkosti otevřeného ohně.
2.3.6
NIKDY nepřelejte palivo při naplňován motoru palivem.
2.3.7
NIKDY nenechte motor běžet v blzkosti otevřeného ohně.
2.3.8
VŽDY naplňujte palivovou nádrž v dobře větraném prostoru.
2.3.9
VŽDY po ukončen tankován dobře uzavřete uzávěr nádrže!
6
CT 36 / CT 48
2.4
Bezpečnost během údržby
Nedostatečně udržované stroje mohou být nebezpečné! Aby stroje
dlouho běžely bezpečně a řádně, je nutná pravidelná údržba a
občasné opravy.
VAROVÁNÍ
2.4.1
NIKDY se nepokoušejte stroj čistit nebo provádět jeho údržbu,
pokud běž. Otáčejc se části mohou způsobit vážné zraněn.
2.4.2
NIKDY nestartujte zahlcený benznový motor s vyjmutou svčkou.
Palivo zachycené ve válci by prudce vystřklo z otvoru pro svčku.
2.4.3
NIKDY netestujte, zda svčka jiskř u benznových motorů, pokud je
motor zahlcen nebo ctte benzn. Náhodná jiskra by mohla vzntit
výpary.
2.4.4
NIKDY nepoužvejte benzn nebo jiné druhy paliv nebo hořlavých
rozpouštědel k čistěn součástek, zvlášte ne v uzavřených
prostorech. Výpary z paliv a rozpouštědel mohou být výbušné.
2.4.5
NESUNDÁVEJTE lopatky, když je stroj zavěšen.
2.4.6
VŽDY před výměnou lopatek stroj dobře zabezpečte.
2.4.7
VŽDY udržujte prostor kolem výfukového tlumiče volný, jinak hroz
nebezpeč náhodného ohně.
2.4.8
VŽDY vyměňte opotřebované nebo narušené součástky náhradnmi
součástkami, které jsou navržené a doporučené firmou Wacker pro
údržbu tohoto pěchovadla.
2.4.9
VŽDY před prováděnm údržby strojů vybavených benznovými
motory rozpojte svčku, abyste zabránili náhodnému nastartován.
2.4.10 VŽDY stroj udržujte čistý a šttky čitelné. Všechny chybějc šttky
nahra
te a všechny špatně čitelné šttky vyměňte. Šttky poskytuj
důležité provozn pokyny a varuj o nebezpečch a rizicch.
2.4.11 VŽDY zacházejte opatrně s lopatkami. Jejich hrany mohou být ostré
a způsobit vážná řezná poraněn.
wc_si000139cz.fm
7
2.5
wc_si000139cz.fm
CT 36 / CT 48
Umstěn šttků
8
CT 36 / CT 48
2.6
Šttky s bezpečnostnmi pokyny a upozorněnmi
Tento stroj Wacker použvá podle potřeby mezinárodn obrázkové
šttky. Tyto šttky jsou popsány nže:
Šttek
Význam
NEBEZPEČÍ!
Motor vylučuje oxid uhelnatý; použvejte stroj
pouze v dobře větraných prostorech.
Přečtěte si přručku pro uživatele. Udržujte
stroj z dosahu jisker, plamene či hořcch
předmětů. Před tankovánm vypněte motor.
VAROVÁNÍ!
Horký povrch!
VAROVÁNÍ!
Při zachycen ruky běžcm řemenem může
dojt k poraněn. Kryt řemenu vždy vra″te na
své msto.
VAROVÁNÍ!
Vždy noste ochranné pomůcky uš a oč při
provozu tohoto motoru.
VAROVÁNÍ!
Nebezpeč pořezán.
wc_si000139cz.fm
9
Šttek
CT 36 / CT 48
Význam
R e m o v e p a n f r o m
o v e r h e a d .
P a n s c a n f a l l a n d
a p e r s o n i s h i t .
t r o w e l b e f o r e
c a u s e
d e a t h
l i f t i n g
m
o r s e r i o u s
VAROVÁNÍ!
Před zdvihánm stroje sundejte z hladtka
nasazenou čepel. Nasazené čepele mohou
spadnout a způsobit úmrt nebo závažné
zraněn v přpadě zásahu osoby. (Umstěno
na horn straně nasazené ploché čepele)
a c h i n e
i n j u r y
i f
G le it s c h e ib e v o m B e t o n g lä t t e r e n t f e r n e n b e v o r
d a s G e r ä t u b e r K o p f h ö h e g e h o b e n w ir d .
G le it s c h e ib e k a n n f a lle n u n d s c h w e r e V e r le t z u n g
o d e r T o d v e r u r s a c h e n w e n n P e r s o n a l g e t r o f f e n w ir d .
A v a n t d e l e v e r l a p p a r e i l a u - d e s s u s d e v o t r e t ê t e ,
ô t e r l e d i s q u e d e t a l o c h a g e d e l a t r u e l l e .
L e d i s q u e d e t a l o c h a g e p e u t t o m b e r e t e n t r a î n e r
d e g r a v e s b l e s s u r e s o u m ê m e l a m o r t .
1 1 8 6 8 8
Q u i t e e l d i s c o d e f l o t a c i ó n a n t e s d e l e v a n t a r l a
m á q u i n a a l i s a d o r a d e h o r m i g ó n .
L o s d i s c o s p o d r í a n c a e r y m a t a r o l a s t i m a r
s e r i a m e n t e a u n a p e r s o n a q u e s e e n c u e n t r e c e r c a .
Nastavitelná škrtic klapka
UPOZORNĚNÍ!
Před použitm tohoto stroje se seznamte s
pokyny uvedenými v dodávané přručce pro
uživatele. Jestliže tak neučinte, zvyšujete tm
riziko poraněn sebe i druhých.
UPOZORNĚNÍ!
Msto pro zdvihán.
Tlačtko na zastaven motoru:
Stisknutm tohoto tlačtka zastavte motor.
wc_si000139cz.fm
10
CT 36 / CT 48
Šttek
Význam
Typovy šttek s označenm typu, čslem
výrobku, verz a čslem stroje je umstěn na
každém přstroji. Poznamenejte si prosm
údaje z tohoto šttku, aby byly k dispozici i při
ztrátě nebo poškozen tohoto šttku.
Označen typu, čslo vyrobku, čslo verze a
čslo stroje jsou vždy nezbytně nutné při
objednávce náhradnch dlů nebo při
dotdzech týkajcch se servisnch informac.
Do převodové skřně dolévejte pouze
převodový olej Glygoyle 460.
Tento přstroj je chráněn jednm nebo vce
následujcm patenty.
wc_si000139cz.fm
11
Šttek
CT 36 / CT 48
Význam
Otočte palivový ventil do „otevřené“ polohy.
Uzavřete sytič.
Otočtem spnačem klče motoru do polohy
“ON”.
Přepnout přvěru do polohy „IDLE“
(VOLNOBĚH).
Zatáhněte za šňůru startéru.
Otevřete sytič.
wc_si000139cz.fm
12
CT 36 / CT 48
Šttek
Význam
Stiskněte tlačtko Stop.
Otočtem spnačem klče motoru do polohy
“OFF”.
Otočte palivový ventil do „zavřené“ polohy.
wc_si000139cz.fm
13
Technické údaje
CT 36 / CT 48
3. Technické údaje
3.1
Rozměry a hmotnost
Vysvětlivky
Oznacen
Dop.
motor Honda*
A
Výkon motoru
Oznacen
Dop.
Promenlivé otácky
V
4, 5, 6, 8, 9, 11, 13
*Standardní modely jsou vybaveny motorem Wacker.
Typ držadla
Čslo
výrobku:
L
mm
Typ sklonu
lopatek
Váha
kg
Pevný
0159659
1740
Promenný
10
Sklopné
0159660
1740
Promenný
12
Nastavitelné/
sklopné
0164617
1740
Promenný
13
Nastavitelné
0164535
1740
Promenný
11
Nastavitelné/
sklopné
0159661
1740
ProShift®
15
Nastavitelné
0159662
1740
ProShift®
13
wc_td000141cz.fm
14
CT 36 / CT 48
Technické údaje
bez rukojeti
se rukojet
Model
Čslo
výrobku
LxWxH
mm
LxWxH
mm
bez
soupravy
závaž
kg
se
soupravou
závaž
kg
CT 365A
0009438
0620106
915x915x607
2005x915x1040
85
91
CT 366
0009443
915x915x607
2005x915x1040
85
91
CT 368A
0009439
915x915x686
2005x915x1040
94
103
CT 368AV
0009442
915x915x686
2005x915x1040
94
103
CT 369
0009444
915x915x686
2005x915x1040
90
98
CT 369V
0009447
915x915x686
2005x915x1040
90
98
CT 488A
0009449
1220x1220x686
2160x1220x1040
105
114
CT 489
0009453
1220x1220x686
2160x1220x1040
105
114
CT 4811A
0009450
1220x1220x712
2160x1220x1040
113
122
CT 4813AV
0009452
1220x1220x712
2160x1220x1040
121
130
wc_td000141cz.fm
15
Technické údaje
3.2
CT 36 / CT 48
Motor
Čslo výrobku
CT 365A
0009438, 0620106
CT 366
0009443
Motor
Značka motoru
Model motoru
Jmenovitý výkon
Svčka
Vzdálenost elektrod
Otáčky motoru plné
zatžen
Otáčky motoru volnoběh
Záběr spojky
Vůle ventilů (za
studena)
vstup:
výstup:
Vzduchový filtr
Mazadlo motoru
Obsah oleje v motoru
Palivo
Obsah palivové nádrže
Spotřeba paliva
Doba provozu
wc_td000141cz.fm
kW
typ
mm
Honda
Wacker
GX 160 K1 QX2
WM170
4,3 @ 3800 ot./min.
4,2 @ 3800 ot./min.
NGK BPR 6ES
NGK BR6HS
Champion RL86C
0,7 – 0,8
ot./min.
ot./min.
0,6 –0,7
3800 ± 100
1450 ± 100
1400 ± 100
ot./min.
1800
mm
0,15
0,20
Dvousložkový
typ
stupeň
oleje
0,07–0,13
0,17–0,23
SAE 10W30
SE or higher
SAE 10W30 SG or SF
l
0,6
typ
běžný bezolovnatý benzn
l
3,6
l/hr
1,8
1,52
hr.
2
2,4
16
CT 36 / CT 48
Technické údaje
Čslo výrobku
CT 36-8A
0009439
CT 36-8A-V
0009442
CT36-9
0009444
CT 36-9-V
0009447
Motor
Značka motoru
Model motoru
Jmenovitý výkon
Svčka
zatžen
Záběr spojky
Vůle ventilů (za
studena)
vstup:
výstup:
Vzduchový filtr
Mazadlo motoru
Palivo
Spotřeba paliva
Doba provozu
wc_td000141cz.fm
kW
typ
Honda
Wacker
GX 240 K1 QA
WM270
6,2 @ 3800 ot./min.
6,5 @ 3800 ot./min.
NGK BPR 6ES
NGK BR6HS
Champion RL86C
mm
0,7 – 0,8
ot./min.
ot./min.
3800 ± 100
1450 ± 100
1400 ± 100
ot./min.
1800
mm
0,15
0,20
Dvousložkový
typ
stupeň
oleje
SAE 10W30
SF, SE, SD, or SC
SAE 10W30 SG or SF
l
1,1
typ
l
6,0
l/hr
2,7
2,5
hr.
2,25
2,4
17
Technické údaje
CT 36 / CT 48
Čslo výrobku
CT 48A8A
0009449
CT 489
0009453
Motor
Značka motoru
Model motoru
Jmenovitý výkon
Svčka
zatžen
Záběr spojky
Vůle ventilů (za
studena)
vstup:
výstup:
Vzduchový filtr
Mazadlo motoru
Palivo
Spotřeba paliva
Doba provozu
wc_td000141cz.fm
kW
typ
Honda
Wacker
GX 240 K1 QA
WM270
6,2 @ 3800 ot./min.
6,5 @ 3800 ot./min.
NGK BPR 6ES
NGK BR6HS
Champion RL86C
mm
0,7 – 0,8
ot./min.
ot./min.
3800 ± 100
1450 ± 100
1400 ± 100
ot./min.
1800
mm
0,15
0,20
Dvousložkový
typ
stupeň
oleje
SAE 10W30
SF, SE, SD, or SC
SAE 10W30 SG or SF
l
1,1
typ
l
6,0
l/hr
2,7
2,5
hr.
2,25
2,4
18
CT 36 / CT 48
Technické údaje
Čslo výrobku
CT 48-11A
0009450
CT 48-13A-V
0009452
Motor
Značka motoru
Model motoru
Jmenovitý výkon
Svčka
zatžen
Záběr spojky
Vůle ventilů (za
studena)
vstup:
výstup:
Vzduchový filtr
Mazadlo motoru
Palivo
Spotřeba paliva
Doba provozu
wc_td000141cz.fm
Honda
kW
GX 340 K1 QA
GX 390 U1 QA
8,7 @ 3800 ot./min.
10 @ 3800 ot./min.
NGK BPR 6ES
typ
mm
0,7 – 0,8
ot./min.
3800 ± 100
ot./min.
1450 ± 100
ot./min.
1800
mm
0,15
0,20
Dvousložkový
typ
stupeň
oleje
SAE 10W30 SG or SF
l
1,1
typ
l
6,0
l/hr
2,7
hr.
2,25
19
Technické údaje
3.3
CT 36 / CT 48
Mechanické hladtko
Model
Čslo
výrobku.
průměr
mechnického
hladtka*
mm
počet
lopatek
mazadlo
převodové
skřně
typ/ ml
rozsah
otáček
ot./min.
Úhel
nastaven
lopatek
stupně
Mechanické hladtko
CT 36-5A
CT 36-6
CT 36-8A
CT 36-8A-V
CT 36-9
CT 36-9-V
CT 48-8A
CT 48-9
CT 48-11A
CT 48-13A-V
0009438
0620106
0009443
0009439
0009442
0009444
0009447
0009449
0009453
0009450
0009452
60–125
915
4
Mobil
Glygoyle 460
Approx.
620
60–125
25–200
60–125
25–200
60–125
1220
25–200
* Lopatky hladtka NESMÍ být vzájemně zaměňovány, tzn. NEINSTALUJTE lopatky s většm
průměrem na hladtko s menšm průměrem.
wc_td000141cz.fm
20
0–30
CT 36 / CT 48
3.4
Technické údaje
Podmnky pro použván vibračnch desek
Operačn hladiny zvuku, měřené na základě Dodatku 1, odstavce
1.7.4.f Nařzen pro stroje ES (ECMachine Regulations), jsou:
•
úroveň tlaku vzduchu v mstě operátora (LpA) = „A“ dB(A)
•
úroveň intenzity hlasitosti stroje: (LWA) = „B“ dB(A)
Tyto zvukové hodnoty byly určeny podle normy ISO 3744 pro hladinu
sly zvuku (LWA) a podle normy ISO 6081 pro hladinu tlaku zvuku (LpA)
v mstě operátora.
•
Vážená efektivn hodnota akcelerace, určená podle 1. části ISO
8662, je: „C“ m/s2.
Specifikace zvuku a vibrac byly zskány s jednotkou provozovanou
na vlhkém betonu při nominálnch otáčkách motoru.
Model
Čslo
výrobku
A
B
C
CT 36-5A
0009438
0620106
103
89
5,3
CT 36-6
0009443
103
89
5,3
CT 36-8A
0009439
109
95
4,3
CT 36-8A-V
0009442
109
95
4,0
CT 36-9
0009444
109
95
7,1
CT 36-9-V
0009447
109
95
6,6
CT 48-8A
0009449
109
95
5,3
CT 48-9
0009453
109
95
5,3
CT 48-11A
0009450
113
96
7,1
CT 48-13A-V
0009452
115
98
4,1
wc_td000141cz.fm
21
Provoz
CT 36 / CT 48
4. Provoz
4.1
Aplikace
Tato hladička je modern, vysoce výkonné zařzen zkonstruované
pro hlazen a dokončován čerstvě litých betonových desek. Dobrá
vyváženost stroje, nastavitelné držadlo a snadno přstupné ovládac
prvky zajišt’uj obsluze komfort a mimořádnou produktivitu. Čidlo
pro automatické zastaven umocňuje zajištěn bezpečnosti obsluhy.
Způsob a stupeň dokončovacch povrchových úprav závis na
pracovnch podmnkách a dovednostech obsluhy.
NEPOUŽÍVEJTE tento stroj k žádnému jinému účelu než k hlazen
betonu.
4.2
Sestaven nového stroje
Mechanická hladtka jsou výrobcem dodávána s odmontovanými
držadly a lopatkami. Při sestavován nových strojů nebo při instalaci
nových držadel a lopatek postupujte podle část Instalace lopatek a
Instalace a nastaven držadel.
4.3
Doporučené palivo
Do tohoto motoru použvejte běžný bezolovnatý benzn. Použvejte
pouze čerstvé, čisté palivo. Palivo obsahujc vodu nebo špnu
poškod palivový systém. Podrobné technické údaje o palivu
naleznete v přručce výrobce motoru.
wc_tx000373cz.fm
22
CT 36 / CT 48
4.4
Provoz
Instalace lopatek
Viz obrázek: wc_gr003238
Pro hladtka se dodávaj čtyři typy lopatek. Volné desky jsou velké
lopatky, které vypadaj jako formy na pizzu a které se zaháknou na
lopatky pro konečnou úpravu povrchu nebo kombinované lopatky a
jsou k dispozici pouze u strojů 91 cm (36 palců). Volné lopatky jsou k
dispozici pro všechny stroje a uchycuj se na lopatky pro konečnou
úpravu povrchu nebo kombinované lopatky. Oba tyto typy lopatek
se použvaj v raném stádiu prac a nemaj nastavený úhel.
Dokončovac lopatky se použvaj v závěrečných pracovnch fázch.
Úhel jejich sklonu lze postupně měnit, aby se tak dosáhlo co možná
nejlepšho výsledku vyhlazen betonu.
Kombinované lopatky je možno použt v průběhu celého zpracován
betonu. Použvaj se msto volných lopatek nebo desek i lopatek pro
konečnou úpravu povrchu.
Poznámka: Lopatky hladtka NESMÍ být vzájemně zaměňovány,
tzn. NEINSTALUJTE lopatky s většm průměrem na hladtko s
menšm průměrem.
4.4.1
Tyto lopatky jsou ploché na obou koncch a mohou být
nainstalovány oběma směry.
Kombinované lopatky při instalaci nasměrujte podle obrázku (a).
Zajistte tak správné umstěn vyvýšené části lopatky pro otáčivý
pohyb stroje po směru hodinových ručiček.
4.4.2
Lopatky uchyt’te k osám mechanického hladtka šrouby (b). Před
instalac ponořte závity šroubů do mazadla. Zabránte tak, aby beton
uchytil šrouby na mstě a usnadnte si tak pozdějš demontáž
lopatek.
4.4.3
Do zbývajcch otvorů se závity v úchytu lopatky nasa
te plastické
uzávěry (c), abyste zabránili jejich zanášen betonem.
Hladtko s uchycenou volnou deskou nezvedejte nad hlavu; deska
by mohla spadnout a zranit personál pracujc v okol.
VAROVÁNÍ
wc_tx000373cz.fm
23
Provoz
4.5
CT 36 / CT 48
Instalace držadel
Viz obrázek: wc_gr001758, wc_gr003219
U nových strojů jsou trubková držadla dodávána smontovaná s
ovládánm náklonu lopatek (Twist nebo ProShift®) (c), tlačtko
stop (b), palivová přpust’ (a), šrouby (f) a matice (k).
Instalace trubkového držadla:
4.5.1
U strojů vybavených sklopným držadlem napřimte toto držadlo a
utaženm knoflku (e) zajistěte držadlo ve vzpřmené poloze.
4.5.2
Vytáhněte ovládac kabel náklonu lopatek (j) ze spodnho konce
trubky a odšroubujte z něj matici.
4.5.3
Provlékněte kabel skrz patku držadla (f) a přes kotouč (h) tak, jak je
uvedeno na obrázku.
4.5.4
Pomoc dvou šroubů M8x65 (g) připevněte trubkové držadlo k
patce. Utáhněte šrouby momentem 25Nm.
4.5.5
Zatlačte držadlo ProShift® zcela dopředu (směrem od sebe) NEBO
otočte držadlo ovládán úhlu lopatek co možná nejvce proti směru
hodinových ručiček. Podle obrázku připevněte kabel k vidlici (k) a
seři
te matici (m) tak, aby kabel těsně přiléhal a aby lopatky
hladičky byly v rovině (sklon 0°).
4.5.6
Nastavte palivovou přpust’ (a1) do polohy pro volnoběh. Sejměte
kryt vzduchového čističe. Protáhněte kabel uchytkou na krytu
navječe. Protáhněte dl ve tvaru Z otvorem v desce ackelerátoru a
připojte táhlo škrtic klapky ke svorce na motoru. Přichyt’te kabel do
svorky na plášti palivové přpusti. Uzavřete kryt vzduchového čističe.
4.5.7
Připojte elektrický kabel držadla k oběma koncům veden z motoru.
Dalš informace o instalaci naleznete na stránce s pokyny pro
držadlo.
Poznámka: U strojů opatřených motory Wacker nepřipojujte k
rukojeti vodiče uložené v sáčku.
4.5.8
wc_tx000373cz.fm
U strojů s nastavitelným držadlem uvolněte knoflk (d) a nastavte
držadlo směrem dolů nebo nahoru do polohy tak, aby vyhovovala
pracovnkovi obsluhy. Utáhnutm knoflku zajistěte držadlo v dané
poloze.
24
CT 36 / CT 48
Provoz
e
f
g
h
wc_gr001758
k
wc_tx000373cz.fm
j
25
Provoz
4.6
CT 36 / CT 48
Řdc prvky
Dop.
Oznacen
Dop.
Oznacen
a
páka přvěry
d
Výškové nastaven rukojeti (jeli ve
výbavě)
b
Tlactko Stop
e
Nastaven sklopné rukojeti (jeli ve
výbavě)
c
ovládán nastaven úhlu lopatek
(s proměnným úhlem) nebo
ovládán nastaven úhlu lopatek
(s ProShift®)
wc_tx000373cz.fm
26
CT 36 / CT 48
4.7
Provoz
Tlactko Stop
Po stisknut vypnače (b) se zastav motor.
Aby se zabránilo nekontrolovanému otáčen hladičky, je řdic modul
motoru navržen tak, aby za určitých podmnek vypnul motor. Pokud
napřklad ztrat obsluha kontakt s hladičkou, rozpozná řdic modul
rotaci stroje a automaticky vypne motor. Pohybová energie otáčejc
se hladičky aktivuje brzdu a zastav otáčen rukojeti za 270°.
4.8
Před nastartovánm
Před spuštěnm hladičky zkontrolujte následujc:
wc_tx000373cz.fm
•
hladinu oleje v motoru
•
hladinu oleje v převodové skřni
•
hladinu paliva
•
stav čističe vzduchu
•
stav palivového veden
•
stav lopatek a ramen hladičky
•
stav ochranného prstence
•
popisné šttky
•
vhodnost délky rukojeti vzhledem k výšce obsluhujcho
pracovnka
27
Provoz
4.9
CT 36 / CT 48
Startován Honda
4.9.1
Otevřte palivový ventil motoru posunutm páky doprava (g1).
Poznámka: Pokud je motor studený, posuňte páku sytiče do
uzavřené polohy (i1). Pokud je motor horký, posuňte páku sytiče do
otevřené polohy (i2).
4.9.2
Posuňte spnač motoru do polohy „ON“ (ZAPNUTO) (h1).
4.9.3
Páku plynu posuňte do volnoběžné polohy (a1).
Poznámka: Motor spouštějte s plynovou pákou v poloze pro
volnoběh. Pokud se pokuste spustit motor s plynovou pákou v jiné
poloze než pro volnoběh, motor nenastartuje. Jedná se o funkci
řdicho modulu motoru, která zabraňuje širokému otevřen klapky
při spuštěn.
4.9.4
Zatáhněte za startovac lano (j).
Při startován motoru nedávejte nohu na kruhový kryt; mohlo by dojt
k vážnému poranen, pokud by vám proklouzla noha kruhovým
VAROVÁNÍ krytem když se lopatky začnou otáčet.
Poznámka: Pokud je v motoru nzká hladina oleje, motor nepůjde
nastartovat. Pokud dojde k takové situaci, zkontrolujte hladinu oleje
a podle potřeby doplňte olej.
wc_tx000373cz.fm
4.9.5
Při zahřván motoru otevřte sytič (i2).
4.9.6
Otevřte přvěru (a2) abyste mohli provozovat mechanické hladtko.
Pomoc přvěry upravte počet otáček lopatek za minutu tak, aby
odpovdaly podmnkám.
28
CT 36 / CT 48
Provoz
h2
i2
g1
h1
i1
g2
j
wc_gr001098
4.10 Zastaven Honda
4.10.1 Otočenm páky přvěry do pomalé polohy (a1) snižte otáčky motoru
na volnoběh.
4.10.2 Stiskněte tlačtko Stop (b).
4.10.3 Posuňte spnač motoru do polohy „OFF“ (VYPNUTO) (h2).
4.10.4 Posunutm páky doleva (g2) uzavřete palivový ventil.
wc_tx000373cz.fm
29
Provoz
CT 36 / CT 48
4.11 Startován Wacker
4.11.1 Otevřete palivový kohout pohybem páky dolů (g1).
Poznámka: Pokud je motor studený, posuňte páku sytiče do
uzavřené polohy (i2). Pokud je motor horký, posuňte páku sytiče do
otevřené polohy (i1).
4.11.2 Posuňte spnač motoru do polohy „ON“ (ZAPNUTO) (h2).
4.11.3 Páku plynu posuňte do volnoběžné polohy (a1).
Poznámka: Motor spouštějte s plynovou pákou v poloze pro
volnoběh. Pokud se pokuste spustit motor s plynovou pákou v jiné
poloze než pro volnoběh, motor nenastartuje. Jedná se o funkci
řdicho modulu motoru, která zabraňuje širokému otevřen klapky
při spuštěn.
4.11.4 Zatáhněte za lanko startéru (j).
Při startován motoru nedávejte nohu na kruhový kryt; mohlo by dojt
k vážnému poranen, pokud by vám proklouzla noha kruhovým
krytem když se lopatky začnou otáčet.
VAROVÁNÍ
Poznámka: Pokud je v motoru nzká hladina oleje, motor nepůjde
nastartovat. Pokud dojde k takové situaci, zkontrolujte hladinu oleje
a podle potřeby doplňte olej.
4.11.5 Při zahřván motoru otevřte sytič (i1).
4.11.6 Otevřte přvěru (a2) abyste mohli provozovat mechanické hladtko.
Pomoc přvěry upravte počet otáček lopatek za minutu tak, aby
odpovdaly podmnkám.
wc_tx000373cz.fm
30
CT 36 / CT 48
g2
Provoz
h2
i1
g1
i2
h1
j
wc_gr002747
4.12 Zastaven Wacker
4.12.1 Otočenm páky přvěry do pomalé polohy (a1) snižte otáčky motoru
na volnoběh.
4.12.2 Stiskněte tlačtko Stop (b).
4.12.3 Posuňte spnač motoru do polohy „OFF“ (VYPNUTO) (h1).
4.12.4 Uzavřete palivový kohout (g2).
wc_tx000373cz.fm
31
Provoz
CT 36 / CT 48
4.13 Ovládac jednotka motoru
Pro vyzkoušen ovládacho modulu motoru spust’te stroj a trhněte
držadlem směrem doprava. Motor by se měl zastavit. Pokud se
motor nezastav, opakujte trhavý pohyb, dokud se motor nevypne.
Pokud se motor nevypne, stiskněte tlačtko Stop a vypněte motor.
Dokud ovládac modul motoru nevyměnte, stroj NEPROVOZUJTE.
Pokud je ovládac modul motoru odpojen nebo nepracuje správně,
hladičku NEPROVOZUJTE.
VAROVÁNÍ
4.14 Provoz
Než začnete hladičku provozovat, VŽDY vyzkoušejte funkčnost
ovládacho modulu motoru. Pokud ovládac modul motoru
nepracuje správně, hladičku NEPROVOZUJTE.
VAROVÁNÍ
Vyberte správný typ lopatek a uchyt’te je k osám mechanického
hladtka. Nepoužvejte současně lopatky pro uhlazován nebo
konečnou úpravu povrchu s kombinovanými lopatkami.
Poznámka: Mechanické hladtko nenechte při použván na
měkkém betonu stát přliš dlouho na jednom mstě. Po skončen
provozu hladtko vždy sundejte z betonové desky.
Poznámka: Odkazy na levou a pravou stranu se rozum z pohledu
operátora.
4.14.1 Výšku držadla nastavte tak, aby odpovdala operátorovi. Viz část
Instalace a nastaven držadel.
UPOZORNĚNÍ: Nepokoušejte se nastavit výšku rukojeti hladičky,
pokud stroj běž.
4.14.2 Nastartujte motor a zvýšenm jeho otáček nechte lopatky zabrat.
Otáčky upravte pákou přvěry na držadle tak, aby odpovdaly daným
pracovnm podmnkám.
4.14.3 Pokud chcete posunout mechanické hladtko dopředu, otáčejte
držadlem po směru hodinových ručiček (a).
4.14.4 Pokud chcete posunout mechanické hladtko dozadu, otáčejte
držadlem proti směru hodinových ručiček (b).
wc_tx000373cz.fm
32
CT 36 / CT 48
Provoz
4.14.5 Pokud chcete posunout mechanické hladtko doleva, mrně
zdvihněte držadlo (c).
4.14.6 Pokud chcete posunout mechanické hladtko doprava, mrně
zatlačte na držadlo směrem dolů (d).
4.14.7 Mechanické hladtko vyčistěte po každém použit od betonových
cákanců.
Před prováděnm servisu nebo údržby stroje nechte vychladnout
tlumič. Horký tlumič by mohl vzntit palivo, a způsobit tak požár.
VAROVÁNÍ
Doporučujeme, abyste každou sérii pracovnch průchodů s
mechanickým hladtkem prováděli v úhlu 90° k předcházejc sérii
pracovnch průchodů. Zabránte tak tvorbě rýh na povrchu betonové
desky.
Napřklad na protějšm obrázku byla druhá série pracovnch
průchodů (2) v úhlu 90° k prvn sérii pracovnch průchodů (1).
V pracovn oblasti by kromě operátora hladtka neměl být žádný jiný
personál, protože lopatky spuštěného hladtka mohou způsobit
VAROVÁNÍ vážné poraněn.
a
1
c
d
2
b
wc_gr003239
wc_tx000373cz.fm
33
Provoz
CT 36 / CT 48
4.15 Brzdová soustava
Brzdová soustava hladičky je pružinová. Brzda se aktivuje vždy, když
se hnac hřdel převodovky neotáč nebo když vůči hladičce nevzniká
žádný odpor. Brzda se uvoln tehdy, jakmile se začne vstupn hnac
hřdel otáčet a vysune se z dosedac polohy. Tato situace nastane
tehdy, když se ozubená kola na vstupn hřdeli začnou otáčet a
zapadnou do ozubených kol výstupn hřdele, čmž vytlač hřdel ven.
Pokud vůči lopatkám hladičky neexistuje žádný nebo jen velmi malý
odpor, brzda se nemus uvolnit, nebot’ je to právě odpor vůči těmto
lopatkám, který umožn uvolněn brzdy. Pokud je stroj zavěšený
nebo pokud se pohybuje po velmi hladkém, kluzkém povrchu, brzda
se neuvoln, což by mohlo způsobit prokluzován řemenu.
wc_tx000373cz.fm
34
CT 36 / CT 48
Provoz
4.16 Nastaven sklonu lopatek
Nastaven sklonu (úhlu) lopatky:
A = Proměnným úhlem lopatek: Sklon (úhel) lopatek upravte
otáčenm knoflku pro nastaven sklonu (a). Otáčenm po směru
hodinových ručiček se úhel nastaven lopatek zvýš a otáčenm proti
směru hodinových ručiček se tento úhel snž.
B = Nastaven úhlu lopatek ProShift®: Zataženm držadla směrem
(b) k operátorovi zvyšte úhel. Zatlačenm držadla směrem od
operátora snižte úhel.
A
C
B
D
1
a
b
2
3
5˚
10˚
4
15-30˚
wc_gr003220
C = Pracovn stav betonu
D = Doporučený pracovn sklon
1
Vlhký pracovní povrch
Naplocho (beze sklonu)
2
Vlhký až tažný pracovní povrch
Mírný sklon (5°)
3
Tažný pracovní povrch
Vìtší sklon (10°)
4
Polotvrdý pracovní povrch až tvrdý
ukonèovací povrch (leštìní)
Maximální sklon (1530°)
Dopor
ucen
Pro dokoncovac práce je nekdy výhodné pridat k ochranným kroužkum hladtka závaž, aby se tak
zvetšila sla vyhlazován. Pro tyto úcely dodává firma Wacker soupravu závaž.
wc_tx000373cz.fm
35
Údržba
CT 36 / CT 48
5. Údržba
5.1
Harmonogram pravidelné údržby Honda
V nže uvedené tabulce uvádme základn údržbu mechanického
hladtka a motoru. Dalš informace o údržbě motoru najdete v
Přručce pro provoz výrobce motoru.
Denně
Kontrola hladiny paliva.
•
Kontrola hladiny oleje v motoru.
•
Kontrola palivových linek.
•
Kontrola vzduchového filtru
•
Kontrola a dotažen vnějšch úchytů.
•
Mechanické hladtko vyčistěte po
každém použit od betonových
cákanců.
•
Po
prvnch
20
hodin
ách
Vyčistěn součástek vzduchového
filtru.
Každé
dva
týdny
nebo 50
hodin
Každý
měsc
nebo
100
hodin
•
•
Výměna oleje v motoru.
•
Kontrola hnacho řemenu.
•
Kontrola a vyčistěn svčky.
•
Vyčistěn nádobky na usazeniny.
•
•
Kontrola a nastaven vůle ventilů.
wc_tx000374cz.fm
Každé 3
měsce
nebo
300
hodin
36
CT 36 / CT 48
5.2
Údržba
Harmonogram pravidelné údržby Wacker
V nže uvedené tabulce uvádme základn údržbu mechanického
hladtka a motoru. Dalš informace o údržbě motoru najdete v
Přručce pro provoz výrobce motoru.
Denně
Kontrola hladiny paliva.
•
Kontrola hladiny oleje v motoru.
•
Kontrola palivových linek.
•
Kontrola vzduchového filtru; výměna
podle potřeby.
•
Kontrola a dotažen vnějšch úchytů.
•
Mechanické hladtko vyčistěte po
každém použit od betonových
cákanců.
•
Po
prvnch
20 hod
inách
Vyčistěn součástek vzduchového
filtru.
Každé
dva
týdny
nebo
50
hodin
Každý
měsc
nebo
100
hodin
Každý5
500
hodin
•
Výměna oleje v motoru.
•*
•
Kontrola a vyčistěn svčky.
•
Vyčistěn nádobky na usazeniny.
•
Kontrola a nastaven vůle ventilů.
•
Vyměňte svčku.
•
* Prove
te po prvnch 20 hodinách provozu.
wc_tx000374cz.fm
Každý
rok
nebo
300
hodin
37
Údržba
5.3
CT 36 / CT 48
Motorový olej Honda
5.3.1
Olej vypouštějte, dokud je motor teplý.
5.3.2
Odstraňte uzávěr hrdla pro plněn oleje (a) a výpustný šroub (b),
aby se vypustil olej.
Poznámka: V zájmu ochrany životnho prostřed umstěte pod stroj
plastovou plachtu a nádobu na zachytáván kapalin vytékajcch ze
stroje. Tyto kapaliny zlikvidujte podle předpisů na ochranu životnho
prostřed.
wc_tx000374cz.fm
5.3.3
Zašroubujte vypouštěc šroub.
5.3.4
Naplňte klikovou skřň motoru doporučeným typem oleje až do
úrovně otvoru plnicho hrdla (c). Jakost a typ oleje jsou popsány v
kapitole Technická data.
5.3.5
Nasa
te zpět uzávěr hrdla pro plněn oleje.
38
CT 36 / CT 48
5.4
Údržba
Motorový olej Wacker
5.4.1
Olej vypouštějte dokud je motor teplý.
Poznámka: V zájmu ochrany životnho prostřed umstěte pod stroj
plastovou plachtu a nádobu na zachytáván kapalin vytékajcch ze
stroje. Tyto kapaliny zlikvidujte podle předpisů na ochranu životnho
prostřed.
5.4.2
Vyšroubujte šroub pro vypouštěn oleje (a).
5.4.3
Nechte vytéci olej.
5.4.4
Zašroubujte vypouštěc šroub.
5.4.5
Plnicm hrdlem oleje (b) naplňte klikovou skřň motoru až po horn
značku na olejové měrce (c). Nezavádějte olejovou měrku, abyste
zkontrolovali výšku hladinu. Jakost a typ oleje jsou popsány v
kapitole Technická data.
5.4.6
Po naplněn klikové skřně nainstalujte zpět olejovou měrku.
c
a
b
wc_gr003201
wc_tx000374cz.fm
39
Údržba
5.5
CT 36 / CT 48
Vzduchový filtr Honda
Motor je vybaven vzduchovým fitrem skládajcm se ze dvou část.
Servis vzduchového filtru provádějte často, abyste zabránili selhán
karburátoru.
UPOZORNĚNÍ: NIKDY nespouštějte motor bez vzduchového filtru.
Došlo by k vážnému poškozen motoru.
NIKDY nepoužvejte k čistěn vzduchového filtru benzn nebo jiné
druhy rozpouštědel s nzkým bodem zážehu. Mohlo by dojt k požáru
VAROVÁNÍ nebo výbuchu.
Prováděn servisu:
wc_tx000374cz.fm
5.5.1
Sundejte kryt vzduchového filtru (a). Sundejte obě části filtru a
zkontrolujte, zda v nich nejsou otvory nebo nejsou potrhané.
Poškozené části vyměňte.
5.5.2
Opláchněte pěnovou součástku (b) v roztoku mrného saponátu a
teplé vody. Propláchněte ji důkladně čistou vodou. Součástku
nechte důkladně vyschnout. Součástku nechte nasáknout čistým
motorovým olejem a vymačkejte z n přebytečný olej.
5.5.3
Lehce poklepte paprovou součástkou (c), abyste ji zbavili
nadbytečného prachu nebo filtr zevnitř profoukněte stlačeným
vzduchem. Pokud je paprová součástka silně znečištěná, vyměňte
ji.
40
CT 36 / CT 48
5.6
Údržba
Vzduchový filtr Wacker
NIKDY k čistěn vzduchového filtru nepoužvejte benzn nebo jiná
rozpouštědla s nzkým bodem zážehu. Mohlo by dojt k požáru nebo
výbuchu.
VAROVÁNÍ
UPOZORNĚNÍ: NIKDY motor neprovozujte bez vzduchového filtru.
Došlo by k vážnému poškozen motoru.
Motor je vybaveno dvoudlným vzduchovým filtru. Součásti je
potřeba čistit za normálnch podmnek jednou týdně. V přpadě
nepřznivých, suchých a prašných podmnek, je třeba provádět
údržbu součást denně. Součásti, znečištěné tak, že nen možno je
vyčistit, je třeba nahradit novými.
5.6.1
Odstraňte kryt (a) čističe vzduchu. Vytáhněte sestavu čističe
nahoru. Zkontrolujte oba dly, zda nevykazuj trhliny či opotřeben.
Poškozené dly vyměňte.
5.6.2
Pěnovou vložku (b) umyjte ve slabém saponátu a v teplé vodě.
Propláchněte důkladně čistou vodou. Nechejte vložku dobře
oschnout.
5.6.3
Z paprové vložky (c) setřeste lehkým oklepánm nečistoty nebo ji
profoukněte z vnitřku ven stlačeným vzduchem. Zdáli se vám
paprová vložka značně znečištěná, vyměňte ji.
a
b
c
wc_gr000656
wc_tx000374cz.fm
41
Údržba
5.7
CT 36 / CT 48
Svčka
Svčku vyčistěte nebo vyměňte podle potřeby, abyste zajistili
správný chod. Postupujte podle přručky výrobce motoru.
Tlumič se během provozu velmi rozpál a zůstane horký i určitou
dobu po zastaven motoru. Tlumiče se nedotýkejte, pokud je horký.
VAROVÁNÍ
Poznámka: Technické údaje obsahuj množstv a doporučený typ,
Nastavte vzdálenost elektrod.
5.7.1
Vyjměte svčku a zkontrolujte ji.
5.7.2
Svčku vyměňte, pokud je izolace prasklá nebo odštplá. Elektrody
svčky vyčistěte drátěným kartáčem.
5.7.3
Nastavte vzdálenost elektrod (a).
5.7.4
Svčku důkladně dotáhněte.
UPOZORNĚNÍ: Volná svčka se může velmi rozžhavit a může
způsobit poškozen motoru.
wc_tx000374cz.fm
42
CT 36 / CT 48
5.8
Údržba
Čištěn nádobky na usazeniny Honda
wc_tx000374cz.fm
5.8.1
Vypněte palivový ventil.
5.8.2
Sundejte nádobku na usazeniny (a) a těsnic kroužek (b).
5.8.3
Omyjte je důkladně v nehořlavém rozpouštědle. Vysušte je a
nainstalujte.
5.8.4
Zapněte palivový ventil a zkontrolujte, zda těsn.
43
Údržba
5.9
CT 36 / CT 48
Sto na cišten paliva Wacker
5.9.1
Abyste odstranili vodu a nečistoty, uzavřete palivový kohout a
vyjměte palivovou jmku.
5.9.2
Prohlédněte palivovou (a) jmku, zda neobsahuje vodu a nečistoty.
5.9.3
Po té, co odstrante vodu a nečistoty, umyjte palivovou jmku
kerosnem nebo benznem.
5.9.4
Znovu ji namontujte správně, abyste zabránili prosakován.
a
wc_gr001093
wc_tx000374cz.fm
44
CT 36 / CT 48
Údržba
5.10 Nastaven rychlosti volnoběhu Honda
Hnac řemen sundejte před prováděnm jakéhokoli seřizován
karburátoru. Viz část Výměna řemenu. Lopatky budou zabrat,
VAROVÁNÍ dokud řemen nesundáte ze stroje.
Seři
te motor na podmnky bez zatžen nebo otáčky volnoběhu
podle Technických údajů.
5.10.1 Nastartujte motor a nechte jej zahřát na normáln provozn teplotu.
5.10.2 Otáčenm dorazového šroubu škrtic klapky (a) směrem dovnitř se
otáčky zvyšuj, a směrem ven se otáčky snižuj. Před měřenm
otáček dbejte, aby se páčka škrtic klapky dotýkala dorazového
šroubu.
a
wc_gr001122
wc_tx000374cz.fm
45
Údržba
CT 36 / CT 48
5.11 Seřzen karburátoru Honda
Hnac řemen sundejte před prováděnm jakéhokoli seřizován
karburátoru. Viz část Výměna řemenu. Lopatky budou zabrat,
dokud
řemen nesundáte ze stroje.
VAROVÁNÍ
Seřizovac šroub (a) je vybaven zarážkou, která zabraňuje
přlišnému obohacen směsi paliva se vzduchem, aby byla
dodržována nařzen regulujc emise. Směs je nastavena výrobcem
a nen nutné ji upravovat. Nepokoušejte se sundat zarážku. Tuto
zarážku nelze sundat bez poškozen seřizovacho šroubu.
a
wc_gr001061
wc_tx000374cz.fm
46
CT 36 / CT 48
Údržba
5.12 Výměna řemenu
Mechanické hladtko je vybaveno samonastavovac spojkou. Tato
spojka řemen automaticky utáhne a vykompenzuje tak jeho
opotřeben. Řemen vyměňte, pokud jej spojka již nedotáhne natolik,
aby v převodové skřni zabral bez prokluzován.
Výměna řemenu:
5.12.1 Rozpojte přvodn kabel od svčky.
Abyste zabránili nechtěnému spuštěn motoru, vždy před zahájenm
práce na stroji rozpojte přvodn kabel od svčky.
VAROVÁNÍ
5.12.2 Uvolněte tři šrouby (d) a odstraňte kryt řemene (c).
5.12.3 Pomalým otáčenm kladky (b) z n sundejte řemen (a).
Poznámka: Spojka a kladka jsou seřzeny výrobcem a neměly by
být sundavány během výměny řemenu.
5.12.4 Nasa
te nový řemen.
5.12.5 Namontujte zpět kryt řemenu a připevněte podložky a šrouby.
Šrouby utáhněte momentem 10Nm.
wc_tx000374cz.fm
47
Údržba
CT 36 / CT 48
5.13 Mazán mechanického hladtka
Ramena hladičky (b) promazávejte tukem Shell Alvania Č 2 nebo
podobným ekvivalentem. Doporučené intervaly mazán viz
Harmonogram pravidelné údržby. Podle potřeby promažte kabel
pro ovládán náklonu lopatek a dalš dly hladičky.
Olej v převodovce nen nutno měnit, pokud nebyl vypuštěn do
převodové skřně. Zkontrolujte jeho množstv přes zátku (a)
nacházejc se na boku skřně převodovky. Hladina oleje by měla
dosahovat do spodn části závitů zátky. Viz Technická data ohledně
jakosti a typu oleje.
5.14 Doplňková závaž
Při instalaci doplňkových závaž umstěte stejný počet závaž do
určeného prostoru kruhového krytu jak dopředu, tak dozadu. Závaž
na svém mstě zajistěte dotaženm šroubu.
Za žádných okolnost nepoužvejte jako doplňková závaž jiný
předmět než závaž doporučená firmou Wacker. Použit závaž, která
VAROVÁNÍ nejsou doporučena, může způsobit osobn zraněn nebo poškozen
stroje.
wc_tx000374cz.fm
48
CT 36 / CT 48
Údržba
5.15 Zvedán
Hmotnost stroje viz část Technické údaje.
Ručn zvedán stroje:
5.15.1 Zastavte motor.
5.15.2 Zavolejte partnera a zdvihán naplánujte.
5.15.3 Hmotnost rozdělte mezi partnery a stroj zvedněte za kruhový kryt
(a).
Riziko zraněn zad při zdvihán snžte, pokud budete stát naplocho a
rozkročeni na šřku ramen. Mějte hlavu vzpřmenou a záda
VAROVÁNÍ narovnaná.
Mechanické zvedán stroje:
5.15.1 Zastavte motor.
5.15.2 V Rozměry a hmotnost si zkontrolujte hmotnost stroje a ověřte si, že
zvedac zařzen může (mohou) hmotnost bezpečně zdvihnout.
5.15.3 Pomoc šroubů a matic přichyt’te k hladtku doplňkové zvedac
držadlo (b).
5.15.4 K zdvihacmu držadlu na stroji uchyt’te hák, popruh nebo kabel (viz
obrázek) a stroj podle potřeby zvedněte.
Hladtko s uchycenou volnou deskou nezvedejte nad hlavu; deska
by mohla spadnout a zranit personál pracujc v okol.
VAROVÁNÍ
wc_tx000374cz.fm
49
Údržba
CT 36 / CT 48
5.16 Uskladněn
Pokud mechanické hladítko budete uskladòovat po dobu delší než 30
dní:
wc_tx000374cz.fm
•
Vyměňte olej v motoru.
•
Vypust’te palivo z motoru.
•
Vyjměte svčku a nalijte do válce 15 ml (1/2 unce) motorového
oleje SAE 30. Vyměňte svčku a nastartujte motor, abyste do něj
dostali rovnoměrně olej. Postupujte podle přručky pro motor.
•
Očistěte prach z válce, žeber hlavy válce, pouzdra kompresoru,
otočného sta a tlumiče.
•
Abyste ušetřili prostor, umstěte držadla do skladovac polohy.
•
Mechanické hladtko a motor zakryjte a uložte na čistém,
suchém mstě.
50
CT 36 / CT 48
Údržba
5.17 Odstraňován poruch
Závada / symptom
Důvod / řešen
Mechanické hladtko
nepostupuje plnou rychlost.
• Očistěte nánosy z válce a hlavy motoru.
• Přliš nzké otáčky motoru. Upravte je.
• Vyčistěte nebo vyměňte vzduchový filtr.
• Očistěte částice z pohyblivých část a os
mechanického hladtka.
• V chladném počas nechte motor zahřát provozem
na volnoběh na 3 nebo 4 minuty.
• Zkontrolujte, zda dobře funguje páka a kabel
přvěry.
Motor běž, špatný chod
hladtka.
• Zkontrolujte, zda řemen nen opotřebený nebo
poškozený.
• Zkontrolujte, zda spojka nen opotřebená nebo
poškozená.
• Očistěte částice z pohyblivých část a os
mechanického hladtka.
Motor nejde nastartovat nebo
běž trhaně.
• Zkontrolujte hladinu paliva. Otevřte palivový ventil.
• Vyčistěte vzduchový filtr.
• Zkontrolujte/vyměňte svčku.
• Zkontrolujte palivový filtr v lince.
• Zkontrolujte hladinu oleje v motoru.
• Kontrola tlačtka stop motoru.
• Kontrola uzavřen palivové přpusti při startován
stroje.
Držadlo mechanického
hladtka má při volnoběhu
tendenci se otáčet.
wc_tx000374cz.fm
• Zkontrolujte otáčky motoru při volnoběhu. Mohou
být přliš vysoké.
• Může být špatně seřzený řemen.
51
Údržba
CT 36 / CT 48
Poznámka:
wc_tx000374cz.fm
52
EC DECLARATION OF CONFORMITY
PROHLÁŠENÍ O SHODĚ EC
WACKER CORPORATION, N92 W15000 ANTHONY AVENUE, MENOMONEE FALLS, WISCONSIN USA
WACKER CONSTRUCTION EQUIPMENT AG
Preußenstraße 41
80809 München
AUTHORIZED REPRESENTATIVE IN THE EUROPEAN UNION
AUTORIZOVANÍ ZÁSTUPCI V ZEMÍCH EVROPSKÉ ÝUNIE
hereby certifies that the construction equipment specified hereunder / tmto stvrzuje, že nže uvedené stavebn zařzen :
1. Category / Kategorie
Trowel
Hladička
2.
Type - Typ
CT 36, CT 48
3.
Item number of equipment / Čslo položky zařzen :
0009438, 0009439, 0009442, 0009443, 0009444, 0009447, 0620106, 0009449, 0009450, 0009452,
0009453
has been produced in accordance with the following standards:
bylo vyrobeno v souladu s následujcmi normami:
2002/88/EC
98/37/EC
89/336/EC
pr EN 12649
William Lahner
Vice President of Engineering
Robert Motl
Manager, Product Engineering
23.02.06
Date / Datum
2006-CE-CT36_48-cz.fm
WACKER CORPORATION
Wacker Construction Equipment AG
·
Preußenstraße 41
· D-80809 München
· Tel.: +49-(0)89-3 54 02 - 0 · Fax: +49 - (0)89-3 54 02-3 90
Wacker Corporation · P.O. Box 9007 · Menomonee Falls, WI 53052-9007 · Tel. : (262) 255-0500 · Fax: (262) 255-0550 · Tel. : (800) 770-0957
Wacker Asia Pacific Operations · Skyline Tower, Suite 2303, 23/F · 39 Wang Kwong Road, Kowloon Bay, Hong Kong · Tel. +852 2406 60 32 · Fax: +852 2406 60 21

CT 36 CT 48

Transkript

Podobné dokumenty

katalog - HONDA FOMI

Produktová informace o výrobku Liqui Moly

ZLEPŠENÍ PRŮBĚHU STARTU U MOTORU VAG TDI

Montážní návod ke stažení
