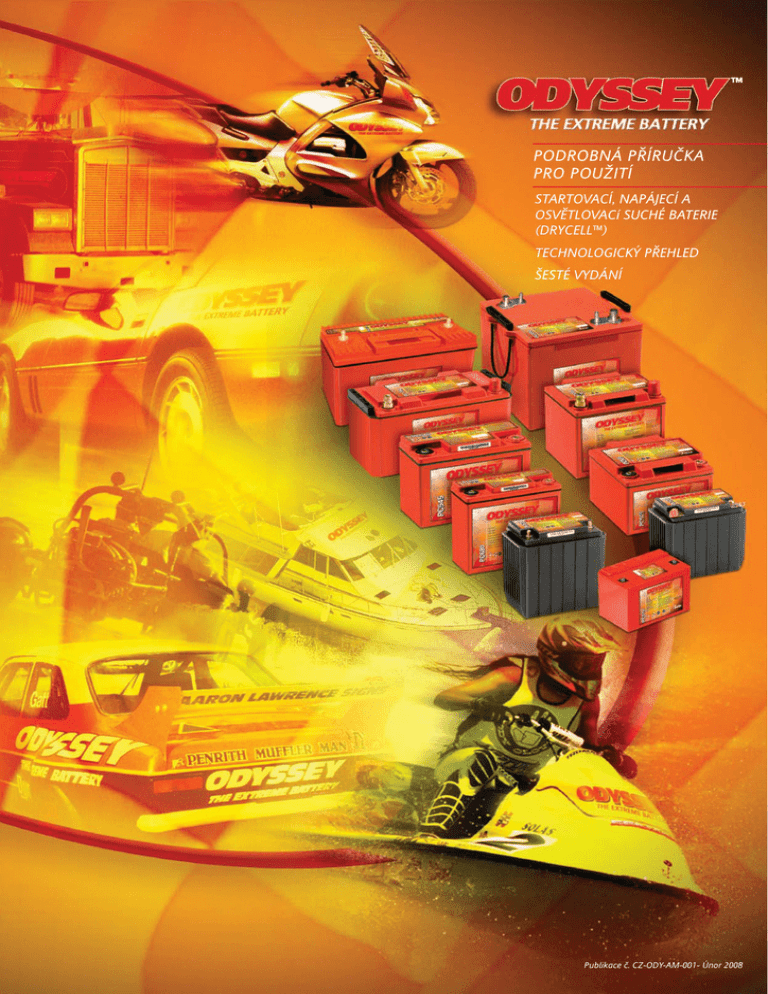

PODROBNÁ PŘÍRUČKA
PRO POUŽITÍ
STARTOVACÍ, NAPÁJECÍ A
OSVĚTLOVACí SUCHÉ BATERIE
(DRYCELL™)
TECHNOLOGICKÝ PŘEHLED
ŠESTÉ VYDÁNÍ
Publikace č. CZ-ODY-AM-001- Únor 2008
Podrobná příručka pro použití baterie ODYSSEY™
OBSAH:
Úvod
3
Proč používat baterie ODYSSEY™?
3
Předmluva k šestému vydání
Specifikace
4
Přidání čtyř nových modelů do
produktové řady baterií
ODYSSEY™ - PC310, PC1500 (skut.
BCI skupina 34/78), PC2150 (skut.
velikost BCI skupiny 31) a PC2250
- si vyžádalo toto nové vydání.
Stejně jako v předchozích verzích
jsou i v této edici uvedeny
detailní charakteristiky
jednotlivých typů včetně těch
nejnovějších.
Schopnost pulsního vybíjení
5
Rozšířené charakteristiky vybíjení
5
Tabulky vybíjecích / výkonových charakteristik
6
Toto vydání poskytuje rozšířený
popis požadavků týkajících se
nabíjení baterií ODYSSEY a
detailní část o třístupňovém
nabíjecím profilu, který zcela
vybitou baterii plně regeneruje
za 6 až 8 hodin. Jsou
prezentovány varianty
konstrukce nabíječů.
Tato verze také obsahuje
aktualizovaná zkušební data
baterií ODYSSEY.
2
www.baterieodyssey.cz
Skladovaní ODYSSEY a obnova po hlubokém vybití
(A)
Jak stanovit stav nabití (SOC) baterie?
(B)
Jak dlouho smí být baterie skladována?
(C)
Regenerace baterie po nesprávném skladování
(1) Test podle něm. normy DIN pro obnovu po hlub.vybití
(2) Vysokoteplotní test skladování ve vybitém stavu
9
9
10
10
10
10
Vlastnosti při nízkých teplotách
10
Parazitní zátěže
11
Zkoušky
(A)
(B)
(C)
(D)
(E)
(F)
11
11
11
11
12
12
12
šokem, nárazem a vibracemi
MIL S-901C -test šokem a velkým nárazem
MIL S-167-1 - mechanické vibrace
Vibrační test Ford™ pro vozidla
Tříosý vibrační test
Stohodinový vibrační test Caterpillar™
Šokový a vibrační test dle IEC 61373, Sekce 8-10
Nabíjení baterií ODYSSEY™
(A)
Volba správného nabíječe pro Vaši baterii
(B)
Volba typu baterie na Vašem nabíječi
12
13
14
Rychlonabíjení baterií ODYSSEY™
14
Závěr
14
Nejčastější dotazy
15
ÚVOD
Baterie ODYSSEY™ důmyslně využívají technologii ventilem
řízených olověných článků (VRLA) s absorbční skleněnou
rohoží (AGM). Díky této technologii vykazují charakteristiky
dvou různých baterií v jedné. Mohou být cyklicky zatěžovány a
stejně tak mohou poskytovat výsoký startovací výkon.
Představte si atleta, který je šampionem ve sprintu ale i v běhu
na dlouhou vzdálenost. Tradičně koncipované akumulátory
umožňují buď jendo, nebo druhé, ale ne obě schopnosti
najednou. Baterie ODYSSEY může podporovat aplikace s
oběma požadavky. Jsou schopné poskytnout intenzivní
startovací pulsy až do 2.250 A po 5 sekund při 25°C (77°F) a
stejně tak zajišťovat 400 cyklů nabití/vybití do hloubky 80%
vybití (DOD) pokud jsou řádně nabíjeny. Typická startovací
baterie, která je konstruována pro poskytování krátkodobých
vysokoproudových pulsů, funguje nedostatečně, je-li
opakovaně vystavena hlubokému vybíjení, nebo když je
umístěna na trvalé dobíjení jako v případech kdy slouží pro
startování zálohovacího generátoru. Tradiční baterie se podobá
buď sprinterovi, nebo běžci na dlouho trať zatímco ODYSSEY
dokáže obojí - poskytuje krátkodobé vysokoproudové pulsy, i
nízkoproudové dlouhodobé vybíjení.
Proč používat baterie ODYSSEY™?
Zaručená dlouhodobá životnost
Se svou 10 až 12-letou konstrukční životností a 3 až 8-letou
provozní životností šetří baterie ODYSSEY váš čas a peníze,
protože je nemusíte měnit tak často. Na rozdíl od ostatních
AGM VRLA baterií je baterie ODYSSEY schopna dodat až 400
cyklů, pokud je vybíjena do 80% DOD a je správně nabíjena.
Delší skladovatelnost
Na rozdíl od konvenčních baterií, které potřebují být dobíjeny
každých 6 až 12 týdnů, plně nabitá baterie ODYSSEY může být
skladována až dva roky při 25°C (77°F) z plně nabitého stavu.
Při nižších teplotách bude doba skladování ještě delší.
Obnova po hlubokém vybití
Snadnost, se kterou může být baterie ODYSSEY obnovena ze
stavu hlubokého vybití, je mimořádná. Další sekce o kriteriích
skladování a dobíjení uvádí zkušební data k tomuto
významnému bodu.
Bezvadné startování a schopnost rychlého dobití
Startovací výkon baterií ODYSSEY je v porovnání se stejně
velikými konvenčními bateriemi dvoj- až trojnásobný, i když
jsou teploty velmi nízké, jako -40°C (-40°F). Navíc při
jednoduchém nabíjením konstantním napětím není potřeba
omezovat proud, což umožňuje rychlé dobití baterie. V sekci
Rychlé nabíjení baterií ODYSSEY je uvedeno více detailů k této
vlastnosti.
Snadná přeprava a zasílání
AGM ventilem řízená konstrukce baterie ODYSSEY eliminuje
potřebu odvětrávacích hadiček, navíc není potřeba doplňovat
vodu a není zde obava z poleptání kyselinou, nebo poškození
drahého chromu nebo barvy. Díky konstrukci s absorbovaným
elektrolytem klasifikovalo US ministerstvo dopravy (USDOT)
baterii ODYSSEY jako suchou baterii. Zasílání baterií expresní
nebo leteckou poštou je možné.
Robustní konstrukce
Tuhá konstrukce baterie ODYSSEY ji činí vhodnou pro použití v
rozličném prostředí od vakua do 2 atmosfér (29,4 PSI).
Montážní flexibilita
Instalace baterie ODYSSEY v jakékoli pozici neovlivňuje žádné
atributy vlastností. Zcela odpadá obava z úniku elektrolytu.
Nicméně převrácená instalace není doporučována.
Mimořádná odolnost proti vibracím
Baterie ODYSSEY byly úspěšně otestovány řadou
nekompromisních zkoušek, které demonstrují jejich
houževnatost a jedinečnou toleranci k hrubému
mechanickému zacházení. Pro širší pojednání o těchto
zkouškách viz sekce „Šokové, nárazové a vibrační testování“.
Vybalte a zapojte
Baterie ODYSSEY jsou odesílány z výroby plně nabité. Jestliže je
napětí baterie v nezatíženém stavu vyšší než 12,65 V,
jednoduše instalujte baterii do vašeho vozidla a jste připraveni
vyjet; pokud je nižší než 12,65 V, nabijte baterii dle instrukcí v
této příručce nebo v příručce majitele. Pro optimální
spolehlivost je rychlé nabití před instalací doporučováno bez
ohledu na napětí v odpojeném stavu (OCV).
3
Specifikace
Typ ODYSSEY (Ah při 10 hod vybíjení / Ah při 20 hod vybíjení)
Vlastnost
PC310
(7/8)
PC535
(13/14,8)
PC545
(12/14)
PC625
(17/18)
PC680
(16/17)
PC925
(27/28)
PC1200
(41/44)
PC1500
(62/68)
PC1700
(65/68)
PC2150
(97/104)
PC2250
(114/126)
5 sec puls.
teplý start
A (PHCA)
310
535
545
625
680
925
1.200
1.500
1.700
2.150
2.250
CCA při -18°C
100
200
185
265
220
380
550
825
875
1.090
1.225
CA při 0°C
155
265
240
350
300
500
725
1.050
1.175
1.370
1.550
HCA při 27°C
200
300
300
440
370
625
860
1.250
1.325
1.545
1.730
Nabíjecí
napětí
Rezervní
kapacita
-minuty
Napětí trvalého dobíjení : 13,5 V až 13,8 V při 25°C (77°F) ; bez omezení proudu
Cyklické nabíjení : 14,4 V až 15,0 V při 25°C (77°F); bez omezení proudu
9
21
18
27
24
Svorník
M4
Svorník
M6
Svorník
M6
Čep
M6
Svorník M6
nebo SAE 3/8“
objímka
8,9
40
50
40
50
60
60
70
60
150- 200
100
Délka , in.
(mm.)
5,43
138,0
6,70
170.2
7,00
177,8
6,70
170,2
7,27
184,7
6,64
168,6
7,87
199,9
10,85
275,6
13,02
330,7
13,00
330,2
11,26
286,0
Šířka in.
(mm.)
3,39
86,0
3,90
99,1
3,37
85,6
3,90
99,1
3,11
79,0
7,05
179,0
6,66
169,1
6,99
177,5
6,62
168,2
6,80
172,7
10,59
269,0
Výška in.
(mm.)
3,98
101,0
6,125
155,6
5,17
131,3
6,89
175,0
6,67
169,4
5,04
128,0
6,80
172,7
7,82
198,6
6,93
176,0
9,4
238,8
9,17
233,0
5,9
2,7
12,0
5,4
12,6
5,7
13,2
6,0
15,4
7,0
26,0
11,8
38,2
17,4
53,0
24,0
60,9
27,6
75,0
34,1
86,0
39,0
Svorky
Utah.moment
in-lbs.
Hmotnost lb.
(kg.)
Životnost
v cyklech při
25°C
Teplotní
rozsah
Odpor při
1kHz při 25°C
v mΩ
Zkratovací
proud
52
78
Svorník
M6 neb
SAE3/8“
objímka
125
142
200
Vrchní Svorník M6
SAE3/8“
SAE3/8“
3/8“
postran
objímka
sloupek
3/8“x16 nebo 5/16“
/SAE
objímka
SSsloup
240
Dvojitá
SAE/DIN
svorka a
3/8“
sloupek
400 cyklů do 80% hloubky vybití
se správným nabíjecím profilem
-40°C (°F) až 45°C (113°F) pro PC535 a PC625
-40°C (°F) až 80°C (176°F) s kovovým krytem u všech ostatních
modelů kromě PC310 a PC625
-40°C (°F) až +50°C (122°F) pro PC310
-40°C(°F) až 80°C(176°F) s kovovým
krytem na všech modelech kromě PC2250
-30°C(-22°F) až +40°C (104°F) pro PC2250
27,1
8,0
10,0
7,0
7,0
5,0
4,5
2,5
3,5
2,2
2,1
455
1.000
1.200
1.800
1.800
2.400
2.600
3.100
3.500
5.000
5.000
Poznámka : Kovové kryty nejsou dostupné pro PC310, PC535, PC625, PC1500 a PC2250
4
Schopnosti pulzního vybíjení
Rozšířené vybíjecí charakteristiky
Diagram 1 ukazuje způsobilost pro krátkodobé, nebo pulzní
vybíjení baterií ODYSSEY™. Upozorňujeme na nutnost
odděleného umístění posloupných vybíječů z důvodu
snadného chladnutí svorek. Graf je odrazem schopností plně
nabitých baterií při teplotě 25°C (77°F).
Vedle svých prvotřídních schopností pulzního vybíjení může
baterie ODYSSEY pokrýt mnoho cyklů pozvolnějšího vybíjení.
Jde o další silnou stránku, s níž baterie ODYSSEY předčí
konvenční SLI baterie, jež mohou zajistit jen několik málo
cyklů hlubohého vybití.
Tabulka 1 ukazuje rozsahy pulzního vybíjení po dobu 5, 10, 20
a 30 sekund pro tyto baterie.
Následujících jedenáct grafů ukazuje detailní vybíjecí
charakteristiky pro celou typovou řadu ODYSSEY.
Koncové napětí vybíjení je ve všech případech 10,02V na
baterii, nebo 1,67V na článek (VPC). Každý graf znázorňuje
vybíjecí křivky při 25°C (77°F) jak pro konstantní proud (CC)
tak pro konstantní výkon (CP). Tabulka vedle každého grafu
ukazuje související hustotu energie a výkonu.
PC310
PC535
PC545
PC625
PC1500
PC1700
PC2150
PC2250
PC680
PC925
PC1200
2600
2600
2100
2100
1600
1600
1100
1100
Baterie byly zatíženy po dobu od 2 minut do 20 hodin.
600
Current in amps to 7.2V
Current in amps to 7.2V
Diagram 1: Schopnost pulzního vybíjení
600
100
100
5
10
15
20
25
30
Ti m e i n secon ds @ 2 5ºC (7 7ºF)
Tabulka 1: Pulzní vybíjení baterií ODYSSEY™
Pulzní vybíjení v A do 7,2 V při 25°C
10sec
20sec
30sec
Baterie
5sec
PC310
310
250
225
200
PC535
535
465
410
380
PC545
545
495
420
380
PC680
680
595
525
400
PC625
625
545
480
450
PC925
925
870
765
675
PC1200
1.200
1.090
900
825
PC1500
1.500
1.280
1.100
975
PC1700
1.700
1.540
1.355
1.195
PC2150
2.150
1.985
1.750
1.600
PC2250
2.250
2.075
1.775
1.675
5
čas
PC310 výkon. data při 25°C /modul
Watts
Amps
1000
Watts or amps per PC310
100
10
1
0 .1
0 .0 1
0 .1
1
10
100
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
Hustoty energie a výkonu
Výkon Ampéry Kapacita Energie
(W)
(A)
(Ah)
(Wh)
W/litr Wh/litr W/kg Wh/kg
738
473
312
236
191
139
98
76
41
28
21
17
11
9
5
80.8
43.2
26.0
19.0
15.0
10.8
7.6
6.0
3.2
2.3
1.8
1.4
0.9
0.8
0.4
2.7
3.6
4.4
4.8
5.0
5.4
5.7
6.0
6.5
6.8
7.0
7.2
7.6
7.8
8.6
24.6
39.4
53.1
59.0
62.9
69.3
73.9
76.4
81.0
82.8
83.7
84.5
86.1
86.8
90.5
613.2
393.3
259.4
196.0
158.4
115.1
81.8
63.5
33.7
22.9
17.4
14.0
8.9
7.2
3.8
20.4
32.8
44.1
49.0
52.3
57.6
61.4
63.5
67.3
68.8
69.6
70.2
71.5
72.1
75.2
273.3
175.3
115.6
87.4
70.6
51.3
36.5
28.3
15.0
10.2
7.8
6.3
4.0
3.2
1.7
9.1
14.6
19.7
21.8
23.3
25.7
27.4
28.3
30.0
30.7
31.0
31.3
31.9
32.2
33.5
H ours to 10 .0 2V @ 2 5ºC (77°F)
čas
PC535 výkon. data při 25°C/12V modul
Watts
Amps
10000
1000
100
10
1
0.1
0 .0 1
0 .1
(W)
(A)
(Ah)
(Wh)
1
10
100
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
1182
786
517.2
390.6
316.2
230.4
165
129
70.2
48.5
37.3
30.5
19.9
16.3
9
112.0
71.9
46.3
34.5
27.7
20.0
14.2
11.0
5.9
4.1
3.1
2.5
1.7
1.3
0.74
3.40
5.75
7.90
8.60
9.10
10.0
10.65
11.0
11.8
12.3
12.4
12.5
13.6
13.0
14.8
35.5
62.9
87.9
97.65
104.35
115.2
123.75
129.0
140.4
145.4
149.3
152.4
159.4
163.2
178.8
450.7
299.7
197.2
148.9
120.6
87.85
62.9
49.2
26.8
18.5
14.2
11.6
7.6
6.2
3.4
13.5
24.0
33.5
37.2
39.8
43.9
47.2
49.2
53.5
55.5
56.9
58.1
60.8
62.2
68.2
218.9
145.6
98.8
72.3
58.6
42.7
30.6
23.9
13.0
9.0
6.9
5.6
3.7
3.0
1.7
6.6
11.6
16.3
18.1
19.3
21.3
22.9
23.9
26.0
26.9
27.6
28.2
29.5
30.2
33.1
Hours to 10 .0 2V at 2 5ºC (7 7ºF )
čas
PC545 výkon. data při 25°C/12V modul
Watts
Amps
10000
1000
100
10
1
0.1
0 .01
0 .1
(W)
(A)
(Ah)
(Wh)
1
10
1 00
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
1361
648
415
313
254
187
136
107
60
42
32
26
17
14
7
128.1
64.4
39.6
29.2
23.5
16.9
12.2
9.6
5.3
3.7
2.9
2.3
1.5
1.2
0.7
4.3
5.4
6.7
7.3
7.8
8.5
9.2
9.6
10.6
11.1
11.6
11.5
12.0
12.0
14.0
45.3
54.0
70.6
78.2
83.8
93.3
101.7
107.4
120.0
126.0
129.6
132.0
134.4
138.0
144.0
680.8
324.2
207.75
156.4
127.0
93.4
67.9
53.7
30.0
21.0
16.2
13.2
8.4
6.9
3.6
22.7
27.0
35.3
39.1
41.9
46.7
50.9
53.7
60.0
63.1
64.9
66.1
67.25
69.1
72.1
238.7
113.7
72.8
54.8
44.5
32.7
23.8
18.8
10.5
7.4
5.7
4.6
3.0
2.4
1.3
8.0
9.5
12.4
13.7
14.7
16.4
17.8
18.8
21.1
22.1
22.7
23.2
23.6
24.2
25.3
Hours to 10.02 V at 25 ºC (77 ºF )
6
čas
(W)
(A)
(Ah)
(Wh)
PC625 výkon. data při 25°C, 12 V modul
Watts
čas
1582
986
635
478
385
281
202
159
87
61
47
38
25
20
11
154.7
91.6
57.1
42.3
33.8
24.4
17.4
13.6
7.3
5.1
3.9
3.2
2.1
1.7
0.9
5.20
7.60
9.50
10.60
11.30
12.20
13.05
13.60
14.60
15.30
15.60
16.0
16.80
17.0
18.0
52.70
82.20
105.90
119.40
128.40
140.70
151.65
159.0
174.0
181.80
187.20
192.0
201.60
204.0
216.0
536.10
334.35
215.40
161.90
130.60
95.40
68.50
53.90
29.50
20.50
15.90
13.0
8.50
6.90
3.70
17.90
27.90
35.90
40.50
43.50
47.70
51.40
53.90
59.0
61.60
63.45
65.10
68.30
69.15
73.20
255.10
159.10
102.50
77.0
62.10
45.40
32.60
25.65
14.0
9.80
7.55
6.20
4.10
3.30
1.70
8.50
13.30
17.10
19.30
20.70
22.70
24.50
25.65
28.10
29.30
30.20
31.0
32.50
32.90
34.80
(W)
(A)
(Ah)
(Wh)
Amps
10000
1000
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
100
10
1
0.1
0 .0 1
0 .1
1
143.0
78.8
49.3
36.7
29.6
21.6
15.6
12.3
6.9
4.8
3.7
3.0
2.0
1.6
0.8
4.8
6.6
8.4
9.2
9.8
10.8
11.7
12.3
13.8
14.4
14.8
15.0
16.0
16.0
16.0
49.5
66.0
87.1
97.4
104.9
118.2
130.1
138.0
157.2
166.5
172.8
177.0
187.2
192.0
204.0
601.4
320.5
207.3
157.6
128.7
95.7
70.2
55.8
31.8
22.5
17.5
14.3
9.5
7.8
4.1
20.0
26.7
35.25
39.4
42.5
47.8
52.6
55.8
63.6
67.4
69.9
71.6
75.75
77.7
82.6
212.3
113.1
73.2
55.6
45.4
33.8
24.8
19.7
11.2
7.9
6.2
5.1
3.3
2.7
1.5
7.1
9.4
12.4
13.9
15.0
16.9
18.6
19.7
22.5
23.8
24.7
25.3
26.7
27.4
29.1
10
1 00
10
100
Amps
10000
1000
1486
792
512
389
318
236
173
138
79
56
43
35
23
19
10
100
PC680 výkon. data při 25°C, 12V modul
Watts
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
10
100
10
1
0.1
0 .01
0 .1
1
Hours to 10.02 V at 25 ºC (77 ºF )
čas
(W)
(A)
(Ah)
(Wh)
Watts
2381
1446
954
726
592
436
316
250
138
96
74
61
40
32
17
224.8
142.8
90.6
67.4
54.2
39.2
28.1
21.9
11.9
8.3
6.4
5.2
3.4
2.8
1.5
7.5
11.9
15.4
16.9
17.9
19.6
21.1
21.9
23.8
24.9
25.6
26.0
27.2
27.5
30.0
79.3
120.5
162.2
181.5
195.2
217.8
236.7
249.6
276.0
288.0
297.6
303.0
316.8
324.0
348.0
615.8
374.0
246.75
187.8
153.0
112.7
81.6
64.6
35.7
24.8
19.2
15.7
10.2
8.4
4.5
20.5
31.2
42.0
46.9
50.5
56.3
61.2
64.6
71.4
74.5
77.0
78.4
81.9
83.8
90.0
201.8
122.5
80.9
61.5
50.1
36.9
26.75
21.2
11.7
8.1
6.3
5.1
3.4
2.75
1.5
6.7
10.2
13.7
15.4
16.5
18.5
20.1
21.2
23.4
24.4
25.2
25.7
26.9
27.5
29.5
Amps
10000
1000
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
100
10
1
0 .0 1
0 .1
1
Hours to 1 0.02V at 25 ºC (77ºF )
7
čas
PC1200 výkon. data při 25°C, 12 V modul
Watts
Amps
10000
1000
100
10
1
0 .0 1
0 .1
(W)
(A)
(Ah)
(Wh)
1
10
100
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
3580
1992
1338
1026
840
624
458
364
203
143
110
91
59
48
25
337.9
199.1
127.9
96.0
77.5
56.6
40.8
32.1
17.7
12.3
9.5
7.7
5.0
4.1
2.2
11.3
16.6
21.7
24.0
25.6
28.3
30.6
32.1
35.4
36.9
38.0
38.5
40.0
41.0
44.0
119.2
165.9
227.5
256.5
277.2
312.0
343.4
363.6
406.8
428.4
441.6
453.0
475.2
480.0
504.0
613.0
341.1
229.1
175.7
143.8
106.8
78.4
62.25
34.8
24.5
18.9
15.5
10.2
8.2
4.3
20.4
28.4
38.9
43.9
47.5
53.4
58.8
62.25
69.7
73.4
75.6
77.6
81.4
82.2
86.3
205.8
114.5
76.9
59.0
48.3
35.9
26.3
20.9
11.7
8.2
6.3
5.2
3.4
2.8
1.5
6.9
9.5
13.1
14.7
15.9
17.9
19.7
20.9
23.4
24.6
25.4
26.0
27.3
27.6
29.0
čas
Watts
Amps
10000
1000
100
10
1
0 .0 1
0 .1
(W)
(A)
(Ah)
(Wh)
1
10
100
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
5228
3337
2175
1644
1332
977
706
556
307
215
167
137
90
74
41
494.8
304.4
193.6
144.5
116.1
84.2
60.3
47.3
25.9
18.1
14.0
11.5
7.6
6.2
3.25
16.3
25.3
32.3
36.1
38.7
42.1
45.2
47.3
51.7
54.2
56.0
57.4
60.6
62.3
65.0
172.5
277.0
363.3
411.0
443.7
488.4
529.3
556.2
615.0
646.5
668.4
685.4
723.1
742.5
814.0
538.1
343.5
223.9
169.2
137.2
100.5
72.6
57.3
31.7
22.2
17.2
14.1
9.3
7.6
4.2
17.8
28.5
37.4
42.3
45.7
50.3
54.5
57.3
63.3
66.5
68.8
70.6
74.4
76.4
83.8
209.9
134.0
87.4
66.0
53.5
39.2
28.3
22.3
12.3
8.7
6.7
5.5
3.6
3.0
1.6
6.9
11.1
14.6
16.5
17.8
19.6
21.3
22.3
24.7
26.0
26.8
27.5
29.0
29.8
32.7
čas
Watts
Amps
10000
1000
100
10
1
0 .0 1
0 .1
(W)
(A)
(Ah)
(Wh)
1
10
100
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
5942
3636
2411
1833
1490
1091
786
615
333
229
175
142
90
73
37
569.8
337.6
218.5
163.8
132.6
96.0
68.6
53.6
28.9
19.9
15.2
12.4
8.0
6.5
3.4
19.0
28.1
37.2
41.0
43.7
48.0
51.4
53.6
57.8
59.6
61.0
61.8
63.6
64.5
67.9
197.9
279.9
384.5
433.5
467.3
522.0
567.0
594.6
648.0
671.4
684.0
693.0
705.6
714.0
732.0
607.0
343.3
231.1
177.2
144.7
106.7
77.2
60.75
33.1
22.9
17.5
14.2
9.0
7.3
3.7
20.2
28.6
39.3
44.3
47.7
53.3
57.9
60.75
66.2
68.6
69.9
70.8
72.1
72.9
74.8
215.3
121.7
82.0
62.8
51.3
37.8
27.4
21.5
11.7
8.1
6.2
5.0
3.2
2.6
1.3
7.2
10.1
13.9
15.7
16.9
18.9
20.5
21.5
23.5
24.3
24.8
25.1
25.6
25.9
26.5
8
čas
(W)
(A)
(Ah)
(Wh)
W att s
7088
4755
3193
2448
2001
1482
1080
855
476
334
259
213
140
115
62
680.1
438.1
286.5
216.7
175.6
128.6
92.8
73.0
40.2
28.1
21.7
17.8
11.7
9.6
5.2
22.4
36.4
47.8
54.2
57.9
64.3
69.6
73.0
80.4
84.2
86.8
88.9
93.3
95.5
104.0
233.9
394.7
533.2
611.9
660.4
741.2
810.1
855.5
952.7
1003.3
1037.4
1063.3
1118.4
1145.4
1243.2
520.6
349.2
234.5
179.7
147.0
108.9
79.3
62.8
35.0
24.6
19.0
15.6
10.3
8.4
4.6
17.2
29.0
39.2
44.9
48.5
54.4
59.5
62.8
70.0
73.7
76.2
78.1
82.1
84.1
91.3
207.9
139.4
93.6
71.8
58.7
43.5
31.7
25.1
14.0
9.8
7.6
6.2
4.1
3.4
1.8
6.9
11.6
15.6
17.9
19.4
21.7
23.8
25.1
27.9
29.4
30.4
31.2
32.8
33.6
36.5
Am ps
10000
1000
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
100
10
1
0 .0 1
0 .1
1
10
100
10
100
Hours to 10.02V at 25ºC (77ºF)
čas
(W)
(A)
(Ah)
(Wh)
Watts
7090
4820
3291
2553
2107
1583
1170
937
536
382
299
247
165
137
76
671.6
443.8
296.4
227.1
185.8
137.9
100.9
80.2
45.2
32.0
25.0
20.6
13.8
11.4
6.3
22.4
37.0
50.4
56.8
61.3
69.0
75.7
80.2
90.4
96.0
100.0
103.0
110.4
114.0
126.0
236.1 1143.0
401.5 301.2
559.5 205.6
638.3 159.5
695.3 131.7
791.5
98.9
877.5
73.1
937.0
58.6
1072.0 33.5
1146.0 23.9
1196.0 18.7
1235.0 15.4
1320.0 10.3
1370.0
8.6
1520.0 4.75
14.75
25.1
35.0
39.9
43.5
49.5
54.8
58.6
67.0
71.6
74.7
77.2
82.5
85.6
95.0
181.8
123.6
84.4
65.5
54.0
40.6
30.0
24.0
13.7
9.8
7.7
6.3
4.2
3.5
2.0
6.1
10.3
14.4
16.4
17.8
20.3
22.5
24.0
27.5
29.4
30.7
31.7
33.9
35.1
39.0
Amps
10000
1000
2min
5min
10min
15min
20min
30min
45min
1hod
2hod
3hod
4hod
5hod
8hod
10hod
20hod
100
10
1
0 .01
0 .1
1
H ours to 10 .0 2V at 25ºC (7 7ºF )
Pro všechny akumulátorové baterie je schopnost obnovy po
hlubokém vybití a po skladování důležitým kritériem. Tato část
popisuje zásady, které Vám pomohou vytěžit z vaší baterie
ODYSSEY™ co nejvíce.
(A) Jak stanovit stav nabití (SOC) baterie ODYSSEY™?
Pokud baterie nebyla nabíjena, nebo vybíjena po dobu šest a
více hodin, použijte pro určení SOC baterie ODYSSEY diagram
2. Jediným potřebným nástrojem je kvalitní digitální voltmetr
pro měření napětí baterie v odpojeném stavu (OCV)1. Tento
graf ukazuje, že nepoškozená, plně nabitá baterie ODYSSEY
bude mít OCV 12,84V a vyšší, při 25°C (77°F).
Diagram 2: Napětí v nezatíženém stavu a míra nabití
13.0
12.84V or higher indicates 100% SOC
12.8
Open circuit voltage (OCV), V
Skladování a obnova po hlubokém vybití
ODYSSEY™
12.6
12.4
12.2
12.0
11.8
11.6
10
20
30
40
50
60
70
80
90
100
State of Charge (SOC), %
1
OCV je hodnota napětí baterie měřeného mezi jejím positivním a negativním vývodem, přičemž baterie není připojena na externí obvod
(zátěž). Je velmi důležité měřit OCV pouze pokud byla baterie mimo nabíjení po dobu nejméně 6-8 hodin.
9
(B) Jak dlouho smí být baterie skladována
Níže uvedený graf ukazuje skladovací životnost baterie
ODYSSEY™ při různých teplotách. Při 25°C (77°F) mohou být
tyto baterie skladovány až dva roky. S nižší teplotou se
skladovací čas prodlužuje. Před skladováním baterii nabijte.
Tyto zkušební výsledky prokazují, že baterie ODYSSEY jsou
obnovitelné z nevhodných skladovacích podmínek. Posílením
tohoto shrnutí je i následující test, který je ještě náročnější než
test dle normy DIN, protože v tomto případě je baterie
skladována ve vybitém stavu při teplotě 50°C(122°F).
(2) Vysokoteplotní test skladovaní ve vybitém stavu
Vliv teploty na skladování je průkazný. Každý nárůst teploty o
10°C (18°F) zkracuje skladovací dobu zhruba na polovinu.
Takže při 35°C (95°F) smí být ODYSSEY skladována pouze
jeden rok než je nutné ji dobít.
Diagram 3 lze použít pouze pro baterie, které jsou plně nabité
před skladováním.
Diagram 3: Skladovací doba ODYSSEY™ v závislosti na
teplotě.
Dva vzorky PC1200 byly v tomto testu vybíjeny jednu hodinu
až do napětí 9V na kus a potom uloženy ke skladování při
50°C (122°F) ve vybitém stavu po dobu 4 týdnů.
Po 4 týdnech byly obě baterie dobity konstantním napětím
(CV) 14,7 V na baterii. Jak ukazuje níže uvedený obrázek 4,
oba vzorky byly po tomto extrémním příkladu chybného,
škodlivého skladování znovu oživeny a schopny funkce.
Diagram 4. Oživení po skladování ve vysoké teplotě a ve
vybitém stavu.
100
25C
65C
45C
Constant voltage recharge at 14.7V per module
90
80
34
Capacity at the 1-hr rate
Percent of 0.05C capacity
36
70
60
50
32
30
Sample 1
Sample 2
28
26
Current limit for cycles 1 & 2 : 0.125C10
Current limit for cycles 3 - 16 : 1C10
24
40
22
30
0
20
10
20
30
40
50
60
70
0
2
4
6
8
Open circuit storage time in weeks
14
12
10
18
16
Cycle number
Vlastnosti ODYSSEY™ v nízkých teplotách
(C) Může být obnovena funkčnost baterie po nesprávných
skladovacích podmínkách?
Jak ukazují následující zkušební výsledky, baterie ODYSSEY
může být regenerována po extrémně hlubokém vybití.
(1) Test obnovitelnosti hluboce vybitých baterií podle
německé normy DIN
Vynikajicí výkon v nízkých teplotách je další vlastností, jež řadí
baterie ODYSSEY vysoko nad ostatní baterie. Níže uvedený
obrázek 5 znázorňuje, že při -30°C (-22°F) dodá baterie až 40%
svého 15-minutového jmenovitého výkonu.
Diagram 5. Kapacita ODYSSEY™ za různých teplot
V tomto testu byla PC925 vybíjena přes 20 hodin (hodnotou
0,05C10) do 10,20V. Po tomto vybíjení byl mezi svorky baterie
zapojen 5Ω resistor a baterie byla skladována po 28 dní.
Discharge time, hours
Na konci skladovací periody byla baterie nabíjena napětím
13,5V po dobu pouze 48 hodin. Při druhém vybíjení proudem
0,05C10 poskytla 97% jmenovité kapacity, což indikuje, že 48
hodinové nabíjení po tak hlubokém vybití nebylo dostatečné;
ovšem smyslem této zkoušky bylo určit, zdali je ODYSSEY
oživitelná po extrémně hlubokém vybití pomocí
pohotovostního nabíječe pro trvalé dobíjení. Standardní
automobilový nabíječ by měl při nab. napětí 14,4 V umožnit
dosažení kapacity vyšší, než 97%.
15 min. rate
1C rate
0.2C rate
10
1
0.1
0.01
-40
-30
-20
-10
0
10
20
30
40
Temperature, C
2
Rozsah C10 nabíjení, nebo vybíjení v ampérech je numericky shodný se jmenovitou kapacitou baterie v ampérhodinách při
desetihodinovém zatížení. 26Ah baterie jako je PC925 by tak při 10hod vybíjení měla vykazovat hodnotu C10 = 2,6 A.
10
Parazitní zátěže
(A)MIL S-901C - test šokem a velkým nárazem
Pro stále narůstající počet aplikací se fenomén parazitních
zátěží stává vážným problémem. Parazitní zátěže jsou malé
vybíjecí proudy - typicky několik miliampér (mA), které je
baterie nucena z různých důvodů nepřetržitě dodávat.
Napájení pamětí a provoz bezpečnostních systémů jsou
nejběžnějšími příklady parazitního vybíjení baterií.
Specifikovaný US námořnictvem, tento test byl vyvinut k
určení vhodnosti zařízení pro instalaci na válečné lodě. 26Ah
baterie (ekvivalent k PC925 jen bez kovového krytu) byla
instalována v UPS systému na palubě pobřežní minolovky Navy
MHC51.
Přestože se jedná o malou zátěž, její vliv může být v
dlouhodobém horizontu významný v případě, že ji baterie
podporuje po dobu týdnů, nebo dokonce měsíců. Následující
příklad tento problém dále objasní.
V některých modelech sportovních člunů značky Sea-Doo™ se
zátěž baterie při vypnutém motoru pohybuje od 7mA do
18mA (v závislosti na množství zapojeného příslušenství).
Pokud by bylo zmíněné plavidlo vybaveno PC625, trvalo by 95
dní než by se úplně vybila proudem 7 mA a pouhých 37 dní
proudem 18mA.
Jde o simulaci šoku generovaného 16“ lodním dělem a
současným výbuchem hlubinné pumy. Zkoušení je
uskutečněno údery cca 1100Kg kladivem do UPS za provozu a
z různých vzdáleností. Po několika takových nárazech jsou
systém a baterie zátěžově testovány.
Výše zmíněná baterie v testu obstála i bez kovového opláštění.
Vybavení baterií ODYSSEY kovovými kryty nadále zvýší její
schopnost odolávat hrubým šokům a nárazům, ke kterým
může docházet v automobilových a příbuzných aplikacích.
(B) MIL S-167-1- mechanické vibrace
Baterie ODYSSEY byly vystaveny třem třídám vibrací- ověřovací
vibrací s proměnnou frekvencí a testem odolnosti.
Protože baterie ODYSSEY™ potřebuje mít alespoň 30% své
kapacity pro startování motoru, maximální počet dní po které
smí být parazitní zátěž tolerována je nižší, než je uvedeno výše.
Tabulka 2 ukazuje počet dní potřebný pro snížení stavu nabití
baterie (SOC) na 0% a 30% s 18mA parazitní zátěží. Pokud má
parazitní zátěž ve vašem vozidle jinou hodnotu než 18mA,
úměrně rozdělte počet dnů daný v tabulce. Pokud je zátěž
například 10mA, násobte všechny dny v tabulce zlomkem
10/18, nebo 0,56. Tato tabulka počítá s tím, že baterie
ODYSSEY je před skladováním plně nabitá.
Ověřovací vibrační test
Tabulka 2: Vliv 18mA parazitní zátěže na skladování
Test odolnosti
310
PC model ODYSSEY™
535 545 625 680 925 1200 1500 1700 2150 2250
Dny do
0%
18
34
32
41
37
69 101 150 157 240 291
Dny do
30%
13
24
22
29
25
48
71 105 110 168 204
Zařízení UPS obsahující baterii bylo podrobeno vibracím od
5 Hz do 33 Hz na vibračním stole amplitudou 0,010 ± 0,002
palce v jednotlivých intervalech 1 Hz. Vibrace při každé
frekvenci byla udržována 15 sekund.
Test s proměnnou frekvencí
Zařízení UPS bylo vibrováno od 5Hz do 33Hz v intervalech
1Hz při různých amplitudách. Při každé frekvenci byla
vibrace udržována 5 min.
Tento test byl proveden 33 Hz frekvencí po dobu dvou
hodin na vibračním stole dvojitou amplitudou 0,010 ±0,002
palce v osách X a Y. Test odolnosti v ose Z byl proveden při
33 Hz po dobu dvě hodiny na vibračním stole jednoduchou
amplitudou 0,020 ± 0,004 palce.
(C) Vibrační test Ford™ pro vozidla
Dvě baterie, PC925 a PC1200 byly namontovány do speciálního
držáku a testovány dle následujících parametrů
Tabulka 2 ukazuje, jak je důležité ujistit se, že vaše baterie není
parazitně zátížena; jestliže se dlouhodobé pomalé vybíjení
vyskytne, připojte baterii na nabíječ trvalého dobíjení pro
kompenzaci kapacitních ztrát. Alternativně odpojte jeden z
kabelů baterie pro eliminaci pomalého vybíjení.
Frekvence
Hz
Zrychlení
g
Trvání
min.
Vertikální
10 - 12
3
40
Příčný
10 - 17
3
40
Šokové, nárazové a vibrační testování
Horizont
15 - 30
3
40
Baterie ODYSSEY byly s úspěchem podrobeny množství
zkoušek, které prokazují jejich vysokou odolnost vůči rázům a
vibracím
Žádná z výše uvedených baterií nevykazovala na konci testů
znatelnou závadu.
Směr testu
11
(D) Tříosý vibrační test
(E) 100-hodinový vibrační test Caterpillar™
Tento test byl proveden nezávislou zkušební organizací. Baterie
PC925 a PC1200 byly namontovány do speciálního držáku a
testovány následujícím způsobem:
V tomto testu byla plně nabitá baterie vibrována při 34 ± 1 Hz
a celkové amplitudě 1,9 mm (0,075“) vertikálním směrem
korespondující se zrychlením 4,4g. Tento test byl prováděn po
celkovou dobu 100 hodin. Testovaná baterie úspěšně vyhoví
tomuto testu pokud (a) neztratí žádný elektrolyt (b) je
schopná vyhovět zátěžovému testu (c) nemá netěsnosti když je
vystavena tlakové zkoušce.
Směr testu
Frekvence
Hz
Zrychlení
g
Trvání
min.
Vertikální
33
33
33
3
4
6
2
2
2
Příčné
33
33
33
3
4
6
2
2
2
33
33
33
3
4
6
2
2
2
Horizontál
Baterie ODYSSEY úspěšně obstály i v tomto náročném testu.
(F) Šokový a vibrační test dle IEC 61373 Sekce 8 - 10.
Nezávislá zkušební laboratoř zkoušela baterii ODYSSEY PC2150
pro vyhovění normě IEC61373, Kategorie 1, Třída B a Sekcím 8
až 10. Sekce 8 vyžaduje funkční namátkový vibrační test, Sekce
9 vyžaduje životnostní namátkový vibrační test a Sekce 10 je
pak zkouškou šokovou. Tabulka 3 shrnuje zkušební výsledky.
Baterie nevykázaly na konci testu žádnou závadu.
Sumarizací založenou na testech popsaných v této sekci je
minimální pochybnost o schopnostech ODYSSEY™ baterie
odolávat podstatným úrovním mechanického hrubého
zacházení. Jde o velmi významnou a žádanou vlastnost SLI
baterií.
Tabulka 3: Výsledky šokových a vibračních zkoušek dle IEC 61373
Test
Norma
Požadavek
IEC61373,Sekce 8
Kategorie 1, Třída B
5-150 Hz, 0,1grms vertikální, 0,071grms podélně
0,046grms příčně; 10 minut v každé ose
vyhovuje
Dlouhodobé
nahodilé vibrace
IEC61373,Sekce 9
Kategorie 1,Třída B
5-150 Hz 0,8grms vertikální, 0,56grms podélně
0,36grms příčně; 5 hodin v každé ose
vyhovuje
Šok
IEC61373, Sekce 10
Kategorie 1, Třída B
30 msec.pulzy v každé ose (3 positivní,3 negativní);
3,06gšpička , 5,1gšpička podélní, 3,06gšpička příčně
vyhovuje
Bulk charge
(RED)
8-hour absorption charge
(ORANGE)
Continuous float charge
(GREEN)
Amps
Nabíjení je klíčový faktor ve správném používání
akumulátorových baterií. Nedostatečné nebo nesprávné
nabíjení je nejobvyklejší příčinou předčasné závady olověných
akumulátorů. Pro správné nabíjení vaší baterie ODYSSEY
vyvinula firma Enersys speciální nabíjecí algoritmus. Je navržen
pro rychlé a bezpečné nabíjení těchto baterií a nazývá se „IUU
profil“ (režim konstantního proudu následovaný dvěma stupni
nabíjení konstantním napětím). Diagram 6 jej graficky
znázorňuje. U nabíječů s tímto profilem, nejsou během
nabíjení nutné žádné manuální zásahy.
Diagram 6. Doporučovaný třístupňový nabíjecí profil
Voltage
Nabíjení baterií ODYSSEY™
12
Výsledek
Provozní
nahodilé vibrace
14.7V (2.45 Vpc)
13.6V (2.27 Vpc)
Charge voltage
0.4C10 min
Charge current
Poznámky:
1. LED kontrolka nabíječe svítí během hlavní, „objemové“ fáze nabíjení červeně
(NEPŘERUŠUJTE NABÍJENÍ).
2. LED změní barvu na oranžovou během „absorbční“ fáze (BATERIE V 80% STAVU NABITÍ).
3. LED je zelená ve fázi udržovacího (float) nabíjení (BATERIE JE PLNĚ NABITÁ).
4. Nabíjecí napětí s teplotní kompenzací +24 mV na baterii podle odchylky od 25°C.
Pokud má nabíječ časovač, může z absorbčního na udržovací
(float) režim přepínat, jakmile proud poklesne na 0,001C10
ampér. Jestliže k poklesu proudu pod 0,001C10 nedojde,
časovač do udržovacího (float) režimu přepne nejpozději po 8
hodinách nabíjení. Například pro baterii PC1200 by prahová
hodnota proudu měla být 44mA. Další možností je ponechat
baterii v absorbční fázi (14,7V nebo 2,45 VPC) po fixní dobu, v
rozmezí 6-8 hodin a potom přepnout na kontinuální udržovací
(float) nabíjení. Tabulka 4 ukazuje tři různé konstrukční
varianty nabíječů - všechny založené na tříkrokovém profilu
znázorněném v diagramu 6.
Tabulka 4: Konstrukční varianty tříkrokového nabíječe
Fáze nabíjení a vlastnosti
Objem.
nabíj
Absorb
nabíj
Časov
spínac
proud
udrž
nabíj
konstr.1
ano
ano
ano
0,001C10
ano
konstr.2
ano
ano
ano
bez spín
ano
konstr.3
ano
ano
ano
0,10C10
ano
Tabulka 5: Velikost baterie a minimální proud
tříkrokového nabíječe
Jmen. proud
Nabíječe
Doporučený model ODYSSEY™
6A
PC310 / PC535 / PC545 / PC625 / PC680
10A
PC925 nebo menší baterie
15A
25A
25A
40A
50A
Pro nabíjení Vaší baterie ODYSSEY mohou být použity také
malé přenosné, nebo pro sportovní aplikace určené nabíječe.
Tyto jsou obecně konstruovány pro nabití vybité baterie na
úroveň, která stačí pro nastartování motoru. Jakmile je motor
úspěšně nastartován, měl by plné nabití dokončit alternátor. Je
důležité pamatovat na konstrukční omezení těchto malých
nabíječů.
V konstrukci č. 1 má nabíječ časovač a nastavenou prahovou
hodnotu proudu, jejíž dosažení aktivuje přepnutí z absorbční
fáze nabíjení na udržovací (float) nabíjení. Protože má tento
nabíječ přemosťovací časovač, nabíjecí proud je nastaven na
nízkou hodnotu. Pokud nabíjecí proud během absorbčního
nabíjení nepoklesne na 0,001C10 ampér po dobu 8 hodin,
tento časovač nabíječ nuceně přepne na teplotně
kompenzované udržovací nabíjení.
Další typová třída nabíječů je konstruována specificky pro
udržení vysoké hladiny nabití baterie (SOC). Tyto nabíječe,
standartně s rozsahem A až 1 A nejsou dostatečně
dimenzované pro regenerování hluboce vybité baterie
ODYSSEY. Musí být používány jen pro kompenzaci parazitních
ztrát nebo pro udržovací nabíjení u skladovaných baterií.
Podmínkou je správná hodnota nabíjecího napětí a je také
velmi důležité zajistit, aby před připojením tohoto typu
nabíječe byla baterie ODYSSEY plně nabitá.
Nabíječ konstrukce č. 2 nemá přepínač aktivovaný hodnotou
prahového proudu. Časovač v tomto případě nechává nabíječ
v absorbční fázi po danou dobu (8 hodin) předtím, než přepne
na nabíjení s teplotní kompenzací (udržovací / float).
(A) Volba správného nabíječe pro Vaši baterii
Protože nabíječ konstrukce č. 3 nemá časovač, je prahový
proud pro aktivaci spínače z absorbční fáze na fázi s tepelnou
kompenzací (udržovací nabíjení / float) nastaven na relativně
vysokou hodnotu. Je třeba vzít na vědomí skutečnost, že v
případě této konstrukce není baterie v okamžiku přepnutí do
fáze udržovacího nabíjení plně nabitá. Bude zapotřebí
minimálně 16-24 hodin udržovacího nabíjení pro dokončení
nabití.
Tabulka 5 ukazuje minimální nabíjecí proudy pro jednotlivé
typy baterií ODYSSEY™. Při použití nabíječe s profilem IUU
Vám doporučujeme následující jmenovité údaje: Nabíjecí
proud během první fáze nabíjení (bulk) musí být 0,4C10 a více.
Seznam nabíječů schválených společností Enersys pro použití s
bateriemi ODYSSEY je dostupný na stránkách:
http://www.odysseyfactory.com/odycharg_c.htm
Posouzení způsobilosti malých přenosných nebo pro sportovní
aplikace určených nabíječů k nabíjení Vaší baterie ODYSSEY je
jednoduchý dvoufázový proces.
Krok 1: Výstupní napětí nabíječe
Určení výstupního napětí nabíječe je nejdůležitější krok při
volbě nabíječe. Jestliže je výstupní napětí nabíječe nižší než
14,2 V nebo vyšší než 15 V pro 12V baterii, potom tento
nabíječ nepoužívejte. Pro 24V systémy by výstupní napětí
nabíječe mělo být mezi 28,4V a 30V. Jestliže se výstupní
napětí nabíječe nachází mezi výše zmíněnými napěťovými
limity když baterie dosáhne plně nabitého stavu, pokračujte
krokem 2, jinak použijte jiný nabíječ.
Krok 2: Typy nabíječů - automatický / manuální
Rozšířené typy malých přenosných nabíječů lze rozdělit na
automatické a manuální. Automatické nabíječe mohou být
dále rozlišovány podle způsobu ukončení nabíjení na ty, které
se po dosažení určitého napětí vypnou a ty, které se posléze
přepnou na nižší, udržovací (float) napětí.
13
První z výše citovaných automatických typů nabíjí baterie na
napětí typicky 14,7V, a potom se ihned vypne. Příkladem
druhého typu automatického nabíječe je takový, který po
dosažení 14,7V přepne na udržovací(float) napětí 13,6 V a v
tomto modu zůstává do zásahu uživatele. Doporučujeme
preferovat druhý typ automatického nabíječe, protože první z
typů bude baterii podbíjet.
SOC v závislosti na OCV. Po vysokoproudovém nabíjení by
baterie měla následně být nabíjena udržovacím proudem (2A)
a to bez ohledu na úroveň SOC.
Rychlonabíjení baterií ODYSSEY™
Všechny baterie ODYSSEY mohou být rychle nabíjeny.
Manuální nabíječ zpravidla dodává buď jednotnou hodnotu
napětí nebo proudu nepřetržitě a musí být vypnut manuálně,
aby se zabránilo přebíjení baterie. Pokud zvolíte manuální
nabíječ pro vaši baterii ODYSSEY™, nepřekračujte nabíjecí časy
navrhované v níže uvedené tabulce 6. Je také maximálně
důležité aby nabíjecí napětí nepřekročilo 15V.
Níže uvedený graf ukazuje jejich vyjímečně rychlé nabíjecí
charakteristiky při konstantních 14,7 V pro tři úrovně
zvýšeného nabíjecího proudu. Tyto proudové úrovně jsou
srovnatelné s výstupními proudy moderních automobilových
alternátorů.
Tabulka 7 a obrázek 7 ukazují rychlost navrácení kapacity v
závislosti na velikosti zvýšeného nabíjecího proudu 3.
B) Volba typu baterie na Vašem nabíječi
I když nelze zahrnout všechny v současnosti dostupné typy
nabíječů, tato sekce předkládá uživateli baterie ODYSSEY
všeobecné pokyny, jimiž by se měl řídit při nabíjení.
Podmínkou je výše popsané úspěšné zhodnocení použitelnosti
nabíječe.
Vyhněte se volbě přednastavení pro gelové nebo bezúdržbové
články, pokud jsou taková na vašem nabíječi k dispozici. Zvolte
modus Hluboký cyklus nebo AGM. Níže uvedená tabulka 6
navrhuje nabíjecí časy založené na hodnotě nabíjecího proudu
nabíječe. Pro dosažení maximální životnosti Vaší baterie
ODYSSEY doporučujeme po dokončení nabíjecího času dle
tabulky 6 přepnout nabíječ na 2A udržovací nabíjení a
ponechat baterii připojenou k nabíječi na dobu dalších 6-8
hodin. Udržovací nabíjecí napětí by mělo být mezi 13,5V až
13,8 V.
Standartní alternátory spalovacích motorů se správně
nastaveným výstupním napětím taktéž mohou baterie
ODYSSEY nabíjet. Zvýšený nebo-li nárazový proud není třeba
omezovat, trvá jen podmínka konstantního napětí. Ovšem
protože typické napětí alternátoru je jen 14,2 V namísto
ideálních 14,7 V, nabíjecí časy budou delší, než ty uvedené v
tabulce 6.
Tabulka 7 : Schopnost rychlého nabití
Vrácená
kapacita
Velikost nárazového proudu
0,8C10
1,6C10
3,1C10
60%
44 min
20 min
10 min
80%
57 min
28 min
14 min
100%
90 min
50 min
30 min
Tabulka 6: Doporučené nabíjecí časy
Nabíjecí čas pro 100% vybitou baterii
Model
10A nabíječ
20A nabíječ
1 hod
30 min.
PC310
PC535
11/2
hod
45 min
PC545
11/2 hod
45 min
PC625
2 hod
1 hod
PC680
2 hod
1 hod
PC925
21/2 hod
11/4 hod
PC1200
4 hod
2 hod
5 hod
21/2
hod
PC1700
7 hod
31/2
hod
PC2150
9 hod
41/2 hod
PC2250
11 hod
51/2 hod
PC1500
Diagram 7: Rychlé nabíjení baterií ODYSSEY™
Nabíjecí časy doporučené v tabulce 6 předpokládájí, že je
baterie ODYSSEY plně vybitá a bude dosaženo 90% stavu
nabití. Pro částečně vybité baterie musí být nabíjecí časy
příslušně zkráceny. Diagram 2 musí být využit pro stanovení
úrovně nabití baterie, tj.
Tabulka 7 ukazuje, že při nabíjení proudem 0,8C10 může mít
100% vybitá baterie ODYSSEY získat zpět 80% své kapacity za
57 minut. Zdvojnásobením proudu na 1,6C10 se čas potřebný
pro získání 80% kapacity zkrátí na pouhých 28 minut.
Závěr
Jsme přesvědčeni, že v současné době není k dispozici
uzavřená olověná baterie, která by se z hlediska špičkových
vlastností a spolehlivosti vyrovnala baterii ODYSSEY. Doufáme,
že tento manuál pomůže čtenáři dojít ke stejnému závěru.
3
Zvýšený, nebo-li nárazový proud je definován podle jmenovité kapacity baterie (C10) jako 0,8C10. Např. u baterie s hodnotou C10 =100 Ah,
činí hodnota zvýšeného (nárazového) proudu 80 A.
14
Nejčastější dotazy
Jakou hodnotu vyjadřuje zkratka CCA?
Tato zkratka pochazí z anglického „cold cranking ampere“, v překladu: startovací
proud za studena. Jde o veličinu, vyjadřující počet ampér, tedy proud, který je
baterie schopna dodat po dobu 30 sekund při teplotě -17,7°C (0°F) dokud napětí
baterie neklesne na 7.2V (u 12V baterie). V praxi to znamená, že baterie nesoucí
specifikaci například 600CCA je schopna dodat proud 600 ampér po dobu 30
sekund při -17,7°C (0°F) před tím, než napětí spadne na 7.2V.
Co znamená hodnota „Pulsy teplý start Ampéry (5sec)“
(v originálu „PHCA“)?
Tato hodnota charakterizuje, jak velký proud (v ampérech) je baterie schopna
dodat během velmi krátké doby neboli pulsu. V našem případě (viz tabulka
charakteristik v letáčku a další technické dokumentaci Odyssey) jde o puls trvající
5 sekund.
Skládá se baterie ODYSSEY™ z gelových článků? Jaký je
rozdíl mezi gelovými bateriemi a ODYSSEY?
Nikoli, ODYSSEY™ není gelová baterie. Elektrolyt v Odyssey je zcela absorbován do
speciální skleněné rohože (AGM) - tzn., že uvnitř baterie Odyssey není žádná volně
obsažená kyselina, ani ve formě gelu. Ona rohož zároveň důmyslně slouží jako
separátor elektrodových desek. V případě prasknutí obalu baterie ODYSSEY by tak
nedošlo k úniku nebezpečného elektrolytu.
Co přesně znamená hodnota Ah?
Hodnota vyjádřená veličinou Ah, tedy počtem ampérhodin, definuje kapacitu
baterie/akumulátoru. Pokud je akumulátor charakterizován údajem 100Ah při 10
hodinovém vybíjení, znamená to, že dodá proud 10A po dobu 10 hodin a jeho
napětí neklesne pod výrobcem uvedenou standartní hodnotu, např. 1.75 voltů na
článek (10.5 voltů u 12V baterie). Baterie nesoucí údaj 50Ah by tak dodala 5A po
dobu 10-ti hodin.
Zničí se baterie ODYSSEY™ při pádu? Jak je to v takovém
případě se zárukou?
Následkem pádu nemusí být ODYSSEY díky své robustnosti nutně zničena. V
případě, že vlivem prudkého nárazu nebo jiným mechanickým šokem dojde k
poškození vnitřních propojení, baterie se může stát nefunkční. Naše záruka se týká
pouze výrobních a materiálových vad a nezahrnuje poškozeni způsobené chybou
při obsluze a použití.
Ruší špatné zacházení s baterií záruku?
Naše záruka se týká pouze výrobních závad a řemeslného zpracování; tato
politika nezahrnuje poškození vyplývající ze špatného zacházení s výrobkem.
Co je tak zvláštního na vnitřní konstrukci ODYSSEY™?
Je to nová technologie? V čem spočívá?
Odpověď tkví ve vysoké čištotě (99,9%) olova použitého k výrobě elektrodových
desek speciálního tvaru. Tato technologie není nová, hermeticky uzavřená
rekombinační konstrukce byla vynalezena a firmou EnerSys® patentována v roce
1973. Konstrukce baterií ODYSSEY vychází z nejaktuálnějších poznatků a
zdokonalení této technologie.
Jsou to Ni-Cd baterie? Proč neexistuje něco podobného v
provedení Ni-Cd? Mohly by se přece rychleji nabíjet…
ODYSSEY není Ni-Cd baterie. Je to ventilem řízená olověná (VRLA) baterie.
Všeobecně vzato baterie Ni-Cd jsou mnohem dražší na výrobu a recyklaci, takže
jsou méně cenově výhodné než olověné výrobky.
Ni-Cd baterie by se mohly nabíjet rychleji, nicméně nabíjecí charakteristiky
ODYSSEY jsou co do rychlosti velmi podobné nikl-kadmiovým bateriím. V praxi lze
s dostatečně výkonným nabíječem nabít ODYSSEY baterii na více než 95% kapacity
za méně než 20 minut!
Srovnatelnost se schopnostmi rychlého nabíjení Ni-Cd akumulátorů je
mimořádná.
Co to je rezervní kapacita?
Rezervní kapacita baterie je počet minut, po které je baterie schpna pokrýt zátěž
25A při 27°C (80°F) předtím, než její napětí poklesne na 10,50 voltů u 12V baterie.
12V baterie s hodnotou rezervní kapacity 100 tak bude dodávat 25A po dobu 100
minut při teplotě 26,6°C před poklesem napětí na 10,5 V.
Je ODYSSEY™ skutečně suchou baterií?
Protože baterie ODYSSEY neobsahuje volnou kyselinu, je vyloučena z požadavků
49 CFR § 173.159 US ministerstva dopravy (USDOT). Tato baterie je klasifikována
jako „nevylitelná“ a podle Mezinárodní organizace pro leteckou přepravu (IATA),
patří do kategorie „neomezená přeprava“. Tyto baterie mohou být zasílány
kompletně bez obav. Podpůrná dokumentace je k dispozici.
Co je to impedance?
Impedance baterie definuje, jak snadno může být vybita. Čím nižší je hodnota
impedance, tím vyšší okamžitý zátěžový proud je baterie schopna dodat.
Impedance baterie ODYSSEY je výrazně nižší než u konvenčních SLI baterií, takže
rozsah jejích výkonnostních schopností je významně větší než u konvenčních SLI
baterií.
Co je zkratovací proud těchto baterií?
Jak bylo zmíněno výše, baterie ODYSSEY má velmi nízkou impedanci, což
znamená, že zkratovací proud je velmi vysoký. U PC925 baterie může zkratovací
proud dosáhnout až 2.500 ampér.
15
Ford is the property of Ford Motor Company
Corporation Delaware. Sea-Doo is the property of
Bombardier Recreational Products, Inc. Caterpillar is
the property of Caterpillar, Inc.
EnerSys
P.O. Box 14145
Reading, PA 19612-4145
USA
Tel: +1-610-208-1991
+1-800-538-3627
Fax: +1-610-372-8613
EnerSys Europe
Loewenstrasse 32
8001 Zurich
Switzerland
Tel: +41 (0)44 215 74 10
Fax: +41 (0)44 215 74 11
EnerSys s.r.o.
Hostomice 555
267 24 Czech Republic
Email: [email protected]
Tel: 00420 311 715 111, - 101
Fax: 00420 311 715 99
Website: www.baterieodyssey.cz
© 2007 EnerSys. All rights reserved. Trademarks and logos are the property of EnerSys and its affiliates unless otherwise noted.
Publikace č. CZ-ODY-AM-001- Únor 2008 - Subject to revisions without prior notice. E.&O.E.
Distributed by:

Czech re

Transkript

Podobné dokumenty

elektrický traktor kingdom

elektrický maxi-skútr vectrix
