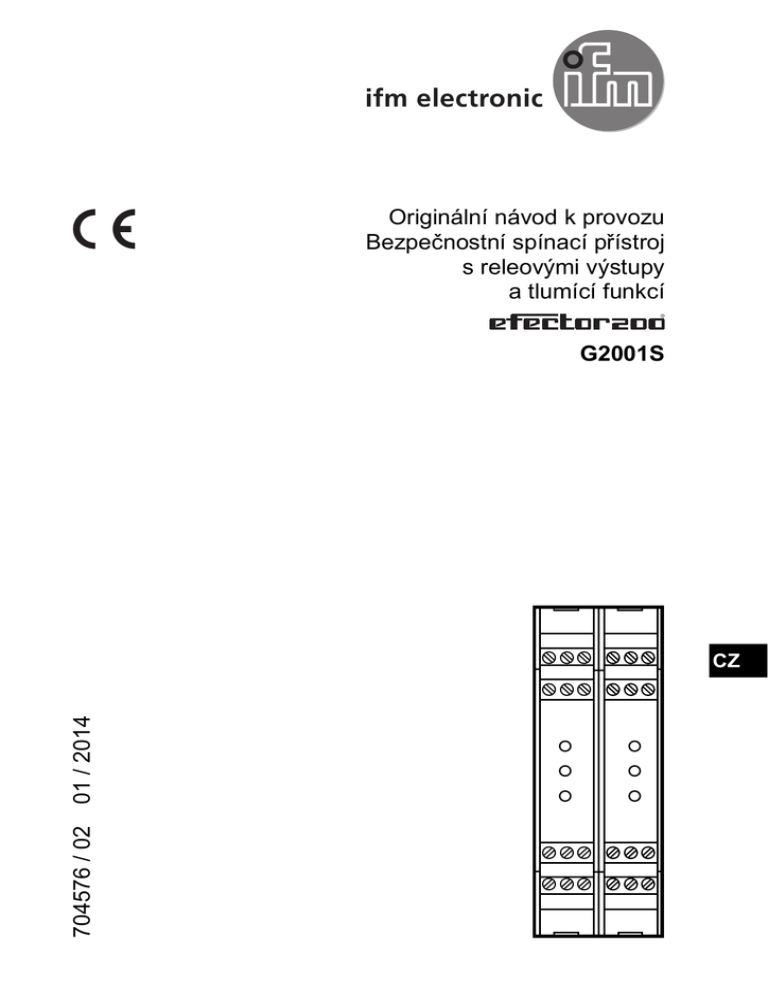

Originální návod k provozu
Bezpečnostní spínací přístroj
s releovými výstupy
a tlumící funkcí
G2001S
704576 / 02
01 / 2014
CZ
Obsah
1 Úvodní poznámka��4
1.1 Použité symboly��4
1.2 Použité varovné signály��4
2 Bezpečnostní pokyny��4
3 Rozsah dodávky��5
4 Použití z hlediska určení��6
4.1 Vydání k projektování Hardware��6
4.1.1 Položky nezávislé od výrobku��6
4.1.2 Položky závislé od výrobku��6
5 Konstrukce a funkční princip��7
5.1 Přípoje a signalizační prvky��7
5.1.1 Přípoje��7
5.1.2 Signalizace LED��8
5.1.3 Stav LED��8
6 Montáž��9
7 Elektrické připojení��9
7.1 Napájecí napětí��9
7.2 Automatický nebo manuální provoz / zpětné čtecí kontakty��10
7.3 Tlumení�� 11
7.4 Časová prodleva (Timeout)��12
7.5 Override��13
7.6 bezpečnostní světelné záclony/světelné mříže navozen stav, definovaný
jako bezpečný��13
7.7 Výstupní obvod��14
7.8 Přehled��15
8 Druhy provozu��17
8.1 Automatický provoz��17
8.2 Manuální provoz��17
8.2.1 Restart��17
8.3 Zpětné čtecí kontakty K1 / K2��18
8.4 Tlumení��18
8.4.1 Nasměrování 2 tlumících senzorů��19
8.5 Override (zrušení)��21
2
8.5.1 Override s trvalým příkazem��21
8.5.2 Override s příkazovým impulsem��22
9 Rozměrový výkres��22
10 Technická data��23
11 Diagnostika chyb��24
12 Údržba, opravy a likvidace��25
13 Zkoušky / schválení��25
14 Pojmy a zkratky��26
CZ
3
1 Úvodní poznámka
Návod k obsluze je součástí přístroje. Je určen pro oprávněné osoby v souladu se
směrnicemi EMC, směrnicemi pro nízká napětí a bezpečnostními předpisy. Návod
k obsluze obsahuje informace pro správné zacházení s výrobkem. Před použitím
si pečlivě přečtěte návod, seznamte se s podmínkami nasazení, instalace a
obsluhy. Dodržujte bezpečnostní pokyny.
1.1 Použité symboly
► Návod k postupu
> Reakce, výsledek
→ Příčný odkaz
LED nesvítí
LED svítí
LED bliká
Důležité upozornění
Při nedbání pokynů jsou možné chybné funkce nebo poruchy.
Informace
Doplňující pokyn.
1.2 Použité varovné signály
VAROVÁNÍ
Varování před těžkým poškozením zdraví osob.
Jsou možné smrtelná nebo těžká, nevratná zranění.
2 Bezpečnostní pokyny
• Postupujte podle návodu k obsluze.
• V případě nedodržení pokynů, nebo norem, zvláště při manipulaci se zařízením
bude jakákoli odpovědnost a záruka vyloučena.
• Zařízení musí být nainstalováno, připojeno a uvedeno do provozu
kvalifikovaným elektrikářem vyškoleným v bezpečnostních technologiích.
• Musí být dodrženy platné technické normy pro příslušné aplikace.
• Při instalaci je nutno vzít v úvahu požadavky norem EN60204, EN 999 a ISO
13855 (vzít v úvahu reakční doby všech bezpečnostních komponent).
4
• V případě poruchy zařízení kontaktujte výrobce. Zásahy do přístroje nejsou
dovoleny.
• Před zahájením prací uveďte přístroj externě do stavu bez napětí. V daném
případě odpojit také nezávisle napájené releové zatěžovací obvody.
• Po instalaci systému musí být provedena kompletní funkční zkouška.
• Přístroj nasazovat pouze ve specifikovaných podmínkách okolí (→ 10
Technická data). V případě zvláštních provozních podmínek kontaktujte
výrobce.
VAROVÁNÍ
Při nesprávném zacházení s výrobkem nemůže být zaručena bezpečnost a
nedotknutelnost osob a zařízení.
Jsou možné smrtelná nebo těžká, nevratná zranění.
►► V tomto návodu je nutno věnovat pozornost všem pokynům k instalaci a
zacházení.
►► Nasazení bezpečnostních spínacích přístrojů pouze za použití jmenovitých
specifikovaných podmínek nasazení a v rozsahu použití z hlediska určení.
3 Rozsah dodávky
• 1 Bezpečnostní spínací přístroj G2001S
• 1 Návod k obsluze Bezpečnostní spínací přístroj, číslo dokumentu 704576.
Pokud jedna z výše uvedených komponent chybí, nebo je poškozena, obraťte se
prosím na pobočku ifm.
CZ
5
4 Použití z hlediska určení
Bezpečnostní spínací přístroj G2001S je redundantní systém a je určen k nasazení jako multirelé ve spojení se 2 nebo 4 tlumící senzory.
ifm electronic gmbh nepřejímá žádné záruky týkající se použitelnosti
přístrojů externích výrobců.
Zabezpečený stav je tehdy, jestliže jsou výstupní kontakty (12-22 příp. 2324) otevřeny.
4.1 Vydání k projektování Hardware
Nasazení bezpečnostního spínacího přístroje G2001S má následovat za
zohlednění následujících položek:
4.1.1 Položky nezávislé od výrobku
Bezpečnostně-technické požadavky příslušných aplikací musí být v souladu se
zde uvedenými požadavky.
Technická data uvedena v tomto návodě musí být dodržena
4.1.2 Položky závislé od výrobku
Bezpečnostní spínací přístroj je nutno použít výhradně pro tlumené aplikace ve
spojení s bezpečnostními světelnými záclonami / světelnými mřížemi.
Je nutno respektovat reakční doby všech bezpečnostních komponent (např.
bezpečnostní světelné záclony / světelné mříže).
Při chybách v rozsahu bezpečnostního spínacího přístroje, které vedou k
přechodu do stavu, ktyrý je definován jako bezpečný, je nutno bezpečnostní
spínací přístroj vyměnit.
Vadný přístroj je nutno poslat výrobci.
6
5 Konstrukce a funkční princip
5.1 Přípoje a signalizační prvky
1
4
2
5
3
6
13
15
16 17 18
S1
IN
S2
FAIL
MUT.
GUARD
BREAK
7 8 9
10 11 12
19 20 21
22 23 24
5.1.1 Přípoje
1
2
3
4
5
6
13
14
15
16
17
18
Napájecí napětí LPE (GND)
Restart
n. c.
Vstup OSSD 1
Vstup OSSD 2
7
8
Tlumící senzor S1
Tlumící senzor S2
Napájecí napětí L+
Časová prodleva (timeout)
Časová prodleva (timeout)
Druh provozu MAN/AUTO (manuální/automatický)
Override 1
Override 2
19
20
n. c.
Zpětný čtecí kontakt K1 / K2
9
n. c.
21
Pomocný výstup
10
Tlumící zdroj světla
22
Releový výstup R2
11
Aktivace tlumení
23
Releový výstup R1
12
Releový výstup R2
24
Releový výstup R1
CZ
7
5.1.2 Signalizace LED
S1
S2
žlutá
žlutá
žlutá
MUT.
(tlumení)
Status tlumící senzor S1 IN
Status tlumící senzor S2 FAIL
(chyba)
Status Tlumení
GUARD
BREAK
(přerušení
GUARD)
zelená
červená
Status OSSD
porucha
zelená,
červená,
žlutá
Status releový
výstup R1/R2
5.1.3 Stav LED
Význam
S1
IN
S2
FAIL
MUT. GUARD
BREAK
LED
S1
S2
MUT. (tlumení)
žlutá
žlutá
žlutá
/
/
Test při zapnutí
Objekt detekován
Objekt nebyl detekován
Tlumení aktivní
Požadavek Override
LED
Význam
S1
IN
S2
FAIL
MUT. GUARD
BREAK
Test při zapnutí
Ochranné pole přerušeno,
Releové výstupy deaktivovány
Ochranné pole volné
Releové výstupy deaktivovány,
čeká na Restart
Releové výstupy aktivovány
8
IN
zelená
FAIL
(chyba)
GUARD/PŘERUŠENÍ
červená červená
žlutá
zelená
6 Montáž
Namontujte přístroj na normalizovanou lištu do krytu chránícího proti prachu a
vlhku (krytí nejméně IP54 - stupeň znečištění 2).
Ponechejte dostatečné místo ke dnu a stropu krytu proto, aby byla umožněna
cirkulace vzduchu a bylo zabráněno nadměrnému ohřátí.
Při řazení většího počtu přístrojů za sebou, věnujte pozornost vlastnímu ohřívání
všech přístrojů. Pro každý jednotlivý přístroj musí být dodrženy okolní podmínky.
7 Elektrické připojení
►► Uvést zařízení do stavu bez napětí. V daném případě odpojit také nezávisle
napájené releové zatěžovací obvody.
Informace: Připojovací vodiče bezpečnostního spínacího přístroje je nutno
pokládat odděleně od zdrojů rušení jako jsou např. silnoproudé vodiče.
Propojovací kabel mezi bezpečnostním spínacím přístrojem a bezpečnostní
světelnou záclonou / světelnou mříží s délkou nad 50 m, musí vykazovat průřez o
hodnotě nejméně 1 mm².
Bezpečnostní spínací přístroj je nutno použít výhradně pro tlumené
aplikace ve spojení s bezpečnostními světelnými záclonami / světelnými
mřížemi.
7.1 Napájecí napětí
Jmenovité napětí je 24 V DC. Toto napětí se může pohybovat v rozsahu
19,2 V až 28,8 V včetně 5 % odchylky zbytkového zvlnění. K napájení je
nutno použít síťové zdroje odpovídající požadavkům SELV / PELV.
CZ
Připojit napájecí napětí
L+ L
3
13
9
Manuální uvedení do zpětného stavu
L+ L
3
13
V případě chyby může být přístroj z bezpečnostních
důvodů nově nastartován pouze oddělením
napájecího napětí Proto se doporučuje do série s
obvodem L+ instalovat tlačítko (spínač) RESET.
1: Reset
Po přivedení napětí nebo RESTARTu provede přístroj vlastní test. Po tomto
vlastním testu je přístroj připraven k provozu.
7.2 Automatický nebo manuální provoz / zpětné čtecí kontakty
Automatický provoz
Automatická aktivace bez hlídání
L+ L
15
6
Automatický provoz s hlídáním zpětných čtecích kontaktů
L+ L
15
6
Uvolnění je provedeno při uzavřených zpětných
čtecích kontaktech.
Věnujte pozornost proudu, který teče zpětnými
kontakty (→ 10 Technická data).
20
1: Zpětné čtecí kontakty
Manuální provoz
L+ L
15
6
1: Restart
10
Uvolnění releových výstupů:
►► Stlačit restartovací tlačítko (> 100 ms) a uvolnit
je.
Manuální provoz s hlídáním zpětných čtecích kontaktů
Uvolnění releových výstupů:
Zpětné čtecí kontakty jsou uzavřeny.
►► Stlačit restartovací tlačítko (> 100 ms) a uvolnit
je.
L+ L
15
6
Věnujte pozornost proudu, který teče zpětnými
čtecími kontakty (→ 10 Technická data).
20
1: Restart
2: Zpětné čtecí kontakty
►► Pokud nebudou použity zpětné čtecí kontakty, pak je třebsa propojit svorky 20
a 21.
7.3 Tlumení
Připojení 2 tlumících senzorů
Tlumící senzor S1
L+ L
Tlumící senzor S2
L+ L
1
2
Nasměrování tlumících senzorů → 8.4.1
CZ
Připojení 4 tlumících senzorů
L+ L
L+ L
1
2
11
Tlumící zdroj světla
L+ L
10
Předpoklad pro tlumící funkci je připojení tlumícího
světla (0,5...5 W).
Aktivace tlumení
L+ L
11
Pro start tlumící funkce musí být na svorku 11
přiveden signál High (24 V).
Může být použit trvalý signál nebo impuls > 1 s.
7.4 Časová prodleva (Timeout)
Při časové prodlevě se jedná o časové omezení tlumící funkce.
Timeout 30 sekund
Funkce tlumení končí po době 30 s.
L+ L
4
5
Timeout neomezen
L+ L
4
Po startu tlumící funkce je tato k dispozici
neomezeně, pokud tlumící senzory detekovaly
objekt.
5
Při aplikaci Timeout neomezeně je třeba provést přídavná opatření, aby
bylo zabráněno trvalé tlumící funkci
12
7.5 Override
Nezkratovat svorky 7 a 8.
Override s trvalým příkazem
L+ L
7
8
►► Použít klíčový spínač s pérovým zpětným
návratem.
Příkazový impuls musí být v rozpětí 400 ms přiveden
současně na obě svorky.
1: Spínač na klíc
Override s příkazovým impulsem
L+ L
7
Příkazový impuls musí v rozpětí 400 ms invertovat a
podmínku svorek 7 a 8.
8
1: Tlačítko lOverride
7.6 bezpečnostní světelné záclony/světelné mříže navozen
stav, definovaný jako bezpečný
Nezkratovat svorky 17 a 18.
17
CZ
►► Připojit signály OSSD na svorky 17 a 18 .
18
13
7.7 Výstupní obvod
Připojit zátěž
►► Připojte zátěž, která má být řízena, na výstupy
relé 23/24 příp. 12/22.
L+ L
K1
12
3,6 A
22
L+ L
K2
24
3,6 A
23
21
Input
SPS
Jako výstupní obvod používá bezpečnostní spínací
přístroj dvě bezpečnostní relé s nuceně vedenými
kontakty.
►► Výstupní kontakty je nutno chránit pojistkou o
hodnotě 3,6 A
Prověřte zda zátěže odpovídají hodnotám, uvedeným v následující tabulce.
Min. napětí
> 18 V DC
Min. proud
> 20 mA
Max. napětí
< 250 V AC
Max. proud
<2A
Pomocný výstup (svorka 21) představuje ne
bezpečnostně orientovaný signál pro sdělení do
PLC. Signál odpovídá releovým výstupům 23/24
příp. 12/22.
Po elektrickém připojení prověřte správnou funkci celého bezpečnostního
systém,u (bezpečnostní spínací přístroj a bezpečnostní světelné záclony /
světelné mříže).
►► Přerušit ochranné pole bezpečnostní světelné závory / světelné mříže
>> Releové výstupy přístroje G2001S odpadnou
→ 5.1.3 Stav LED (GUARD/BREAK)
14
7.8 Přehled
Automatický provoz s hlídáním zpětných čtecích kontaktů a Timeout 30 s
L+ L
1 Sensor 1
0 V DC
13
2 Sensor 2
PE
14
3 24 V DC
Restart
15
4 Timeout 1
n. c.
16
5 Timeout 2
Input OSSD 1
17
6 MAN/AUTO
Input OSSD 2
18
7 Override 1
n. c.
19
8 Override 2
K1/K2 feedback
20
9 n. c.
Auxiliary output
21
10 Muting lamp
22
11 Muting enable
23
12
24
K1
*)
K2
CZ
1: Zpětné čtecí kontakty K1/K2
*) Pokud nebudou použity zpětné čtecí kontakty, pak je třeba propojit svorky 20 a 21.
15
Manuální provoz s hlídáním zpětných čtecích kontaktů a Timeout 30 s
L+ L
1 Sensor 1
0 V DC
13
2 Sensor 2
PE
14
3 24 V DC
Restart
15
4 Timeout 1
n. c.
16
5 Timeout 2
Input OSSD 1
17
6 MAN/AUTO
Input OSSD 2
18
7 Override 1
n. c.
19
8 Override 2
K1/K2 feedback
9 n. c.
20 *)
Auxiliary output 21
10 Muting lamp
22
11 Muting enable
23
12
24
K1
1: Zpětné čtecí kontakty K1/K2
K2
2: Tlačítko Restart
*) Pokud nebudou použity zpětné čtecí kontakty, pak je třeba propojit svorky 20 a 21.
16
8 Druhy provozu
Po nové instalaci nebo vystřídání provozního módu prověřte funkci celeho
bezpečnostního systému (bezpečnostní spínací přístroj a bezpečnostní
světelné záclony / světelné mříže).
8.1 Automatický provoz
Pokud bude bezpečnostní spínací přístroj ve stavu automatického módu, není
možno provést hlídaný start.
Bezpečnostní světelné záclony / světelné mříže přejdou u volného ochranného
pole opět automaticky do provozu, releové výstupy budou uvolněny.
Prověřte zda je toto v souladu s analýzou rizik Vašeho zařízení.
V automatickém módu sledují výstupy relé 1 a relé 2 Status bezpečnostních
světelných záclon / světelných mříží:
Ochranné pole přerušeno
Releové výstupy = aktivní logická "1"
Releové výstupy = deaktivní logická "0"
8.2 Manuální provoz
Provoz v manuálním módu je vždy potřebný tehdy, když má být hlídán průchod k
nebezpečné oblasti (osoby se mohou po průchodu ochranným polem zdržovat v
ochranném poli, aniž by byly detekovány).
Výstupy relé 1 a relé 2 budou aktivní, pokud je ochranné pole volné a byl
proveden Restart pomocí tlačítka Restart nebo pomocí odpovídajícího impulsu
CZ
(> 100 ms) přivedeného na vstup, svorka 15.
Pokud budou bezpečnostní světelné záclony / světelné mříže spuštěny nějakou
osobou nebo nějakým objektem, pak musí vždy pro uvolnění následovat Restart.
8.2.1 Restart
Tlačítko Restart se musí nacházet mimo ohroženou oblast. To musí být umístěno
tak, že nebezpečná oblast a přístup mohou být viditelná. Nesmí být možné ovládat
tlačítko Restart z ohrožené oblasti.
Opětná náběhová doba bezpečnostního spínacího přístroje obnáší 100 ms.
Věnujte navíc pozornost opětné náběhové době externího stykače.
17
8.3 Zpětné čtecí kontakty K1 / K2
Při automatickém a manuálním provozu mohou být spolu-navázány externí
ochranné kontakty. Tyto musí být napojeny na svorky 20 (zpětný čtecí kontakt K1/
K2).
Pro zátěže s vyššími napětími a proudy než jsou uvedeny v následující tabulce,
mají být použity externí stykače nebo pomocná relé v souladu se spínanou zátěží.
Pro použití jsou zde bezpečnostní prvky s nuceně vedenými kontakty.
Min. Napětí
Min. Proud
Max. Napětí
Max. Proud
≥ 18 V DC
≥ 20 mA
≤ 250 V AC
≤2A
Pokud nebudou použity externí stykače, musí být spolu propojeny svorky 20
(zpětné čtecí kontakty K1/K2) a 21 (pomocný výstup).
Pomocné kontakty K1 a K2 musí být schopny propojovat proud o hodnotě 20 mA
a napětí 24 V DC.
Vhodná odrušovací zařízení na koncích cívek K1 a K2 prodlouží životnost
interních relé.
8.4 Tlumení
Tlumení je dočasné přemostění ochranné funkce bezpečnostních světelných
záclon /světelných mříží, aby bylo možné plánovitě transportovat objekty skrze
ohroženou oblast. Tlumící senzory detekují objekt před vstupem do ochranného
pole a umožňují po správném optickém nasměrování, rozlišení mezi člověkem a
materiálem.
Prověřte, zda je tato funkce ve shodě s rizikovou analýzou Vašeho zařízení
a zda musí být provedena přídavná opatření.
Pro tlumící funkci jsou potřebné následující komponenty:
-- Bezpečnostní spínací přístroj G2001S
-- Bezpečnostní světelné záclony / světelné mříže
-- 2 nebo 4 tlumící senzory
-- Tlumící zdroj světla (0,5...5 W)
18
Pro start tlumící funkce musí být po dobu 1 s na svorku 11 přiveden signál High
(24 V) (aktivace tlumení).
Správné nasměrování tlumících senzorů je rozhodující pro správnou funkci
bezpečnostního spínacího přístroje.
8.4.1 Nasměrování 2 tlumících senzorů
1: Tlumící senzor 1
2: Tlumící senzor 2
3: Reflektor
4: Bezpečnostní světelné záclony /
světelné mříže
5: Objekt
6: Ohrožená oblast
• Tlumící senzory nasměrovat tak, aby mohly detekovat objekt před vstupem do
ohrožené oblasti.
• Pokud bude objekt v rozpětí doby 4 s detekován oběma tlumícími senzory, pak CZ
je tlumící funkce aktivována a objekt může projít ohroženou oblastí.
• Při aktivní tlumící funkci musí oba tlumící senzory vést signál High (24 V).
Tlumení končí při jedné z následujících podmínek:
-- po uvolnění jednoho z obou tlumících senzorů
-- po uplynutí časového omezení o délce 30 s (Timeout)
19
Tlumení končí po uvolnění tlumících senzorů
[V]
Tlumící senzor 1
24
0
24
0
Tlumící senzor 2
Časová mez
volné
Ochranné pole
přerušené
24
0
24
0
24
0
24
0
Tlumení
Timer
Tlumení umožněno
Releové výstupy
24
0
24
0
4
30
[s]
0,02
Tlumení končí po uplynutí časového omezení (Timeout 30 s)
[V]
Tlumící senzor 1
24
0
24
0
Tlumící senzor 2
Časová mez
Ochranné pole
volné
přerušené
Tlumení
Timer
Tlumení umožněno
Releové výstupy
20
24
0
24
0
24
0
24
0
24
0
24
0
4
30
[s]
0,02
8.5 Override (zrušení)
Override představuje odstranění bezpečnostní funkce. Ono umožní kontrolovaný
opětný rozběh, aby bylo možno transportovat nahromaděný materiál z ochranného pole.
VAROVÁNÍ
Během celé funkce Override není přístup k ohrožené oblasti chráněn
bezpečnostní světelnou závorou / světelnou mříži.
Jsou možná smrtelná nebo těžká, nevratná zranění.
►► Věnujte pozornost nebezpečí v ohrožené oblasti.
Při aktivní funkci Override (zrušení) jsou výstupy OSSD bezpečnostní světelné
záclony / světelné mříže neaktivní a/nebo nejméně jeden tlumící senzor detekuje
objekt.
LED MUT. svítí během celé funkce Override (→ 5.1.2 Signalizace LED)
Prověřujte pravidelně funkci signalizačních LED.
Následující druhy Override jsou konfigurovatelné:
-- Override s trvalým příkazem
-- Override s příkazovým impulsem
8.5.1 Override s trvalým příkazem
►► Ovládat klíčový spínač
>> Přemostění bezpečnostní světelné záclony / světelné mříže po dobu max.
15 min.
Funkce Override končí s jednou z následujících podmínek:
-- Nově provedené ovádání klíčového spínače.
-- Po době o délce 15 min.
-- Při volném ochranném poli a volném tlumícím senzoru.
Funkce GUARD bude bez dalších příkazů aktivována.
CZ
21
8.5.2 Override s příkazovým impulsem
►► Stlačit tlačítko Override
>> Přemostění bezpečnostní světelné záclony / světelné mříže po dobu max.
15 min.
Funkce může být znovu nastartována stlačením tlačítka Override, za následujících
podmínek:
-- max. 30 posobě následujících příkazových impulsů Overrride
-- max. celková doba funkce Override = 60 min.
Při volném ochraném poli a volných tlumících senzorech nebo po uplynutí doby
15 min. končí automaticky funkce Override a funkce GUARD bude bez dalších
příkazů aktivována.p
Timer (prodlevy) pro Příkazové impulsy Override a celková doba funkce Override
bude převedena zpět na 0.
9 Rozměrový výkres
114,5
99
35
LEDs
22
10 Technická data
G2001S
Bezpečnostní spínací přístroj s releovými výstupy
odpovídá požadavkům:
EN ISO 13849-1 (2008) Kategorie 4 PL e, SIL 3 (IEC 61508), SILCL 3
(IEC 62061)
El.provedení
Výstupní funkce
4: releový
2 bezpečnostně relevantní spínače (bezpotenciálové kontakty, 2 A / 250 V);
1 signálový výstup (PNP, 100 mA (24V))
Napájecí napětí 24 V DC)
Zatížitelnost kontaktu
6 A / 250 V AC / 24 V DC ( ≥ 10 mA)
Zkratová ochrana / ochrana proti přetížení
ne *)
Proudový odběr
208 mA (24 V)
Připojitelné bezpečnostní světelné záclony / 1 (s výstupy OSSD)
světelné mříže
Vstup, tlumící senzory
2 senzory (24 V DC, PNP spínání na tmu)
Vstup aktivace tlumení
24 V DC, PNP
Výstup tlumící světlo
24 V DC / 0,5...5 W
Přípravná zpožďovací doba
< 12 s
Reakční doba na bezpečnostní požadavek 20 ms
Minimální zatěžovací proud zpětných
20 mA (24 V)
čtecích kontaktů
CZ
Proudová zatížitelnost pomocného výstupu max. 100 mA (20 °C)
(svorka 21)
Okolní teplota
0...55°C
Druh ochrany
IP 20
Materiály krytu
PA
Doba využívání TM (Mission time)
175200 h
Bezpečnostně-technická spolehlivost PFH
7,0 -9 / 175200 h
100 roků
MTTFd
DC / CCF / Cat.
96 % / 80 % / 4
Počty sepnutí
800 000 (2 A (230 V AC) / 0,5 A (24 V DC))
*) Kontakty je nutno chránit pojistkou se jmenovitou hodnotou < 3,6 A.
23
11 Diagnostika chyb
Při poruchách modulu nebo vadných elektrických přípojích mohou být možné
příčiny rozpoznány pomocí blikajících impulsů.
Při chybě nejprve vypnout a pak opět zapnout bezpečnostní spínací přístroj!
S1
IN
S2
FAIL
MUT. GUARD
BREAK
Význam
Nesprávné připojení nebo chybějící
tlumící světlo
Nesprávná konfigurace nebo
překročení doby tlumení
Porucha externího relé K1 / K2
Vadný tlumící senzor
Není k dispozici Override s příkazovým
impulsem
Význam
Interní porucha
S1
IN
S2
FAIL
MUT. GUARD
BREAK
S1
žlutá
LED
S2
žlutá
MUT. (tlumení)
žlutá
Impulsy
2
3
4
/
/
5
6
LED
IN
zelená
FAIL
(chyba)
červená
GUARD/
PŘERUŠENÍ
červená Impulsy
2
Porucha interního relé
3
Porucha externího relé K1 / K2
4
Nesprávná výstupní konfigurace
5
Konfigurace bez nového startu změněna
►► Provést Restart
Možné přetížení nebo nesprávné
připojení pomocného výstupu
6
7
Pokud nemůže být porucha rozpoznána a odstraněna, odpojte celé zařízení
a kontaktujte servis ifm Service Hotline.
24
12 Údržba, opravy a likvidace
• Přístroj může být opravován pouze výrobcem.
• Zlikvidujte přístroj po jeho používání s ohledem na ekologii podle platných
národních ustanovení.
13 Zkoušky / schválení
Bezpečnostní spínací přístroj G2001S byl prověřen a cetifikován institucí TÜVNord. Vývoj a zkoušky bezpečnostního spínacího přístroje byly prováděny v
souladu s následujícími směrnicemi a normami:
• 2006/42/EG Evropská směrnice pro stroje
• 2004/108/EG Směrnice EMC
• EN ISO 13849-1 (2006) Bezpečnost strojů, bezpečnostně vztažené části
řídících systémů
• IEC 61496 Bezpečnost strojů - bezdotykově působící ochranná zařízení
• IEC 62061 Bezpečnost strojů - funkční bezpečnost bezpečnostně vztahujících
se řídících systémů
• IEC 61508 Funkční bezpečnost bezpečnostně vztahujících se systémů
CZ
25
14 Pojmy a zkratky
BWS
Bezdotykově působící ochranné
zařízení.
Cat.
Category
CCF
Chyba z obecných příčin
Kategorie
Zařazení bezpečnostně vztažených
částí řízení ve vztahu k jeho odolnosti
proti chybám.
Výpadek v důsledku celkové příčiny.
DC
Diagnostic Coverage
Stupeň zjištění chyb
MTTF
Mean Time Between Failure
Střední doba mezi poruchami
MTTFd
Mean Time To Dangerous
Failure
Střední doba pro nebezpečí přivádějící
výpadek.
OSSD
Output Signal Switch Device
Výstupní signál-spínací prvek,
Statický bezpečnostní výstup.
PFH
(PFHD)
Probability of (dangerous)
Failure per Hour
Pravděpodobnost (nebezpečí
přivádějícího) výpadku na jednu hodinu.
PL
Úroveň předvedení
PL podle ISO 13849-1
SIL
Safety Integrity Level
SIL 1-4 podle IEC 61508
Kontrolér PLC
Paměťově programovatelné řízení
Technická data a další informace pod
www.ifm.com → zvolte Vaši zemi → vyhledejte datový list:
26
CZ
27

704576 / 02 01 / 2014 Originální návod k provozu Bezpečnostní

Transkript

Podobné dokumenty
