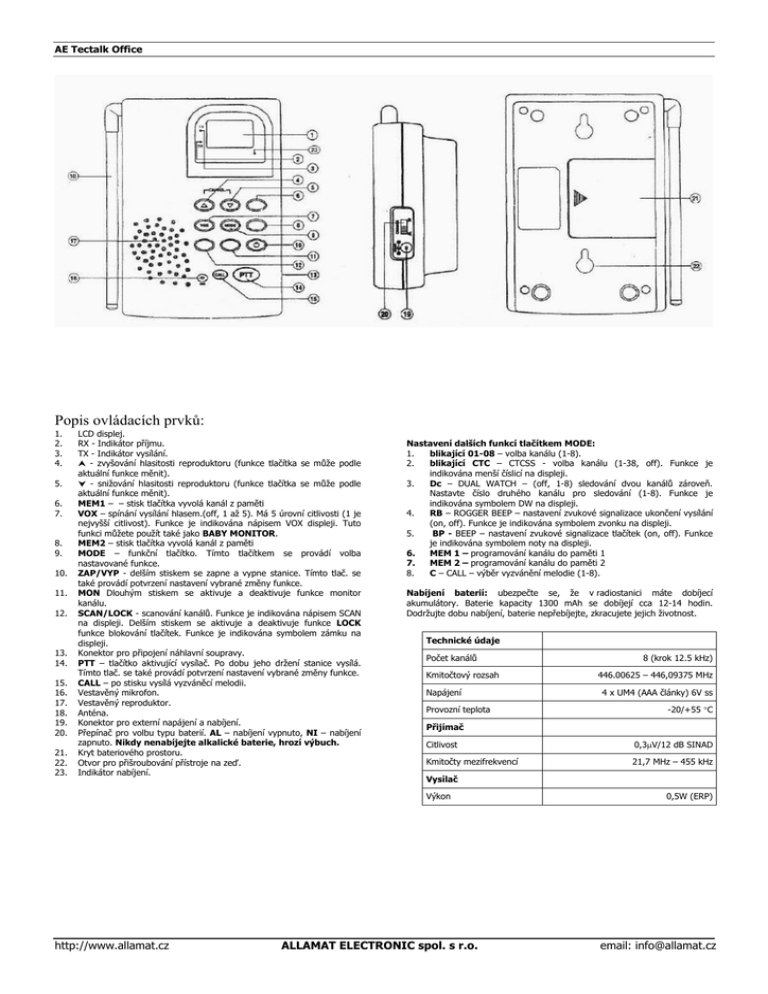

Popis ovládacích prvků:

AE Tectalk Office
Popis ovládacích prvků:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
LCD displej.
RX - Indikátor příjmu.
TX - Indikátor vysílání.
i - zvyšování hlasitosti reproduktoru (funkce tlačítka se může podle
aktuální funkce měnit).
j - snižování hlasitosti reproduktoru (funkce tlačítka se může podle
aktuální funkce měnit).
MEM1 – – stisk tlačítka vyvolá kanál z paměti
VOX – spínání vysílání hlasem.(off, 1 až 5). Má 5 úrovní citlivosti (1 je
nejvyšší citlivost). Funkce je indikována nápisem VOX displeji. Tuto
funkci můžete použít také jako BABY MONITOR.
MEM2 – stisk tlačítka vyvolá kanál z paměti
MODE – funkční tlačítko. Tímto tlačítkem se provádí volba
nastavované funkce.
ZAP/VYP - delším stiskem se zapne a vypne stanice. Tímto tlač. se
také provádí potvrzení nastavení vybrané změny funkce.
MON Dlouhým stiskem se aktivuje a deaktivuje funkce monitor
kanálu.
SCAN/LOCK - scanování kanálů. Funkce je indikována nápisem SCAN
na displeji. Delším stiskem se aktivuje a deaktivuje funkce LOCK
funkce blokování tlačítek. Funkce je indikována symbolem zámku na
displeji.
Konektor pro připojení náhlavní soupravy.
PTT – tlačítko aktivující vysílač. Po dobu jeho držení stanice vysílá.
Tímto tlač. se také provádí potvrzení nastavení vybrané změny funkce.
CALL – po stisku vysílá vyzváněcí melodii.
Vestavěný mikrofon.
Vestavěný reproduktor.
Anténa.
Konektor pro externí napájení a nabíjení.
Přepínač pro volbu typu baterií. AL – nabíjení vypnuto, NI – nabíjení
zapnuto. Nikdy nenabíjejte alkalické baterie, hrozí výbuch.
Kryt bateriového prostoru.
Otvor pro přišroubování přístroje na zeď.
Indikátor nabíjení.
Nastavení dalších funkcí tlačítkem MODE:
1.
blikající 01-08 – volba kanálu (1-8).
2.
blikající CTC – CTCSS - volba kanálu (1-38, off). Funkce je
indikována menší číslicí na displeji.
3.
Dc – DUAL WATCH – (off, 1-8) sledování dvou kanálů zároveň.
Nastavte číslo druhého kanálu pro sledování (1-8). Funkce je
indikována symbolem DW na displeji.
4.
RB – ROGGER BEEP – nastavení zvukové signalizace ukončení vysílání
(on, off). Funkce je indikována symbolem zvonku na displeji.
5.
BP - BEEP – nastavení zvukové signalizace tlačítek (on, off). Funkce
je indikována symbolem noty na displeji.
6.
MEM 1 – programování kanálu do paměti 1
7.
MEM 2 – programování kanálu do paměti 2
8.
C – CALL – výběr vyzvánění melodie (1-8).
Nabíjení baterií: ubezpečte se, že v radiostanici máte dobíjecí
akumulátory. Baterie kapacity 1300 mAh se dobíjejí cca 12-14 hodin.
Dodržujte dobu nabíjení, baterie nepřebíjejte, zkracujete jejich životnost.
Technické údaje
Počet kanálů
Kmitočtový rozsah
Napájení
Provozní teplota
4 x UM4 (AAA články) 6V ss
-20/+55 °C
Přijímač
Citlivost
0,3μV/12 dB SINAD
Kmitočty mezifrekvencí
21,7 MHz – 455 kHz
Vysílač
Výkon
http://www.allamat.cz
8 (krok 12.5 kHz)
446.00625 – 446,09375 MHz
ALLAMAT ELECTRONIC spol. s r.o.
0,5W (ERP)
email: [email protected]
