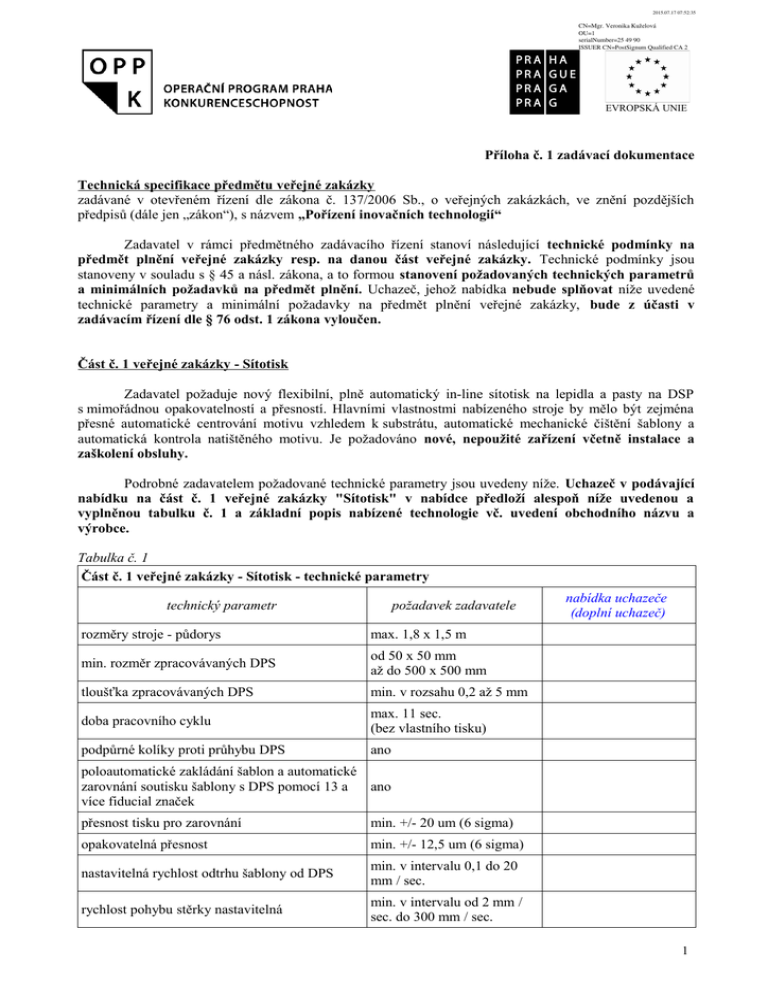

Příloha č. 1 zadávací dokumentace Technická specifikace předmětu

Příloha č. 1 zadávací dokumentace Technická specifikace předmětu

2015.07.17 07:52:35
CN=Mgr. Veronika Kuželová
OU=1
serialNumber=25 49 90
ISSUER CN=PostSignum Qualified CA 2
EVROPSKÁ UNIE
Příloha č. 1 zadávací dokumentace
Technická specifikace předmětu veřejné zakázky
zadávané v otevřeném řízení dle zákona č. 137/2006 Sb., o veřejných zakázkách, ve znění pozdějších
předpisů (dále jen „zákon“), s názvem „Pořízení inovačních technologií“
Zadavatel v rámci předmětného zadávacího řízení stanoví následující technické podmínky na
předmět plnění veřejné zakázky resp. na danou část veřejné zakázky. Technické podmínky jsou
stanoveny v souladu s § 45 a násl. zákona, a to formou stanovení požadovaných technických parametrů
a minimálních požadavků na předmět plnění. Uchazeč, jehož nabídka nebude splňovat níže uvedené
technické parametry a minimální požadavky na předmět plnění veřejné zakázky, bude z účasti v
zadávacím řízení dle § 76 odst. 1 zákona vyloučen.
Část č. 1 veřejné zakázky - Sítotisk
Zadavatel požaduje nový flexibilní, plně automatický in-line sítotisk na lepidla a pasty na DSP
s mimořádnou opakovatelností a přesností. Hlavními vlastnostmi nabízeného stroje by mělo být zejména
přesné automatické centrování motivu vzhledem k substrátu, automatické mechanické čištění šablony a
automatická kontrola natištěného motivu. Je požadováno nové, nepoužité zařízení včetně instalace a
zaškolení obsluhy.
Podrobné zadavatelem požadované technické parametry jsou uvedeny níže. Uchazeč v podávající
nabídku na část č. 1 veřejné zakázky "Sítotisk" v nabídce předloží alespoň níže uvedenou a
vyplněnou tabulku č. 1 a základní popis nabízené technologie vč. uvedení obchodního názvu a
výrobce.
Tabulka č. 1
Část č. 1 veřejné zakázky - Sítotisk - technické parametry
technický parametr
požadavek zadavatele
rozměry stroje - půdorys
max. 1,8 x 1,5 m
min. rozměr zpracovávaných DPS
od 50 x 50 mm
až do 500 x 500 mm
tloušťka zpracovávaných DPS
min. v rozsahu 0,2 až 5 mm
doba pracovního cyklu
max. 11 sec.
(bez vlastního tisku)
podpůrné kolíky proti průhybu DPS
ano
nabídka uchazeče
(doplní uchazeč)
poloautomatické zakládání šablon a automatické
zarovnání soutisku šablony s DPS pomocí 13 a
ano
více fiducial značek
přesnost tisku pro zarovnání
min. +/- 20 um (6 sigma)
opakovatelná přesnost
min. +/- 12,5 um (6 sigma)
nastavitelná rychlost odtrhu šablony od DPS
min. v intervalu 0,1 do 20
mm / sec.
rychlost pohybu stěrky nastavitelná
min. v intervalu od 2 mm /
sec. do 300 mm / sec.
1
EVROPSKÁ UNIE
možnost provozu in-line i off-line
ano
programově řízení pohyb dopravníku pro
zakládání DPS
zprava doleva, zleva
doprava, zleva doleva,
zprava doprava
programovatelné spodní nastavitelné čištění
šablony (mokré i suché) pomocí spotřebního
čistícího materiálu s výměnou přední části stroje
ano
programovatelné podtlakové čištění
ano
programovatelná síla přítlaku stěrky
v rozsahu min. 0 až 22 kg
kovové stěrky součástí dodávky
1 pár 360 mm
programovatelné nastavení šířky dopravníku
ano
možnost nastavení počáteční a koncové pozice
stěrek, aby byl možný tisk dvou motivů na jedné ano
šabloně
Inspekce tisku ve dvou rozmerech ( 2D )
ano
rozhraní SMEMA pro IN-Line provoz
ano
možnost verifikace použitého materiálu (pasta,
šablona, stěrky, dps) pomocí čárových kódů)
ano
možnost ukládání dat (tracebilita) o průběhu
tisku každé DPS pomocí čárových kódů
ano
napájecí okruh jednofázový
230V AC
příkon max. 2.5kVA
uživatelské menu v českém jazyce
ano
servisní podpora v češtině vč. dokumentace a
komunikace se servisním technikem v češtině
ano
součástí dodávky je instalace a zaškolení obsluhy ano
dodávka je ukončena až po dokončení instalace,
zaškolení a úspěšném testu funkčnosti
ano
záruční doba
min. 12 měsíců
Část č. 2 veřejné zakázky - Automatická optická inspekce a opravárenské pracoviště
S ohledem na situaci na trhu, kdy elektronika je v současné době zastoupena v mnoha výrobcích,
kde bychom ji ještě před pár lety nečekali, a související poptávku na větší integraci a miniaturizaci
součástek, zadavatel je nucen zabezpečit nový typ technického dohledu nad výrobním cyklem tj. dodávku
automatické optické inspekce (dále též "AOI") a s ním souvisejícího opravárenského pracoviště. Protože
zadavatel vyrábí přístroje i pro jaderné elektrárny a zdravotnictví, je u požadovaného zařízení kladen velký
důraz na kvalitu a opakovatelnost výroby. Co se týče automatické optické inspekce, je požadováno nové,
nepoužité zařízení včetně instalace a zaškolení obsluhy.
Opravárenské pracoviště je dalším technologickým krokem nejen k pořizovanému AOI, ale
zejména k možnostem vysoce precizních a procesně spolehlivých oprav. Vzhledem k miniaturizaci
součástek již nelze spolehlivě a bezpečně bez případných dalších škod opravovat složitá zařízení ručně, což
řeší pořízení rework systému. Požadována je kompaktní stanice, která obsahuje jak pájecí, tak osazovací
2
EVROPSKÁ UNIE
modul a současně je i doplněna RPC kameru. Jedná se o univerzální opravárenské montážní a demontážní
pracoviště pro široké spektrum oprav na jednoduchých i vícevrstvých DPS vč. extrémních pouzder jako
BGA, QFP, PLCC apod. Zadavatel požaduje výkonné pracoviště s důrazem na kvalitu a reprodukovatelnost
oprav, a jednoduchost a rychlost prováděných operací. Zařízení musí splňovat podmínku vysoké
bezpečnosti při práci.
Podrobné zadavatelem požadované technické parametry jsou uvedeny níže. Uchazeč v podávající
nabídku na část č. 2 veřejné zakázky "Automatická optická inspekce a opravárenské pracoviště" v
nabídce předloží alespoň níže uvedenou a vyplněnou tabulku č. 2 a základní popis nabízené
technologie vč. uvedení obchodního názvu a výrobce.
Tabulka č. 2
Část č. 2 veřejné zakázky - Automatická optická inspekce a opravárenské pracoviště - technické
parametry
Automatická optická inspekce (AOI)
technický parametr
požadavek zadavatele
stolní offline provedení, vč. PC a monitoru
ano
rozměr DPS pro inspekci
50 x 50 mm až min. 500 x
450 mm
možnost přímého zakládání DPS do stroje
(bezšuplíkové provedení)
ano
nabídka uchazeče
(doplní uchazeč)
fixní pozice DPS v horizontální poloze během celé
ano
testovací fáze
prostor nad / pod DPS
nad DPS min. 30 mm
pod DPS min. 60 mm
programovatelné barevné kamery
min. 7, z toho min. 6 pro
boční inspekci
možnost pohybu kamer v ose X, Y a Z
ano
telecentrická optika u všech kamer
ano
minimální požadavky na kontrolu
kontrola přítomnosti
součástek, polarity,
koplanarity, rotace,
posunutí, zkratů, zapájení,
zvednutých vývodů a
pájecí pasty
možnost kontroly součástek
min. o velikosti 01005 a
větších
kolmé (koaxiální) osvětlení hlavní kamery na
kontrolované místo
ano
rozhodovací algoritmy
min. 2, a to porovnávání
obrazu a histogramová
analýza
SW pro řízení a zpracování dat s vazbou na
opravárenské pracoviště
ano
3
EVROPSKÁ UNIE
aktualizace SW po dobu životnosti zařízení
ano, zdarma
čtení čárových kódů a detekce textu komponent
ano
možnost importu dat z osazovacích automatů při
tvorbě programů
ano
možnost automatického zálohování vytvořených
programů
ano
zařízení je bez nároků na pravidelné kalibrace a
servis
ano
jednoduchá a rychlá běžná údržba zařízení
ano
dostupnost běžných náhradních dílů
ano
servisní podpora v češtině vč. dokumentace a
komunikace se servisním technikem v češtině
ano
součástí dodávky je instalace a zaškolení obsluhy
ano
dodávka je ukončena až po dokončení instalace,
zaškolení a úspěšném testu funkčnosti
ano
záruční doba
min. 12 měsíců
Opravárenské pracoviště
technický parametr
požadavek zadavatele
nabídka uchazeče
(doplní uchazeč)
plně automatické procesy pájení, odpájení, středění
ano
a osazení součástky
procesy pájení, odpájení, osazení součástky jsou
svázány s pájecím profilem
ano
horní pájecí hlava s technologií ohřevu kombinací
řízeného horkého vzduchu a 100% infra ohřevu
ano
spodní infra předehřev DPS
velikosti min. 380 x 250
mm
výkon spodního předehřevu
min. 2400 W
spodní předehřev obsahuje min. 3 nezávislé topné
zóny pro omezení vyhřívané plochy podle velikosti ano
DPS a potřeby
automatická regulace výkonu spodního spodního
předehřevu podle nastaveného pájecího profilu na
DPS
ano
velikost opravovaných DPS
až 390 x 285 mm
pájecí hlava je vybavena možností regulace
rozsahu ohřevu podle velikosti pouzder
ano
integrovaná vakuová pipeta uvnitř pájecí hlavy pro
ano
plně automatický odběr odpájení součástky z DPS
laserové ukazovátko pro zaměření opravované
součástky
ano
4
EVROPSKÁ UNIE
automatická regulace výkonu pájecí hlavy podle
nastaveného pájecího profilu
ano
kontrola teploty pájené/odpájené součástky
s vazbou na výkon ohřevu
ano
nezávislé měřící kanály teploty aktivně využitelné
min. 3
schopnost stanice ohřát zvolenou plochu
(součástku) lokálně
min. na 320 °C
automatické vyzvednutí odpájené součástky
ano
integrovaný plně automatizovaný osazovací modul
pro odebrání, středění a zpětného osazení
ano
součástky na DPS
plně automatické středění součástky před osazením ano
automatické osazení součástky na pozici
ano
velikost zpracovávaných pouzder pájecí i
osazovací hlavy
do 50 x 50 mm
opravářská stanice obsahuje horní i spodní chlazení
ano
DPS
integrovaná posuvná procesní kamera pro
ano
monitorování průběhu pájecího/odpájecího procesu
řídící SW součástí dodávky zařízení
ano
půdorysné rozměry zařízení
menší než 900 x 700 mm
bez event. řídícího PC
zdroj N2 pro zajištění inertní atmosféry
ano
servisní podpora v češtině vč. dokumentace a
komunikace se servisním technikem v češtině
ano
součástí dodávky je instalace a zaškolení obsluhy
ano
dodávka je ukončena až po dokončení instalace,
zaškolení a úspěšném testu funkčnosti
ano
záruční doba
min. 12 měsíců
Část č. 3 veřejné zakázky - Laserový gravírovací stroj
Zadavatel požaduje laserový gravírovací stroj, kdy v jednom uceleném a uzavřeném
technologickém celku je CO2 laser a pulsní vláknový laser. Tato koncepce zvětší rozsah materiálů a
produktů, které bude možné zpracovávat v jednom zařízení. Ve stroji budou zabudovány dva laserové
zdroje, využívající stejná zrcátka a laserovou čočku, což umožní použití obou paprsků v jedné úloze.
Laserový gravírovací stroj umožní zadavateli efektivní mechanické řezání a opracování plastových
materiálů, permanentní popis a značení přístrojů (technické připojení, etikety, typové označení, atd.), které
nahradí ne úplně spolehlivé etikety a označování plošných spojů 2D čárovým kódem, což přinese nahrazení
papírových etiket a zajistí 100 % traceabilitu výrobního procesu. Je požadováno nové, nepoužité zařízení
včetně instalace a zaškolení obsluhy.
5
EVROPSKÁ UNIE
Podrobné zadavatelem požadované technické parametry jsou uvedeny níže. Uchazeč v podávající
nabídku na část č. 3 veřejné zakázky "Laserový gravírovací stroj" v nabídce předloží alespoň níže
uvedenou a vyplněnou tabulku č. 3 a základní popis nabízené technologie vč. uvedení obchodního
názvu a výrobce.
Tabulka č. 3
Část č. 3 veřejné zakázky - Laserový gravírovací stroj - technické parametry
technický parametr
požadavek zadavatele
nabídka uchazeče
(doplní uchazeč)
v jednom uceleném a uzavřeném technologickém
celku je CO2 laser a pulsní vláknový laser s níže ano
uvedenými parametry
uzavřený CO2 laser, chlazený vzduchem
výkon min. 60 W
pulsní vláknový laser, chlazený vzduchem,
bezúdržbový
výkon. min. 30 W
pracovní plocha
min. 1000 x 600 mm
výška předmětů
min. 250 mm
max. rychlost v ose X
min. 300 cm /sec. pro CO2
min. 180 cm / sec. pro fiber
opakovatelnost
<± 0,015 mm
zatížitelnost stolu
min. 20 kg
ofukování místa gravírování
ano
automatická osa Z
ano
průchozí otvor (výška / šířka)
min. 185 x 1045 mm
vakuový stůl pro přisátí tenkých nebo zvlněných
ano
materiálů
voštinový řezací stůl - v kombinaci s řezacím
stolem
ano
hliníková mřížka pro řezání malých předmětů
bez zpětných odrazů
ano
třída laseru
laser min. třídy 2
bezpečnostní okruhy
dvojitý bezpečnostní systém
odsávací zařízení
min. 640 m³/h /8500 Pa
uživatelské menu v českém jazyce
ano
servisní podpora v češtině vč. dokumentace a
komunikace se servisním technikem v češtině
ano
součástí dodávky je instalace a zaškolení obsluhy ano
dodávka je ukončena až po dokončení instalace,
zaškolení a úspěšném testu funkčnosti
ano
záruční doba
min. 12 měsíců
6
