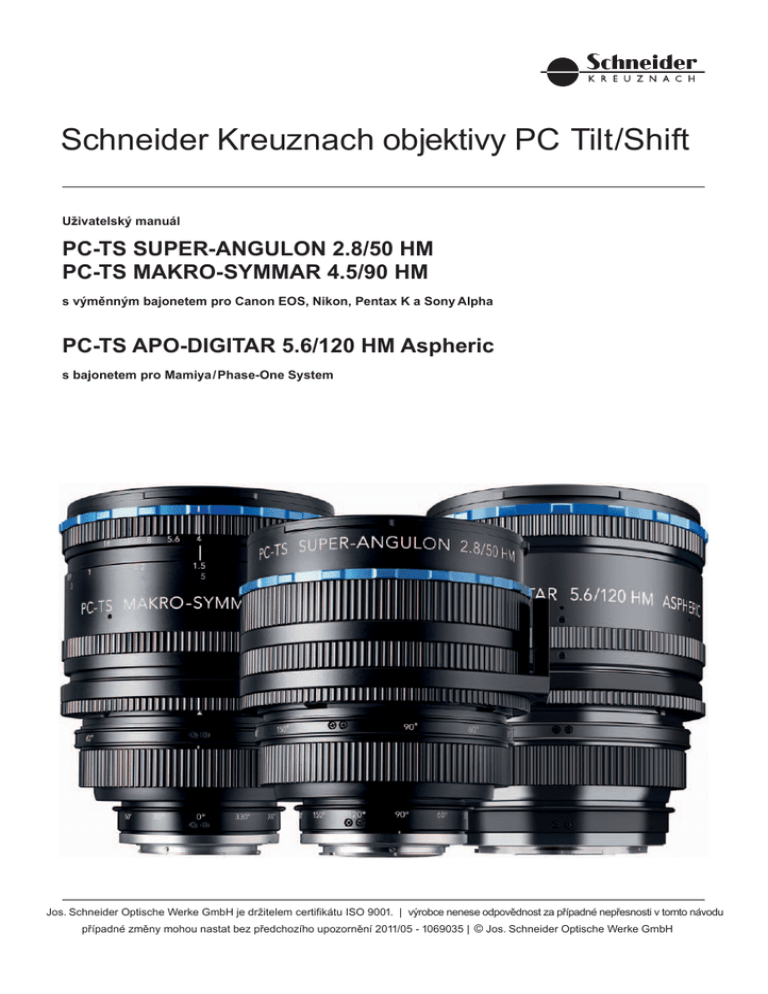

Schneider Kreuznach objektivy PC Tilt/Shift

Schneider Kreuznach objektivy PC Tilt/Shift
Uživatelský manuál
PC-TS SUPER-ANGULON 2.8/50 HM
PC-TS MAKRO-SYMMAR 4.5/90 HM
s výměnným bajonetem pro Canon EOS, Nikon, Pentax K a Sony Alpha
PC-TS APO-DIGITAR 5.6/120 HM Aspheric
s bajonetem pro Mamiya/ Phase-One System
Jos. Schneider Optische Werke GmbH je držitelem certifikátu ISO 9001. | výrobce nenese odpovědnost za případné nepřesnosti v tomto návodu
případné změny mohou nastat bez předchozího upozornění 2011/05 - 1069035 | © Jos. Schneider Optische Werke GmbH
Gratulujeme ke správné volbě!
Zakoupili jste si PC-TS objektiv od firmy
Schneider Kreuznach, protože chcete mít
nejkvalitnější možné snímky s možností
kontroly perspektivy a hloubky ostrosti.
Váš nový PC-TS objektiv (PC = perspective
control – kontrola perspektivy, TS = tilt a shift
– naklápění a vyosení objektivu) umožňuje
jak eliminovat shiftováním kácející se linie,
tak naklápěním zvětšovat nebo naopak
zmenšovat hloubku ostrosti při konstantní
cloně. Shift a tilt jsou na sobě zcela nezávislé, ovládají se samostatnými prstenci a
mohou být nastaveny v jakémkoliv úhlu.
Tento objektiv výrazně rozšiřuje možnosti
Vaší digitální zrcadlovky, šetří Váš čas při
úpravě snímků v počítači a nedegraduje
kvalitu a ostrost jako softwarová úprava.
Naklápění objektivu umožňuje zvolit ideální
clonu a kontrolovat hloubku ostrosti nezávisle na ní.
Tento návod Vám pomůže využít možnosti
Vašeho nového objektivu.
Části objektivu
Bajonet na krytku objektivu
Přednastavení clony
Zaclonění
Držák se závitem 1/4" and 3/8"
Ostření
Aretace otáčení stativového držáku
Otočné nastavení shiftu
Nastavení osy shiftu
Otočné nastavení tilt
Nastavení osy tilt
CANON-EOS
Výměnný bajonet
Nastavení clony:
Nastavte požadovanou pracovní clonu prstencem „Přednastavení clony“.
Clonu otevřete modrým prstencem „Zaclonění“
Nastavte tilt a shift, zaostřete a zacloňte modrým prstencem. Poté exponujte.
PC-TS SUPER-ANGULON 2.8/50 HM
Objektiv se standardní ohniskovou vzdáleností při 35mm full frame formátu
zobrazuje přirozenou perspektivu, kterou vnímáme i lidským okem. Proto je
doporučovaný pro fotografii architektury, krajiny a města. Často se také používá
v produktové fotografii pro větší hloubku ostrosti, než jakou mají delší objektivy.
S funkcí shift mohou být zobrazeny budovy až o 100% výše bez kácejících se linií
oproti běžným objektivům při šířkovém formátu a až o 67% při formátu na výšku.
Specifikace
Ohnisková vzdálenost .
Optická soustava
. . . . .
Vrstvy . . . . . . . .
Max. velikost čipu . .
Zobrazovací kruh
.
Maximální výsun shift
Maximální tilt úhel . .
Ostření
. . . . . . .
Nejbližší vdálenost. . .
Největší měřítko
.
Nejmenší objekt
.
Nastavení clony . . . .
Rozsah clon . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
Přední závit na filtr
51.75 mm
Sluneční clona . .
9 členů v 9 skupinách
Celková délka. . . .
MC (multicoating)
Maximální průměr
24 mm x 36 mm
Hmotnost. . . . . .
(na nekonečno)
Stativový držák . . .
12mm libovolným směrem
8° libovolným směrem
Vyráběné bajonety
manuálně
0.65 m od roviny snímače
1:9.2 (bez příslušenství)
220 mm x 330 mm
manuální, přednastavení prstencem
2.8 do 32 po 1/3 EV krocích
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
M 95 x 1 a bajonet VIII
Příslušenství, do závitu
128.4 mm (EOS bajonet)
108 mm (bez stativového držáku)
1400 g
3/8" a 1/4", 360° otočný
Canon EOS, Nikon,
Sony Alpha, Pentax K
PC-TS MAKRO-SYMMAR 4.5/90 HM
Objektiv s ohniskem 90mm je ideálním řešením pro produktovou fotografii s full
frame zrcadlovkou. Delší ohnisková vzdálenost dává větší prostor mezi
fotoaparátem a snímaným objektem a umožňuje tak jeho lepší nasvícení. Užší
úhel záběru eliminuje nutnost použití zbytečně rozměrného pozadí. Ostrost je
excelentní v celém rozsahu zaostření. Nejmenší zobrazovaná plocha je 142 x
95mm. Použití shiftu pro rovnání linií a naklápění pro práci s hloubkou ostrosti
dává Vašim fotografiím nový atraktivní rozměr.
Specifikace
Ohnisková vzdálenost .
Optická soustava . . .
Vrstvy . . . . . . . .
Max. velikost čipu . .
Zobrazovací kruh
.
Maximální výsun shift
Maximální tilt úhel . .
Ostření
. . . . . . .
Nejbližší vdálenost. . .
Největší měřítko
.
Nejmenší objekt
.
Nastavení clony . . . .
Rozsah clon
.
.
.
.
.
.
.
.
.
.
.
.
.
Přední závit na filtr
90.72 mm
Sluneční clona
. . . .
6 členů ve 4 skupinách
Celková délka. . . .
MC (multicoating)
Maximální průměr
24 mm x 36 mm
87,8mm (na nekonečno)
Hmotnost. . . . . .
Stativový držák . .
12mm libovolným směrem
8° libovolným směrem
Vyráběné bajonety
manuálně
0.57 m od roviny snímače
1:4 (bez příslušenství)
95 mm x 143 mm
manuální, přednastavení prstencem
4.5 do 32 po 1/3 EV krocích
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
M 95 x 1 a bajonet VIII
Integrovaná - zapuštěný objektiv
138.8 mm (EOS bayonet)
108 mm (bez stativového držáku)
1110 g
3/8" a 1/4", 360° otočný
Canon EOS, Nikon,
Sony Alpha, Pentax K
PC-TS APO-DIGITAR 5.6/120 HM ASPHERIC
Apochromaticky korigovaný objektiv pro Mamiya/Phase-One systém přináší do
práce se středním formátem rozměr velkoformátových technických kamer. V
závislosti na velikosti použitého snímače (33mm x 43mm nebo 40mm x 54mm)
odpovídá ohnisková vzdálenost v přepočtu k 35mm DSLR 98mm nebo 80mm. Tím je
tento objektiv ideální pro produktovou fotografii, kde v kombinaci s vynikající
obrazovou kvalitou celého systému přináší skvělé výsledky.
Specifikace
Ohnisková vzdálenost .
Optická soustava . . .
Vrstvy . . . . . . . .
Max. velikost čipu . .
Zobrazovací kruh
.
Maximální výsun shift
Maximální tilt úhel . .
Ostření
. . . . . . .
Nejbližší vdálenost. . .
Největší měřítko
.
Nejmenší objekt
.
Nastavení clony . . . .
Rozsah clon
.
.
.
.
.
.
.
.
.
.
.
.
.
Přední závit na filtr
123.62 mm
Sluneční clona
. . . .
6 elements in 4 groups
Celková délka. . . .
MC (multicoating)
Maximální průměr
45 mm x 60 mm
Hmotnost. . . . . .
153mm (na nekonečno)
Stativový držák
12mm libovolným směrem
8° libovolným směrem
Bajonet
manuálně
0.84 m od roviny snímače
Stěna P 25+
.
1:5.3 (bez příslušenství)
podle digitální stěny ------------------ Stěna P 30+/P40+
.
manuální, předvolba prstencem Stěna P 45+
Stěna P 65+
.
5.6 do 32 po 1/3 EV krocích
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
M 95 x 1 a bajonet VIII
Integrovaná - zapuštěný objektiv
135.6 mm
108 mm (bez stativového držáku)
1110 g
3/8" a 1/4", 360° otočný
. Mamiya / Phase One
. . . 194 mm x 259 mm
175 mm x 234 mm
. . . 195 mm x 260 mm
. . . 214 mm x 285 mm
Extrémně velký zobrazovací kruh
Zobrazovací kruh u běžných objektivů je jen o
málo větší, než je úhlopříčka formátu čipu.
Například u 35mm formátu (full frame) je to
44mm, úhlopříčka je 43,3mm. To zajišťuje, že v
rozích nevzniká vinětace. Levnější objektivy
někdy nezajistí ani tento zobrazovací kruh.
Obrázek vpravo je v reálném měřítku a zobrazuje rezervu 7,3mm, kterou máte i při současněm použití shift a tilt v extrémních výjezdech
objektivu.
Narovnání svislých linií u fotografií architektury
apod. není až takový problém. Ten nastane,
pokud fotografujeme menší objekty na malou
vzdálenost, jako je třeba produktová fotografie.
Malá hloubka ostrosti nutí více clonit, což vede k
nechtěnému difrakčnímu závoji. Řešením je
naklopení osy objektivu. Pokud se objektiv
naklopí směrem dolů, zobrazovací kruh se
posune nahoru – nadruhou stranu, než je
potřeba shiftovat, aby se vyrovnaly kácející se
linie. To omezuje možnosti výjezdu objektivu.
Objektivy Schneider PC-TS mají ale takovou
rezervu v zobrazovacím kruhu, že ani tyto
extrémní případy nezpůsobují vinětaci.
Max. 12 mm
Max.
12 mm
Mi
St
an
nim
da r
u m im
d sh
a g e c irc le 4
4m
ift lens image circle
m
58
mm
fo
ra
dd
itio
nal
lens
tilt
Max.
12 mm
rv
se
Re
e
Schneider PC-TS objektivy vykreslí mnohem
větší kruh – 79,2mm u 2,8/50 HM a 87,8mm u
4,5/90 HM. Středoformátový objektiv 5,6/120
HM pro formát 45x60mm vykreslí dokonce
153mm. Tyto vlastnosti dávají velký prostor pro
tilt a shift.
Běžné 35mm shift objektivy mají zobrazovací
kruh jen kolem 58mm, což umožňuje výjezd
shiftu 10,7mm u horizontálních, ale jen 8,4mm u
vertikálních záběrů. Objektivy Schneider
umožňují 12mm v obou případech. U snímání
vysokých objektů, jako jsou budovy, tak máte o
50% větší výjezd.
Drawing in actual size
for 35 mm full frame sensor format
Sm
alles
mm
9.2
t PC T
S image circle 7
Zobrazovací kruh všech objektivů Schneider PC-TS je výrazně větší,
než jaký je potřeba pouze pro funkci shift. Vzniká tak rezerva na
neomezující použití naklápění pro kontrolu hloubky ostrosti.
b
c
8°
a
Pokud je objektiv naklopen dolů, obrazový kruh se přesouvá nahoru.
Ztráta jeho plochy „a“ potřebné pro použití funkce tilt je kompenzována rezervou v zobrazení. Prostor „c“ je určen pro shift směrem dolů.
