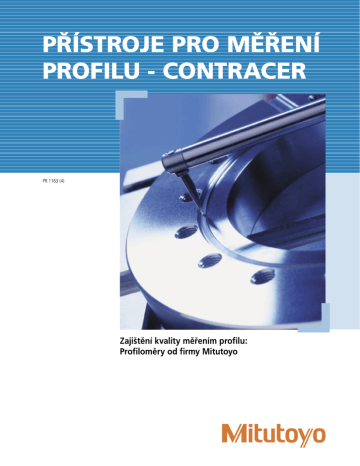

PŘÍSTROJE PRO MĚŘENÍ PROFILU

PŘÍSTROJE PRO MĚŘENÍ
PROFILU - CONTRACER
PR 1163 (4)
Zajištění kvality měřením profilu:
Profiloměry od firmy Mitutoyo
Zajištění kvality nezná žádné KDYŽ a ALE ...
CONTRA
PŘÍSTROJE PRO
MĚŘENÍ PROFILU
... nýbrž jen VÍTĚZE
a PORAŽENÉ
Ten, kdo nemůže garantovat povolenou shodu
se zadanou normou, je rychle v soutěži s konkurencí
bez budoucnosti. Jen absolutně perfektní měřící technika
je proto základem úspěchu.
Nasnímání a zobrazení profilu přináší přitom své zvláštní
nároky. Zde firma Mitutoyo, jako celosvětový dodavatel
přesné měřící techniky, na základě svých vědomostí
a zkušeností přináší bohatou paletu výrobků, s jejichž
pomocí lze moderně měření profilu zabezpečit. Zde
nalezne každý uživatel odpovídající přístroj vhodný jak
z hlediska přesnosti, způsobu vyhodnocení, tak dle místa
určení přístroje – tj. vhodný pro dílnu, či do laboratoře.
Tento prospekt Vám nabízí přehled Mitutoyo –
spektra v oblasti měření profilu od mobilního přenosného
dílenského přístroje až po špičkový systém vybavený
vysoce přesnou Holoscale technologií odměřování pro
automatickou sériovou kontrolu. Takto se v dané
problematice můžete velice rychle orientovat. Pokud budete potřebovat další podrobnosti, obraťte se vždy
bez ostychu na nás a poskytneme Vám další informace
např. o příslušenství nebo SW pro vyhodnocování.
Jestliže se rozhodnete pro naši měřící techniku Mitutoyo,
budete mít v nás odpovědného partnera pro zabezpečení
měření profilu, se světově uznávanými zkušenostmi
v oboru přesné měřící techniky a se zákaznicky
orientovaným servisem, který Vás nadchne.
ACER
3
Individuální řešení, špičková technologie,
přesvědčivý koncept: Měření profilu
garantováno firmou Mitutoyo.
Model
Popis
CONTRACER CV-1000
Přenosný přístroj s digitálním skleněným pravítkem, také
v ose Z. Pro vysoce přesné měření kontury v mobilním
nasazení. Digitální snímání naměřené hodnoty v ose X
a v ose Z – jako jediný systém v této třídě.
CONTRACER CV-1000
CONTRACER CV-2000
Ekonomické stacionární měření kontur jak ve výrobě,
tak v laboratoři. Kompaktní, robustní stolní přístroj
v manuálním nebo motorickém provedení.
CONTRACER CV-2000
CONTRACER CV-3100
Vysoce výkonný systém pro automatické sériové měření.
Kontrola kontur v těsné blízkosti výrobního prostředí nebo
v laboratoři s ještě vyšší přesností ve všech osách a vyššími
nároky.
CONTRACER CV-3100
CONTRACER CV-4100
Tento systém využívá vysoce přesná „laser-holoscale“ pravítka
v ose Z1. Odchylka měřené délky je (0,8 + /0,5H/ / 25 ) μm.
CONTRACER CV-4100
Kombinované měřicí přístroje:
FORMTRACER
Přístroje Mitutoyo typové řady Formtracer jsou systémy
s kombinací technologie měření drsnosti a profilu na
jednom měřicím pracovišti s úsporou místa i času. Tímto je
zajištěn vysoký výkon pro obě metody ve stísněných prostorových poměrech. Všechny informace k tomuto efektivnímu
a ekonomickému řešení naleznete v samostatném prospektu
„Formtracer“.
FORMTRACER
Mitutoyo nabízí velké množství typů
přístrojů pro různé oblasti použití.
Rozsah měření Výškové
X-/Z- osa
přestavění
Rozměry
zákl. desky
Vlastnosti přístroje
Model
• vysoké rozlišení v celém měř.rozsahu
• sériově s připojením na PC a software FORMPAK
• digitální snímání naměřené hodnoty v ose X a v ose Z
CV-1000 N2
• sériově s připojením na PC a software FORMPAK
• digitální snímání naměřené hodnoty v ose X a v ose Z
• přestavení sklonu posuvu ±45°
CV-2000 M4 100 / 40 mm
CV-2000 S4 100 / 40 mm
320 mm man. 600x450 mm
320 mm mot. 600x450 mm
•
•
•
•
•
•
motorický pohyb osy Z
digitální snímání naměřené hodnoty v ose X a v ose Z1
USB rozhraní pro rychlý přenos naměřených dat do PC
včetně měřicího a analyzačního software FORMPAK
přestavení sklonu posuvu ±45°
ABS měřítko v ose Z2
CV-3100 S4 100 / 50 mm
CV-3100 H4 100 / 50 mm
CV-3100 W4 100 / 50 mm
300 mm
500 mm
500 mm
mot. 600x450 mm
mot. 600x450 mm
mot. 1000x450 mm
CV-3100 S8 200 / 50 mm
CV-3100 H8 200 / 50 mm
CV-3100 W8 200 / 50 mm
300 mm
500 mm
500 mm
mot. 600x450 mm
mot. 600x450 mm
mot. 1000x450 mm
•
•
•
•
•
•
•
motorický pohyb osy Z
digitální snímání naměřené hodnoty v ose X a v ose Z1
USB rozhraní pro rychlý přenos naměřených dat do PC
včetně měřicího a analyzačního software FORMPAK
přestavení sklonu posuvu ±45°
„laser-holoscale“ pravítko v ose Z1
ABS měřítko v ose Z2
CV-4100 S4 100 / 50 mm
CV-4100 H4 100 / 50 mm
CV-4100 W4 100 / 50 mm
300 mm
500 mm
500 mm
mot. 600x450 mm
mot. 600x450 mm
mot. 1000x450 mm
CV-4100 S8 200 / 50 mm
CV-4100 H8 200 / 50 mm
CV-4100 W8 200 / 50 mm
300 mm
500 mm
500 mm
mot. 600x450 mm
mot. 600x450 mm
mot. 1000x450 mm
50 / 25 mm
opce
opce
man.: manuální
mot.: motorický
5
Contracer CV-1000.
Mobilní měření profilu se stabilním výkonem.
CV-1000
Rozsah měření:
X
Z
50 mm
25 mm
Dělení:
osa X
osa Z
0,2 �μm
0,4 �μm
Odchylka měřené délky:
osa X
osa Z
(3,5+0,02L) �μm
(3,5+ I4HI /25) �μm
CONTRACER CV-1000
Náročná digitální technologie pro zjištění a vyhodnocení
profilu bez ohledu na umístění s přesností a výkonem
stacionárních systémů.
•
•
•
•
•
•
•
•
•
•
•
•
•
Software FORMPAK: obrazovka měření
Software FORMPAK: obrazovka vyhodnocení
jednoduché, rychlé měření, vyhodnocení a tisk výsledků měření
optimální rozsah měření
absolutní stabilita pomocí FEM analýzy
odchylka přímosti pro osu X = 3,5 μm / 50 mm
skleněné pravítko pro osu X
skleněné pravítko také pro osu Z
skleněné pravítko osy Z pro vyšší přesnost a přizpůsobivost pohybu
snímacího ramínka na rádiusech
vysoce výkonný měřicí a analyzační software FORMPAK
integrované rozhraní měřícího systému
přenos dat přes USB rozhraní
zobrazovací jednotka pro ukládání naměřených hodnot profilů
při mobilním nasazení (opce)
speciální stojan pro trvalé umístění
široká nabídka příslušenství
mobilní
7
Contracer CV-2000.
Stav věci při ekonomickém měření.
CV-2000
Rozsah měření:
X
Z
100 mm
40 mm
Dělení:
osa X
osa Z
0,2 �μm
0,5 �μm
Odchylka měřené délky:
osa X
osa Z
(3,5+0,02L) �μm
(3,5+ I4HI /25) �μm
Software FORMPAK: protokolový editor
Contracer CV-2000:
Stacionární přístroj pro měření profilu s vyváženým
poměrem ceny a výkonu.V každém ohledu pro
ekonomické nasazení ve výrobě nebo v laboratoři.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
jednoduché, rychlé měření, vyhodnocení a tisk výsledků měření
optimální rozsah měření
absolutní stabilita pomocí FEM analýzy
přestavení sklonu posuvu +- 45°
rychlé přestavení osy X
odchylka přímosti pro osu X = 3,5 μm / 100 mm
skleněné pravítko pro osu X
skleněné pravítko také pro osu Z
skleněné pravítko osy Z pro vyšší přesnost a přizpůsobivost pohybu
snímacího ramínka na rádiusech
vysoce výkonný měřicí a analyzační software FORMPAK
integrované rozhraní měřícího systému
přenos dat přes USB rozhraní
široká nabídka příslušenství
možnost volby manuálního nebo motorického provedení
precizní
9
CONTRACER CV-3100.
TOP technologie pro automatické měření profilu.
CV-3100
Rozsah měření:
X
100/200 mm
Z1
50 mm
Motorický rozsah
sloupu Z2
300/500 mm
Dělení:
osa X
osa Z1
osa Z2
0,05 μm
0,2�μm
1,0 μm
Odchylka měřené délky:
osa X
� (1+0,01L) μm
osa Z1 � (2+ |4H| /100) μm
Software FORMPAK: grafické porovnání
jmenovité a skutečné hodnoty
CONTRACER CV-3100:
Stacionární vysoce výkonný systém pro automatické
sériové měření na kontrole nebo v laboratoři. S motorickým
pohybem sloupu v ose Z, keramickým vedením přímosti osy
X a také automatickým pohybem ramínka snímacího hrotu.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
jednoduché, rychlé měření, vyhodnocení a tisk výsledků měření
optimální rozsah měření
absolutní stabilita pomocí FEM analýzy
přestavení sklonu posuvu +- 45°
keramické vedení přímosti osy X
odchylka přímosti pro osu X = 0,8 μm / 100 mm
skleněné pravítko pro osu X
skleněné pravítko také pro osu Z1 ( zdvih hrotu )
motorický pohyb sloupu osy Z
automatický pohyb ramínka snímacího hrotu
Joystick
vysoce výkonný měřicí a analyzační software FORMPAK
přenos dat přes USB rozhraní
široká nabídka příslušenství
ABS – měřítko v ose Z2
vysoká pojezdová rychlost
automatické funkce kalibrace
protikolizní ochrana
podpora CNC funkcí
Protikolizní ochrana
automatický
TM
viz strana 16
11
nejpreciznější
CONTRACER CV-4100.
Žádné kompromisy.
CV-4100
Rozsah měření:
X
100/200 mm
Z
50 mm
Motorický rozsah
Sloupu Z2
300/500 mm
Dělení:
osa X
osa Z1
osa Z2
0,05 μm
0,05 μm
1,0 μm
Odchylka měřené délky:
osa X
(0,8 + 0,01L) μm
osa Z1 (0,8 + |0,5H| / 25) μm
Software FORMPAK: protokolový editor
CONTRACER CV-4100:
Tento stacionární High systém je vybaven laser-holoscale
pravítkem pro osu Z1, které umožňuje dosahovat odchylku
měřené délky pouze + – (0,8 + |0,5H| / 25) μm.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
jednoduché, rychlé měření, vyhodnocení a tisk výsledků měření
optimální rozsah měření
absolutní stabilita pomocí FEM analýzy
přestavení sklonu posuvu +- 45°
keramické vedení přímosti osy X
odchylka přímosti pro osu X = 0,8 μm / 100 mm
skleněné pravítko pro osu X
„laser-holoscale“ pravítko pro osu Z1
motorický pohyb sloupu osy Z
automatický pohyb ramínka snímacího hrotu
Joystick
vysoce výkonný měřicí a analyzační software FORMPAK
přenos dat přes USB rozhraní
široká nabídka příslušenství
ABS – měřítko v ose Z2
vysoká pojezdová rychlost
automatické funkce kalibrace
protikolizní ochrana
podpora CNC funkcí
Protikolizní ochrana
TM
viz strana 16
13
Profesionální
Software
FORMPAK
Software packet
Doplňující modul
Měření, vyhodnocení a dokumentace v dokonalé formě:
FORMPAK, špičkový software Mitutoyo.
Samozřejmě jako další plus v sérii u všech systémů
CONTRACER. Bez navýšení ceny a ovlivnění pestrosti
výkonu. Pro profesionální měření profilu s nejlepšími
výsledky.
MeasurLink
Modul pro statistickou správu, analýzu, vyhodnocení a uložení
naměřených dat.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
pracuje pod MS - Windows
možnost načtení formátu DXF- a IGESmožnost exportu formátu DXF- a IGESgrafické porovnání jmenovité a skutečné hodnoty
vyhodnocení naměřených hodnot s jmenovitou konturou
DXF- nebo IGESmožnost individuální tvorby protokolu
možnost načtení Bitmap souborů
automatický běh dílčího programu
editace dílčího programu
uživatelem definovaná nastavení
grafické zobrazení kontury během jejího snímání
řízení systému pomocí software nebo joystickem
individuální výdej výsledků ( protokol, ASCII data, CSV formát )
spojování jednotlivých kontur
zobrazení a vyhodnocení více profilů na jedné obrazovce
funkce nejlepšího sesazení pro grafické porovnání jmenovité
a skutečné hodnoty
Zobrazení profilu během měření
Vyhodnocení
Protokolový editor
volitelný
Příslušenství
Snímací ramínka
CV-2000
CV-3100
CV-4100
?8
CV-1000
přímá
Stylus
15
?8
185
zahnutá
15
15 5
Taster
?3
?8
40
pro malé
průměry
Taster
15
130
?8
15
pro malé
průměry
Stylus
145
95
25
Snímací hroty
Jednostranně plochý
Konický
Křížový
H
H
H
Nožový hrot
Kužel
Diamantový hrot
H
H
H
Diamant
?8
55
?3
?4
?6
55
2,5
20
?6
55
? 1,6
50
Křížové stolky
20
50
2,5
0,4
5
12,
?4
?5
?3
13
1
0,4
? 1,6
?4
Pro malé průměry
Svěráky
40
50
Kalibrační sady
pro CV3100/4100
Příslušenství pro možnost CNC režimu
pro přístroje CV-3100 / CV-4100
θ 1-osa
Y-stůl
θ 2-osa
2D-3D auto nivelační stůl
15
mitutoyo.eu
www.
© MITUTOYO/CH 2006/04
Největší světový výrobce a dodavatel přesné
měřící techniky.
S námi a s našimi výrobky dosáhnete požadovaného cíle
- rychlé a přesné kontroly.
Jsme připraveni na Vaše dotazy a rádi Vám jako
doplněk prospektu naše přístroje předvedeme v našem
předváděcím a školícím středisku
Mitutoyo Česko s.r.o.
Dubská 1626
CZ – 415 01 Teplice
Tel.: 417 579 866
Fax: 417 579 867
http:// www.mitutoyo-czech.cz
e-mail: [email protected]
Uvedené hodnoty a popisy přístrojů v prospektu jsou základní a jejich aktuální hodnota se může měnit s technickým vývojem daného výrobku.
Aktuální data dostanete s naší nabídkou. Právo na změny a možnosti výskytu chyby jsou vyhrazeny.
