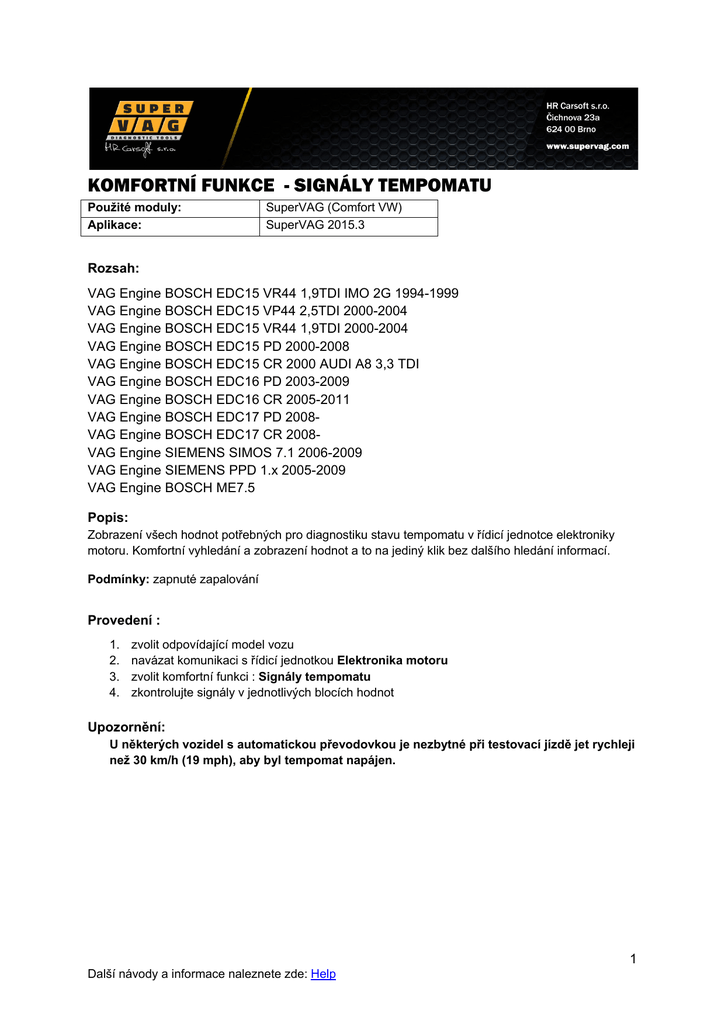

KOMFORTNÍ FUNKCE - SIGNÁLY TEMPOMATU
Použité moduly:
Aplikace:
SuperVAG (Comfort VW)
SuperVAG 2015.3
Rozsah:
VAG Engine BOSCH EDC15 VR44 1,9TDI IMO 2G 1994-1999
VAG Engine BOSCH EDC15 VP44 2,5TDI 2000-2004
VAG Engine BOSCH EDC15 VR44 1,9TDI 2000-2004
VAG Engine BOSCH EDC15 PD 2000-2008
VAG Engine BOSCH EDC15 CR 2000 AUDI A8 3,3 TDI
VAG Engine BOSCH EDC16 PD 2003-2009
VAG Engine BOSCH EDC16 CR 2005-2011
VAG Engine BOSCH EDC17 PD 2008VAG Engine BOSCH EDC17 CR 2008VAG Engine SIEMENS SIMOS 7.1 2006-2009
VAG Engine SIEMENS PPD 1.x 2005-2009
VAG Engine BOSCH ME7.5
Popis:
Zobrazení všech hodnot potřebných pro diagnostiku stavu tempomatu v řídicí jednotce elektroniky
motoru. Komfortní vyhledání a zobrazení hodnot a to na jediný klik bez dalšího hledání informací.
Podmínky: zapnuté zapalování
Provedení :
1.
2.
3.
4.
zvolit odpovídající model vozu
navázat komunikaci s řídicí jednotkou Elektronika motoru
zvolit komfortní funkci : Signály tempomatu
zkontrolujte signály v jednotlivých blocích hodnot
Upozornění:
U některých vozidel s automatickou převodovkou je nezbytné při testovací jízdě jet rychleji
než 30 km/h (19 mph), aby byl tempomat napájen.
Další návody a informace naleznete zde: Help
1
Pro motory: EDC15, EDC16, EDC17UD1, EDC17CP24, Siemens PPD 1
Stav spínačů
XXXXXXX1
XXXXXX1X
XXXXX1XX
XXXX1XXX
XXX1XXXX
XX1XXXXX
00XXXXXX
10XXXXXX
01XXXXXX
11XXXXXX
Spínač brzdového světla sepnut
Spínač brzd sepnut
Spojkový spínač sepnut
Tempomat povolen
Adaptivní tempomat ACC povolen
Hlavní vypínač
ACC/tempomat režim neaktivní
překročení stavu
ACC/tempomat v regulačním rozsahu
ACC není povolen
Stav spínačů tempomatu
XXXXXXX1
XXXXXX1X
XXXXX1XX
XXXX1XXX
XXX1XXXX
XX1XXXXX
X1XXXXXX
1XXXXXXX
Poloha ON zacvaknutá
Poloha ON stisknutá
Tip-Down, zpomalení
Tip-Up, zrychlení
nastavení hodnoty
obnovení hodnoty
chybové hlášení modulu sloupku řízení (pouze u EDC17CP24)
Hardwarově zacvaknuté ON
Pro motory: Simos 3PD/9.1, Simos 3PE/3PG
Stav brzdových spínačů a spínače spojkového pedálu
0XXXXXXX
X0XXXXXX
XX0XXXXX
XXX0XXXX
XXXX1XXX
XXXXX1XX
XXXXXX1X
XXXXXXX1
není obsazeno
není obsazeno
není obsazeno
není obsazeno
funkce GRA aktivovaná (pouze motory AZQ, BME)
sešlápnutý spojkový pedál (spínač spojkového pedálu)
brzdový pedál sešlápnut (brzdový spínač)
brzdový pedál sešlápnut (spínač brzdových světel)
Poloha spínače na ovládací páčce tempomatu
0000
0001
0011
1011
0111
Spínač –B- zaaretován v poloze „OFF“
Spínač –B- na „OFF“ před bodem sepnutí
Spínač –B- v poloze „ON“
Spínač –B- v poloze „RES“
Spínač –A- stisknut (spínač-B- v poloze „ON“)
Další návody a informace naleznete zde: Help
2
Pro motory: ME7.5 (kromě AZJ), M 5.9.2
Poloha brzdového, spojkového pedálu a tempomatu
1000XXX1
1000XX1X
1000X1XX
10001XXX
brzda sešlápnuta (spínač brzdových světel)
brzda sešlápnuta (spínač brzdového pedálu)
spojka sešlápnuta, příp. u automat. převodovky sešlápnuta brzda
tempomat aktivován
Poloha spínače tempomatu
0000XXX1
0000XX1X
0000X1XX
00001XXX
posuvný spínač tempomatu v poloze OFF (pouze při sepnuto)
posuvný spínač tempomatu v poloze OFF (spínáno nebo sepnuto)
stisknuto tlačítko tempomatu SET
posuvný spínač tempomatu v poloze RES
Pro motor: ME7.5 AZJ
Poloha brzdového, spojkového pedálu a tempomatu
0000XXX1
0000XX1X
0000X1XX
00001XXX
brzda sešlápnuta (spínač brzdových světel)
brzda sešlápnut a(spínač brzdového pedálu)
spojka sešlápnuta, příp. u automat. převodovky sešlápnuta brzda
tempomat aktivován
Poloha spínače tempomatu
XXXX0000
XXXX0001
XXXX0111
XXXX1011
XXXX0011
0000XXXX
posuvný spínač tempomatu –B- v poloze OFF (zaaretován)
posuvný spínač tempomatu –B- v poloze OFF (před bodem sepnutí)
stisknuto tlačítko tempomatu SET
posuvný spínač tempomatu –B- v poloze RES
spínač –B- na ON
bez významu
Další návody a informace naleznete zde: Help
