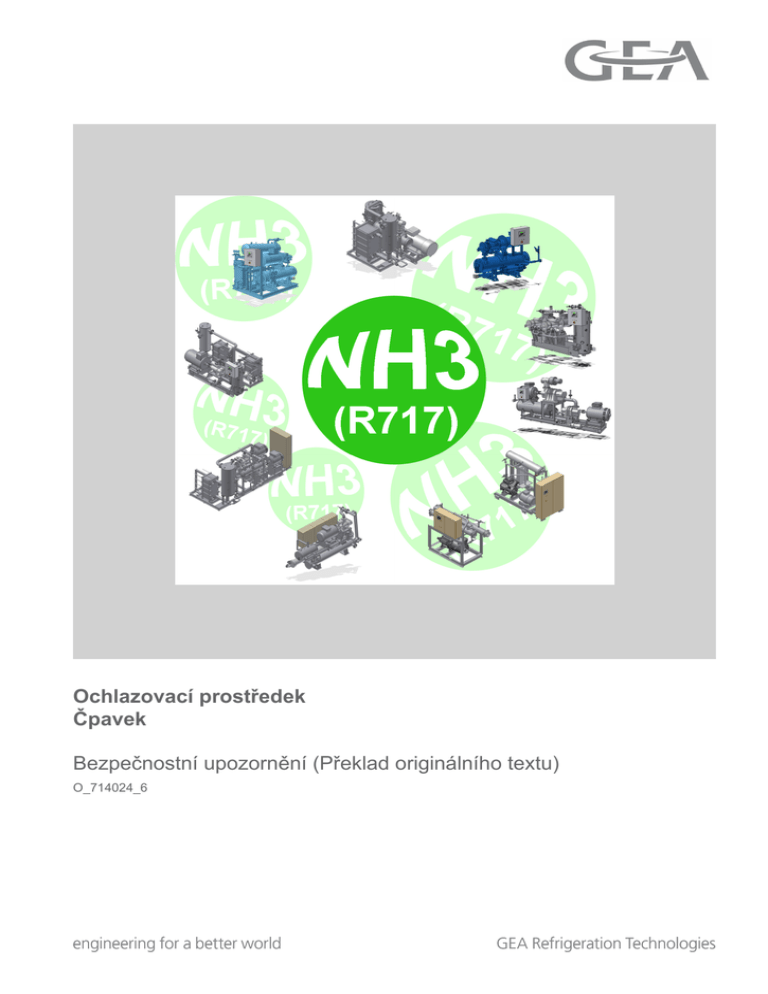

Ochlazovací prostředek
Čpavek
Bezpečnostní upozornění (Překlad originálního textu)
O_714024_6
Bezpečnostní upozornění | Čpavek
COPYRIGHT
Všechna práva vyhrazena.
Nic z této publikace nesmí být reprodukována bez
předchozího písemného souhlasu ze
•
GEA Refrigeration Germany GmbH
jen výrobce, v jakékoliv formě (tisk, fotokopie, mikrofilm nebo jiný) být reprodukovány nebo distribuovány. Toto omezení se vztahuje také na dokumenty
obsažené v výkresy a schémata.
.
SOUDNí OZNáMENí
Tyto publikace byla napsána s nejlepším svědomím.
Výrobce však neručí za eventuální chyby obsažené
v tomto návodu, a ani za eventuálně z toho vzniklé
následky.
2
GEA Refrigeration Germany GmbH | O_714024_6 | 29.10.2013
SYMBOLICKé ZOBRAZENí
Nebezpečí ohrožení života!
Upozornění na bezprostředně hrozící
nebezpečí, které by mohlo způsobit
těžká zranění nebo smrt.
Výstraha!
Upozorňuje na možnou nebezpečnou
situaci, která by mohla způsobit těžká
zranění nebo smrt.
Pozor!
Upozorňuje na možnou nebezpečnou
situaci, která by mohla vést k lehkým
zraněním nebo věcným škodám.
Upozornění!
Upozorňuje na důležitý pokyn, kterého
dodržování je nevyhnutelné pro používání a fungování přístroje podle
předpisů.
3
4
OBSAH
1
BEZPEČNOSTNÍ POKYNY CHLADIVO ČPAVEK
1.1 Právní základy (Německo)
1.2 Právní základy (Evropa)
1.3 Základní předpisy chování
1.4 Čpavek - bezpečnost
1.4.1
Instalace čpavkových chladicích zařízení
1.4.2
Místo montáže
1.4.3
Ochrana osob
1.4.4
Ochrana proti výbuchu
1.4.5
Ochranné bezpečnostní systémy
1.4.5.1
Poplašné hlásiče úniku čpavku
1.4.5.2
Absorpční systémy
1.4.6
Zkouška celého zařízení před prvním uvedením do provozu
1.5 Vlastnosti čpavku
1.6 Pravidla chování při styku se čpavkem
1.7 Chování v případě ohrožení
1.8 První pomoc
1.9 Správná likvidace
9
9
11
11
12
12
13
13
13
13
13
14
14
15
16
16
16
16
5
6
SEZNAM VYOBRAZENÍ
Obr. 1
Obr. 2
"jedovatý"
"První pomoc"
15
16
7
8
1
1.1
BEZPEČNOSTNÍ POKYNY CHLADIVO ČPAVEK
Právní základy (Německo)
Upozornění!
Je nutno dodržovat následující ES
směrnice, zákony, nařízení, normy a
předpisy pro zajištění bezpečnosti a
funkční spolehlivosti kompresorových
soustrojí a chladičů kapalin:
•
Bezpečnostní pokyny chladivo čpavek
•
Nařízení o nebezpečných látkách (GefStoffV)
•
DIN 2405 Potrubí v chladicích zařízeních, značení
•
DIN EN 378 Chladicí zařízení a tepelná čerpadla
- Bezpečnostní a environmentální požadavky
Část 1 Základní požadavky, definice, klasifikace a kritéria výběru
Část 2 Konstrukce, výroba, zkoušení, značení a dokumentace
ES směrnice o tlakových přístrojích 97/23/ES
Transpozice směrnic v Německu:
Část 3 Místo montáže a ochrana osob
Zákon o bezpečnosti přístrojů a výrobků
(GPSG)
Směrnice o tlakových přístrojích (14.
GPSGV)
•
•
Část 1 Nádrže; Všeobecné požadavky
Transpozice směrnic v Německu:
Část 2 Potrubí; Všeobecné požadavky
Směrnice o strojních zařízeních (9. GPSGV)
Spolkový zákon o ochraně ovzduší
(BlmSchG), 4. nařízení o ochraně před imisemi
(BimSchV)
•
DIN EN 12284 Armatury pro chladicí prostředky,
bezpečnostně technická ustanovení, zkoušení,
značení
•
Zaměstnanecký předpis (BGR 500, kapitola
2.35) pro chladicí systémy, tepelná čerpadla a
chladicí zařízení
•
VDMA - Listy standardních výrobků
(GPSG)
•
Vodohospodářský zákon (WHG), nařízení o
zařízeních pro zacházení s látkami škodlivými
vodám (VawS)
•
Zákon o recyklaci a odpadech (KrW-AbfG)
•
Nařízení o provozní bezpečnosti (BetrSichV)
o bezpečnosti a ochraně zdraví při poskytování pracovních prostředků a jejich používání při práci
VDMA 24243-1,-2,-3 Chladicí stroje a chladicí zařízení - těsnost chladicích zařízení a
tepelných čerpadel - detekce netěsnosti /
zkouška těsnosti
VDMA 24020-1 Funkční požadavky pro chladicí zařízení - Část 1: Čpavková chladicí
zařízení
•
Směrnice o tlakových přístrojích (14.
GPSGV)
Směrnice o strojních zařízeních (9. GPSGV)
•
Profesní informace BGI 595 Zacházení s dráždivými a leptavými látkami
•
Bezpečnostní list pro čpavek
Předpis pro případy poruchy(12. BImSchV)
Dvanáctá Vyhláška o provádění spolkového
zákona o imisích (ochraně ovzduší) při 1.
poruše VwV
Směrnice VDI
Směrnice VDI mají zásadně charakter doporučení. Jejich aplikace záleží na každém jednotlivci, to znamená, že se mohou používat,
ale musí se zajistit dodržení stavu techniky
také jiným způsobem. Uplatnění směrnice
VDI nezbavuje uživatele odpovědnosti za
vlastní činy a činí tak právně na vlastní
nebezpečí.
o bezpečnosti při provozu zařízení vyžadujících dohled a o organizaci bezpečnosti
práce
•
DIN EN 14276 Tlakové přístroje pro chladicí
zařízení a tepelná čerpadla
Směrnice 2006/42/ES - strojní zařízení
(GPSG)
•
Část 4 Provoz, údržba, oprava a recyklace
9
Seznam pravidel je nutno vzít ze Zprávy o stavu č. 5
Německého sdružení chladicí a klimatizační techniky
"Bezpečnost a ochrana životního prostředí čpavkových chladicích zařízení", listopad 1990.
10
1.2
Právní základy (Evropa)
•
Provoz soustrojí a chladičů kapalin je povolen
pouze tehdy, když jsou všechny součásti a bezpečnostní zařízení, všechny okruhy (chladivové i
olejové okruhy, okruhy chladonosné látky i
okruhy chladicí vody) a také elektrické rozvody
namontovány v plně funkčním a provozně bezpečném stavu.
•
Všechny prvky bezpečnostních okruhů, snímače
a ovladače musejí být seřízeny v souladu s projekčními hodnotami a není dovoleno je vyřazovat
z funkce, a to ani zčásti.
Upozornění!
Pro zajištění bezpečnosti a funkční
spolehlivosti kompresorových soustrojí a chladičů kapalin je nutno
dodržovat následující směrnice ES,
evropské normy a mezinárodní
předpisy:
•
Evropská směrnice o tlakových přístrojích
97/23/ES
•
Směrnice 2006/42/ES - strojní zařízení
•
DIN EN 378-1, -2, -3, -4
•
DIN EN 12284
•
DIN EN 14276-1, -2
•
Zákony a předpisy jednotlivých zemí
1.3
Základní předpisy chování
Při provozu a provádění servisních a
údržbářských prací na soustrojích
šroubových kompresorů a chladičů
kapalin Grasso je nutno dodržovat
zejména následující směrnice ES,
zákony, nařízení, normy a předpisy,
které jsou uvedeny pod právními
základy v bodě 1.1:
•
Je zakázáno svařovat nebo pracovat
s otevřeným plamenem, pokud nejsou dodrženy
zvláštní předpisy pro tento případ.
•
Ve strojovnách chlazení není dovoleno kouřit.
•
Na únikových cestách se nesmějí vyskytovat
žádné překážky.
•
Vhodné osobní ochranné prostředky a pomůcky
včetně plynových masek ukládejte na dobře
přístupném místě strojovny chlazení (podle EN
378-3, příloha A).
•
Hasicí přístroje ukládejte na dobře přístupném
místě strojovny chlazení (podle EN 378-3, 5.1.j).
•
Veškeré práce na soustrojích a chladičích kapalin je nutno svěřit pouze správně vyškolenému a
kvalifikovanému personálu.
•
Předpokladem správné a bezpečné obsluhy
zařízení je podrobná znalost celé dodané průvodní dokumentace.
11
Čpavek - bezpečnost
1.4
Pro ochranu osob a materiální části zařízení byly
stanoveny přísné bezpečnostní předpisy.
Níže je zdůrazněno několik důležitých opatření k
zajištění bezpečnosti. Při jejich provozu je třeba rovněž se řídit podrobnými návody k obsluze, vydanými
výrobcem zařízení.
Citované texty se vztahují k národnímu předpisu
„Chladírenská zařízení, tepelná čerpadla a chladicí
zařízení“ (BGR 500, Kapitola 2.35 - Německo) a
k evropskému předpisu EN 378, část 1 až 4 „Bezpečnostně technické a environmentální požadavky“.
1.4.1
Instalace čpavkových chladicích
zařízení
Chladicí zařízení musejí být rozmístěny tak, aby
nedocházelo k jejich poškozování v důsledku místního provozu a činností dopravní obsluhy.
V místech sloužících dopravnímu provozu se smí
chladicí potrubí (například čpavková) instalovat
pouze bez rozebíratelných spojek a tvarovek.
Chladivové potrubí musí být chráněno před mechanickým poškozením.
Mechanické škody mohou být působeny vozidly
nebo těžkými náklady. Ochranu proti němu je možno
m.j. provést následujícími opatřeními:
–
Uspořádáním nad výškou vozidla s určitým omezením profilu
–
Namontováním ochranných traverz nebo profilů
omezujících průjezdnost
–
Nárazníky namontované na držácích potrubí
–
Uspořádáním uvnitř potrubních kanálů
Chladicí zařízení musí být umístěno tak, aby umožňovalo kontrolu ze všech stran a poskytovalo dostatek místa pro provádění údržbářských prací.
Z důvodu zákona na ochranu životního prostředí
musí být zajištěno, aby čpavek ani olej nemohly proniknout do kanalizační sítě. Proto se nesmí v místě
instalace čpavkového chladicího zařízení nacházet
odtok (výpust) nebo tento odtok musí být uzavřen.
Únikové cesty z prostoru instalace do bezpečných
prostorů nesmějí být delší než 20 m a musejí být
vhodně vyznačeny.
Musí být k dispozici dostatečný počet hasicích
přístrojů.
12
1.4.2
Místo montáže
Strojovny chlazení musejí být projektovány tak, aby
umožňovaly odsávání uvolňovaného čpavku, aniž by
mohl proniknout do sousedních prostorů, schodišť,
úzkých dvorních enkláv a chodeb.
Tento požadavek se považuje za splněný, pokud
–
v případě přirozeného větrání má průřezová plocha „A“ otevíraná směrem do vnějšího prostředí
minimálně plochu "A" m² a výměna vzduchu se
musí provádět alespoň čtyřikrát za hodinu
nebo
–
v případě strojního (nuceného) větrání je zajištěna možnost zapnutí průtoku vzduchu ven
z ohroženého prostoru v hodnotě alespoň „V“,
m³/hod,
a dále
–
dveře strojovny, které nevedou přímo do vnějšího prostředí, jsou samozavírací.
Chladicí zařízení instalovaná ve strojovně musejí
umožňovat své vypnutí zvenčí strojovny. Ovládací
zařízení musejí být vhodně a jasně označeny.
Zařízení pro vypouštění čpavku musí umožňovat
uvedení v činnost z neohrožovaného místa.
1.4.3
Ochrana osob
Provozovatel zařízení je povinen zajistit prostředky
pro ochranu osob před postižením chladivem. Tyto
prostředky musejí být uloženy ve stavu snadné
přístupnosti a pohotovosti k použití mimo rizikovou
oblast.
Měly by být k dispozici ochranné prostředky alespoň
pro dvě osoby.
Ochranné bezpečnostní prostředky pro čpavek jsou:
–
ochranné rukavice
–
ochranné brýle
–
dýchací přístroj s filtrem
"A" = 0,14 x m 1/2 (m²)
1.4.4
"V" = 14 x 10 -3 x m 2/3 (m³/s)
Čpavek je výbušný ve směsi se vzduchem v rozmezí
poměrů 15 až 28 %, reakční energie je ale velmi
malá a je v činnosti ventilační systém. Čpavek je
nesnadno zápalný plyn, který není schopen trvale
hořet bez podpůrného plamene, protože jeho
zápalná teplota je značně vysoká (630 °C). Proto se
nepředepisuje žádná ochrana před výbuchem (s
výjimkou zvláštních případů pro ventilátory, motory
ventilátorů a příslušné elektrické provozní
prostředky: viz EN 378-3, 5.17.1.2 a 6.3). V prostoru
montáže je nepřípustné používání otevřeného ohně
a kouření.
"m" = hmotnost plnicího množství chladiva v kg.
V případě instalace několika zařízení se tento parametr stanoví podle okruhu s největší náplní chladiva.
Otvory pro odvod vzduchu (okna, vývody, kanály)
musejí být uspořádány tak, aby nemohly být osoby
zasaženy chladivem, unášeným s větracím vzduchem.
Mechanické nucené odvětrávání se používá, když
přírodní odvětrávání okny nebo dveřmi je nemožné
nebo nedostačující. Účinnou výměnu vzduchu je
možno zajistit pouze tehdy, když může přitékat
dostatečné množství čerstvého vzduchu zvenčí.
Protože čpavek je lehčí než vzduch, musí se odsávat
zamořený vzduch v blízkosti stropu, kdežto čerstvý
vzduch je třeba přivádět v blízkosti podlahy.
Strojovnu chlazení lze rovněž řešit jako hermetickou
strojní komoru odvětrávanou směrem ven.
Absorpční systém, který váže unikající čpavek, nelze
použít. (viz bod 1.4.5.2)
Strojovny musejí umožňovat rychlý únik v případě
nebezpečí.
Podle rozměru strojovny a velikosti dávky náplně
chladiva se doporučuje nouzový únikový východ
přímo do vnějšího prostředí.
Dveře se musejí otevírat ve směru úniku a musejí
být schopny otevřít se kdykoliv zevnitř, například
namontováním havarijního uzávěru.
1.4.5
Ochrana proti výbuchu
Ochranné bezpečnostní systémy
Pro zaručení vysokého stupně bezpečnosti proti
úniku čpavku je možno použít:
–
poplašné hlásiče úniku čpavku a
–
.
1.4.5.1
Poplašné hlásiče úniku čpavku
Podle EN 378-3 oddíl 8 se vyžadují detektory a
poplašné systémy.
V případě náplní chladiva přesahujících 500 kg je
třeba učinit další opatření pro hlídání přítomnosti
chladiva v připojených okruzích vody resp. kapaliny.
13
1.4.5.2
Pro provoz čpavkových kapalných chladicích soustrojí v chladicích zařízeních se musí provádět odvětrání strojovny podle předpisu EN 378-3.
V případě netěsnosti je nutno provádět výměnu
vzduchu z prostoru strojovny nerizikovým způsobem
do vnějšího prostředí. Pokud to není možné, musí
být vzduch ze strojovny chlazení veden přes
absorpční nádrž a po vyčištění vrácen do strojovny
chlazení.
Montáž a zapojení odfukovacího potrubí pro pojistné
ventily si musí na místě montáže zajistit sám zákazník.
Pro tento případ vyvinula výrobce řadu zařízení na
absorpci čpavku, jejichž rozměry závisejí na množství chladiva ve čpavkových chladičích kapalin a v
chladírenském zařízení.
Je-li chladičů kapaliny několik, musí být pro výběr
absorpčního zařízení zvolen chladič kapaliny s největší hmotností náplně. Překročí-li se maximální velikost dávky, je možno kombinovat několik absorpčních zařízení.
Tato absorpční zařízení byla zkonstruována tak, aby
je bylo možno vestavět do běžných ventilačních
systémů.
1.4.6
Zkouška celého zařízení před
prvním uvedením do provozu
Před prvním uvedením do provozu kompletního
zařízení je nutno provést zkoušku podle EN 378-2
odstavce 6.3.
Periodické zkoušky kompletního zařízení se provádějí se zřetelem k ustanovením EN 378-4, přílohy D.
Provozovatel zařízení je povinen zajistit, aby ohybné
hadice chladicího zařízení, jimiž se aktivně pohybuje,
byly znalcem zkoušeny na těsnost alespoň jednou
za 6 měsíců.
„Autorizované instituce“ (například TÜV) jsou kompetentními úřady pro zkoušení tlakových zařízení a
potrubí podléhajících Směrnici ES „Tlakové nádoby
a zařízení“.
14
Vlastnosti čpavku
1.5
Fyzikální údaje
NH3:
–
je bez obsahu oleje, bezvodý, plynný, tekutý,
rozpustný ve vodě, bezbarvý
–
zápach charakteristicky štiplavý
–
Molekulová hmotnost je 17 kg/kmol
–
Hustota činí 0,7 kg/m3 jako plyn při tlaku 1 bar a
teplotě 20 °C
–
je lehčí než vzduch
Bezpečnostní technické údaje
NH3:
–
patří do bezpečnostní skupiny B2 podle EN
378-1
–
skupina kapalin 1 podle ES směrnice 97/23/ES
–
po havárii se rozpustí prostřednictvím absorpčního zařízení ve vodě. Protipožární systémy s
postřikovači (a vodními kropicími zařízeními) nejsou ve strojovnách pro chladicí zařízení se čpavkem povoleny.
Nebezpečí pro osoby a životní prostředí
Obr.1:
"jedovatý"
NH3:
–
je toxický při vdechování (GefStoffV)
–
má pronikavý, dráždivý zápach vyvolávající slzy
a je již při objemu 25 ppm zřetelně vnímatelný
–
jako plyn má za následek závažné podráždění
nebo poškození očí
–
v kapalném koncentrovaném vodném roztoku a
plynné formě způsobuje ve vyšší koncentraci
silné poleptání kůže, sliznic a očí
–
v kapalné formě může způsobit při potřísnění
pokožky omrzliny
–
ve směsi se vzduchem v rozmezí koncentrace
15 až 28 objemových procent vytváří výbušnou
směs
15
Pravidla chování při styku se čpavkem
1.6
–
Obsluhu a provozování šroubového kompresorového soustrojí / chladiče kapalin je nutno svěřit
pouze vyškolené kvalifikované osobě.
–
Zásahy do čpavkového chladicího okruhu smějí
být prováděny pouze odborným personálem.
–
Manipulaci se čpavkem smějí provádět pouze
osoby určené provozovatelem zařízení.
–
Je nutno provádět pravidelné instruktáže o
zacházení se čpavkem s příslušným dokladem o
školení.
–
Je nutno zaručit vhodné odvětrání strojovny
chlazení. V případě čpavkového pachu ve strojovně není dovoleno jíst, pít ani kouřit!
–
Je nutno absolutně vyloučit potřísnění pokožky
kapalným čpavkem.
–
Při práci na chladivovém okruhu je nutno vždy
použít přístroje pro ochranu dýchání se čpavkovým filtrem.
1.7
–
Poleptané části těla – i ústa a oči – vyplachujte
hojným množstvím vody po dobu asi 20 minut.
–
Nezakrývejte postižené části těla obvazy,
nemažte olejem, jen je chraňte před mrazem.
–
Co nejdříve po opláchnutí postižených částí těla
je nutno zraněnou(é) osobu(y) dopravit k lékaři
nebo do nemocnice.
–
Došlo-li k silnějšímu nadýchání čpavku a
v případě silného podráždění – zejména očí – je
nutné okamžité lékařské ošetření.
1.9
Správná likvidace
Čpavek a jeho vodný roztok je třeba
likvidovat se zvláštní opatrností a
odpovědností!
Chování v případě ohrožení
–
V případě úniku čpavku z chladicího okruhu
okamžitě opusťte pracoviště a uveďte v činnost
poplašné zařízení.
–
Dle potřeby nasaďte ochrannou masku se čpavkovým filtrem (zelená barva).
–
Použijte pryžové rukavice, ochranné zástěry a
ochrannou obuv.
–
Uvedení absorpčního zařízení do provozu.
–
Nepouštějte splach obsahující čpavek do veřejné
kanalizační sítě.
1.8
První pomoc
Obr.2:
"První pomoc"
–
Postiženou(é) osobu(y) je nutno evakuovat ze
zamořeného prostředí na čerstvý vzduch.
–
Oděv potřísněný čpavkem je nutno svléci.
16
17

Ochlazovací prostředek Čpavek Bezpečnostní upozornění

Transkript

Podobné dokumenty

Horolezecká stěna Aztec Adventure Vertical 3

přídavná zařízení k traktorům

BEAD Bazooka TM - final

Prohlášení o shodě

Tryskací zařízení - Tryskacie stroje
