Kód 9IS44058
Verze 10/07 – CZ

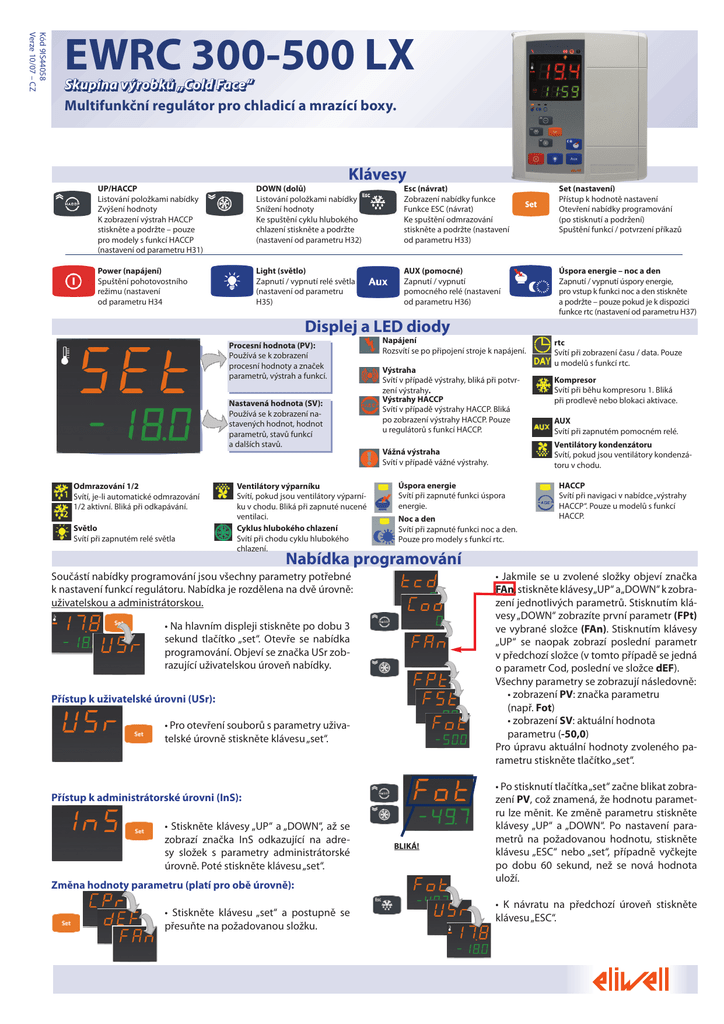

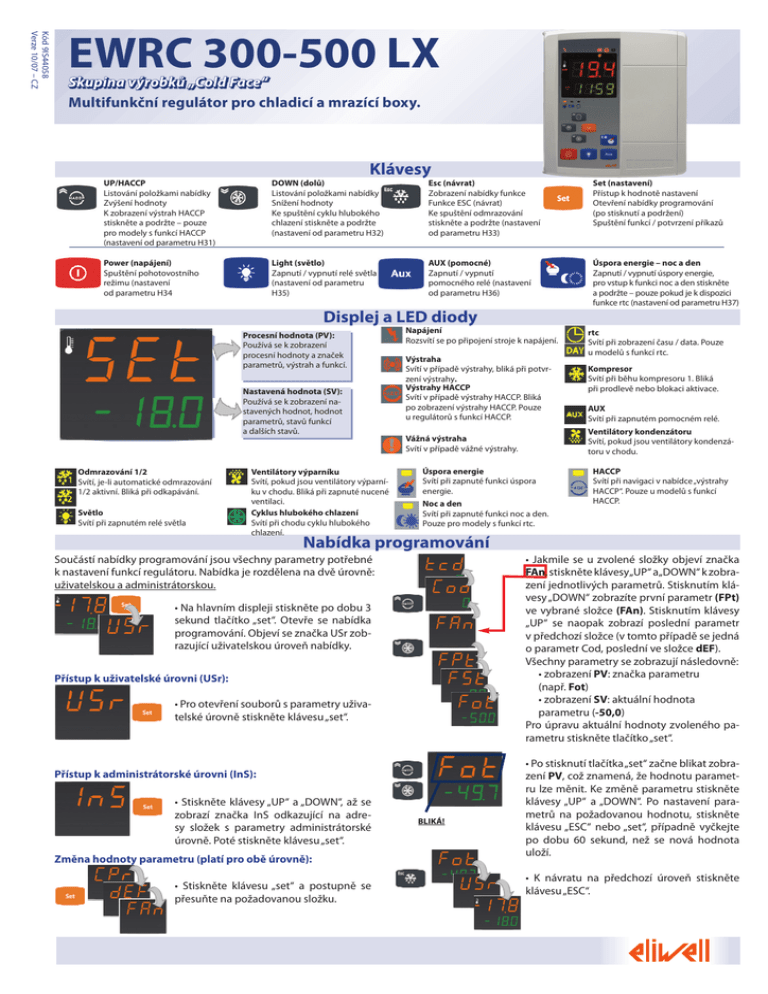

EWRC 300-500 LX
Skupina výrobků „Cold Face“
Multifunkční regulátor pro chladicí a mrazící boxy.
Klávesy
UP/HACCP
Listování položkami nabídky
Zvýšení hodnoty
K zobrazení výstrah HACCP
stiskněte a podržte – pouze
pro modely s funkcí HACCP
(nastavení od parametru H31)
DOWN (dolů)
Listování položkami nabídky
Snížení hodnoty
Ke spuštění cyklu hlubokého
chlazení stiskněte a podržte
(nastavení od parametru H32)
Esc (návrat)
Zobrazení nabídky funkce
Funkce ESC (návrat)
Ke spuštění odmrazování
stiskněte a podržte (nastavení
od parametru H33)
Set (nastavení)
Přístup k hodnotě nastavení
Otevření nabídky programování
(po stisknutí a podržení)
Spuštění funkcí / potvrzení příkazů
Power (napájení)
Spuštění pohotovostního
režimu (nastavení
od parametru H34
Light (světlo)
Zapnutí / vypnutí relé světla
(nastavení od parametru
H35)
AUX (pomocné)
Zapnutí / vypnutí
pomocného relé (nastavení
od parametru H36)
Úspora energie – noc a den
Zapnutí / vypnutí úspory energie,
pro vstup k funkci noc a den stiskněte
a podržte – pouze pokud je k dispozici
funkce rtc (nastavení od parametru H37)
Displej a LED diody
Procesní hodnota (PV):
Používá se k zobrazení
procesní hodnoty a značek
parametrů, výstrah a funkcí.
Nastavená hodnota (SV):
Používá se k zobrazení nastavených hodnot, hodnot
parametrů, stavů funkcí
a dalších stavů.
Napájení
Rozsvítí se po připojení stroje k napájení.
Výstraha
Svítí v případě výstrahy, bliká při potvrzení výstrahy.
Výstrahy HACCP
Svítí v případě výstrahy HACCP. Bliká
po zobrazení výstrahy HACCP. Pouze
u regulátorů s funkcí HACCP.
Světlo
Svítí při zapnutém relé světla
Ventilátory výparníku
Svítí, pokud jsou ventilátory výparníku v chodu. Bliká při zapnuté nucené
ventilaci.
Cyklus hlubokého chlazení
Svítí při chodu cyklu hlubokého
chlazení.
Kompresor
Svítí při běhu kompresoru 1. Bliká
při prodlevě nebo blokaci aktivace.
AUX
Svítí při zapnutém pomocném relé.
Ventilátory kondenzátoru
Svítí, pokud jsou ventilátory kondenzátoru v chodu.
Vážná výstraha
Svítí v případě vážné výstrahy.
Odmrazování 1/2
Svítí, je-li automatické odmrazování
1/2 aktivní. Bliká při odkapávání.
rtc
Svítí při zobrazení času / data. Pouze
u modelů s funkcí rtc.
Úspora energie
Svítí při zapnuté funkci úspora
energie. Noc a den
Svítí při zapnuté funkci noc a den.
Pouze pro modely s funkcí rtc.
HACCP
Svítí při navigaci v nabídce „výstrahy
HACCP“. Pouze u modelů s funkcí
HACCP.
Nabídka programování
Součástí nabídky programování jsou všechny parametry potřebné
k nastavení funkcí regulátoru. Nabídka je rozdělena na dvě úrovně:
uživatelskou a administrátorskou.
• Jakmile se u zvolené složky objeví značka
FAn, stiskněte klávesy„UP“ a„DOWN“ k zobrazení jednotlivých parametrů. Stisknutím klávesy „DOWN“ zobrazíte první parametr (FPt)
ve vybrané složce (FAn). Stisknutím klávesy
„UP“ se naopak zobrazí poslední parametr
v předchozí složce (v tomto případě se jedná
o parametr Cod, poslední ve složce dEF).
Všechny parametry se zobrazují následovně:
• zobrazení PV: značka parametru
(např. Fot)
• zobrazení SV: aktuální hodnota
parametru (-50,0)
Pro úpravu aktuální hodnoty zvoleného parametru stiskněte tlačítko „set“.
• Na hlavním displeji stiskněte po dobu 3
sekund tlačítko „set“. Otevře se nabídka
programování. Objeví se značka USr zobrazující uživatelskou úroveň nabídky.
Přístup k uživatelské úrovni (USr):
• Pro otevření souborů s parametry uživatelské úrovně stiskněte klávesu „set“.
Přístup k administrátorské úrovni (InS):
• Stiskněte klávesy „UP“ a „DOWN“, až se
zobrazí značka InS odkazující na adresy složek s parametry administrátorské
úrovně. Poté stiskněte klávesu „set“.
Změna hodnoty parametru (platí pro obě úrovně):
• Stiskněte klávesu „set“ a postupně se
přesuňte na požadovanou složku.
BLIKÁ!
• Po stisknutí tlačítka „set“ začne blikat zobrazení PV, což znamená, že hodnotu parametru lze měnit. Ke změně parametru stiskněte
klávesy „UP“ a „DOWN“. Po nastavení parametrů na požadovanou hodnotu, stiskněte
klávesu „ESC“ nebo „set“, případně vyčkejte
po dobu 60 sekund, než se nová hodnota
uloží.
• K návratu na předchozí úroveň stiskněte
klávesu „ESC“.
Navigace ve složce nAd
Události a cykly lze programovat ve stanovenou dobu během týdne pomocí algoritmu ovladače noc a den.
Čas začátku a délku události lze naprogramovat na každý den v týdnu, spolu s příslušnou funkcí a odmrazovacími
cykly (pracovní dny a víkendy / prázdniny).
V nabídce programování parametru jsou všechny parametry k programování denních událostí uloženy ve složce nAd.
Složka nAd má odlišnou strukturu od ostatních složek v nabídce programování. Níže je uvedena příslušná navigační mapa.
V nabídce programování přejděte na úroveň
InS, potom projděte všechny složky, až se
dostanete ke složce nAd.
Jakmile ukazuje šipka za zvolenou složku,
stiskněte klávesu „set“, čímž přejdete k parametrům E0, E1, E2 a E3. Pro pohyb jednotlivých
parametrech použijte klávesy „UP“ a „DOWN“.
Stiskněte klávesu „DOWN“ a projděte všechny složky v nAd:
d0, d1, d2, d3, d4, d5, d6 a d7.
Změnu hodnoty parametru proveďte stejných způsobem, který ve uveden v oddíle
„nabídka programování“.
BLIKÁ!
Nabídka stavu stroje
V režimu hlavní obrazovky stiskněte tlačítko „set“ přejděte k nabídce stavu stroje, ve které je uloženo několik speciálních funkcí používaných
k nastavení a správě nástrojů jako např. složky hodnoty nastavení, složky sondy a složky výstrahy (pokud je zaznamenána).
Po stisknutí klávesy „set“ se otevřou složky
nabídky. Složkami lze procházet opakovaným stisknutím klávesy „set“.
Vždy je viditelná pouze složka Set. Složka ALr
je viditelná pouze v případě výskytu výstrahy.
Složky Pb1, Pb2 a Pb3 jsou viditelné pouze
v případě, kdy jsou k dispozici sondy a složka rtc je viditelná pouze tehdy, je-li příslušná
funkce dostupná (viz parametr H48).
Níže je uveden popis struktury nabídky a funkcí jednotlivých složek:
Programování hodnoty nastavení
Hodnota nastavení se programuje následujícím způsobem:
1) Na hlavní obrazovce stiskněte klá- 2) Zobrazení PV ukazuje
vesu „set“. Opakovaným stisknutím značku Set a zobrazení SV
klávesy přejděte až ke složce Set.
pak aktuální hodnotu nastavení.
3) Pomocí kláves „UP“
a „DOWN“ upravte hodnotu
nastavení.
4) Po stisknutí tlačítka „set“ nebo „fnc“
nebo jakmile uplyne stanovená doba
(15 sekund), dojde k uložení nové
hodnoty a návratu na původní obrazovku.
Složka výstrah*
Stisknutím kláves „UP“ a „DOWN“ u značky ALr projdete všechny výstrahy zařízení. Pokud stroj nehlásí žádné výstrahy, neobjevuje se
tato složka v nabídce.
• Pokud hlásí stroj výstrahu, lze ji zobrazit stisknutím kláves „UP“ a „DOWN“.
* Složka je viditelná v případě alespoň 1 výstrahy.
Značka Výstraha
E1/E3 (!)
Sonda 3/1 (chladící box 1/3)
vadná
E2 (!)
Sonda 2 (odmrazování)
vadná
HA1/HA3 Výstraha vysoké teploty
LA1/LA3
Výstraha nízké teploty
EA
Externí výstraha
Ad2
Výstraha odmrazování
(upozornění*)
Opd
Výstraha otevřených dvířek
PAn
Vážná výstraha
EWRC 300-500 LX
Příčina
Následky
Odstranění závady
• Naměřené hodnoty mimo nominální • Zobrazení „E1“/„E2“ na displeji
rozsah
• Aktivace kompresorů dle parametrů On1/On2
• Vadná regulační sonda / zkrat / otevření a Ont a OFt
• Regulátor vysoké / nízké výstrahy vypnutý
• Zobrazení E3na displeji
Stejné jako u E1
• Konec odmrazování 1 kvůli uplynutí doby (je-li nastaveno)
• Hodnota naměřená sondou 1/3 >HAL • Zobrazení HA1/HA3 ve složce ALr nabídky stavu
po uplynutí tAO (viz tabulka minimálních stroje
a maximálních výstrah a popis parametrů • Nemá vliv na regulaci
HAL, Att a tAO)
Hodnota naměřená sondou 1/3 < LAL
• Zobrazení AL1/AL3 ve složce ALr nabídky stavu
po uplynutí tAO. (viz tabulka minimálních stroje
a maximálních výstrah a popis parametrů • Nemá vliv na regulaci
LAL, Att a tAO)
• Pro aktivaci digitálního vstupu s prodle- • Zobrazení EA ve složce ALr nabídky stavu stroje
vou nastavenou parametrem dAd
• Zablokuje ovladače, jak je uvedeno v parametru
rLO
• Přerušení odmrazování kvůli uplynutí • Rozsvítí se LED kontrolka výstrahy
doby místo toho, aby druhá sonda dosáh- • Zobrazení Ad2 ve složce ALr nabídky stavu stroje
la konečnou teplotu odmrazování
• Rozsvítí se LED kontrolka výstrahy
• V případě otevřených dvířek a po uplynu- • Aktivace bzučáku po uplynutí doby tdO
tí doby tdO
• Zobrazení Opd ve složce ALr nabídky stavu stroje
• Prodleva tdO začíná po době nastavené
v parametru dAd
• Zkontrolujte zapojení sondy
• Vyměňte sondu
Po odstranění poruchy se regulace vrací
do normálního režimu
• Stejné jako u E1
• Pokud bylo v činnosti odmrazování, ukončí se
• Pro aktivaci digitálního vstupu konfi- • Rozsvítí se LED kontrolka vážné výstrahy a LED progurovaného jako vážná výstraha (H11... dlevy nastavené jako výstrahy
H14=18) s prodlevou nastavenou parame- • Zobrazení PAn ve složce ALr nabídky stavu stroje
trem dAd
• Výstraha zůstává aktivní do vypnutí DI
pravděpodobně po dosažení nastavené hodnoty
• Počkejte, dokud se teplota naměřená
sondou 1 nevrátí pod HAL
• Počkejte, dokud se teplota naměřená
sondou 1/3 nevrátí nad LAL
• Manuální ztišení bzučáku
• Po deaktivaci DI se ovladače vrátí
do normálního režimu
• Manuální ztišení vypne LED
• Počkejte na další cyklus odmrazování
a vymažte signál ze složky ALr
• Manuální ztišení relé výstrahy
• LED a signál ve složce AL zůstanou
aktivní až do zavření dvířek
2/12
P01,P02… ** Zprávy tlakového spínače:
L01,L02... obecné
H01,H02... nízký tlak
vysoký tlak
PA**
LPA**
HPA**
E10
Obecná výstraha tlakového
spínače
Výstraha nízkého tlaku
Výstraha vysokého tlaku
Výstraha nízkého stavu baterie
Výstraha předehřátí
Prr
Pokud se spolu H11,H12=9, 10 nebo 11
aktivuje vstup tlakového spínače, dojde
k zaznamenání upozornění. Pokud se počet zpráv rovná PEn, aktivuje se výstraha
tlakového spínače (viz strana 9)
• Aktivace výstrahy tlaku přes regulátor tlakového spínače (obecné / vysoký / nízký)
– viz popis na straně 9
• Kompresory jsou ihned zastaveny
• Rozsvítí se LED dioda výstrahy
• Ve složce ALr se zobrazí značky Pnn, Lnn a Hnn (nn=
01...99)
• Upozornění zmizí, pokud není dosaženo hodnoty nastavené PEnpo dobu nastavenou v PEI.
• Ve složce ALr se zobrazí značka PA/LPA/HPA (podle
typu výstrahy tlaku – obecné / nízký / vysoký) a kompresory a ventilátory jsou zastaveny
• Výstrahu lze odstranit ze složky FnC
nebo ji lze eliminovat vypnutím a zapnutím zařízení
• Při prvním zapnutí přístroje během na- • Ve složce ALr se zobrazí značka E10
stavování hodin
• Při zapínání zařízení po výpadku napájení, pokud trval více než 24/32 hodin
• Výstraha se odstraní nastavením data
/ hodin / minut pomocí příslušných parametrů
• Vymaže se automaticky
• •K aktivaci digitálního vstupu konfiguro- • Zobrazení Prr ve složce ALr nabídky stavu stroje
vaného jako předehřátí
• Výstraha zůstává aktivní do vypnutí DI
POZNÁMKA: Jelikož se jedná o závažnější výstrahy, zobrazují se E1/E2 a E3 na hlavním displeji namísto ukládání do složky ALr.
* Výstrahy upozornění nemají žádný vliv na normální provoz zařízení, zobrazují se pouze pro informační účely.
** Viz oddíl „Regulátor vstupu tlakového spínače“ na straně 9.
Sondy**
V nabídce lze zobrazit hodnoty teplot naměřené sondami, které jsou
k zařízení připojeny.
• Následně pomocí kláves „UP“
a „DOWN“ projděte všechny nalezené
sondy. Na displeji PV uvidíte značky
Pb1/Pb2 nebo Pb3. Naměřená teplota se pak zobrazuje na displeji SV.
• Opakovaným stiskem klávesy „set“
projděte jednotlivé složky (ALr, SEt
…), až se dostanete k první sondě
(např. Pb1).
** Zobrazuje se pouze, pokud je připojená alespoň jedna sonda
Nastavení data / hodin (pouze u modelů s funkcí rtc)
V nabídce stavu stroje projděte jednotlivé složky (pomocí klávesy
„set“) a přejděte na složku rtc (nastavení data a hodin):
• Datum a čas nastavte pomocí pomocí kláves „UP“ a „DOWN“.
BLIKÁ!
• Nastavený čas se bude zobrazovat
následovně:
Displej PV: značka rtc
Displej SV: „hodiny“ (blikají): „minuty“ (příklad ukazuje 11:24). Hodnota
hodin (např. 11) bliká, což znamená,
že ji lze upravit pomocí kláves „UP“
a „DOWN“.
Jakmile nastavíte požadovanou hodnotu hodin, uložte ji stisknutím
klávesy „set“. Hodnota poté přestane blikat a naopak začne blikat
hodnota pro minuty (v tomto případě tedy 24). Postupujte stejným
způsobem.
Hodnoty nastavované ve složce rtc jsou „čas“ (skládající se z políček
pro hodiny a minuty) a „datum“ (políčka pro den, měsíc a rok). Nastavené hodnoty uložte stisknutím klávesy „set“, čímž se zároveň přesunete na další políčko.
Blikající hodnoty upravte pomocí kláves „UP“ a „DOWN“.
Stisknutím klávesy „set“ uložte nastavenou hodnotu a přejděte k dalšímu políčku.
Nabídka funkcí
K zobrazení první položky v nabídce funkcí (funkce Loc „zamknutí kláves“) stiskněte klávesu „Esc“ na hlavním displeji:
Zobrazí se značka a aktuální stav
funkce. Pro pohyb ve všech funkcích
použijte klávesy „UP“ a „DOWN“.
Změnu stavu funkce proveďte stisknutím klávesy „set“.
Funkce
Zamknutí kláves
Vynulování výstrah HACCP
Snížené nastavení
Vynulování výstrahy tlakového spínače
Vypnout záznam výstrah HACCP
Značka Stav
Loc
rHC
rSE
rPA
rEd
OFF
OFF
OFF
OFF
OFF
D.I.
Klávesa
19
2
6
4
3
5
* Pouze u modelů s funkcí HACCP.
Nabídka HACCP
(pouze u modelů s funkcí HACCP)
Pomocí funkce HACCP lze ukládat a archivovat výstrahy vysoké a nízké teploty zaznamenané sondou Pb1 nebo sondou Pb3, případně selhání
napájení.
Každá výstraha HACCP se skládá ze složky s následujícími informacemi:
• Počet výstrah: lze uložit až 40 výstrah (20 pro vysokou / nízkou teplotu a 20 pro selhání napájení)
• Typ výstrahy: Ht (vysoká teplota), Lt (nízká teplota) a PF (selhání napájení)
• Čas / datum a délka všech výstrah
• Nejvyšší nebo nejnižší teplota dosažená v rámci dané události (spolu s datem a časem)
Okamžitá výstraha HACCP
Pokud přesáhne teplota rozsah stanovený parametry SLl a SHl, zobrazí se a uloží výstraha HACCP. Prahová hodnota udává limit, jehož překročení
znamená, že by se uložené jídlo nenávratně zkazilo.
Výstraha HACCP
Pokud přesáhne teplota rozsah stanovený parametry SLL a SHH po dobu delší než té, která je nastavena parametrem drA, zobrazí se a uloží
výstraha HACCP.
EWRC 300-500 LX
3/12
Displej výstrahy HACCP (*)
Složku první výstrahy otevřete stisknutím a podržením tlačítka HACCP.
Pro pohyb v jednotlivých složkách použijte klávesy „UP“ a „DOWN“.
Na displeji PV se objeví značka AHC, zatímco na displeji SV se zobrazí počet (1) a typ výstrahy.
Data uložená v každé složce AHC zobrazíte stisknutím tlačítka „set“. První hodnota označená StA na displeji PV udává
čas začátku výstrahy.
Obrazovka se mění každé tři sekundy, vždy je označená jako StA
a zobrazuje datum výstrahy.
K zobrazení délky výstrahy v hodinách
a minutách stiskněte klávesu „set“, a to
ve chvíli, kdy se na displeji zobrazuje datum / čas výstrahy.
3 sekundy
3 sekundy K zobrazení nejvyšší naměřené teploty během výstrahy stiskněte opět tlačítko „set“.
Teplota se zobrazí na displeji PV, datum
a čas pak na displeji SV.
Stejně jako v případě zobrazení údajů o aktivaci výstrahy (StA) se i zde budou střídat dvě
obrazovky: první zobrazuje čas (hodiny:minuty) a druhá pak zaznamenanou teplotu.
Pro návrat na obrazovku výstrahy (StA) z jakékoli úrovně stiskněte klávesu „Esc“.
Poznámka: Při zobrazení času v hodinách a minutách se rozsvítí LED
dioda hodin a při zobrazení dat LED dioda kalendáře.
Výstraha HACCP selhání napájení
V případě selhání napájení se vygeneruje až 20 výstrah, které jsou označeny PF. Výstrahy slouží k přesnému zhodnocení stavu potravin.
Displej výstrahy selhání napájení (*)
Složku výstrah HACCP otevřete stisknutím a podržením tlačítka HACCP. Pomocí
kláves „UP“ a „DOWN“ projděte všechny
uložené výstrahy a přejděte ke složce PF
(výstrahy selhání napájení).
Na displeji PV se objeví značka AHC, zatímco na displeji SV se zobrazí počet (1)
a typ výstrahy.
Data uložená v každé složce AHC zobrazíte stisknutím tlačítka „set“. První hodnota označená StA na displeji PV udává
čas začátku výstrahy.
Obrazovka se mění každé tři sekundy,
vždy je označená jako StA a zobrazuje
datum výstrahy.
Vymazání výstrah HACCP
Zamezení ukládání výstrah PF pokaždé, když je ovladač automaticky spuštěn se provádí následovně:
Jakmile se na displeji objeví značka PF
CAnC (namísto hlavní obrazovky), stiskněte klávesu HACCP a výstraha nebude
uložena.
K zobrazení délky výstrahy v hodinách a minutách stiskněte klávesu „set“, a to ve chvíli,
kdy se na displeji zobrazuje datum / čas výstrahy.
K zobrazení nejvyšší naměřené teploty poté,
co byl ovladač vypnutý a než došlo k jeho
opětovnému spuštění, stiskněte opět tlačítko „set“ (teplota se zobrazí, pokud byl překročen stanovený limit). Teplota se zobrazí
na displeji PV, na displeji SV se pak objeví
značka PO FA (selhání napájení).
Pro návrat na obrazovku výstrahy (StA) z jakékoli úrovně stiskněte klávesu „Esc“.
Poznámka: Při zobrazení času v hodinách a minutách se rozsvítí LED
dioda hodin a při zobrazení dat LED dioda kalendáře.
Manuální vymazání výstrah HACCP lze přiřadit k:
• klávese (viz konfigurace parametru H31 … H37=4)
s prodlevou nastavenou parametrem H02
• digitálnímu vstupu (viz konfigurace parametru H11 … H14=9)
• funkci rHC (chráněná 3 hesly, viz nabídka funkcí)
Při každém vymazání výstrahy HACCP se také vynuluje parametr
drH a LED dioda výstrahy HACCP zhasne.
Poznámka: (1) Pokud je uloženo maximální množství výstrah, nové výstrahy přemažou ty staré. V takovém případě bude počet výstrah
na displeji blikat.
(*) Viz oddíl „Displej a LED“, kde jsou uvedeny informace o funkci LED diod výstrah HACCP.
Kopírovací karta
Kopírovací karta je příslušenství, díky kterému lze jednoduše programovat parametry zařízení po připojení k sériovému portu TTL
(načítání nebo ukládání mapy parametrů z nebo do jednoho či
více zařízení stejného typu). Načítání (značka UL), ukládání (značka
dL) a formátování (značka Fr) se provádí následovně:
EWRC 300-500 LX
• Pokud je příkaz úspěšně dokončen, objeví
se na displeji SV značka y, v opačném případě
značka n.
• Složka „FPr“ na USr úrovni nabídky
programování obsahuje všechny příkazy k použití kopírovací karty. Pro přístup
k funkcím stiskněte klávesu „set“.
Vynulování ukládání: Připojte kartu (zařízení je v tu chvíli vypnuté).
Po zapnutí zařízení se načtou parametry programování a po provedení testu světla se na displeji po dobu cca 5 sekund zobrazí následující
údaje:
• značka dlY, pokud byla operace úspěšná
• značka DLn, pokud nebyla úspěšná
• Pomocí kláves „UP“ a „DOWN“ přejdete
k požadované funkci. Stiskněte klávesu
„set“, čímž se provede zvolená funkce
(načítání, ukládání nebo formátování).
Během provádění zvoleného příkazu se
na displeji SV objeví značka run.
Poznámka:
• Po provedení operace ukládání bude zařízení fungovat s nově načtenou mapou parametrů.
• Viz složka FPr v oddíle „Parametry“ na straně 4-5.
4/12
Tabulka parametrů
0,1...30,0
2,0
°C/°F
USr/inS
LSE...HdL
50,0
°C/°F
USr/inS
-30,0...30,0
0,0
°C/°F
USr/inS
LSE
LdL...HSE
-50,0
°C/°F
USr/inS
Cit
0...255
0
min
USr/inS
0...999
60
min
USr/inS
SHi
SHH...150,0
35,0
°C/°F
OAO
0...10
1
hodiny
inS
SLi
-50.0...SLH
-35,0
°C/°F
inS
tdO
0...255
10
min
inS
SHH
SLH...150,0
30.0
°C/°F
inS
USr/inS
SLH
-50,0...SHH
-30.0
°C/°F
inS
drA
0...99
10
min
inS
drH
0...255
0
hodiny
inS
H50
0...2
2
číslo
inS
H51
H52
0...255
1/3
0
1
min
číslo
inS
inS
H00
0...1
1
praporek
inS
H01
ne/ano
ne
praporek
inS
H02
0...15
3
sek
inS
H06
ne/ano
ano
H08
0...3
3
tAO
0...255
0
min
dAt
ne/ano
ne
praporek
inS
rLO
0...2
0
číslo
inS
AOP
0...1
1
praporek
inS
PbA
0...3
0
číslo
inS
SA3
-50,0...150,0
0,0
°C/°F
inS
dA3
-30,0...30,0
2,0
°C/°F
inS
tA3
ArE
0...59
0...2
0
0
min
číslo
inS
inS
0...255
0
min
USr/inS
0...255
10
min
USr/inS
Ont
0...255
10
min
USr/inS
dOn
dOF
dbi
0...255
0...255
0...255
2
0
2
sek
min
min
USr/inS
USr/inS
USr/inS
OdO
dSC
0...255
0...255
0
0
min
sek
USr/inS
inS
dCS
tdC
dCC
-58,0...302,0
0...600
0...255
0,0
10
0
°C/°F
min
min
inS
inS
inS
OFL
ne/ano
ano
praporek
inS
dod
ne/ano
ano
praporek
inS
dAd
0...255
0
min
dty
0...2
0
číslo
inS
doA
0...3
0
číslo
dit
dt2
0...255
0...2
6
1
h/min/sek
číslo
dt1
0...2
0
číslo
0...3
3/1(5)
číslo
USr/inS
0...59
0
min
USr/inS
dEt
1...255
30
h/min/sek
USr/inS
dSt
-58,0...302,0
6,0
°C/°F
USr/inS
dS2
dE2
dPO
tCd
Code
-58,0...302,0
1...255
ne/ano
-31...31
0...60
8,0
30
ne
0
0
°C/°F
h/min/sek
praporek
min
min
inS
inS
USr/inS
inS
inS
dE1/ dE8* 00-24/00-59 0
F1/ F8*
00-24/00-59 0
hodiny/min USr/inS
hodiny/min USr/inS
FPt
0/1
0
FSt
-50,0...150,0
6,0
°C/°F
USr/inS
Fot
-50,0...150,0
-50,0
°C/°F
inS
FAd
1.0...50,0
1.0
°C/°F
Fdt
0...255
0
dt
0...255
0
dFd
ne/ano
ano
FCO
ne/ano/není ne
Fod
ne/ano
ano
praporek
ano
0...31
0
inS
min
inS
-19...19
4
číslo
inS
inS
-19...19
0
číslo
inS
inS
H21
0...12
1
číslo
inS
inS
0...3
0
číslo
inS
H22
0...12
2
číslo
0...255
0
číslo
inS
H23
0...12
3
číslo
inS
dFO
PEn
PEI
0...255
0…15
1…99
0
15
99
číslo
číslo
min
inS
inS
inS
H24 (3)
0...12
4
číslo
inS
H25 (3)
0...12
7
číslo
inS
E0
0...4
0
číslo
inS
E1
0...23/0...59
0
hodiny/min
inS
E2
0...99
0
hodiny
inS
E3
0/1
0
praporek
inS
t/d
t
praporek
ano
flag
inS
ano
ne/ano/2EP/3-1 ne
flag
číslo
inS
inS
0
číslo
inS
číslo
praporek
praporek
inS
inS
inS
H41
ne/ano
H42
H43
ne/ano
LOC
ne/ano
ne
praporek
USr/inS
USr/inS
ndt
ne/ano
ne
praporek
USr/inS
USr/inS
CA1
-30.0...30.0
0
°C/°F
inS
praporek
USr/inS
CA2
-30.0...30.0
0
°C/°F
inS
číslo
USr/inS
SCF
-50,0...150,0
10,0
°C/°F
inS
dCF
-30,0...30,0
2,0
°C/°F
inS
tCF
dCd
0...59
ne/ano
0
ne
min
praporek
inS
inS
Att
0…1
1
praporek
inS
AFd
LAL
0,1…50
-58.0...HAL
1,0
-50,0
°C/°F
°C/°F
USr/inS
USr/inS
HAL
PAO
LAL...302.0
0...10
50,0
3
°C/°F
hodiny
USr/inS
USr/inS
inS
inS
n
0
1b
min
inS
číslo
číslo
0…14
min
min
7
6/0(4)
n/E/o
0…14
1b/2b
inS
0
0...14
0...14
dEA
inS
0...255
H34
H35
PtY
FAA
FAA
praporek
FoF
inS
inS
inS
0
inS
číslo
číslo
inS
0...999
inS
12
7
číslo
PA3
min
0...14
0...14
0
USr/inS
min
H32
H33
14/0(7) číslo
praporek
0
inS
inS
0...14
praporek
0
číslo
0...14
0
0...99
8
13/0(6) číslo
H36
0
0...255
0...12
0...14
H37
0...999
FdC
H28
H31
inS
0...999
Fon
inS
H11
PA1
inS
inS
číslo
H12
PA2
praporek
praporek
PEA
PtS
inS
praporek
inS
dCO
Složky d0, d1 …
d6, d7
dCt
dOH
ne/ano
dLt
Značka nAD(1)
inS
dSd
Značka Add
USr/inS
inS
Značka Lit
CAt
OFt
Značka HAC (2)
diF
dAO
USr/inS
CA3
-30.0...30.0
0
°C/°F
inS
CA
0…2
2
číslo
inS
LdL
-58...HdL
-50,0
°C/°F
inS
HdL
LdL...302,0
140,0
°C/°F
inS
ddL
0…2
1
číslo
inS
dro
0…1
0
praporek
inS
Ldd
0…255
0
min
inS
ddd
dd2 (1)
0…3
0…1
1
1
číslo
praporek
inS
inS
Značka CnF
°C/°F
Značka DiS
Kompresor – značka CPr
Odmrazování – značka dEF
Ventilátory – značka FAn
0,0
Úroveň
HSE
OSP
Značka ALr
LSE...HSE
Jednotka
Značka FPr Značka FrH
SEt
Výchozí
Výstrahy – značka ALr
Parametr Rozsah
H44
0...25,5
0
°C/°F
inS
H45
0...2
0
číslo
inS
H48 (1)
H60
ne/ano
0...6
ano
0
praporek
číslo
inS
inS
rEL
tAb
/
/
/
/
číslo
číslo
USr/inS
USr/inS
Hon
0…255
0
min
inS
Hof
dt3
0…255
0…2
0
0
min
číslo
inS
inS
UL
/
/
/
USr/inS
dL
Fr
/
/
/
/
/
/
USr/inS
USr/inS
1) Pouze u modelů s funkcí rtc.
(2) Pouze u modelů s funkcí HACCP.
(3) Parametry dostupné pouze u EWRC 500 LX.
(4) Nastaveno na 0 u modelů EWRC 300 LX.
** Parametry dE1, dE2, dE3, dE4, dE6, dE7, dE8 a F1, F2,
(5) Nastaveno na 1 u modelů bez rtc.
F3, F4, F5, F6, F7, F8.
(6) Nastaveno na 0 u modelů bez HACCP.
Viditelné pouze, pokud platí dit=0 a dCt=3.
(7) Nastaveno na 0 u modelů bez rtc.
Popis parametrů
Set
diF
HSE
LSE
OSP
Hodnota nastavení
REGULÁTOR KOMPRESORU (složka s označením „CPr“)
Aktivace relé diference kompresoru, kompresor se zastaví po dosažení nastavené
hodnoty (dle měření sondy), znovu se spustí při teplotě, která se rovná nastavené
hodnotě plus hodnotě diference.
Maximální výška nastavené hodnoty
Minimální výška nastavené hodnoty
Poznámka: Obě hodnoty jsou vzájemně provázané: HS1/HS2 (maximální
hodnota) nemůže být nižší než LS1/LS2 (minimální hodnota) a naopak.
Teplota, která se postupně přidává k nastavené hodnotě, pokud je nastavena
snížená úroveň (funkce režimu spánku). Ta se nastavuje pomocí speciálně
konfigurované klávesy.
EWRC 300-500 LX
Cit
CAt
Ont
OFt
don
Minimální doba aktivace kompresu před vypnutím. Je-li nastavena 0, není tato
funkce aktivní.
Maximální doba aktivace kompresu před vypnutím. Je-li nastavena 0, není tato
funkce aktivní.
Doba spuštění kompresoru v případě vadné sondy. Je-li nastavena na „1“ s Oft „0“,
zůstává kompresor v chodu, pokud je Oft>0, je spuštěn režim pracovního cyklu.
Doba vypnutí kompresoru v případě vadné sondy. Je-li nastavena na „1“ s Oft „0“,
zůstává kompresor vypnutý, pokud je Oft>0, je spuštěn režim pracovního cyklu.
Odložený start. Tento parametr znamená,aktivní ochranu na pohánění běžného
kompresoru. Mezi příkazem a spuštěním kompresoru musí uběhnout nastaven
doba.
5/12
doF
Odložené zastavení. Tento parametr znamená,aktivní ochranu na pohánění
běžného kompresoru. Mezi vypnutím a spuštěním kompresoru musí
uběhnout nastavená doba.
Dbi
Prodleva mezi spuštěním. Mezi dvěma po sobě jdoucími spuštěními ovladače
musí uběhnout nastavená doba.
OdO
Prodleva při aktivaci výstupů po zapnutí regulátoru nebo výpadku napájení.
0 = funkce není aktivní
dsC
Prodleva při aktivaci kompresoru. Určuje dobu, po jejímž uplynutí je aktivováno
relé kompresoru 2 po kompresoru 1. Pokud se během této doby vypne
kompresor 1, zruší se požadavek na aktivaci kompresoru 2.
dCS
Nastavená hodnota hlubokého chlazení
tdc
Délka hlubokého chlazení
dcc
Prodleva odmrazování po hlubokém chlazení
Poznámka: viz funkce cyklu hlubokého chlazení na straně 9.
ŘÍZENÍ ODMRAZOVÁNÍ (složky s označením „dEF“)
PODMÍNKY ODMRAZOVÁNÍ:
Ovladač spustí odmrazování za těchto okolností:
• pokud je teplota výparníku nižší než konečná teplota odmrazování
nastavená parametrem dSt
• pokud nebylo aktivováno manuální odmrazování – v takovém
případě bude požadavek na automatické odmrazování zrušen
dtY
Typ odmrazování:
0 = elektrické odmrazování + odmrazování vzduchem (UPOZORNĚNÍ: v případě
odmrazování vzduchem zapojte výparníky paralelně na výstup relé odmrazování)
1 = odmrazování obráceným cyklem (horký plyn)
2 = volný režim odmrazování (nezávisle na kompresoru)
Automatické odmrazování
V tomto případě se odmrazování provádí pravidelně v intervalech dle parametru
„dit“ (0 = odmrazování zcela vypnuto). Jak bylo uvedeno výše, je-li parametr dit > 0
a jsou-li splněny podmínky odmrazování (viz parametr „dSt“), provádí se odmrazování v pravidelných intervalech a dle parametru dCt.
Manuální odmrazování
Pokud jsou splněny všechny podmínky, lze odmrazování spustit stisknutím příslušné klávesy nebo pomocí digitálního vstupu. V takovém případě se spustí odmrazovací cyklus. Pokud platí výše uvedené podmínky, je manuální odmrazování vždy k
dispozici s výjimkou následující konfigurace parametrů: „dct“ – jiná hodnota než 3
a dit = 0.
dit
Interval mezi začátkem dvou po sobě jdoucích odmrazovacích cyklů.
0 = funkce vypnutá (odmrazování není NIKDY provedeno)
Jednotka intervalu odmrazování (viz dit)
dt1
0 = hodiny, 1 = minuty 2 = sekundy
dt2
Jednotka délky odmrazování (viz dEt)
0 = hodiny, 1 = minuty 2 = sekundy
dCt
Volba režimu počítání odmrazování
0 = počet hodin činnosti kompresoru (metoda DIGIFROST®)
Odmrazování je aktivní pouze, je-li kompresor v chodu.
Poznámka: Doba činnosti kompresoru se počítá nezávisle na sondě výparníku (počítání
aktivní, pokud sonda chybí nebo je vadná).
1 = doba činnosti v hodinách; počítání odmrazování je aktivní vždy, je-li
ovladač v chodu a začíná s každým spuštěním
2 = zastavení kompresoru; při každém zastavení kompresoru je proveden
odmrazovací cyklus dle parametru „dty“.
3 = spolu s „rtc“ – odmrazování provedeno v zadaných časech dle parametrů
dE1 … dE8 a F1 … F8.
dOH
Prodleva zahájení odmrazování po spuštění ovladače
dEt
Délka odmrazování; určuje maximální dobu odmrazování
dSt
Konec teploty odmrazování; teplota naměřená sondou odmrazování
Konfigurace sondy 3 je stejná jako v případě sondy 2 (výparník).
Pomocí sondy 3 lze řídit odmrazovací cyklus druhého výparníku – stačí nakonfigurovat výstupní relé (viz parametry H21 … H26) jako relé odmrazování pro výparník
2. Aktivace funkce:
a) Nakonfigurujte sondu 3 do režimu řízení výparníku odmrazování 2 (H43 = 2EP).
b) Nakonfigurujte výstupní relé (viz parametry H21 … H26) jako relé odmrazování
pro výparník 2.
c)Definujte režim odmrazování pomocí parametru H45.
Režim ukončení odmrazování se v případě dvojího výparníku aktivuje, jakmile obě
sondy dosáhnou nebo překročí příslušné hodnoty nastavení konce odmrazování
(dSt pro výparník 1 a dSt pro výparník 2). Pokud jedna nebo obě sondy zahlásí chybu, konec odmrazování se aktivuje po uplynutí zadané doby.
dS2
dE2
dPO
tcd
Koncová teplota po odmrazování, výparník 2
Délka odmrazování, výparník 2
Určuje, zda se odmrazovací cyklus spustí ihned po zapnutí ovladače.
Y = odmrazování při spuštění aktivní
N = odmrazování při spuštění zakázáno
Minimální doba činnosti kompresoru před odmrazováním
EWRC 300-500 LX
Doba, kdy je kompresor vypnutý před odmrazováním. Kompresor není
v chodu, pokud je v rámci doby stanovené parametrem naplánován
odmrazovací cyklus. 0 = funkce není aktivní
dE1…dE8 Začátek odmrazování během pracovního týdne
F1…F8
Začátek odmrazování během víkendu
Poznámka: Funkce „dE1…dE8“ a „F1…F8“ jsou viditelné pouze tehdy, pokud
platí dit=0 a dCt=3.
Cod
FPt
FSt
Fot
FAd
Fdt
dt
dFd
FCO
Fod
FdC
FoF/Fon
SCF
dCF
tCF
dCd
Att
AFd
HAL
LAL
PAO
dAO
OAO
tdO
tAO
dAt
rLO
AOP
PbA
SA3
dA3
tA3
ArE
ŘÍZENÍ VENTILÁTORU (složka s označením „FAn“)
Určuje, zda jsou parametry „FSt“ a „Fot“ v absolutních hodnotách nebo
ve vztahu k nastavené hodnotě.
Teplota zastavení ventilátoru. Pokud je hodnota naměřená sondou
výparníku vyšší než nastavená hodnota, ventilátory se zastaví. Hodnota
může být kladná nebo záporná a v závislosti na parametru FPt může znamenat
teplotu jako absolutní hodnota nebo ve vztahu k nastavené hodnotě.
Teplota spuštění ventilátoru. Pokud je hodnota naměřená sondou výparníku
nižší než nastavená hodnota, ventilátory zůstanou vypnuté.
Intervenční rozdíl aktivace ventilátoru (viz parametry „FSt“ a „Fot“)
Prodleva v aktivaci ventilátoru po odmrazovacím cyklu
Doba odkapávání
Použití či zákaz ventilátorů výparníku při odmrazování. Y=ano (ventilátory
vyloučeny), N=ne
Umožňuje volbu či vypnutí zámku ventilátoru, pokud je kompresor vypnutý.
Y = ventilátory aktivní (s termostatem, dle hodnoty naměřené sondou
odmrazování, viz parametr „FSt“)
N = ventilátory vypnuty
dc = pracovní cyklus (pomocí parametrů „Fon“ a „FoF“)
Umožňuje volbu či vypnutí zámku ventilátoru, pokud jsou otevřené dveře
a opětovné spuštění ventilátoru po jejich zavření.
N = zámek ventilátoru, Y = ventilátory beze změny
Prodleva vypnutí ventilátoru po zastavení kompresoru, udávaná v minutách.
0 = funkce vypnuta
Doba spuštění / vypnutí ventilátoru v režimu pracovního cyklu.
Použití ventilátorů v režimu pracovního cyklu, platí pro FCO = dc
Hodnota nastavení pro aktivaci ventilátorů kondenzátoru
Diference aktivace ventilátorů kondenzátoru
Prodleva spuštění ventilátorů kondenzátoru po odmrazování
Vypnutí ventilátorů kondenzátoru při odmrazování
VÝSTRAHY (složka s označením „ALr“)
Režim parametrů „HAL“ a „LAL“, jako absolutní hodnota teploty nebo
ve vztahu k hodnotě nastavení.
0 = absolutní hodnota; 1 = relativní hodnota
Diference aktivace výstrahy
Výstraha při dosažení maximální teploty. Hodnota teploty (rozdíl od hodnoty
nastavení nebo absolutní hodnoty ve vztahu k „Att“), která při překročení
spustí signál výstrahy. Viz tabulka výstrahy maximální / minimální teploty.
Výstraha při dosažení spodní hranice teploty. Hodnota teploty (rozdíl od hodnoty
nastavení nebo absolutní hodnoty ve vztahu k „Att“) – pokud je nižší, spustí se
signál výstrahy. Viz tabulka výstrahy maximální / minimální teploty.
Doba vyloučení výstrahy po opětovném spuštění ovladače, které následuje
po výpadku napájení.
Doba vyloučení výstrahy po odmrazování
Prodleva při signalizaci výstrahy vysoké nebo nízké teploty po vypnutí
digitálního vstupu (dveře zavřené).
Doba po signálu výstrahy, který následuje po vypnutí digitálního vstupu
(dveře otevřené).
Prodleva v signalizaci výstrah teploty
Výstraha signalizující konec odmrazování kvůli uplynutí zadané doby.
N = výstraha vypnuta; Y = výstraha zapnuta
Ovladače blokovány externí výstrahou:
0 = žádné zdroje nejsou blokovány
1 = blokování kompresoru a odmrazování
2 = blokování kompresoru, odmrazování a ventilátoru
Polarita výstupu výstrahy:
0 = výstraha aktivní a výstup zakázán
1 = výstraha aktivní a výstup povolen
Konfigurace výstrahy teploty na sondě 1 a/nebo 3:
0 = sonda 1 (řízení teploty)
1 = sonda 3 (displej)
2 = sonda 1 a 3 (řízení teploty a displej)
3 = sonda 1 a 3 (řízení teploty a displej) s externím prahem
Hodnota nastavení výstrahy sondy 3
Diference výstrahy sondy 3
Prodleva signálu výstrahy sondy 3
Spuštění relé výstrahy v případě výstrahy týkající se sondy 3:
0 = v případě výstrahy / chyb sondy 3 výstrahy nepovoleny
1 = relé výstrahy spuštěno v případě výstrahy / chyby všech sond
2 = relé výstrahy spuštěno v případě výstrahy / chyby sondy 3
6/12
SVĚTLO A DIGITÁLNÍ VSTUPY (složka s označením „Lit“)
Digitální vstup lze nakonfigurovat jako pomocný (parametry H11 … H12 = 3). V takovém případě by i digitální výstup měl být pomocný (parametry H21 … H25 = 5).
Pokud je však digitální vstup nakonfigurován jako spínač dveří (parametry H11 …
H12 = 4), měl by být digitální výstup nastaven jako světlo (parametry H21 … H25
= 7). Jak bylo uvedeno výše, tato funkce umožňuje aktivaci relé světla při odpojení
od zdroje energie a naopak.
V případě povoleného digitálního vstupu (DI) – tedy parametr dSd=y – platí, že
ze povoleno relé světla a naopak je-li digitální vstup zakázán, je vypnuto i relé světla.
S ohledem na správné fungování zařízení dojde v případě výpadku napájení k uložení stavu. Klávesu světla a povolení funkce světla lze spustit i v případě, že je ovladač
v režimu spánku (viz parametr H06). Tlačítko světla nelze použít, pokud platí OFL=y.
Spouští relé světla od spínače dveří.
N = dveře otevřené, světlo se nerozsvítí
Y = dveře otevřené, světlo se rozsvítí (je-li vypnuté)
dLt
Prodleva spínacího relé je nakonfigurována jako světlo po zavření dveří.
Poznámka: platí, pokud je parametr dSD nastaven na spuštění světla po zavření dveří (dSd=y).
OFL
Zákaz relé světla i případě aktivní funkce zamezení prodlevy (parametr „DLt“)
dOd*
Digitální vstup pro odpojení příslušenství
N = příslušenství není vypnuto
Y = příslušenství vypnuto
dAd
Prodleva v aktivaci digitálních vstupů DI1 a DI2
dOA*
Akce vynucená digitálním vstupem
0 = nic neaktivováno
1 = aktivace kompresoru
2 = aktivace ventilátorů
3 = aktivace kompresoru a ventilátorů
PEA
Spuštění nucené akce od spínače dveří a/nebo externí výstrahy:
0 = funkce vypnuta
1 = spojeno se spínačem dveří
2 = spojeno s externí výstrahou
3 = spojeno se spínačem dveří /nebo externí výstrahou
dCO*
Prodleva v aktivaci kompresoru po otevření dveří
dFO*
Prodleva v aktivaci ventilátorů po otevření dveří
* pouze pokud jsou digitální vstupy nastaveny jako spínač dveří (H11 nebo H 12 = 4)
PEn
Povolený počet chyb na vstupu spínače minimálního / maximálního tlaku
PEI
Interval počtu chyb spínače minimálního / maximálního tlaku
CA2
CA3
CA
LdL
HdL
ddL
dSd
Ldd
dro
ddd
dd2
SHI
SLI
SHH
REGULÁTOR REŽIMU NOC & DEN (složka s označením „nAd“)
Regulátor režimu Noc & den (pomocí klávesy nebo parametru DI) umožňuje řízení
odmrazování během pracovního týdne, víkendů a státních svátků (viz oddíly „dd“ a
„Fd“ na straně 8). Díky němu lze nastavit aktivované odmrazovací cykly na každý den
pomocí parametru E3.
Pokud není tato funkce spuštěna, provádí se odmrazování pouze během pracovních
dní dle parametrů dE1 … dE8 (dct = 3, H48 = 1, dit = 0).
Složka se sedmi dalšími složkami d0, d1, d2. d3, d4, d5, d6 a d7. Součástí každé z nich jsou
následující parametry:
E0
Povolené funkce v průběhu události:
0 = řízení funkce vypnuto
1 = povoleno snížené nastavení
2 = povoleno snížené nastavení + světlo
3 = povoleno snížené
nastavení + světlo + pomocné
4 = povolený režim spáku
E1
Hodiny / minuty začátku události. Nastavte čas začátku události dle
hodnoty parametru E0.
E2
Délka události. Nastavte délku události dle hodnoty parametru E0.
E3
Aktivace odmrazování během pracovních dní nebo víkendů / státních
svátků: 0 = pracovní dny
1 = víkendy / státní svátky
Poznámka: Tento regulátor lze aktivovat buď pomocí klávesy (viz parametry H31 …
H 37) nebo digitálním vstupem (viz parametry H11 … H12).
PtS
dEA
FAA
PtY
StP
LOC
PA1
PA2
PA3
Ndt
CA1
KOMUNIKACE (složka s označením „Add“)
Volba protokolu: t = Televis; d = Modus
Označení ovladače v rámci produktové skupiny (platné hodnoty v rozmezí 0 – 14)
Skupina ovladačů (platné hodnoty v rozmezí 0 – 14)
Hodnoty FAA a dEA znamenají síťovou adresu ovladače a jsou uvedeny
ve formátu „FF.DD“ (FF = FAA a DD = dEA)
Přídavný bit Modbus:
n = žádný; E = sudý; o = lichý
Bit zastavení Modbus:
1b = 1 bit; 2b = 2 bit
DISPLEJ (složka s označením “diS” label)
Zámek kláves. I přesto je možné otevřít stránku programování parametrů,
včetně stavu tohoto parametru a klávesy odemknout.
Y = ano (klávesy zamknuty); n = ne
Je-li funkce aktivní (jiná hodnota než 0), slouží k určení klávesy přístupu
k parametrům uživatelské úrovně (USr).
Je-li funkce aktivní (jiná hodnota než 0), slouží k určení klávesy přístupu
k parametrům administrátorské úrovně (Ins).
Je-li funkce aktivní (jiná hodnota než 0), slouží k určení klávesy pro vymazání
výstrah HACCP.
Zobrazení s desetinnou čárkou
N = bez desetinné čárky (pouze celá čísla) Y = s desetinnou čárkou
Kalibrace sondy 1. Hodnota teploty připočítané k hodnotě naměřené sondou
1 v rámci režimu nastaveného parametrem CA.
EWRC 300-500 LX
SLH
drA
drH
H50
H51
H52
H00
H01
H02
H06
Kalibrace sondy 2. Hodnota teploty připočítané k hodnotě naměřené sondou
2 v rámci režimu nastaveného parametrem CA.
Kalibrace sondy 3. Hodnota teploty připočítané k hodnotě naměřené sondou
3 v rámci režimu nastaveného parametrem CA.
Aktivace vyrovnání zobrazení, řízení teploty nebo obou:
0 = mění se pouze zobrazovaná teplota
1 = mění se pouze teplota používaná regulátory, nikoli zobrazení
(to zůstává beze změny)
2 = mění se jak zobrazovaná teplota, tak teplota používaná regulátory
Minimální možná hodnota
Maximální možná hodnota
Zobrazení při odmrazování:
0 = zobrazuje se hodnota naměřená sondou řízená teploty
1 = zobrazuje se teplota při zahájení odmrazovacího cyklu, dokud není
dosaženo nastavené hodnoty
2 = během odmrazování se zobrazuje značka „deF“, dokud není dosaženo
nastavené hodnoty (nebo do konce Ldd)
Doba zákazu uzamčení displeje (spolu s ddL = 2), pokud trvá odmrazování příliš dlouho
Zobrazení teploty v °C nebo °F: 0 = °C
1 = °F
Hodnota zobrazovaná na displeji PV:
0 = hodnota nastavení
1 = sonda 1 (řízení teploty)
2 = sonda 2 (výparník)
3 = sonda 3 (displej)
Hodnota zobrazovaná na displeji SV:
0 = hodnota nastavení
1 = rtc
PARAMETRY VÝSTRAHY HACCP (složka s označením „HAC“)
„Okamžitá“ výstraha vysoké teploty (dosažení limitu): pokud hodnota teploty
naměřená sondou řízení teploty překročí rozsah zadaný parametrem „SHH“,
okamžitě se spustí výstraha HACCP a zároveň se rozsvítí LED / relé výstrahy
parametru H50. Po vynulování výstrahy je diference vždy 0,1 °C.
„Okamžitá“ výstraha vysoké teploty (dosažení limitu): pokud hodnota teploty
naměřená sondou řízení teploty překročí rozsah zadaný parametrem „SHH“,
okamžitě se spustí výstraha HACCP a zároveň se rozsvítí LED / relé výstrahy
parametru H50. Po vynulování výstrahy je diference vždy 0,1 °C.
Nastavení vysokého HACCP. Výstraha maximálního HACCP signalizuje
dosažení prahové hodnoty: pokud hodnota teploty naměřená sondou řízení
teploty překročí rozsah zadaný parametrem„SHH“ po dobu delší než nastavenou
v rámci parametru „drA“, vygeneruje se výstraha HACCP a a zároveň se rozsvítí
LED / relé výstrahy parametru H50. Po vynulování výstrahy je diference vždy 0,1 °C.
Nastavení nízkého HACCP. Výstraha minimálního HACCP signalizuje dosažení
prahové hodnoty: pokud hodnota teploty naměřená sondou řízení teploty
překročí rozsah zadaný parametrem „SHH“ po dobu delší než nastavenou
v rámci parametru „drA“, vygeneruje se výstraha HACCP a a zároveň se rozsvítí
LED / relé výstrahy parametru H50. Po vynulování výstrahy je diference vždy 0,1 °C.
Záznam prodlevy času výstrahy, minimální doba v kritické zóně nutná
k zaznamenání události: po uplynutí této doby se spustí a zaznamená
do paměti výstraha HACCP.
Záznam prodlevy HACCP. Čas vynulování výstrahy HACCP od posledního
vynulování: tato doma musí uplynout po zapnutí ovladače před tím, než
dojde k automatickému vymazání výstrah. Pokud je parametr nastaven na 0,
je automatické vymazání zakázáno a výstrahy lze vymazat pouze manuálně.
Výstrahy HACCP lze ukládat s nebo bez aktivace relé výstrahy:
0 = výstrahy HACCP vypnuty
1 = výstrahy HACCP povoleny, relé výstrahy zakázáno
2 = výstrahy HACCP povoleny, relé výstrahy povoleno
Vyloučení času záznamu výstrahy HACCP (klávesa nebo digitální vstup)
Sonda určená k signalizaci výstrah HACCP: 1 = sonda 1; 3 = sonda 3
PARAMETRY KONFIGURACE (složka s označením „CnF“)
Po každé změně parametrů ve složce konfigurace zařízení vypněte
a znovu zapněte.
Volba typu sondy: 0 = PTC; 1 = NTC
Povolení funkce hlubokého chlazení: N = nepovoleno; Y = povoleno
Doba aktivace funkce kláves (s výjimkou funkcí AUX a SVĚTLO, které mají
pevně stanovenou aktivační prodlevu 0,5 sekund)
Klávesa nebo digitální vstup nakonfigurovány jako AUX / SVĚTLO
REGULÁTOR REŽIMU SPÁNKU OVLADAČE
Díky této funkci lze řídit režimy funkcí v režimu spánku ve vztahu k níže uvedeným
parametrům.
Regulátor režimu spánku lze aktivovat digitálním vstupem nebo klávesou (pokud
jsou řádně nakonfigurovány).
Stav ovladače během spánku je určen hodnotou v parametru H08, který určuje tři
možné funkční režimy:
PŘÍKLAD 1: displej je vypnutý, regulátory povoleny a zařízení signalizuje výstrahy
aktivací displeje – DISPLEJ VYPNUTÝ
PŘÍKLAD 2: displej je zapnutý, všechny regulátory včetně výstrah blokovány – REŽIM SPÁNKU
7/12
PŘÍKLAD 3: displej je vypnutý, všechny regulátory včetně výstrah blokovány – REŽIM
SPÁNKU
PŘÍKLAD 4: na displeji PV se zobrazuje stav „OFF“, všechny regulátory včetně výstrah
blokovány – REŽIM SPÁNKU
H08
Režim spánku:
0 = vypne se pouze displej
1 = displej zapnutý, regulátory a výstrahy vypnuty
2 = displej vypnutý, regulátory a výstrahy vypnuty
3 = displej PV zobrazuje OFF, regulátory vypnuty
Konfigurace digitálních vstupů / polarity 1 (rozsah: -19 … 19)
Polarita zvolené hodnoty určuje funkci digitálního vstupu:
Kladná polarita: funkce aktivní při otevřených kontaktech
Záporná polarita: funkce aktivní při zavřených kontaktech
0 = vypnuto; 1 = odmrazování; 2 = snížené nastavení; 3 = AUX; 4 = spínač
dveří; 5 = externí výstraha; 6 = zákaz ukládání výstrah HACCP; 7 = režim spánku;
8 = požadavek údržby; 9 = spínač minimálního tlaku; 10 = spínač
maximálního tlaku; 11 = obecný tlakový spínač; 12 = předehřátí; 13 = nucená
ventilace; 14 = spuštění relé světla; 15 = spuštění relé topného tělesa;
16 = zapnutí / vypnutí funkce noc & den; 17 = cyklus hlubokého chlazení;
18 = závažná výstraha; 19 = vynulování výstrah HACCP
Konfigurace digitálních vstupů / polarity 2. Stejná jako v případě H11.
Konfigurace digitálního výstupu out1: 0 = vypnuto; 1 = kompresor;
2 = odmrazování; 3 = ventilátory; 4 = výstraha; 5 = AUX; 6 = spánek; 7 = světlo;
8 = bzučák; 9 = výparník; 10 = kompresor 2; 11 = topné těleso;
12 = ventilátory kondenzátoru
Konfigurace digitálního výstupu out2. Stejné jako u H 21.
Konfigurace digitálního výstupu out3. Stejné jako u H 31.
Konfigurace digitálního výstupu out4. Stejné jako u H 21.
Konfigurace digitálního výstupu out5. Stejné jako u H 21.
Konfigurace digitálního výstupu 8 (výstup bzučáku). Stejné jako u H 21.
Konfigurace klávesy UP (nahoru): 0 = vypnuto; 1 = odmrazování; 2 = pomocné;
3 = aktivace sníženého nastavení; 4 = vynulování výstrah HACCP; 5 = zákaz
výstrah HACCP; 6 = světlo; 7 = spánek; 8 = požadavek údržby; 9 = ventilátory
kondenzátoru spuštěny; 10 = vypnutí / zapnutí relé topného tělesa;
11 = vypnutí / zapnutí funkce noc & den; 12 = cyklus hlubokého chlazení;
13 = nabídka HACCP; 14 = snížené nastavení + noc & den
Konfigurace klávesy DOWN (dolů). Stejná jako u H31.
Konfigurace klávesy ESC (návrat). Stejná jako u H31.
Konfigurace klávesy POWER (napájení). Stejná jako u H31.
Konfigurace klávesy světla. Stejná jako u H31.
Konfigurace klávesy AUX (pomocné). Stejná jako u H31.
Konfigurace klávesy Úspora energie / Noc & den. Stejná jako u H31.
Sonda chladicí místnosti na místě:
N = není na místě; Y = na místě
Sonda výparníku na místě:
N = není na místě; Y = na místě
H11
H12
H21
H22
H23
H24
H25
H28
H31
H32
H33
H34
H35
H36
H37
H41
H42
Pokud je H43 = 1 je spuštěna regulace rozdílu teploty mezi sondami Pb3 a Pb1
(kromě regulace sondy Pb1). V tomto případě je nutné, aby k aktivaci kompresoru
byla splněna jedna nebo obě následující podmínky (na sondě Pb1 nebo rozdílu
Pb3-Pb1). Rozdíl se nastavuje v parametru H44. K vypnutí kompresoru musí být
splněny obě podmínky – tedy:
Výstup povolen pokud: Pb1> set+diF nebo delta T (Pb3-Pb1) > H44 + diF
Výstup nepovolen pokud: Pb1<set a delta T (Pb3-Pb1) < H44
H43
H44
H45
H48
H60
rEL
tAb
Sonda Pb3 na místě:
N = není na místě; Y = na místě
2EP= na místě výparníku 2;
3-1= regulace povolena pro Pb1 a/nebo Pb3-Pb1
Hodnota nastavení teplotní diference. Umožňuje nastavit hodnotu teploty
delta T (Pb3-Pb1) v případě aktivní funkce relativní teploty
(viz parametr H43=3-1).
Začátek režimu odmrazování pro aplikace se dvěma výparníky:
0 = odmrazování spuštěno, pouze pokud je teplota výparníku 1 nižší
než hodnota nastavená v parametru dSt
1 = odmrazování spuštěno, pokud hodnoty teploty na alespoň jedné sondě
klesnou pod koncovou teplotu odmrazování (dSt pro výparník 1 a dS2
pro výparník 2)
2 = odmrazování spuštěno, pokud hodnoty naměřené oběma sondami jsou
nižší než nastavené relativní koncové teploty po odmrazování
(dSt pro výparník 1 a dS2 pro výparník 2)
Přítomnost rtc:
N = není na místě; Y = na místě
Volba vektoru parametru
Verze zařízení: parametr pouze ke čtení
Rezerva: parametr pouze ke čtení
REGULÁTOR TOPNÉHO TĚLESA (složka s označením „FrH“)
Poznámka: volbu topného tělesa lze provést pomocí klávesy nebo digitálním
vstupem.
Tuto funkci lze přiřadit ke všem reléovým výstupům (nastavení parametrů H21 …
H28 = 11) a umožňuje regulaci „pracovního cyklu“ v intervalech nastavených parametry Hon a HoF. Viz příslušná složka FrH v oddílu „popis parametrů“.
HOn
HOF
dt3
UL
dL
Fr
Doba zapnutého regulátoru topného tělesa
Doba vypnutého regulátoru topného tělesa
Standardní měrná jednotka regulátoru topného tělesa:
0 = hodiny; 1 = minuty; 2 = sekundy
KOPÍROVACÍ KARTA (složka s označením „Fpr“)
Načtení: přesune parametry ze zařízení do kopírovací karty.
Uložení: přesune parametry z kopírovací karty do zařízení.
Formátování – vymaže všechna zadaná data.
Po každé změně či úpravě parametrů se doporučuje přístroj zapnout a vypnout. Zabrání se tak nesprávné funkci konfigurace nebo
probíhajících operací časovače.
Parametr vektoru H60
Parametr vektoru H60 je podskupina parametrů, které lze naprogramovat v závislosti na typu požadované konfigurace.
Nastavením H60 můžete také zvolit jednu ze šesti „sad“ předprogramovaných parametrů.
Pokud nechcete použít ani jednu z nabízených sad a dáváte přednost hodnotám v nabídce programování, nastavte parametr H60 na 0.
Parametry vektorů každého programu jsou následující:
Parametr
Popis
set
dIF
LSE
HSE
dSt
FSt
dty
dit
dCt
dOH
dEt
Fdt
dt
dPO
ddL
dFd
Hodnota nastavení regulace
Rozdíl aktivace relé kompresoru
Minimální hodnota přiřazovaná k hodnotě nastavení
Maximální hodnota přiřazovaná k hodnotě nastavení
Koncová teplota po odmrazování
Stav ventilátorů výparníku, je-li kompresor vypnutý
Režim odmrazování
Interval mezi odmrazovacími cykly
Režim počítání intervalu odmrazování
Začátek prodlevy odmrazování příkazem
Doba odmrazování
Začátek prodlevy ventilátorů výparníku po odmrazovacím cyklu
Doba odkapávání
Začátek příkazu odmrazování po spuštění zařízení
Režim zámku displeje při odmrazování
Vyloučení ventilátorů výparníku při odmrazovacím cyklu
EWRC 300-500 LX
PRG 1
(H60=1)
PRG 2
(H60=2)
PRG 3
(H60=3)
PRG 4
(H60=4)
PRG 5
(H60=5)
PRG 6
(H60=6)
0
2
-50
50
6
6
0
6
1
0
30
3
0
ne
1
ano
2
2
-5
5
10
8
1
6
1
0
15
1
2
ne
0
ano
-18
2
-25
-15
15
-5
1
6
1
0
15
2
2
ne
0
ano
2
2
-5
5
10
8
0
6
1
0
30
1
2
ne
0
ano
-18
2
-25
-15
15
-5
0
6
1
0
30
2
2
ne
0
ano
5
2
2
10
10
50
0
6
1
0
15
0
0
ne
0
ano
8/12
Popis funkce
Regulátor vstupu tlakového spínače
Tímto regulátorem se prostřednictvím konfigurační tabulky provádí diagnostické operace skrze digitální vstup. Aktivuje se nastavením parametrů H11-H12 = 11 (tlakový spínač), 9 (spínač minimálního tlaku) a 10 (spínač maximálního tlaku).
Pokud je aktivován vstup tlakového spínače, okamžitě dochází k odpojení napájení kompresoru, rozsvítí se příslušná LED dioda a ve složce
výstrah se objeví následující hlášení:
• P01, P02, P03 … (až do hodnoty nastavené parametrem PEn), je-li H11-H12 = 11 pro tlakový spínač
• H01, H02, H03 … (až do hodnoty nastavené parametrem PEn), je-li H11-H12 = 10 pro spínač maximálního tlaku
• L01, L02, L03 … (až do hodnoty nastavené parametrem PEn), je-li H11-H12 = 9 pro spínač minimálního tlaku
Regulace je možná pomocí konfigurace dvou parametrů: PEn a PEI.
Výstraha se vygeneruje pouze v případě, pokud je překročen maximální počet signálů před uplynutím doby nastavené v parametru PEI. Doba
parametru PEI se odpočítává od prvního signálu.
Pokud počet signálů překročí hodnotu nastavenou v parametru PEn během časového limitu PEI, dojde k následujícím událostem:
• vypne se kompresor, ventilátory a odmrazování
• ve složce výstrah se objeví označení PA, HPA nebo LPA (podle toho, zda se jedná o výstrahu tlakového spínače, spínače maximálního
a minimálního tlaku nebo H11-H14 = 11, 9 nebo 10)
• spustí se relé výstrahy (je-li nakonfigurováno)
Pokud počet signálů překročí hodnotu nastavenou v parametru PEn během časového limitu PEI, výstraha se vynuluje automaticky.
Poznámka: Jakmile hlásí zařízení výstrahu, je nutné jej vypnout a znovu zapnout, případně vynulovat aktivací parametru rAP v nabídce funkcí.
Výstrahy tlakového spínače lze vynulovat pomocí funkce rPA ve složce Fnc.
Poznámka: Je-li parametr PEn nastaven na 0, je tato funkce neaktivní, včetně výstrah a počítadel.
Ochrana výstupu
OUT
Plán pracovního cyklu
Chyba sondy způsobí následující:
• na displeji se zobrazí kód E1
• aktivuje se ovladač
(uvedeno pomocí „Ont“ a „Oft“, pokud jsou
pro pracovní cyklus naprogramovány.
On
Off
Ont
Oft
Ont
On = zapnuto; Off = vypnuto; OUT = výstup
Ont
0
0
>0
>0
OFt
0
>0
0
>0
Výstup kompresoru
vypnutý
vypnutý
zapnutý
pracovní cyklus
Parametry Ont a Oft programované
pro pracovní cyklus
Funkce cyklu hlubokého chlazení
teplota na konci (dSt)
nastavení
nastavení DCC
kompresor
doba cyklu
hlubokého chlazení
doba odmrazování
prodleva
odmrazování
po cyklu hlubokého
chlazení
parametr dcc
klávesa
Funkce cyklu hlubokého chlazení (DCC) se aktivuje pomocí parametru H01.
Aktivace DCC funkční klávesou: regulace kompresoru ve vztahu
k hodnotě nastavení dCS s diferencí rovnající se hodnotě nastavené parametrem diF po dobu nastavenou parametrem tdc (cyklus
hlubokého chlazení). Jakmile je cyklus hlubokého chlazení (DCC)
aktivován, vymaže se interval mezi odmrazovacími cykly a odmrazování je zablokováno. Po skončení cyklu DCC a po uplynutí doby
nastavené parametrem dcc je vynucen odmrazovací cyklus a počitadla se vrátí zpět na interval mezi odmrazovacími cykly (hodnota
nastavená parametrem dit).
V průběhu cyklu DCC jsou blokovány výstrahy teploty, s výjimkou
výstrahy nízké teploty LAL, pokud Att = 1 (výstraha nastavené
hodnoty). Po skončení cyklu DCC se přístroj vrátí do normálního
režimu řízení teploty. V případě chyby sondy a/nebo výpadku
napájení se cyklus hlubokého chlazení zastaví a přístroj se vrátí
do standardního funkčního režimu. Pokud dojde ke změně parametrů dcS, tdc a ddc, cyklus hlubokého chlazení se přepočítá dle
nově zadaných hodnot.
odmrazování
EWRC 300-500 LX
9/12
Regulátor ventilátoru kondenzátoru
Pomocný regulátor
Tento regulátor se vztahuje k sondě 3 a jeho součástí je:
• hodnota nastavení aktivace
• provozní diference
• blokování ventilátorů během odmrazování
• prodleva v aktivaci po odmrazování
Pokud je digitální výstup naprogramován jako ventilátory kondenzátoru (H21 … H25 = 12), bude se výstup chovat následovně:
Pomocný regulátor lze aktivovat digitálním vstupem, pokud je tak nastaven (parametr H11-H12 = 3) nebo klávesou (parametr H31 nebo
H37 = 2). V takovém případě musí být řízení regulátoru nastaveno
na „AUX“ – parametry H21 … H25 = 5.
Tato funkce se používá k vyslání elektrického impulzu do relé, pokud
bylo odpojeno a naopak. Stav relé se ukládá z důvodu zachování správné činnosti zařízení v případě výpadku napájení, pokud není parametr
H11 = 3 (AUX). V takovém případě odráží relé stav digitálního vstupu.
Výstupní hodnota
Hodnota Pb3
Parametry H11 – H12 lze také použít k nastavení priorit / polarit aktivazapnuto
≥ SCF
ce klávesou nebo digitálním vstupem.
vypnuto
≤ SCF – dCF
Je-li zařízení vypnuté, lze ke změně stavu výstupu použít pouze digitální vstup a příslušnou klávesu (viz parametr H06).
Pokud není zavedena sonda 3 a aktivuje se výstraha E3, regulátor zů- Poznámka: Význam digitálního vstupu (DI) musí zůstat stejný. Například při aktivaci relé digitálním vstupem a vypnutím
stane při odmrazovacím cyklu spuštěný.
Sondu 3 lze blokovat – v takovém případě se ztráta spojení se zaříze- klávesou nedojde k e změně stavu relé, pokud bylo k odpojení
od zdroje použito klávesy.
ním neprojeví ve formě chybového hlášení.
Poznámka: Během odkapávání je výstup vypnutý.
Poznámka: Pokud je digitální výstup naprogramován jako ventilátoRegulátor vstupu předehřívání
ry kondenzátoru (H21 … H25 = 12), parametr SA3 bude vždy vyjádřen jako absolutní hodnota, a to bez ohledu na hodnotu zadanou Digitální vstup nastavený jako předehřívání (H11 nebo H12 = 12) blokuv parametru Att.
je výstupy kompresoru a ventilátorů.
Aktivace vstupu předehřívání se nezobrazuje na displeji, ale ve složce
AL jako označení Prr (viz složka výstrah).
Montáž EWRC 500 na stěnu
1) Směrem z pravé strany dvířek sejměte ochranný kryt: mírně zatlačte na body označené šipkami na obrázku 1. Vyjměte šrouby
a otevřete dvířka.
3) Pomocí čtyř šroubů (nejsou součástí balení) připevněte zadní kryt
na zeď dle otvorů na obrázku 3.
obr. 1
2) Vyvrtejte díry v zadním krytu, kterými protáhnete kabely. Otvory
vyvrtejte buď v horní nebo spodní části. Viz obrázek 2.
obr. 3
4) Zavřete dvířka a zajistěte je dvěma dodanými šrouby. Nasaďte zpět
šrouby, které jste předtím sejmuli z dvířek (viz bod a).
Provrtat v těchto místech.
5) Zámek dvířek (volitelné příslušenství) lze nainstalovat ve 3 různých
polohách – otvory, které je třeba vyvrtat, jsou označeny na zadní straně.
Jednotlivé polohy na dvířkách představují polohy, na které lze namontovat odpojovač.
Poznámka: K usnadnění připevnění zadního krytu na zeď sundejte
dvířka mírným zatlačením na levé straně (tedy straně, kde jsou dvířka
uchycena). Bude také zapotřebí oddělit základnu od klávesnice, a to
odpojením kabelu klávesnice.
DŮLEŽITÉ: Kabelové svorky nesmí být větší než velikost PG29.
obr. 2
EWRC 300-500 LX
10/12
TECHNICKÉ SPECIFIKACE – EWRC 300-500 LX
Přední ochrana
Krabice
Rozměry
Montáž
Připojení
VYLOUČENÍ ODPOVĚDNOSTI
IP54
Bayblend FR 110
přední 210x245 mm, hloubka 90 mm
Tento dokument je výhradním majetkem společnosti Eliwell a bez výslovného souhlasu společnosti je zakázáno jeho reprodukce či rozšiřování.
Přestože společnost Eliwell učinila
všechna možná opatření k zajištění
přesnosti a správnosti tohoto dokumentu, nenese žádnou odpovědnost
za škody způsobené používáním
tohoto dokumentu. To samé platí
pro všechny osoby nebo společnosti
podílející se na přípravě a vytvoření tohoto dokumentu. Společnost
Eliwell si vyhrazuje právo kdykoli
provést jakéhosi změny a zlepšení
bez předchozího upozornění.
na stěnu (viz vzdálenost středu pro vyvrtání děr na straně 10, obrázek 3)
snímatelné svorky se šroubem pro sériový port RS-485,
digitální a analogové vstupy svorek s snímatelným šroubem nebo FASTON pro digitální a analogové výstupy (viz
Provozní teplota
diagramy zapojení)
Teplota skladování
-5 °C ... 50 °C
Okolní vlhkost při použití a skladování
-20 °C ... 85 °C
Rozsah zobrazení
10...90% RH (nekondenzující)
Analogový vstup
–50…110 (NTC) bez desetinné čárky na displeji se třemi
Digitální vstup
číslicemi a znaménkem +/Sériové porty
3 x vstup NTC volitelný parametrem H00
2 digitální vstupy bez napětí
1 připojení kopírovací karty
1 TTL port pro připojení systému TelevisSystem
1 volitelný sériový port RS-485
Digitální výstupy (nastavitelné)
- výstup OUT1
- výstup OUT2
Zkontrolujte kapacitu relé (uvedená na zařízení)
- výstup OUT3
- výstup OUT4 (pouze EWRC 500 LX)
- výstup OUT5 (pouze EWRC 500 LX)
Výstup bzučáku
pouze u vybraných modelů s touto funkcí
Přesnost
méně než 0,5% celé škály +1 číslice
Rozlišení
1 nebo 0.1 °C
Spotřeba
8VA
Napájení
230 Va ±10%
Veškeré údaje související s naměřenými hodnotami, které jsou
součástí tohoto dokumentu (rozsah, přesnost, rozlišení atd.) se
týkají výhradně daného zařízení,
nikoli dodávaného příslušenství,
například sond. Veškeré chyby
a vady sondy je tak zapotřebí přičíst
k charakteristickým chybám zařízení..
SCHÉMATA ELEKTRICKÉHO ZAPOJENÍ
SVORKY
out1
out2
out3
out4
out5
19-20
21-22
23-24
11-12
13-14
1-2-3
klávesnice
fázový
vodič
nulový
vodič
A
B
zemní
vodič
napájení
C
Reléový výstup out 1, viz H21
Reléový výstup out 2, viz H22
Reléový výstup out 3, viz H23
Reléový výstup out 4, viz H24
Reléový výstup out 5, viz H25
Vstup sondy Pb1
Vstup sondy Pb2
Vstup sondy Pb3
Digitální vstup DI 1
Digitální vstup (DI).2
Sériový port RS-485 (volitelný)
pro připojení systému
TelevisSystem
Připojení klávesnice
Vstup TTL pro připojení systému
TelevisSystem
Připojení kopírovací karty
Relé pouze u modelů
EWRC 500 LX
klávesnice
fázový
vodič
nulový
vodič
zemní
vodič
napájení
Relé pouze u modelů
EWRC 500 LX
EWRC 300-500 LX
11/12
SYSTÉM TELEVIS
S volitelným zásuvným modulem:
BusAdapter = adaptér sběrnice
Personal computer = osobní počítač
Zařízení lze připojit ke vzdálenému kontrolnímu systému Televis pomocí sériového portu TTL (použijte modul rozhraní TTL – RS 485
adaptér sběrnice 130 nebo 150) nebo přímým propojením RS-485, pokud máte k dispozici zásuvný modul RS485/TTL (není součást balení).
Konfiguraci zařízení pro tyto účely proveďte ve složce označené „Add“ a pomocí parametrů „dEA“ a „FAA“.
Poznámka: Adaptér sběrnice lze umístit do vnitřní části EWRC 300-500 LX.
PODMÍNKY POUŽÍVÁNÍ
POVOLENÉ POUŽITÍ
Z důvodů bezpečnosti musí být zařízení nainstalováno a používáno v souladu s dodávaným návodem k použití. Během normálním provozních podmínek nesmí mít uživatelé přístup k částem a dílům s nebezpečným napětím.
Zařízení je nutné vhodně chránit před vodou a prachem v závislosti na konkrétním použití. Zařízení může být přístupné pouze pomocí
speciálních nástrojů (s výjimkou předního panelu).
V ideálním případě je zařízení určeno pro domácí a/nebo podobné použití v oblasti chlazení. Zařízení bylo testováno s ohledem na bezpečnost v souladu s požadavky evropských harmonizovaných referenčních standardů. Klasifikace je následující:
• jako automatické elektronické ovládací zařízení, montované samostatně nebo vestavěné
• jako ovládací zařízení typu 1B z hlediska automatických provozních vlastností
• jako zařízení třídy A z hlediska kategorie a struktury softwaru
• jako zařízení s flexibilním, externím a odpojitelným kabelem s připojením Y z hlediska typu připojení
• zařízení znečišťující životní prostředí třídy 2
• zařízení třídy II z hlediska příslušné kategorie přepětí
• teplota zkoušky tvrdosti podle Brinella: 75 °C
NEPOVOLENÉ POUŽITÍ
Je zakázáno používat zařízení jinak, než je výše uvedeno.
Reléové kontakty dodávané spolu se zařízením jsou funkční a mohou být předmětem možných závad. Je vhodné nainstalovat jakékoli
ochranné zařízení, které splňuje požadavky tohoto zařízení, nebo které se běžně používá kvůli bezpečnosti.
ODPOVĚDNOST A ZBYLÁ RIZIKA
Společnost Eliwell nenese žádnou odpovědnost za škody způsobené:
• jinou než stanovenou instalací / použitím, a to zejména v případech, které neodpovídají bezpečnostním normám uvedeným
v příslušných nařízeních a předpisech nebo v tomto návodu;
• použitím na deskách, kde není při montáži zaručena dostatečná ochrana proti elektrickému šoku, vodě nebo prachu;
• použitím na deskách, kde se uživatelé mohou dostat k nebezpečným částem a/nebo součástem bez použití speciálních nástrojů;
• úpravou a/nebo pozměněním zařízení;
• instalací/použitím na deskách, které neodpovídají platným normám a předpisům
ELEKTRICKÉ PŘÍPOJKY
AMPRA CZ s. r. o.
Dr. Marodyho 5
Prague, 196 00
Czech Republic
tel.: 00420 283 931 122
fax: 00420 283 933 344
e-mail: [email protected]
http://www.ampra.cz/
10/2007 CZ
Kód 9IS44058
EWRC 300-500 LX
Varování: Před prací na elektrických přípojkách zařízení vždy vypněte!
Zařízení je vybaveno bloky svorek se šroubem určených k připojení kabelů s maximálním průměrem
2,5 mm2 (pouze jeden vodič na svorku v případě připojení napájení). Kapacita přípojek je uvedena
na štítku zařízení. Reléové výstupy jsou bez napětí. Pokud proud na reléových výstupech překročí 8A,
je nutné na každý jednotlivý kontakt použít 2 x 2,5 mm2 kabely (2 přípojky FASTON), aby bylo zajištěno, že teplota kabelů nepřekročí 85 °C. Nepřekračujte maximální povolenou hodnotu elektrického
proudu. V případě vyššího zatížení použijte vhodný stykač. Ujistěte se, že napětí napájení odpovídá
napětí zařízení. Sondy nemají žádnou polaritu připojení a lze jej prodloužit pomocí běžného bipolárního kabelu (upozornění: prodloužení sond mám vliv na elektromagnetickou kompatibilitu (EMC)
zařízení: je třeba brát zvláštní ohled na elektroinstalaci). Kabely sond, napájecí kabely a sériový kabel
TTL musí být vedeny samostatně od napájecích kabelů. Typ připojení: snímatelný blok se svorkami
s konektory na šrouby v případě signálních portů a s plochými konektory FASTON se svorkovým
kontaktem v případě napájecích portů.
12/12
