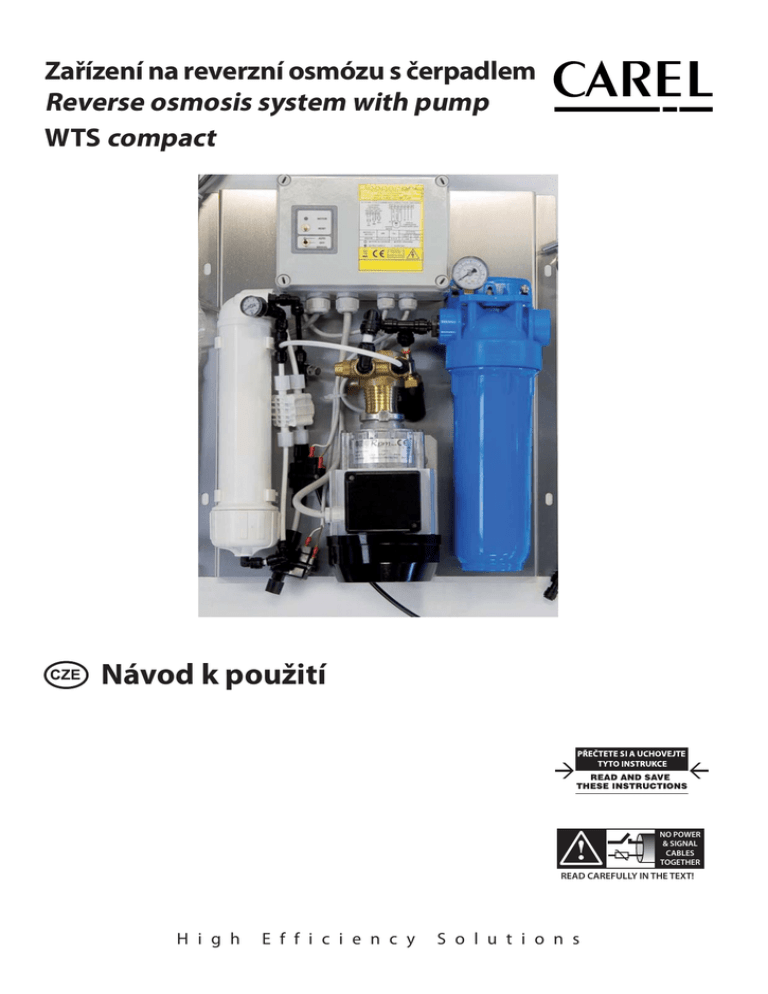

CZE - Carel

Transkript

CZE - Carel

Zařízení na reverzní osmózu s čerpadlem
Reverse osmosis system with pump
WTS compact
Návod k použití
NO POWER
& SIGNAL
CABLES
TOGETHER
READ CAREFULLY IN THE TEXT!
H i g h
E f f i c i e n c y
S o l u t i o n s
CZE
Společnost CAREL Industries, její zaměstnanci nebo její dceřiné/
přidružené společnosti neodpovídají za jakoukoliv ztrátu zisku nebo
tržeb, ztrátu údajů a informací, náklady na náhradní zboží nebo služby,
věcné škody nebo tělesnou újmu, prostoje ani jakékoliv přímé, nepřímé,
náhodné, majetkové, sankční, zvláštní nebo následné škody a škody
krytí jakéhokoli druhu, ať už smluvní, mimosmluvní nebo v důsledku
nedbalosti nebo jiné odpovědnosti vyplývající z použití výrobku nebo
jeho instalace, i když byla společnost CAREL Industries a její dceřiné/
přidružené společnosti o možnosti vzniku škody informovány.
UPOZORNĚNÍ
Odsolovací zařízení s technologií reverzní osmózy (WTS) zn. CAREL
Industries jsou technicky vyspělé výrobky, jejichž funkce je specifikována
v technické dokumentaci, která se dodává spolu s výrobkem nebo
kterou lze stáhnout, rovněž před koupí, z internetových stránek www.
carel.com. Aby každý výrobek CAREL Industries mohl pracovat nejlépe v
rámci specifikovaného použití, vyžaduje vzhledem ke své technologické
vyspělosti fázi kvalifikace, konfigurace a programování. Absence fáze
prostudování, jak je uvedena v tomto návodu, může způsobit poruchy
konečných výrobků, za které CAREL Industries nenese odpovědnost.
Zákazník (výrobce, vývojář nebo instalační firma konečného zařízení)
přebírá veškerou odpovědnost a riziko spojené s konfigurací výrobku za
účelem dosažení očekávaných výsledků s ohledem na instalaci a/nebo
specifické konečné zařízení. Společnost CAREL Industries v tomto případě
na základě zvláštních dohod působí jako konzultant pro úspěšnou
instalaci, spuštění a používání stroje, ale v žádném případě nepřebírá
odpovědnost za správnou funkci systému a konečné instalace, pokud
nejsou dodržována upozornění a doporučení popsaná v tomto návodu
k použití nebo jiné technické dokumentaci k výrobku. Zejména, aniž je
vyloučena povinnost dodržovat výše uvedená upozornění a doporučení,
se v zájmu správného používání výrobku doporučuje dávat pozor na
následující upozornění:
LIKVIDACE:
Zařízení sestává z kovových a plastových součástí. S odvoláním na
směrnici 2002/96/ES Evropského parlamentu a Rady ze dne 27. ledna
2003 a příslušné prováděcí vnitrostátní právní předpisy vás informujeme
o následujícím:
1. existuje povinnost nelikvidovat OEEZ jako netříděný komunální
odpad a zlikvidovat tento odpad odděleně;
2. k likvidaci se používají veřejné nebo soukromé systémy sběru odpadu
předpokládané místní legislativou. Použité zařízení je možné, v
případě nákupu nového zařízení, zaslat po skončení jeho životnosti
zpět distributorovi;
3. toto zařízení může obsahovat nebezpečné látky: nepatřičné použití
nebo nesprávná likvidace mohou mít negativní vliv na lidské zdraví
a životní prostředí;
4. symbol (přeškrtnutá popelnice na kolečkách) vyobrazený na výrobku
nebo jeho obalu a v návodu znamená, že zařízení bylo uvedeno na
trh po 13. srpnu 2005 a musí být likvidováno odděleně;
5. v případě nezákonné likvidace elektrického a elektronického odpadu
byly místními předpisy pro likvidaci stanoveny sankce.
• NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM: Zařízení obsahuje
součásti pod elektrickým napětím. Před přístupem k vnitřním
součástem v případě údržby a během instalace vypněte napájení.
• NEBEZPEČÍ ÚNIKU VODY: Zařízení automaticky a nepřetržitě plní/
vypouští velké množství vody. Poruchy přípojek a v zařízení mohou
způsobit úniky.
POZOR
• Instalace výrobku musí povinně zahrnovat uzemňovací přípojku za
Záruka na materiály: 2 roky (od data výroby, s výjimkou spotřebních
součástí).
použití příslušné žluto-zelené svorky přítomné v zařízení.
• Okolní podmínky a napájecí napětí musí být v souladu s hodnotami
uvedenými na typovém štítku výrobku.
Schválení: kvalita a bezpečnost výrobků CAREL je zaručena systémem
projektování a výroby certifikovaným dle ISO 9001.
• Výrobek je určen výhradně ke zvlhčování místností, ať už přímo nebo
prostřednictvím distribučních soustav (potrubí).
• Montáž, obsluha a údržba musí být prováděna kvalifikovaným
•
•
•
•
•
•
•
•
personálem, který dodržuje nezbytná preventivní opatření a je
schopen provádět požadované práce správným způsobem.
K výrobě páry se má používat výhradně voda s parametry uvedenými
v tomto návodu.
Veškeré úkony na tomto výrobku je nutné provádět v souladu s pokyny
uvedenými v tomto návodu a na štítku upevněném na tomto výrobku.
Použití a úpravy neschválené výrobcem se považují za nevhodné.
CAREL Industries nepřijímá žádnou odpovědnost za neschválené
použití.
Zařízení se nepokoušejte otevírat jiným způsobem, než je uvedeno v
tomto návodu.
Dodržujte platné předpisy v místě, ve kterém se zařízení instaluje.
Zařízení udržujte mimo dosah dětí a domácích zvířat.
Výrobek neinstalujte a nepoužívejte v blízkosti předmětů, které se
mohou při kontaktu s vodou (nebo kondenzátem) poškodit. CAREL
Industries odmítá jakoukoli odpovědnost za přímé či nepřímé škody v
důsledku úniků vody ze systému.
K čištění vnitřních a vnějších částí systémů nepoužívejte žíravé
chemické prostředky, rozpouštědla ani agresivní mycí prostředky,
vyjma pokud to není konkrétně uvedeno v návodu k použití.
Zařízení nesmí být vystaveno pádu, nárazům a otřesům, jinak by mohlo
dojít k nevratnému poškození vnitřních částí a obložení.
Společnost CAREL Industries převzala zásady trvalého rozvoje. Proto
si vyhrazujeme právo provádět změny a vylepšení veškerých výrobků
popsaných v tomto dokumentu bez předchozího upozornění. Technické
údaje uvedené v tomto návodu podléhají změnám bez předchozího
upozornění. Odpovědnost společnosti CAREL Industries ve vztahu k
vlastnímu výrobku je upravena všeobecnými smluvními podmínkami
CAREL Industries uveřejněnými na stránkách www.carel.com a/nebo
zvláštními dohodami se zákazníky, zejména v rozsahu povoleném
příslušnými právními předpisy.
3
"Reverzní osmóza" +0300017CS rel. 1.0 - 05.11.2012
CZE
4
CZE
Obsah
1.
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2.
2.1
2.2
2.3
2.4
2.5
3.
3.1
3.2
3.3
3.4
4.
OBECNÉ PARAMETRY A MODELY
7
Popis stroje ......................................................................................................................7
Obecný princip reverzní osmózy ......................................................................7
Obrysové rozměry a hmotnost ..........................................................................7
Podmínky pro použití stroje .................................................................................7
Výkonnost stroje ..........................................................................................................7
Technické parametry (pro RO02550000–RO04050000)......................7
Shoda elektrického zařízení .................................................................................7
INSTALACE
8
Hydraulické přípojky .................................................................................................8
Elektrické připojení.....................................................................................................8
Zapojení, které provede zákazník ....................................................................9
Montáž/výměna vložek ........................................................................................10
Montáž/výměna membrány .............................................................................10
UVEDENÍ DO PROVOZU
11
Okolní podmínky......................................................................................................11
Kontroly nutné před prvním spuštěním ....................................................11
Přejímka..........................................................................................................................11
Nastavení a kalibrace .............................................................................................11
SPUŠTENÍ
11
4.1 Kontroly, které je nutné provést před prvním a následným
spuštěním .....................................................................................................................11
4.2 První spuštění .............................................................................................................11
5.
ODSTRAŇOVÁNÍ ZÁVAD
12
5.1 Konec výroby odsolené vody ...........................................................................12
6.
NÁHRADNÍ DÍLY
13
6.1 Náhradní díly ...............................................................................................................13
6.2 Seznam náhradních dílů ......................................................................................13
7.
7.1
7.2
7.3
7.4
8.
8.1
8.2
8.3
8.4
9.
ÚDRŽBA
14
Pravidelná údržba ....................................................................................................14
Mimořádné zásahy ..................................................................................................14
Čištění ..............................................................................................................................14
Kdy je třeba vyměnit membrány....................................................................14
LIKVIDACE A VYŘAZENÍ Z PROVOZU
14
Vyřazení z provozu...................................................................................................14
Likvidace ........................................................................................................................14
Demontáž, roztřídění materiálů a likvidace .............................................14
Pokyny pro případ nouze ....................................................................................14
KOMPONENTY
15
9.1 Popis komponentů ROC0255000 a kód ROC0405000......................15
10. HYDRAULICKÝ OKRUH
16
11. FUNKCE
17
12. ZÁZNAMOVÁ KARTA PRAVIDELNÉ ÚDRŽBY
18
5
CZE
6
CZE
1. OBECNÉ PARAMETRY A MODELY
Do zařízení s technologií reverzní osmózy nelze přivádět neupravenou
vodu, protože některé v ní obsažené prvky a její vlastnosti (volný chlór,
železo, zákal, tvrdost) by mohly proces osmózy narušit a membránu
nevratně poškodit.
Je proto nezbytná předběžná úprava: v závislosti na vlastnostech
upravované vody odstranění železa, odstranění chlóru, změkčení
ionexovými pryskyřicemi nebo chemická úprava.
Přiváděná voda musí být mikrobiologicky čistá.
1.1 Popis stroje
Odsolovací zařízení s technologií reverzní osmózy popsaná v tomto
návodu jsou vyrobena odborným způsobem k úpravě vody pro
technologické účely. Tato zařízení jsou schopna řešit problémy s
nadbytkem minerálních solí obsažených ve vodě a jejím čištěním.
Odsolovací zařízení s technologií reverzní osmózy sestávají v zásadě z
těchto částí:
• mikrometrový filtr;
• vysokotlaké čerpadlo;
• odsolovací jednotka;
• řídicí rozvaděč.
1.5 Výkonnost stroje
Poměr mezi vyrobenou vodou a napájecí vodou závisí na složení
upravované vody a může být v rozmezí 2:8 i 8:2.
Vzhledem k vlastnostem vody, která má být upravena, separují membrány
přibližně 93 % všech rozpuštěných solí a jsou schopny zadržet i bakterie.
Nicméně, je dobré ujistit se o kvalitě napájecí vody, aby membrány
nemohly být v průběhu času narušeny působením mikroorganismů.
Tato odsolovací zařízení s technologií reverzní osmózy splňují následující
směrnice:
• směrnice o strojních zařízeních 2006/42/ES;
• směrnice o nízkém napětí 2006/95/ES;
• směrnice EMK (elektromagnetická kompatibilita) 2004/108/ES.
1.2 Obecný princip reverzní osmózy
1.6 Technické parametry
(pro RO02550000–RO04050000)
Osmóza je přirozený proces, jehož prostřednictvím zředěné roztoky
(s menším podílem rozpuštěných látek) samovolně přestupují do
koncentrovanějšího roztoku přes polopropustnou membránu.
Při přestupu roztoku polopropustnou membránou klesá tlak na straně
nižší koncentrace a současně se zvyšuje tlak koncentrovanějšího roztoku,
a to až do dosažení bodu rovnováhy a tedy zastavení průtoku vody.
Tlakový rozdíl mezi těmito dvěma roztoky, v rovnovážných podmínkách,
se ve vztahu k tomuto roztoku nazývá „osmotický tlak“.
Reverzní osmóza je vědecký proces opačný k přirozenému procesu. Na
koncentrovaný roztok musí působit vyšší než osmotický tlak, čímž se
vyvolá zpětný tok přes polopropustnou membránu a docílí separace
solí rozpuštěných ve vodě. Díky tomuto principu je možné provádět
odsolování mořské vody k výrobě vody pitné nebo pro technologické
účely. Reverzní osmóza přináší četné výhody:
• odsolování vod s jakýmkoli obsahem solí;
• žádné používání chemických produktů, které by bylo nutné po použití
vypustit, tudíž žádný problém z hlediska znečištění;
• provozní náklady relativně nízké ve srovnání se zařízeními s ionexovými
pryskyřicemi, zejména při vysokém obsahu solí ve vodě;
• snadné provádění.
Max. salinita napájecí vody
Tlak napájecí vody
Pracovní tlak
Tlak na výstupu (vyrobená voda)
Teplota vody
Okolní teplota
Elektrické napájení
Přepravní a skladovací podmínky
Model: Zařízení na reverzní osmózu WTS
Požadované min. množství
vody na vstupu (l/h)
Výroba (± 10 %) - (l/h)
Výstup (pro regeneraci 30
%) - (l/h)
Počet membrán
Model membrány
Instalovaný výkon (W)
Napájecí přípojka Ø
Přípojka permeátu Ø
Přípojka výstupu Ø
Šířka (mm)
Výška (mm)
Hloubka (mm)
Hmotnost bez náplní (kg)
1.3 Obrysové rozměry a hmotnost
Model
S obalem
Bez obalu
Celková hmotnost
(s obalem)
RO02550000
450x590xH510 (mm)
420x500xH200 (mm)
20 (kg)
RO04050000
450x590xH510 (mm)
420x500xH200 (mm)
21 (kg)
Tab. 1.a
RO02550000
RO04050000
150 (týká se čerpadla) 150 (týká se čerpadla)
25
60
40
90
1
2
2” x 15”
2” x 15”
245
245
½”F
½”F
Trubka prům. 10 mm Trubka prům. 10 mm
Trubka prům. 8mm
Trubka prům. 8mm
420
420
500
500
200
200
20
21
Tab. 1.d
Poznámka: Výše uvedené údaje platí pro čistou vodu, bez obsahu
železa a chlóru, při teplotě 16 °C s TDS rovným 250 ppm.
1.4 Podmínky pro použití stroje
Aby se zamezilo ztrátě provozní kapacity odsolovacího zařízení,
upravovaná voda musí mít určité parametry. Níže je uvedena maximální
přípustná koncentrace:
Vzhled
Zákal
Železo
SDI (Silt Density Index)
Teplota vody
Volný chlór
TDS
Tvrdost vody
SO4
SiO2
TOC
CHSK
TDS 750
ppm
1,5 ÷ 4
bar
≤8
bar
≤ 2,5
bar
5 ÷ 30
°C
5 ÷ 40
°C
230 V – 50 Hz (jednofázové)
5 ÷ 40 °C (chráněno před slunečním
zářením a nadměrnou vlhkostí)
Tab. 1.c
1.7
Shoda elektrického zařízení
• Směrnice o nízkém napětí 2006/95/ES
• Směrnice EMK (elektromagnetická kompatibilita) 2004/108/ES
Čirý
< 1 NTU
< 0,15 ppm
<3
5 ÷ 30 °C
< 0,2 ppm
< 750 ppm
< 30 °Fr
< 75 ppm
< 15 ppm
< 3 mg/l
< 10 mg/l
Tab. 1.b
7
CZE
2. INSTALACE
Instalace musí být provedena v souladu s platnými předpisy, pokyny
výrobce a prostřednictvím kvalifikovaného personálu. Nesprávná
instalace může vést ke škodám způsobeným osobám, zvířatům či
na věcech, za které výrobce nemůže nést odpovědnost. Elektrické
bezpečnosti je dosaženo, pouze pokud je zařízení zapojeno do elektrické
zásuvky vybavené účinným uzemňovacím systémem a diferenciálním
jističem, jak předpokládají platné bezpečnostní předpisy. Tento základní
bezpečnostní požadavek je nutné ověřit a v případě pochybností si
vyžádat přesnou kontrolu ze strany odborníka.
VÝROBCE NEMŮŽE NÉST ODPOVĚDNOST ZA PŘÍPADNÉ ŠKODY
ZPŮSOBENÉ V DŮSLEDKU NEUZEMNĚNÍ NEBO NEDODRŽOVÁNÍ
PLATNÝCH PŘEDPISŮ.
2.1 Hydraulické přípojky
Odsolovací zařízení s technologií reverzní osmózy fungují s tlakem na
vstupu minimálně 1,5 bar až maximálně 4 bar.
Pokud je tlak nižší než 1,5 bar, je třeba před zařízení nainstalovat jednotku
ke zvýšení tlaku, nicméně, pokud tlak překročí 4 bary, je nutné nainstalovat
za zařízením účinný redukční ventil.
Obr. 2.a
2.1.1
Napájecí přípojka zařízení
Napájení zařízení připojte přes potrubí o průměru rovném alespoň
průměru potrubí v zařízení za předpokladu průtoku a tlaku podle
referenční tabulky v odstavci 2.1. Naplánujte manometr a šoupátkový
ventil.
Zapojení potrubí vyrobené vody
Zapojte potrubí vyrobené vody (bílá trubka o průměru 6 mm) z TEE do
spojky tlakového spínače PS3 (obr. .c, 2.d).
Připojení expanzní nádoby.
Dodané potrubí (bílá trubka o průměru 6 mm) připojte k potrubní spojce
do TEE přes redukci 10/6 (obojí součástí dodávky), poté vše k ventilu BV1
(obr.g, 2.h).
Zapojení vypouštěcího potrubí koncentrátu
Potrubí s koncentrátem (černá trubka o průměru 6 mm) zapojte k volné
výpusti pomocí potrubí (černá trubka průměru 8) opatřeného dodanou
spojkou (obr. 2.e, 2.f).
2.2 Elektrické připojení
Připojení elektrického napájení
Rozvaděč připojte k napájení 220 V – 50 Hz (jednofázové) pomocí dodané
zástrčky. Příkon je uveden v tabulce s parametry v bodě „2“.
Zapojení externích aktivačních signálů
Nepředpokládá se pro tuto verzi zařízení.
Upozornění:
Přední část ponechte volnou, aby obsluze byl zaručen dostatečný prostor
pro nastavení a/nebo údržbu.
Zařízení upevněte ke stěně, která je schopna podepřít celou hmotnost i s
vodou (minimálně 25 kg).
8
CZE
2.3
Zapojení, které provede zákazník
PŘÍVOD VODY
PŘÍPOJKA G 1/2” (VNITŘNÍ ZÁVIT)
MINIMÁLNÍ POŽADAVKY: Qmin ALIM - v závislosti na čerpadle = 150 l/h – P=1,5÷4 bar
(tlak na vstupu musí být co nejstabilnější)
Před zařízením instalujte šoupátkový ventil
Obr. 2.b
VÝSTUP OSMOTIZOVANÉ VODY
Tlakový spínač PS3 do TEE, který je součástí dodávky, přes potrubí
dle obrázku (obr. 2.c a obr. 2.d).
Obr. 2.d
Obr. 2.c
VÝPUST Z OSMOTICKÉ ČÁSTI
zapojit k volné výpusti na zem nebo do výšky menší než výška
připojení. Použijte spojku, která je součástí dodávky (s vnějším
závitem 3/8") nebo přípojku pro vypouštěcí potrubí pod výlevku
Ø 40.
PRŮTOK NA VÝSTUPU ≤ 150 l/h
ČERNÁ TRUBKA Ø 8 mm
Obr. 2.f
Obr. 2.e
EXPANZNÍ NÁDOBA
expanzní nádobu zapojte do bílé trubky 6/4, která je součástí
dodávky
Obr. 2.h
Obr. 2.g
9
CZE
ELEKTRICKÉ NAPÁJENÍ
2.5 Montáž/výměna membrány
Zapojte konektor (součástí dodávky) napájecího kabelu do zásuvky
vyhovující platným předpisům a vybavené diferenciálním jističem.
220 V jednofázové + T - 16 A
Obr. 2.k
Obr. 2.i
2.4 Montáž/výměna vložek
Obr. 2.l
Obr. 2.m
Obr. 2.j
1.
2.
3.
4.
5.
1.
2.
3.
4.
5.
Ujistěte se, že přívod vody je uzavřen a není pod tlakem;
Pomocí dodaného klíče demontujte misku filtru;
Novou vložku umístěte podle postupu na obrázku;
Opět správně nasaďte misku a utáhněte ji klíčem;
Otevřete přívod vody.
10
Ujistěte se, že přívod vody je uzavřen a není pod tlakem;
Vysuňte trubku ze spojky a odšroubujte uzavírací zátku nádoby;
Vložte membránu, jak je znázorněno na obrázku vedle;
Ujistěte se, že je membrána usazena, a uzavřete zátku nádoby;
Umístěte potrubí a zahajte postup „první spuštění permeátorů“ (viz
odstavec 4.2).
CZE
3. UVEDENÍ DO PROVOZU
3.1 Okolní podmínky
3.3 Přejímka
Okolní provozní teplota zařízení je mezi 5 °C a 40 °C. Zařízení chraňte před
přímým slunečním zářením a atmosférickými vlivy (déšť, vlhkost atd.).
Přejímku stroje provádí dodavatel nebo personál náležitě oprávněný
v souladu s dohodami. Stroj je přesto předběžně nakalibrován a
zkolaudován u výrobce
3.2 Kontroly nutné před prvním spuštěním
Při prvním spuštění zařízení je nutné provést následující kontroly:
• ověření utažení různých spojek;
• ověření funkce hydraulického systému na vstupu;
• ověření elektrického zapojení;
• ověření funkce předběžné úpravy (případně).
3.4 Nastavení a kalibrace
Všechny tyto operace musí provést uživatel, který musí zajistit dodávku
elektřiny a chemikálií (pokud se používají) .
Pravidelná kontrola zařízení zvyšuje jeho životnost a bezpečnost
jeho fungování. Před prováděním zvláštní údržby v každém případě
kontaktujte dodavatele.
Odsolovací zařízení s technologií reverzní osmózy, která jsou popsána v
tomto návodu, vyžadují následující nastavení:
• kontrola tlaku PI2 na vstupu membrány a případné kalibrace (tlak
čerpadla P)
4. SPUŠTENÍ
Postupujte podle následujících pokynů:
4.1 Kontroly, které je nutné provést před
prvním a následným spuštěním
1. Volič rozvaděče přestavte do polohy manuálního režimu (MANUAL),
1. Zkontrolujte, zda nejsou porušené pevné a/nebo pohyblivé ochranné
2. Nechejte otevřený koncový ventil BV2 a nepoužívejte vyrobenou
aby se ověřily případné nadměrné úniky.
kryty (pokud jsou instalovány).
vodu.
2. Ujistěte se, že je zařízení náležitě napojeno: hydraulický přívod,
3. Následně přepněte volič do polohy automatického režimu (AUTO) a
elektrické napájení a připojení výpustí.
stroj nechejte zapnutý, aby se membrána nasytila.
3. Zkontrolujte nastavení a kalibrace, pokud se to předpokládá.
4. Zkontrolujte, zda nedochází k únikům.
5. Zařízení nechejte pracovat 30 minut, aby byl zaručen pravidelný
provoz, a funkci pravidelně kontrolujte. Během období prvního
spuštění nepoužívejte vyrobený permeát.
6. V tuto chvíli zavřete kulový kohout BV2 a otevřete kulový kohout
BV1 expanzní nádoby. Zkontrolujte, zda se zařízení v automatickém
režimu řádně zastavilo.
7. Kdykoli pracovní tlak čerpadla (manometr PI2) překročí hodnotu 8
bar, aktivujte obtok (by-pass) na tělese čerpadla, aby se tato hodnota
snížila.
4.2 První spuštění
Při prvním spuštění a vždy po uvedení stroje do provozu po období
nečinnosti je nutné vypustit udržovací chemické roztoky a/nebo
případnou usazenou vodu a/nebo naimpregnovat membrány.
Nepoužívejte vodu vyrobenou během této fáze.
Zcela otevřete přívodní ventil zařízení. Ujistěte se, že přívodní tlak PI1
spadá do rozmezí návrhových parametrů.
11
CZE
5. ODSTRAŇOVÁNÍ ZÁVAD
TYP PORUCHY
Vysoká vodivost permeátu
MOŽNÁ PŘÍČINA
Nesprávné procesní parametry
Znečištěné nebo kontaminované membrány
Změna parametrů vody na vstupu do zařízení
Osmóza není v činnosti, přestože je
aktivována
Snížení průtoku
osmotizované vody
Zařízení neprovádí nastavenou manipulaci
Nepřichází signál z tlakových spínačů
namontovaných na permeátu
Aktivovala se amperometrická ochrana čerpadla
Snížení tlaku vody na vstupu do permeátorů
NÁPRAVA
Proveďte nové nastavení zařízení obnovou hodnot návrhových
parametrů do stanovených mezí
Obraťte se na technické servisní oddělení a náležité operace
proveďte po dohodě s ním.
Obraťte se na technické servisní oddělení a vyhodnoťte
společně další postup.
Zkontrolujte zapojení a funkci tlakových spínačů a případně je
vyměňte
Zkontrolujte kalibraci a případně ji resetujte (RESET)
Zkontrolujte čerpadlo P a ověřte správné napájení a případně
přistupte k opravě.
Tlak obnovte na návrhové hodnoty případně nastavením
vnitřního obtoku čerpadla P01.
Zvýšení ztrát plnění na membráně z důvodu
Zkontrolujte procesní parametry a pro případnou výměnu
zanesení
kontaktujte dodavatele
Ventily nefungují, jsou opotřebované nebo vadné Nastavte nebo obnovte průtok a tlak podle návrhu
Zkontrolujte elektrické přípojky
Překážka v potrubí
Odstraňte příčinu
Snížení průtoku na vstupu
Zkontrolujte případnou předběžnou úpravu nebo nastavení
šoupátkových ventilů před zařízením
Poškození filtrační vložky. Vyměňte vložku.
Změna parametrů vody na vstupu do zařízení
Obraťte se na technické servisní oddělení a vyhodnoťte
společně další postup.
Elektrická závada
Zkontrolujte elektrické připojení a proveďte opravu
Tab. 5.a
5.1 Konec výroby odsolené vody
Konec výroby odsolené vody řídí automaticky programátor pomocí
tlakových spínačů na potrubí permeátu.
12
CZE
6. NÁHRADNÍ DÍLY
6.1 Náhradní díly
Výměnu dílů odsolovacích zařízení, pokud je to nutné, musí provést
pouze kvalifikovaný personál, nicméně, vždy po vypnutí zařízení a
uvolnění tlaku. V každém případě vždy kontaktujte dodavatele nebo
přímo výrobce.
6.2 Seznam náhradních dílů
Seznam náhradních dílů doporučených na dobu 2 let fungování
Položka
ROKC00BR08
ROKC00DEBA
ROKC00ELB1
ROKC00EP00
ROKC00FLT1
ROKC00FLT2
ROKC00FLT3
ROKC00KIT1
ROKC00KIT2
ROKC00KTVE
ROKC00MEMB
ROKC00MOT5
ROKC00P107
ROKC00PSHP
ROKC00PSLP
ROKC00PUMP
ROKC00TEE1
ROKC00VALN
ROKC00VALS
ROKC00VASH
ROKC00VE15
ROKC00VESS
ROKC00WREN
ROKC00Y001
Popis
Upínací objímka na spojku prům. 8 (výpust vody)
Sterilizátor 240 l/h
Koleno prům. 10
Řídicí rozvaděč
Vložka cbec 10" 5 mikronů pro roc025/040
Vložka cbec 10" 10 mikronů pro roc012/020
Vložka cpp 10" 5 mikronů pro roc012/020
Souprava pro připojení potrubí I = 3 m prům. 10 + spojka prům. 10
Souprava pro připojení potrubí I = 9m prům. 10 + spojka prům. 10
Souprava expanzní nádoby 15 litrů + potrubí a spojky
Osmotická membrána 150gpd
Jednofázový motor 230 V 50 Hz
Bílá trubka pro prům. 10 l = 150 m
Plastový tlakový spínač rozpínací/spínací prům. 1/4
Mosazný tlakový spínač, nastavitelný, spínací 1/4"
Rotační čerpadlo 150 l/h s obtokem
T-spojka prům. 10
Zpětný ventil prům. 6
Kulový kohout prům. 10
Obousměrný uzavírací ventil
Expanzní nádoba v pp 15 litrů
Nádoba pro osmotickou membránu – 1/8"
Klíč k utažení filtrů
Y-spojka prům. 10
Tab. 6.a
13
CZE
7. ÚDRŽBA
7.1 Pravidelná údržba
7.3 Čištění
Každodenní kontroly:
• Zkontrolujte pravidelnou funkci zařízení
• Zkontrolujte tlak vody na vstupu do zařízení
• Zkontrolujte tlak na vstupu do membrány (nesmí překročit 8 bar)
Na základě používání odsolovacího zařízení je třeba zajistit čištění. Veškeré
čištění je třeba provádět za použití vhodných osobních ochranných
prostředků (ochranné rukavice a pevná obuv vzhledem k přítomnosti
vody), které jsou v souladu s platnými předpisy.
Měsíční operace (zaznamenat na fotokopii modelu uvedeného v
odstavci 21):
• Výměna vložky s aktivním uhlím* (každé 2 měsíce)
• Zaznamenat datum výměny filtračních vložek
• Zkontrolovat tvrdost vody na vstupu
• Odečíst hodnotu vodivosti napájecí vody pomocí kalibrovaného
přístroje (odpovědnost zákazníka)
• Odečíst hodnotu vodivosti permeátu pomocí kalibrovaného přístroje
(odpovědnost zákazníka)
• Zaznamenat provedené kontroly
7.4 Kdy je třeba vyměnit membrány
Vzhledem k tomu, že membrány s časem postupně degradují, přesněji:
• Pokles produkce vody ročně o 7 %
• Roční zvýšení vodivosti vyrobené vody o 10 %
• Zanesení membrán může záviset na dvou hlavních faktorech:
• Zanášení usazeninami železa nebo síranu a uhličitanu vápenatého
• Biologické zanášení
• Membrány jsou po určitém, kratším nebo delším, období používání
vzhledem k parametrům a objemu upravené vody vystaveny zanášení,
kterým se snižuje jejich účinnost, a proto je jejich výměna nutná,
jakmile se na zařízení vyskytne odchylka následujících základních
parametrů (při konstantní teplotě a salinitě):
• Pokles vyrobeného množství vody až na hodnotu nedostatečnou pro
aplikaci napojenou na zařízení reverzní osmózy.
• Nadměrné zvýšení vodivosti vyrobené vody až na hodnotu nadměrnou
pro aplikaci napojenou na zařízení.
Poznámka: Životnost filtrů závisí na stavu vody na vstupu a na
denní spotřebě.
7.2
Mimořádné zásahy
Představují úkony v rámci opravy nebo výměny jedné a více součástí, které
jsou za normálních okolností nutné pouze po delším období správné
funkce nebo které nemění parametry zařízení. V případě podstatných
změn nemůže výrobce odpovídat za případná nebezpečí, která mohou
vzniknout.
8. LIKVIDACE A VYŘAZENÍ Z PROVOZU
8.1 Vyřazení z provozu
8.4 Pokyny pro případ nouze
Správné fungování odsolovacího zařízení s technologií reverzní osmózy
souvisí s nepřetržitou výrobou odsolené vody. V případě odstávky delší
než 5 dnů je nutné provést postup konzervace membrán. Obraťte se na
výrobce.
Typ hasicích prostředků, které se smí použít
V případě požáru použijte práškové hasicí přístroje vyhovující platným
předpisům. Nikdy nepoužívejte kapalinové hasicí přístroje.
8.2 Likvidace
Upozornění na možné uvolňování škodlivých látek
V případě požáru dejte pozor na spaliny (plast, elektrický systém,
sklolaminát atd.).
Pokud se rozhodnete odsolovací zařízení dále nepoužívat nebo je
vyměnit za jiné, je nutné přistoupit k jeho likvidaci. Taková operace se
provádí podle platných předpisů.
8.3 Demontáž, roztřídění materiálů a
likvidace
Pokud se odsolovací zařízení nebo jeho část odstaví, je nutné zneškodnit
jeho části, které by mohly způsobit jakékoli nebezpečí.
Materiály stroje, které se mají roztřídit, jsou:
• Polyethylen a guma
• Sklolaminát
• Plast a PVC
• Vodiče elektrického systému
• Polopropustné membrány
• Kovový materiál
• Filtrační vložky
Veškeré výše uvedené rozdělení a konečná likvidace musejí být provedeny
v souladu s platnými zákonnými nařízeními.
14
CZE
9. KOMPONENTY
9.1 Popis komponentů ROC0255000 a
kód ROC0405000
19
1
18
2
17
16
3
4
5
15
14
6
13
7
8
9 10
11
12
Obr. 9.a
Ref.
1
2
3
4
5
6
7
8
9
10 a
10 b
11
12
13
14
15
16
17
18
19
Kód
ROKC00EP00
ROKC00WREN
ROKC00VASH
ROKC00FLT1
ROKC00MEMB
ROKC00VESS
ROKC00PSHP
ROKC00PUMP
ROKC00MOT5
ROKC00P107
ROKC00VALS
ROKC00PSLP
ROKC00VE15
Popis
Řídicí rozvaděč
Klíč k utažení filtrů
Tlakoměr čerpadla
Omezovač průtoku
Uzavírací ventil
Vložka cb-ec
Osmotická membrána
Plastová nádoba
Tlakový spínač Start/Stop
Čerpací jednotka
Filtr dp mono ½”
Potrubí k připojení výstupu permeátu
Ventil výstupu permeátu
Tlakový spínač min. tlaku
Vypouštěcí potrubí
Tlakoměr přívodu do zařízení
Potrubí k připojení expanzní nádoby
Ventil expanzní nádoby
Expanzní nádoba
Ref. obvod
C.P.
PI2
FR1
PS2–PS3
P
BV2
PS1
PI1
BV1
Tab. 9.a
15
Obr. 10.a
16
Ø6
Ø 6 x 1/8"
CV1
Ø6
PI2
0 / 10 bar
1) 2" x 12" MEMBRANE VESSELS END PORT
1) 2" x 12" MEMBRANES series LOW PRESSURE
Ø6
VALVOLA
SHUT-OFF
A DUE VIE
Ø6
RESINA
ACETALICA/PVC
P
C.P.
PS1
0,8 bar
Ø6
Ø 10
C.P.
PS3
PS2
RESINA ACETALICA
Ø6
CV2
max
min
C.P.
Ø6
PI1
DP 10"
ALIMENTAZ.
Gas F 1/2"
Ø 10
RESINA ACETALICA
Ø6 x 1/4"
BV01
LIMITI DI
FORNITURA
COMMITTENTE
XXXX
Gas F XX"
COLLEGAMENTO
SCARICO A CURA DEL
COMMITTENTE
PERMEATO
ATTACCO PER
TUBO Ø 10
SCARICO
PRESA STAFFA
e/o RACC. 3/8"
Ø6
BV2
TUBO Ø 8/6
SERBATOIO DI
STOCCAGGIO
A MEMBRANA
15 LITRI
0 / 12 bar
Ø8
CB EC 5micron
FR01
CZE
10. HYDRAULICKÝ OKRUH
Legenda
PI
Ukazatel tlaku
(manometr)
PS
Tlakový spínač
P
Rotační elektromagnetické čerpadlo
CV Pružinová zpětná klapka
C.P. Rozvaděč zařízení reverzní osmózy
RV Regulační ventil
FR
Kalibrovaný omezovač průtoku
BV Ruční kulový kohout
CZE
11.
FUNKCE
K lepšímu nastavení přívodního tlaku do permeátorů lze použít obtok
dovnitř čerpadla. Teplota napájecí vody má značný vliv na produktivitu i
množství permeátu. Při zvýšení teploty, i o pár stupňů, bude lepší výroba
(a tím i lepší regenerace) s horší hodnotou vodivosti.
Voda na vstupu proniká do kazetového filtru, aby bylo zajištěno odstranění
chlóru a filtrace až na velikost 5 m. Tímto způsobem se zajistí nezbytný
stupeň čistoty vody na vstupu do permeátorů (voda s návrhovými
parametry). Tlak na vstupu musí být během normální funkce minimálně
1,5 bar, aby byl zajištěn správný tlak na vstupu do čerpadla sekce osmózy.
Pokud tlak na výstupu z kazetového filtru klesne pod 0,8 bar, tlakový
spínač PS1 zajistí příslušnou signalizaci do rozvaděče.
Voda bude opět vydávána z čerpadla pod vysokým tlakem P1, aby byl
zajištěn nutný tlak pro daný proces.
Upravená voda je vypouštěna ze zařízení přes kohout, který je součástí
dodávky, a s pomocí tlakových spínačů PS2 a PS3 je ovládáno spuštění
zařízení.
Na stroji by při běžné výrobě měly být následující hodnoty (typické):
výroba osmotizované vody 25 lt/h, výpust 60 lt/h, tlak do permeátorů
7–8 bar (PI1). Tyto hodnoty jsou teoretické a mohou se lišit při změně
teploty napájecí vody a fyzikálně-chemických parametrů. Tyto hodnoty
se předpokládají pro maximální regeneraci 30 % (TDS 250 ppm a teplota
napájecí vody 16 °C) a k jejímu výpočtu je nutné provést následující
operaci:
REGENERACE
(%) =
PERMEÁT
* 100
(PERMEÁT+VÝPUST)
17
CZE
12. ZÁZNAMOVÁ KARTA PRAVIDELNÉ ÚDRŽBY
ZAŘÍZENÍ:
DATUM:
Pravidelná funkce
KONTROLOVANÁ ZAŘÍZENÍ NEBO SOUČÁSTI
(KONTROLY, KALIBRACE, HLADINY, NASTAVENÁ HODNOTA ATD.)
ANO
NE












KAZETOVÉ FILTRY S AKTIVNÍM UHLÍM
KAZETOVÉ FILTRY NA 5 MIKRONŮ
ODSOLOVACÍ ZAŘÍZENÍ (ČERPADLO A MEMBRÁNA)
HYDRAULICKÉ/ELEKTRICKÉ PŘÍPOJKY ZAŘÍZENÍ
ROZVADĚČ, RŮZNÉ PŘÍSTROJE
ELEKTROMAGNETICKÉ VENTILY, TLAKOVÉ SPÍNAČE
Výměna
POZNÁMKY A NÁVRHY
ZJIŠTĚNÉ PARAMETRY
TLAK VODY VE VODOVODNÍ SÍTI
TLAK ČERPADLA REVERZNÍ OSMÓZY
BAR
BAR
TLAK VODY NA VSTUPU
PRŮTOK OSMOTIZOVANÉ VODY
PRŮTOK VYPOUŠTĚNÉ VODY
VZORKY ODEBRANÉ K ANALÝZE
VSTUP DO ZAŘÍZENÍ
OSMOTIZOVANÁ VODA
POZNÁMKA


PODPIS OSOBY ODPOVĚDNÉ ZA ZAŘÍZENÍ
-----------------------------------------------------------------
18
°fr
L/H
L/H
CAREL INDUSTRIES - Headquarters
Via dell’Industria, 11 - 35020 Brugine - Padova (Italy)
Tel. (+39) 049.9716611 - Fax (+39) 049.9716600
e-mail: [email protected] - www.carel.com
Agenzia / Agency:

CZE - Carel

Transkript

Podobné dokumenty

Horolezecká stěna Aztec Adventure Vertical 3

zde. - VODNÍ ZDROJE as

přídavná zařízení k traktorům

BEAD Bazooka TM - final

Prohlášení o shodě

Tryskací zařízení - Tryskacie stroje

Stáhnout - AudioMaster CZ a.s
