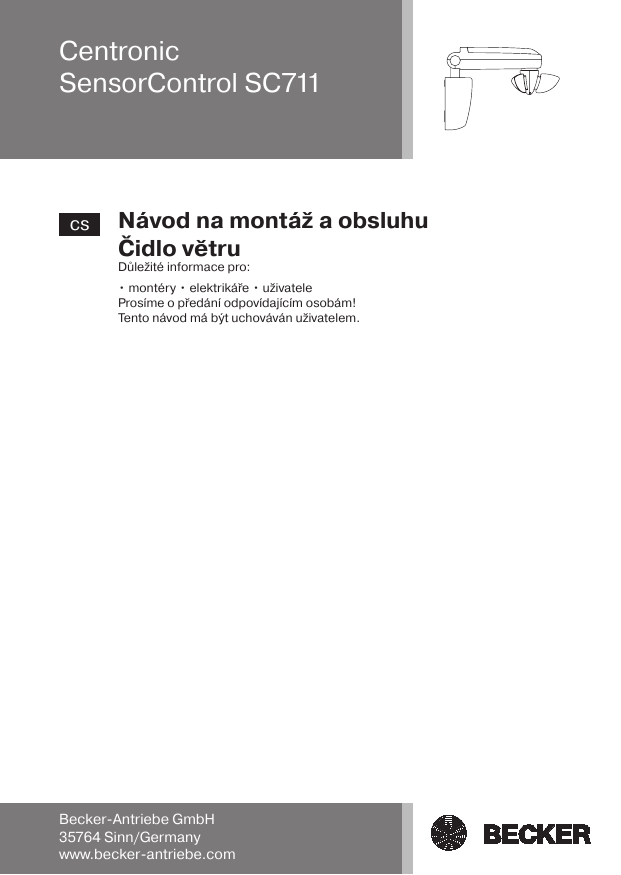

Centronic
SensorControl SC711
cs
Návod na montáž a obsluhu
Čidlo větru
Důležité informace pro:
• montéry • elektrikáře • uživatele
Prosíme o předání odpovídajícím osobám!
Tento návod má být uchováván uživatelem.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Návod na montáž a obsluhu
Obsah
Všeobecné................................................................................................ 3
Záruka...................................................................................................... 3
Bezpečnostní pokyny................................................................................. 4
Správné použití.......................................................................................... 4
Význam signalizace a tlačítek...................................................................... 5
Vysvětlení funkcí........................................................................................ 5
Nastavení dálkového ovladače.................................................................... 6
Montáž...................................................................................................... 7
Připojení.................................................................................................... 8
Technické údaje......................................................................................... 8
Co dělat, když…?....................................................................................... 9
Všeobecné prohlášení o shodě..................................................................10
2
Všeobecné
Pomocí modelu SC711 můžete ovládat jedno či více roletových a stínících zařízení. Prahovou hodnotu kontroly síly větru lze nastavit pomocí všech ručních a
nástěnných vysílačů společnosti Centronic s nastavitelným seřízením prahové
hodnoty síly větru.
Toto zařízení se vyznačuje snadnou obsluhou.
Záruka
Konstrukční změny a neodborná instalace v rozporu s tímto návodem a našimi
ostatními pokyny mohou vést k vážným poraněním a ohrožení zdraví uživatelů, např. ke zhmoždění, takže konstrukční změny smí být provedeny pouze po
dohodě s námi a s naším svolením, a musí být bezpodmínečně dodrženy naše
pokyny, zvláště pak pokyny obsažené v tomto návodu na montáž a obsluhu.
Další úprava produktů v rozporu s určeným použitím není přípustná.
Výrobce finálního výrobku a montér musí dbát na to, aby byly při použití našich
výrobků respektovány a dodržovány všechny náležité zákonné a úřední předpisy, zvláště pak příslušné aktuální směrnice pro elektromagnetickou kompatibilitu, a to zejména s ohledem na výrobu finálního výrobku, instalaci a poradenství
zákazníkům.
3
Návod na montáž a obsluhu
Bezpečnostní pokyny
Pozor
Tento návod prosím uschovejte!
•
•
•
•
•
Používejte pouze nezměněné originální díly Becker.
Udržujte osoby mimo jízdní dosah zařízení.
Nedopusťte, aby se děti dostaly k ovládání.
Dodržujte ustanovení specifická pro vaši zemi.
Pokud je zařízení ovládáno jedním či více vysílači, musí být prostor
pojezdu zařízení během provozu přehledný.
• Respektujte specifikace stínícího zařízení.
Správné použití
Model SC711 je určen výhradně pro provozování stínících zařízení. Jiné nebo
tento rámec překračující využití neplatí jako určení ke svému účelu.
• Prosím dejte pozor na to, aby bezdrátově ovládaná zařízení nebyla provozována v prostorách se zvýšeným rizikem rušení (např. nemocnice, letiště).
• Dálkové ovládání je přípustné pouze pro přístroje a zařízení, u nichž porucha
funkce ručního ovladače nebo přijímače nezpůsobí nebezpečí pro osoby,
zvířata či věci, nebo tam, kde je takovéto riziko kryto jinými bezpečnostními
zařízeními.
• Provozovateli není poskytována ochrana před rušením způsobeným jinými
telekomunikačními zařízeními a koncovými zařízeními (např. i rádiovými zařízeními, které jsou řádně provozována ve stejném frekvenčním pásmu).
Upozornění
Dejte pozor na to, aby ovládání nebylo instalováno a provozováno v oblasti kovových ploch nebo magnetických polí.
Rádiová zařízení vysílající na stejné frekvenci mohou být příčinou poruchy příjmu.
Je třeba dbát na to, že dosah rádiového signálu je omezen legislativou
a stavebními úpravami.
4
Význam signalizace a tlačítek
Čidlo větru
Ovládací tlačítko
Tlačítko program. režimu
Vysvětlení funkcí
Ovládací tlačítko
Povely zadávané pomocí tlačítek jsou realizovány postupně v pořadí povelů
ZASUNOUT – STOP – VYSUNOUT – STOP atd.
5
Návod na montáž a obsluhu
Nastavení dálkového ovladače
Upozornění
Před nastavením modelu SC711 musí být do rádiového přijímače stínícího zařízení nahrán hlavní vysílač (např. SWC241) a musí být naprogramovány koncové polohy.
Pozor
Dbejte na to, aby při nastavování rádiového vysílače byl volný prostor,
ve kterém se stínící zařízení pohybuje, neboť se toto zařízení může náhle vysunout.
Nastavení modelu SC711
V modelu SC711 je integrován rádiový vysílač.
a)Držte tlačítko program. režimu hlavního vysílače, dokud přijímač nepotvrdí
nastavení.
b)Držte nyní tlačítko program. režimu modelu SC711, dokud přijímač nepotvrdí
nastavení.
c)Nyní ještě jednou stiskněte tlačítko program. režimu modelu SC711, který má
být nově nastaven.
Přijímač potvrdí úspěšné nastavení.
Maximální dosah rádiového signálu je v budově až 25 metrů a ve volném prostranství až 350 metrů.
6
Montáž
• Před montáží na požadované místo
zkontrolujte, zda vysílač a přijímač
fungují bez závad.
• Pomocí třech přiložených šroubů
upevněte model SC711 na stěnu.
Zařízení očistěte pouze vlhkým hadříkem. Nepoužívejte čisticí prostředky, jelikož by mohly poškodit plast.
7
Návod na montáž a obsluhu
Připojení
Dešťové čidlo (volitelné vybavení)
Kontakt je sepnutý: Prší
(markýza se zasune)
Kontakt je rozpojený: Neprší
Pozor
Zajistěte přívodní kabel proti vypadnutí tím, že ho odlehčíte v tahu.
Technické údaje
Jmenovité napětí
Druh ochrany
Přípustná okolní teplota
Vysílací frekvence
8
230–240 V stř. / 50–60 Hz
IP 44
-25 až +55 °C
868,3 MHz
Co dělat, když…?
Porucha
Příčina
Řešení
Pohon neběží.
1. Přijímač je mimo
dosah vysílače.
2. Model SC711 není v
přijímači nahrán.
1. Snižte vzdálenost k
přijímači.
2. Nastavte model
SC711.
Zařízení při ruční obsluze Prahová hodnota síly
nevyjíždí.
větru vysílače je překročena.
Vyčkejte, dokud se vítr
neztiší.
Zařízení se i přes
dešťové čidlo při dešti
vysunuje.
Zkontrolujte připojení.
Chybné připojení dešťového čidla.
9
Návod na montáž a obsluhu
Všeobecné prohlášení o shodě
Společnost Becker-Antriebe GmbH tímto prohlašuje, že zařízení Centronic SensorControl SC711 je v souladu se základními požadavky a ostatními relevantními
předpisy směrnice R&TTE 1999/5/ES.
Určeno pro použití v následujících zemích: EU, CH, NO, IS, LI
Technické změny vyhrazeny.
