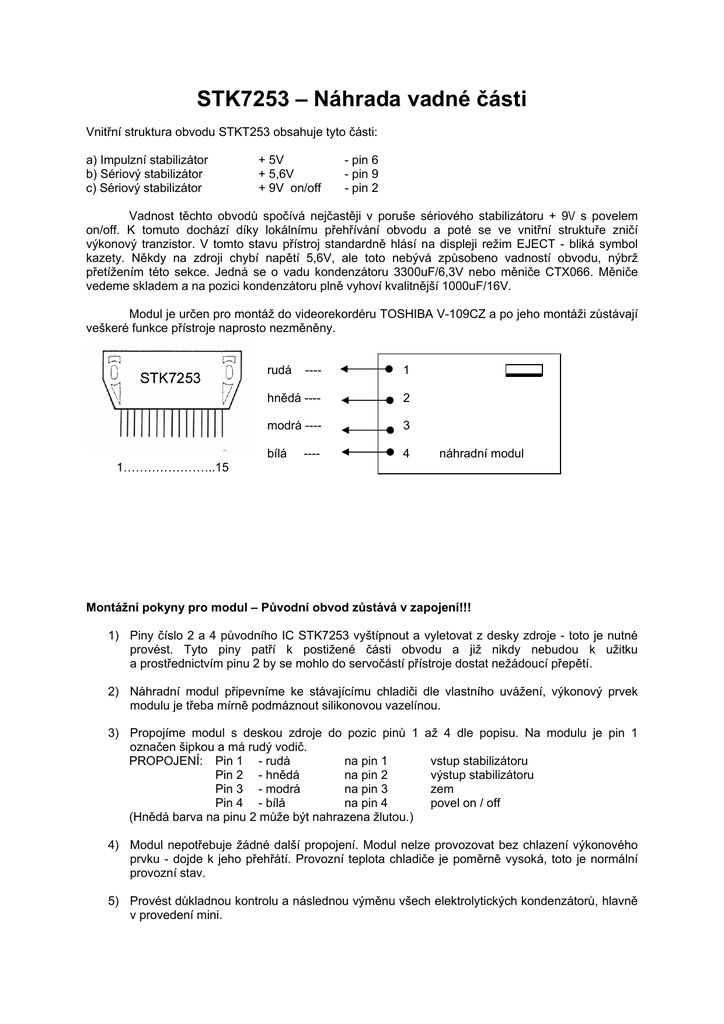

STK7253 – Náhrada vadné části

STK7253 – Náhrada vadné části
Vnitřní struktura obvodu STKT253 obsahuje tyto části:
a) Impulzní stabilizátor
b) Sériový stabilizátor
c) Sériový stabilizátor
+ 5V
+ 5,6V
+ 9V on/off
- pin 6
- pin 9
- pin 2
Vadnost těchto obvodů spočívá nejčastěji v poruše sériového stabilizátoru + 9\/ s povelem
on/off. K tomuto dochází díky lokálnímu přehřívání obvodu a poté se ve vnitřní struktuře zničí
výkonový tranzistor. V tomto stavu přístroj standardně hlásí na displeji režim EJECT - bliká symbol
kazety. Někdy na zdroji chybí napětí 5,6V, ale toto nebývá způsobeno vadností obvodu, nýbrž
přetížením této sekce. Jedná se o vadu kondenzátoru 3300uF/6,3V nebo měniče CTX066. Měniče
vedeme skladem a na pozici kondenzátoru plně vyhoví kvalitnější 1000uF/16V.
Modul je určen pro montáž do videorekordéru TOSHIBA V-109CZ a po jeho montáži zůstávají
veškeré funkce přístroje naprosto nezměněny.
rudá
----
1
hnědá ----
2
modrá ----
3
bílá
4
----
náhradní modul
1…………………..15
Montážní pokyny pro modul – Původní obvod zůstává v zapojení!!!
1) Piny číslo 2 a 4 původního IC STK7253 vyštípnout a vyletovat z desky zdroje - toto je nutné
provést. Tyto piny patří k postižené části obvodu a již nikdy nebudou k užitku
a prostřednictvím pinu 2 by se mohlo do servočástí přístroje dostat nežádoucí přepětí.
2) Náhradní modul připevníme ke stávajícímu chladiči dle vlastního uvážení, výkonový prvek
modulu je třeba mírně podmáznout silikonovou vazelínou.
3) Propojíme modul s deskou zdroje do pozic pinů 1
označen šipkou a má rudý vodič.
PROPOJENÍ: Pin 1 - rudá
na pin 1
Pin 2 - hnědá
na pin 2
Pin 3 - modrá
na pin 3
Pin 4 - bílá
na pin 4
(Hnědá barva na pinu 2 může být nahrazena žlutou.)
až 4 dle popisu. Na modulu je pin 1
vstup stabilizátoru
výstup stabilizátoru
zem
povel on / off
4) Modul nepotřebuje žádné další propojení. Modul nelze provozovat bez chlazení výkonového
prvku - dojde k jeho přehřátí. Provozní teplota chladiče je poměrně vysoká, toto je normální
provozní stav.
5) Provést důkladnou kontrolu a následnou výměnu všech elektrolytických kondenzátorů, hlavně
v provedení mini.
