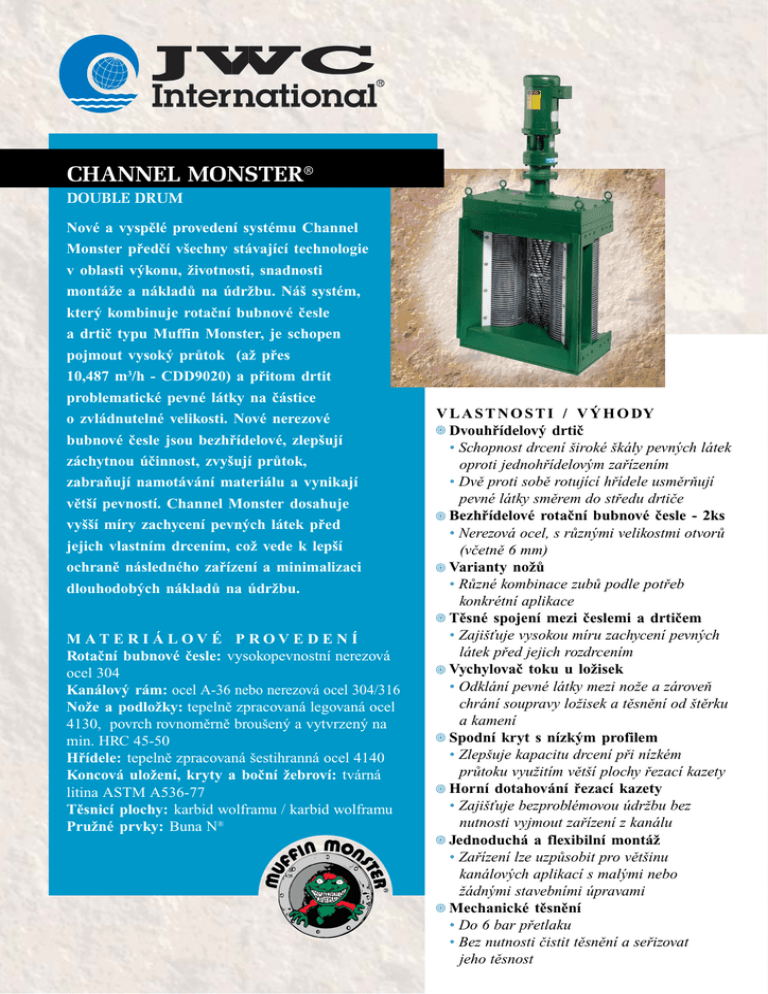

Channel Monster - CDD

CHANNEL MONSTER®
DOUBLE DRUM
Nové a vyspělé provedení systému Channel
Monster předčí všechny stávající technologie
v oblasti výkonu, životnosti, snadnosti
montáže a nákladů na údržbu. Náš systém,
který kombinuje rotační bubnové česle
a drtič typu Muffin Monster, je schopen
pojmout vysoký průtok (až přes
10,487 m3/h - CDD9020) a přitom drtit
problematické pevné látky na částice
o zvládnutelné velikosti. Nové nerezové
bubnové česle jsou bezhřídelové, zlepšují
záchytnou účinnost, zvyšují průtok,
zabraňují namotávání materiálu a vynikají
větší pevností. Channel Monster dosahuje
vyšší míry zachycení pevných látek před
jejich vlastním drcením, což vede k lepší
ochraně následného zařízení a minimalizaci
dlouhodobých nákladů na údržbu.
MATERIÁLOVÉ PROVEDENÍ
Rotační bubnové česle: vysokopevnostní nerezová
ocel 304
Kanálový rám: ocel A-36 nebo nerezová ocel 304/316
Nože a podložky: tepelně zpracovaná legovaná ocel
4130, povrch rovnoměrně broušený a vytvrzený na
min. HRC 45-50
Hřídele: tepelně zpracovaná šestihranná ocel 4140
Koncová uložení, kryty a boční žebroví: tvárná
litina ASTM A536-77
Těsnicí plochy: karbid wolframu / karbid wolframu
Pružné prvky: Buna N®
V L A S T N O S T I / V Ý H O DY
Dvouhřídelový drtič
• Schopnost drcení široké škály pevných látek
oproti jednohřídelovým zařízením
• Dvě proti sobě rotující hřídele usměrňují
pevné látky směrem do středu drtiče
Bezhřídelové rotační bubnové česle - 2ks
• Nerezová ocel, s různými velikostmi otvorů
(včetně 6 mm)
Varianty nožů
• Různé kombinace zubů podle potřeb
konkrétní aplikace
Těsné spojení mezi česlemi a drtičem
• Zajišťuje vysokou míru zachycení pevných
látek před jejich rozdrcením
Vychylovač toku u ložisek
• Odklání pevné látky mezi nože a zároveň
chrání soupravy ložisek a těsnění od štěrku
a kamení
Spodní kryt s nízkým profilem
• Zlepšuje kapacitu drcení při nízkém
průtoku využitím větší plochy řezací kazety
Horní dotahování řezací kazety
• Zajišťuje bezproblémovou údržbu bez
nutnosti vyjmout zařízení z kanálu
Jednoduchá a flexibilní montáž
• Zařízení lze uzpůsobit pro většinu
kanálových aplikací s malými nebo
žádnými stavebními úpravami
Mechanické těsnění
• Do 6 bar přetlaku
• Bez nutnosti čistit těsnění a seřizovat
jeho těsnost
CHANNEL MONSTER®
5
3
DOUBLE DRUM
4
1
2
2
1
3
ROZMĚRY
MIN.
HLOUBKA
KANÁLU
760
4
5
Pevné látky připlouvají do Channel Monsteru
v odpadní vodě.
Pevné látky jsou zachyceny na rotujících
bubnových česlích a dopraveny k nožům
za účelem zmenšení jejich velikosti.
Většina protékající odpadní vody a pevných látek,
které jsou dostatečně malé, aby pronikly nerezovými rotujícími bubnovými česlemi, může volně
pokračovat dále ve směru toku.
Větší pevné látky procházejí řezacími noži, kde
se zmenší jejich velikost.
Rozdrcené pevné látky mohou pokračovat dále
ve směru toku.
VARIANTY POHONU
Elektromotor: 2,2 kW nebo 3,7 kW
Ponorný motor: 2,2 kW nebo 3,7 kW
Hydraulický pohon: 11,2 kW
Prodloužená hřídel: jednotlivé kusy prodloužení
v délkách 152 mm
Specifikace pro Channel Monster
Model
A
(mm)
B
(mm)
C
(mm)
D
(mm)
H
(mm)
J
(mm)
W
Min. šířka
kanálu (mm)
Max průtok
(m3/h)
Hmotnost
(kg)
CDD1810
1521
775
578
552
660
225
762
792
624
CDD2410
1664
918
733
552
864
327
762
1084
664
CDD3210
1864
1118
933
552
1067
429
762
1496
698
CDD4010
2064
1318
1130
552
1245
518
762
1909
732
CDD5010
2318
1572
1384
552
1499
645
762
2449
778
CDD6010
2581
1835
1648
552
1727
759
762
3014
834
CDD2416
1664
918
733
645
864
327
1067
1935
891
CDD3216
1864
1118
933
645
1067
429
1067
2598
993
CDD4016
2064
1318
1130
645
1245
518
1067
3257
1038
CDD5016
2318
1572
1384
645
1499
645
1067
4111
1095
CDD6016
2581
1835
1648
645
1727
759
1067
5000
1152
CDD3220
1864
1118
933
705
1067
429
1372
3709
1004
CDD4020
2064
1318
1130
705
1245
518
1372
4610
1038
CDD5020
2318
1572
1384
705
1499
645
1372
5775
1118
CDD6020
2581
1835
1648
705
1727
759
1372
6986
1186
CDD8020
3086
2340
2153
705
2286
692
1372
9311
1367
CDD9020
3342
2596
2408
705
2515
768
1372
10487
1447
ZAŘÍZENÍ
JWC International
Unit 15, Daneside Business Park
River Dane Road
Congleton, Cheshire CW12 1UN
United Kingdom
Tel: +44 (0) 1260 277047
Fax: +44 (0) 1260 277557
E-mail: [email protected]
Headquarters
Costa Mesa, CA 92626
USA
Tel: +1 949-833-3888
Fax: +1 949-833-8858
l
P RO D E J
l
S E RV I S
Autorizovaný dodavatel:
K&H KINETIC a.s.
Zlatnická 33, 339 01 Klatovy
Tel.: 376 356 111 Fax: 376 322 771
E-mail: [email protected]
www.kh-kinetic.cz
www.jwci.co.uk
JWC, JWC Environmental and logo are registered trademarks. Auger Monster and Logo are registered trademarks. Muffin Monster and Logo are registered trademarks. Auger Monster and Logo are registered trademarks. Mini Monster and Logo are registered trademarks. This equipment is covered
by one or more United States patents: 4,046,324; 4,253,713; 4,482,194; 4,702,422; 4,707,150; 4,919,346; 5,060,872; 5,320,286; 5,333,801; 5,354,004;
5,478,020; 5,505,388; 5,593,100; 6,176,443; 09/228,682. Other patent applications and foreign patents are pending.
© Copyright JWC Environmental 2004
Bulletin no. D500-CZ 2004
