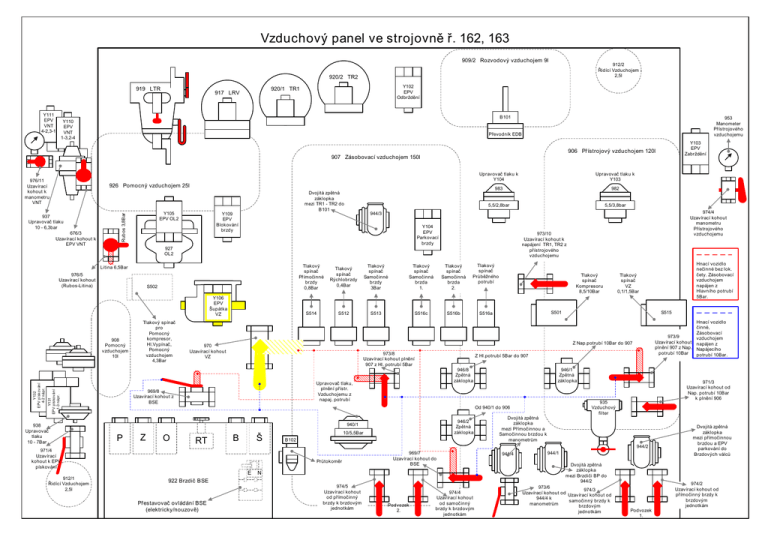

Vzduchový panel ve strojovně ř. 162, 163

Vzduchový panel ve strojovně ř. 162, 163
909/2 Rozvodový vzduchojem 9l
912/2
Řidící Vzduchojem
2,5l
920/2 TR2
919 LTR
Y111
EPV
VNT
4-2,3-1
Y102
EPV
Odbrždění
920/1 TR1
917 LRV
B101
Y110
EPV
VNT
1-3,2-4
953
Manometer
Přístrojového
vzduchojemu
Převodník EDB
Y103
EPV
Zabrždění
906 Přístrojový vzduchojem 120l
907 Zásobovací vzduchojem 150l
976/11
Uzavírací
kohout k
manometru
VNT
676/3
Uzavírací kohout k
EPV VNT
Y105
EPV OL2
Rubos 3,8Bar
937
Upravovač tlaku
10 - 6,3bar
Upravovač tlaku k
Y103
Dvojitá zpětná
záklopka
mezi TR1 - TR2 do
B101
983
982
Y109
EPV
Blokování
brzdy
5,5/2,8bar
5,5/3,8bar
Y104
EPV
Parkovací
brzdy
Litina 6,5Bar
S502
Y106
EPV
Šupátka
VZ
908
Pomocný
vzduchojem
10l
Tlakový
spínač
Rýchlobrzdy
0,4Bar
Tlakový
spínač
Samočinné
brzdy
3Bar
Tlakový
spínač
Samočinná
brzda
1.
Tlakový
spínač
Samočinná
brzda
2.
Tlakový
spínač
Průběžného
potrubí
S514
S512
S513
S516c
S516b
S516a
Tlakový
spínač
Kompresoru
8,5/10Bar
S501
Upravovač tlaku,
plnění přístr.
Vzduchojemu z
napaj. potrubí
946/2
Zpětná
záklopka
940/1
Z
O
RT
B
Š
10/5,5Bar
B102
971/3
Uzavírací kohout od
Nap. potrubí 10Bar
k plnění 906
935
Vzduchový
filter
Dvojitá zpětná
záklopka
mezi Přímočinnou a
Samočinnou brzdou k
manometrům
944/2
Průtokoměr
E
969/7
Uzavírací kohout do
BSE
N
922 Brzdič BSE
Přestavovač ovládání BSE
(elektricky/nouzově)
Hnací vozidlo
činné,
Zásobovací
973/9
vzduchojem
Uzavírací kohout napájen z
plnění 907 z Nap. Napájecího
potrubí 10Bar
potrubí 10Bar.
946/1
Zpětná
záklopka
Od 940/1 do 906
P
S515
Z Hl.potrubí 5Bar do 907
946/8
Zpětná
záklopka
974/5
Uzavírací kohout
od přímočinný
brzdy k brzdovým
jednotkám
Podvozek
2.
974/4
Uzavírací kohout
od samočinný
brzdy k brzdovým
jednotkám
944/4
Hnací vozidlo
nečinné bez lok.
čety. Zásobovací
vzduchojem
napájen z
Hlavního potrubí
5Bar.
Tlakový
spínač
VZ
0,1/1,5Bar
Z Nap.potrubí 10Bar do 907
973/8
Uzavírací kohout plnění
907 z Hl. potrubí 5Bar
971/4
Uzavírací
kohout k EPV
pískování
912/1
Řidící Vzduchojem
2,5l
973/10
Uzavírací kohout k
napájení TR1, TR2 z
přístrojového
vzduchojemu
Tlakový
spínač
Přímočinné
brzdy
0,8Bar
970
Uzavírací kohout
VZ
969/8
Uzavírací kohout z
BSE
Y131
EPV pískování
1-3 nápr.
938
Upravovač
tlaku
10 - 7Bar
Tlakový spínač
pro
Pomocný
kompresor,
Hl.Vypínač,
Pomocný
vzduchojem
4,3Bar
974/4
Uzavírací kohout
manometru
Přístrojového
vzduchojemu
944/3
927
OL2
976/5
Uzavírací kohout
(Rubos-Litina)
Y132
EPV pískování
4-2 nápr.
Upravovač tlaku k
Y104
926 Pomocný vzduchojem 25l
944/1
Dvojitá zpětná
záklopka
mezi Brzdiči BP do
944/2
973/6
974/3
Uzavírací kohout od
Uzavírací kohout od
944/4 k
samočinný brzdy k
manometrům
brzdovým
jednotkám
Podvozek
1.
Dvojitá zpětná
záklopka
mezi přímočinnou
brzdou a EPV
parkování do
Brzdových válců
974/2
Uzavírací kohout od
přímočinný brzdy k
brzdovým
jednotkám
