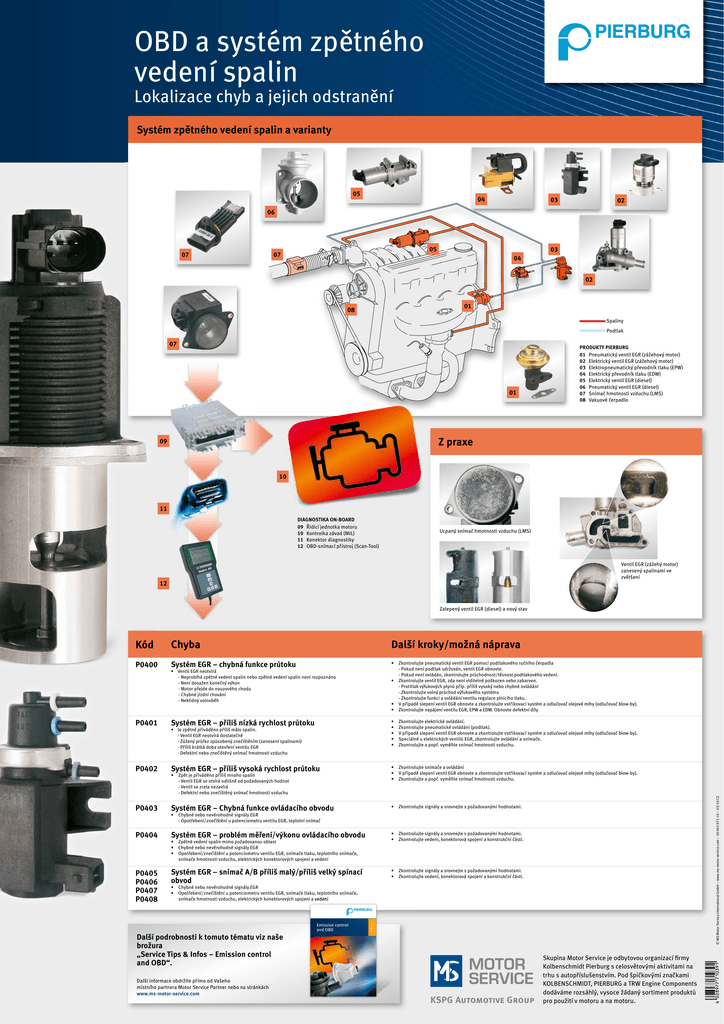

OBD a systém zpětného vedení spalin

OBD a systém zpětného
vedení spalin
Lokalizace chyb a jejich odstranění
Systém zpětného vedení spalin a varianty
05
04
03
02
06
07
05
07
03
04
02
01
08
Spaliny
Podtlak
07
01
PRODUKTY PIERBURG
01 Pneumatický ventil EGR (zážehový motor)
02 Elektrický ventil EGR (zážehový motor)
03 Elektropneumatický převodník tlaku (EPW)
04 Elektrický převodník tlaku (EDW)
05 Elektrický ventil EGR (diesel)
06 Pneumatický ventil EGR (diesel)
07 Snímač hmotnosti vzduchu (LMS)
08 Vakuové čerpadlo
Z praxe
09
10
11
DIAGNOSTIKA ON-BOARD
09 Řídicí jednotka motoru
10 Kontrolka závad (MIL)
11 Konektor diagnostiky
12 OBD-snímací přístroj (Scan-Tool)
Ucpaný snímač hmotnosti vzduchu (LMS)
Ventil EGR (zážehý motor)
zanesený spalinami ve
zvětšení
12
Zalepený ventil EGR (diesel) a nový stav
P0402
P0403
P0404
P0405
P0406
P0407
P0408
Systém EGR – chybná funkce průtoku
•
•
•
Zkontrolujte pneumatický ventil EGR pomocí podtlakového ručního čerpadla
- Pokud není podtlak udržován, ventil EGR obnovte.
- Pokud není ovládán, zkontrolujte průchodnost/těsnost podtlakového vedení.
Zkontrolujte ventil EGR, zda není viditelně poškozen nebo zabarven.
- Protitlak výfukových plynů příp. příliš vysoký nebo chybné ovládání
- Zkontrolujte volný průchod výfukového systému
- Zkontrolujte funkci a ovládání ventilu regulace plnicího tlaku.
V případě slepení ventil EGR obnovte a zkontrolujte vstřikovací systém a odlučovač olejové mlhy (odlučovač blow-by).
Zkontrolujte napájení ventilu EGR, EPW a EDW. Obnovte defektní díly
Systém EGR – příliš nízká rychlost průtoku
•
•
•
•
•
Zkontrolujte elektrické ovládání.
Zkontrolujte pneumatické ovládání (podtlak).
V případě slepení ventil EGR obnovte a zkontrolujte vstřikovací systém a odlučovač olejové mlhy (odlučovač blow-by).
Speciálně u elektrických ventilů EGR, zkontrolujte ovládání a snímače.
Zkontrolujte a popř. vyměňte snímač hmotnosti vzduchu.
Systém EGR – příliš vysoká rychlost průtoku
•
•
•
Zkontrolujte snímače a ovládání
V případě slepení ventil EGR obnovte a zkontrolujte vstřikovací systém a odlučovač olejové mlhy (odlučovač blow-by).
Zkontrolujte a popř. vyměňte snímač hmotnosti vzduchu.
Systém EGR – Chybná funkce ovládacího obvodu
•
Zkontrolujte signály a srovnejte s požadovanými hodnotami.
Systém EGR – problém měření/výkonu ovládacího obvodu
•
•
Zkontrolujte signály a srovnejte s požadovanými hodnotami.
Zkontrolujte vedení, konektorová spojení a konstrukční části.
Systém EGR – snímač A/B příliš malý/příliš velký spínací
obvod
•
•
Zkontrolujte signály a srovnejte s požadovanými hodnotami.
Zkontrolujte vedení, konektorová spojení a konstrukční části.
• Ventil EGR neotvírá
- Neprobíhá zpětné vedení spalin nebo zpětné vedení spalin není rozpoznáno
- Není dosažen konečný výkon
- Motor přejde do nouzového chodu
- Chybné jízdní chování
- Neklidný volnoběh
•
• Je zpětně přiváděno příliš málo spalin.
- Ventil EGR neotvírá dostatečně
- Zúžený průřez způsobený znečištěním (zanesení spalinami)
- Příliš krátká doba otevření ventilu EGR
- Defektní nebo znečištěný snímač hmotnosti vzduchu
•
•
•
•
•
•
•
Zpět je přiváděno příliš mnoho spalin
- Ventil EGR se otvírá odlišně od požadovaných hodnot
- Ventil se zcela nezavírá
- Defektní nebo znečištěný snímač hmotnosti vzduchu
© MS Motor Service International GmbH – www.ms-motor-service.com – 50 003 971-10 – 03/10 CZ
P0401
Další kroky/možná náprava
Chybné nebo nevěrohodné signály EGR
- Opotřebení/znečištění u potenciometru ventilu EGR, teplotní snímač
Zpětné vedení spalin mimo požadovanou oblast
Chybné nebo nevěrohodné signály EGR
Opotřebení/znečištění u potenciometru ventilu EGR, snímače tlaku, teplotního snímače,
snímače hmotnosti vzduchu, elektrických konektorových spojení a vedení
Chybné nebo nevěrohodné signály EGR
Opotřebení/znečištění u potenciometru ventilu EGR, snímače tlaku, teplotního snímače,
snímače hmotnosti vzduchu, elektrických konektorových spojení a vedení
Další podrobnosti k tomuto tématu viz naše
brožura
„Service Tips & Infos – Emission control
and OBD“.
Emission control
and OBD
Další informace obdržíte přímo od Vašeho
místního partnera Motor Service Partner nebo na stránkách
www.ms-motor-service.com
