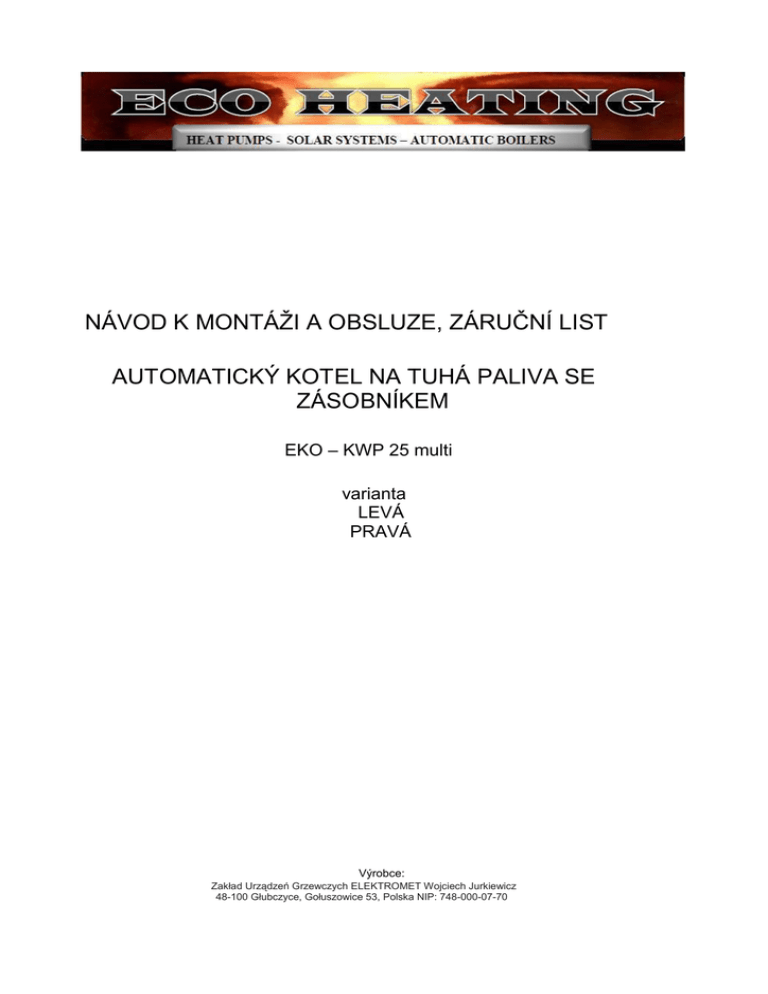

NÁVOD K MONTÁŽI A OBSLUZE, ZÁRUČNÍ LIST
AUTOMATICKÝ KOTEL NA TUHÁ PALIVA SE
ZÁSOBNÍKEM
EKO – KWP 25 multi
varianta
LEVÁ
PRAVÁ
Výrobce:
Zakład Urządzeń Grzewczych ELEKTROMET Wojciech Jurkiewicz
48-100 Głubczyce, Gołuszowice 53, Polska NIP: 748-000-07-70
OBSAH:
1. VYUŽITÍ.............................................................................................................. ..............3.
2. TECHNICKÉ ÚDAJE.....................................................................................................3, 4
3. POPIS KOTLE......................................................................................................4, 5, 6, 7
4. UMÍSTĚNÍ A INSTALACE KOTLE V KOTELNĚ...........................................................8, 9
5. SPUŠTĚNÍ KOTLE..........................................................................................9, 10, 11, 12
6. PROVOZ A ÚDRŽBA KOTLE...................................................................................13, 14
7. POUŽITÍ MÍSÍCÍCH VENTILU............................................................................14, 15, 16
8. VYLOUČENÍ KOTLE Z PROVOZU.................................................................................17
ODPADY POCHÁZEJÍCÍ Z ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ:
S tímto produktem se nesmí zacházet jako s domácím odpadem. Zabezpečení řádné
likvidace pomáhá chránit životní prostředí. S cílem získat podrobnější informace o
RECYKLACI tohoto výrobku kontaktujte poskytovatele likvidace odpadů nebo prodejnu,
ve které jste výrobek zakoupili.
Výrobce ELEKTROMET nabízí a doporučuje použití třícestných a čtyřcestných ventilů pro zvýšení
ekonomičnosti a efektivnosti kotle EKO-KWP.
POZNÁMKA: Výrobce si vyhrazuje právo eventuálně provádět konstrukční změny na kotli bez
nutnosti zahrnout je do tohoto návodu.
2
1.) Využití:
Kotel EKO-KWP 25 multi je kotel konstruován pro vodní centrální vytápění rodiných, bytových a nebytových
domů, menší střediska, dílny v otevřeném systému, s odpovídajícími podmínkami bezpečnosti v souladu s
požadavky příslušných norem.
Výhody kotle:
- Možnost spalování různých druhů uhlí a biomasy,
- Vysoká energetická účinnost,
- Ekonomický provoz
- Mechanické podávání paliva,
- Automatický provoz na základě naprogramované řídicí jednotky s možností připojení čidla TUV
(ve výbavě kotle) a pokojovým termostatem.
- Jednoduchý a snadný provoz a údržbu,
- Nízké emise škodlivých látek.
2.) Technické údaje:
Kotel je určen pro spalování: uhlí typu 31,2 frakce 5-25 mm (ořech2) s doporučenou kalorickou hodnotou ok.
27MJ/Kg (min. 23MJ/Kg), vlhkost max 15%, zapopelněné max 10%.,dřevěné pelety ø 6 nebo 8 mm (DIN
51731), (kali) jemný, suchý uhelný prach(vlhkost <20%), pelety ze slámy, pelety ze slunečnice a ovse a další
biomasu zrnitosti, která umožní přikládání ze zásobníku pomocí šneku a spalování na retortě.
Doporučené parametry pro spalování paliva v kotli:
Černé uhlí (ořech2): - Zrnitost 5 - 25 mm, max. zapopelnění 10%, s kalorickou hodnotou > 23 MJ / kg, max.
vlhkostí 15%
Hnědé uhlí (ořech2): - Zrnitost 10 - 20 mm, max.zapopelnění 10%, s kalorickou hodnotou >19 MJ/ kg, max.
vlhkostí 15%
Uhelný prach: - Zrnitost 0 až 10 mm, max.zapopelnění 10%, s kalorickou hodnotou > 23 MJ / kg, max.
vlhkostí 20%
Dřevěné pelety: Granulace: ø 6 nebo 8 mm, max.zapopelnění 0,5%, s kalorickou hodnotou > 18 MJ / kg,
max. vlhkostí 10%
Pelety ze slámy: Granulace asi o ø10 mm, max.zapopelnění 7%, s kalorickou hodnotou > 18MJ/kg - vlhkost
Max. 8%
Pelety ze slunečnice: Granulace ø 6 nebo 8 mm, max.zapopelnění 6%, s kalorickou hodnotou > 17 MJ / kg max. vlhkost. 10%
3
Tabulka č. 1
4
m.j.
Parametr
EKO-KWP 25 multi
Druh paliva
Černé
uhlí
Nominální tepelný výkon
kW
Hněd
é uhlí
Uhelný
prach
Pelet
y ze
słám
y
Dřevěn
é pelety
Pelety
ze
slunečn
ice
24
23
14
16
24
22
19
7,5-24
7 -23
4,5-14
5-16
7,5-24
6,5-22
6-19
Rozsah regulace výkonu
kW
Účinnost spalování
%
ok. 90
Velikost tepelného výměníku
m²
2,8
Třída
3
Teplota spalin
°C
160 ÷ 250
Hmotnost kotle bez vody
kg
410
Povrch tepelného výměníku
dm³
108
Vnější průměr kouřovodu
mm
160
Doporučený průměr kouřovodu
cm
20 x 20
Otvor zásypu zásobníku
mm
490x 645
Objem zásobníku
dm³
200
Max. pracovní tlak
bar
2,5
Doporučená pracovní teplota vody
°C
65
Max. / min. teplota vody
°C
85/35
mbar
0,1 ÷ 0,25
Požadovaný komínový tah
Přípojky kotle
Horká voda
G ven.1½”-
(výstup)
Ochlazená voda
G vnit. ½”
Výpusť
Elektrické připojení
Elektrický příkon
(ventilátor+podavač)
1 ks , G vnit. 1” – 2 ks
G ven. 1 ½” – 1 ks
(vstup)
1~230V/50Hz TN-S
W
170
3.) Popis kotle
3.1. Konstrukce
Kotel s vodním pláštěm (1), spolu s tepelným výměníkem (2) je svařena z ocelového plechu o tloušťce 4 a 5
mm. Palivo je dodáváno do kotle přes šnekový dopravník (3) poháněný elektromotorem (4) z uzavřeného
zásobníku (5) (uzavíratelné těsnící víko). Zásobník se nachází na pravé nebo levé straně korpusu.
Spalování paliva probíhá ve spodní části spalovací komory retorty litiny žlabu (6) s otvory, kterými je přes mix
(11) přívod vzduchu ventilátorem (7). Pro správnost spalování a ochranou tepelného výměníku před přímým
plamenem, je nad roštem umístěn deflektor (8). V horní části výměníku tepla se skládá ze tří horizontálních
komor s vhodně tvarovanými spalinovými kanály, regulátor tahu (10) a turbulátory (9) zvyšuje odvod tepla z
kouřových plynů. Kouřovod (15) regulační klapka (14) Přívody a vývody vody (17) a (18) jsou umístěny na
zadní straně kotle. Přední část kotle je vybavena třemi dvířky (13) umožňující snadný přístup k vnitřku kotle
pro jeho zapálení, čištění a odstraňování popela z popelníku (12). Pod kouřovodem, přední stěnou míchače
a ve šnekovém potrubí podavače jsou dodatečné kontrolní víka(16) pro čištění těchto prostor. Pro snížení
ztrát tepla je celé tělo kotle a dodatečné dveře revizní klapky zabezpečené minerální izolací (19). Venkovní
5
Pelety
z ovse
plášť kotle je vyrobený z ocelové desky lakované odolnou práškovou barvou. Kotel je řízen automaticky
mikroprocesorovým regulátorem REG-09, který se nachází v ovládacím panelu (21) na horní desce.
Schéma konstrukce kotle je znázorněno na obr. 1, Zobrazení ovládacího panelu obr. 2. a svorkovnice na obr.
3.
Konstrukce kotle obr.1.
Rozměry:
A - 1280 mm
H – 1200 mm
B – 980 mm
C – 970 mm
D – 590 mm
F – 80 mm
G – 580 mm
I – 1130 mm
1 - korpus kotle, 2 - výměník tepla, 3 - šnekový dopravník, 4 - převodový motor, 5 – zásobník paliva,
6 – koryto retorty, 7 - ventilátor, 8 - deflektor, 9 - turbulátory, 10 – regulátor tahu, 11 - mix; 12 - popelník,
13 - dveře, 14- regulační klapka, 15 - kouřovod, 16 – Kontrolní víka, 17 - výstup topné vody do
systému(centrální vytápění, výstup ohřevu TUV, vystup pro bezpečnostní systém - expanzní nádoba),
18 - přípojky zpětné topné vody, 19 - minerální izolace, 20 - Plášť kotle a zásobníku; 21 - ovládací panel,
22 - odvětrání, 23 - svorkovnice, 24 – Bezpečnostní závlačka, 25 - hák na nastavení turbulátorů, 26 - výpusť,
27 - termostatický ventil, 28 - jímka snímače trubice jednocestného termostatického ventilu, 29 - teplotní
čidlo podavače
Ovládací
6
panel obr.2
1 – Tělo panelu, 2 - typ ovladače REG 09, 3 – pojistka 2A, 4 - STB bezpečnostní termostat,
5 – termomanometr, 6 - hlavní vypínač
Svorkovnice obr.3
- napájení 230V/50Hz s pojistkou 2A
- oběhové čerpadlo
- čerpadlo teplé užitkové vody
- čerpadlo centrálního vytápění
- ventilátor
- čidlo podavače
- podavač
- čidlo teplé užitkové vody
- pokojový termostat
3.2. Řízení a zabezpečení
Kotel je vybaven mikroprocesorovým regulátorem REG-09, který reguluje práci kotle, řídí podavač paliva,
ventilátor, čerpadel na základě údajů:
- Čidlo teploty topné vody na výstupu z kotle;
- Snímač teploty (nachází se na kotelním zařízení);
- Pokojového termostatu (je možné připojit)
- Teplotní čidlo a bezpečnostního termostatu podavače paliva
- Programové tovární nastavení a nastavení ze strany uživatele
Přesný popis údržby a provozu regulátoru REG-09 je uveden v následujícím textu.
Bezpečnostní termostat tzw.STB (4) podle obrázku 2, je umístěn v ovládacím panelu a další ochrana
proti přehřátí kotle, proti přehřátí odstaví ventilátor a podavač paliva, zabrání přístupu vzduchu a paliva.(do
doby ručního přepnutí STB). Výrobce nastavuje teplotu termostatu na 95 ° C, což je asi o 10 ° C vyšší, než
je přípustné nastavit teplotu kotle. Po vypnutí kotle bezpečnostním termostatem je možné jeho zapnutí
pouze až se kotel ochladí na teplotu nižší než 85 º C (což je signalizováno tím, že zobrazuje aktuální teplotu
kotle, místo dvou čárek, které se objeví, když teplota překročila 85 ° C). Aby bylo možné znovu připojit STB,
na krabičce odstraňte plastový kryt a za pomocí izolovaného šroubováku, stiskněte tlačítko, dokud neuslyšíte
výrazné cvaknutí.
Pokaždé, když se vypne STB by měla být důkladně prozkoumána a zjištěna příčina přehřívání kotle a
teprve po odstranění znovu připojit STB.
Teplotní čidlo (29) podle obr. 1 na trubce šnekového podavače - v případě prohořívání paliva do
7
podavače (tepla), čidlo vysílá signál do řídicí jednotky kotle, což opět vypne ventilátor spalovacího vzduchu a
nutí podavač pro odvod tepla ze zásobníku do komory spalování. Tato ochrana funguje pouze tehdy, pokud
je kotel pod napětím.
Jednostranný termostatický ventil (27) podle obr. 1 chrání proti zpětnému plameni do podavače paliva
zalitím paliva vodou v případě nadměrného zvýšení teploty. Je-li teplota v systému přívodu paliva vyšší než
95 ° C ± 2 ° C pustí ventil odpovědné množství vody k hašení požáru. Jímka snímače trubice jednocestného
termostatického ventilu (28) podle obr. 1 je umístěna na trubce šnekového podavače.
Závlačka ø 5 mm - se nachází na konci hřídele šneku. Blokování způsobuje přestřihnutí závlačky zajištění
motoru a zařízení před poškozením.
3.3. Kotel obsahuje ( při rozbalení)
- Montážní a provozní návod společně s záručním listem na kotel.
- Záruční karty na motor s převodovkou a ventilátoru
- Termostatický ventil jednocestný - 1 ks,
- Snímač teploty a kapilární teploměr - 1 ks,
- Kabel (3bm) - 1 ks,
- Kabeláž k čerpadlům (3bm) - 3 ks,
- Turbulátory spalin - 4 ks
- Popelník - 1ks,
- Imbusový klíč 8 - 1 ks,
- Škrabky a náčiní pro čištění kotle a retorty – 3 ks
- Hák k založení turbulátorů - 1ks
- Závlačky Ø5 x 70 (na zajištění šneku) - 2 ks
- Pojistka 2A - 2 ks
- Závitové nožky - 4 ks
POZNÁMKA: Výrobce si vyhrazuje právo provádět změny v konstrukci kotle
jeho aktualizaci, aniž by museli zahrnout je v této příručce.
4.) Umístění a instalace kotle v kotelně
Kotel, jako pevné zařízení na spalování paliva, musí být instalován v souladu s platnými předpisy, nejlépe
autorizovanou instalační firmou, která je zodpovědná za správnou instalaci kotle umožňující bezpečný a
bezproblémový provoz v souladu se záručními podmínkami. Vzhledem k zařízení s mikroprocesorovým
regulátorem a další elektroniku k řízení a provozu kotle je instalace kotle možná pouze v místnosti s pozitivní
teplotou. Také vsypáním promrzlého paliva do zásobníku by mohlo způsobit momentální vypnutí kotle,
čidlem teploty na rouře šnekového zásobníku, jeli jeho teplota nižší než 0°C.
Instalace kotle musí být provedena v rámci projektu:
a) montáž ústředního topení.
Je důležité udržovat bezpečnou vzdálenost od hořlavých materiálů.
b) elektrických sítí. Kotel je určen pro připojení napětí 230V/50Hz.
c) komínu. Připojení kotle do komína lze provést jen po revizi komína oprávněnou osobou.
Požadovaný tah komína: 0,1 - 0,25 mbar (10 až 25 Pa).
d) instalace topných těles
4.1. Nastavení kotle.
A) Kotel se zásobníkem postavte na tepelně izolační podklad minimálně o 2cm větší než je půdorys
8
kotle včetně zásobníku. Je-li kotel umístěn ve sklepě, doporučujeme jej umístit na pevný (né dřevěný)
stupínek o výšce 5-10 cm. Kotel by měl být v rovině se správně nastavenou šroubovou nožičkou podpory
zásobníku. Pro správné vyrovnání kotle slouží 4 závitové nohy dodávány společně s kotlem, které lze
našroubovat do závitových otvorů ve spodní části kotle (obr. 4)
Obr.4 ustavení kotle
B) Kotel by měl být umístěn v
souladu s projektem kotelny s
možností pohodlným přístupem
ke kotli během provozu a jeho
čištění. Z tohoto důvodu je vhodné, aby minimální vzdálenost od zadní stěny byla 50 cm, od boční stěny na
straně zásobníku asi 100 cm (umožňuje odstranit šroubovici podavače), na boční stěně na straně kotle cca
40 cm, z čela kotle cca 100 cm.
C) Další doporučení:
- Výška stropu v kotelně by měla být nejméně 2,2 m, u stávající stavby je výška stropu kotelny 1.9 m s
dostatečným odvětráním, ventilace.
- Přívod vzduchu pro větrání by měl být proveden pomocí průřezu neuzavřeného otvoru nejméně o velikosti
200 cm ² a to v minimální výšce 1m nad úrovní podlahy. Ventilátor odsávání by měl být proveden
s nehořlavého materiálu s minimálním průřezem 14 x 14 cm od stropu kotelny. Odsávací potrubí od
ventilátoru by mělo být odvedeno nad střechu budovy. Na ventilaci nesmí být uzamykatelné části potrubí.
- Průměr komínu by neměl být menší než 20 x 20 cm,
Palivo: Dokonalé a účinné spalování zajistí palivo s minimální vlhkostí. Palivo by měly být uloženo ve
sklepě, nebo alespoň pod střechou. Nepoužívejte promrzlé a vlhké palivo.
Vzdálenost mezi kotlem a skladovaným palivem by měla být minimálně 1 m nebo palivo může být umístěno
v jiné místnosti.
Poznámka: Montáž ústředního topení připojená na kotel musí být vybavena vypouštěcím ventilem,
který musí být v nejnižším místě instalace a co nejblíže ke kotli.
4.2 Instalace kotle
Ústřední topení, otevřené
Montáž otevřeného systému ústředního topení by měla být v souladu s požadavky platných norem!
Ústřední topení, uzavřené
Montáž uzavřeného systému ústředního topení by měla být v souladu s požadavky platných norem!
Kotel instalován v uzavřeném systému, musí být vybaven přetlakovým ventilem otevírací tlak max.2, 5 barů,
a termoventilem zajišťující nadměrné teplo v potrubí, jako je například dvoucestný ventil DBV1, obr. 5 (Musí
být nainstalován v souladu s pokyny výrobce ventilu). Vzhledem k tomu, že DBV-1 ventil je schválen pro
použití ve vodním zařízení do 6 bar, v případě vyššího tlaku před ventilem, je zapotřebí před tento ventil
nainstalovat redukční ventil, který snižuje tlak pod 6 bar. Minimální požadovaný pracovní tlak v síti: 2 bary.
Na trysce od studené vody, nainstalujte filtr pevných částic (sítko).
Jestliže teplota topné vody překročí mezní hodnotu, následuje současný průtok teplé vody a studené vody.
Obr.5 Schéma dvoucestný termostatický ventil DBV1
9
studená voda
výstup
do instalace UT
kotel
kulový ventil
filtr pevných částic
výpusť do
kanalizace
bezpečnostní ventil
čerpadlo
vstup z instalace UT
Velmi důležitá je volba správné expanzní nádoby. Její objem závisí na kapacitě topného systému.
V případě příliš malé expanzní nádoby, kde při nárůstu teploty stoupá i tlak v kotle (i v celé topné instalaci
připojené ke kotli), může být nárůst tlaku nad 2,5 baru. To způsobí vypuštění teplé vody přes pojistný ventil
před otevřením bezpečnostního ventilu pro chlazen kotle. Použití bezpečnostních ventilů pro tlak vyšší než
2,5 bar je zakázané z důvodu nebezpečí poškození kotle. Správný chod pojistného ventilu musí být
pravidelně kontrolovaný na základě pokynů výrobce ventilu
Instalace jednocestného termostatického ventilu:
Obr.6
27 - termostatický ventil
28 - Teplotní čidlo jímky trubice
29 - šroub
Termostatický ventil zabraňuje zpětnému toku do zásobníku paliva plamene spotřebou paliva úniku ze
zásobníku, pokud teplota stoupne v metru podavače nad 95 ° C. Ten by měl být namontován na trubku zadní
stěně dna zásobníku a připojen na vodovod (v souladu s pokyny ventilu), kterým se ventil termostatické
hlavice nastaví na průtok cca 5 l / min. Kapilární termostat odstraňte z jímky a vložte trubku (28) podle obr.
6 a pečlivě zajistit upínacím šroubem (29) v závislosti na Obr.6..
5. Spuštění kotle
Spuštění kotle by mělo být provedeno instalatérem, servisním technikem nebo uživatelem po
pečlivém prostudování návodu k obsluze kotle, regulátoru a podmínkami záruky.
5.1. Kontrola činnosti před prvním a dalším spuštěním kotle
a) Před začátkem provozu kotle musí být systém ústředního topení naplněný vodou. Voda v topném
systému musí být čistá, bez přídavných látek jako jsou olej, rozpouštědla a jiné agresivní chemikálie. Voda
nemůže být „tvrdá“ (s obsahem vápenatých solí). Pokud je tvrdá, musí být chemicky změkčena až do 7O DH
(německé stupně).
Doporučuje se, aby před naplněním upravenou vodou byla instalace propláchnuta čistou vodou a byly
odstraněny všechny znečišťující látky, které by mohli ovlivnit provoz kotle.
Topný systém s otevřenou expanzní nádobou umožňuje přímý kontakt topného systému se vzduchem, tedy
v průběhu topné sezóny se voda odpařuje.
V době topné sezóny je nutné dodržovat konstantní objem vody v systému a dbát na to, aby byl systém
odvzdušněný. Voda v kotli a topném systému (instalaci) se nesmí vyměňovat, pokud si to nevyžádá oprava
nebo modernizace zařízení. Vypouštěním vody ze systému a jejím doplňováním se zvyšuje nebezpečí
koroze a tvorby vodního kamene.
Pokud je nutné doplnit vodu v topném systému (instalaci), je možné tak činit jen pokud je kotel
10
vychladnutý, aby nedošlo k poškození ocelového výměníku.
b) Odvzdušnit topný systém;
c) Zkontrolovat, že je namontovaný deflektor;
d) Provést kontrolu těsnosti topného systému;
e) Provést kontrolu připojení na komín - otevřenost regulační klapky;
f) Provést kontrolu mísiče - zapnout ventilátor .
V průběhu kontroly musí být ověřené povrchy styku:
ventilátoru s boční stěnou kotle
prostor okolo otvoru pro čištění mísiče
rošt s mísičem
g) Provést kontrolu připojení do el. sítě - zemnící kolík zásuvky by měl být na vrcholu, a fáze by měly být
připojeny k levému otvoru;
h) Provést kontrolu množství vody v instalaci ústředního topení;
i) Překontrolovat, zda je ventil mezi kotlem a topným systémem otevřený;
j) Provést kontrolu správnosti činnosti oběhového čerpadla;
k) Naplnit kotel palivem.
Před opětovným spuštěním do provozu je nutné překontrolovat průchodnost kanálků vedoucí vzduch k
žárovišti (ohništi).
5.2. Uvedení kotle.
A. Zapněte napájení kotle hlavním vypínač na ovládacím panelu (po vložení kabelu se zástrčkou do zásuvky
s ochranným kolíkem PIN).
Na regulátoru REG-09 zvolit manuálním mód
Šnekový dopravník retorty naplnění palivem ("+" na ovládacím panelu – svítí kontrolka "podavač"). Na
ventilátoru nastavit clonu podle obr. 9
obr.8 roztápění
obr.9 nastavení clony ventilátoru
B. Na palivo v retortě dát dříví na podpal (např. papír, hobliny, suché kousky dřeva, kousky Pepa atp.) a
zapálit (obr. 8). Stiskněte tlačítko "-" na ovládacím panelu, aby ventilátor foukal (kontrolka „ventilátor“ svítí )
Vstupem do menu a nastavit rychlost ventilátoru na cca 6 - 8%, tak aby se oheň dobře rozhořel, zavřete
střední dvířka a po chvíli zkontrolujte plamen pootevřenými dvířky. Pokud je to nutné snižte rychlost
ventilátoru, nebo přiměřeně zacloňte ventilátor.
obr.10 příliš velké množství paliva
11
obr.11 správné spalování
Pak zavřete dveře a počkejte několik minut na rozhoření paliva. Po rozhoření paliva, zkontrolujte plamen
otevřenými dveřmi, a pokud je to nutné, zvýšením nebo snížením průtoku vzduchu nastavit rychlost
ventilátoru. Přepnutím do „AUTOMATICKÉHO MÓDU“ musíte počkat do doby, než se plamen rozšíří na
podstatnou část paliva, včetně chráněnou část retorty, viz obr. .11.
POZNÁMKA: Pokud je nastaven „ruční režim“, není možné současné začlenění ventilátoru a podavače ze
zásobníku. Proto, aby zapnout podavač při zapnutém ventilátoru, je nutné na chvíli vypnout ventilátor. Při
následném vypnutí podavače ventilátor znovu zapněte. V „automatickém režimu“ je ventilátor a podavač v
provozu současně.
Při podávání paliva malými porcemi kontrolujte správnost hoření a velikost plamene pootevřením dvířek. V
manuálním režimu regulátoru dosáhnout požadovanou teplotu kotle, "N" (np.65 º C) - kontrola teploty vratné
vody do kotle.
Po rozpálení paliva v retortě, můžete přepnout do automatického režimu (LED "AUTOMATIC" se rozsvítí),
nastavit otáčky ventilátoru tak, aby odpovídala množství paliva a spalovacích podmínek, aby nedošlo k
odsypávání nespáleného paliva z retorty, ani jeho nedopalků. a teplota spalin byla v rozmezí 160 ÷ 250 ° C.
Nastavit otáčky čerpadla ústředního topení tak, aby rozdíl teplot na instalaci přívodu vody a vratné vody byl
10 až 15 ° C.
Pro snadné doladění nastavení regulátoru je uvedené v tabulce 2. Znázorněné nastavení je tovární při
spalování různých druhů paliv. Nominální tepelný výkon kotle v automatickém režimu (s vysokou účinností a
dobrých parametrech zplodin splňující normu 3 a vyšší dle ČSN-EN 303-5:2002). Toto nastavení je uloženo
v ovladači REG-09 jako TOVÁRNÍ NASTAVENÍ. Kromě sedmi uvedených paliv, řídící jednotka REG-09
umožňuje uložení nastavení dalších 3-ch nastavení spalování vybrány a otestovány uživatelem. Tato
nastavení lze zadat pod čísly VIII, IX, X (název továrně vybraných paliv nelze změnit). Celkem, regulátor
REG-09 si pamatuje nastavení pro 10 druhů spalování.
Tab.2 Nastavení řídící jednotky ovladače REG-09 pro každý druh paliva, nastavení během testů v
továrně (v nastavení výrobcem):
Druh paliva
Černé uhlí - eko-hrášek
Hnědé uhlí - eko-hrášek
Suchý uhelný prach
Dřevěné peletky
Peletky ze slámy
Peletky ze slunečnice
Peletky z ovse
Otáčky
ventilátoru
%
20
20
15
20
15
35
20
Množství
podávaného
paliva %
20
30
8
40
30
50
40
Doba cyklu
podavače
s
60
60
60
30
60
40
60
Dosažený výkon
kW
C. Zkontrolujte provoz kotle v několika cyklech, „automatický režim“
D. Opětovná kontrola těsnosti kotle
E. Seznamte uživatele s obsluhou kotle
F. Zapsat informaci o spuštění kotle do záručního listu
6.) PROVOZ A ÚDRŽBA KOTLE
1. Je nezbytné zabezpečit pravidelné doplňování paliva a jeho důkladné prohoření. Pokud je v zásobního
málo paliva, musí být okamžitě doplněno. Je nutno dávat pozor na důkladné uzavření zásobního paliva
po naplnění!
2. Kapacita zásobníku a popelníku jsou přizpůsobeny k sobě navzájem. V této konstrukci kotle je palivo
úplně spáleno tehdy, když dosáhne okraje retorty. Popel klesne na dno popelníku. Spalovací komora se čistí
sama a v čase průměrného spalování ji stačí vyprazdňovat obden (je nutno použít ochranné rukavice).
3. Při nepřetržitém provozu kotle se doporučuje kotel jednou týdně vyčistit v oblasti výměny tepla, těla kotle
(boční stěny spalovací komory, horizontální přepážka výměníku, vířící lopatky spalin atd.). Při provozu se
znečišťuje povrch tepelného výměníku, což vede ke snížení účinnosti kotlů a zvyšuje spotřebu paliva.
Nezapomeňte vyčistit mísič (revizní kryt 16). Minimálně 1 hodinu před čištěním kotle vypnout hlavní vypínač.
4. Doporučuje se čistit motor podavače se spojkou a ventilátor zvenku. Uživatel nesmí odstranit kryt
ventilátoru! Tuto činnost může vykonávat pouze pracovník servisní služby! Čištění by mělo být
vykonáno suchou štětkou. Během těchto činností je nutno kotel odpojit od elektrické energie.
5. Pokud jsou v palivu kusy kamenů, kovu a dřeva, mohou zablokovat šnekový podavač. Motor je spojen se
šnekovým podavačem bezpečnostní závlačkou, která chrání motor proti přetížení. Pokud dojde k přetížení a
12
25
23
14
25
16
22
19
závlačka bude stržena, je nutno kotel vypnout, vysypat palivo z nádrže a odstranit překážku. Osu šneka
pomocí ocelových palic nastavit v takové pozici, aby otvory na ose šneka a spojky mohla být vložena nová
závlačka. Náhradní závlačky jsou součástí standardního vybavení. Kromě toho je motor podavače chráněn
pojistkou proti přetížení. UPOZORNĚNÍ: Před vykonáním těchto činností se ujistěte, že je kotel odpojený
od elektrického proudu (zástrčka odstraněny ze zásuvky).
6. Vzhledem k tomu, že ve spalovací komoře, když ventilátor pracuje, vzniká přetlak, měla by být
zabezpečená přesná těsnost kotle (dveře do spalovací komory, dvířka popelníku, otvor pro čištění mísiče,
víko zásobníku paliva apod.). Těsnosti zásobníku paliva dosáhneme především pečlivě zavřeným víkem
a neporušeným gumovým těsněním.
7. Pokud kotel nepracuje déle než 24 hodin (například po topné sezóně) je nutno, aby byl bezpodmínečně
vyčištěn, tak jako zásobník na palivo a prázdný mechanismus na nakládání paliva.
8. Je nutno dbát na to, aby voda měla nízkou tvrdost, tak, aby nepřekročila 7 oC DH (sedm německých
stupňů). Používání vody s vyšší tvrdostí vede k usazování vodního kamene, snížení účinnosti topných kotlů
a přepálení plechu vodního pláště.
9. Nevypouštět vodu z kotle a instalace v létě a mimo topnou sezónu.
10. Kotel musí být provozovaný při různých teplotách napájení a návratu v rozmezí od 10 - 15 oC (přizpůsobit
rychlost oběhového čerpadla ústřednímu topení) tak, aby teplota návratu nebyla méně než 55 oC. Během
provozu kotle pod teplotou 55 oC může dojít ke kondenzaci na ocelovém výměníku (zejména na hrdle
zpětného návratu v blízkosti kanálu spalin před kouřovodem), která je příčinou zvýšené koroze a zkrácení
životnosti kotle.
K omezení tohoto jevu je vhodné pracovat na vyšších nastaveních a používat mísící systém vybavení
čtyřcestnými nebo trojcestnými mísícími ventily.
11. Dodržujte pravidelné doplňování paliva. Je-li v zásobníku malé množství paliva, musí být okamžitě
doplněno. Dávejte pozor na přesné uzavření po naplnění zásobníku!
12. Retortový hořák je hořák se samočisticím žlabem. Při podávání paliva, palivo sune popel ze žlabu.
Nejméně jednou za sezónu důkladně vyčistit žlab a děrování roštu, možné očistit i během topné sezóny.
Zvláště při spalování biomasy se doporučuje. Míra provzdušnění retortové průchodnosti otvorů lze nejlépe
hodnotit po krátké zapnutí ventilátoru na plný výkon.
13. V případě topení uhlím a ovesných pelet minimálně jednou měsíčně čistit vnitřní části kotle a mixu(11),
topením suchým uhelným prachem toto čištění by mělo být častější, cca jednou týdně, dle míry znečištění.
Po vyčištění mixu správně uzavřít revizní otvor a zkontrolovat těsnost.
14. U nepřetržitého provozu kotle se doporučuje jednou měsíčně čistit tepelné výměníky kotle (spalovací
komory, boční stěny, kouřovod, klapky atd.). Během provozu dochází k znečištění povrchu výměníku, což
snižuje účinnost kotle a zvyšuje spotřebu paliva. Nezapomeňte čistit mixer (klapka 16). Jeho znečištění
zhoršuje přívod vzduchu do trysek hořáku.
15. Nejméně 1 hodinu před čištěním kotel hlavním vypínačem vypněte. Doporučuje se čištění vnější části
motoru podavače a spojky ventilátoru. (Nesmíte odstranit kryt ventilátoru. Tato operace může provádět
pouze servisní pracovník společnosti). Čištění by mělo být prováděno suchým štětcem. Během těchto
operací musí být kotel odpojen od napájení.
Obrázek 12 Odstranění bočních krytů zásobníku
1 - Uvolněte šroub
2 – Vysunout kryt na horu (k dorazu)
3 – Vysunout kryt do boku
4 - Sejměte kryt
16. Pokud jsou v palivu kusy kamenů, kovy vede to k
zablokování šnekového dopravníku. Tento motor je
spojen se šroubovicí zajišťovacím kolíkem, která
chrání motor před přetížením. Pokud dojde k přetížení, závlačka se ustřihne, je nutné vypnout kotel.
Odstraňte kryt zásobníku s (obr. 12), odšroubujte šrouby, které drží přední kryt zásobníku, vyjměte palivo ze
zásobníku a odstraňte překážky. K uložení šneku podavače, použijte ocelovou tyč k umístění do otvoru pro
šnek na spojce motoru a dejte novou závlačku. Navíc je podavač motoru chráněn pojistkou proti přetížení.
Poznámka: Před provedením těchto kroků, ujistěte se, že je kotel odpojen od elektrické sítě (Kabel
13
vytažen ze zásuvky).
17. Stejně jako ve spalovací komoře při provozu ventilátoru je tvořen tlak, měli byste dbát o důkladnou
těsnost kotle (dvířka spalovací komory, dveří popelníku, čistících dveří, kryt zásobníku, atd.). Těsnosti
zásobníku je dosaženo především díky přesným zavřením víka s neporušeným gumovým těsněním
7. Použití mísících ventilů
Mísící ventily umožňují částečné míchání horkého topného média, které vychází z kotle (napájení),
s ochlazenou vodou, která se vrací z topné instalace. Tímto způsobem se zabrání případnému „studenému
zpátečnímu návratu“. Ventily poskytují dostatečnou ochranu proti korozi kotle a umožňují ekonomický provoz
při vyšších parametrech v obdobích nízké potřeby tepla. A tak:
Použití čtyřcestného ventilu umožní vrátit část vytápěcího média vysoké teploty zpět do kotle a tím zvýšit
teplotu příliš ochlazené vody vracející se z topné instalace. Toto z velké části zabraňuje kondenzaci vody
na stěnách výměníku a prodlužuje životnost kotle.
Udržení zvýšené teploty topného média okruhu kotle zřízené čtyřcestným ventilem umožňuje efektivnější
využití možností kotle na ohřátí teplé užitkové vody.
Použití třícestných ventilů umožňuje rozdělení ohřívacího média s možnost úplného odpojení např. V
letním období jen během ohřevu užitkové vody.
Příklady schématu instalace s využitím mísících ventilů:
ČTYŘCESTNÝ MÍSÍCÍ VENTIL
Spojuje výhody regulace teploty v oběhu topení a zvyšuje teploty topného média v oběhu kotle.
TROJCESTNÝ MÍSÍCÍ VENTIL
Umožňuje regulaci teploty vody, napájí topnou instalaci při konstantním objemovém průtoku vzduchu..
Průtok přes kotel je regulován v rozmezí 0 % - 100%.
14
Příklad zapojení kotle do topného systému s využitím mísícího ventilu.
1. Kotel
2. Výhřevné těleso
3. Ohřívač t.u.v.
4. Otevřená expanzní nádoba
5. Čtyřcestný ventil
6. Zpětný ventil
7. Oběhové čerpadlo
8. Čerpadlo t.u.v.
9. Zpětný ventil
10. Teploměr
!!!UPOZORNĚNÍ !!!
Pokud nenainstalujete trojcestný, nebo čtyřcestný mísící ventil, nepodléhá kotel záručním
podmínkám!!!
8. VYLOUČENÍ KOTLE Z PROVOZU
Po skončení topné sezóny nebo v nouzovém případě, by mělo být vyloučení kotle z provozu následujícím
způsobem:
nechat kotel vyhořet
odstranit zbytky uhlí a popel z roštu a popelníku
přepnout kotel na ruční režim (STOP dioda bliká)
vypnout šnekový podavač (při vypnutém ventilátoru)
šnekový podavač by měl být vypnutý do momentu vytlačení žhavého uhlí do popelníku
vypnout mikroprocesorovou jednotku z elektrické sítě
důkladně očistit vnitřní povrch kotle
dvířka ponechat otevřené.
DŮLEŽITÉ UPOZORNĚNÍ!
15
Je přísně zakázáno hasit vodou žár ve spalovací komoře!!!
Kotel mohou obsluhovat pouze dospělé osoby po seznámení s tímto návodem pro obsluhu.
Je zakázáno dětem zdržovat se v blízkosti kotle bez přítomnosti dospělých.
Pokud se v průběhu prací, při kterých existuje riziko požáru nebo výbuchu (lakování, malba atd.),
dostanou do kotelny hořlavé plyny nebo výpary, je nezbytně nutné kotel vypnout.
Na zapalování kotle se nesmí používat hořlavé kapaliny.
Plamen je možno vizuálně kontrolovat odchýlením středních dvířek. Je však nutné si uvědomit, že v
čase této činnosti je zvýšené nebezpečí vniknutí jisker do kotelny.
Po vizuální kontrole plamene musí být dveře ihned těsně zavřeny.
V čase provozu kotle v něm nesmí žádný způsobem dojít k přehřívání.
Na kotle a v jeho okolí nesmí být položeny hořlavé předměty.
Při výběru popele z kotle nesmí být hořlavé materiály umístěny ve vzdálenosti menší než 1,5 m.
Kotel může být provozován při různých teplotách napájení a návratu v rozmezí 10 - 15 oC (přizpůsobit
rychlost oběhu čerpadla ústředního vytápění) s teplotou návratu, která není nižší než 55 oC. Během
provozu kotle pod teplotu 55oC může dojít ke kondenzaci ocelového výměníku (zvláště při hrdle
zpětného kanálu a v blízkosti výfukového kouřovodu), což je příčinou zvýšené koroze a zkrácení
životnosti kotle. K omezení tohoto jevu je vhodné pracovat na vyšším nastavení a použití mísícího
systému vybaveného čtyřcestnými nebo trojcestnými mísícími ventily (viz. obrázky).
Po ukončení topné sezóny musí být kotel a roury komína pečlivě vyčištěny. Kotelna by měla být čistá a
suchá. Jakákoliv manipulace s elektrickou částí anebo zásahy do konstrukce kotle jsou zakázány.
Pro uplatnění prodloužené záruky na 36 měsíců je povinen majitel provést minimálně jednou ročně
revizně servisní prohlídku servisním technikem dovozce nebo autorizovaným servisním partnerem.
9. MANUÁL - REGULÁTOR
Zásady bezpečnosti:
před prvním použitím si pozorně pročtěte tento manuál,
instalace a spuštění regulátoru musí být provedené odpovědnou kvalifikovanou osobou,
je třeba brát v úvahu všechny dostupné možnosti ochrany,
před spuštěním regulátoru zkontrolovat všechna připojení,
zabezpečit řádné pracovní podmínky v souladu se specifikacemi zařízení.
Montážní doporučení:
nenapájet přístroj ze stejných připojení jako přístroje VN bez vhodného síťového filtru,
vyhněte se vedení signálových kabelů v těsné blízkosti nebo současně s napájecími síťovými kabely,
vyhněte se blízkosti ovládání zařízení a vedení nebo zařízení VN, zařízení fáze regulace výkonu,
a dalších zařízení s vysokým impulzovými zkreslením,
při připojení napájení, prosím, berte na vědomí, že instalace ve stavbě by měla mít automatický vypínač
nebo jističi; tento prvek by měl být v blízkosti zařízení, lehko dostupný pro provozovatele a označený
jako rozvaděč,
výrobce nenese odpovědnost za škodu způsobenou neřízením se uvedenými pokyny.
Technická data:
Senzory:
Měřící rozsah:
Přesnost měření:
Čas měření:
Zobrazení dat:
Ovládané výstupy:
podavač:
ventilátor:
oběhové čerpadlo UT:
oběhové čerpadlo TUV:
alarm STB:
KTY-210
0 – 120 oC
0,1 oC
1s
LCD 2 x 20
~230V 2A (0,8A)
~230V 2A (0,8A)
~230V 2A (0,8A)
~230V 2A (0,8A)
~230V 2A (0,8A)
Zabezpečení:
STB teploty (95 °C)
pojistka elektrická 2A
Vstupy:
pokojový termostat:
teplotní senzor:
16
uzavírací vstup
KTY-210
Signalizace:
LED Signalizace stavu výstupů
LCD Komunikace, měření, nastavení
Napájení:~230V 50Hz 8 VA
Provozní teplota:5°C – 50 °C
Stupeň ochrany:IP20
Použití: Regulátor je přizpůsobený na ovládání provozu kotle vybaveného čerpadly UT a TUV a ventilátorem
pohánějícím vzduch pro spalování v kotli. Regulátor je též vybavený vstupem na pokojový termostat, který
umožňuje měnit parametry kotle po dosažení pokojové teploty.
Princip činnosti: Hlavní úlohou regulátoru je kontrolovat činnost ventilátoru, který podporuje spalování
paliva v kotli. Po dosažení nastavené teploty topné vody regulátor dále udržuje teplotu. Regulátor řídí
zároveň i zásobní teplé vody. TUV čerpadlo začne pracovat, když regulátor zjistí příliš nízkou teplotu
zásobníku. Je možné též určit způsob provozu oběhového čerpadla teplé vody – s nebo bez přednosti.
Regulátor též umožňuje připojení pokojového termostatu. To vám umožní ovládat vytápění podle teploty v
místnosti. Regulátor je též vybavený vlastním monitorovacím systémem (detekce selhání teplotního senzoru)
a kontrolními mechanizmy, aby se zabránilo kotli pracovat nad rámec bezpečnosti pro instalaci ústředního
topení.
Panel regulátoru - popis:
LED označující stav výstupů a režim regulátoru,
LCD displej pro komunikaci s přístrojem
Ovládač tlačítka pro ovládání regulátoru.
POPIS TLAČÍTEK:
REŽIM/MODE
Opustit menu nebo úpravy nastavení parametru bez uložení změny paměti.
V základním režimu umožňuje změnit pracovní funkce ovladače - „STOP, „ROZTÁPĚNÍ/RUČNÍ PRÁCE“,
„AUTOMATICKÁ PRÁCE“.
MENU/OK: Přechod do menu nastavení režimu nebo změna hodnoty parametru. V režimu změny parametrů
opětovné stlačení tlačítka zaznamená změny do paměti regulátoru.
„-“ : Pohyb „dolu“ v menu nastavení nebo v režimu změny snižuje hodnotu parametru.
„+“: Pohyb „nahoru“ v menu nastavení nebo v režimu změny zvyšuje hodnotu parametru. Ve funkci
„ROZTÁPĚNÍ/RUČNÍ PRÁCE“ umožňuje aktivaci ventilátoru.
OBSLUHA REGULÁTORU
Po zapnutí regulátoru se na LCD displeji objeví logo programu, které uvádí: typ ovladače, aktuální verzi
software a logo výrobce. Během spuštění ovladač vykonává zkoušky připojených senzorů. V případě
nepřítomnosti některého z nich se na lcd displeji zobrazí informační zpráva. Práce regulátoru je bez
připojeného senzoru teploty vody v UT zablokována a je aktivován nouzový režim (čerpadlo UT je stále
aktivní). Regulátor je vybaven třemi funkcemi práce: „STOP“, „ROZTÁPĚNÍ/RUČNÍ PRÁCE“,
„AUTOMATICKÁ PRÁCE“. Na změnu funkce práce slouží tlačítko REŽIM/MODE. Při prvním spuštění
regulátoru je aktivovaná funkce „STOP“. Při každé změně pracovní funkce je stav zapsaný do pevné paměti
regulátoru. Vypnutí a opětovné spuštění regulátoru automaticky aktivuje poslední používanou funkci práce.
Podržením tlačítka REŽIM/MODE po dobu asi 4 sekund přejdete na funkci „STOP“.
PRACOVNÍ FUNKCE:
STOP: V této funkci jsou zastaveny všechny výstupy. Monitorovány jsou pouze: senzory připojené
k regulátoru a teplota topné vody. Detekce nebezpečného stavu teploty kotle spustí mechanismy, které
zabrání dalšímu nárůstu.
ROZTÁPĚNÍ/RUČNÍ PRÁCE: V této funkci je možné manuální ovládání ventilátoru (zapnuto/vypnuto)
stlačením příslušného tlačítka „+“ na panelu regulátoru. Po dosažení požadované teploty topné vody
regulátor automaticky přejde do automatického režimu.
17
AUTOMATICKÁ PRÁCE: V této funkci regulátor automaticky kontroluje všechny prvky systému topení
připojené k regulátoru (UT čerpadlo, TUV čerpadlo, ventilátor) v souladu s parametry stanovenými
uživatelem. Při přikládání paliva je potřebné stlačením tlačítka „+“ na panelu regulátoru vypnout ventilátor. Po
přiložení ho stejným tlačítkem opětovně zapnete.
Výběr funkcí „ROZTÁPĚNÍ/RUČNÍ PRÁCE“ nebo „AUTOMATICKÁ PRÁCE“ aktivuje na obrazovce měření
aktuálních hodnot (teplota kotle a teplota nádrže na teplou užitkovou vodu).
V každé z funkcí je sledovaný stav připojených senzorů. Selhání kteréhokoliv z nich při práci zobrazí na
displeji odpovídající varovnou zprávu. Kromě toho regulátor aktivuje odpovídající nouzové postupy pro
jednotlivé snímače, tak aby se zabránilo provozu kotle mimo bezpečný rozsah pro instalaci ústředního
topení. Během provozu ovladač zařízení monitoruje teplotu kotle. Pokud teplota kotle překročí ochrannou
teplotu, regulátor aktivuje postupy, aby se předešlo přehřátí ústředního topení. Aktivace ochranných
mechanizmů se zobraz uživateli na LCD displeji (text ochrany a aktuální teplota topné vody). Při prvním
zapnutí regulátoru nebo po výpadku síťového napájení regulátor požaduje nastaven aktuálního času. Toto
nastavení je potřebné pro řádné fungování regulátoru s funkcí snížení teploty vytápění v daných časových
intervalech. Rychlé nastavení hodin je možné jen při prvním spuštění regulátoru. Opětovné nastavení hodin
je možné dosáhnout jen prostřednictvím zadání příslušného nastavení v menu regulátoru, které je popsané
v následujícím textu.
POPIS PARAMETRŮ REGULÁTORU
Aby bylo možné změnit parametry, je potřebné vybrat daný parametr podle schémata uvedeného výše,
potom klikněte na tlačítko „MENU/OK“ aktivovat možnost změny parametru. Aktivován možnosti editace
způsobí objevení šipek nebo blikání nastavitelného parametru. Na změny hodnoty slouží tlačítka „+“ nebo
„-“. Pro uložení nastavení nové hodnoty použijte tlačítko „MENU/OK“. Pokud nechcete zapsat hodnoty
a vrátit se zpět na hodnotu před nastavováním, stlačte tlačítko „ESC/REŽIM“.
A. Uživatelská nastavení
Číslo
funkce
Název parametru
Rozsah nastavení
Jednotka
nastavení
Nastavení výrobce
1
Teplota vody UT
o
C
35 - 85
50*
2
Hodnota snížení teploty (1)
o
C
0 - 60
0*
3
Hodnota snížení teploty (2)
o
C
0 - 60
0*
4
Otáčky ventilátoru
%
Min. - 100
40*
5
Teplota zásobníku TUV
o
Vyp. - 80
40*
C
B. Servisní nastavení
Číslo
funkce
Název parametru
Nastavení výrobce
1
Teplota zapnutí čerpadla UT
o
C
0 - 80
2
Teplota vyhasínání kotle
o
C
Vyp. - 20
0*
3
Nadbytek teploty TUV
o
C
1 - 40
0*
4
Priorita TUV
-
Ano - Ne
Ne*
5
Ochrana kotle (přehřátí)
o
C
50 - 90
75*
6
Minimální otáčky ventilátoru
%
0 - 30
0*
7
Nastavení jazyka
-
-
8
Výrobní nastavení
-
Ano-Ne
C. Nastavení času
18
Rozsah nastavení
Jednotka
nastavení
50*
ČJ*
-
Číslo
funkce
Název parametru
Jednotka
nastavení
Rozsah nastavení
Nastavení výrobce
1
Nastavení času
h/min
0:00 – 23:59
0:00*
2
Čas začátku snížení (1)
h/min
0:00 – 23:59
0:00*
3
Čas ukončení snížení (1)
h/min
0:00 – 23:59
0:00*
4
Čas začátku snížení (2)
h/min
0:00 – 23:59
0:00*
5
Čas ukončení snížení (2)
h/min
0:00 – 23:59
0:00*
6
Ukazuj aktuální čas
Ano - Ne
Ano*
-
*UPOZORNĚNÍ: Nastavení výrobce jsou jen doporučená nastavení. Všechny hodnoty jsou závislé na typu
paliva, instalaci, požadavcích uživatelů, atd.
POPIS NASTAVENÍ
A. UŽIVATELSKÉ NASTAVENÍ
1. Teplota topné vody: V tomto menu uživatel nastaví teplotu topné vody. Teplotu topné vody je možné
nastavit v rozmezí 35 – 85 °C.
2. Hodnota snížení teploty (1): V tomto menu uživatel nastaví hodnotu prvního snížení teploty v určeném
časovém intervalu (viz. „Nastavení času – Čas začátku snížení (1)/Čas ukončení snížení (1) ). Teplota bude
snížena o zadanou hodnotu proti nastavení teploty topné vody. Pokud hodnota snížení teploty je vyšší než
nastavená teplota topné vody nebo teplotní rozdíl je menší než minimální teplota kotle, regulátor sníží teplotu
na minimální hodnoty stanovené výrobcem kotle. První snížení teploty v určitém časovém rozsahu
je indikováno na LCD displej znakem hodin s římskou číslicí 1. Snížení teploty topné vody je nastavitelné
v rozmezí 0 až 60 °C.
3. Hodnota snížení teploty (2): V tomto menu uživatel nastaví hodnotu snížení teploty v určeném časovém
intervalu (viz. „Nastavení času – Čas začátku snížení (2)/Čas ukončení snížení (2) ). Teplota bude snížená
o zadanou hodnotu proti nastavení teploty topné vody. Pokud je hodnota snížení teploty vyšší než nastavená
teplota topné vody nebo je teplotní rozdíl menší než minimální teplota kotle, regulátor sníží teplotu
na minimální hodnoty stanovené výrobcem kotle. Snížení teploty v určitém časovém rozsahu je indikováno
na LCD displej znakem hodin s římskou číslicí 2. Snížení teploty topné vody je nastavitelné v rozmezí
0 až 60 °C.
4. Otáčky ventilátoru: V tomto menu uživatel nastaví maximální otáčky ventilátoru, které budou používány
na sycení spalování v kotli. Ventilátor automaticky vypne nebo přejde do minimálních nastavených otáček po
dosažení zadané teploty topné vody po uplynutí času profouknutí. Otáčky ventilátoru je možno nastavit v
rozmezí: min. - 100%.
5. Teplota zásobníku TUV: V tomto menu uživatel nastaví teplotu užitkové vody. Po dosažení požadované
teploty se automaticky vypne čerpadlo pro ohřev užitkové vody (čerpadlo TUV), pokud je připojený snímač
TUV). Pokud je nastavené na „Vypnuté“, čerpadlo TUV je neustále vypnuté a automaticky je zablokována
priorita TUV a změněna na „Ne“. Teplota nádrže na teplou vodu se nastavuje v rozmezí: vypnuto až 80 °C.
B. SERVISNÍ NASTAVENÍ
1. Teplota spuštění čerpadla TUV: V tomto menu uživatel nastaví teplotu, při které se spouští čerpadlo
ústředního topení (čerpadlo UT). Toto čerpadlo pracuje v souladu s nastavením uživatele, pokud je priorita
pro ohřev teplé užitkové vody vypnuta a vstup pokojového termostatu je zavřen. Čerpadlo je automaticky
zapnuto, pokud se objeví některá z mimořádných okolností (např. přehřátí kotle, selhán senzoru, dosažení
teploty ochrany kotle, atd.). Teplotu zapnutí čerpadla UT je možno nastavit v rozsahu 0 až 80 oC.
2. Teplota vyhasínání kotle
19
V tomto menu uživatel nastaví hodnotu poklesu teploty, po které kotel odpojí ventilátor a přejde do funkce
„STOP“ (pokud teplota kotle klesne pod minimální hodnotu nastavenou výrobcem kotle). Tato funkce slouží
na vypnutí připojených elementů kotle, když dojde palivo v kotli. Tato funkce může být zakázána nastavením
hodnoty na minimum – vypnuto. Teplota vyhasínání kotle je stanovena v rozmezí: vypnuto – 20 °C. Detekce
spotřebování paliva zobrazí na LCD displej odpovídající zprávu.
3. Nadbytek teploty TUV: V tomto menu uživatel nastaví nadbytek teploty pro teplou užitkovou vodu při
stanovení priority pro nádrž s teplou vodou (viz. „Nastavení – Priorita TUV“). V tomto případě se kotel ohřívá
do nastavené teploty TUV + nastává nadbytek teploty TUV (pokud je teplota kotle nižší než nastavená
teplota nádrže na Tuv). Přebytek teploty TUV je nastavitelný v rozmezí 5 až 20 °C.
4. Priorita TUV: V tomto menu uživatel nastaví prioritu práce kotle. Pokud je priorita nastavena na „Ne“,
kotel ohřívá vodu na topení a zároveň ohřívá vodu v zásobníku. Pokud je nastavená teplota užitkové vody
větší než teplota topné vody, regulátor ohřívá zásobník užitkové vody jen do teploty topné vody. Naopak,
pokud je nastavena priorita na „Ano“, ohřívá zásobník teplou vodu do teploty stanovené pro zásobník +
přebytek teploty užitkové vody (pokud je teplota kotle nižší než požadovaná teplota nádrže TUV) a potom
snižuje teplotu kotle na hodnotu nastavenou pro topnou vodu. Priorita teplé vody se nastavuje v možnostech:
Ano nebo Ne.
5. Ochrana kotle (přehřátí): V tomto menu uživatel nastaví teplotu kotle na ochranu proti přehřátí.
Ochrana je aktivována v případě dosažení teploty vyšší než uvedené teploty nebo když je čerpadlo UT
odpojeno. Regulátor automaticky zapne čerpadlo a odpojí podávání paliva (režim podavač) a ventilátor.
Ochrana proti přehřátí kotle je stanovena v rozmezí 40 až 90 °C. Ochrana kotle může být aktivována v těchto
případech:
impulz od pokojového termostatu a zároveň teplota překročila teplotu ochrany kotle,
nastavení funkce „STOP“ a zároveň překročení teploty ochrany kotle,
překročení teploty topné vody nad 90 °C.
6. Minimální otáčky ventilátoru: v tomto menu uživatel nastavuje minimální rychlost ventilátoru, která bude
nastavena po dosažení požadované teploty topné vody. Minimální rychlost ventilátoru je možné nastavit v
rozsahu od 0 do 30%.
7. Nastavení jazyka: V tomto menu uživatel nastaví jazyk rozhraní regulátoru. Je možné zvolit tyto jazyky:
polština, angličtina, němčina, ruština, slovenština, čeština.
8. Výrobní nastavení: V tomto menu může uživatel obnovit všechna nastavení výrobce do továrních
hodnot. Postupujte podle informací zobrazovaných na LCD displeji. Když je aktivováno obnovení, nastavený
regulátor se po chvli automaticky restartuje.
C. NASTAVENÍ ČASU:
1. Nastavení hodin: V tomto menu uživatel nastaví aktuální čas. Nastaven je vyžadováno pro správnou
činnost funkce snižování teploty v daném časovém období. Chybějící nastavení se zobrazuje na LCD
obrazovce dokud není opětovně nastaveno.
2. Čas začátku snižování (1 a 2): V tomto menu uživatel nastaví čas začátku prvního (druhého) snižování
teploty. Tato funkce je spojena s hodnotou snížení teploty.
3. Čas ukončení snižování (1 a 2): V tomto menu uživatel nastaví čas ukončení prvního (druhého)
snižování teploty. Tato funkce je spojena s hodnotou snížení teploty.
4. Zobrazuj aktuální čas: V tomto menu uživatel nastaví, zda má být aktuální čas zobrazovaný na LCD
displeji nebo ne. Ćas je zobrazovaný jen ve funkci AUTOMATICKÁ PRÁCE. Deaktivace ukazování času
nezpůsobí odpojení monitorování informace o aktuálním čase. Vznik havarijního stavu deaktivuje
zobrazování času až do doby odstranění poruchy (ochrana kotle, porucha snímače UT, atd.)
20
Návod na zapálení kotle - hnědé uhlí ČR
Prosím prostudujte si pečlivě návod k obsluze a montáži.
Pokud používáte pro spuštění kotle hnědé uhlí dostupné na
českém trhu postupujte následovně.
Napustit a dokonale odvzdušnit topný systém.
Zapnout kotel přepnout menu na jazyk čeština/slovenština.
Nastavit množství podávaného uhlí na 25%.
Nastavit otáčky ventilátoru na 20%.
Otevřít kryt ventilátoru cca 1cm přisávací mezery.
Kotel vypnout knoflíkem 0/1.
Nasypat lopatkou hořák do poloviny tak aby nepřepadávalo uhlí do popelníku.
Zavěsit rozrážeč plamene - deflektor.
Na uhlí připravit tuhý podpalovač pepo a nebo na něj umístit dřevěné suché třísky.
Zapálit podpalovací materiály a po rozhoření třísek zapnout kotel vypínačem do polohy „1“.
Po rozhoření uhlí je nutné seštelovat plamen hořáku na výšku cca 20-25cm.
Pokud z plamene vylétávají ve větším množství jiskry ubírejte pozvolna přísun vzduchu.
Pokud plamen nedosahuje požadované výše uberte otáčky ventilátoru na 15% (každé uhlí
potřebuje jiný přísun vzduchu).
Pokud se celý proces nezdařil a nevíte rady volejte servisního technika naší společnosti, který
vám pomůže s prvním spuštěním.
21
