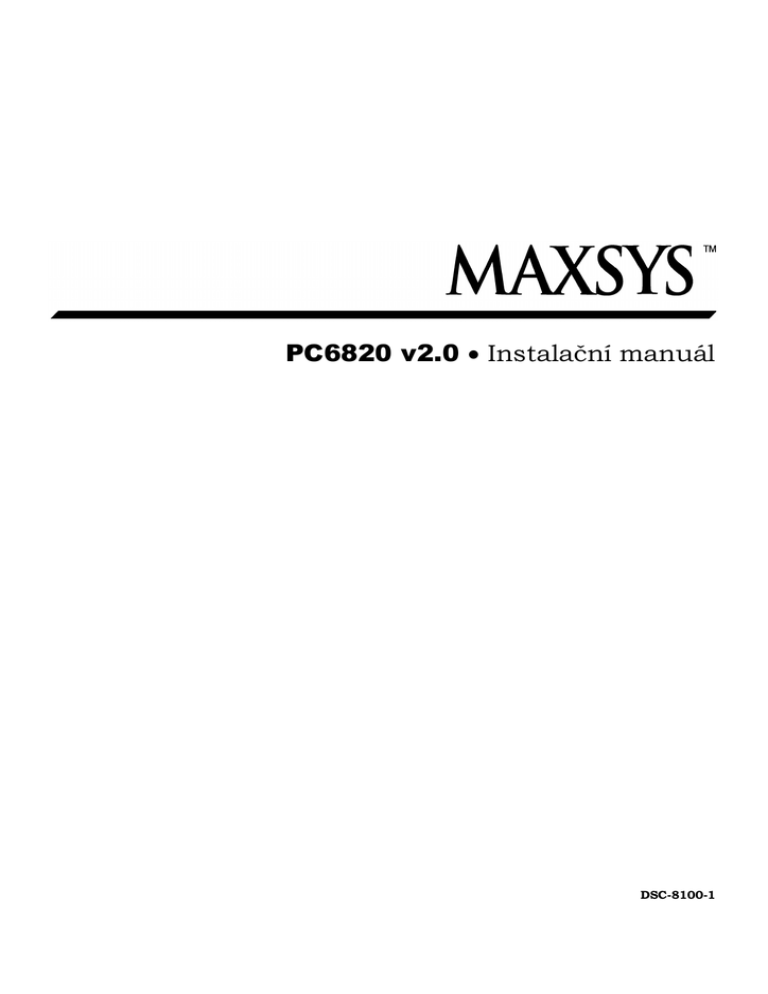

PC6820 v2.0 • Instalační manuál

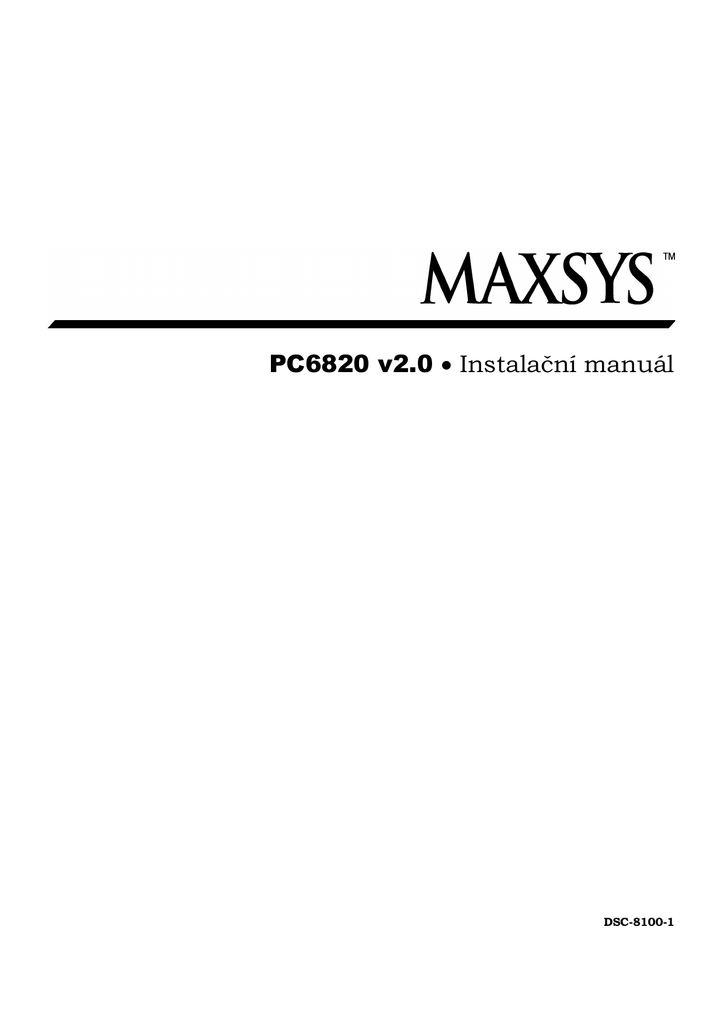

PC6820 v2.0 · Instalační manuál
DSC-8100-1
Obsah
Modul kontroly přístupu – zapojení......................................................................................... ii
Úvod .......................................................................................................................................... 1
1.1 Modul pro řízení přístupu .............................................................................................. 1
Instalace a zapojení .................................................................................................................. 2
2.1 Plán instalace ...............................................................................................................
2.2 Postup instalace PC6820 ...............................................................................................
2.3 Zapojení vstupů ............................................................................................................
2.4 Výstupy – LED, BUZ, OUT .............................................................................................
2.5 Dveřní zámek výstupy LK1 a LK2 ...................................................................................
2.6 Čtečky ..........................................................................................................................
PC6820 popis připojení.........................................................................................................
Seznam podporovaných čteček pro modul PC6820 .................................................................
Připojení čteček k modulu PC6820 ........................................................................................
2
2
2
3
3
3
4
4
5
Programování PC6820 ............................................................................................................. 6
3.1 Výběr typu čtečky..........................................................................................................
3.2 Nastavení dveří .............................................................................................................
3.3 Vyberte funkci ..............................................................................................................
3.4 Zapnutí/Vypnutí kartou ................................................................................................
3.5 Časy dveří.....................................................................................................................
3.6 Přiřazení zón dveřím ......................................................................................................
3.7 Plán přístupu................................................................................................................
3.8 Úroveň přístupu............................................................................................................
3.9 Klávesnice / Čtečky.......................................................................................................
3.10 Programování karet.......................................................................................................
6
6
6
7
7
8
8
9
9
9
Diagnostika ............................................................................................................................. 10
4.1 Hardwarový reset ......................................................................................................... 10
4.2 Kontrolka VTAL LED (L1) .............................................................................................. 10
Programovací tabulky ............................................................................................................ 11
i
Modul kontroly přístupu PC6820
Z a p o j e n í
·
·
ii
Připojení baterie a AC napájení
Připojení sběrnice Ebus
·
·
Připojení zámku a čteček
Typická zapojení zón
Úvod
K a p i t o l a
PC6820 je univerzální řídící modul k ovládání
dvou čteček, který umožňuje realizace všech
požadavků na kontrolu řízení přístupu. Je
řízený a programovaný ústřednou PC6010.
Do systému je možné připojit až 16 modulů
PC6820 připojených pomocí čtyřvodičové nestíněné sběrnice Ebus.
Každý modul umožňuje nezávislou kontrolu
dvou dveřních vstupů pomocí dvojitých zakončovacích rezistorů (DEOL), které mohou být
přiřazené systémovým zónám PC6010.
Každý modul řídí činnost dvou čteček, které lze
konfigurovat s nezávislou funkcí nebo pro řízení dveří z obou stran.
PC6820 podporuje různé typy čtecích zařízení:
čtečky magnetických karet POLARIS, bezkontaktní čtečky SHADOW-PROX, bezkontaktní
čtečky HID proximity a čtečky podporující 26bitový standard Wiegand. Modul PC6820 podporuje jakýkoli typ odchodového zařízení, včetně odchodového detektoru T-REX.
1.1 Modul pro řízení přístupu
Dva zónové vstupy
· 2 programovatelné zóny (560Ohm EOL rezistory)
· zóny mohou být programovatelné jako typ
Zpožděná, 2. Zpožděná, nebo Zpožděná LZ.
· K ústředně PC6010 v2.0 je možné připojit až
16 modulů PC6820 (až 32 přístupových
míst)
Vnitřní paměť RAM
· konfigurace zůstává v paměti i po výpadku
napájení
Nízkoproudové výstupy
· 6 výstupů (3 pro každé dveře) pro připojení
LED kontrolky a bzučáku čtečky. Výstupy
jsou typu tranzistorový spínač k – pólu,
max. 25mA. Lze je využít i pro náhradní
signalizaci pro čtečky, které nemají bzučák
a LED.
· 2 výstupy LED - připojení k LED vstupu
čtečky
· 2 výstupy BUZZ - připojení ke vstupu pro
bzučák na čtečce
· 2 výstupy OUT - v současné verzi není využit
1
Regulovaný zdroj (1,5A max.)
· napájení čteček 12V a 5V, pomocný zdroj,
napájení dveřních zámků, ochrana baterie
před úplným vybitím
· pomocný zdroj 12VDC 125mA
· dveřní zámek pro dveře 1 12V/250mA
· dveřní zámek pro dveře 2 12V/250mA
· napájení čtečky 5V 125mA
· napájení čtečky 12V 125mA
Technologie čteček
· Polaris, Shadow prox, HID proximity a 26bitový Wiegand standard
Kompatibilní karty
· Polaris POL-C1CN -magnetické karty Polaris
· Shadow prox typy:
SH-C1 karty Shadow prox
SH-K1 Shadow prox přívěsky
· HID Proximity:
HID-C1325KSF karty
HID-C134KSP přívěsky
· Weigand - standardní 26 bit formát
Baterie
· 12VDC 7.0Ah gelová olověná záložní baterie
Transformátor
· 16.5V, 40AV
Provozní teplota
· 2 – 40°C
· vlhkost 90% nekondenzující
Výstupní napětí
· Výstupní napětí - Za běžných provozních
podmínek s plně dobitou baterií je výstupní
napětí 13.8VDC. Zařízení napájená z modulu musí být schopná pracovat v rozmezí
10-14V.
· 5V výstup napájení - Zařízení, která jsou
napájená z tohoto výstupu musí být schopná pracovat v rozmezí 4-6V.
1
Instalace a zapojení
K a p i t o l a
2.1 Plán instalace
Při návrhu bezpečnostního systému s kontrolou řízení přístupu je nejlépe začít nákresem
rozložení systémových prvků. Ulehčí to rozhodnutí o celkovém počtu zón, umístění přídavných expandérů, míst pro kontrolu přístupu a ostatních součástí systému, které budou
potřeba při instalaci.
Po určení všech přístupových směrů je třeba
rozhodnout, které vstupy budou kontrolované
a které nikoliv. Nejlépe je umístit modul
PC6820 tak, aby bylo vedení k oběma čtečkám
co nejkratší.
Nákres rovněž usnadní rozhodnutí o trase
sběrnice Ebus, která je realizována čtyřmi vodiči, ke kterým se paralelně připojují všechny
systémové moduly. Maximální délku sběrnice
Ebus
určete
na
základě
informací
v systémovém manuálu ústředny PC6010.
POZNÁMKA: Nepoužívejte pro sběrnici stíněný
kabel.
2.2 Postup instalace PC6820
1. Fyzické umístění
Skříň modulu je určena k připevnění na stěnu
bez dalších dodatečných krytů. Její velikost je
dostatečně dimenzována pro záložní baterii i
kabeláž a dostačuje pro většinu aplikací. Skříň
s modulem se umisťuje ve vnitřním prostředí v
suchu a místě s normální teplotou a vlhkostí a
v dosahu dobrého uzemnění. Modul by měl být
co nejblíže oběma čtečkám a měl by být snadno přístupný pro servisní účely.
A. Čtečka umístěná 107cm od podlahy.
B. Elektrický zámek připojený vodičem o průměru 1mm a musí být určený pro nepřetržitý provoz. Zámek doporučujeme typu Fail
secure (bez napájení je zamčený). Pozor,
použití elektromagnetických uzamykacích
systémů se řídí určitými protipožárními
předpisy.
VÝSTRAHA: Místní protipožární předpisy mohou
zakazovat použití zámku, který je zamčený při odpojeném napájení pro použití v únikové požární
cestě.
2
2
C. Dveřní kontakt. Nepoužívejte bezdrátový
nebo adresovatelný magnetický kontakt.
D. T-REX se instaluje na vnitřní straně dveří.
Na této straně je možné nainstalovat také
výstražný alarmový hlásič. T-REX se instaluje podle vlastního schématu zapojení.
2. Ochrana před napadením Tamper
Nainstalujte do skříňky modulu ochranný
kontakt, který signalizuje neoprávněnou manipulaci s modulem. Použijte normálně zavřený kontakt, připojte jej na svorky TAMP a
GND. Není-li kontakt zapojen, musí být tyto
svorky zkratované.
3. Připojení vstupů, výstupů, zámků a
čteček
Následuje popis hlavních rysů postupu připojení jednotlivých prvků.
4. Požadavky na napájení
Nainstalujte 16,5V/40VA transformátor vně
skříně. Umístěte do skříně záložní baterii. Připojte červený vodič na kladný pól baterie a
černý na záporný pól.
POZNÁMKA: Napájení připojte až po celkovém
zapojení a kontrole. Pro správnou funkci modulu
PC6820 je nutné připojení síťového napájení i baterie. Připojte nejprve baterii a pak síťové napájení.
2.3 Zapojení vstupů
Dveřní vstupy jsou kontrolovány pomocí dvojitých zakončovacích rezistorů (DEOL).
Vstupy REX, ARM a POST používají pouze
normálně zavřené (NC) smyčky a jednoduché
zakončovací rezistory. Pokud celý systém používá dvojité zakončovací rezistory, tyto vstupy
musí být zakončeny jednoduchými EOL. Bližší
informace jsou v kapitole 3.6 "Přiřazení zón
dveřím".
Vstup POST
Jestliže nastal čas Automatické aktivace některých bloků ústředny PC6010 (záleží na nastavení plánu auto Zap/Vyp), lze zapnutím
vstupu POST Automatickou aktivaci odložit.
Postup Odložení automatické aktivace kartou
je následující: uživatel musí (během doby signalizace před automatickou aktivací) dát přečíst platnou kartou ve čtečce a aktivovat zařízení připojené ke vstupu POST. Typicky se pro
vstup POST používá tlačítko montované vedle
čtečky přiřazené příslušnému bloku (blokům).
Ústředna PC6010 vyšle na monitorovací stanici kód Odložení automatické aktivace (je-li
naprogramován). Automatická aktivace bude
obnovena po době naprogramované v Odkladu
autoZap v případě, že nebyla provedena aktivace manuálně. Automatická aktivace může
být takto odložena libovolněkrát.
POZNÁMKA: Aby Odložení automatické aktivace
správně pracovalo, je nutné, aby karta byla přiřazena k příslušnému bloku (blokům) a aby měla povolen atribut Vypnutí. Bližší informace najdete
v Manuálu správce systému ústředny PC6010.
Vstup ARM
Aktivací tohoto vstupu je umožněno stanoveným uživatelům Zapnout příslušné bloky
ústředny PC6010. Postup Zapnutí je následující: uživatel musí nejprve zjistit, zda je blok
připraven k aktivaci (tj. zda jsou uzavřeny
všechny dveře, okna nebo zda není aktivován
některý z pohybových detektorů). Uživatel dá
přečíst platnou kartu ve čtečce a následně
aktivuje zařízení připojené ke vstupu ARM.
Typicky se pro vstup ARM používá tlačítko
montované vedle čtečky přiřazené příslušnému
bloku (blokům).
POZNÁMKA: Funkce zapnutí bloků kartou bude
fungovat pokud je karta přiřazena k příslušnému
bloku (blokům) a aby měla povolen atribut Zapnutí.
Bližší informace najdete v Manuálu správce systému ústředny PC6010.
Vstup REX
Zařízení pro povolení odchodu může umožnit
odchod z vnitřní strany střeženého prostoru a
odemčení dveří bez použití karty. Jakmile je
vstup REX aktivován, odemkne se dveřní zámek. Tím je dovoleno otevřít dveře aniž by se
zapsala hláška Otevřeno násilím. Odchodové
zařízení může být různého typu. Při instalaci
postupujte podle návodu k příslušnému odchodovému zařízení.
2.4 Výstupy – LED, BUZ, OUT
LED výstupy
LED výstupy pro dveře 1 a 2 slouží k ovládání
LED na čtečkách. Signalizace umožní uživateli
zjistit zda byla jeho karta akceptovaná jako
platná nebo nikoliv. Připojte vodiče označené
LED na svorky LED zvoleného výstupu.
Pokud má být tento výstup použit pro ovládání
jiných zařízení, musí být na svorce LED připojen záporný pól tohoto zařízení a kladný pól na
svorku AUX+.
Výstup BUZ
Výstup BUZ slouží k ovládání bzučáku čtečky
pro akustickou signalizaci poruchových stavů.
Připojte na tento výstup vodiče označené buzzer. Pokud má být tento výstup použit pro
ovládání jiných zařízení, musí být na svorce
BUZ připojen záporný pól tohoto zařízení a
kladný pól na svorku AUX+.
Výstupy OUT
Výstupy OUT nejsou v této verzi použity.
VÝSTRAHA: Místní
předpisy mohou omezovat
použití elektromagnetických zámků a podobných
uzamykacích zařízení v odchodových dveřích. Seznamte se proto s těmito předpisy ještě před návrhem instalace.
2.6 Čtečky
Každý modul PC6820 může ovládat 2 čtečky.
Tyto čtečky mohou být instalovány u jedněch
dveří a řídit přístup v obou směrech, nebo
ovládat přístup v jednom směru dvou nezávislých dveří. Při použití správného kabelu mohou být vzdáleny až 150 metrů od modulu.
Správná výška pro montáž je 107cm od podlahy.
VÝSTRAHA: Připojení červeného vodiče pro napájení 5VDC čtečky na výstup 12DC může čtečku
poškodit. Při instalaci postupujte podle návodu ke
čtečce.
Použití dvou čteček u jedněch dveří
Je-li zapnuta volba Dvě čtečky, lze jeden modul PC6820 použít ke kontrole vstupu i odchodu jedněmi dveřmi. Každá čtečka může mít
naprogramovanou rozdílnou úroveň přístupu
(tím se umožní rozdílně řídit dveřmi vstup i
odchod) a časovou tabulku. Bližší informace
jsou v kapitole 3.2 “Nastavení dveří”.
POZNÁMKA: Používáte-li volbu dvě čtečky, vstup
DOOR 2 musí být připojen na terminál COM.
Karty/klávesnice se čtečkou
K modulu PC6820 lze použít i čtečku
s integrovanou klávesnicí. Na tomto typu zařízení musí uživatel nejprve dát přečíst kartu,
LED na čtečce začne blikat dvakrát za sekundu čímž signalizuje čekání na přístupový kód.
Uživatel pak musí zadat do 15 sekund přístupový kód. Po zadání kódu se dveře odemknou.
Musí být zadán korektní přístupový kód pro
danou kartu jinak nebude přístup povolen a
zapíše se tato událost do paměti událostí.
Jestliže byl přístup zamítnut, byl zadán chybný nebo neplatný kód nebo uplynula doba
čekání na kód, bude LED na čtečce blikáním
třikrát za sekundu a bzučák klávesnice začne
pípáním třikrát za sekundu signalizovat, že
přístup byl odmítnut.
2.5 Dveřní zámek výstupy LK1 a LK2
Dveřní zámky pro jednotlivé dveře se připojují
na svorky LK1 a LK2. Každý výstup může
ovládat zámek max. 250mA 12VDC. Při použití
magnetických zámků dbejte zásad požárních
předpisů.
Činnost zámků lze nakonfigurovat pro umožnění přístupu po vložení karty, nebo pro odemykání dveří podle časových tabulek. Výstupy
mohou ovládat ss zařízení např. elektromechanické zámky a mohou být konfigurovány
na funkci Fail save (při výpadku napájení se
odemkne) nebo Fail secure (při výpadku napájení se uzamkne). Maximální proudový odběr
jednoho zámku nesmí překročit 250 mA.
Více informací naleznete v kapitole 3 “Programování PC6820”
3
Rytmus blikání LED na čtečce.
Většina čteček má LED pro signalizaci platné
či neplatné karty. Modul PC6820 signalizuje
několik různých stavů. Rozdílný rytmus blikání LED signalizuje rozdílné stavy systému.
Barvy se mohou lišit podle výrobce čtečky a
některé funkce lze měnit programově z
PC6010.
LED
Svítí červená
Popis funkce
Dveře uzamčené
Svítí zelená
Dveře odemčené
přístup povolen
Pomalu bliká
(interval 1/2 sek.)
Blok je zapnut
Funkce bzučáku
Většina čteček má vstup pro ovládání bzučáku,
který umožňuje akustickou signalizaci vybraných funkcí. Výstup BUZZ může ovládat libovolné výstražné zařízení podle těchto stavů:
· Kontrolované dveře byly násilně otevřené
(Otevřené bez použití odchodového zařízení
nebo bez použití platné karty)
· Kontrolované dveře jsou otevřené příliš
dlouho. Bzučák se aktivuje tehdy, jsou-li
kontrolované dveře ponechané otevřené
déle než je nastaveno v Době pro otevření.
Bzučák ztichne po uzavření dveří. Dříve než
se hlášení Dveře otevřené dlouho zapíše do
paměti událostí, modul PC6820 signalizuje
tuto skutečnost přerušovanou aktivací výstupu BUZZ po druhou polovinu doby naprogramované v Otevření dveří.
Bliká středně rychle Čekání na druhou
kartu
Bliká rychle
(3x za sekundu)
Přístup nepovolen
/uplynul čas čekání na
druhou kartu
PC6820 popis připojení
Vodiče čtečky
Polaris / Shadow Prox
Zelený
Bílý
Červený
Černý
Modrý
Hnědý
Oranžový/žlutý
Funkce
Svorky PC6820
HID
Zelený
Bílý
Červený
Černý
Žlutý
hnědý (červ. LED)
Tamper kontakt
Data 0
Data 1
+VDC nebo +12VDC
Zemnění
Bzučák
LED
Tamper kontakt
GRN
WHT
+5V nebo +12V
GND
Buzz
LED
Připojen k zóně PC6010
nebo v sérii s ochranným
kontaktem skříňky
PC6820
Modrý
Oranžový
Fialový
---------
Hold
Zelená LED
Return
Nezávislý spínač
Nepoužito
Nepoužito
GND
Může být použit
k ovládání vstupu ARM,
POST. Bližší informace
na schématu PC6820.
(pouze Polaris)
------------------------Purpurový/Šedý (POL2KP)
*Připojení Tamper se netýká čtečky MiniProx
Seznam podporovaných čteček pro modul PC6820
Typ čtečky
Označení čtečky
Magnetická
POL-1, POL1-W, POL2, POL-2KP
Bar Code
BC-201
Proximitní:
Shadow Prox SH-1, SH-2, SH-2KP
SH-4, SH-5
SH-6, SH-7
HID
HID-MP5365-MiniProx
HID-PR5355, HID-PR5355KP-ProxPro
HID-MX5375-MaxiProx
4
Napájení
+5VDC
Označení karty
Pol-C1CN
+5 až 14VDC
+12VDC
+24 až 28VDC
+12VDC
+10 až 15VDC
+14 až 28,5VDC
SH-C1, SK-K1, SH-CMG1,
SH-CMG2
HID-1365KSF, HID-1335KSF,
HID-1334KSF, HID-1365KSF,
HID-1385KSF
Připojení čteček k modulu kontroly přístupu PC6820
Specifikace kabelu
Prvek
Čtečka 5V
Čtečka 12V
Vstupy (DOOR, REX, POST, ARM)
Transformátor
Zemnění
Maximální délka
150 m
150 m
300 m
8m
8m
Typ kabelu
3 páry 0,8 mm2, stíněný
3 páry 0,3 mm2, stíněný
2 páry 0,3 mm2, kroucený
1 pár 0,8 mm2
1 vodič 0,8 mm2, plný
5
Programování PC6820
K a p i t o l a
Modul PC6820 se programuje v režimu instalačního programování. Naprogramování modulu PC6820 je možné z kterékoli systémové
klávesnice, nebo použitím programu pro
download DLS-3. Informace o tom, jak provézt
naprogramování je popsáno v Systémovém
manuálu ústředny PC6010.
POZNÁMKA: Před tím, než budete přihlašovat nový
modul, nebo provádět změnu v systémovém programování, musíte povolit v systému funkci “Uživatel povoluje servis”. Systém pak umožní vstoupení do instalačního programování na dobu 60 minut.
Povolení správy systému se provede pomocí Master kódu na klávesnici. Implicitně je master kód
nastaven na hodnotu [1234]. Více informací naleznete v Manuálu správce systému. V programovacím
manuálu – “Funkce DLS” získáte více informací o
“Umožnění správy systému uživatelem ”.
Před tím, než začnete programovat modul
PC6820, tak ho musíte přihlásit do systému.
Postup přihlašování naleznete v kapitole 4
“Přihlášení modulů” v Systémovém manuálu
ústředny PC6010. Pro každý modul PC 6820 si
vytvořte záznam o tom, jak je naprogramován.
Ústředna bude přenášet všechny potřebné
data do všech přihlášených modulů PC6820
vždy, když nastane některá z následujících
situací:
1. připojí se napájení k ústředně
2. vystoupí se z instalačního programování
3. PC6820 přeruší a následně obnoví komunikaci s ústřednou
4. po hardwarovém resetu modulu PC6820
5. po přihlášení modulu PC6820
6. po ukončení downloadingu
Přenos dat do modulu PC6820 trvá cca 2,5
minuty a po jeho ukončení klávesnice šestnáctkrát pípne. Změny programu se v PC6820
projeví až po kompletním přenosu dat.
Následující nastavení musíte naprogramovat u
každého modulu PC6820, který je přihlášen do
systému. Nejdříve listováním vyberte programování modulu PC6820 a stiskněte [*]. Dále
vyberte číslo modulu, které chcete naprogramovat a stiskněte [*]. Pomocí tlačítek pro listování se pohybujete mezi jednotlivými funkcemi. Výběr požadované funkce se provede stiskem [*].
3.1 Výběr typu čtečky
K PC6820 je možné připojit různé typy čtecích
zařízení. K témuž modulu PC6820 je nutné
použít čtečky stejného typu. Naprogramování
typu čtečky pro modul PC6820:
1. Vyberte modul PC6820 a stiskněte [*]
2. Listováním vyberte správný typ čtečky a
stiskněte [*].
3. Zadejte dvojmístné číslo určující typ čtečky:
00 Polaris1 - Čtečka magnetických karet.
7 míst
01 ShadowProx – Bezdotyková čtečka se
zvýšeným dosahem SH5, SH6, SH7,
SH-VR 32 bitů
02 26 bitový standard Wiegand, HID Proximity čtečky
6
3
Implicitně je nastaveno čtečka karet Polaris-00
POZNÁMKA: Volba 01 předpokládá použití prvků
užívajících formát "Kantech Secure Format (KSF)"
3.2 Nastavení dveří
Každé “dveře” na modulu PC6820 mohou mít
naprogramovány různé funkce. V kapitoly 3.2
až 3.7 se popisuje jejich naprogramování. Při
programování jednotlivých nastavení:
1. Nejprve je nutné vybrat klávesami (<>) dveře 01 nebo 02, které chcete programovat a
potom stiskem (*) potvrdit výběr.
2. Pomocí kláves (<>) listujete mezi jednotlivými programovými sekcemi. Výběr sekce,
kterou chceme programovat se provede
stiskem (*). Například programování jednotlivých funkcí se provede tak, že stiskneme
(*), když máme zobrazenou položku Vyberte
funkci. Pro každé dveře se zde nachází několik funkcí. Pomocí kláves (<>) se pohybujete mezi těmito funkcemi. Stisknutím tlačítka (*) požadovanou funkci zapínáte nebo
vypínáte.
3.3 Vyberte funkci
Pro každé dveře je definováno několik funkcí:
· Zámek obráceně Je-li zvolena tato volba,
na výstupu LK je v uzamčeném stavu napětí. Odemčení se provede odpojením tohoto napětí. Tato volba závisí na typu použitého
zámku.
Je-li
zvoleno
Ne,
v odemčeném stavu jsou svorky LK bez napětí. Tato volba se používá pro standardní
zámky typu Fail Secure.
(Implicitně Ne)
· REX odemkne Je-li vybráno Ano, pak se po
aktivaci vstupu REX na dobu naprogramovanou v "Době odemčení" (viz kapitola 3.5)
odemkne zámek. Vyberete-li Ne, po aktivaci
vstupu REX se zámek neodemkne.
(Implicitně Ano)
· Blikat při ZAP Je-li zvolena tato volba, bude LED na čtečce signalizovat Zapnutý blok
(bloky) blikáním.
POZNÁMKA: Pro správnou činnost této funkce je
nutné, aby bloky k nimž je dveřní zóna přiřazena,
byly přiřazeny v sekci Volba Zap/Vyp bloků.
Vypnutím volby nebude LED signalizovat
stav bloku. (Implicitně Ano)
· Zamknout po ZAP Je-li vybráno Ano, po
aktivaci vstupu ARM se zamkne dveřní zámek. Je-li zvoleno Ne, zámek se při aktivaci
vstupu ARM nezamkne.
(Implicitně Ne)
· Dvě čtečky Povolení této funkce umožní
připojení dvou čteček k jedněm dveřím a
tím zabezpečí řízení přístupu dovnitř i ven
z chráněné oblasti. Dveře (obě čtečky) musí
být přiřazeny ke stejné zóně a bloku
PC6010. (viz kapitola 3.6 "Přiřazení zón
dveřím" a v Programovacím manuálu
PC6010).
Kdykoli je přečtena karta v jedné čtečce a
otevřou se dveře, druhá čtečka také povolí
přístup. To je prevence hlášení Dveře otevřeny násilím (oba dveřní zámky se odemknou). Lze nastavit odlišnou úroveň přístupu pro každé dveře (tím je umožněna
rozdílná oprávněnost jednotlivých uživatelů
(karet) v každém směru) a rozdílný časový
plán.
POZNÁMKA: Tuto funkci povolujte pouze pro čtečku dveří 01.
Vypnutí této funkce znamená, že zóna i
čtečka dveří 01 a zóna i čtečka dveří 02
mohou být přiřazeny odlišným blokům.
(Implicitně Ne)
· Karta + kód? Vyberete-li Ano, je nutné
vložit kód na klávesnici po přečtení karty,
aby se odemknul zámek. Po přiložení karty
začne LED dioda na čtečce blikat dvakrát za
sekundu, čímž upozorňuje, že čeká na vložení kódu. Uživatel na jeho vložení má čas
asi 15 sec. a pokud je vložen správný kód
odpovídající příslušné uživatelské kartě, tak
je přístup povolen. Pokud přístupový kód
neodpovídá příslušné uživatelské kartě i
kdyby tento kód byl platný v systému, tak
přístup není povolen.
Je-li vložen nesprávný kód nebo uplyne-li
doba pro vložení kódu, LED na čtečce a
bzučák budou signalizovat tento stav 3x za
sekundu. Uživatel může stisknout # a kód
vložit znovu.
Ne znamená, že kód není třeba vkládat.
(Implicitně Ne)
POZNÁMKA: Čtečka, která požaduje kód bude mít
funkci zablokování klávesnice s parametry Počet
chybných kódů a Dobu uzamčení naprogramovanou v sekci Parametry Uzamčení Klávesnice
POZNÁMKA: Použijte toto pouze tehdy, když máte
instalovanou buď klávesnici s vestavěnou čtečkou,
nebo pokud máte nainstalovanou klávesnici
PC6501 u každé čtečky. Pokud máte nainstalovanou klávesnici u čtečky, je třeba ji přiřadit čtečce
v sekci Přiřazení Klávesnice/Čtečka. Pokud přidělíte
čtečku klávesnici, tak už čtečka nemůže sloužit k
ovládání dveří, ale pouze k povolení přístupu k
funkcím klávesnice.
· LED Obráceně? Výběr Ano znamená, že na
výstupu pro LED bude v normálním stavu
napětí (zapnuto). Výběrem Ne bude
v normálním stavu 0V (vypnuto).
(Implicitně Ne)
· Zamk po zavření Výběrem Ano se zajistí, že
se dveře po přečtení karty nebo aktivací
vstupu REX odemknou a při následném zavření dveřní zóny se zamknou. Výběrem Ne
se dveře odemknou po přečtení karty nebo
po aktivaci REX a automaticky se zamknou
ihned po jejich otevření.
(Implicitně Ne)
· Vypnuta při Zap Výběrem Ano znamená, že
jsou-li všechny bloky přiřazené v sekci Volba Zap/Vyp zapnuté, tak je čtečka vypnutá.
LED nebude fungovat a přístup nebude povolen, dokud se nevypne alespoň jeden
blok. Pokud zvolíte Ne, tak čtečka bude vždy
fungovat bez ohledu na stav zapnutí bloku.
(Implicitně Ne)
POZNÁMKA: Pokud zapnete tuto funkci, tak alespoň jeden blok musí být přiřazen v sekci Volba
Zap/Vyp. Viz kapitola 3.4.
· Odpojení zóny Výběrem Ano znamená, že
když systém povolí přístup, tak odpojí zónu
přidělenou dveřím na dobu Doba odemčení.
Pokud se dveře otevřou bez povolení ke
vstupu, tak bude zóna generovat alarm
(spustí se doba pro příchod). Zůstane-li zóna otevřená po uplynutí Doby otevření tak
bude zóna generovat alarm (spustí se doba
pro příchod). Pokud zvolíte Ne, tak systém
nebude odpojovat zónu, která je přidělená dveřím po povolení přístupu.
(Implicitně Ne)
3.4 Zapnutí/Vypnutí kartou
PC6820 lze nakonfigurovat tak, aby uživatelé
mohli kartou Zapínat/Vypínat, Odkládat automatickou aktivaci kteréhokoli bloku systému. Tyto funkce umožní následující naprogramování ústředny:
1. Karta musí být přiřazena příslušnému
bloku (blokům) a musí mít stanovenu
úroveň přístupu (viz kapitola 3.10 "Programování karet").
2. Dveřní zóna musí být přiřazena zóně
PC6010 (viz kapitola 3.6 "Přiřazení zón
dveřím") a zóna musí být přiřazena bloku
(blokům).
3. Volba Zap/Vyp bloků musí být naprogramována tak, že musí obsahovat ten blok(y)
který má být ovládán příslušnou čtečkou.
4. Plán odložení aktivace, Zapnutí/Vypnutí
kartou nesmí být naprogramováno Časovým plánem [00] (viz kapitola 3.7 )
RADA: Při použití Zapínání a Vypínání bloku
pomocí modulu PC6820 přístupovými kartami
je vhodné využít funkce signalizace Zapnutí
sirénou, nebo signalizací kontrolky s funkcí
programovatelného výstupu Stav bloku. Oba
způsoby usnadní přehled o momentálním stavu bloku. Obě funkce lze programovat individuálně pro každý blok. Bližší informace jsou
v Programovacím manuálu PC6010.
Volba Zapnutí/Vypnutí bloků
Zde lze zvolit, které bloky mají být ovládány
kartou přečtenou ve čtečce u přístupových
dveří.
POZNÁMKA: Dveřní zóna musí být přiřazena ve
stejném bloku(blocích) jako ve Volbě Zap/Vyp.
Programování Volba Zap/Vyp
1. Nalistujte Volba Zap/Vyp a stiskněte [*]
2. Použijte tlačítka (<>) pro listování mezi bloky. Potom stiskem tlačítka [*] se volba vybraného bloku zapne nebo vypne.
3.5 Časy dveří
Pro každé dveře můžete naprogramovat různé
časy. Nalistujte sekci, kterou chcete programovat a stiskněte [*].
Doba odemčení
Naprogramujte dobu, po jakou zůstanou dveře
otevřeny po vložení platného přístupového
kódu. Toto je také doba REX. Naprogramujte
“Dobu odemčení” minimálně dvakrát tak dlouhou než je “Doba pro zámek” plus odpovídající
čas pro průchod dveřmi. (Příklad: Pokud je
Doba pro zámek 3sec., tak naprogramujte
Dobu odemčení
nejméně
na
hodnotu
16sec.=2x3sec.+10sec. na průchod dveřmi.)
7
Musíte toto nastavit, protože dveře nemůžou
být otevřeny během doby Doba pro zámek
(protože motor zavírající dveře je zapnut). Motor zavírající dveře je zapnut dvakrát během
této doby – jednou při zavírání a jednou při
otvírání.
Implicitní nastavení je 10sec. Platné hodnoty
jsou 001-255sec.
Doba otevření
Pokud zůstanou dveře otevřeny po dobu delší
než je nastavena v této sekci, zapíše se tato
událost do paměti. Po uplynutí poloviny této
doby začne spustí bzučák čtečky varovný přerušovaný signál. Po uplynutí celé doby otevření
zní bzučák nepřerušovaně. Implicitní nastavení je 30 sekund. Platné hodnoty jsou 001-255
sekund.
Čas pro zámek
Systém čeká naprogramovaný čas po zapnutí
systému a poté zamkne dveře. Platné hodnoty
jsou 000-255sec. Implicitní hodnota je 000sec.
3.6 Přiřazení zón dveřním
V této sekci se dveřní zóna modulu PC6820
stává aktivní zónou ústředny PC6010. Může
být použita zóna 17-256. Vypnutí se provede
zadáním [000].
PC6010 používá dvojité zakončovací rezistory.
Pro alarm kontakt na dveřních zónách se používají zakončovací rezistory 5600Ω. Pokud použijete DEOL rezistory, tak tamper kontakt má
také hodnotu 5600Ω.
Dveřní zóny musí být naprogramované jako
Zpožděná, 2. Zpožděná nebo Zpožděná LZ.
Bližší informace jsou v Programovacím manuálu PC6010.
3.7 Plán přístupu
Časový plán umožňuje přiřadit každým dveřím
daná přístupová práva. Jednotlivé časové plány naprogramujte podle kapitoly Časové plány
v Programovacím manuálu PC6010. Každý
časový plán obsahuje začátek a konec intervalu, den v týdnu kdy je plán aktivní a skupinu volných dnů, které definují výjimky
z pravidelné činnosti.
Časový plán 00 a 01
Použijete-li plán 00, bude daná funkce stále
vypnuta (plán je stále neaktivní). Použijete-li
plán 01, bude daná funkce stále zapnuta (plán
je stále aktivní). Další informace o programování časových plánů jsou v kapitole Časové
plány v Programovacím manuálu PC6010.
Následuje seznam dalších možností plánů:
Plán Odložení AutoZap
Plán řízení funkce Odložení automatického
zapnutí bloků, kterým je čtečka přiřazena. Tyto
bloky musí být uvedené v sekci Volba Zap/Vyp
a musí jim být přiřazena odpovídající dveřní
zóna.
Příslušná uživatelská karta musí být přiřazena
bloku (blokům) a musí mít povolen atribut
Vypnutí. Bližší informace najdete v Manuálu
správce systému PC6010 v kapitole programování přístupových kódů a identifikačních karet.
Implicitně je nastaven plán 01.
8
Plán Zapnutí kartou
Naprogramujte plán, který udává kdy mohou
být vybrané bloky zapínány pomocí karty a
příslušné čtečky. Lze Zapínat pouze bloky jimž
je přiřazena správně dveřní zóna a jež jsou
aktivní ve Volbě Zap/Vyp.
Příslušná uživatelská karta musí být přiřazena
bloku a musí mít povolen atribut Zapnutí.
Bližší informace najdete v Manuálu správce
systému PC6010 v kapitole programování přístupových kódů a identifikačních karet.
Implicitně je nastaven plán 01.
Plán Dveře odemčené
Podle tohoto plánu budou dveře automaticky
odemykány a zamykány. Jsou-li dveře odemčené, uživatel je již nemusí odemykat kartou.
V době trvání Plánu odemčení dveří budou
dveře stále v odemknutém stavu a je jich otevření nebude zapsáno jako Otevřeno násilím.
Bude-li blok (bloky) jemuž je přiřazena dveřní
zóna Zapnut, dveře se automaticky zamknou
na začátku Doby pro odchod. Je-li aktivní Plán
odemčení dveří a blok je Zapnut, dveře zůstanou uzamčeny. Je-li blok Vypnut v době trvání
Plánu odemčení dveří, dveře se odemknou a
zůstanou odemčeny po dobu trvání plánu.
POZNÁMKA: Jsou-li dveře přiřazena více než jednomu bloku, uzamknou se až na začátku Doby pro
odchod posledního Zapínaného bloku.
Implicitně je nastaven plán 00 (nikdy).
Plán REX
Podle tohoto plánu se ovládá funkce REX pro
otevírání dveří zevnitř ven. V době trvání Plánu
aktivace vstupu REX odemkne dveře na dobu
naprogramovanou v Době odemčení v kapitole
3.5. Není-li tento plán aktivní, dveře se po REX
neodemknou.
Implicitně je nastaven plán 01.
Plán Dvě karty
Tento plán udává, kdy bude systém požadovat
vložení druhé přístupové karty před povolením
přístupu. Když je plán aktivní, tak všichni uživatelé, mají v době určené touto tabulkou povolen přístup těmito dveřmi pouze po přečtení
druhé karty v době do 10 sekund po přečtení
první karty. Tato doba je signalizována pomalu
blikající LED kontrolkou. Po povolení přístupu
(odemčení dveří) se LED kontrolka rozsvítí
nastálo.
Naprogramujte plán 00, když chcete mít povolen přístup pouze s jednou kartou (druhá karta
není potřeba), plán 01, jestli je vždy požadována druhá karta a plán z rozsahu 02-99, při
požadavku na druhou kartu jen když je plán
aktivní.
Implicitně je nastaven plán 00 (nikdy).
Plán Vypnutí kartou
V tomto plánu se programuje výběr bloků,
které mají být Vypínány kartou a příslušnou
čtečkou. Lze Vypínat pouze bloky jimž je přiřazena správně dveřní zóna a jež jsou aktivní
ve Volbě Zap/Vyp.
Vypnutí bloku (bloků) provede uživatel přečtením karty a otevřením dveří. Blok bude Vypnut
za předpokladu, že je aktivní Plán vypnutí
kartou. V opačném případě se pouze odemknou dveře, ale blok nebude vypnut po otevření dveří. Uživatel musí blok vypnout zadáním kódu na klávesnici.
POZNÁMKA: K Vypnutí bloku nebo k přístupu do
Zapnutého bloku musí mít uživatel k tomuto bloku
přiřazenu kartu, musí mít povolen atribut Vypnutí a
musí být naprogramován a povolen přístupový kód i
karta. Bližší informace najdete v Manuálu správce
systému PC6010 v kapitole programování kódů a
karet.
Implicitně je nastaven plán 00 (nikdy).
Plán Karta+kód
Je-li plán aktivní, dveře se odemknou jedině
tehdy, když se po přečtení platné karty zadá
přístupový kód na klávesnici. Není-li plán aktivní dveře se odemknou po přečtení karty.
Jestliže je zvoleno [00], dveře budou odemčeny
po přečtení karty pouze, když je blok (bloky)
k nimž je přiřazena dveřní zóna Vypnut. Budeli blok Zapnut, je nutné použít přístupový kód.
POZNÁMKA: Tato funkce bude fungovat, jen když
je volba Karta+kód? zapnuta.
Implicitně je nastaven plán 01 (vždy).
Plán Zápis do paměti
Naprogramujte plán, který rozhoduje, kdy
systém bude zapisovat každé povolení přístupu
do paměti událostí.
Implicitně je nastaven plán 00 (nikdy).
3.8 Úroveň přístupu
Úroveň přístupu specifikuje omezení přístupu
jednotlivým uživatelům do částí systému
v určitých časových intervalech. Každé dveře
mohou mít přiřazeno několik úrovní přístupu.
Každá úroveň přístupu vyžaduje jeden časový
plán.
Pro každé dveře lze nastavit 63 úrovní přístupu. Při programování úrovně přístupu nejprve
vyberte číslo úrovně (02-63) a potom vložte
časový plán, který bude vybraná úroveň sledovat. Pro dveře bude úroveň přístupu platná po
dobu nastavenou v odpovídajícím časovém
plánu. Karty programované s úrovní přístupu
[01] budou platné vždy. Přístupové úrovně 0263 umožní přístup pouze v době nastavené
odpovídající přiřazenému časovému plánu.
Časový plán 00 a 01
Přístupová úroveň jíž je přiřazen Časový plán
01 umožní přístup do dveří vždy. Přístupová
úroveň jíž je přiřazen Časový plán 00 neumožní přístup do dveří nikdy. Jestliže je nutné
zakázat přístup do dveří, přiřaďte přístupové
úrovni Časový plán 00.
Implicitně je Úrovni přístupu přiřazen Časový
plán 00 (nikdy).
3.9 Klávesnice / Čtečky
Je-li klávesnice PC6501 nainstalovaná poblíž
čtečky, můžete naprogramovat systém tak, že
uživatel musí vložit kód na klávesnici, přiložit
kartu a pak teprve získá přístup do uživatelského menu na klávesnici (viz funkce Karta+kód výše). Pro zajištění správné funkce je
nutné přiřadit klávesnici ke správné čtečce.
V této sekci se nejdříve vybere klávesnice (0164), pak modul PC6820 (01-16) a čtečka dveří
(01-02) ke které si přejete klávesnici přiřadit.
POZNÁMKA: Když přiřadíte čtečku ke klávesnici,
nelze už používat čtečku k ovládání dveří. Čtečka
pouze povoluje přístup na klávesnici.
POZNÁMKA: Pouze 1 klávesnice by měla být přidělena ke čtečce.
Po přiřazení klávesnice ke čtečce se na displeji
zobrazí zpráva “Přiložte kartu” místo zprávy
“Vložte kód”. Po vložení platné přístupové karty
se na displeji zobrazí zpráva “Vložte kód”. Pokud kód není vložen, zobrazí se opět zpráva
“Přiložte kartu”.
POZNÁMKA: Nepoužívejte funkci “Vypnuta při
Zap“(viz výše) pro čtečky přidělené ke klávesnici.
3.10 Programování karet
Pro správnou funkci karty je nutné ji nejprve
naprogramovat v ústředně PC6010. Toto se
provede v uživatelském menu programování
kódu. Podrobnější údaje najdete v Manuálu
správce systému ústředny PC6010.
9
Diagnostika
K a p i t o l a
4.1 Hardwarový reset
V některých případech může být potřeba nastavit PC6820 na implicitní hodnoty. Hardwarový reset se provádí podle následujícího postupu:
1. Odpojte veškeré napájení od ústředny
PC6010.
2. Odpojte veškeré napájení od modulu
PC6820.
3. Odpojte veškerou kabeláž od svorek na
modulu PC6820: OUT (OUT DOOR 1),
DOOR (INPUTS DOOR 1) a AUX+.
4. Na zvoleném modulu zkratujte svorky OUT
(OUT DOOR 1) a DOOR (INPUTS
DOOR 1). Poté zapojte 5600Ohm odpor
mezi svorky DOOR a AUX+.
5. Připojte střídavé napájení k modulu
PC6820.
6. Vyčkejte 10 sekund a napájení opět odpojte.
7. Odpojte všechna spojení z kroku 4.
8. Připojte opět všechna zapojení odpojená v
bodu 3.
9. Připojte zpět kompletní napájení modulu.
10. Připojte zpět kompletní napájení ústředny
PC6010.
Modul PC6820 nyní signalizuje ústředně
PC6010 reset paměti a ústředna odešle modulu jeho kompletní nastavení. Všechny klávesnice systému 16x pípnou, čímž signalizují
úspěšný přenos dat do modulu PC6820.
10
4
Nezapomeňte na konci této procedury odstranit veškerá spojení provedená z důvodu resetu
modulu.
POZNÁMKA: Po hardwarovém nebo softwarovém
resetu ústředny PC6010 proveďte také reset modulu PC6820. Veškeré dřívější programování modulu PC6820 bude odstraněno.
4.2 Kontrolka VTAL LED(L1)
Tato LED kontrolka, umístěná na pravé straně
desky modulu PC6820, umožňuje diagnostiku
funkce modulu.
· pravidelné blikání (1x za sekundu) signalizuje normální funkci
· rychlé blikání signalizuje ztrátu komunikace
s ústřednou PC6010
· krátké rozsvícení (1/2 sekundy) značí, že
modul přijímá data z čtečky
Programovací tabulka PC6820
V této tabulce si můžete zapsat naprogramování modulu PC6820. Pokud máte nainstalován více než jeden
modul PC6820, tak raději zapište naprogramování modulů do Programovacích tabulek PC6010.
PC6820 funkce
PC6820 modul číslo
½___ ½___½
Typ čtečky Implicitně: 00
½___½___½
Definice dveří:
Dveře#01
Změna funkce:
Implicitně
Zámek obráceně?
N
½______½
REX odemkne?
A
½______½
Blikat při Zap?
A
½______ ½
Zamknout po Zap?
N
½______ ½
Dvě čtečky?
N
½______ ½
Karta+Kód?
N
½______ ½
LED obráceně?
N
½______½
Zamk po zavření?
N
½______½
Vypnuta při Zap?
N
½______ ½
Odpojení zón?
N
½______½
Volba Zapnutí/Vypnutí
Bloky: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Implic.: N N N N N N N N N N N N N N N N
Bloky: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Implic.: N N N N N N N N N N N N N N N N
½___½___½___½___½___½___½____½___½___½___½___½___½___½____½___½___½
½___½___½___½___½___½___½____½___½___½___½___½___½___½____½___½___½
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
N N N N N N N N N N N N N N N N
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
N N N N N N N N N N N N N N N N
½___½___½___½___½___½___½____½___½___½___½___½___½___½____½___½___½
½___½___½___½___½___½___½____½___½___½___½___½___½___½____½___½___½
Dveře#02
Implicitně
N
A
A
N
N
N
N
N
N
½______½
½______½
½______½
½______½
½______½
½______½
½______½
½______½
Implicitně
010 ½___½___½___½
030 ½___½___½___½
000 ½___½___½___½
000 ½___½___½___½
01
½___½___½
01
½___½___½
00
½___½___½
01
½___½___½
00
½___½___½
00
½___½___½
01
½___½___½
00
½___½___½
Časy dveří:
Implicitně
Doba odemčení
010 ½___½___½___½
Doba otevření
030 ½___½___½___½
Čas pro zámek
000 ½___½___½___½
Přiřazení dveřní zóny
000 ½___½___½___½
Plán Odložení AutoZap
01
½___½___½
Plán Zapnutí kartou
01
½___½___½
Plán Dveře odemčené
00
½___½___½
Plán REX
01
½___½___½
Plán Dvě karty
00
½___½___½
Plán Vypnutí kartou
00
½___½___½
Plán Karta+kód
01
½___½___½
Plán Úroveň přístupu
00
½___½___½
Úroveň přístupu (02-63), Implicitně 00
Úroveň Časový
Úroveň Časový Úroveň
Časový
přístupu plán
přístupu
plán
přístupu
plán
02
23
44
½___½___½
½___½___½
½___½___½
03
24
45
½___½___½
½___½___½
½___½___½
04
25
46
½___½___½
½___½___½
½___½___½
05
26
47
½___½___½
½___½___½
½___½___½
06
27
48
___
___
___
___
½ ½ ½
½ ½ ½
½___½___½
07
28
49
½___½___½
½___½___½
½___½___½
08
29
50
½___½___½
½___½___½
½___½___½
09
30
51
½___½___½
½___½___½
½___½___½
10
31
52
½___½___½
½___½___½
½___½___½
11
32
53
½___½___½
½___½___½
½___½___½
12
33
54
½___½___½
½___½___½
½___½___½
13
34
55
½___½___½
½___½___½
½___½___½
14
35
56
½___½___½
½___½___½
½___½___½
15
36
57
½___½___½
½___½___½
½___½___½
16
37
58
½___½___½
½___½___½
½___½___½
17
38
59
___
___
___
___
½ ½ ½
½ ½ ½
½___½___½
18
39
60
½___½___½
½___½___½
½___½___½
19
40
61
½___½___½
½___½___½
½___½___½
20
41
62
½___½___½
½___½___½
½___½___½
21
42
63
½___½___½
½___½___½
½___½___½
22
43
___
___
___
___
½ ½ ½
½ ½ ½
½______½
Úroveň Časový
přístupu plán
02
½___½___½
03
½___½___½
04
½___½___½
05
½___½___½
06
½___½___½
07
½___½___½
08
½___½___½
09
½___½___½
10
½___½___½
11
½___½___½
12
½___½___½
13
½___½___½
14
½___½___½
15
½___½___½
16
½___½___½
17
½___½___½
18
½___½___½
19
½___½___½
20
½___½___½
21
½___½___½
22
½___½___½
Úroveň
přístupu
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Časový
plán
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
Úroveň
přístupu
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
Časový
plán
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
½___½___½
11
ãKELCOM International 2003
Tomkova 142 A, CZ-500 26 Hradec Králové
Tel: 495 513 886 Fax: 495 513 882 E-mail: [email protected]
Vytištěno v České republice
