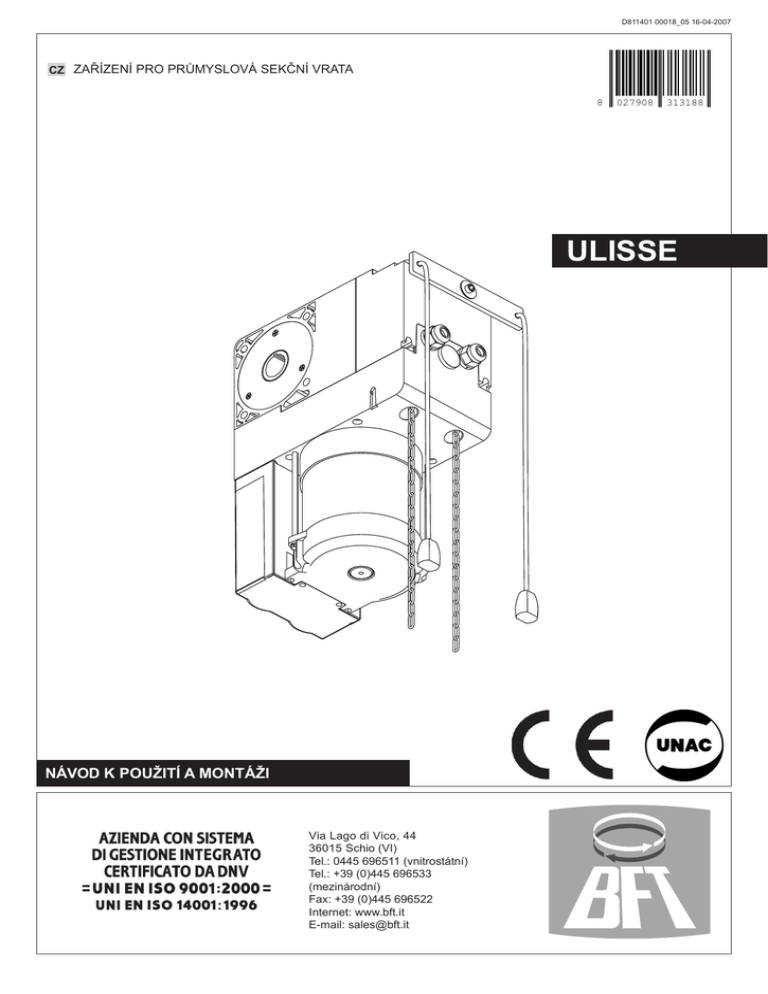

ulisse cz

D811401 00018_05 16-04-2007
CZ ZAŘÍZENÍ PRO PRŮMYSLOVÁ SEKČNÍ VRATA
8
027908
313188
ULISSE
NÁVOD K POUŽITÍ A MONTÁŽI
Via Lago di Vico, 44
36015 Schio (VI)
Tel.: 0445 696511 (vnitrostátní)
Tel.: +39 (0)445 696533
(mezinárodní)
Fax: +39 (0)445 696522
Internet: www.bft.it
E-mail: [email protected]
(Dir. 98/37/EEC allegato IIB / smürnice 98/37/EHS pĥíloha IIB)
Fabbricante / Výrobce:
BFT S.p.a.
Indirizzo / Adresa:
Via Lago di Vico 44
36015 - Schio
VICENZA - ITALY
• Dichiara sotto la propria responsabilità che il prodotto: / Tímto prohlašuje svou odpovüdnost za to, že:
Motoriduttore per porte sezionali mod. / motorový reduktor pro sekìní vrata typu
ULISSE C, ULISSE C UP, ULISSE CM, ULISSE CM UP, ULISSE SB,
ULISSE SB UP, ULISSE SC, ULISSE SC UP, ULISSE S SB, ULISSE S SB UP,
ULISSE S CM, ULISSE S CM UP
• È conforme ai requisiti essenziali di sicurezza delle Direttive: / je v souladu s hlavními bezpeìnostními požadavky smürnic:
BASSA TENSIONE / NÍZKÉ NAPûTÍ 73/23/EHS, 93/68/EHS (EN60335-1 (’03), EN60335-2-95) (e modifiche
successive / ve znüní pozdüjších úprav)
COMPATIBILITÀ ELETTROMAGNETICA / ELEKTROMAGNETICKÁ KOMPATIBILITA 89/336/EHS, 91/263/EHS,
92/31/EHS, 93/68/EHS (EN61000-6-1, EN61000-6-2, EN61000-6-3, EN61000-6-4, EN55014-1, EN55014-2)
(e modifiche successive / ve znüní pozdüjších úprav)
• Si dichiara inoltre che è vietata la messa in servizio del prodotto, prima che la macchina in cui sarà incorporato, sia stata
dichiarata conforme alle disposizioni della DIRETTIVA MACCHINE. / Dále se prohlašuje, že je zakázáno uvedení tohoto
výrobku do provozu, pokud nebyl stroj, na který bude tento výrobek namontován, prohlášen za splėující ustanovení SMûRNICE
O STROJNÍCH ZAĤÍZENÍCH.
SCHIO, dne 13/04/2007
Il Rappresentante Legale / Právní zástupce
(GIANCARLO BONOLLO)
- ULISSE - verze 05
D811401 00018_05
DICHIARAZIONE DI CONFORMITÀ / PROHLÁŠENÍ O SHODû
D811401 00018_05
UŽIVATELSKÁ PŘÍRUČKA
Děkujeme Vám, že jste si zvolili právě tento výrobek, jsme si jisti, že Vám
poskytne služby nezbytné pro Vaše použití. Pozorně si pročtěte brožuru
„Upozornění“ a „Návod k obsluze“, které doprovázejí tento výrobek
vzhledem k tomu, že podávají důležité informace o bezpečnosti, montáži,
použití a údržbě. Daný výrobek odpovídá uznávaným normám týkajících
se technické stránky a bezpečnostních předpisů. Potvrzujeme, že výrobek
odpovídá následujícím evropským směrnicím: 89/336/EHS, 73/23/EHS (ve
znění pozdějších úprav).
1) ZÁKLADNÍ BODY
Zařízení pro motorové pohánění garážových a průmyslových sekčních
vrat.
Masívnost a univerzálnost montáže umožňují motorové pohánění různými
způsoby.
Bezpečnostní mikrospínače chrání veškeré ruční ovládání. Motor je vybaven
elektromagnetickou brzdou, která znemožní návrat motorového reduktoru.
K dispozici jsou tyto verze:
ULISSE-C
Verze s možností ručního otevírání a zavírání na řetěz.
ULISSE-CM
Verze s možností ručního otevírání a zavírání na řetěz a s možností
odblokování pro účely údržby (odblokování přeruší pohon pohybu do
navíjecí hřídele vrat).
ULISSE-SB
Verze s rychlým odblokováním pro rychlé ruční otevírání a zavírání.
2) BEZPEČNOST
Pokud je toto zařízení instalováno a používáno správně, splňuje požadovaný
stupeň bezpečnosti. Nicméně je vhodné dodržovat některá pravidla chování,
aby nedošlo k nepředvídaným problémům. Dříve než budete toto zařízení
používat, pečlivě si pročtěte uživatelské pokyny a uchovejte je pro budoucí
nahlédnutí. Udržujte děti, osoby a věci z dosahu zařízení, zejména pokud je
v provozu. Nenechávejte dálková ovládání či jiná ovládací zařízení v dosahu
dětí, aby nedošlo k náhodnému spuštění zařízení. Na součástech zařízení
neprovádějte úpravy. Při veškerém čištění vnějších částí zařízení přerušte
síťové napájení.
Pro jakýkoliv přímý zásah do zařízení využijte služeb kvalifikovaného
personálu (instalatéra).
ČESKY
Přístupnost k elektrické skříni a koncovému spínači musí být provedena
výhradně kvalifikovaným personálem.
3) POUŽITÍ
V závislosti na typu používaného ovládání musí být používání zařízení v
souladu s pokyny instalatéra tak, aby obsluha zařízení byla bezpečná pro
osoby, zvířata i věci.
4) NOUZOVÉ OVLÁDÁNÍ (obr. 1)
Při nedostatku elektrického proudu se vrata zablokují v aktuální poloze.
V závislosti na instalované verzi se ruční obsluha provede takto:
ULISSE-C
Pro otevírání/zavírání vrat použijte příslušný řetěz. Zařízení není nutné
znovu spouštět.
ULISSE-CM
Pro otevírání/zavírání vrat použijte příslušný řetěz.
Odblokování pro účely údržby se aktivuje zatažením za lanko se zeleným
tlačítkem. Odblokování přeruší pohon pohybu do navíjecí hřídele vrat. V tomto
režimu lze s vraty manipulovat ručně. Pro obnovení provozu na motorový
pohon zatáhněte za lanko označené červeným tlačítkem. Pro usnadnění
zahákování vleku posuňte vrata ručně o několik cm.
ULISSE-SB
Odblokování se aktivuje zatažením za lanko označené zeleným tlačítkem.
Vrata jsou tímto způsobem odpojena od zařízení a lze jimi manipulovat
ručně. Pro obnovu provozu na motorový pohon zatáhněte za lanko označené
červeným tlačítkem. Pro usnadnění zahákování vleku posuňte vrata ručně
o několik cm. Důležitá poznámka: Vrata musejí být dokonale vyvážena a
umožňovat snadné ruční ovládání.
Obr. 1
ULISSE C
ULISSE CM
ULISSE SB
ULISSE CM/SB
Zelené
Červené
ULISSE - verze 05 - NÁVOD K MONTÁŽI
• Pro veškerou údržbu či opravu používejte výhradně originální díly. Firma
odmítá veškerou odpovědnost za bezpečnost a řádné fungování zařízení,
pokud budou použity součástky jiných výrobců.
• Neprovádějte žádné úpravy na součástech zařízení bez výslovné
autorizace firmy.
• Informujte uživatele zařízení o používaných ovládacích systémech.
• Zamezte přítomnosti osob a dětí v pracovním prostoru zařízení.
• Nenechávejte dálková ovládání či jiná ovládací zařízení v dosahu dětí,
aby nedošlo k náhodnému spuštění zařízení.
• Uživatel není oprávněn provádět jakékoliv zásahy či opravy na zařízení
a je povinen se obrátit pouze na odborný personál.
• Vše, co není výslovně uvedeno v tomto návodu, není dovoleno.
• Montáž musí být provedena za použití bezpečnostních zařízení a ovládání
v souladu s normou EN 12978.
Děkujeme Vám, že jste si zvolili právě tento výrobek, jsme si jisti, že Vám
poskytne služby nezbytné pro Vaše použití. Pozorně si pročtěte brožuru
„Upozornění“ a „Návod k obsluze“, které doprovázejí tento výrobek
vzhledem k tomu, že podávají důležité informace o bezpečnosti, montáži,
použití a údržbě. Daný výrobek odpovídá uznávaným normám týkajících
se technické stránky a bezpečnostních předpisů. Potvrzujeme, že výrobek
odpovídá následujícím evropským směrnicím: 89/336/EHS, 73/23/EHS (ve
znění pozdějších úprav).
1) VŠEOBECNÁ BEZPEČNOST
• Pozorně si pročtěte brožuru „Upozornění“ a „Návod k obsluze“, které
doprovázejí tento výrobek vzhledem k tomu, že podávají důležité informace
o bezpečnosti, montáži, použití a údržbě.
• Likvidaci obalových materiálů (umělé hmoty, krabice, polystyrén atd.)
proveďte v souladu s platnými normami. Nylonové a polystyrénové sáčky
nenechávejte v dosahu dětí.
• Uschovejte pokyny a přiložte je k technické dokumentaci pro budoucí
nahlédnutí.
• Tento výrobek byl navržen a zkonstruován výhradně pro použití uvedené
v tomto dokumentu. Použití, které v tomto dokumentu uvedeno není, by
mohlo vést k poškození výrobku a mohlo by být zdrojem nebezpečí.
• Firma odmítá veškerou odpovědnost vyplývající z nesprávného použití či
použití pro jiné účely, než pro které je výrobek určen či které jsou popsány
v tomto dokumentu.
• Neprovádějte montáž výrobku ve výbušném prostředí.
• Konstrukční prvky stroje musí být v souladu s následujícími evropskými
směrnicemi: 89/336/EHS, 73/23/EHS, 98/37/EHS a jejich pozdějšími
úpravami. Pro všechny země mimo EHS je pro zajištění dobré úrovně
bezpečnosti vhodné kromě platných národních norem dodržovat i výše
uvedené normy.
• Firma odmítá veškerou odpovědnost za nedbání dobrých postupů při
konstrukci vstupů (dveří, vrat atd.), jakož i za deformace, ke kterým by
mohlo v průběhu používání dojít.
• Montáž musí být v souladu s ustanoveními evropských směrnic: 89/336/
EHS, 73/23/EHS, 98/37/EHS a jejich pozdějšími úpravami.
• Před jakoukoliv operací přerušte elektrické napájení.
• Do napájecí sítě zařízení nainstalujte vícepólový či magnetotermický
spínač s kontaktní vzdáleností 3,5 mm či vyšší.
• Ujistěte se, že je před elektrickým rozvodem umístěn proudový chránič
s prahovým napětím 0,03 A.
• Ověřte správné připojení zemnícího vodiče: zařízení připojte na zemnící
vodič.
2) ZÁKLADNÍ BODY
Zařízení pro motorové pohánění garážových a průmyslových sekčních
vrat.
Masívnost a univerzálnost montáže umožňují motorové pohánění různými
způsoby.
Bezpečnostní mikrospínače chrání veškeré ruční ovládání. Motor je vybaven
elektromagnetickou brzdou, která znemožní návrat motorového reduktoru.
K dispozici jsou tyto verze:
ULISSE C
Verze s ručním otevíráním a zavíráním na řetěz.
ULISSE CM
Verze s ručním otevíráním a zavíráním na řetěz a s odblokováním pro účely
údržby (odblokování přeruší pohon pohybu do navíjecí hřídele vrat).
ULISSE SB
Verze s rychlým odblokováním pro rychlé ruční otevírání a zavírání.
Příslušenství, která jsou připojena k pomocným koncovým spínačům, mohou
být napájena proudem o hodnotě max. 5 A.
Každý výše popsaný pohon je k dispozici ve verzi s jednofázovým či třífázovým
napájením. Kromě toho je u každého pohonu k dispozici rychlá verze s 4pólovým motorem (ULISSE S C - ULISSE S CM - ULISSE S SB).
3) HLAVNÍ ČÁSTI ZAŘÍZENÍ (obr. 1)
A) Výstupní hřídel o Ø 25,4 mm (1”).
B) Skříň ochrany skupiny koncového spínače a svorkovnice.
C)Rychlé odblokování (pouze ULISSE CM/SB)
D)Skříň ochrany kondenzátorů (jednofázový ULISSE) či dálkových spínačů
(třífázový ULISSE UP)
TABULKA 1 - TECHNICKÉ ÚDAJE
MODEL
ULISSE C*
ULISSE CM**
ULISSE SB***
Napájení
230V
Motor
Počet pólů
ULISSE S C*
ULISSE S CM**
ULISSE S SB***
ULISSE C*
ULISSE CM**
ULISSE SB***
10% 50Hz
ULISSE S C*
ULISSE S CM**
ULISSE S SB***
400V
Jednofázový
6
10% 50Hz
Třífázový
4
6
4
Výstupní otáčky - Převodový poměr
Příkon
500 W
600 W
770 W
720 W
Max. moment
45 Nm
40 Nm
65 Nm
65 Nm
Kondenzátor
-
Izolační třída
F
Průchozí hřídel
Hřídel s pastorkem
ø 25,4 mm
ne
ano
ne
ano
Max. hmotnost vrat*
Koncové spínače
zabudované, nastavitelné elektromechanické
Zdvih
27,5 otáček
ULISSE C*:
ULISSE CM**:
ULISSE SB***:
Ruční ovládání
Počet procesů během 24 hod.
240
Řetězový naviják
Řetězový naviják a rychlé odblokování
Rychlé odblokování
168
500
Okolní podmínky
Hmotnost pohonu
10 kg
Stupeň ochrany
IP20
* V závislosti na konstrukci vrat viz max. moment. Tato hodnota je přibližná.
- ULISSE - verze 05
500
D811401 00018_05
ČESKY
D811401 00018_05
NÁVOD K MONTÁŽI
E) Skupina motoru
F) Řetěz pro ruční ovládání (pouze ULISSE C/CM)
G) Nastavitelný upevňovací třmen
3) TECHNICKÉ ÚDAJE
Viz tabulka 1
4) MONTÁŽ ZAŘÍZENÍ
Úvodní kontroly:
• Zkontrolujte dokonalé vyvážení vrat.
• Zkontrolujte hladký pohyb vrat po celé své dráze.
• Zkontrolujte bezpečnostní systémy (zabezpečení proti zlomení pružiny,
lana atd.).
• Pokud se nejedná o nová vrata, zkontrolujte stav opotřebování všech
součástí.
• Opravte nebo vyměňte vadné či opotřebované části.
• Spolehlivost a bezpečnost zařízení jsou přímo ovlivněny stavem konstrukce
sekčních vrat.
5) PŘÍPRAVA POHONU (orb. 7) (pouze pro ULISSE C/CM)
Pro typy C a CM je nutné dokončit uzavřený okruh řetězu, které umožňuje
odblokování pomocí navijáku. Za tímto účelem stačí otevřít koncový kroužek
obou vrcholů úlomku řetězu, který vychází z pohonu a dokončit kroužek
řetězu pomocí toho, který se nachází uvnitř balení. Zavřete tedy kroužky,
které se otevřely dříve a přitom vyrovnejte svorky. Poté ověřte, zda jsou
spojení dobře zformovaná a několikrát je nechte proběhnout uvnitř pohonu
oběma směry.
6) MONTÁŽ POHONU
Pohon je možné nainstalovat jak napravo, tak nalevo od sekčních vrat.
Přímý pohon (pro všechny verze)
Navíjecí hřídel sekčních vrat (Ø=1ln Ø25,4 mm) musí být vybavena lůžkem
pro kohoutek (obr. 2 „C“) a lze ji nasadit přímo do průchozí hřídele pohonu.
Pohon je upevněn příslušnými nástěnnými držáky (obr. 2 „G“). Někteří výrobci
sekčních vrat dodávají příslušné spoje s hřídelí, které jsou uzpůsobené
tomuto typu motorového pohánění.
Pro typy SC - SCM - SSB může být tento typ montáže proveden u sekčních
vrat s navíječi nepřesahujícími 80 mm průměru, aby se omezila maximální
předpokládaná rychlost pohybu a tedy síla nárazu stanovená platnými
normami.
Redukovaný pohon (pouze ULISSE SC-SCM-SSB)
Pohyb je na navíjecí hřídel přenášen prostřednictvím řetězového pohonu,
případně pomocí převodového poměru (obr. 3).
POZOR: Řetězový pohon musí být chráněn v souladu s ustanoveními
platných norem (obr. 3 „P“).
Motorový reduktor je připevněn na zeď prostřednictvím třmenu, který je
součástí dodávky (obr. 3 „G“).
Pohon musí být dimenzován tak, aby byla dodržena křivka nárazu stanovená
platnými normami.
Pro tento typ montáže je jakožto příslušenství k dispozici hřídel s ozubeným
pastorkem o 18 zubech pro jednoduchý řetěz 1/2” x 5/16” (obr. 3).
Napnutí řetězu se reguluje posunutím motoru podél mezer, které se nacházejí
v kotevním třmenu (obr. 3 „F“).
7) INSTALACE ELEKTRICKÉHO ZAŘÍZENÍ
Nainstalujte elektrické zařízení a přitom dbejte platných norem.
Propojovací kabely nesmějí přijít do styku se statorem motoru. Musejí
být udržovány v patřičné vzdálenosti. Zajistěte, aby připojení síťového
napájení byla zřetelně oddělena od služebních připojení (fotobuňky,
bezpečnostní lišty, ovládací zařízení atd.).
Pozor! Pro připojení na síť použijte vícepólový kabel s minimálním
průřezem 4x1,5 mm2, typu stanoveného dříve uvedenými normami
(například se může jednat o kabel typu H05 VV-F s průřezem 4x1,5mm2).
Pro připojení pomocných kabelů použijte vodiče s minimálním průřezem
1 mm2.
Pozor! Zajistěte, aby připojení s nízkým napětím pro napájení motoru byla
zřetelně oddělená od připojení pomocných koncových spínačů (velice nízké
bezpečnostní napětí) za použití patřičných kabelových průchodek (obr. 1
P1-P2).
Nainstalujte vícepólový spínač s minimální vzdáleností kontaktů 3,5 mm,
který bude zařízení chránit proti přetížení sítě.
Skříně Sirio-FR a Mizar-FR jsou vybaveny zamykatelným spínačem a
odpojovacími pojistkami (obr. 5). Do ovládacích panelů je možné vložit jedno
či dvoukanálový přijímač pro rádiové ovládání.
Připojení bez ovládacího panelu lze provést pouze u jednofázové verze a za
přítomnosti osoby, která ho ovládá pro třífázovou verzi (obr. 6).
Používejte výhradně tlačítka s výkonem, který nebude nižší než 10A-250V.
ČESKY
POZOR: Pomocné kontakty a kontakty koncového spínače musejí
být napájeny stejným napětím.
8) Připojení svorkovnice
Vodiče musejí být v blízkosti svorek připevněny dodatečným upevněním
například prostřednictvím pásků.
POZOR: U třífázových verzí Up není možné připojit příslušenství,
která by byla v činnosti při velice nízkém bezpečnostním napětí.
POZOR: Pomocné kontakty a kontakty koncového spínače musejí být
napájeny stejným napětím. Je zakázána veškerá smíšená montáž.
POZOR: Vodiče napájené velice nízkým bezpečnostním napětím
musejí být fyzicky odděleny od vodičů napájených nízkým napětím
nebo musejí být adekvátně izolovány dodatečnou izolací o tloušťce
minimálně 1 mm.
Přístupnost k elektrické skříni a koncovému spínači musí být provedena
výhradně kvalifikovaným personálem.
Na obr. 6 je zobrazeno připojení ke svorkovnici jednofázového (obr. 6 A-B)
a třífázového (obr. 6 C-D) motorového reduktoru. Pro elektrické připojení k
ovládacímu panelu Vás odkazujeme na příslušný návod k obsluze.
1 M1 chod motoru a kondenzátor
2 CM společný motor
3 M2 chod motoru a kondenzátor
4 FCC koncový spínač zavírání
5 FCA koncový spínač otevírání
6 FComspolečný koncový spínač
Žlutý/zelený vodič připojte k zemnící svorce obr. 4A. Délka zemnícího
vodiče musí být delší než délka aktivních vodičů.
9) PŘIPOJENÍ SVORKOVNICE
Na obr. 6 je zobrazeno připojení ke svorkovnici jednofázového a třífázového
motorového reduktoru.
Pro elektrické připojení k řídící jednotce Vás odkazujeme na návod řídící
jednotky ovládání.
10) REGULACE KONCOVÉHO SPÍNAČE (obr. 10)
Na hlavici pohonu se nachází skupina koncového spínače, která tvoří
regulační systém. Abyste se dostali k regulační skupině, odmontujte systém
rychlého odblokování s pastorkem, pokud existuje, a krabice krytí skupiny.
Mikrospínače jsou aktivovány dvěma ozubenými vačkami, které jsou
těsnicí pružinou zablokovány v poloze. Když jsou vrata zavřena, regulační
vačka „zavřená vrata“ musí aktivovat koncový spínač zavírání. Když jsou
vrata otevřena, regulační vačka „otevírání“ musí aktivovat koncový spínač
otevírání.
Na obr. 10 lze určit polohu koncových spínačů uzavírání a otevírání
vzhledem k typu provedené montáže.
Pokud se regulační vačky budou otáčet směrem k sobě, zdvih se zvýší.
Pokud se regulační vačky budou otáčet směrem od sebe, zdvih se sníží.
Skupina koncového spínače je vybavena ochranným klínem „P“ (obr.
9), aby se zabránilo případným poškozením koncového spínače během
ruční montáže. Tento klín vyjměte pouze, pokud provádíte regulaci
koncového spínače.
11) REGULACE KONCOVÉHO MIKROSPÍNAČE
POZOR: Z důvodů bezpečnosti musí být při provádění každé regulace
koncového mikrospínače přerušeno napájení systému.
Regulační skupina je vybavena třemi mikrospínači: 2 koncovými spínači a
1 bezpečnostním nouzovým spínačem otevírání.
Pokud je nouzový koncový mikrospínač zachycen vačkou, zcela zastaví
systém. K tomu může dojít chybným připojením koncových spínačů nebo
pokud bude koncový mikrospínač vadný. Pokud během montáže či údržby
vačka zachytí nouzový koncový mikrospínač, systém nebude reagovat na
žádné ovládání: bude nutné posunout ručně vačku, která zachytila nouzový
koncový mikrospínač a zjistit příčinu. Rovněž ověřte, zda nebylo spuštěno
rychlé odblokování či systém ručního otevírání na řetěz. Oba systémy pro
ruční ovládání jsou vybaveny bezpečnostními mikrospínači, které pokud
jsou spuštěny, zablokují veškeré elektrické ovládání.
Pro regulaci meze zdvihu postupujte následovně:
-Zavírejte ručně vrata a přitom je lehce držte zdvihnutá nad podlahou.
-Určete mikrospínač zavírání podle polohy montáže motorového reduktoru
(obr. 10).
-Působením klínu „P“ jsou koncové spínače spouštěny naprázdno (obr.
9).
- Vyjměte ho a vyhoďte ho pouze, když se provádí regulace vačky
koncového spínače.
-Pomocí šroubováku zdvihněte těsnicí pružinu od ozubu vačky (obr. 10).
-Otáčejte vačku ve směru určeného mikrospínače zavírání, dokud
ULISSE - verze 05 - NÁVOD K MONTÁŽI
neuslyšíte cvaknutí prvního koncového mikrospínače.
-Spouštějte pružinu, dokud nezahákne ozub vačky.
-Napojte systém na elektrický proud a spusťte ho, aby došlo k otevření.
POZOR: Pokud se motor otáčí opačným směrem, změňte připojení
následovně:
-Pro jednofázovou verzi (obr. 6A-B) prohoďte obě připojení v napájecích
svorkách motoru „M1-M2“.
-Pro třífázovou verzi (obr. 6C-D) prohoďte obě fáze v napájecích svorkách
motoru „U-V-W“.
-Zastavte, když jsou vrata téměř v blízkosti zarážky otevírání.
-Přerušte přívod elektrického proudu a pomocí šroubováku zdvihněte
těsnicí pružinu od ozubu vačky (obr. 9-10).
-Otáčejte vačku ve směru určeného mikrospínače, dokud neuslyšíte
cvaknutí prvního koncového mikrospínače otevírání.
-Spouštějte pružinu, dokud nezahákne ozub vačky.
-V případě, že by se vrata zastavila v průběhu otevírání, posuňte ručně
vačku, dokud nebude dosaženo úplného otevření.
-Ověřte, že zastavení při otevírání a zavírání proběhlo, aniž by bylo nutné
tahat či tlačit na sekční vrata.
-Několikrát zopakujte úplné otevírání a zavírání, abyste zkontrolovali, zda
koncové mikrospínače řádně fungují.
Případně opravte polohu vaček podle potřeby.
-Po provedení jakéhokoliv posunu meze zdvihu je absolutně nutné upravit
polohu těsnicí pružiny vaček v ozubu obou regulačních vaček.
-Opět namontujte veškeré díly, které byly vyjmuty pro regulaci koncových
spínačů.
12) Nouzové ovládání (obr. 8)
Při nedostatku elektrického proudu se vrata zablokují v aktuální poloze.
V závislosti na instalované verzi se ruční obsluha provede takto:
ULISSE-C
Pro otevírání/zavírání vrat použijte příslušný řetěz. Zařízení není nutné
znovu spouštět.
ULISSE-CM
Pro otevírání/zavírání vrat použijte příslušný řetěz.
Odblokování pro účely údržby se aktivuje zatažením za lanko se zeleným
tlačítkem. Odblokování přeruší pohon pohybu do navíjecí hřídele vrat. V tomto
režimu lze s vraty manipulovat ručně. Pro obnovení provozu na motorový
pohon zatáhněte za lanko označené červeným tlačítkem. Pro usnadnění
zahákování vleku posuňte vrata ručně o několik cm.
ULISSE-SB
Odblokování se aktivuje zatažením za lanko označené zeleným tlačítkem.
Vrata jsou tímto způsobem odpojena od zařízení a lze jimi manipulovat
ručně. Pro obnovu provozu na motorový pohon zatáhněte za lanko označené
červeným tlačítkem. Pro usnadnění zahákování vleku posuňte vrata ručně
o několik cm. Důležitá poznámka: Vrata musejí být dokonale vyvážena a
umožňovat snadné ruční ovládání.
13) Kontrola zařízení
Dříve než zařízení uvedete definitivně do provozu, velmi pečlivě zkontrolujte
následující body:
• Zkontrolujte, zda jsou všechny součásti pevně připevněny.
• Zkontrolujte řádné fungování všech bezpečnostních zařízení (koncový
mikrospínač, fotobuňky, bezpečnostní lišty atd.)
• Zkontrolujte, zda silový účinek bezpečnostní lišty zastavuje systém v
mezích stanovených platnými normami.
• Zkontrolujte fungování nouzového ovládání.
• Zkontrolujte otevírání a zavírání za použití ovládacích zařízení.
• Zkontrolujte elektronickou logiku normálního fungování a individuálně
uzpůsobeného fungování, pokud je instalován ovládací panel.
14) Použití zařízení
Vzhledem k tomu, že zařízení lze ovládat dálkově prostřednictvím radiového
ovládání či spouštěcím tlačítkem a tedy ne zrakem, je nutné pravidelně
kontrolovat dokonalou funkčnost všech bezpečnostních zařízení. V případě
jakýchkoliv nedostatků řádného fungování okamžitě zakročte a obraťte se
na kvalifikovaný personál.
Doporučujeme udržovat děti v bezpečné vzdálenosti dosahu tohoto
zařízení.
15) Ovládání
Používání zařízení umožňuje otevírání a zavírání vrat na motorový pohon.
Ovládání může být různého druhu (ruční, pomocí radiového ovládání, ovládání
přístupu pomocí magnetické karty atd.) podle potřeby a typu montáže. Co
se týče různých systémů ovládání, viz příslušné pokyny.
Uživatelé zařízení musejí být informováni o ovládání a používání.
- ULISSE - verze 05
16) Údržba
Při provádění jakékoliv údržby přerušte napájení systému elektrickým
proudem.
• Pravidelně kontrolujte, zda nedochází k unikání oleje z reduktoru.
• Pravidelně kontrolujte systém pohonu pohybu a podle potřeby promažte
(pouze pro redukovaný řetězový pohon).
• Kontrolujte veškerá bezpečnostní zařízení vrat a motorového pohánění.
• V případě jakýchkoliv závad fungování, které se Vám nepodaří opravit,
přerušte napájení systému a požádejte o pomoc kvalifikovaný personál
(instalatéra). Pokud bude zařízení mimo provoz, aktivujte ruční
odblokování, aby bylo umožněno ruční otevírání a zavírání.
17) DEMONTÁŽ
POZOR! Obraťte se výhradně na kvalifikovaný personál.
Pokud bude zařízení demontováno a následně namontováno na jiném
místě, je třeba:
• přerušit napájení a odpojit ho od sítě
• přistoupit k výměně součástí, které nemohou být demontovány nebo jsou
poškozené
UPOZORNĚNÍ
Řádné fungování zařízení je zaručeno pouze, pokud budou dodržovány
body uvedené v této příručce. Firma nezodpovídá za škody způsobené
nedodržováním montážních norem a pokynů uvedených v této
příručce.
Popisná část a ilustrace v této příručce nejsou závazné. Při zachování
základních funkčních charakteristik si firma vyhrazuje právo na
změny výrobku, které povedou ke zlepšení jeho vlastností z hlediska
technického, konstrukčního či obchodního, bez nutnosti aktualizace
této publikace.
D811401 00018_05
ČESKY
D811401 00018_05
Orb. 1
250
165
ULISSE SB/CM
223
ULISSE SB/CM
115
82
56
P1
82
P2
169
59
312
312
143
166
6.35
27.7
A
262 min / 312 max
115 max
65 min.
B
C
85
341
G
D
E
F
Orb. 2
ULISSE C - CM - SB
C
G
ULISSE - verze 05 - D811401 00018_05
Orb. 3
ULISSE S C - S CM - S SB
Orb. 4
EN
OP
A
- ULISSE - verze 05
E
OS
CL
D811401 00018_05
Obr. 5
ON/OFF
ON/OFF
STOP
STOP
ZAVŘENO
OTEVŘENO
START
SIRIO-FR
MIZAR-FR
Obr. 6
A
B
JEDNOFÁZOVÝ ULISSE
JEDNOFÁZOVÝ ULISSE
ST1 - ST2 = tlačítka ovládání.
KONCOVÝ
SPÍNAČ
N
M2
1
2
3
ST1
FCC FCA Fcom
4
5
ST2
6
9
8
CM
M2 FCC FCA Fcom
1
2
3
4
SBR
5
6
9
M
SBV
12
ČERNÝ*
11
MODRÝ = 4 póly*1
ŠEDÝ = 6 pólů*2
7
M1
HNĚDÝ*3
CM
HNĚDÝ*3
ŠEDÝ = 6 pólů*2
MODRÝ = 4 póly*1
ČERNÝ*
L
M1
7
8
SBR
11
M
FCC
FCA
FOA
13
13
13
SBV
12
FCC
FCA
FOA
13
13
13
M1 = CHOD MOTORU A KONDENZÁTOR
FCA = KONCOVÝ SPÍNAČ OTEVÍRÁNÍ
SBV = KONCOVÝ SPÍNAČ ŘETĚZU NAVIJÁKU
CM = SPOLEČNÝ MOTOR
Fcom = SPOLEČNÝ KONCOVÝ SPÍNAČ
SBR = KONCOVÝ SPÍNAČ RYCHLÉHO ODBLOKOVÁNÍ
M2 = CHOD MOTORU A KONDENZÁTOR
FCC = KONCOVÝ SPÍNAČ ZAVÍRÁNÍ
FOA = K.S. PŘESAHU OTEVÍRÁNÍ
ULISSE - verze 05 - D
TŘÍFÁZOVÝ ULISSE
TŘÍFÁZOVÝ ULISSE UP
OTEVŘENO
C
KONCOVÝ
SPÍNAČ
2
3
4
5
6
R
S
T
1
2
3
FCC FCA Fcom
4
5
6
9
HNĚDÝ*3
BÍLÝ = 6 pólů*5
ČERVENÝ = 4 póly*4
ČERNÝ*
9
ČERNÝ*
1
FCC FCA Fcom
BÍLÝ = 6 pólů*5
T
HNĚDÝ*3
S
ČERVENÝ = 4 póly*4
R
D811401 00018_05
Obr. 6
7
8
SBR
11
7
8
SBR
11
V
U
M
W
SBV
SBV
12
12
13
13
ČERVENÝ = 4 póly
BÍLÝ = 6 pólů
ČERNÝ*
13
10
**
3 11
9
12
HNĚDÝ*
3
M
W
380V
*
4
ULISSE UP
1
8
5
2
7
6
U
V
**
24V
Obr. 7
1
2
10 - ULISSE - verze 05
*5 BÍLÝ = 6 pólů
FOA
14
*4 ČERVENÝ = 4 póly
FCA
15
*3 HNĚDÝ
FCC
*2 ŠEDÝ = 6 pólů
13
FOA
ČERNÝ
13
FCA
*1 MODRÝ = 4 póly
FCC
D811401 00018_05
Obr. 8
ULISSE C
ULISSE CM
ULISSE SB
ULISSE CM/SB
Zelené
Červené
Obr. 9
Obr. 10
OTEVŘENO
F1
VY
PO JMĚ
INS UZE TE
TA PO
LA
CI
ZAVŘENO
OTEVŘENO
VYJMĚTE
POUZE PO
INSTALACI
F2
ZAVŘENO
ULISSE - verze 05 - 11
