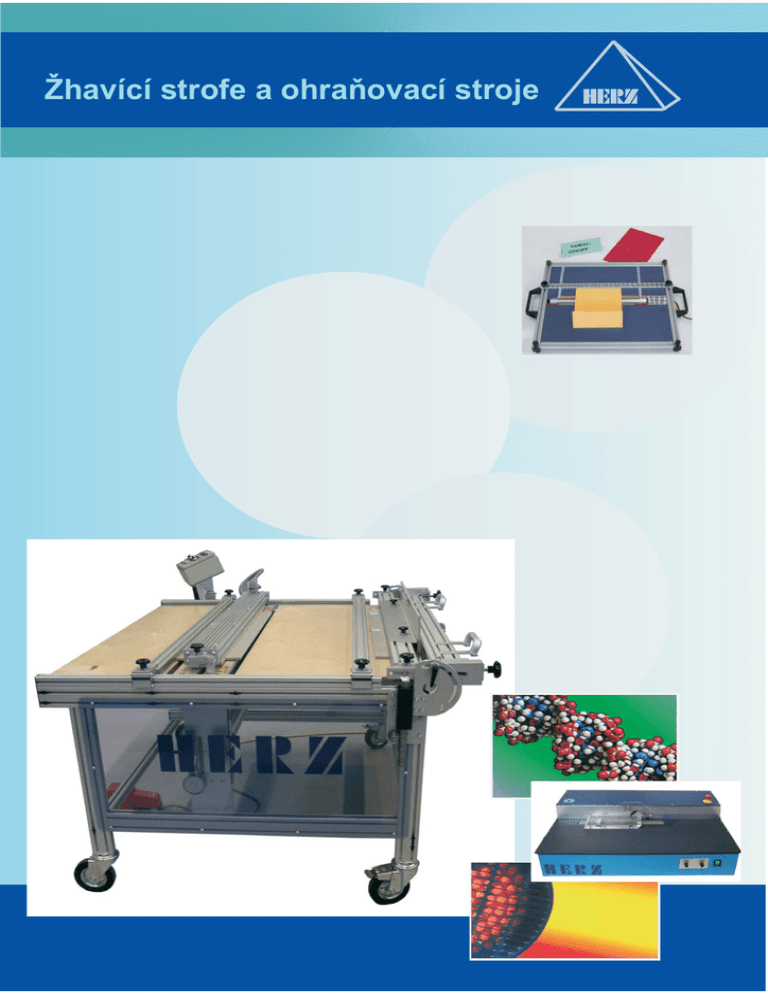

Žhavící strofe a ohraňovací stroje HERZ Vstupný model MH HERZ Získejte prospěch z našeho know-how Tento prospekt je pomůcka, která Vám ukazuje výběr pro Vás nejvhodnějších strojů a přístrojů. V našem programu najdete všechno co se potřebuje k ohřívání a ohranování termoplastických umělých hmot tlouštky 0,25 az 20,0mm,od vstupného modelu do profesionálního stroje. Mini ohřívací lišta je levná alternativa pro začátečníky k ohřívání malých obrazovek (display) a jiných dílů před ohnutím. Možnost užívání na obou stranách umožňuje součastné ohřívaní ,bez časově náročné přípravy,, folií tlouštky 0,25-1,0mm na jedné straně a desek tlouštky 1-4mm na druhé straně, aby se staly ohybuschopné. Stroj vyniká širokým polem užívatelnosti pro svou kompaktnost, malé rozměry a přenosnost. Mini-ohřívací lišta maximální pracovní šířka tlouštka desek šířka přístroje hloubka přístroje Napětí vstupný výkon váha přístroje 2 Technický změny vyhrazena. mm mm mm mm V W kg 300 0,25 – 4 660 500 230 250 8,2 Vstupný model MMH a HS HERZ K rozšíření k nasemu vstupnému typu nabízíme Mini-skupinovou ohřívací lištu se dvěmy nebo třemy topnýmy plochamy. Jako u Mini-ohřívací lišty se může na jedné straně ohřívat folie od 0,25-1,0 mm a součastně na druhé straně termoplastická deska z umělé hmoty v tloušťce od 1,0-4,0 mm a potom ručně nebo pomocí šablony ohýbat. Ruční ohřívací tyč typové řady HS je zvlašť vhodná pro nasazení na staveništích k otáčivému ohýbání a svařování desk z PP a PE pro výrobu nádrží, větrání a výrobu přístrojů. Teplota teflonem potaženého topného článku se dá přesně nastavit pomocí digitálního ovládače teploty. Dodávka obsahuje i stojánek, který umožňuje bezpečné odložení přístroje, když se nepoužívá. Technické údaje pracovní šířka vstupný výkon vstupné napetí váha mm kW V kg HS 100 HS 150 HS 200 1000 0,7 230 7 1500 1,0 230 9 2000 1,1 230 11 Technický změny vyhrazena. 3 Stolové ohřívací desky typové řady TG Stolová ohřívací plocha TG je vyrobená z hliníkového profilu a je vybavená černým radiatorem jako topnou soustavou, jako všechny naše přístroje a stroje. Ohřívací teplota se nastavuje a kotroluje digitálnim obvládačem teploty. To zaručuje přesné a reprodukovatlné vyhřívání všech termoplastických umělých hmot. Jako příslušenství se dodává paralelní příraz a digitálni časoměr, což je velmi pomocné pri seriové vyrobě. Pomocí nasazené teflonem potažené nasazovacíc lišty (extra) je možné ohřívat folie od 0,25 do 1,0mm během několika vteřin a tím je připravit na ohýbání. Obraz: Stolová ohřívací deska s příslušenstvím Stolové ohřívací desky maximální pracovní šřka maximálni tloušťka desek šířka přístroje vstupné napětí vstupný výkon váha přístroje HERZ mm mm mm V kW kg TG 50 500 6 900 230 0,5 7 TG 100 TG 150 1000 1500 6 6 1400 1900 230 230 0,7 1,0 12 15 TG 200 TG 250 2000 2500 6 6 2400 2900 230 230 1,1 1,5 18 21 TG 300 3000 6 3400 230 1,6 24 Stolová ohřívací deska TG mO má stejnou konstrukci jako stolová ohřívací deska TG, ale ohřívaním z obou stran může ohřívat desky do tloušťky 12mm do ohýbavého stavu. Obraz: Stolová ohřívací deska s horním topením a příslušenstvím Kromě toho je seriově vybavená digitálnim časoměrem s akustickým signalem pro vyndávání obráběných předmetů. Jako příslušenství se dá vybavit PTFE potaženou tyčí pro otáčiée ohýbání a svařování desek z PE nebo PP. Stolový přístroj s topením Shora a zdola TG 100mO TG 150mO TG200mO TG 250mO TG 300mO maximální pracovní šířka mm 1000 1500 2000 2500 3000 tlouštka desek mm 12 12 12 12 12 šířka přístroje mm 1400 1900 2400 2900 3400 vstupné napětí V 230 230 230 230 230 vstupný výkon kW 1,4 2,0 2,2 3,0 3,2 váha přístroje kg 22 28 34 40 46 4 Technický změny vyhrazena. Heiztische der Typenreihe HBR Mobilní ohřívací stůl maximální pracovní šřka maximálni tloušťka desek šířka stroje délka stroje výška stroje výška praocvního stolu vstupné napětí vstupný výkon váha stroje HERZ HBR 100 HBR 150 HBR 200 HBR 250 HBR 300 mm mm mm mm mm mm V kW kg Modulární konstrukcí ohřívacích stolů je užívatel schopen si sestavit pro každý účel optimalní stroj, takže může dosáhovat maximální užitkovost. Pro získání větši výtopné plochy pro ohýbání větších poloměrů se dá stroj několika málo hmaty modifikovat. Pro výměnu vrchního topení za ohřívaci tyč pro otáčivé ohýbání a svařování desek z PE s PP je potěebné pouze několik málo hmatů. 1000 20 1700 800 750 500 400 1,4 90 1500 20 2200 800 750 500 400 2,0 100 2000 20 2700 800 750 500 400 2,2 120 2500 20 3200 800 750 500 400 3,2 130 3000 20 3700 800 750 500 400 4,0 150 Strojové moduly - - základní model se skládá z zařízení výškového přestavení spodního topení přestavení topné šířky digitálni ovádač teploty pro spodní a vrchní topení digitálni časoměr pro ovládání průběhu s akustickým signálovým zařízením zvihový motor pro výškove přestavení vrchního topení včetně nožního přepínače jednoduche spodní topení jednoduché vrchní topení dvojnásobné spodní topení dovjnásobné vrchní topení ohřívací tyč pro kontaktové ohřívání PE a PP Technický změny vyhrazena. 5 Perfektní modulární system HERZ Pomocí rozmanitého príslušenství můžete ohřívat všechny termoplastické umělé hmoty (jako např. PVC, PC, PMMA, PA, PS, PE a PP) až do tlouštky materialu do 20 mm a potom pomocí nově koncipovaného ohraňovacího stroje ohýbat a ohraňovat. Výškové přestavení Toto standartní vybavení slouží rozšiřování výtopného pásma při ohýbání polomerů do 30 mm. Ohřívací tyč Teflonem potažená ohřívací tyč pro kontaktové ohřívání desek z PE a PP do tloušťky materialu 20mm a pracovní šířky 3000 mm. Standart ohřívací tyč dojnásobné vrchní a spodní topení zvihový motor rozdělené provedení 6 Technický změny vyhrazena. Ohraňovací stroje typové řady AB HERZ Tento mobilní ohraňovací stroj je koncipovaný pro nasazení ve stavění nádrží pro ohraňování desek z PE a PP. Je vhodný i pro ohraňování termoplastů jako např. PVC,PMMA, PC a PS. obraz: ohraňovací stroj s dodatečným příslušenstvím mobilní ohraňovací stroj maximální pravovní šířka maximální šířka desky šířka stroje hloubka stroje výška stroje pracovní stůl výše váha stroje mm mm mm mm mm mm kg AB 100 AB 150 AB 200 AB 250 AB 300 1000 1500 2000 2500 3000 20 20 20 20 20 1850 2350 2850 3350 3850 800 800 800 800 800 1100 1100 1100 1100 1100 940 940 940 940 940 90 100 120 130 150 Specialní konstrukce přidržovacího trámu umožňuje i ohraňování profilových trubek, které je potom možné postranním otevřením přidržovacího trámu vyndávat (viz obraz). Celá konstrukce stroje je taková, že je možné vyrábet reprodukovatelné úhly do 130° a poloměry do 30mm. Tím je dosažitelná vysoká flexibilita a mnohostrannost. Technický změny vyhrazena. 7 Kombinované stroje typové řady HBR-K HERZ Stroje typové řady HBR-K jsou kombinované ohřívací a ohraňovací stroje. Svou kompaktní konstrukcí velmi šetří místo. Ale uživatelům stojí k dispozici všechny možnosti užívání jako u tradičních strojů řady HBR a AB. obraz: mobilní ohřívací stůl s dodatečným příslušenstvím mobilní ohřívací stůl max. pravovní šířka max. šířka desky šířka stroje délka stroje výška stroje výška pracovního stolu vstupné napětí vstupný výkon váha stroje mm mm mm mm mm mm V kW kg HBR 100 K 1000 20 1700 1200 750 500 400 1,4 110 HBR 150 K 1500 20 2200 1200 750 500 400 2,0 120 HBR 200 K 2000 20 2700 1200 750 500 400 2,2 140 HBR 250 K 2500 20 3200 1200 750 500 400 3,2 150 Strojové moduly Základní model se skládá z: - 8 ve výšce přestavitelné spodní topení přestavná šířka topení digitální ovládač teploty pro spodní a vrchní topení digitální časoměr pro řízení průběhu s akustickým signálním zařízením motor zdvihu pro přestavení výšky vrchního topení včetně nožního přepínače zařrízení pro ohraňování desek do úhlů 130° a poloměrů max. 30mm. Technický změny vyhrazena. Příslušenství: - jednoduché spodní topení - jednoduché vrchní topení - dvojnásobné spodní topení - dvojnásobné vrchní topení - ohřívací tyč pro kontaktové ohřívání PE a PP HBR 300 K 3000 20 3700 1200 750 500 400 4,0 170 Několikanásobné ohřívací stoly typové řady MHT HERZ Několikanásobný ohřívací stůl je zvlášť vhodný pro paralelní ohřívání dvou nebo více ohraňovaných míst. obraz: Několikanásobný ohřívací stůl s dodatečným příslušenstvím Jako u všech ostatních strojů je i u tohoto každé jednotlivé topení řízené separátním digitálním ovládačem, takže je zaručené přesné řízení jednotlivého ohřívaného pásma. Doba topení je řízená integrovaným časoměrem, který automaticky vypíná po uběhnutém nastaveném času a zapíná akustický signál. Několikanásobný ohřívací stůl maximální pravovní šířka šířka stroje hloubka stroje pracovní výška vstupné napětí vstupný výkon váha stroje mm mm mm mm V kW kg MHT 100 MHT 150 MHT 200 MHT 250 MHT 300 1000 1500 2000 2500 3000 1900 2400 2900 3500 3900 2200 2200 2350 2350 2350 920 920 920 920 920 400 400 400 400 400 1,4 2,0 2,2 3,2 4,0 290 350 450 500 600 Technický změny vyhrazena. 9 Několikanásobné ohýbačky typové řady MBT HERZ Mobilní několikanásobná ohýbačka sj významná zvlášť svou jednoduchou a logickou ovladatelností. S ní se můžou opracovávat obráběné předměty z PVC, PMMA, PC, PA a jiných termoplastických umělých hmot po ohřátí ohýbat na reprodukovatelný maximalní úhly 140o nebo poloměry do 40mm. obraz: Několikanásobná ohýbačka s dodatečným příslušenstvím Užíváni těhto strojů se doporučuje hlavně pro výrobu: - všech druhuůpoklopu např. u přístroju, vitrín, aparátů elektrického a chemického prumyslu vzduchotechnických zařízení, např. ventilačních otvorů prvků pro výrobu modelů, např. podporných stolků z PMMA osvětlovacích těles, skříní, součastek pro přislušenství nebo také stojánku na prospekty pro reklamní účely. Několikanásobná ohýbačka maximální pravovní šířka maximální tlouštka desky šířka stroje hloubka stroje výška stroje výška pracovního stolu váha stroje 10 Technický změny vyhrazena. mm mm mm mm mm mm kg MBT 100 MBT 150 MBT200 1000 1500 2000 12 12 12 1600 2100 2600 1100 1100 1100 650 650 650 500 500 500 90 100 120 Ohýbací šablona typové řady BS HERZ Ohýbací šablonou se dají lehce a rychle vyrábět různé U profily. Pomocí přestavitelných ohýbacích narážek se dají plynule nastavovat ramena mezi 15° a 135°. Přestavitelný mechanismus umožňuje univerzální nastavování vnitřních rozměrů U profilů až do maximálně 1000 mm. Tím se vyhýbame časově a nákladově Náročnému nastavování šablon. Ohýbací šablona pravovní šířka pracovní hloubka pracovní výška váha mm mm mm kg BS 120 1200 1000 930 90 Miniaturní leštička typové řady MPM Miniaturní leštičkou se dají lehce a jednoduše leštit do průzračna řezané a frézované hrany na akrylu a pod. materiálech. Desku pomocí dopravního pásu proveďte kolem diamantem posazené leštící hlavy. Pomocí přestavitelného stolu se dají obrábět hrany do úhlu 45°. Leštičky pro větší desky na poptávku. Miniaturní leštička maximální výška leštění sklápěcí stůl obrátky výkon mm min-1 W MPM 25 45° 4000-12000 900 Technický změny vyhrazena. 11 Tady nás najdete... HERZ Po lod - Z R HE world e th ver all o enn í výc kurz s vik v ový ářen 24 ch í zd hod pro arm ino sto a v vá rec naš opr h ích avn í sl užb a Herz GmbH Kunststoff- & Wärmetechnologie Biberweg 1 D - 56566 Neuwied Tel.: +49 (0)2622-81086 Fax: +49 (0)2622-81080 www.herz-gmbh.com, [email protected] Herz GmbH Kunststoff- & Wärmetechnologie Am Arenberg 26a D - 86456 Gablingen Tel.: +49 (0)8230-85085 Fax: +49 (0)8230-85087 www.herz-gmbh.com, [email protected] Herz Austria GmbH Kunststoff- & Wärmetechnologie Gleinser Weg 27 A - 6141 Schönberg / Tirol Tel.: +43 (0)5225-63113 Fax: +43 (0)5225-6311385 www.herz-austria.at, [email protected] Herz Austria GmbH Kunststoff- & Wärmetechnologie Johann-Galler-Str. 20 IZ – NÖ - Nord A - 2120 Wolkersdorf i. Weinviertel Tel.: +43 (0)2245-82494-0 Fax: +43 (0)2245-82494-9 www.herz-austria.at, [email protected] Herz Hungária Kft. Műanyag- és hőlégtechnika Pesti úti iparterület HRSZ.: 3335 HU - 2225 Üllő Tel.: +36 (06)29-522 400 Fax: +36 (06)29-522 410 www.herz-hungaria.hu, [email protected] Herz Polska Sp.z o. o. Technologie obróbki tworzyw sztucznych Ul. Wiertnicza 110 PL – 02-952 Warszawa Tel.: +48 (0)22-8428583 Fax: +48 (0)22-8429700 www.herz-polska.pl, [email protected] Herz Bulgaria OOD Boul. Assen Jordanov 10 BG – 1592 Sofia Tel.: +359 (0) 2 - 9790351 Fax: +359 (0) 2 - 9790793 www.herz-bulgaria.com, [email protected] Rezek MHG, spol.sr.o. Str. Bachmacska 4 CZ – 37001 Ceske Budejovice Tel.: + 420 / 724290704 Fax: +420 / 38 / 6350571 www.rezek-mhg.cz, [email protected] Überreicht durch / Received from:
