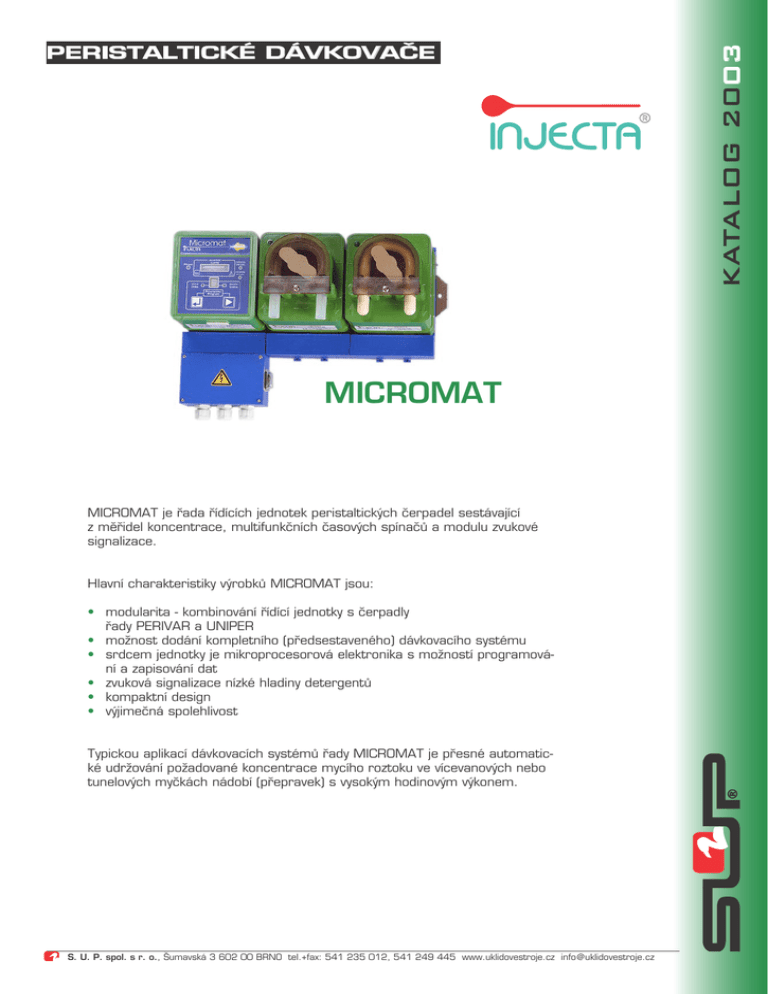

MICROMAT
MICROMAT je řada řídících jednotek peristaltických čerpadel sestávající
z měřidel koncentrace, multifunkčních časových spínačů a modulu zvukové
signalizace.
Hlavní charakteristiky výrobků MICROMAT jsou:
• modularita - kombinování řídící jednotky s čerpadly
řady PERIVAR a UNIPER
• možnost dodání kompletního (předsestaveného) dávkovacího systému
• srdcem jednotky je mikroprocesorová elektronika s možností programování a zapisování dat
• zvuková signalizace nízké hladiny detergentů
• kompaktní design
• výjimečná spolehlivost
Typickou aplikací dávkovacích systémů řady MICROMAT je přesné automatické udržování požadované koncentrace mycího roztoku ve vícevanových nebo
tunelových myčkách nádobí (přepravek) s vysokým hodinovým výkonem.
S. U. P. spol. s r. o., Šumavská 3 602 00 BRNO tel.+fax: 541 235 012, 541 249 445 www.uklidovestroje.cz [email protected]
KATALOG 2003
PERISTALTICKÉ DÁVKOVAČE
MICROMAT
Konduktometrický
dávkovací systém
! Pøesná regulace koncentrace.
! Optimalizace mìøení.
! 3 programy.
! Snadné programování.
! Vhodné pro kapaliny i pevné látky.
! Funkce zapisování dat.
! Zvuková a optická signalizace.
! Výjimeènì nenákladná a praktická instalace.
! Možno pøizpùsobit potøebám zákazníka.
Pøístroj MICROMAT-XC byl vyvinut pro optimalizaci dávkování
detergentù pomocí automatického sledování vodivosti.
Mikroprocesor v pravidelných intervalech velice pøesnì sleduje
namìøené údaje, zlepšuje pøesnost mìøení (napø. èistotou
mìøícího pøístroje) a sleduje koncentraci (napø.: nemìní se
koncentrace - nízká hystereze).
Tento systém lze použít k ovládání elektromagnetických ventilù
pøi dávkování práškových detergentù, což dokazuje
mnohostrannost využití tohoto výjimeèného pøístroje. Micromat
XC dosahuje snadno a rychle výborných výsledkù. Je to systém,
který urèitì splní potøeby každého uživatele.
Vícenásobné programování
Jsou k dispozici tøi druhy øízení, Prog. 1 - 2 - 3, pro rùzné
koncentrace ve vanì.. Uživatel si mùže jednoduše vybrat
požadovaný program stisknutím tlaèítka.
Jednoduché a bezpeèné použití
TPøední panel ukazuje probíhající funkce pomocí LED diod, což
umožòuje uživateli snadno a pøesnì zjistit všechny nezbytné
údaje. MICROMAT-XC is je vybaven také zvukovou a optickou
signalizací, což usnadòuje
pøesné sledování a kontrolu
probíhajících funkcí.
Programování a kalibrace
Koncentraci pøípravku a èas aktivace signalizace (od 1 do 9 min.)
lze naprogramovat posloupností tlaèítek na pøedním panelu za
pomoci digitálního displeje. Program lze také nahrát z vnìjšího
programátoru dodávaného výrobcem.
XC
CZD_XC REV2.1 gen01
CZ
Funkce zapisování dat
Vnitøní pamì zaznamenává poèet a dobu dávkování, poèet
mycích cyklù a poèet signalizací. Tyto hodnoty lze nahrát do
externího programátoru nebo do poèítaèe.
Vysoká kvalita
Všechny pøístroje INJECTA jsouo vyrobeny z vysoce kvalitních
dílù a materiálù, jsou tedy spolehlivé a mají dlouhou životnost za
rozumnou cenu. Výrobky INJECTA jsou výsledkem progresivního
výzkumu a technologií v takové kombinaci, aby byla zajištìna co
nejvyšší kvalita.
Zákaznický servis
Díky vlastnímu vstøikování plastù, modelování dílù a používání
vyspìlých výrobních postupù je firma INJECTA schopna splnit
jakýkoliv technický nebo komerèní požadavek zákazníka.
XC
TECHNICKÉ ÚDAJE
MICROMAT
Stupnice vodivosti:
Poèáteèní vodivost:
Typ nastavení:
Programování:
0 - 10 g/l (ekvivalentní roztoku 15% NaOH - KOH pøi 55°C).
Zpùsob mìøení:
Bajonetové, volitelná korekce teploty
Armatury:
Pro hadice prùmìru 4x6 mm
Pøívod energie:
190-250 VAC 120VA - 24/110 V volitelný
Vnìjší rozmìry DxVxŠ:
Hmotnost:
100x200x110 mm
20 MicroS.
Digitální s mikroprocesorem
Až tøi pøedem nastavené programy.
250g
POZN.: Systém je dodáván kompletní s mìøièem vodivosti, konzolou pro montáž a šrouby.
Elektrický kabel je dodáván na objednávku.
INJECTA srl si vyhrazuje právo na provádìní zmìn bez pøedchozího upozornìní.
Micromat
Micromat
ALLARME
ALARM
Power
SONDA
PROBE
Typická
konfigurace
POMPA
PUMP
ALLARME
ALARM
Power
Unità
Units
SONDA
PROBE
Decimi
Tenths
Programma
Program
POMPA
PUMP
Unità
Units
Decimi
Tenths
Programma
Program
Ovládací
panel
Pøívod energie
:
Výstup
PROGRAMMA
di lavaggio
Mìøiè vodivosti
CZD_XC REV2.1 gen01
Pøíslušenství dodávané k programátoru
Mìøiè s bajonetovým uchycením a
elektrodami z nerezové oceli
Konstanta buòky: 1
Prùmìr otvoru 22mm
Dodáváno se strojem
5669
Modulární uchycení
Syn Star
5654
Kryt kabelového vedení
Syn Star
5683
Kabel se dvìma vodièi
(2x0,75mm)
Kompletní sonda pro mìøení
vodivosti
5682
Kryt kabelové skøínì
Str. 1 z 1
Kabelová skøíò
5681
Øada MICROMAT XC - Náhradní díly
5641
CZR_XC (ED.04/00)
MICROMAT
Konduktometrický systém
pro dávkování detergentù
! Integrovaný systém pro dávkování detergentù.
! Pøesné mìøení koncentrace.
! 3 programy.
! Snadné programování.
! Vhodné pro kapaliny i pevné látky.
! Akustická a optická signalizace..
Pøístroj MICROMAT-XD byl vyvinut pro optimalizaci dávkování
detergentù pomocí automatizovaného sledování vodivosti.
Pøístroj XD je složen z dávkovacího automatu detergentu se
stálou rychlostí UNIPER FX250 a automatizované
konduktometrické øídící jednotky MICROMAT XC.
mìøícího pøístroje) a sleduje koncentraci (napø.: nemìní se
Systém je dodáván z výroby již smontovaný, je výhodným
øešením pro jednoduchou a úèelnou instalaci. Tento systém urèitì
splní potøeby každého uživatele.
K dispozici jsou tøi druhy øízení,, Prog. 1 - 2 - 3, pro rùzné
koncentrace ve vanì. Uživatel si mùže jednoduše vybrat
požadovaný program stisknutím tlaèítka.
XD
CZD_XD REV2.1 gen02
CZ
Vnitøní pamì zaznamenává poèet a èas dávkování, poèet
mycích cyklù a èísla signalizací. Tyto hodnoty lze nahrát do
externího programátoru nebo do poèítaèe. Vnitøní pamì
zaznamenává èíslo a èas dávkování, poèet mycích cyklù a èísla
signalizací. Tyto hodnoty lze nahrát do externího programátoru
nebo do poèítaèe.
Vysoká kvalita
Všechny pøístroje firmy INJECTA jsou vyrobeny z vysoce
kvalitních dílù a materiálù, jsou tedy spolehlivé a mají dlouhou
životnost za rozumnou cenu. Výrobky INJECTA jsou výsledkem
progresivního výzkumu a zajišují splnìní všech požadavkù
zákazníkù.
Zákaznický servis
Pøední panel ukazuje probíhající funkce pomocí LED diod, což
údaje.. MICROMAT-XD je vybaven také zvukovou a optickou
signalizací, což usnadòuje sledování a kontrolu probíhajících
operací.
Koncentrace pøípravku a èas aktivace signalizace (od 1 do 9 min.)
Šumavská 3, 602 00 Brno, Èeská republika, tel.+fax: 541 235 012, 541 249 445
http:/www.uklidovestroje.cz,[email protected]
XD
MICROMAT
TECHNICKÉ ÚDAJE
Stupnice vodivosti:
Typ nastavení:
Programování:
0 - 10 g/l (ekvivalentní 15 % roztoku NaOH - KOH pøi 55°C).
Zpùsob mìøení:
Prùtok dávkovacího automatu:
Bajonetové, volitelnì s korekcí teploty
Celk. dopravní výška automatu:
20 m vodního sloupce
Max. tlak automatu:
Max. viskozita dávkované kapaliny:
100 kPa ( 1 bar - 14,5 psi ).
Armatury:
Pøívod elektøiny:
Vnìjší rozmìry DxVxŠ:
Hmotnost:
Pro hadice 4x6mm nebo 8x12mm (volitelné)
20 MicroS.
Až 3 pøedem nastavitelné programy
Stálý 250 ml/min.
IVstøikování kapaliny do 2500 mPa.s (100 mPa.s se sací/vypouštìcí prodluž.
hadicí prùmìru 4x6mm - 2500 mPa.s s prodluž. hadicí 8x12mm).
210x200x110 mm.
1400g
POZN.: Systém je dodáván kompletní s dávkovacím automatem a peristaltickou trubkou, spojkami, sacími filtry,
vstupní jednotkou, s mìøièem vodivosti, držákem pro montáž a šrouby.
Prodlužovací hadice a elektrický kabel jsou dodávány na objednávku.
Typická
konfigurace
Micromat
Micromat
ALLARME
ALARM
Power
SONDA
PROBE
POMPA
PUMP
ALLARME
ALARM
Power
Mìøiè s bajonetovou koncovkou
a nerezovými elektrodami
Konstanta buòky: 1
Prùmìr otvoru: 22mm
MicroMat - C
Dodáváno se zaøízením
Programmatore di
conducibilità
POWER
SONDA
PROBE
Unità
Units
POMPA
Decimi
Tenths
Programma
Program
POMPA
PUMP
Unità
Units
-
M
+
Decimi
Tenths
Programma
Program
Sonda
Allarme
- Mod -
Ovládací panel
Pøívod energie
PROGRAMMA
di lavaggio
CZD_XD REV2.1 gen02
:
Mìøiè vodivosti
5679
Ocel. kolejnice pro uchycení
1 èerpadla (Micromat XD)
5669
Modulární uchycení
Syn Star
Kabel se 2 vodièi
(2x0,75mm)
5683
Polyetylenová hadice
4x6mm
Min 100 m
5580
Kabelová skøíò
5681
Kompletní sonda
pro mìøení vodivosti
5641
Str. 1 z 1
5682
Syn Star
5654
Øada MICROMAT XD - Náhradní díly
Peristaltická trubka
Santoprene® 6x12mm
5569
CZR_XD (ED.04/00)
MICROMAT
Konduktometrický systém
pro dávkování detergentù
a leštících pøípravkù.
! Integrovaný systém dávkování
! mycího a leštícího pøípravku.
! Pøesné mìøení koncentrace.
! 3 programy.
! Jednoduché programování.
! Vhodný pro kapaliny i pevné látky.
! Zvuková a optická signalizace.
Pøístroj MICROMAT-XR byl vyvinut pro optimalizaci dávkování
mycích pøípravkù pomocí automatického sledování vodivosti.
Micromat XR se skládá z dávkovacího automatu detergentu se
stálou rychlostí UNIPER FX250, dávkovacího automatu leštícího
pøípravku s nespojitou promìnlivou rychlostí PERIVAR IB030 a
automatizované konduktometrické øídící jednotky MICROMAT
XC.
mìøícího pøístroje) a sleduje koncentraci (napø. nemìní se
Systém je dodáván z výroby již smontovaný. Micromat XR je
dobrým øešením pro jednoduchou a úèelnou instalaci. Je to
systém, který urèitì splní požadavky každého uživatele.
K dispozici jsou tøi druhy øízení, Prog. 1 - 2 - 3, pro rùzné
koncentrace v jednotlivých vanách. Uživatel si mùže jednoduše
vybrat požadovaný program stisknutím tlaèítka.
Pøední panel ukazuje probíhající funkce pomocí LED diod, což
údaje. MICROMAT-XR je vybaven také zvukovou a optickou
signalizací, což usnadòuje sledování a kontrolu probíhajících
operací.
XR
CZD_XR REV2.1 gen02
CZ
Vnitøní pamì• zaznamenává poèet a èas dávkování, poèet
mycích cyklù a èísla signalizací. Tyto hodnoty lze nahrát do
externího programátoru nebo do poèítaèe.
Vysoká kvalita
Všechny pøístroje firmy INJECTA jsou vyrobeny z vysoce
kvalitních dílù a materiálù, jsou tedy spolehlivé a mají dlouhou
životnost za rozumnou cenu. Výrobky INJECTA j sou výsledkem
progresivního výzkumu a zajiš•ují splnìní všech požadavkù
zákazníkù.
Zákaznický servis
® Tygon je ochrannou znaèkou spoleènosti Norton Performance Plastics
Corporation.
® Santoprene je ochrannou znaèkou spoleènosti Monsanto Company
Koncentraci pøípravku a èas aktivace signalizace (od 1 do 9 min.)
Šumavská 3, 602 00 Brno, Èeská republika, tel.+fax: 420 5 4123 5012, 420 5 4124 9445
http:/www.cleanfix.cz/sup, [email protected]
XR
TECHNICKÉ ÚDAJE
MICROMAT
Stupnice vodivosti:
Typ nastavení:
Programování:
0 - 10 g/l (odpovídá roztoku 15% NaOH - KOH pøi 55°C).
20 MicroS.
Až 3 pøedem nastavené programy
Typ mìøení:
Prùtok automatu dávkujícího detergent:
Celk.dopravní výška èerpadla (detergent):
Max. tlak automatu dávkujícího detergent:
Prùtok automatu dávk. leštící pøípravek:
Celk. dopr. výška èerpadla (leštící pøípr.):
Max. tlak automatu (leštící pøípravek):
Max. viskozita dávkovaného detergentu:
Bajonetové s vollitelným nastavením teploty
Armatury:
Pøívod elektøiny:
Vnìjší rozmìry VxŠxH:
Hmotnost:
Pro hadice 4x6mm nebo 8x12mm. (volitelná)
250 ml/min. - stálý
100 kPa ( 1 bar - 14,5 psi ).
0 - 30 ml/ min. - nastavitelný
300 kPa ( 3 bar - 43,5 psi ).
Vstøikování kapalin do viskozity 2500 mPa.s (100 mPa.s se sací/vypouštìcí
prodluovací.hadicí 4x6mm - 2500 mPa.s s prodluž. hadicí 8x12mm).
300x200x110 mm.
2150g
POZN.: Systém je dodáván kompletní s dávkovacími automaty detergentu a leštícího pøípravku, peristaltickou trubkoou,
spojkami, sacími filtry, , vstupními jednotkami, zpìtnými ventily, s mìøièem vodivosti, konzolou pro montáž a šrouby.
Prodlužovací hadice a elektrický kabel se dodávají na objednávku.
Leštící
pøísada
Micromat
Micromat
ALLARME
ALARM
Power
ALLARME
ALARM
Power
+
SONDA
PROBE
POMPA
PUMP
SONDA
PROBE
Unità
Units
POMPA
PUMP
Unità
Units
-
Detergent
Decimi
Tenths
Programma
Program
MicroMat - C
Decimi
Tenths
conducibilità
POWER
Programma
Program
-
Programmatore di
conducibilità
POWER
M
-
POMPA
M
+
Sonda
- Mod -
CZD_XR REV2.1 gen02
Sonda
Allarme
- Mod -
Typická
konfigurace
Ovládací panel
Pøívod energie
PROGRAMMA
di lavaggio
:
Mìøiè vodivosti
Mìøiè s bajonetovým uchycením
a elektrody z nerezové oceli
Konstanta buòky: 1
Prùmìr otvoru. 22mm
Dodáváno s pøístrojem.
PROGRAMMA
di lavaggio
Min 100 m
4x6mm
Min 100 m
4x6mm
5654
Syn Star
5682
Peristaltická trubka
Santoprene® 6x12mm
5641
Kompletní sonda pro mìøení
vodivosti
5681
Kabelová skøíò
Kabel se dvìma vodièi
(2x0,75mm)
5683
Modulární uchycení Syn Star
5669
5581
Str. 1 z 1
Ocel. kolejnice pro uchycení
1 èerpadla (Micromat XD)
5680
Peristaltická trubice pro mycí
pøísady prùmìru .4x11mm
5610
Øada MICROMAT XR - Náhradní díly
5580
5569
CZR_XR (ED.04/00)
MICRO PROG
Ruèní programátor pøístrojù
Micromat XC, XD, XR
! Nastavitelný vícejazyèný displej.
! Mìøiè vodivosti.
! Rychlé a jednoduché programování systémù
Micromat XC, XD, XR.
! Bateriový.
! Na objednávku možno vyrobit ve zvláštním
XP
CZD_XP REV.1.0 GEN.02
CZ
provedení dle pøání zákazníka.
MICROMAT XP je nejmodernìjší ruèní programátor,
vyvinutý pro jednoduché a rychlé mìøení koncentrace
roztoku v nádrži a pro naètení/zapsání údajù uložených v
pamìti pøístrojù øady MICROMAT (XC, XD, XR).
Jednoduchá údržba
Mìøení koncentrace
Vysoká kvalita
Koncentrace je zmìøena rychle zapojením programátoru XP
k d odávané sondì, která je ponoøena do zásobníku s
roztokem. Namìøená hodnota je odeslána do programátoru
a i neodborná obsluha mùže snadno a rychle kalibrovat
všechny systémy øady MICROMAT (XC, XD, XR).
Všechny pøístroje firmy INJECTA j sou vyrobeny z vysoce
kvalitních dílù a materiálù, které jsou výsledkem
mnohaletého rozsáhlého výzkumu, zamìøeného na vývoj
vysoce kvalitních, trvanlivých výrobkù za rozumnou cenu.
Testy potvrdily správnost výbìru technologií, použitých pøi
výrobì,
Jedinou údržbou, kterou pøístroj MICROMAT XP požaduje, je
výmìna baterií a èištìní vodivé sondy pomocí papírového
nebo látkového kapesníku.
Naètení/zapsání údajù
Pomocí dodávaného spojovacího kabelu lze programátor
MICROMAT XP pøipojit ke kterémukoliv modulu
automatizované regulace vodivosti øady Micromat a
naèíst/zapsat údaje do pamìti. Tímto zpùsobem je možno
získat rùzné informace, jako napø. naètené koncentrace
nebo údaje o èasech signalizace. Je zde funkce zapisování
dat pro získání údajù rozhodujících o spínacích èasech
(celkový èas dávkování, poèet mycích cyklù a poèet
signalizací).
Zákaznický servis
INJECTA zajiš•uje kompletní a rychlý servis a je schopna
splnit jakýkoliv technický nebo komerèní požadavek
zákazníka.
XP
TECHNICKÉ ÚDAJE
MICRO PROG
Typ nastavení:
Typ sondy:
Pøívod energie:
Stupeò ochrany IP:
Vnìjší rozmìry VxŠxH:
Hmotnost:
Digitální, pomocí èipu
Bajonetová
9 V baterie
IP65
95x170x31 mm.
225 g. (vèetnì baterií)
POZN.: Systém je dodáván s 1 spojovacím kabelem pro naètení dat z pøístroje Micromat a 1 sondy a kabelu
pro mìøení vodivosti.
INJECTA srl reserves the right to make changes without prior notice.
STANDARDNÍ KALIBRACE PØÍSTROJE MICROMAT
Standardní konfigurace
1- Mìøení koncentrace
2- Pøipojení k centrální
øídící jednotce CPU
a vložení hodnot
Øídící jednotka
(CPU)
Micromat
MicroProg
ALLARME
ALARM
Power
OFF ON
-
Detergent
+
MicroProg
Micro Prog
POWER
Leštící
pøípravek
SONDA
PROBE
POMPA
PUMP
M-CARD
POWER
OFF ON
M-CARD
Unità
Units
Decimi
Tenths
Programma
Program
REPEAT
7
8
WAIT
9
PUMPS
4
5
6
SIGNAL
START-S2
DRAIN
1
2
3
C
REPEAT
7
9
WAIT
4
5
6
ESC
SIGNAL
START-S2
DRAIN
1
NOP
0
8
Fn
PUMPS
2
3
C
Fn
POWER
ESC
-
NOP
ENT
0
ENT
Sonda
Pøívod energie
:
CZD_XD REV.1.0 GEN02
PØÍSLUŠENSTVÍ DODÁVANÉ K PROGRAMÁTORU MICRO PROG XP
Kabel pro naètení
dat Micromat
Sonda k programátoru
Micromat XP

technické údaje - Úklidové stroje | uklidovestroje.cz

Transkript

Podobné dokumenty
