Polygonový pořad

154GUI2 – cvičení 5

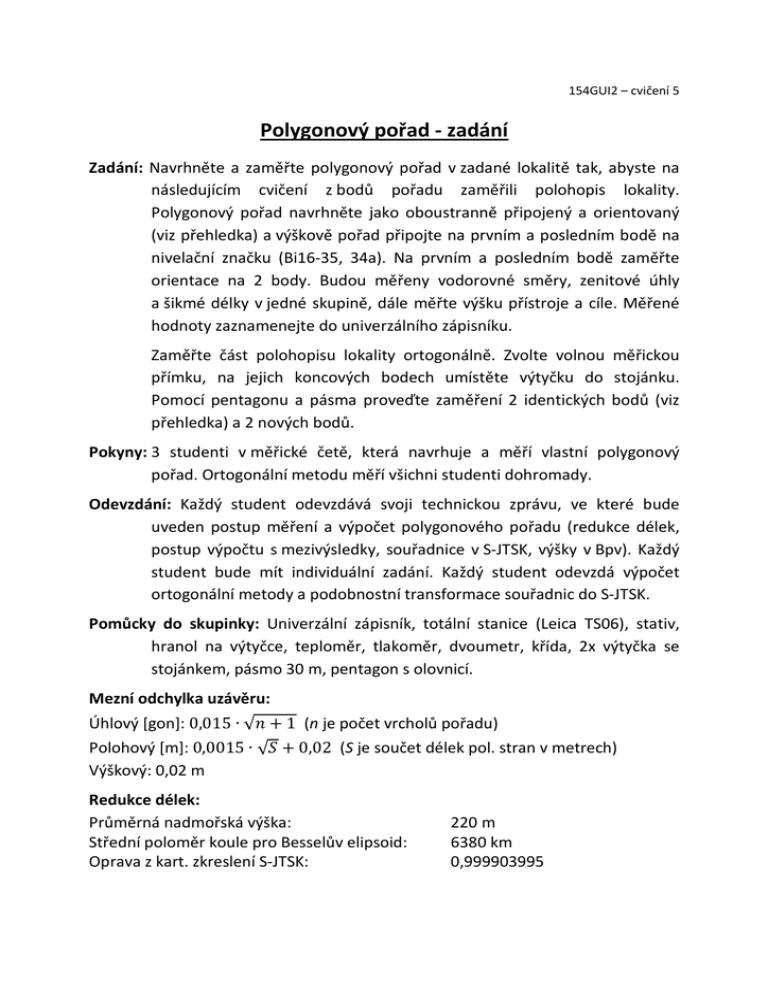

Polygonový pořad - zadání
Zadání: Navrhněte a zaměřte polygonový pořad v zadané lokalitě tak, abyste na
následujícím cvičení z bodů pořadu zaměřili polohopis lokality.
Polygonový pořad navrhněte jako oboustranně připojený a orientovaný
(viz přehledka) a výškově pořad připojte na prvním a posledním bodě na
nivelační značku (Bi16-35, 34a). Na prvním a posledním bodě zaměřte
orientace na 2 body. Budou měřeny vodorovné směry, zenitové úhly
a šikmé délky v jedné skupině, dále měřte výšku přístroje a cíle. Měřené
hodnoty zaznamenejte do univerzálního zápisníku.
Zaměřte část polohopisu lokality ortogonálně. Zvolte volnou měřickou
přímku, na jejich koncových bodech umístěte výtyčku do stojánku.
Pomocí pentagonu a pásma proveďte zaměření 2 identických bodů (viz
přehledka) a 2 nových bodů.
Pokyny: 3 studenti v měřické četě, která navrhuje a měří vlastní polygonový
pořad. Ortogonální metodu měří všichni studenti dohromady.
Odevzdání: Každý student odevzdává svoji technickou zprávu, ve které bude
uveden postup měření a výpočet polygonového pořadu (redukce délek,
postup výpočtu s mezivýsledky, souřadnice v S-JTSK, výšky v Bpv). Každý
student bude mít individuální zadání. Každý student odevzdá výpočet
ortogonální metody a podobnostní transformace souřadnic do S-JTSK.
Pomůcky do skupinky: Univerzální zápisník, totální stanice (Leica TS06), stativ,
hranol na výtyčce, teploměr, tlakoměr, dvoumetr, křída, 2x výtyčka se
stojánkem, pásmo 30 m, pentagon s olovnicí.
Mezní odchylka uzávěru:
Úhlový [gon]: 0,015 ∙ √ + 1 (n je počet vrcholů pořadu)
Polohový [m]: 0,0015 ∙ √ + 0,02 (S je součet délek pol. stran v metrech)
Výškový: 0,02 m
Redukce délek:
Průměrná nadmořská výška:
Střední poloměr koule pro Besselův elipsoid:
Oprava z kart. zkreslení S-JTSK:
220 m
6380 km
0,999903995
154GUI2 – cvičení 5
154GUI2 – cvičení 5
NIVELAČNÍ ÚDAJE
Nivelační pořad: Thákurova - Zíkova
Délka v km
Předchozí bod
Nivelační bod
oddílu
34
34a
od počátku
0.135
Místopis:
Místopisný popis:
0.135
Nadmořská výška
Bpv
222.149 m
Výška z roku
2012
34a
Před stavební fakultou mezi body 4004 a 4005.
Poznámka:
bod stabilizován v asfaltové cestě u kraje pomocí kovového hřebu s
s mosaznou podložkou.
4005
11
,5
m
všechny veličiny jsou uvedeny v metrech
2
9,
m
34a
4004
Stav a stáří objektu:
značka nová
Vlastník:
Úz. jednotka:
K154
Okres:
Praha
Obec:
Praha 554782
Kat. území:
Dejvice 729272
ZM-50
SMO-5
Druh zn.
Stupeň stab.
Č
Druh stab.
Zeměpisná délka
14°23´15.688´´
Stabilizoval
Druh bodu
Souřadnice v S-JTSK
Y
744946 m
X
1040923 m
dig.
Zeměpisná šířka
G
Gn
Ba
50°06´12.441´´
Datum: 22.08.2012
154GUI2 – cvičení 5
Seznam souřadnic
ČB
Y [m]
X [m]
H [m]
501 744924,341
1040964,774
220,349
502 744947,078
1040966,489
221,472
503 744969,238
1040957,647
222,655
504 744964,653
1040936,275
222,474
505 744945,908
1040924,919
221,641
506 744900,118
1040942,460
219,309
507 744891,479
1040935,568
218,949
508 744940,581
1040910,970
221,380
510 744839,942
1040889,008
217,455
511 744875,593
1040921,146
218,320
512 744841,641
1040888,098
0
513 744814,179
1040873,575
0
4001 744971,395
1040928,260
0
4002 744955,398
1040914,033
0
4003 744905,553
1040945,824
0
4004 744925,349
1040963,685
0
4005 744841,963
1040948,444
232,550
4006 744863,659
1040967,731
232,560
4008 744893,880
1040895,298
231,600
4201 744903,098
1040939,928
219,641
4202 744905,020
1040937,614
219,690
4203 744905,365
1040941,783
219,700
4204 744907,361
1040939,583
219,732
4205 744907,965
1040943,996
219,701
4206 744909,869
1040941,624
219,836
4207 744910,547
1040946,238
219,840
4208 744912,476
1040943,693
219,904
4209 744913,059
1040948,320
219,944
4210 744915,121
1040945,835
220,020
4211 744915,354
1040950,316
220,052
5001 744994,046
1041037,408
225,368
5002 744982,552
1040938,241
251,085
5003 744944,122
1040904,052
251,064
000914250600 744652,400 1040710,650 0
Popis
hřeb v asfaltu
hřeb v asfaltu
hřeb v asfaltu
hřeb v asfaltu
hřeb v asfaltu
hřeb v asfaltu
hřeb v asfaltu
hřeb v asfaltu
hřeb v asfaltu
hřeb v asfaltu
hřeb v asfaltu
hřeb v asfaltu
štítek v okně FSv
štítek v okně FSv
štítek na lampě
štítek na lampě
štítek v okně VŠCHT
štítek v okně VŠCHT
štítek na FSv
trn v trávníku
trn v trávníku
trn v trávníku
trn v trávníku
trn v trávníku
trn v trávníku
trn v trávníku
trn v trávníku
trn v trávníku
trn v trávníku
trn v trávníku
štítek na okapu UK
štítek v okně FSv
štítek v okně FSv
Hromosvod AV
