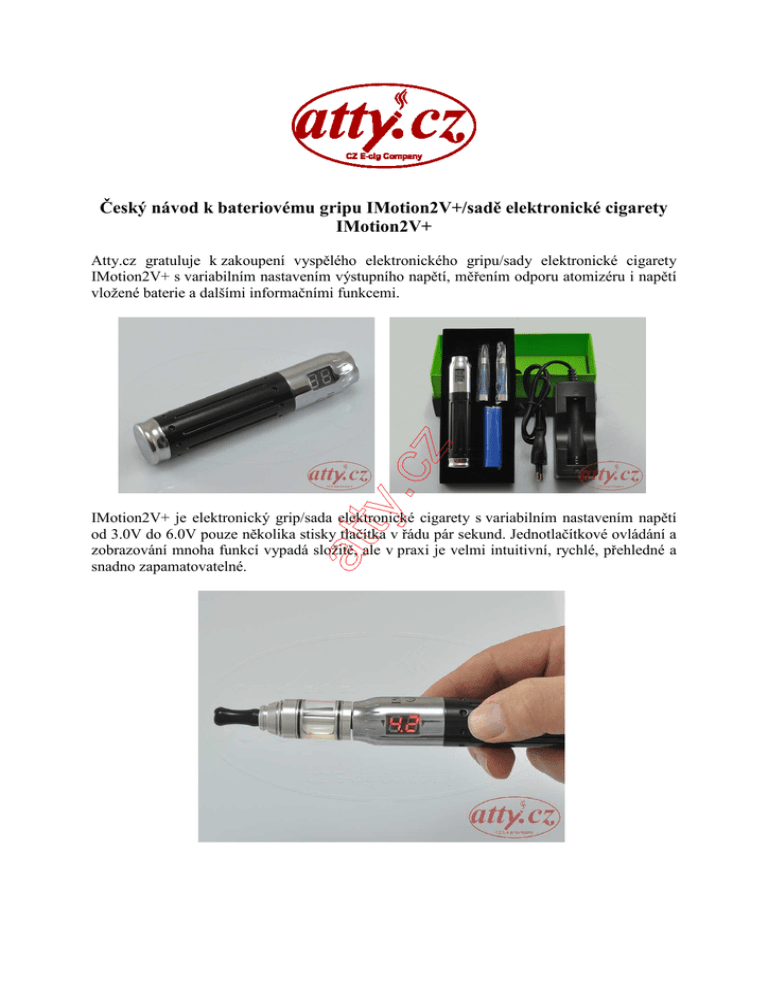

Český návod k bateriovému gripu IMotion2V+/sadě elektronické cigarety
IMotion2V+
Atty.cz gratuluje k zakoupení vyspělého elektronického gripu/sady elektronické cigarety
IMotion2V+ s variabilním nastavením výstupního napětí, měřením odporu atomizéru i napětí
vložené baterie a dalšími informačními funkcemi.
IMotion2V+ je elektronický grip/sada elektronické cigarety s variabilním nastavením napětí
od 3.0V do 6.0V pouze několika stisky tlačítka v řádu pár sekund. Jednotlačítkové ovládání a
zobrazování mnoha funkcí vypadá složitě, ale v praxi je velmi intuitivní, rychlé, přehledné a
snadno zapamatovatelné.
Funkce IMotion2V+
-
nastavení napětí od 3.0V do 6.0V v krocích po 0.1V *
přehledný segmentový LED HD displej se zobrazením nastavovaných parametrů
modře podsvícené tlačítko se signalizací sepnutí, vybití baterie i překročení délky
potahu
on/off režim - umožňuje vypnutí bateriového gripu
on/off režim zapnutí/vypnutí podsvícení tlačítka
kontrola napětí vložené baterie
kontrola odporu použitého atomizéru/kartomizéru/clearomizéru
elektronika je chráněna proti přepólování (proti obráceně vloženému článku baterie)
grip se automaticky vypne, jakmile napětí článku baterie poklesne pod funkční mez
systém chrání proti přetížení
monitorování teploty přístroje - při zjištění vysoké teploty se automaticky vypne
Vložení baterie
Do gripu je možné použít Li-Ion nabíjecí bateriové články s nominálním napětím 3.6 V (4.2V
reálně), s ochranou PCB i bez ochrany, dle specifikace pro Li-Ion bateriové články typu
18650. Baterii do gripu vsuneme po odšroubování spodního víčka bateriového prostoru
kladným (vystouplým + ) kontaktem směrem do vnitřku tubusu. Zašroubováním víčka
s pružinkou dojde k zapnutí gripu.
Grip je po vložení nabitého článku resetován do továrního nastavení elektroniky – výstupní
napětí nastaveno na 4.0V, grip je odblokován pro použití, tlačítko nastaveno na podsvětlené.
Nastavení
Jak změnit nastavení gripu či zjistit požadované údaje z displeje?
Stiskněte ovládací tlačítko 4 až 9 krát a dostanete se do nastavení požadované funkce. Režimy
VU, VD, SO, LO (stisknutí 4, 5, 6, 9 krát) následně po cca 2 vteřinovém zobrazení na displeji
můžete dalšími stisky tlačítka měnit. Každý další stisk tlačítka mění nastavení – u změny
napětí (VU a VD) o jednu desetinu voltu směrem nahoru/dolů, u režimů SO, LO na
zapnuto/vypnuto (on/off). Režimy CB a DR jsou pouze informativní – je možné odečíst
z displeje stav napětí baterie ve voltech (CB např. 4.2 = 4.2V u plně nabité baterie) a odpor
nasazeného atomizéru (DR např. 2.4 = 2.4 Ohmu)
1. VU - zvyšování napětí - UP (stiskněte tlačítko 4x )
2. VD - snižování napětí - Down (stiskněte tlačítko 5x)
3. SO - nastavení přístroje vypnuto/zapnuto (on/off) (stiskněte tlačítko 6x) Po nastavení na
„OF“ a následném stisku ovládacího tlačítka se na displeji objeví pouze symbol „- -„, který
značí uzamčení gripu. Do doby, než bude tato položka změněna na „On“ nebude z gripu
možné potáhnout.
4. CB - kontrola stavu (napětí) vložené baterie (stiskněte tlačítko 7x)
5. DR - zobrazení odporu nasazeného atomizéru (stiskněte tlačítko 8x)
6. LO - vypínání/zapínání LED podsvícení tlačítka (stiskněte tlačítko 9x)
Hlášení chyb:
Pokud je zjištěn problém, na displeji se zobrazí kód chyby, který Vás během několika vteřin
upozorní na problém. Níže jsou uvedeny chybové kódy:
F1: Na displeji se ukáže v případě, že přístroj pracuje - je drženo tlačítko bez našroubování
atomizéru/kartomizéru/clearomizéru.
F2: Short Circuit / zkrat atomizéru - pokud se objeví, znamená to, že DR (odpor) je nižší než
0,8Ohm. Přístroj se automaticky resetuje při stanovení problému.
Poznámka: Délka potahu je omezena na 8 vteřin. V případě držení tlačítka po delší dobu
bude podsvětlení tlačítka blikat 8x a přístroj následně přejde do pohotovostního režimu.
Obsah sady elektronické cigarety IMotion2V+
- Elektronický grip IMotion2V+ (tělo + šroubovací bateriová krytka)
- 1 článek Li-Ion baterie 18650 v kapacitě 1500 mAh
- 2 kusy clearomizérů typ CE4+ (plnění liquidem se provádí odšroubováním náustku a
následným pomalým nalitím či nakapáním liquidu po rysku 1.6 ml na obalu clearomizéru a
jemným zašroubováním náustku zpět. Clearomizér je připraven pro našroubování na 510 závit
gripu. **
- 1 kus síťové nabíječky pro články Li-Ion 18650
(po zapojení do sítě 230V svítí LED kontrolka na nabíječce zelenou barvou, po vložení
vybitého článku Li-Ion se rozsvítí LED dioda barvou červenou, po nabití do plné kapacity
článku se barva změní opět v zelenou).
Bateriové články vkládejte do nabíječky tak, že záporný pól baterie (-) opřete o pružinku
nabíječky a mírným tlakem na baterii proti pružince zasuňte baterii do slotu nabíječky.
Do nabíječky vkládejte jen bateriové články typu Li-Ion, které jsou mechanicky i elektricky
v pořádku a nevykazují v gripu či jiném přístroji opakující se chyby (hlášení F1/F2, extrémně
slabá výdrž baterie, nadměrné zahřívání atd.). Při nabíjení poškozené baterie by mohlo dojít
k explozi baterie či poškození nabíječky!
*) Nastavení napětí používejte s rozvahou, dle doporučení výrobce či prodejce pro používaný
typ atomizéru – obvykle v rozmezí cca 3.6 až 4.5V – při nevhodném nastavení příliš
může
dojít
k trvalému
poškození
vysokého
výstupního
napětí
atomizéru/kartomizéru/clearomizéru/tanku.
**) Grip je osazen závitem typu 510 s vnitřním prostorem pro našroubování obvyklých typů
současných atomizérů/kartomizérů/clearomizérů/tanků se závitem 510. Pokud potřebujete
použít na grip nějaký typ atomizéru pouze se závitem eGo (např. kartomizér eGo-W, CC
atd.), je nutné použít tzv. 510/510-eGo redukci, která není součástí balení.
Technické parametry a rozměry bateriového gripu:
délka:
šířka:
hmotnost:
hmotnost s baterií:
provedení:
výstupní napětí:
výstupní proud:
měření:
123 mm
25 mm
155 g
cca 200 g
bílá + chrom / černá + chrom / chrom
nastavitelné od 3.0 do 6.0 V s krokem po 0.1V
3A
napětí bateriového článku s rozlišením 0.1 Voltu
odpor použitého atomizéru s rozlišením 0.1 Ohmu
chybová hlášení a ochrana: hlášení vybité baterie, odporu atomizéru pod 0.8 Ohmu,
nesprávně nasazeného atomizéru (nenasazeného), proudová,
teplotní ochrana, ochrana proti přetížení, proti chybně
vloženému (přepólovanému) článku baterie
pro Li-Ion bateriové články typu 18650, vstupní napětí 230V,
nabíječka (v sadě):
výstupní napětí 4.2V, výstupní proud 650 mA
baterie (v sadě).
typ Li-Ion 18650, 1500 mAh
clearomizéry (v sadě):
typ CE4+ nerozebíratelné, odpor cca 2.4 Ohmu
certifikace:
ISO 22000:2005, FDA, SGS, ROHS, CE, SQ
© Team atty.cz – bez výslovného souhlasu atty.cz není dovoleno tento návod dále obsahově
měnit, upravovat či distribuovat s jinými produkty, než výhradně od společnosti atty.cz.
Všechna práva vyhrazena
Verze 1.0 dne 11.9.2012
