návod k obsluze schodolezu SA-S

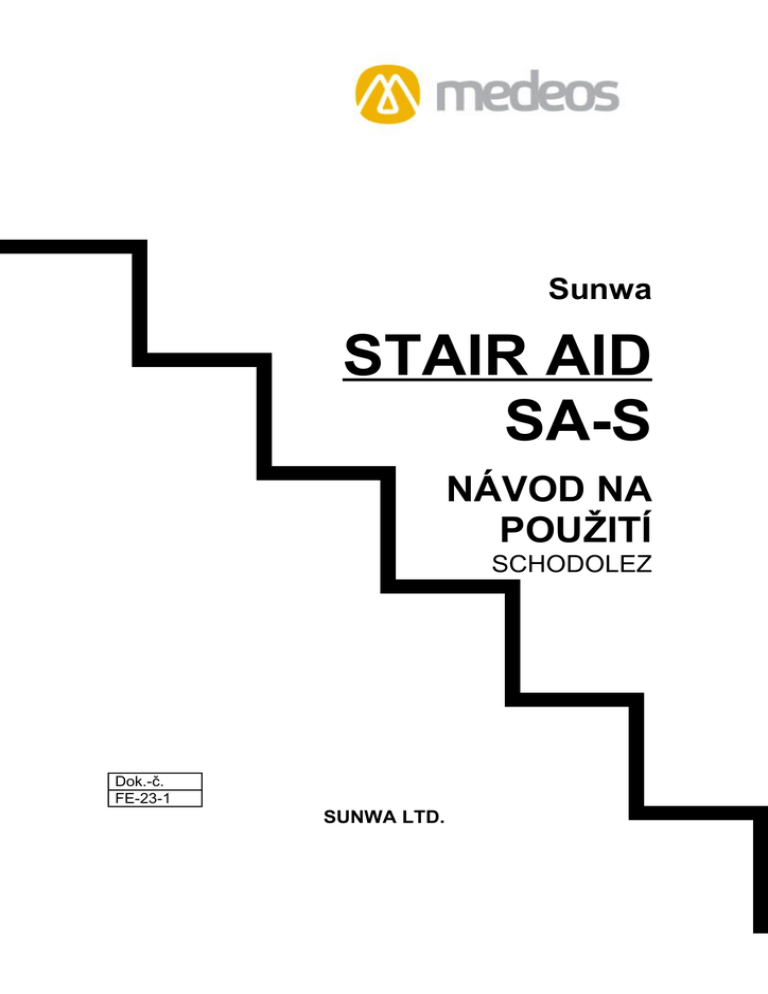

Sunwa
STAIR AID
SA-S
NÁVOD NA
POUŽITÍ
SCHODOLEZ
Dok.-č.
FE-23-1
SUNWA LTD.
ÚVOD
Děkujeme Vám za zakoupení výrobku: ŠIKMÁ SCHODIŠŤOVÁ PLOŠINA – SCHODOLEZ
TYP S OBSLUHOU, typ STAIR AID SA-S od výrobce SUNWA.
Tento návod na používání obsahuje pokyny na správný provoz, kontrolu a údržbu.
Před použitím schodolezu si tento návod pozorně přečtěte a uschovávejte ho vždy na
stejném a lehce přístupném místě.
Každé zařízení má sériové číslo. Prosíme při otázkách ohledně zařízení, uveďte vždy toto
číslo.
Sériové číslo najdete na boku schodolezu. Prosím zaznačte sériové číslo i datum pořízení do
návodu k použití.
• Typ zařízení, sériové číslo
• ELEKTROMOTOREM POHÁNĚNÝ
SCHODOLEZ STAIR AID SA-S
Prosím poznačte si sériové číslo a datum pořízení do následující tabulky
sériové číslo
datum pořízení
den
měsíc
rok
• STAIR AID je motorem poháněný schodolez určený na přepravu osob na vozíku.
• STAIR AID je určený na přepravu jedné osoby.
Při používání schodolezu STAIR AID nesmí přepravovaná osoba nést na rukách dítě
anebo jinou zátěž, ikdyž nepřekračují povolenou nosnost. Nesprávné používání může být
nebezpečné.
• STAIR AID může používat jen jedna osoba a bezpečnostní pás musí být při přepravě
zapnutý.
• Provozovatel musí přepravené osobě vysvětlit způsob přepravy, aby ho zbavil strachu
z přepravy na tomto zařízení.
BEZPEČNOSTNÍ POKYNY
Na zabezpečení bezpečné obsluhy, jsou u jednotlivých částí návodu bezpečnostní pokyny.
Kategorie těchto pokynů najdete v následující tabulce.
NEBEZPEČÍ
GEFAHR
OPATRNĚ
POZOR
- Při prodeji zařízení vždy přiložte tento návod.
Nedodržování těchto pokynů, jako i
neodborné zacházení se zařízením, může
vést k těžkým úrazům anebo i k úmrtí.
Nedodržování těchto pokynů, jako i
neodborné zacházení se zařízením může
způsobit vážné ohrožení zdraví nebo života.
Nedodržování těchto pokynů, jako i
neodborné zacházení se zařízením, může
vést ke zranění osob anebo poškození
zařízení a příslušenství.
OBSAH
1. DŮLEŽITÉ ÚDAJE PRO BEZPEČNÝ PROVOZ....................................................1
2. NASTAVENÍ A TECHNICKÉ ÚDAJE ...................................................................3
2.1 NASTAVENÍ ZAŘÍZENÍ....................................................................................3
2.2 TECHNICKÉ ÚDAJE..........................................................................................3
3. POJMENOVÁNÍ ČÁSTÍ ..........................................................................................4
4. SLOŽENÍ ZAŘÍZENÍ................................................................................................5
4.1 POJMENOVÁNÍ HLAVNÍCH ČÁSTÍ...............................................................5
4.2 SLOŽENÍ.............................................................................................................5
4.3 UPEVNĚNÍ OPĚRKY HLAVY..........................................................................6
5. POPIS ČÁSTÍ.............................................................................................................7
5.1 VYPÍNAČ............................................................................................................7
5.2 VYJMUTÍ A VLOŽENÍ BATERIÍ.....................................................................8
5.3 POUŽITÍ MĚŘIČE SKLONU SCHODŮ............................................................8
6. BATERIE - NABÍJECÍ SYSTÉM...........................................................................10
6.1 BATERIE...........................................................................................................10
6.2 NABÍJEČKA......................................................................................................10
6.3 NABÍJECÍ PROCES..........................................................................................11
6.4 PROVOZNÍ PORUCHY, KONTROLY, ŘEŠENÍ............................................13
6.5 VÝMĚNA BATERIE.........................................................................................14
7. KONTROLA PŘED POUŽITÍM.............................................................................15
8. PROVOZ..................................................................................................................19
8.1 NASTAVENÍ PRO UPEVNĚNÍ VOZÍKU.......................................................19
8.2 JÍZDA NAHORU PO SCHODECH .................................................................23
8.3 JÍZDA DOLŮ PO SCHODECH .......................................................................26
9. KAŽDODENNÍ ÚDRŽBA A PÉČE.......................................................................28
9.1 BATERIE...........................................................................................................28
9.2 GUMOVÉ PÁSY...............................................................................................28
10. KONTROLY A ÚDRŽBA.....................................................................................29
1. DŮLEŽITÉ ÚDAJE PRO BEZPEČNÝ PROVOZ
Před použitím schodolezu STAIR AID.
STAIR AID nepoužívejte na točitých a zalomených schodech, na schodech se sklonem více
jako 35°, délkou schodu více jak 340mm a výškou schodu větší než 180mm a rozbitých
schodech.
Winkel mit 35 Grad
oder größer
< Wendeltreppe >
340mm oder
Länger
< Gebogener Treppenlauf >
180mm oder höher
Siehe S.9.
< Treppen mit höherer Steigung >
1.
< Treppen mit unebenen Kanten >
Překontrolujte STAIR AID před použitím.
• Provozovatel musí STAIR AID před použitím zkontrolovat.,
• Překontrolování před prvním použitím je nevyhnutelné pro bezpečný provoz.
1
2
Zacházení s baterií
• Jedná se o uzavřenou baterii.
•
•
•
Doplňování vody není třeba.
V žádném případě neodstraňujte
obal baterie.
Baterii nikdy nedávejte do blízkosti plamenů
a taky nezkratujte.
Pokud by se stalo, že se z baterie vytékající elektrolyt
dostane do kontaktu s pokožkou anebo oděvem,
postižené místo hned opláchněte vodou.
Pokud by se elektrolyt dostal do styku s očima,
vypláchněte vodou a navštivte lékaře.
Na nabíjení baterie používejte jen doporučenou nabíječku.
3
Bezpečný provoz odbornými znalostmi
• Je nutné přiměřené zaškolení provozovatele.
Před prvním použitím zařízením je
potřebné zaškolení obsluhy.
• Při provozu zařízení se musí
nosit vhodné oblečení.
• Schodolez se může používat jen tehdy, pokud je
zabezpečené dostatečné upevnění vozíku
pásky, řemeny a ostatním příslušenstvím.
• Osoby unavené, nemocné, pod vlivem léků,
omamných látek anebo jinak ovlivněné,
nemůžou obsluhovat STAIR AID.
4
Provoz na schodech
• Schodolez nikdy nepoužívejte na schodech se
sklonem větším jak 35°, zalomených, mastných,
mokrých, kluzkých anebo jinak nevhodných.
• Jízda nahoru po schodech nebo dolů ze schodů v šikmině
je nebezpečná a může vést k těžkým nehodám,
obsluha musí zabránit v šikmé jízdě po schodech.
Po schodech se jezdí jen v pravém úhlu.
• Při jízdě schodolezem nahoru, musí obsluha vždy
dávat pozor na prostor za sebou. STAR AID
nepoužívejte na schodech s velkým provozem.
• Při jízdě schodolezem dolů, musí obsluha vždy
dávat pozor na prostor před schodolezem. STAR AID
nepoužívejte na schodech s velkým provozem.
• Schodolez nikdy nepouštějte z rukou mimo
případů bez jiného východiska.
5
Zastavení schodolezu
• Pokud má schodolez poruchy, chybné funkce,
•
popř. je poškozený, ihned ukončete
používání schodolezu.
Provoz schodolezu při možných poruchách,
může vést k neopravitelným poruchám, popř. zraněním.
2
2. NASTAVENÍ A TECHNICKÉ ÚDAJE
2.1 NASTAVENÍ ZAŘÍZENÍ
STAIR AID se skládá z následných částí.
Úchopová část
Pohonná část
Část upevňující vozík
Opěrka hlavy
Kola
Baterie
Štandardní příslušenství
Nabíječka (12V)
Náhradní díly
2.2 TECHNICKÉ ÚDAJE
Model
Uživatel
Provozovatel
Gumové pásy
Rychlost do schodů
Rychlost ze schodů
Nosnost
Max. sklon schodů
Motor
Brzda
Délka provozu při plném
nabití baterie schody/min
Baterie
Nabíječka
Hmotnost
SA-S
1
1
2 gumové řetězy (šířka: 51 mm, déĺka: 681 mm)
6,1m/min.
10,7m/min.
150 kg
35°
Typ: stálý magnet -jednosměrný
Výkon: 210W/30 min.
pružinová el. -magnetická
Nahoru do schodů: 600 schodů/30 min.
Dolů ze schodů: 840 schodů/30 min.
bez údržbová oloveěná 12V-20Ah/20HR
Vstup:100-240VAC, 50/60Hz, 1,0A MAX výstup: 12VDC, 3A
59 kg
Rozměry:
3
A: Výška vozíku
B: Prostor pod křížovým rámem
760 mm až 950 mm od země
výška středu min. 210 mm
Hraniční hodnoty schodolez - podvozek
320 mm anebo širší
22 palců anebo větší
A
C: Vnitřní šířka rámu
D: Průměr kol
(760 mm bis 950 mm)
Vozík - uchopení STAIR AID
B
Následující typy vozíků se nedají upevnit
1. Nastavitelné vozíky
2. Vozíky se sklopnými anebo
odnímatelnými rukojeťmi
3. Vozíky s odnímatelnými opěrkami rukou
4. Vozíky s ráfkovými brzdami
5. Vozíky s chybnými částmi
D
C
(Rad 22 Zoll oder größer)
(320 mm oder breiter)
• Výše uvedené rozměry jsou standardní, v
některých případech nemusí vozíky sedět
3. POJMENOVÁNÍ ČÁSTÍ
Betriebsschalter
Kippriegel
Kopfstütze
Pedalabdeckung
Befestigungseinheit
für Rollstuhl
Kippständer
Gurt
Akku
Rollstuhlstütze
Gummikette
Rad
Stufen-Messer
Untersetzungsgetriebe
Gleichstrommotor, Magnetbremse
4
4. SLOŽENÍ ZAŘÍZENÍ
4.1 POJMENOVÁNÍ HLAVNÍCH ČÁSTÍ
Kopfstütze
Griffeinheit
Antriebseinheit
4.2 SLOŽENÍ
POZOR
Před složením STAIR AID se přesvědčte, že otočný vypínač je
v pozici OFF (vypnutý).
Po složení STAIR AID zkontrolujte, zda je aretační čap pevně
spojený uzavíracím místem rukojeti. Volné upevnění může vést
k pádu pasažéra anebo k jiným těžkým nehodám.
1. Přesvědčte se, že otočný vypínač je v
pozici OFF (vypnutý).
.
Pro pojištění STAIR AID použijte sklopný
stojan.
POZOR
Drehschalter
Sklopný stojan vyklopte nohou.
Sklopný stojan z bezpečnostních důvodů
nikdy nevyklápějte rukou.
Kippständer
2. Držák úchopové části veďte k ose
vodících kol a zatlačte držák do osy
vodících kol, až dokud se nezajistí
Griffeinheit
Halterung
Achse
Antriebseinheit
5
3. Oba dva aretační čepy na stranách
úchopové části zasuňte a pojistěte „R“
kolíkem
Arretierungen
R Pin
4. Úchopovou část sklápějte dokud
nenarazíte na vodící desku a pevně se
nezajistí
Griffeinheit
Führungsplatte
5. Sklopný stojan sklopit.
UPOZORNĚNÍ : Pokud není úchopová
část úplně zaskočená a sklopný stojan
není sklopený, potom nenastartujete
STAIR AID ani při použití tlačítka,
UP/DOWN (nahoru/dolů)
POZOR
Kippständer
Nohou zatlačte na sklopný stojan.
Sklopný stojan z bezpečnostních důvodů
nikdy nesklápějte rukou
4.3 UPEVNĚNÍ OPĚRKY HLAVY
Opěrku hlavy pro pasažéra pevně upevníte ve
vhodné poloze.
Kopfstütze
Griffeinheit
6
5. POPIS ČÁSTÍ
5.1 VYPÍNAČ
1. Otočný vypínač
Pro zapnutí nebo vypnutí přívodu proudu.
Otočením ve směru pohybu hodinových ručiček
se zařízení zapne (ON), otočením v protisměru
se zařízení vypne (OFF).
UPOZORNĚNÍ: Při nepoužívaní STAIR AID
(skladovaní, nabíjení, přepravě) musí být
otočný vypínač v poloze OFF. Vypínač
odeberte a uschovejte na místě k tomu
určeném.
‡A UP/DOWN-Schalter
Aufwärts
Abwärts
‡B Notausschalter
2. UP/DOWN (nahoru/dolů) vypínač
Slouží pro výběr jízdy směrem nahoru nebo
dolů po schodech.
Schodolez funguje jenom při stlačení tohoto
tlačítka.
Když se vypínač zatlačí do pozice UP pohybuje
se schodolez nahoru po schodech. Když se
vypínač zatlačí do pozice DOWN pohybuje se
schodolez dolů po schodech.
Při uvolnění vypínače se tento vrátí automaticky
do neutrální pozice a schodolez se zastaví.
3. Nouzový vypínač
Při použití tohoto vypínače se schodolez
okamžitě zastaví. STAIR AID znovu
nenastartuje ani při stlačení jiných tlačítek.
Nouzový vypínač odjistíte pootočením ve směru
šipek.
4. Ovládací vypínač pohonné časti
Když se přepne vypínač do polohy Forward
(dopředu) nebo Reverse (dozadu), pohybuje se
zařízení v daném směru. Při uvolnění vypínače
se tento vrátí automaticky do neutrální pozice a
schodolez se zastaví
‡C Betriebsschalter an Antriebseinheit
OFF
UPOZORNĚNÍ: Tento vypínač není určený pro
pohyb po schodech. Používejte ho jen pri
pohybu STAIR AID bez úchopové části.
Vorwärts
Rückwärts
ON
‡@ Drehschalter
• Když zůstane otočný vypínač v pozici ON- tak se v tomto
POZOR
stavu zrychluje vybíjení baterií.
Když schodolez nepoužíváte, zabezpečte, aby byl otočný
vypínač v pozici OFF a odeberte ho ze zařízení.
• Na vypínače nevěšte žádné věci. Hrozí nebezpečí pádu
věcí do gumových pásů.
• Obsluha si musí dávat pozor při používaní vypínačů v
blízkosti podlahy, aby nebyla uchopená gumovým
pásem.
7
5.2 VYJMUTÍ A VLOŽENÍ BATERIÍ
1. Pojistnou páčku před baterií
otočte doleva a baterii vyjměte.
Halterungshebel
Akku
Aufgeklebte rote Markierungen
2. Baterii chyťte za držadlo a
vyjměte šikmo dopředu nahoru.
Griff
3. Postup při vložení baterií je
opačný jako při vyjmutí baterií.
Baterii silně z přední strany–shora
zatlačte, dokud kontakty
nezaskočí. Po vložení baterií
pojistnou páčku pootočte doprava.
UPOZORNĚNÍ: Dávejte pozor
abyste baterii neosadili opačně.
Pozice červeného bodu se musí
shodovat s červeným bodem na
STAIR AID (jako je naznačené na
obr.)
POZOR
Akku
Při pádu se baterie může poškodit. Při vyjmutí a vložení
baterie postupujte velmi opatrně.
5.3 POUŽITÍ MĚŘIČE SKLONU SCHODŮ
1. Měřič sklonu odeberte z pravé strany rámu
pohonné části. Měřič sklonu posuňte dopředu
a potom při vyjmutí posuňte nahoru jako je
naznačené na obrázcích.
Antriebseinheit
8
Stufen-Messer
2. Měřič schodů přiložte vertikálně ke
schodu a změřte výšku schodu.
Použití STAIR AID je možné, jen když je
výška schodu pod bezpečnostní značkou
měřiče schodů.
STAIR AID nepoužívejte na schodech,
pokud výška přesahuje bezpečnostní
značku měřiče schodů.
Stufen-Messer
Stufen-Messer
UPOZORNĚNÍ: Výška bezpečnostní
značky je 180 mm.
3. Měřič schodů položte na hrany dvou
schodů a změřte vzdálenost hran schodů.
Pokud je změřená vzdálenost hran
schodů mezi dvěma dírkami, které jsou
na konci měřiče schodů, je použití STAIR
AID možné.
Pokud změřená hodnota vzdálenosti hran
schodů přesahuje vzdálenost mezi těmito
dírkami, není možné STAIR AID použít.
Stufen-Messer
UPOZORNĚNÍ: Vzdálenost bodů na
měřiči schodů je 340 mm.
Stufen-Messer
4. Měřič schodů položte na hrany dvou
schodů a změřte sklon schodů. Pokud se
ručička nachází v zeleném poli (grünen
Bereich) je použití STAIR AID možné.
Nepoužívejte STAIR AID pokud se
ručička nachází v červeném poli (roten
Bereich).
Po změření schodů nasaďte měřič
schodů na původní místo.
UPOZORNĚNÍ: Při ztrátě měřiče schodů,
ihned objednejte u dodavatele náhradní
měřič schodů.
Zeiger
Roter Bereich
Stufen-Messer
Grüner Bereich
Před prvním použitím STAIR AID je nutné zkontrolovat sklon
schodů. Pokud jsou splněny všechny uvedené podmínky, je
možné použití STAIR AID na schodišti UPOZORNĚNÍ.
NEBEZPEČÍ
a: Výška schodu je pod bezpečnostní značkou měřiče schodů
výšky (180 mm nebo níž)
b: Vzdálenost hran schodů se nachází mezi dvěma dírkami
na měřiči schodů (340 mm nebo míň)
c: Ručička měřiče sklonu je v zeleném poli (grünen Bereich)
(35° nebo míň)
9
6. BATERIE - NABÍJECÍ SYSTÉM
6.1 BATERIE
STAIR AID používá olověnou uzavřenou baterii. Je bezúdržbová a doplňování vody není
potřeba. Dodržujte při používaní následující bezpečností upozornění.
UPOZORNĚNÍ: Hned po použití baterie, je potřebné nabít baterii vhodnou nabíječkou. Při
nedostatečném nabití baterie, můžou nastat problémy při používání schodolezu kvůli
nedostatečného výkonu. Pokud se baterie delší dobou nepoužívá, může to vést k poškození
baterie.
GEFAHR
NEBEZPEČÍ
OPATRNĚ
• Baterii nikdy nenabíjejte v uzavřené místnosti.
• Baterii nedávejte do blízkosti ohně.
• Baterii neotvírejte.
• Kontakty nikdy nespojujte nástroji nebo kovem.
• Baterii nabíjejte vhodnou nabíječkou.
• Stav baterie vždy kontrolujte. Pokud objevíte trhliny, změnu
tvaru nebo netěsná, vyměňte baterii za novou.
• Baterii čistěte jen vlhkým hadříkem a na čistění
nepoužívejte benzín, organické rozpouštědla a oleje
.
• Pokud by se stalo, že z baterie vytékající elektrolyt se
dostane do kontaktu s pokožkou nebo oděvem, postihnuté
místo hned opláchněte množstvím vody. Pokud by se
elektrolyt dostal do styku s očima, vypláchněte je vodou a
navštivte očního lékaře.
• Jde o uzavíratelnou baterii. Neodstraňujte nikdy plášť
POZOR
•
•
baterie. Pokud odstraníte plášť baterie, baterie se stane
nefunkční.
Při přebití baterie se může baterie znehodnotit.
Pokud se baterie delší dobu nepoužívá, vyjměte ji ze
schodolezu a úplně nabijte. Skladujte baterii na chladném a
suchém místě a jednou měsíčně baterii dobijte.
Pokud se baterie při skladování nepoužívá, klesá její výkon
kontinuálně. Tím se sníží výkon v porovnaní s posledním
použitím zařízení.
6.2 NABÍJEČKA
Speciální nabíječka se používá k
nabíjení baterie STAIR AID. Baterie se
nezávisle od stavu vybití automaticky
nabije. Nabíječka nemá žádnou
časovou funkci. Když se baterie úplně
nabije, (zelená dioda nabíječky se
rozsvítí) má baterie proud 0,1 až 0,2A.
Když se rozsvítí zelená dioda, odpojte
baterii od nabíječky.
(Úplné nabití trvá 8 hodin)
Netzstecker
Stecker des Ladegeräts
LED
Ladegerät
1
6.3 NABÍJECÍ PROCES
100-240V AC Steckdose
Akku
Ladegerät
1. Kryt zástrčky baterie odstraňte a
spojte s nabíječkou.
Stecker des Ladegeräts
Anschlussbuchse
2. Nabíječku spojte se sítí (AC100 až
240V).
Abdeckung
Akku
100-240V AC Steckdose
AC-Adapter
Netzstecker
,
POZOR
V závislosti na typu zástrčky použijte vhodný adaptér.
1
3. Nabíjecí proces začne hned, jak
nabíječku zapojíme do sítě.
Stav nabíjecího procesu je zobrazený
barevnými diodami.
červená (Rot)...............přívod proudu
oranžová (Orange).......nabíjení
zelená (Grün)...............úplně nabitá
UPOZORNĚNÍ: Stav nabití baterie
zjistíte podle barvy diody (úplné nabitázelené světlo).
4. Po ukončení procesu nabíjení,
vytáhněte zástrčku nabíječky z baterie
.
POZOR
Nabíječka nemá žádnou funkci časování. Když se baterie
úplně nabije, zelená dioda nabíječky se rozsvítí, potom
odpojte baterii od nabíječky.
Baterii nabíjejte při teplotě 5 až 40°C
Při nabíjení při teplotě nižší než 5°C se baterie
pravděpodobně úplně nenabije.
1
6.4 PROVOZNÍ PORUCHY, KONTROLY, ŘEŠENÍ
PORUCHA
PŘÍČINA
Špatné spojení zásuvky a zástrčky.
Není přívod elektřiny,
dioda nesvítí.
Zelená dioda svítí hned
po započetí nabíjení.
I po úplném nabití je čas
provozu zkrácený.
POZOR
OPATŘENÍ
Zkontrolovat zástrčku a
síťovou zásuvku pevně
dotlačit.
Není přívod proudu.
Zkontrolovat části zařízení.
Poškozený kabel.
Opravit nebo nový kabel.
Problém s přívodem elektřiny do
Kontrola nebo oprava
nabíječky.
zařízení.
Špatné spojení zásuvky a zástrčky Zkontrolovat spojení a pevně
baterie a nabíječky.
dotlačit.
Baterie není správně připojená
Zkontrolovat spojení a pevně
dotlačit.
Baterie je normálně nabitá.
V pořádku.
Chybná funkce baterie.
Vyměnit baterii (viz strana
14)
Baterie je poškozená.
Vyměnit baterii (viz strana
14)
Nízká teplota prostředí při nabíjení. Baterii nabit při teplotě
prostředí 5 až 40°C.
• Pro správné použití nabíjecího zařízení, si před
použitím pozorně přečtěte návod na obsluhu.
• Nabíječku používejte jen při elektrické síti AC100-240V.
Přívodový kabel nikdy nezapojujte do sítě s jinou
charakteristikou.
• Nabíjecí proces ukončee do 12 hodin. Příliš dlouhé
nabíjení může snížit kapacitu baterie a též životnost
baterie.
• Dodržujte polaritu baterie a nabíječky. Dávejte pozor na
to, aby byli kontakty správně zapojené. Špatné napojení
může vést ke zkratům a poškození baterie.
• Obal nabíječky nikdy neodstraňujte, hrozí nebezpečí
poranění elektrickým proudem.
• Nabíječku uskladňujte v domě a chraňte před přímým
slunečním světlem a vlhkostí. Porušení těchto pokynů
může vést k požáru, poranění el. proudem a k
chybovým funkcím zařízení.
• Výkon baterie se po dobu životnosti ztrácí a napětí není
potom tak vysoké jako u nové baterie.
1
6.5 VÝMĚNA BATERIE
1. Uvolněte šroubové spoje horní a spodní
části krabice baterie.
Schraube
Abdeckung
Akkugehäuse
Akku
2. Odpojte přívodové kabely baterie, odebrte starou baterii a vložte novou.
3. Přívodové kabely spojit tak, jak je to znázorněné na obrázku dole. Zkontrolujte jestli byli
správně spojené kontakty. Nakonec spoje oblepit páskou, aby jsme zabránili rozpojení
.
Napájecí schéma kabelů
Steckverbinder (schwimmende Ausführung)
Schutzschalter
Schwarz
Schwarz
Rot
Rot
L
S
Akku
Akku
Schwarz
Rot
Rot
Schwarz
Anschlussbuchse
POZOR
Když je otočný spínač v poloze ON, spotřebuje se napětí z
baterie. Při nepoužívaní STAIR AID, vypínač přepnout do
polohy OFF a klíč odebrat.
1
7. KONTROLA PŘED POUŽITÍM
Před použitím zařízení je potřebné provést denní kontrolu.
Denní kontrola přispívá ke snížení počtu poruch. Před použitím STAIR AID se kontrola musí
uskutečnit.
ZKONTROLOVÁNÍ VYPÍNAČŮ
UP/DOWN-Schalter
Aufwärts
Betriebsschalter an Antriebseinheit
OFF
Vorwärts
Notausschalter
ON
Rückwärts
Drehschalter
KONTROLA UCHOPENÍ VOZÍKU
Einstellung
Breite
Einstellung
Höhe
KONTROLA BEZPEČNOSTNÍHO PÁSU
Einstellung
Breite
Schiebestopper
Einstellknopf
Sicherheitsgurt
Uchopovací mechanismus vozíku zkontrolovat na Uchopovací časti pásu zkontrolovat na
deformace a trhliny a též zkontrolovat funkčnost. deformace a trhliny a zkontrolovat zda je pás
bezpečně upnutý.
KONTROLA KRYTU PEDÁLU A
KONTROLA ARETAČNÍHO MECHANISMU
1
SKLOPNÉHO KOLÍKU
Kippriegel
Pedalabdeckung
Griffeinheit
Führungsplatte
Kryt pedálu a sklopný kolík zkontrolovat na
trhliny a poškození.
Aretační mechanismus zkontrolovat na
funkčnost a taky zkontrolovat jestli je úchopová
jednotka stabilní při aretovaní rukojetí vozíku.
KONTROLA SKLOPNÉHO STOJANU
KONTROLA MOTORU A PŘEVODOVKY
Untersetzungsgetriebe
Motor
Kippständer
Zkontrolovat, zda na motoru a převodovce
nevznikají neobvyklé zvuky, zda nevznikají
deformace a trhliny nebo zda nevytéká olej.
Sklopný stojan zkontrolovat na deformace a
trhliny a překontrolovat funkčnost.
KONTROLA STAVU NABITÍ BATÉRIE
1
Zkontrolovat zda pravá strana ukazatele stavu nabití svítí.
Při vybíjení se pohybuje svítící bod nalevo.
Pokud ukazatel nesvítí na pravé straně, znamená to, že baterie není úplně nabitá nebo je
kapacita baterie ztrátou výkonu snížená. Celkový čas použití se sníží.
Ukazatel stavu nabití baterie
1
Pracovní čas (baterie)
30 min. (100%)
První dioda vpravo svítí
2
20 min. (65%)
Baterii STAIR AID po použití nabít
Čtvrtá dioda zprava svítí
3
10 min. (30%)
Baterii co nejdříve nabít
Sedmá dioda zprava svítí
4
Zastavit (0%)
Používání ukončit a baterii okamžitě nabít
Druhá dioda zleva svítí
5
Tento stav ukazatele vede k zrychlené
ztrátě výkonu baterie. Při tomto stavu
ukazatele zařízení hned vypněte a baterii
nabijte.
První a druhá dioda zleva svítí
POZOR
Při zapnutí zařízení otočným vypínačem, může ukazatel
stavu nabití ukazovat jiné hodnoty, než před vypnutím.
KONTROLA GUMOVÝCH PÁSŮ
KONTROLA KOL
1
Rad
Rad
Gummikette
Rutschmarkierung
Gumové pásy zkontrolovat na trhliny a
opotřebení a též zkontrolovat tvar výstupků.
Chyby výstupků se můžou zkontrolovat
odchylkami od označení na pásech.
Zkontrolujte jestli se kola dobře točí.
KONTROLA ŠROUBŮ
Zkontrolujte, jestli nechybí šrouby a jestli jsou
všechny pevně utahnuté.
1
8. PROVOZ
8.1 NASTAVENÍ PRO UPEVNĚNÍ VOZÍKU
1. Otočný vypínač přepněte do polohy ON a
zkontrolujte baterii zda je dostatečně nabitá
(viz strana 17 ukazatel stavu nabití baterie).
2. Sklopný stojan vyklopte nohou, abyste při
připevňování vozíku, zvýšili stabilitu STAIR
AID.
V
POZOR
Sklopný stojan vyklopte nohou.
Sklopný stojan z bezpečnostních důvodů
nikdy nevyklápějte rukou.
NEBEZPEČÍ
Kippständer
Vozík nikdy nepřipojujte ke schodolezu
pokud není vyklopený sklopný stojan.
Nedodržení tohoto pokynu může vést k pádu
pasažéra.
Hinterräder
Rollstuhl
3. Vozík posouvejte dozadu až dokud se
kola nedotknout opěrek. Potom zatáhněte
parkovací brzdu vozíku.
Rollstuhlstützen
4. Kryt pedálů - zdvihnout sklopný kolík
nohou, zastrčit a úchopovou aretaci pustit.
1
Pedalabdeckung
POZOR
Kryt pedálů vyklopte nohou.
Kryt pedálů z bezpečnostních důvodů nikdy
nevyklápějte rukou.
Kippriegel
Griffeinheit anheben
Rollstuhlbis sie Rollstuhl
Befestigungseinheit
berührt
Griffeinheit
5. Úchopovou část sklopit až se snadno
dotkne vozíku. Až do tohoto okamžiku je
úchopová jednotka vozíku nižší než
normální nastavovací poloha.
6. Nastavitelné části úchopové části vozíku Einstellung der Breite
posouvejte, až dokud se tyto části
nedotknou vnitřní části rukojetí vozíku.
• Výškové nastavení - úchopovou část
vozíku uvolněním nastavovacího kolíku
nastavíte na správnou výšku
mechanismu.
Vertikale
Ausrichtung
Einstellung der Breite
• Nastavení šířky - posuvné dorazy
stranově nastavit a vozík pevně
připevnit.
Schiebestopper
Einstellknopf
POZOR
Pro správné nastavení šířky úchopu vozíku nastavte pravý a
levý posuvný doraz do stejné vzdálenosti od středu zařízení.
Pokud není úchop vozíku STAIR AID nastavený na střed,
může dojít k překlopení a tím k vzniku nebezpečí.
2
7. Aretační páčku nadzdvihnout a tak nastavit,
aby rukojetě vozíku byly pevně upevněné.
Aretační páčku po nastavení a upevnění
dotlačit.
pevné
upevnění
Rollstuhl-Griff
Arretierung
nedostatečné
upevnění
Gabel
Arretierung
Gabel einstellen
wenn diese
die Stütze
fest berührt
Gabel
8. Délku pásu nastavit podle velikosti
pasažéra, pás zapnout a dotáhnout.
Zkontrolujte, zda je pás správně nastavený.
Schnalle
Gurt
Rollstuhl
OPATRNĚ
Zkontrolujte zda pracka pásu správně zaskočila.
Jízda nahoru a dolů po schodech bez zapnutého pásu je
nebezpečná. Pasažér ve vozíku musí být vždy připoutaný.
9. Úchopovou část vedle náběžné desky táhnout dozadu dokud nezaskočí.
Griffeinheit
POZOR
Arretierung
R Pin
Přesvědčte se, že aretaci na úchopových
bodech rukojetí jsou upevněné a tyto jsou
pojištěny R-závlačkou
Nesprávné použití aretace může vést k
těžkým nehodám a poranění pasažéra.
Führungsplatte
2
10. Zaklopení sklopného stojanu.
POZOR
Sklopný stojan sklopte nohou.
Sklopný stojan z bezpečnostních důvodů
nikdy nesklápějte rukou.
UPOZORNĚNÍ: Když úchopová část není
úplně zaskočená a sklopný stojan není
sklopený, potom nenastartujete STAIR AID
ani při použití tlačítka, UP/DOWN..
(Ukazatel stavu nabití baterie potom
nesvítí)
Kippständer
11. Při jízdě STAIR AID po rovné ploše
STAIR AID ručně posunout na kola .
Nepoužívejte gumové pásy. Obsluha
musí držet vozík s STAIR AID oběma
rukama a při tom STAIR AID naklonit
do zadu,abychom mohli použít zadní
kolečka.
Rad
Pokud musí obsluha z nutných důvodů nechat schodolez
bez dozoru nebo na vodorovné ploše pustit rukojetě STAIR
AID, je nevyhnutné nutné sklopit sklopný stojan, abychom
zabezpečili stabilitu STAIR AID
.
12. Při skládání vozíku z STAIR AID, uskutečnit kroky k upevnění (1-10) v opačném
pořadí (R1 - R10).
OPATRNĚ
UPOZORNĚNÍ: Při nepoužívaní STAIR AID omotejte bezpečnostní pás kolem úchopové
části, aby se zabránilo zauzlení pásu (viz strana 15)
2
8.2 JÍZDA NAHORU PO SCHODECH
1. STAIR AID umístit před schody.
STAIR AID umístit dolů před schody zády
pasažéra, v pravém úhlu k hraně schodu
POZOR
• Při používaní STAIR AID na dřevěných
schodech, můžou na schodech zůstat
stopy gumy.
• Volný protiskluzový povlak schodů
může gumové pásy poškodit.
Umístíte STAIR AID v pravém úhlu
(90°) ke schodům.
2. Jízda nahoru po schodech
Vrchní část tlačítka UP/DOWN zatlačit pro
jízdu nahoru a při tom STAIR AID pevně
držet aby se nepřeklopil.
UP/DOWN-Schalter
Aufwärts
• Pokud se nájezdy gumových pásů na levé a pravé straně
OPATRNĚ
nedotýkají současně hrany schodů, jede STAIR AID po
schodech šikmo nahoru, a to může být nebezpečné.
• Obsluha musí po dobu celé doby jízdy po schodech držet
STAIR AID vždy pevně ve dvou rukách.
• Při provozu STAIR AID na schodech se musí obsluha
nacházet nad STAIR AID.
Nedostatečné držení STAIR AID může vést k překlopení
nebo k pádům a způsobit těžké poranění.
2
3. Zastavení STAIR AID na schodech.
Při uvolnění vypínače se automaticky
aktivuje brzda a STAIR AID se hned
zastaví.
Výstupky gumových pásů, které leží na
hranách schodů zabraňují sjetí STAIR
AID ze schodů.
Stabilní poloha
(leží na hranách třech schodů)
POZOR
Pokud je možné, nezastavujte STAIR AID
na schodech.
Pokud se nedá zabránit zastavení
schodolezu na schodech, nemůže nechat
obsluha STAIR AID bez dozoru a musí
ho oběma rukama pevně držet.
POZOR
(leží jen na dvou hranách)
OPATRNĚ
Kontaktní body gumových pásů udržet podle možností co
největší. Při kontaktu s třemi body je riziko pádu nižší jako při
kontaktu s dvěma body.
4. STAIR AID dosáhl nejvyšší roh
schodu.
6.Po tom co STAIR AID dosáhl hrany
horního schodu a značka stop se
nachází na hraně horního schodu
STAIR AID krátce zastavte.
UPOZORNĚNÍ: Značka STOP je jen
orientační bod. Poloha zastavení je
závislá od velikosti pasažéra.
Stopp-Markierung
OPATRNĚ
Pokud se STAIR AID v poloze Stop nezastaví a tlačítko UP
je zatlačené, může STAIR AID přepadnout dozadu.
Nebezpečí!
2
7. Potom co jste STAIR AID na chvilku
zastavili, rukojetě pomalu potáhněte
dozadu. Kolečka STAIR AID se dotknout
podlahy. Potom co nastal kontakt mezi
kolečkem a podlahou, můžeme znova
zatlačit UP vypínač, abychom STAIR AID
přepravili na rovnou plochu.
Rad
POZOR
Obsluha by měla informovat pasažéra o jednotlivých krocích
použití při těchto situacích:
1. Upevnění / uvolnění vozíku ze STAIR AID.
2. Před zatlačením UP vypínače.
3. Před tím, než STAIR AID začne stoupat nahoru po
schodech.
4. Před překlopením STAIR AID koly na podlahu, před
dosažením značky stop.
5. Před změnou směru STAIR AID.
2
8.3 JÍZDA DOLŮ PO SCHODECH
1. Jízda dolů po schodech
STAIR AID nahoře na schodech nastavte v
pravém úhlu k hraně schodů, ve směru
pohledu pasažéra
2. Spodní část UP/DOWN vypínače zatlačit a
STAIR AID nastavit. Když se STAIR AID
dostane na horní hranu schodů, STAIR AID na
chvíli zastavte.
UPOZORNĚNÍ: Značka STOP je jen
orientační bod. Poloha zastavení je závislá na
velikosti pasažéra.
Stopp-Markierung
POZOR
• Při používaní STAIR AID na dřevěných
schodech, můžou na schodech zůstat
stopy gumy.
Volný protiskluzový povlak schodů může
gumové pásy poškodit.
• Pokud se nájezdy gumových pásů na levé a pravé straně
OPATRNĚ
nedotýkají současně hrany schodů, jede STAIR AID po
schodech dolů šikmo, což může být nebezpečné.
• Pokud se STAIR AID v poloze značky stop nezastaví a
vypínač DOWN je zatlačený, může to způsobit náhlé
překlopení STAIR AID dopředu. Nebezpečí pádu!
• Obsluha musí po celou dobu jízdy po schodech držet STAIR
AID vždy pevně ve dvou rukách.
2
3. Rukojetě lehko tlačit dopředu, dokud se
gumové pásy nedotknou dalšího schodu a při
tom STAIR AID udržovat v rovnováze.
4. Hned jak se gumové pásy dotknou schodů a
STAIR AID je v stabilní poloze, můžeme zatlačit
vypínač DOWN.
Stopp-Markierung
OPATRNĚ
Při provozu STAIR AID na schodech se musí
obsluha nacházet nad STAIR AID.
Nedostatečné držení STAIR AID může vést k
překlopení nebo k pádům a způsobit těžké
poranění.
UP/DOWN-Schalter
Abwärts
5. STAIR AID dosáhl spodního schodu
DOWN -vypínač držet tak dlouho až dokud STAIR
AID nedosáhne spodu schodů. STAIR AID přejde
automaticky do vodorovné polohy.
DOWN -vypínač uvolnit a STAIR AID odvést na
bezpečné místo.
POZOR
Obsluha by měla informovat pasažéra o jednotlivých krocích použití
při těchto situacích:
1. Upevnění / uvolnění vozíku z STAIR AID.
2. Před zatlačením UP vypínače.
3. Před tím než STAIR AID začne sestupovat dolů po schodech.
4. Před překlopením STAIR AID, koly na podlahu, před dosáhnutím
značky stop.
5. Před změnou směru STAIR AID.
2
9. KAŽDODENNÍ ÚDRŽBA A PÉČE
9.1 BATERIE
• Pokud se STAIR AID delší dobu nepoužívá nebo pokud se musí baterie dobít, otočný
vypínač vypněte a odeberte.
Pokud je otočný vypínač v poloze ON, baterie se rychle vybije a STAIR AID nebude mít na
druhý den dostatečný výkon na provoz.
• Po skončení provozu nebo před skladováním, je potřeba baterii nabít (při nedostatečném
nabití baterie, jsou potřeba dlouhé nabíjecí doby a můžou nastat druhý den problémy při
provozu.).
• Pokud má být STAIR AID skladován delší dobu, je potřeba dávat pozor na to, aby baterie
byla vždy nabitá. Pokud není nabitá, vede to k rychlejšímu opotřebení a snížení životnosti
(Proto baterii nabíjejte jednou měsíčně, i když je baterie nabitá.).
9.2 GUMOVÉ PÁSY
• Znečištění olejem hned úplně odstranit.
• Gumové pásy kontrolovat na trhliny a opotřebení. Pokud na STAIR AID zpozorujete
poškození pásů, ihned zastavte a chybný pás vyměňte.
2
10. KONTROLY A ÚDRŽBA
Elektrické části
Při denní údržbě zůstane STAIR AID v dobrém stavu. Pokud se denní údržba neprovádím, může to
výrazně snížit životnost STAIR AID.
Pro odstranění možných poruch a prodloužení životnosti STAIR AID provádějte denně kontroly.
Součástka
PostupZkontrolovat funkčnost
Pomocné opatření
Otočný vypínač
Zkontrolovat funkčnost
Vyměnit
UP/DOWN -vypínač
Zkontrolovat funkčnost
Vyměnit
Nouzový vypínač
Zkontrolovat funkčnost
Vymeniť
Provozní vypínač na
Zkontrolovat funkčnost
Vyměnit
pohonné části
Spínací skříň
Zkontrolovat zde kabel nemá
Opravit nebo vyměnit.
trhliny nebo není zlomený.
Relé skříň
Zkontrolovat chyby ve spojení
Opravit nebo vyměnit.
kabelů
Zkontrolovat poškození zásuvek Vyměnit
Pohonná čásť
Gumové pásy
Převodovka
Motor
Poháněcí kolo
Pásové kladky
Kola
Sklopný stojan
Ostatní
Nabíječka
Baterie
Uchopová čásť
Kryt pedálů
•
•
Sklopná uzávěrka
Čásť upevňující vozík
Bezpečnostní pás
Otvor pro baterii
Baterie
LED
Zásuvka
Káble
Šrouby
Zkontrolovať trhliny, opotřebení
Zkontrolovat pevnost
Zkontrolovat změnu tvaru
výstupků
Zkontrolovat zda nevzniká
nepřirozený hluk .
Zkontrolovat zda nevyteká olej
Zkontrolovat zda nevzniká
nepřirozený hluk motoru.
Zkontrolovat poškození.
Zkontrolovat poškození.
Zkontrolovat trhliny, opotřebení
Zkontrolovat trhliny, opotřebení
a lehké otevírání.
Zkontrolovat poškození.
Vyměnit
Vyměnit
Vyměnit
Zkontrolovat zda se lehce
otevírá.
Zkontrolovat poškození.
Zkontrolovat poškození a
opotřebení.
Zkontrolovat zda není
poškozená.
Připojovací kontakt zkontrolovat
na poškození.
Zkontrolovat poškození a
opotřebení
Zkontrolovat funkčnost
Zkontrolovat funkčnost
Zkontrolovat zda nemá kabel
trhliny nebo není zlomený.
Zkontrolovat pevnost spoje a
zda se šrouby nehýbou.
Znovu nastavit
Vyměnit
Vyměnit
Vyměnit
Vyměnit
Vyměnit
Vyměnit
Vyměnit
Vyměnit
Vyměnit
Vyměnit
Znovu nastavit nebo vyměnit
Vyměnit
Vyměnit
Vyměnit
Vyměnit
Znovu nastavit nebo vyměnit
Dotáhnout nebo vyměnit
šrouby.
Pokud vzniknou poruhcy nebo chybové funkce, které nejsou napsány v tabulce, obraťte se na svého
dodavatele. Nevhodné opatřební můžou vést k nebezpečí.
Infromace o opakováníkontrol dostanete od dodavatele, u kterého jste STAIR AID koupili.
2
Anziehen potáhnout
Aufwärts nahoru
Abwärts dolů
Achtung pozor
Antriebsrolle hnací kolo
Antriebsanheit pohonová část
Arretierblock aretovací blok
Arretierstift aretovací kolík
Arretiertraverse aretovací traverza
Akku baterie, akumulátor
Akkugehäuse krabice batérie
Abdeckung kryt
Aufgeklebt nalepený
Magnet-Bremse magnetická brzda
Motor motor
Not-Stopp Taster nouzový vypínač
Neigungsmesser měřič sklonu
Netzsteker síťová zásuvka
Pedalabdeckung kryt pedálů
Raupenbänder pásy
Ruckwartsfahrt jízda dozadu
Rückwärts dozadu
Runde Stutzsteg kruhová opěrná tyč
Rutschmarkierung značka skluzu
Rollstuhlgriff rukojeti vozíku
Rollstuhl-Adapter vozikový adaptér
Rollstuhlstütze opora vozíku
Rad kola
Bedienschalter ovládací vypínač
Batterie batérie
Bowdezug páčka bowdenu
Betriebsschalter provozní vypínač
Befestigungsanheit upevňovací část
Breite šířka
Spannrole napínací kolo
Stopp-Markierung stop značka
Stufen-Messer měřič schodů
Seriennummer sériové číslo
Schlusserschalter klíčový vypínač
Senkrechter Tragrahmen vodorovný
rám
Sicherheitssperre bezpečnostní kolík
Sicherheitsmarkierung bezpečnostní
značka
Sperrklinke zapadací klin
Stecker zásuvka
Steckdose zásuvka
Schraube šroub
Schiebestopper posuvný doraz
Sicherheitsgurt bezpečnostní pás
Schnalle pracka
Drehschalter otočný vypínač
Einstellknopf nastavovací kolík
Einstellung nastavení
Fahrrollen kola
Führungsrollenahse hřídel vodícich
kol
Führungsplatte náběhový plát
Gummikette gumové pásy
Griffeinheit uchopová čast
Gleichstrommotor jednosměrný
motor
Gurt pás
Gefahr nebezpečí
Untersetzunggetriebe převodovka
Halteklammer upevňovací páčky
Handgriffe rukojeti
Halterung upevnění
Halterungshebel upevňovací páčka
Höhenverstelbolzen výškově
nastavitelný čep
Hohe výška
Hinten vzadu
UP/DOWN-Schalter vypínač nahoru/
dolů
Vorwartsfahrt jízda dopředu
Verriegelungszähne západka
Verriegelungskorper uzávěrka
Vorsicht opatrně
Vorwärts dopředu
Kopfstütze opěrka hlavy
Kippriegel sklopný kolík
Kippständer sklopný stojan
Zeiger ukazovatel
Ladergerät nabíječka
LED dioda
3
POZNÁMKY
