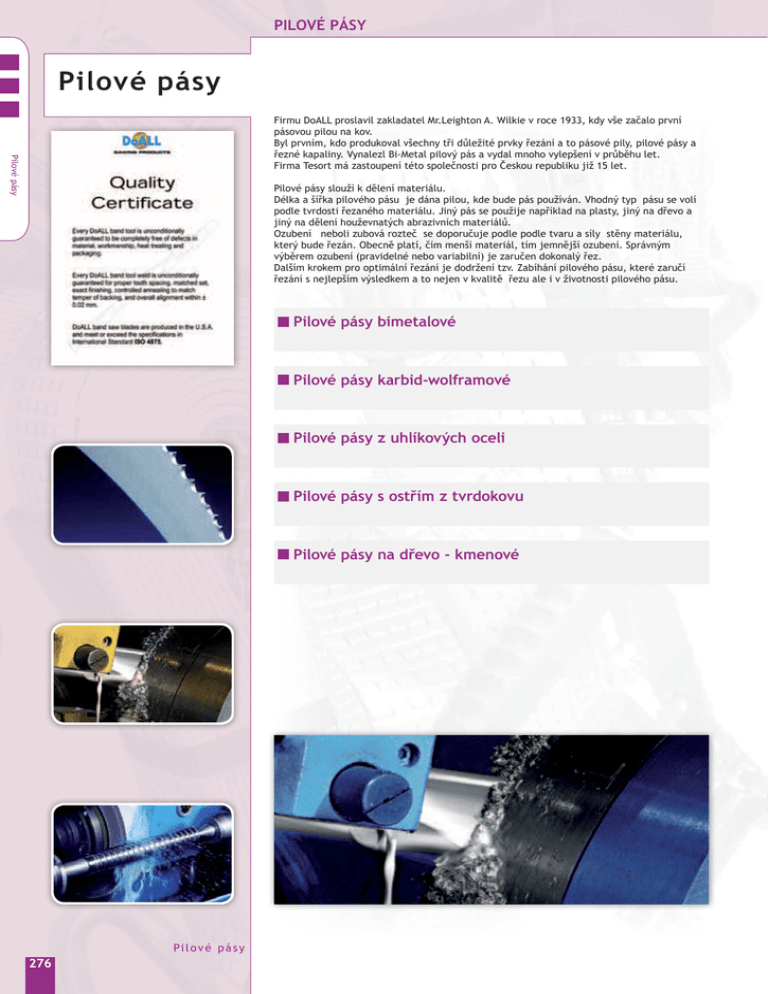

Pilové pásy
Pilové pásy
Firmu DoALL proslavil zakladatel Mr.Leighton A. Wilkie v roce 1933, kdy vše začalo první
pásovou pilou na kov.
Byl prvním, kdo produkoval všechny tři důležité prvky řezání a to pásové pily, pilové pásy a
řezné kapaliny. Vynalezl Bi-Metal pilový pás a vydal mnoho vylepšení v průběhu let.
Firma Tesort má zastoupení této společnosti pro Českou republiku již 15 let.
Pilové pásy slouží k dělení materiálu.
Délka a šířka pilového pásu je dána pilou, kde bude pás používán. Vhodný typ pásu se volí
podle tvrdosti řezaného materiálu. Jiný pás se použije například na plasty, jiný na dřevo a
jiný na dělení houževnatých abrazivních materiálů.
Ozubení neboli zubová rozteč se doporučuje podle podle tvaru a síly stěny materiálu,
který bude řezán. Obecně platí, čím menší materiál, tím jemnější ozubení. Správným
výběrem ozubení (pravidelné nebo variabilní) je zaručen dokonalý řez.
Dalším krokem pro optimální řezání je dodržení tzv. Zabíhání pilového pásu, které zaručí
řezání s nejlepším výsledkem a to nejen v kvalitě řezu ale i v životnosti pilového pásu.
Pilové pásy bimetalové
Pilové pásy karbid-wolframové
Pilové pásy z uhlíkových oceli
Pilové pásy s ostřím z tvrdokovu
Pilové pásy na dřevo - kmenové
Pi l o v é p á s y
276
pilové pásy
tabulky pilov ých pásů a jejich vlastností
Nekovové materiály
Neželezné kovy
Ocele a slitiny
Obrobitelnost
▪
▪
▪
▪
▪ dřevo
▪ plast
▪ pryž
snadná
aluminium
měď
mosaz
automatové ocele
průměrná
▪ měkké ocele
▪ s malým obsahem
uhlíku
▪ legované ocele
obtížná
▪ s vysokým obsahem
uhlíku
▪ nástrojové ocele
▪ ocele na zápustky
▪ ocele odolné proti
korozi
▪ titan
▪ niklové slitiny
velmi obtížná
• slitiny s vysokým
obsahem niklu
• v ysoce legované
slitiny
Pilové pásy
Název
pilového
pásu
BI-METAL - za účelem nejvyšší produktivity a nejnižších nákladů u většiny druhů řezání kovu
Delší životnost
z hlediska opotřebení
Silencer GP (101™)
Univerzální list z Bi-Metalu s delšími zuby vystavenými opotřebení
Silencer PLUS (MPB™)
Nejvšestrannější pro univerzální použití
StructurALL®
Nevhodnější pro stavební ocele, trubky a svazky
Penetrator™
Nejvhodnější pro většinu operací vysoce produkčního řezání
Invader X™ & XP™
Nejaktivnější list z Bi-Metalu
List z Bi-Metalu pro vysoce produkční řezání
s nejdelší životností z hlediska opotřebení.
PMP™
Supreme
Nejagresivnější Bi/Metal pás s proměnlivou délkou a výškou zubu.
Povlakování zvyšuje odolnost pásů z dvojkovu proti opotřebení, čímž je dosaženo jejich
prodloužené životnosti.
Coated
KARBID WOLFRAMOVÉ - pro řezání velmi nepoddajných a nejvíce obrušujících materiálů, u kterých vznikají vysoké řezné teploty
a dochází k rychlému opotřebování nástroje
Pro vysokou
Triple Chip Production
Krajní zub pro nejméně poddajné materiály
produktivitu
Triple Chip Wave
Zvlněním zlepšená vnikavost
Seth Tooth
Velmi obrušující materiály a litý hliník
UHLÍKOVÁ OCEL - pro snáze dělitelné materiály, které vyvíjejí málo tepla nebo u kterých dochází k malému opotřebení nástroje
Dart™
Tuhý hřbet umožňuje vysoké napnutí pásu, rychlý posuv
Metal Master™
Pás pro nejnižší náklady
Friction
Olympia
Speciální vysokorychlostní řezání železných kovů do 25 mm
Dřevo
OSTŘÍ Z TVRDOKOVU - Pro obrušující materiály příliš tvrdé, příliš křehké nebo příliš obrušující pro práci s ozubeným pásem.
Tungsten
Diamant
Pro tvrdé, obrušující kovy od 45 do 65 HR
Nejtvrdší, křehké, nejvíce obrušující materiály
(ne ocel!)
Neželezné kovy
S nízkým obsahem
uhlíku
S vysokým
obsahem uhlíku
Nerez
Nástrojová ocel
Speciální slitiny
Super slitiny
BI-METAL
Silencer GP (101)
Silencer PLUS (MPB)
Structur ALL
Penetrator
Supreme (M81)
PMP
KARBID WOLFRAMOVÉ
Triple Chip Production
Triple Chip Wawe
Set Tooth
UHLÍKOVÁ OCEL
Dart
Metal Master
Friction
Olympia
dřevo a plasty
OSTŘÍ Z TVRDOKOVU
Tungsten
Diamond
křemík, sklo, křemen, brusné komzity, tvrdé tuhy, vápenec, brzdová obložení...
ŠPATNĚ
MOŽNO POUŽÍT
DOBŘE
VYNIKAJÍCÍ
277
pilové pásy
Tabulk a rychlostí pásu
Skupina materiálu
Pilové pásy
Uhlíkové ocele
Cementované ocele
Ocele k nitridování
DIN
Materiál č.
AISI (SAE)
AFNOR
St 37 / 42
1.0037 / 1.0042
1015
St 52 / 60
1.0050 / 1.0060
Ocele na ložiska
Ocel na pružiny
Uhlíkové nástrojové ocele
pro nízké teploty
pro vysoké teploty
Rychlořezné ocele
Ocele odolné proti korozi
Žáruvzdorné ocele
Niklové slitiny
Zušlechtěné ocele
100-500 mm
E24 - 2
90 - 100
70 - 90
> 500 mm
50 - 70
A50 - 2 / A60 - 2
70 - 90
50 - 70
40 - 55
C10 / C15
1.0301 / 1.0401
1010 / 1015
XC 10 / XC 18
95 - 110
80 - 95
60 - 80
16 MnCr 5
1.7131
SAE 5115
16 MC 5
65 - 75
55 - 65
40 - 55
20 CrMo 5
1.7264
18 CD 4
65 - 75
55 - 65
40 - 55
21 NiCrMo 2
1.6523
20 NCD 2
55 - 65
45 - 55
35 - 45
34 CrAI 6
1.2851 / 1.8504
40 - 45
30 - 40
20 - 30
100 - 130
80 - 120
60 - 80
75 - 90
60 - 75
40 - 60
Automatické ocele
Ocele k zušlechťování
Řezná rychlost (m/min) Bi-metal
< 100 mm
SAE 8617
9 S 20
1.0711
1112 / 1212
C35 / C45
1.0501 / 1.0503
1035 / 1045
42 CrMo 4
1.7225
4140
34 CrNiMo 6
1.6582
100 Cr 6
1.2067
152100
65 Si 7
1.5028
SAE 9260
50 CrV 4
1.8159
SAE 6150
C 125 W
1.1663
W 112
C 80 W 1
1.1525
W 108
125 Cr 1
1.2002
C 35 / C 45
42 CD 4
60 - 70
50 - 60
40 - 50
34CrNiMo 6
60 - 70
50 - 60
40 - 50
100Cr6
65 - 75
55 - 65
30 - 50
60 - 70
40 - 60
30 - 40
50 CV 4
60 - 70
40 - 60
30 - 40
C 120 E3U
50 - 65
40 - 50
30 - 40
C 80 E2U
55 - 70
45 - 55
35 - 45
C 120 E3UCr4
50 - 65
40 - 50
30 - 40
15 - 25
X 210 Cr 12
1.2080
D3
X 200 Cr 12
35 - 45
25 - 35
X 155 CrVMo 12 1
1.2379
D2
X160CrMoV12
35 - 45
25 - 35
15 - 25
90 MnCrV 8
1.2842
O2
90 MnV 8
35 - 45
30 - 35
20 - 30
15 - 20
40 CrMnMo 7
1.2311
25 - 35
20 - 25
X 40 CrMoV 5 1
1.2344
H13
X40CrMoV5
25 - 30
15 - 20
10 - 15
56 NiCrMoV 7
1.2713
L6
55 NCDV 7
30 - 40
25 - 30
20 - 25
S 6 - 5 - 2
1.3343
M2
6 - 5 - 2002
45 - 50
35 - 45
25 - 35
S 3 - 3 - 2
1.3333
HS 3 - 3 - 2
50 - 55
40 - 50
30 - 40
S 2 - 10 - 1 - 8
1.3247
S 10 - 4 - 3 - 10
1.3207
S 18 - 0 - 1
1.3355
X 5 CrNi 18 - 10
M42
2-9-1-8
40 - 45
30 - 40
20 - 30
10 - 4 - 3 - 10
40 - 45
30 - 40
20 - 30
T1
18 - 0 - 1
40 - 45
30 - 40
20 - 30
1.4301
304
Z 4 CN 18 - 09
40 - 50
30 - 40
20 - 30
X 6 CrNiMoTi 17-12-2
1.4571
316Ti
Z 6 CNDT 17 - 12
25 - 30
20 - 25
15 - 25
X 6 CrNiMo 17-12-2
1.4401
316
Z 6 CND 17 - 11
30 - 35
25 - 30
20 - 25
20 - 30
X 20 Cr 13
1.4021
420
X 20 Cr 13
40 - 50
30 - 40
X 45 CrSi 9 - 3
1.4718
HNV3
Z 45 CS 9
45 - 55
35 - 45
25 - 35
X 45 CrNiW 18 - 9
1.4873
40 - 50
30 - 40
20 - 30
X 12 CrCoNi 21 - 20
1.4971
661
Z 45 CNW 18 - 09
Z 12 CKNDWNb 21 20 - 20
X 20 CrMoWV 12 - 1
1.4935
616
25 - 30
20 - 25
15 - 20
35 - 40
30 - 35
25 - 30
X 15 CrNiSi 25 - 20
1.4841
310 / 314
Z 15 CNS 25 - 30
20 - 25
15 - 20
10 - 15
X 12 NiCrSi 36 - 16
1.4864
330 / Incoloy DS
Z 20 NCS 33 - 16
20 - 25
15 - 20
10 - 15
NiCr 19 NbMo
2.4668
Inconel 718
15 - 20
10 - 15
8 - 12
NiMo 30
2.4800 / 2.4810
Hastelloy B
20 - 25
15 - 20
10 - 15
8 - 12
NiMo 28
NiCr 13 Mo 6 Ti
2.4662
Nimonic 901
15 - 20
10 - 15
NiCo 20 Cr 20 MoTi
2.4652
Nimonic 263
15 - 20
10 - 15
8 - 12
X 8 CrNiAITi 20 - 20
1.4847
Incoloy 840
20 - 25
15 - 20
10 - 15
1000 - 1200 N/mm2
30 - 35
25 - 30
20 - 25
1200 - 1400 N/mm2
25 - 30
20 - 25
15 - 20
1400 - 1600 N/mm2
20 - 25
15 - 20
10 - 15
Postup zabíhání pásu
Nový list
Proč provádět zabíhání pásu pásové pily?
U nového pásu pásové pily vždy provádějte zabíhání! Při zabíhání pásu se nové, velmi ostré
zuby upraví a zpevní. Správné zabíhání může zvýšit životnost pásu o 25 až 50 procent.
zabíhání pásu
S přípravou listu
1) Řežte pilou při doporučené rychlosti pásu.
2) Řežte při 1/2 normální rychlosti posuvu. (Řezný čas je dvojnásobně dlouhý.)
3) Po 20 minutách postupně zrychlujte posuv, dokud nedosáhnete normální řezné rychlosti.
Aby byl zajištěn průnik do velmi tuhých a mechanicky zpevněných materiálů, bude nutno při
posuvu použít větší tlak a řezat při vyšší rychlosti, než je uvedeno výše.
Bez přípravy
278
Řezání pilou po zaběhnutí
Po zaběhnutí se pás pozvolna otupuje, a proto bude nutno pravidelně zvyšovat tlak při
posuvu, aby byla zachována řezná rychlost. Když je pás příliš tupý a tlak při posuvu příliš
vysoký, nadměrný ohyb pásu způsobí podřezávání.
pilové pásy
volba ozubení
Pilové pásy
Ozubení neboli zubová rozteč ( počet zubů na palec ) je počet zubových drážek v úseku o
délce 1 palec ( 25,4 mm).
U většiny operací řezání by měl pás v řezu zabírat nejméně 3 a nejvíce 25 zuby.
Pr avidelné ozubení
Pásy mají zuby s jednotným rozestupem a tvarem.
Používá se hlavně na plné materiály na pevných
pásových pilách.
Plný m ateriál
a
Variabilní ozubení
a
a (mm)
0 - 30
20 - 50
25 - 60
35 - 80
50 - 100
80 - 150
120 - 350
250 - 600
Pásy mají zuby s rozdílným rozestupem, který
tlumí vibrace. Číselné označení spojuje rozteč
nejhrubšího a nejjemnějšího zubu.
Používá se na většinu řezání. Nejlepší na stavební
ocel nebo jakýkoli materiál mající sklon k
vibracím.
a
počet zubů na palec
10/14
8/12
6/10
5/8
4/6
3/4
2/3
1,5/2
volba ozubení pro plný m ateriál
Průměr v mm
3
6
10
15
30
45
60
80
10 - 14
100
120
150
200
250
300
350
400
500
600
700
800
900
1000
1200
3-4
TPI - počet zubů na palec
8 - 12
2-3
6 - 10
1,3 - 2
5-8
0,7 - 1
4-6
3-4
2-3
1,5 - 2
1 - 1,5
0,8 - 1,2
volba ozubení pro profilov ý m ateriál
profilov ý m ateriál
Pomocí této tabulky bude snadno zvoleno správné ozubení pro řezání profilů a trubek.
Nejdříve se určí maximální vodorovný rozměr ( B ) a poté síla svislé stěny ( S ).
Souřadnicemi obou rozměrů bude zvoleno optimální ozubení pro daný profilový materiál.
Řezání ve svazcích:při výběru ozubení je třeba zohlednit maximální rozměr materiálu,
kterým bude pás prostupovat.
B
B
B
S
t
t
t (mm)
0-4
4-6
6-9
9 - 13
13 - 18
18 - 22
20 - 30
30 - 70
B
S
S
t
S
počet zubů na palec
10/14
8/12
6/10
5/8
4/6
3/4
2/3
1,5/2
Maximální vodorovný rozměr (B) v mm
Síla svislé stěny (S) v mm
2
3
4
5
6
8
10
20
10 - 14
10 - 14
10 - 14
10 - 14
10 - 14
12
15
20
40
10 - 14
10 - 14
10 - 14
10 - 14
60
10 - 14
10 - 14
10 - 14
10 - 14
8 - 12
6 - 10
6 - 10
5-8
8 - 12
6 - 10
6 - 10
80
10 - 14
10 - 14
10 - 14
8 - 12
8 - 12
6 - 10
5-8
100
10 - 14
10 - 14
8 - 12
6 - 10
6 - 10
5-8
120
10 - 14
10 - 14
8 - 12
6 - 10
6 - 10
150
10 - 14
8 - 12
6 - 10
6 - 10
200
10 - 14
8 - 12
6 - 10
300
8 - 12
6 - 10
500
6 - 10
5-8
750
5-8
1000
5-8
30
50
75
100
150
200
5-8
5-8
4-6
5-8
4-6
4-6
3-4
5-8
4-6
4-6
4-6
3-4
5-8
5-8
4-6
4-6
3-4
3-4
3-4
5-8
5-8
4-6
4-6
3-4
3-4
2-3
2-3
5-8
5-8
4-6
4-6
4-6
3-4
3-4
2-3
2-3
1,5 - 2
5-8
4-6
4-6
4-6
4-6
3-4
3-4
2-3
2-3
2-3
1,5 - 2
1,5 - 2
4-6
4-6
4-6
3-4
3-4
3-4
2-3
2-3
2-3
1,5 - 2
1,5 - 2
4-6
4-6
4-6
3-4
3-4
3-4
2-3
2-3
2-3
1,5 - 2
1,5 - 2
1,5 - 2
1 - 1,5
1 - 1,5
1 - 1,5
1 - 1,5
1 - 1,5
4-6
4-6
3-4
3-4
3-4
3-4
2-3
2-3
2-3
1,5 - 2
1,5 - 2
1 - 1,5
1 - 1,5
1 - 1,5
1 - 1,5
1 - 1,5
279
pilové pásy
Charakteristiky pilového pásu
šířk a
tloušťk a
rozvedení
rozteč
Pilové pásy
A)
LEVÝ-PRAVÝROVNĚ
B)
LEVÝ-PRAVÝ
C)
NEPRAVIDELNÉ
STŘÍDÁNÍ
VČETNĚ
MEZERNÍKU
A
vzory rozvodu
0°- 15°
B
C
výstupek
patka
10°
0°
a) šířka je vzdálenost od špičky zubu k zadní hraně pásu
* Pro rychlé řezání zvolte nejširší pás, jaký je pro pilu vhodný.
* Pro tvarové řezání zvolte nejširší pás, který bude řezat nejmenší poloměr dílu.
b) tloušťka udává sílu pásu a má vliv na tuhost a pružnost pásu
* Pro dosažení delší životnosti při ohybu přes malá kola pásové pily zvolte variantu s
menší tloušťkou.
* Pro dosažení delší rovnějších řezů při silném tlaku při posuvu zvolte variantu s větší
tloušťkou.
c) rozvedení je celkový rozměr přes vyčnívající zuby pásu.
* Pro většinu použití volte standardní rozvedení.
* Pro kovy s vysokým pnutím a pro stavební ocele velkých rozměrů volte širší
rozvedení.
d) rozteč (počet zubů na palec) měří rozestup zubů
* Pro rychlořezné materiály použijte pás s pravidelnou roztečí (shodné rozestupy
zubů).
* Pro řezání většiny kovů zvolte pás s variabilní roztečí (rozestupy zubů pásu se
pohybují mezi dvěma krajními hodnotami).
e) vzor rozvedení je sekvence použitá pro vyhnutí zubů
* A) rozvedení s mezerníkem zvolte pro řezání železných a tuhých kovů.
* B) rozvedení levý-pravý zvolte pro snadno obrobitelné kovy a nekovy.
* C) nepravidelné střídání rozvedení včetně mezerníku se používá pro všechny pásy s
více roztečemi.
f) tvary zubů jsou kombinace úhlu, sklonu a tvaru zubové drážky
* přesnost volte pro většinu řezání
* výstupek volte pro lepší průnik do pevného materiálu
* patku použijte pro zpracování dřeva
g) úhel sklonu měří sklon čela zubu vůči zpracovávanému kusu materiálu. Úhel sklonu může
být neutrální nebo pozitivní.
* neutrální sklon zubu volte pro většinu zpracovávaných dílů užších než 50 mm.
* pozitivní sklon pásu volte pro širší zpracovávané díly s obtížným průnikem.
280
pilové pásy
příklady t varu špon
Podmínky
Tlusté,
tvrdé a krátké
Tlusté,
tvrdé a krátké
Tlusté,
tvrdé a pružné
Slabé,
tvrdé a pružné
Slabé, zakroucené
a pružné
Slabé, rovné
a pružné
Práškové
Slabé, těsně
zakroucené
Barva
Modrá nebo
hnědá
Modrá nebo
hnědá
Stříbrná nebo
světle
slámová
Stříbrná
Stříbrná
Stříbrná
Stříbrná
Stříbrná
Řezná rychlost
Omezte
Omezte
OK
Zvyšte
OK
OK
Omezte
Zvyšte
Přítlak
Omezte
Omezte
Trochu omezte
Omezte
OK
Zvyšte
Zvyšte
Omezte
Ostatní
Zkontrolujte
plynulost řezání
a poměr směsi
Zkontrolujte
plynulost řezání
a poměr směsi
Zkontrolujte
správnou rozteč
zubů
Zkontrolujte
správnou rozteč
zubů
Pilové pásy
Tvar
Použijte větší
rozteč
zubů
možné řezané poloměry
Šířka pilového pásu je měřena od špičky zubů k zadní straně pásu. Tabulka uvádí nejmenší
možný řezaný poloměr s pásy uvedených šířek
281
pilové pásy
Bimetalové pásy
Tělo pásu je vyrobeno z uhlíkové oceli, na které je mikro-svárem navařen pásek z
rychlořezné oceli (HSS), ve kterém jsou zhotoveny zuby listu. Kombinuje pružnost uhlíkové
oceli a zároveň odolnost proti otěru a teplotě dosahované u rychlořezných materiálů.
Pilové pásy
Silencer GP (101)
Pilový pás M42 s neutrálním sklonem zubu. Určený pro řezání tenkostěnných profilů a
plných materiálů menších rozměrů z konstrukčních ocelí, korozivzdorných ocelí, litiny a
slitin mědi.
Silencer PLUS (MPB)
Pilový pás M42 s pozitivním úhlem čela zubu. Určený pro řezání silnostěnných profilů, plných
materiálů a svazků z konstrukčních ocelí, korozivzdorných ocelí a slitin mědi.
Silencer PLUS 2 (MPB 2)
Pilový pás M42 s pozitivním sklonem zubu, různou výškou zubu a sníženou hlučností. Určený
pro řezání velkých výkovků.
Structur ALL ®
Pilový pás M42 se speciálně broušeným vyztuženým zubem. Určený pro řezání silnostěnných
profilů a profilů ve svazcích.
Penetr ator
Pilový pás M42 s křivočarým profilem zubu. Určený pro řezání konstrukčních ocelí,
korozivzdorných ocelí, niklových slitin, slitinových ocelí apod.
Supreme (M81)
Pilový pás s extrémně pozitivním sklonem zubu. Různý úhel a výška zubu. Hroty zubů jsou
zpevněny práškovou metalurgií o tvrdosti 70HRc. Určený pro řezání obtížných materiálů jako
je např. nikl.
PMP
Pilový pás M51 se zuby zhotovenými práškovou metalurgií. Určený pro řezání těžce
obrobitelných, rychlořezných a jiných materiálů.
povlakované: Tin Coated SUPREME
Pilový pás se stejnou konstrukcí a použitím jako Invader –X, Invader –XP s povlakem z titan
– nitridu s velkou povrchovou tvrdostí (83 Rc) – zvyšuje životnost pilového pásu a snižuje
povrchové tření.
povlakované: Tin Coated Penetr ator
Pilový pás se stejnou konstrukcí a použitím jako Penetrator s povlakem z titan – nitridu s
velkou povrchovou tvrdostí (83 Rc) – zvyšuje životnost pilového pás a snižuje povrchové
tření.
Pi l o v é p á s y b i m e t a l o v é
282
pilové pásy
Silencer GP
•
•
•
•
Pilové pásy
Pilový pás M42 s neutrálním sklonem zubu. Určený pro řezání tenkostěnných profilů a plných
materiálů menších rozměrů z konstrukčních ocelí, korozivzdorných ocelí, litiny a slitin mědi.
ostří z oceli M42 8% kobalt
menší náchylnost k vylomení zubu na slabých materiálech
lepší odolnost proti opotřebení
velký výběr ozubení
Rozměry v mm
šířka
tloušťka
6
0,9
10
0,9
13
Počet zubů na palec
3-4
4
4-6
5-8
0,6
302-932
0,9
0,9
34
1,1
41
1,3
8
8 - 12
10
14
303-011
303-903
27
6 - 10
10 - 14
18
303-010
0,9
20
6
303-410
303-182
303-900
303-905
303-471
303-475
303-902
303-539
303-014
302-933
303-935
303-020
303-934
303-936
303-743
303-901
303-770
303-562
303-415
303-019
303-300
303-750
303-400
303-133
303-026
303-028
303-420
303-768
303-430
303-769
303-735
303-904
303-600
303-099
303-729
303-610
303-687
Silencer PLUS
Pilový pás M42 s pozitivním úhlem čela zubu. Určený pro řezání silnostěnných profilů, plných
materiálů a svazků z konstrukčních ocelí, korozivzdorných ocelí, slitin mědi a uhlíkové oceli.
•
•
•
•
•
silný tvar zubu
zvýšená odolnost proti vylamování zubu
rychlejší řezání
Silencer PLUS 2
Pilový pás M42 s pozitivním sklonem zubu. Určený pro řezání velkých výkovků.
•
•
•
různá výška zubu
střídající se úhel zubu
snížená hlučnost
Rozměry v mm
šířka
tloušťka
6
0,9
1 - 1,3
1 - 1,5
1,5 - 2
2-3
3
0,9
13
0,9
333-023
20
0,9
333-103
27
0,9
333-223
34
1,1
333-323
41
5-8
6
306-488
333-026
333-146
333-158
333-234
333-246
333-258
333-334
333-346
333-358
*336-413
1,3
1,6
4-6
306-487
1,3
54
4
333-046
10
1,1
3-4
*306-511
333-423
333-434
333-446
333-458
306-445
336-523
336-534
336-546
336-558
*306-512
333-523
333-534
333-546
306-610
67
1,6
*306-611
306-660
*306-612
306-640
80
1,6
*306-711
306-760
*306-712
306-723
*Silencer PLUS 2 (MPB 2)
283
pilové pásy
StructurALL
Pilové pásy
Pilový pás M42 s pozitivním sklonem zubu. Určený pro řezání silnostěnných profilů a profilů ve
svazcích.
•
•
•
•
•
•
•
•
speciálně vyztužený tvar zubu
speciálně broušený profil zubu
dobré pronikání do profilových materiálů
zvýšená pevnost a odolnost zubu proti vylomení
rychlejší řezání při menším zatížení pásu
plynulý odvod třísky
snížení vibrací a hluku při řezání
Rozměry v mm
hrana ostří
dodatečná výztuž zubu
šířka
tloušťka
27
0,9
2-3
3-4
4-6
5-8
320-324
320-246
320-258
34
1,1
320-334
320-346
320-358
41
1,3
320-423
320-434
320-446
320-458
1,3
340-523
340-534
340-546
1,6
320-523
320-534
320-546
320-623
320-634
320-646
54
67
1,6
320-625
Penetrator
Pilový pás M42 s křivočarým profilem zubu. Určený pro řezání plných materiálů (měkké
oceli, Hastelloy, korozivzdorné oceli, titan, niklová slitina, slitinové oceli, rychlořezné oceli,
nástrojové oceli, chrom, zápustkové oceli, molybdenové oceli).
•
•
•
•
•
•
•
jemně broušené zuby
silný profil zubu
zvýšená odolnost zubu proti vylomení
rychlejší řezání při menším zatížení pásu
široký rozsah použití
Rozměry v mm
šířka
tloušťka
hrana ostří
zakřivený profil zubu
0,8 - 1,2
1 - 1,5
1,3
1,5 - 2
2
2-3
3
3-4
4-6
6
5-8
301-656
27
0,9
301-423
301-598
301-615
301-748
301-127
301-719
301-789
34
1,1
301-594
301-689
301-226
301-739
301-796
301-887
301-842
301-375
41
1,3
301-330
301-880
301-879
1,3
301-949
301-977
301-381
301-994
301-384
54
1,6
301-085
301-072
301-071
301-073
301-070
301-069
301-091
301-181
67
1,6
80
1,6
301-187
301-183
301-185
301-966
301-430
301-433
301-982
284
301-186
301-379
301-184
301-990
pilové pásy
Supreme
•
•
•
•
•
•
Pilové pásy
Pilový pás s extrémně pozitivním sklonem zubu. Určený pro řezání plných ,obtížných
materiálů jako je např. nik a další zvláštní materiály.
hroty zubů jsou zpevněny práškovou metalurgií o tvrdosti 70HRc.
různý úhel a výška zubu
vylepšená povrchová úprava
výrazně vyšší životnost pásu u obtížných materiálů
rychlejší řezání
lepší průnik
Rozměry v mm
šířka
tloušťka
27
0,9
0,8 - 1,2
1 - 1,3
34
1,1
41
1,6
54
1,6
381-581
67
1,6
381-681
80
1,6
381-781
381-711
1,5 - 2
2-3
3-4
4-6
5-8
381-234
381-246
381-258
381-358
381-323
381-334
381-346
381-412
381-423
381-434
381-446
381-511
381-512
381-523
381-611
381-612
PMP
Pilový pás M51 s pozitivním sklonem zubu. Určený pro řezání plných meteriálů (měkká ocel,
nástrojová ocel, niklové slitiny, Hastelloy, titan, slitinová ocel, nerezová ocel, rychlořezná
ocel).
•
•
•
•
•
hroty zubů jsou zpevněny práškovou metalurgií
o tvrdosti 70HRc
vysoká životnost zubu
vyšší odolnost oproti opotřebení
agresivní řezání
Rozměry v mm
šířka
tloušťka
rozvedení
27
0,9
1,47
34
1,1
1 - 1,5
1,5 - 2
2-3
3-4
4-6
5-8
307-660
307-665
307-670
307-689
307-739
307-759
307-887
307-893
1,57
307-760
1,65
41
1,3
2,03
307-877
307-879
54
1,6
2,54
307-901
307-902
67
1,6
2,54
307-913
307-912
307-911
285
pilové pásy
Povlakované: Tin Coated SUPREME
Pilové pásy
Pilový pás pro řezání materiálů velkých rozměrů se stejnou konstrukcí a použitím jako
Invader –X, Invader –XP s povlakem z titan – nitridu (těžce obrobitelné slitiny, žáropevné
slitiny, niklové slitiny, Nobelovy kovy, Hastelloy, titan, nástrojová ocel).
•
•
•
•
•
•
povlak titan – nitrid s velkou povrchovou tvrdostí (83 Rc)
nízké povrchové tření
malé tepelné zatížení
prodloužená životnost ostří
vytváří méně tepla nedochází k zatavování třísek
TIN povrch zaručuje delší životnost pásu
Rozměry v mm
šířka
tloušťka
27
0,9
2-3
3-4
4-6
319-634
319-635
34
1,1
319-656
319-658
41
1,3
319-809
319-814
Povlakované: Tin Coated Penetrator
Pilový pás se stejnou konstrukcí a použitím jako Penetrator s povlakem z titan – nitridu
(měkké oceli, Hastelloy, korozivzdorné oceli, titan, niklová slitina, slitinové oceli,
rychlořezné oceli, nástrojové oceli. Chrom, zápustkové oceli, molybdenové oceli).
•
•
•
•
•
•
povlak titan – nitrid s velkou povrchovou tvrdostí (83 Rc)
nízké povrchové tření
malé tepelné zatížení
prodloužená životnost ostří
vytváří méně tepla nedochází k zatavování třísek
TIN povrch zaručuje delší životnost pásu
Rozměry v mm
286
šířka
tloušťka
27
0,9
34
1,1
41
1,3
1 - 1,5
54
1,6
319-071
67
1,6
319-185
80
1,6
319-433
1,5 - 2
2-3
3-4
4-6
5-8
319-423
319-598
319-615
319-645
319-789
319-558
319-533
319-567
319-880
319-640
319-319
319-375
319-070
319-327
319-085
319-184
pilové pásy
Pilové pásy karbid-wolframové
Pilové pásy
Ostří vyrobené z karbidu wolframu určené pro dělení houževnatých a abrazivních materiálů,
jako je například titan, slitiny niklu (inconel) a slitiny hliníku.
triple chip - wave (trojit ý břit - dlouhá vlna)
Špičky zubů jsou opatřeny karbidem wolframu, vhodné pro řezání teplotně odolných,
vysokopevnostních slitin a abrazivních materiálů. Např.: titanové plné materiály, neželezné
kovy, nekovy, niklové slitiny, abrasivní materiály.
triple chip - prduction (trojit ý břit - produkční pás)
Špičky zubů jsou opatřeny karbidem wolframu, vhodné pro řezání teplotně odolných,
vysokopevnostních slitin a abrazivních materiálů. Např.: titanové plné materiály, neželezné
kovy, nekovy, niklové slitiny, abrasivní materiály.
set tooth
Zubový pás pro dělení tvrdých abrazivních materiálů. Např.: odlitky, abrasivní materiály,
nekovy, výkovky, grafity, neželezné kovy, laminát, těžce obrobitelné oceli.
Triple Chip - Wave (Trojitý Břit - Dlouhá vlna)
Určený pro řezání plných materiálů velkých průměrů. (Teplotně odolné, vysokopevnostní
slitiny a abrazivní materiály. Např. titanové plné materiály, neželezné kovy, nekovy, niklové
slitiny)
•
•
•
•
•
ostří z karbidu wolframu
trojitý tvar zubu
jemnější rozteč zubů
hladší povrch řezu a rovné provedení řezu
jemnější třísky
Rozměry v mm
šířka
tloušťka
34
1,1
0,7 - 1
1,3 - 2
2
2-3
3-4
327-334
41
1,3
327-431
54
1,6
327-532
67
1,6
327-671
327-375
327-422
327-523
327-672
Pi l o v é p á s y k a r b i d wolframové
287
pilové pásy
Triple Chip - Production (Trojitý Břit - Produkční pás)
Pilové pásy
Určený pro řezání plných materiálů. (Teplotně odolné, vysokopevnostní slitiny a abrazivní
materiály, super slitiny. Např. titanové plné materiály, neželezné kovy, nekovy, niklové
slitiny.)
•
•
•
•
•
trojitý tvar zubu
jemnější rozteč zubů
hladší povrch řezu a rovné provedení řezu
odolnost proti vysokým teplotám a abrazi
Rozměry v mm
šířka
tloušťka
20
0,9
0,7 - 1
1,3 - 2
2-3
3
3-4
326-025
27
0,9
328-223
326-035
34
1,1
328-323
326-045
328-334
41
1,3
328-431
328-422
326-074
328-434
328-523
54
1,6
328-571
328-532
67
1,6
328-671
328-672
80
1,6
328-234
328-771
328-773
Set Tooth
Zubový pás pro dělení tvrdých abrazivních materiálů. (Např.: odlitky, abrasivní materiály,
nekovy, výkovky, grafity, neželezné kovy, laminát, těžce obrobitelné oceli.)
•
•
•
•
•
•
tvrdost zubu je 62-64 Rc
navařená špička zubu
rozvedené zuby
hladký rovný řez
odolnost proti vysokým teplotám
Rozměry v mm
tloušťka
10
0,6
305-015S
Pi l o v é p á s y k a r b i d wolframové
1,0 - 1,3
1,3 - 2
2,5
305-020S
13
0,6
20
0,9
305-025S
27
0,9
305-045S
27
0,9
305-029R
34
1,1
305-326R
41
1,3
54
1,6
366-410
67
1,6
366-510
S = levý, pravý
288
šířka
366-320
366-420
366-520
R = levý, pravý, rovně
305-375R
2-3
3-4
366-140
366-230
366-240
366-330
366-340
366-430
366-440
pilové pásy
Pilové pásy z uhlíkových ocelí
Pilové pásy
Uhlíkový základ těla dodává pilovým pásům vysokou pružnost – dobře odolávají ohybu i
kroucení, tedy namáhání, které musí pásová pila vydržet.
Dart
Pilový list s tvrzenou zadní stranou i špičkou zubu určený pro všechny tvarové a zkracovací
pily. Používá se na řezání těchto materiálů: měkké oceli, zinek, šedá litina, hliník, dřevo,
bronz, měď, mosaz, olovo, plasty.
metal m aster
Pilový list pro všeobecné použití. Např.: měkké oceli, zinek, měď, laminát, šedá litina,
dřevo, korek, mosaz, bronz, olovo, plast, neželezné kovy.
friction
Frikční řezání železných kovů. např.: pancéřový plech, obrobky, šedá litina, kovy do 60Rc,
korozivzdorná ocel.
olympia
Uhlíkový list určený pro dřevo (vyřezávání) a podobné materiály.
Dart
Pilový list s tvrzenou zadní stranou i špičkou zubu určený pro všechny tvarové a zkracovací
pily. (Používá se na řezání těchto materiálů: měkké oceli, zinek, šedá slitina, hliník, dřevo,
bronz, měď, mosaz, olovo, plasty.)
•
•
•
•
•
•
tvrdé tělo listu
kalené špičky zubů
odolnost proti otěru
dovoluje větší přítlačnou sílu
vyšší životnost
možnost broušení
Rozměry v mm
šířka
tloušťka
5
0,6
6
0,6
10
0,6
13
0,6
16
0,8
20
0,8
1,3
2
3
4
6
8
10
14
18
308-023
308-049
308-064
308-080
308-106
38-122
308-189
*308-205
*308-221
308-247
*308-262
*308-288
308-304
*309-161
308-627
308-643
308-825
*309-021
*309-047
24
32
*308-148
308-601
*308-841
309-062
*309-088
309-104
308-163
308-908
*309-120
*309-146
308-668
308-346
*308-403
25
0,9
32
0,9
**309-948
38
0,9
**309-989
50
0,9
**309-997
308-973
**309-955
*309-187
*309-203
*309-229
*308-502
*308-429
*308-528
*308-445
*308-486
308-700
308-742
*308-544
*308-585
308-767
*309-211S
309-260
**309-906
* dostupné v 30,5 m nebo 152,4 m v balíku
** dostupné v 91,4 m v balíku
Pi l o v é p á s y z u h l í k o v ý c h
ocelí
289
pilové pásy
Metal Master
Pilové pásy
Pilový list pro všeobecné použití. (Např.: měkké oceli, zinek, měď, laminát, šedá litina,
dřevo, korek, mosaz, bronz, olovo, plast, neželezné kovy.)
•
•
•
•
pružné tělo listu
odolává zlomení
vyšší životnost
Rozměry v mm
šířka
tloušťka
1,5
0,6
2,5
0,6
3
0,6
6
0,6
10
0,6
13
0,6
20
0,8
25
0,9
3
4
6
10
14
18
24
334-043
334-084
334-100
335-348
335-462
334-227
334-243
335-422
334-326
334-342
335-505
334-409
334-268
334-449
335-488
334-581
335-547
334-748
335-620
Friction
Frikční řezání železných kovů. (Např.: pancéřový plech, obrobky, šedá litina, kovy do 60Rc,
korozivzdorná ocel.)
•
•
•
•
pružné tělo listu
odolává zlomení
vyšší životnost
Rozměry v mm
šířka
tloušťka
13
0,8
20
0,9
25
0,9
32
0,9
8
10
310-037
310-094
310-134
310-136
310-359
Olympia
Uhlíkový list určený pro dřevo (vyřezávání) a podobné materiály.
•
•
•
•
tvrzená zadní strana
tvrdost zubů 62-64 Rc
pružné pilové pásy
odolává otěru a vysokému přítlaku
Rozměry v mm
šířka
tloušťka
6
0,6
1,3
2
13
290
Pi l o v é p á s y z u h l í k o v ý c h
ocelí
4
358-054
0,6
10
3
358-108
358-104
0,8
358-114
358-111 S
0,6
358-152
0,8
358-156
16
0,8
358-211 S
358-215
20
0,8
358-252
358-256
25
0,9
358-328
358-304
32
0,9
358-356
38
0,9
358-423
50
0,9
358-513
358-362
358-512 S
358-118
pilové pásy
Pilové pásy s ostřím z tvrdokovu
Pilové pásy
Pilové pásy s ostřím z tvrdokovu mohou řezat kalenou ocel, křehké materiály jako je sklo,
křemík a křemen a velmi abrazivní materiály jako například kompozity s uhlíkovými vlákny.
Ostří je tvořeno zrnky karbidu wolframu nebo diamantovými zrnky.
tungsten - zrna z k arbido-wolfr a mu
Pro řezání tvrdých a abrazivních materiálů. Např.: tvrzená nástrojová ocel (do 65Rc),
titanové a beryliové slitiny, skleněná optická vlákna, drátem zpevněná pryž, voštinové
materiály, pěněné skleněné izolace, nikl a železné superslitiny, karbon, grafit a složeniny,
aramidové vláknité plasty, keramické látky.
dia mond
Pilové listy s ostřím z diamantových zrn pro řezání i neobrobitelných materiálů s
kontinuálním nebo segmentovým ostřím. NENÍ URČENO PRO ŘEZÁNÍ OCELI!
Tungsten - zrna z karbid-wolframu
Pro řezání tvrdých a abrazivních materiálů. (Např.: tvrzená nástrojová ocel (do 65Rc),
titanové a beryliové slitiny, skleněná optická vlákna, drátem zpevněná pryž, voštinové
materiály, pěněné skleněné izolace, nikl a železné superslitiny, karbon, grafit a složeniny,
aramidové vláknité plasty, keramické látky.)
•
•
•
•
•
•
•
ostří je tvořeno karbidem wolframu
2 DRUHY OSTŘÍ – SEGMENTOVÉ = pro velké materiály
- KONTINUÁLNÍ = pro materiály do 25 mm
odebírá třísku v malé hloubce děleného materiálu
snížené vylamování materiálu při řezání tenkých částí
dopravuje chladící kapalinu do velkých řezných sekcí
Rozměry v mm
šířka
tloušťka
6
0,5
10
0,6
0,5
13
0,6
Hrubost
2 - 3 (kontinuální)
3 - 4 (segmentové)
střední
325-043
325-035
střední
325-167
středně hrubý
střední
325-324
325-316
středně hrubý
325-327
325-330
jemný
325-332
střední
325-365
středně hrubý
střední
20
25
0,8
0,9
325-548
středně hrubý
32
325-589
střední
325-712
středně hrubý
325-746
hrubý
325-779
38
42
středně hrubý
1,1
1,3
hrubý
325-571
325-738
325-753
325-754
325-800
325-846
středně hrubý
1,1
325-530
325-555
hrubý
velmi hrubý
325-357
325-373
hrubý
0,9
325-159
325-175
325-837
325-848
325-850
325-852
velmi hrubý
325-870
velmi hrubý
325-936
hrubý
325-951
extra hrubý
325-960
hrubý
325-965
Pi l o v é p á s y s o s t ř í m z
tvrdokovu
291
pilové pásy
Diamond
Pilové pásy
Pilové listy s ostřím z diamantových zrn pro řezání i neobrobitelných materiálů s kontinuálním
nebo segmentovým ostřím. NENÍ URČENO PRO ŘEZÁNÍ OCELI!
( Pro řezání neobrobitelných materiálů. Např.: křemen, silikon, karbid, laminát, sklo,
složeniny, grafit, žula, brzdové obložení, mramor, laminát vyztužený plasty).
•
•
•
•
•
ostří je tvořeno karbidem wolframu
2 druhy ostří – segmentové = pro velké materiály
- kontinuální = pro materiály do 25 mm
pro použití na speciálních vertikálních strojích
Rozměry v mm
šířka
tloušťka
13
0,5
19
0,5
1,0
0,5
25
1,0
0,5
32
1,0
0,5
38
50
1,0
1,0
Typ
40/50
60/80
kontinuální
406-942
406-918
kontinuální
406-959
406-926
segmentové
406-741
kontinuální
Pi l o v é p á s y s o s t ř í m z
tvrdokovu
25/30
406-829
35/40
100/120
200
406-750
406-769
406-825
kontinuální
406-967
406-934
406-971
segmentové
406-827
406-843
406-846
406-983
406-553
406-016
406-520
406-546
kontinuální
406-987
segmentové
kontinuální
406-807
segmentové
406-813
kontinuální
406-991
406-820
segmentové
406-512
406-821
kontinuální
406-804
406-802
406-814
406-815
406-817
kontinuální
406-828
406-823
segmentové
406-913
406-909
kontinuální
406-836
segmentové
406-837
řezná spára (mm)
292
Velikost zrna
1,6
406-818
406-830
406-833
1,4
0,9
0,6
0,4
0,3
pilové pásy
Pilové pásy na dřevo - kmenové
Pilové pásy
Oceli značky LASER CUT jsou velmi čisté a mají velmi nízký obsah nežádoucích příměsí.
Výchozí surovinou pro výrobu nástrojů je ocel z koncernu Krupp Steel. Protože pilové pásy
a zvláště jejich zuby jsou vystaveny za provozu silnému pnutí, ocel musí mít velmi dobrou
odolnost proti namáhání. Pásy by měly být schopné odolat nárazu do hřebíku, kamínků bez
příliš vážného poškození.
Ocel musí také mít velmi vysokou houževnatost. Tato vlastnost je důležitá proto, aby pilové
pásy byly schopné odolat opakovanému ohýbání na kolech pásové pily. Vysoká houževnatost
snižuje riziko prasknutí pásu, vyskytující se v úpatí zubů, na minimum. Pilové pásy musí
mít dobré vytužení a rovinatost. Tyto vlastnosti musí být udržovány i při relativně vysokých
teplotách a teplotních rozdílech. Naproti těmto vlastnostem ocel musí mít dobrou ohebnost a
pružnost. Pilové pásy Laser Cut speciálně mají upravený povrch bez vad, které by mohly být
příčinou pro únavu materiálu.
Laser-Cut
Rozměry v mm
Velikost zrna
šířka
síla
19
22
25
35
0,9;1; 1,1
X
20
X
X
30
35
40
40
0,9;1; 1,1
X
X
X
50
1; 1,1
X
X
X
80
1
X
90
1,1
X
90
1,2
X
100
100
45
X
X
X
X
X
X
X
X
X
X
X
X
1,15
X
X
X
X
1,2
X
X
X
X
110
1,2
X
120
1,2
X
X
X
X
X
X
50
140
1,2
X
X
X
X
160
1,2
X
X
X
X
180
1,4
X
X
X
X
205
1,4
X
X
X
X
235
1,6
X
X
X
265
1,6
X
X
X
Pi l o v é p á s y n a d ř e v o kmenové
293

pilové pásy - Tesort spol. s ro

Transkript

Podobné dokumenty

Bezp. pásy MASTER PRO 4P SNAP OFF BLUE
