Plánování elektroinstalace

Plánování elektroinstalace

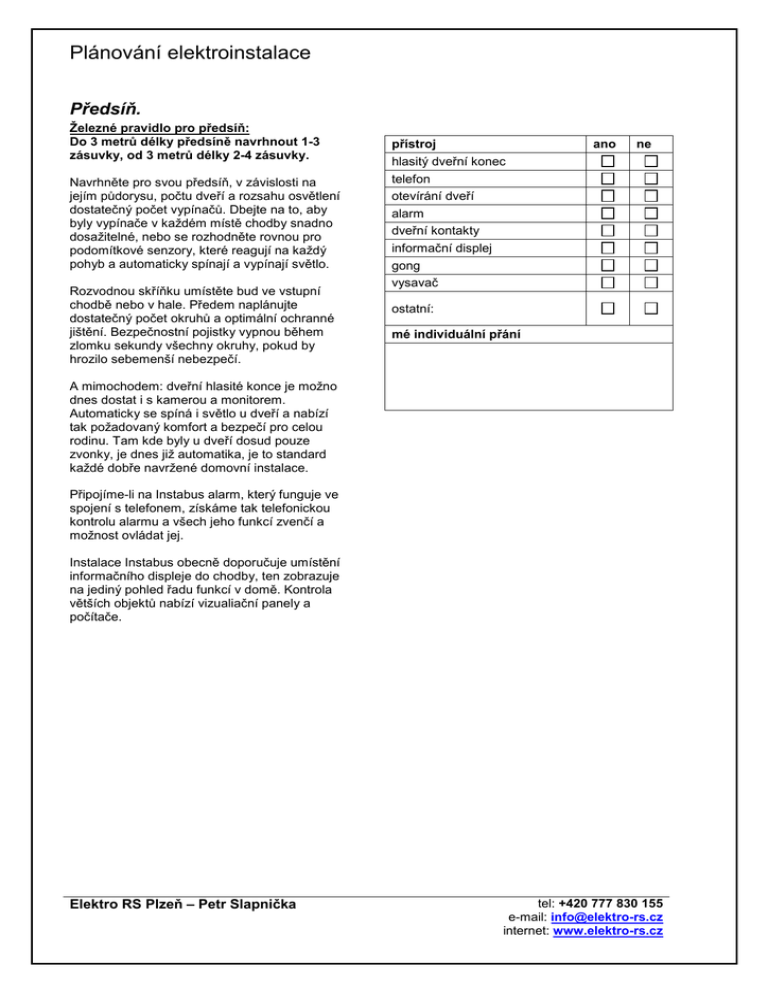

Předsíň.
Železné pravidlo pro předsíň:
Do 3 metrů délky předsíně navrhnout 1-3
zásuvky, od 3 metrů délky 2-4 zásuvky.
Navrhněte pro svou předsíň, v závislosti na
jejím půdorysu, počtu dveří a rozsahu osvětlení
dostatečný počet vypínačů. Dbejte na to, aby
byly vypínače v každém místě chodby snadno
dosažitelné, nebo se rozhodněte rovnou pro
podomítkové senzory, které reagují na každý
pohyb a automaticky spínají a vypínají světlo.
Rozvodnou skříňku umístěte bud ve vstupní
chodbě nebo v hale. Předem naplánujte
dostatečný počet okruhů a optimální ochranné
jištění. Bezpečnostní pojistky vypnou během
zlomku sekundy všechny okruhy, pokud by
hrozilo sebemenší nebezpečí.
přístroj
hlasitý dveřní konec
telefon
otevírání dveří
alarm
dveřní kontakty
informační displej
gong
vysavač
ano
ne
ostatní:
mé individuální přání
A mimochodem: dveřní hlasité konce je možno
dnes dostat i s kamerou a monitorem.
Automaticky se spíná i světlo u dveří a nabízí
tak požadovaný komfort a bezpečí pro celou
rodinu. Tam kde byly u dveří dosud pouze
zvonky, je dnes již automatika, je to standard
každé dobře navržené domovní instalace.
Připojíme-li na Instabus alarm, který funguje ve
spojení s telefonem, získáme tak telefonickou
kontrolu alarmu a všech jeho funkcí zvenčí a
možnost ovládat jej.
Instalace Instabus obecně doporučuje umístění
informačního displeje do chodby, ten zobrazuje
na jediný pohled řadu funkcí v domě. Kontrola
větších objektů nabízí vizualiační panely a
počítače.
Elektro RS Plzeň – Petr Slapnička
tel: +420 777 830 155
e-mail: [email protected]
internet: www.elektro-rs.cz
Plánování elektroinstalace
Kuchyně.
Železné pravidlo pro kuchyň:
V kuchyni bez jídelny navrhujeme 7-11 zásuvek,
pro kuchyni s jídelnou plánujeme 8 -12 zásuvek.
Pro funkčnost kuchyně je důležitý nejprve počet
požadovaných elektrických okruhů. Myslete také na
to, že každý kuchyňský elektrospotřebič, od lednice
až po kávovar, vyžaduje vlastní zásuvku.
Také rozsah osvětlení určuje počet sériových
zásuvek. Pokud je kuchyně spojena s jídelnou,
zohledněte ve svých přáních i zabudování stmívače
právě pro tento úsek. Ani zde nezapomeňte na
telefonní zásuvku.
V rámci instalace Instabus byste měli naplánovat
takový zásuvkový obvod, na nějž jsou napojeny
všechny malé přístroje jako kávovar, toaster a vařič
na vejce. Telefonicky je pak možno jej kontrolovat a
kdykoli, v případě pochybnosti, také vypnout.
přístroj
elektrický sporák
digestoř
trouba
mikrovlnná trouba
myčka nádobí
lednička, mraznička
gril
fritéza
topná tělesa
kuchyňský robot
ano
ne
ruční mixér
otvírač konzerv
odšťavovač
elektrický nůž
kráječ
touster
kávovar
vařič na vejce
vaflovač
ponorný vařič
10l bojler
průtokový ohřívač
drtič odpadků
senzor
žaluzie
ostatní:
mé individuální přání
Elektro RS Plzeň – Petr Slapnička
tel: +420 777 830 155
e-mail: [email protected]
internet: www.elektro-rs.cz
Plánování elektroinstalace
Koupelna.
Toaleta (WC).
Železné pravidlo pro koupelnu:
Dle velikosti koupelny navrhněte 3-5
zásuvek. U koupelen bez oken je třeba
navrhnout i spínání větráku a osvětlení.
Železné pravidlo pro WC:
Nezapomeňte, že u toalety bez oken musíte
naplánovat také odvětrání spojené s
osvětlením.
Do koupelen se zásadně navrhují zásuvky s
krytem, doporučují se vývody pro stropní i
nástěnné osvětlení.
Pro osvětlení navrhujeme bučí nástěnný nebo
stropní vývod. Slouží-li toaleta jako WC pro
hosty, počítejte s jednou až dvěma zásuvkami.
Je-li WC umístěno uprostřed domu,
navrhujeme dostatečné odvětrání. Pokud není
teplá voda plánována jinak, počítejte s jedním
průtokovým ohřívačem.
Pokud není v domě plánována prádelna a
pračka a sušička musí být umístěny v
koupelně, je třeba i pro tyto elektrospotřebiče
navrhnout rozvody.
přístroj
elektrické kartáčky
ano
ústní sprcha
holicí strojek
fén
kulma
pračka
sušička
žaluzie
senzor
žaluzie
ne
přístroj
elektrické kartáčky
holicí strojek
fén
kulma
UV-zářič
žaluzie
ano
ne
ostatní:
mé individuální přání
ostatní:
mé individuální přání
Elektro RS Plzeň – Petr Slapnička
tel: +420 777 830 155
e-mail: [email protected]
internet: www.elektro-rs.cz
Plánování elektroinstalace
Obývací pokoj.
Železné pravidlo pro obývací pokoj:
2
Pro pokoje větší než 12 m navrhujeme 4-8
2
zásuvek, pro místnosti do 20 m 5-10 zásuvek,
2
přes 20 m pak 6-12.
Právě obývací pokoj je místem, které vyžaduje
promyšlený přístup k navrhováni elektroinstalace.
Vedle proudu jsou pod omítkou vedeny také krabice
pro televizní, rádiové a telefonní signály. Kabely,
které dosud hyzdily obytný prostor, jsou dnes
vedeny ve zdech. Pro Vaše kvalitní hi-fi sestavy a
televizory existují speciální zásuvky s pojistkou proti
přepětí, které chrání např. před bleskem atd.
Centrální stropní osvětlení - jako jediné osvětlení
obývacího pokoje - patří nenávratně minulosti.
Sedací soupravy a jídelní stoly jsou dnes
umísťovány decentrálně. Přechází se tedy pomalu k
tomu, aby byly jednotlivé zóny osvětleny jak
stropními tak nástěnnými svítidly, stojacími i stolními
lampami. Ty všechny tvoří příjemnou atmosféru
obydlí.
Osvětlení je řízeno stmívačem - i dálkovým
ovládáním - a stává se atraktivním výtvarným
prvkem.
V případě sestavy Instabus Vám doporučujeme
řízení osvětlení systémem dílčích lokálních světel.
Tento přístroj umožňuje snadné individuální
naprogramování a uložení do paměti, změna je
možná kdykoli.
Elektro RS Plzeň – Petr Slapnička
přístroj
stropní svítidla
nástěnné osvětlení
stojací lampy
stolní lampy
osvětlení skříní a vitrin
Hi-fi, TV, video
reproduktory
telefon
vysavač
hlasitý dveřní konec
ano
ne
stolní gril
tepelná deska
žaluzie
senzor
větráky
akvárium
osvětlení vánočního stromku
žaluzie
ostatní:
mé individuální přání
tel: +420 777 830 155
e-mail: [email protected]
internet: www.elektro-rs.cz
Plánování elektroinstalace
Jídelna.
Dětský pokoj.
Železné pravidlo pro jídelnu:
2
Pro pokoj o velikosti do 8 m plánujte 3-5
2
zásuvek, do 12 m velikosti 5-7 zásuvek, do
2
24 m 7-11 zásuvek.
Železné pravidlo pro WC:
Pro dětský pokoj uvažujte bezpodmínečně
se zásuvkami s dětskou pojistkou. Pro
2
pokoje do 9 m navrhujte 4-5 zásuvek, pro
2
2
pokoje do 12 m 6-7, do 24 m 8-10.
Zásady pro rozmístění elektroinstalace jsou
identické s obývacím pokojem. Pro osvětlení
plánujte rozhodné stmívače.
přístroj
stropní svítidla
ano
ne
Děti jsou v zacházení s elektřinou nezkušené a
vědí jen málo o nebezpečích, které skrývá. Z
tohoto důvodu byste měli v každém případě
instalovat zásuvky s dětskou pojistkou. Je
samozřejmě lepši, profylakticky takto vybavit
celý dům, popř. celý byt.
nástěnné osvětlení
stojací lampy
stolní lampy
osvětlení skříní
telefon
domovní telefon
vysavač
stolní gril
tepelná deska
větrák
žaluzie
senzor
ostatní:
mé individuální přání
Pro osvětlení je třeba bezpodmínečně
naplánovat stmívače. Myslete na to, že Vaše
dítě vyroste, a plánujte již předem zásuvky pro
telefon, anténu i reproduktory. Také zde
doporučujeme použití zásuvek s pojistkou proti
přepětí.
přístroj
Hi-fi, TV, video
domácí počítač
tiskárna
hodiny/budík
světlo na noční stolek
stropní osvětlení
osvětlení psacího stolu
telefon
hlasitý dveřní odposlech
vysavač
senzor
žaluzie
ano
ne
ostatní:
mé individuální přání
Elektro RS Plzeň – Petr Slapnička
tel: +420 777 830 155
e-mail: [email protected]
internet: www.elektro-rs.cz
Plánování elektroinstalace
Ložnice.
Železné pravidlo pro ložnici:
2
Pro pokoje do 9 m navrhujte 4-5 zásuvek,
2
2
pro pokoje do 12 m 6-7, do 24 m 8-10.
Kdo by je neznal: typické „úzkokolejné" instalace na
nočním stolku: zásuvka pro lampičku, elektronický
budík, nebo ohřívací dečku? A následek: pod posteli
se skrývá velký komplex zásuvek, stálý problém při
úklidu. Lepší řešení představují pevně instalované
zásuvky CEE.
Doporučujeme regulovatelné osvětlení, jakož i
anténní a telefonní zásuvku.
Elektricky ovládané žaluzie mohou být časově
naprogramované a řízené se stahovat a vytahovat buď konvenčně nebo přes instabus. V ložnici je to
zvláště příjemná funkce. Myslete také na to, že
podobnou automatikou můžete vybavit i všechny
ostatní žaluzie.
Také bezpečnost hraje velkou roli. Váš spánek jistě
uklidní instalovaný bezpečnostní spínač ovladatelný
přímo z lůžka, který na Váš příkaz najednou
rozsvěcí světla v ložnici, obývacím pokoji, chodbu i
okolí domu.
Elektro RS Plzeň – Petr Slapnička
přístroj
stropní svítidla
nástěnné osvětlení
stojací lampy
stolní lampy
světlo na noční stolky
osvětlení skříní
Hi-fi, TV, video
telefon
vysavač
vytápěná přikrývka
senzor
žaluzie
ano
ne
ostatní:
mé individuální přání
tel: +420 777 830 155
e-mail: [email protected]
internet: www.elektro-rs.cz
Plánování elektroinstalace
Kancelář.
Prádelna.
Železné pravidlo pro kancelář:
Při zařizování kanceláře nezapomeňte na
anténní a telefonní zásuvky. Pro kanceláře
2
do 9 m navrhujte 5-6 zásuvek, pro kanceláře
2
2
do 12 m 6-8, do 24m 8-10.
Železné pravidlo pro prádelny:
6-8 zásuvek typu CEE. I zde važte umístění
telefonní a anténní zásuvky, chcete být
přece všude dosažitelní.
Nová média pro zpracování dat a komunikaci
jsou finančně náročné investice. Požadují také
vedle dostatečného počtu zásuvek i účinná
opatření pro svou ochranu. Zvažte tedy použití
zásuvek CEE s pojistkou proti přepětí či s
prostorem pro popisky. Ty Vám pomohou pro
přesné přiřazení přístroje ke zdroji.
přístroj
stropní svítidla
ano
nástěnné osvětlení
stojací lampy
světlo na psací stoly
telefon
telefax
záznamník
kopírka
PC s harddiskem
monitor
tiskárna
odposlech
Hi-fi, TV, video
vysavač
senzor
ne
Při navrhování zásuvek v prádelně platí stejná
pravidla jako pro kuchyň.
přístroj
automatická pračka
sušička prádla
žehlička
mandl
vysavač
šicí stroj
lednička/mraznička
radio
senzor
ano
ne
ostatní:
mé individuální přání
ostatní:
mé individuální přání
Elektro RS Plzeň – Petr Slapnička
tel: +420 777 830 155
e-mail: [email protected]
internet: www.elektro-rs.cz
Plánování elektroinstalace
Garáž/dílny.
Balkon/venkovní prostor.
Železné pravidlo pro dílnu a garáž:
V návrhu počítejte, v závislosti na velikosti
místnosti, s 5-7 zásuvkami.
Železné pravidlo pro balkon:
Pro balkony do 3m šířky navrhujeme 2-3
vodotěsné zásuvky typu CEE. Pro venkovní
osvětlení počítáme dále s 1-2 přípoji světla.
Při navrhování zásuvek nové garáže nebo dílny
počítejte s tím, že pro současného kutila je k
dispozici množství různé drobné mechanizace.
Pokud chcete ovládat garážová vrata elektricky,
nezapomeňte na přípojku.
přístroj
elektrický pohon vrat
ano
stropní světlo
nástěnné osvětlení
osvětlení pracovního stolu
ruční světlo
vrtačka
bruska
řetězová pila
cirkulárka
letlampa
rádio
větrák
domovní telefon
nabíječka baterií
ostatní:
mé individuální přání
Elektro RS Plzeň – Petr Slapnička
ne
Pro elektroinstalaci ve venkovních zónách
navrhujeme zásadně použití vodotěsných
zásuvek bud pod nebo na omítku. Zásuvky,
které lze imobilizovat zevnitř chrání i před
nepovolaným uživatelem.
Navrhujeme Vám též zvážit užití pohybových
senzorů v rámci bezpečnostního osvětlení.
Světlo, které se při pohybu automaticky spíná je
nejen praktické, ale účinně odradí i nežádoucí
hosty.
Pomocí systému instabus můžete samočinně
podle počasí nebo denní doby rolovat i
markýzy.
přístroj
venkovní osvětlení
party osvětlení
markýza
elektrický stolní gril
sekačka na trávu
elektrické nůžky
vánoční osvětlení
ano
ne
ostatní:
mé individuální přání
tel: +420 777 830 155
e-mail: [email protected]
internet: www.elektro-rs.cz
Plánování elektroinstalace
Sklep.
Železné pravidlo pro sklep:
Podle velikosti a funkce sklepa navrhujeme 4-6
zásuvek typu CEE.
Vytápěné a větrané prostory mohou být vybaveny
stejně jako obytné. Ostatní sklepy je však třeba
vybavit instalací pro vlhké prostory bud pod nebo na
omítku. Pro eventuelní anténní zásuvky zvažte
umístění jedné zásuvky CEE. Také zde zvažte
umístění několika vývodů pro stropní i nástěnné
osvětlení.
Nezapomeňte, že i instalace pro vlhké prostory
může dobře vypadat.
přístroj
stropní svítidla
nástěnné osvětlení
elektrické nástroje
větráky
pračka
sušička
mandl
mrazící pult
senzory
ano
ne
ostatní:
mé individuální přání
Elektro RS Plzeň – Petr Slapnička
tel: +420 777 830 155
e-mail: [email protected]
internet: www.elektro-rs.cz
