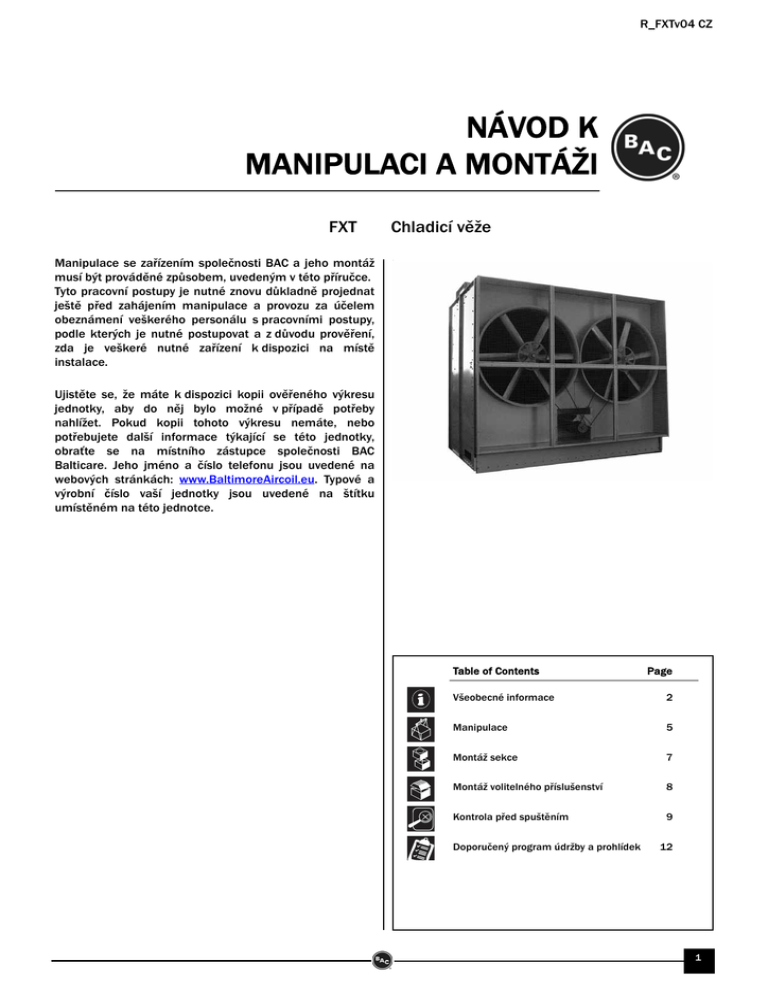

NÁVOD K MANIPULACI A MONTÁŽI

R_FXTv04 CZ
NÁVOD K
MANIPULACI A MONTÁŽI
FXT
Manipulace se zařízením společnosti BAC a jeho montáž
musí být prováděné způsobem, uvedeným v této příručce.
Tyto pracovní postupy je nutné znovu důkladně projednat
ještě před zahájením manipulace a provozu za účelem
obeznámení veškerého personálu s pracovními postupy,
podle kterých je nutné postupovat a z důvodu prověření,
zda je veškeré nutné zařízení k dispozici na místě
instalace.
Chladicí věže
.
Ujistěte se, že máte k dispozici kopii ověřeného výkresu
jednotky, aby do něj bylo možné v případě potřeby
nahlížet. Pokud kopii tohoto výkresu nemáte, nebo
potřebujete další informace týkající se této jednotky,
obraťte se na místního zástupce společnosti BAC
Balticare. Jeho jméno a číslo telefonu jsou uvedené na
webových stránkách: www.BaltimoreAircoil.eu. Typové a
výrobní číslo vaší jednotky jsou uvedené na štítku
umístěném na této jednotce.
Table of Contents
Page
Všeobecné informace
2
Manipulace
5
Montáž sekce
7
Montáž volitelného příslušenství
8
Kontrola před spuštěním
9
Doporučený program údržby a prohlídek
12
1
VŠEOBECNÉ INFORMACE
Informace o řízení a prováděcích
předpisech
Tato příručka se týká pouze montáže dané jednotky. Aby byla
zaručena její řádná funkce, je bezpodmínečně nutné, aby tato
jednotka byla správně začleněna do celého komplexu zařízení.
V otázkách kvalitního řízení, prováděcích předpisů, týkajících se
správného rozmístění, ustavení do vodorovné polohy, připojení
potrubí atd. se, prosím, obracejte na naše webové stránky http://
www.baltimoreaircoil.eu/knowledge-center/applicationinformation.
!
Přesvědčete se, že všechny různorodé položky byly odstraněny ze
sběrné vany před sestavením jednotky.
Hardware je zabalen v plastovém kontejneru a je umístěn ve spodní
části jednotky.
Přeprava
Chladicí zařízení společnosti BAC je montované ve výrobním závodě
aby byla zaručena stale stejná kvalita a co nejmenší rozsah prací na
místě montáže.
Jednotky jsou obvykle přepravovány v kompletně smontovaném
stavu. Většina jednotek může být usazena na svém místě pomocí
jednoho zdvihu a před spuštěním vyžaduje pouze připojení potrubí a
zapojení elektrické energie.
Rozměry a hmotnosti dané jednotky nebo sekce jsou uvedené na
certifikovaném výkrese.
Obrázek 1: Umístění hardware
!
Nezakrývejte jednotky s PVC eliminátory nebo PVC chl.výplní
plastovou plachtou. Nárůst teploty způsobený slunečním zářením
by mohl zdeformovat chl.výplň nebo eliminátory
Kontrola před manipulací
Jednotka musí být při dodání na místo instalace pečlivě
zkontrolovaná. Ještě před podepsáním náložného listu je nutné
prověřit, jestli byly dodané všechny požadované položky a zda
během přepravy nedošlo k jejich poškození.
Je nutné zkontrolovat následující díly:
- Řemenice a řemeny
- Ložiska
- Ložiskové opěry
- Elektromotor(y) ventilátoru
- Ventilátor(y) a hřídel(e) ventilátoru
- Chladicí výplň
- Eliminátory úletu
- Systém rozvodu vody
- Síto (síta) sběrné vany
- Sestava (sestavy) plovákového ventilu
- Vnitřní / vnější plochy
- Ochranná mřížka sání vzduchu
- Ostatní položky
Obálka s úplným seznamem je uložená v dřevěné bedně / plastové
krabici, která je uložená v dolní sekci. Z bezpečnostních důvodů
mohou být kontrolní dvířka zajištěné pomocí šroubů. V následující
tabulce jsou uvedené klíče, které jsou nutné k jejich otevření.
Klíč na otevření kontrolních
dvířek
Klíč na otevření krytů přístupových
otvorů
17 mm
14 mm
(na kryty sání vzduchu: 10 mm)
Tabulka 1: Požadované klíče na otevření kontrolních dvířek / krytů
přístupových otvorů
Dřevěná bedna / plastová krabice obsahuje také různé díly, jako
například těsnění, spojovací šrouby a příslušenství.
2
Hmotnosti jednotky
Před manipulací s jakýmkoliv chladicím zařízení společnosti BAC je
nutné zkontrolovat hmotnost každé sekce podle certifikovaného
výkresu jednotky.
Poznámka: Tyto hmotnosti jsou pouze přibližné a musí být před zdviháním z
důvodu bezpečnosti zkontrolované převážením, pokud zdvihací zařízení, které
je k dispozici, má malou rezervu nosnosti.
!
Před tím, než se uskuteční samotné zdvihání, se přesvědčete, že
nedošlo k nahromadění vody, sněhu, ledu nebo nečistot ve
sběrné vaně nebo kdekoliv jinde v jednotce. Tyto nahromaděné
látky podstatně zvyšují zdvíhanou hmotnost zařízení.
Kotvení
Jednotka musí být na svém místě důkladně ukotvena.
Informace, týkající s umístění montážních otvorů, naleznete na
certifikovaném výkrese doporučeného uložení. Kotevní šrouby
nejsou součástí dodávky společnosti BAC.
Otvory pro šrouby o průměru 20 mm, které slouží k přišroubování
jednotky k základovým nosníkům, se nacházejí ve spodní přírubě
dolní sekce.
Ustavení do vodorovné polohy
Z důvodu správné funkce a snadného připojení potrubí musí být
jednotka ustavená do vodorovné polohy.
Spojovací potrubí
Veškeré potrubí vně chladicího zařízení BAC musí být samostatně
zajištěné. V případě instalace zařízení na vibračních kolejnicích nebo
na pružinách musí toto potrubí obsahovat kompenzační prvky k
vyloučení vibrací, přenášených přes vnější potrubí.
VŠEOBECNÉ INFORMACE
Ochrana proti zamrznutí
Tyto výrobky musí být chráněny před poškozením a/nebo snížením
účinnosti, způsobeným možným zamrznutím, mechanickými a
provozními způsoby. Věnujte, prosím, pozornost publikaci
společnosti BAC Katalog výrobků a jejich použití, nebo kontaktujte
místního zástupce společnosti BAC Balticare ohledně dalších
doporučených způsobů ochrany.
Montáž odluhovacího potrubí
U všech otevřených chladicích věží a u všech jednotek,
provozovaných se sběrnou nádrží umístěnou mimo chladicí zařízení
ve vytápěném vnitřním prostoru, namontujte odluhovací potrubí
s ventilem mezi výtlačnou stoupací trubkou oběhového čerpadla a
vhodným odtokem do kanalizace. Odluhovací potrubí připojte ke
stoupacímu potrubí v místě, odkud se dá odvodnit, když je čerpadlo
vypnuté.
Odluhovací ventil musí být za provozu jednotky stále otevřený,
pokud není odluhované množství automaticky řízené systémem
úpravy vody.
Bezpečnostní opatření
Všechna elektrická, mechanická a rotační zařízení představují
možné nebezpečí, zvláště pro ty osoby, které nejsou seznámené
s jejich konstrukcí, stavbou a provozem. Z toho důvodu je potřeba u
tohoto zařízení používat příslušné ochranné prvky (včetně použití
ochranných krytů, kde to je nezbytné), určené pro bezpečnost lidí
(včetně dětí) a pro ochranu před vznikem škod na zařízení, na jeho
připojených systémech a na provozních prostorech.
V případě pochyb o bezpečném a správném vybavení, instalaci,
provozních nebo údržbářských postupech si prosím vyžádejte radu u
výrobce zařízení nebo u jeho zastoupení.
Při práci na zařízení v provozu mějte na paměti, že některé díly
mohou mít zvýšenou teplotu. Jakékoli operace ve zvýšených
nadzemních úrovních musí být prováděny s výjimečnou péčí, aby se
předešlo nehodám.
OPRÁVNĚNÝ PERSONÁL
Jestliže je použité zařízení ovládáno regulátorem proměnných
otáček ventilátoru, musí být jednotlivé stupně zvoleny tak, aby
nemohlo dojít k provozu při kritických nebo jim blízkých otáčkách
ventilátoru. V případě zájmu o další informace se obraťte na vašeho
místního zástupce společnosti BAC Balticare.
BEZPEČNOST ELEKTRICKÝCH ČÁSTÍ
Všechny motory ventilátorů a čerpadel, spojené s tímto zařízením,
by měly být nainstalované uzamykatelnými spínači, umístěnými
v dohledu od zařízení. Servisní práce se nesmějí uskutečňovat přímo
na anebo v blízkosti ventilátorů, motorů, pohonů nebo uvnitř
zařízení, pokud motory ventilátorů a čerpadel, topné prvky, a tak
dále nejsou elektricky izolované.
UMÍSTĚNÍ
Veškeré chladicí zařízení musí být umístěno v co možná největší
vzdálenosti od obydlených prostorů, otevřených oken nebo vstupů
nasávaného vzduchu do budov.
!
Každá jednotka musí být umístěna tak, aby se předešlo vstupu
vytlačovaného vlhkého vzduchu do ventilačního systému budovy,
na které je jednotka umístěna, anebo sousedních budov.
Poznámka: Podrobná doporučení k prostorovému uložení zařízení BAC, viz.
BAC “Application Handbook EU-Edition”, webové stránky BAC:
www.baltimoreaircoil.eu nebo kontaktujte místního zástupce BAC-Balticare.
OCELOVÁ PODPĚRA
Doporučené uspořádání základů chladicích věží řady FXT tvoří 2
nosníky profilu I, uložené po délce nebo šířce jednotky, jak je
ukázáno na následujících obrázcích. Kromě toho, že poskytují
přiměřenou oporu, slouží ocelové nosníky také k tomu, že zvedají
jednotku nad okolní terén a umožňují přístup ke dnu věže.
V případě potřeby mohou být věže řady FXT usazeny také na
sloupkách pomocí kotevních šroubů, jejichž umístění je ukázáno na
následujících obrázcích. Pod každým místem soustředěného
zatížení je nutné počítat s opěrnou plochou o rozměru 15 x 15 cm.
Poznámky:
1. Základové nosníky a kotvicí šrouby nejsou součástí dodávky
společnosti BAC.
2. Všechny podpěrné ocelové konstrukce musí být ustaveny do
vodorovné polohy vzhledem k jejich horní ploše.
Provoz, údržbu a opravy tohoto zařízení smí uskutečňovat výhradně
jen pracovníci autorizovaní a kvalifikovaní k těmto činnostem.
Všichni tito pracovníci musejí být důkladně seznámení s tímto
zařízením, s napojenými systémy a ovládacími prvky a s postupy,
uváděnými v této příručce a v dalších příslušných příručkách.
Manipulaci s tímto zařízením, jeho zdvihání, instalaci, provozu
a opravám se musí věnovat patřičná péče a musejí se přitom
používat příslušné postupy a nástroje, aby se předešlo zranění osob
anebo vzniku škod na majetku.
BEZPEČNOST MECHANICKÝCH ČÁSTÍ
Bezpečnost provozu mechanických částí zařízení je zajištěna v
souladu s požadavky EU směrnice o strojním zařízení. V závislosti na
tom, jaké podmínky existují na montážním místě, bude možná
nutné namontovat další příslušenství, jako například mříže na dno
jednotky, žebříky, ochranné koše žebříků, schodiště, přístupové
plošiny, zábradlí a nášlapné plochy, aby byla zajištěna bezpečnost a
vytvořeny vhodné pracovní podmínky pro personál, pověřený
vykonáváním obsluhy a prováděním údržby. V žádném případě
nesmí být toto zařízení provozováno, pokud nejsou na svém místě
namontovány všechny kryty ventilátorů, poklopy průlezů a kontrolní
dvířka.
Obrázek 2: FXT-27 až FXT-250 (záměna – pouze jednobuňková varianta)
1.
2.
3.
4.
Strana vstupu vzduchu
Obrys věže
(2) Základové nosníky, nejsou součástí dodávky
Otvory o průměru 16 mm
3
VŠEOBECNÉ INFORMACE
MÍSTNÍ PŘEDPISY
Instalace a provoz chladicího zařízení může být upravený místními
předpisy, jako je pořízení analýzy rizik. Ujistěte se o splnění
předepsaných požadavků.
Záruční podmínky
Věnujte, prosím, pozornost omezení záručních podmínek, platných v
době prodeje/nákupu těchto výrobků.
Obrázek 3: FXT-27 až FXT-500 (doporučeny vícebuňkové jednotky)
1.
2.
3.
4.
Strana vstupu vzduchu
Obrys věže
(2) Základové nosníky, nejsou součástí dodávky
Otvory o průměru 16 mm
Přepravní
hmotnost
(kg)
Provozní
hmotnost
(kg)
FXT-27
425
FXT-32
Číslo modelu
Rozměry
(osová čára šroubů)
L
(mm)
W
(mm)
D
(mm)
945
1067
1549
-
430
950
1067
1549
-
FXT-43
455
1100
1067
1549
-
FXT-51
465
1110
1067
1549
-
FXT-60
555
1425
1524
1549
-
FXT-68
560
1430
1524
1549
-
FXT-74
780
1920
1524
2181
-
FXT-88
785
1925
1524
2181
-
FXT-97
1000
2755
2438
2181
-
FXT-116
1010
2765
2438
2181
-
FXT-133
1025
2780
2438
2181
-
FXT-160
1310
3640
3353
2181
-
FXT-173
1325
3655
3353
2181
-
FXT-211
1620
4275
3353
2181
-
FXT-250
1640
4295
3353
2181
-
FXT-194
1995
5505
2438
2181
346
FXT-232
2015
5525
2438
2181
346
FXT-266
2055
5565
2438
2181
346
FXT-320
2615
7285
3353
2181
321
FXT-346
2650
7320
3353
2181
321
FXT-422
3230
8545
3353
2181
321
FXT-500
3275
8590
3353
2181
321
Tabulka 2: Rozměry a hmotnosti pro plán ocelových nosných konstrukcí
4
MANIPULACE
Obecné poznámky
5. Chladicí věže řady FXT mohou být zdvihány na krátké vzdálenosti
s využitím závěsných prostředků nacházejících se v horní části
každé jednotky, jak je ukázáno na následujícím obrázku.
1. Pokud není jednotka přepravovaná v kompletně smontovaném
stavu, musí s ní být manipulováno po jednotlivých sekcích.
2. Jestliže zásilka sestává z oddělených sekcí, neprovádějte
montáž před jejich zdviháním, protože dodávané závěsné
prostředky nejdou určené k manipulaci s břemeny o hmotnosti
kompletně smontované jednotky.
3. Při zdvihání nesmí být svislá vzdálenost mezi horní plochou
jednotky a místem spojení závěsných lan menší, než je uvedeno
v následující tabulce.
MODEL (*)
MINIMÁLNÍ “H”
FXT-27 až 51
1,8 m
FXT-60 až 88
2,4 m
FXT-97 až 500
3,6 m
Tabulka 3: Svislá vzdálenost při zdvihu “H”
Poznámka: (*) Číslo modelu a výrobní číslo jsou uvedené na tabulce,
umístěné v těsné blízkosti kontrolních dvířek.
4. Mezi závěsnými lany je nutné použít jeřábová vahadla o délce
rovnající se celkové šířce sekce, aby se předešlo poškození
sekce.
Při zdvihání do velké výšky nebo v případě existence jakéhokoliv
rizika se doporučuje použit pro zdvihání společně se závěsnými
prostředky bezpečnostní popruhy umístěné pod jednotkou.
Obrázek 5: Přemístění na krátké vzdálenosti a konečné usazení
1. Závěsná lana
2. Závěsné prostředky
Sestava vstupního potrubí
1. Veškeré potrubí musí být uchyceno nezávisle na věži a upevněno
tak, aby bylo zaručeno, že nedojde k vertikálním nebo
horizontálním pohybům vstupního potrubí. Přesné umístění
vstupních hrdel naleznete na ověřeném výkrese. Žádné potrubí
ani jeho uchycení nejsou součástí dodávky společnosti BAC.
Obrázek 6: Půdorys jednotky FXT – Sestava vstupního potrubí
A: Jednobuňková jednotka; B: Vícebuňková jednotka
Obrázek 4: Zdvihání jednotky FXT pomocí bezpečnostních popruhů
1.
2.
3.
4.
Závěsná lana
Závěsné prostředky
Jeřábová vahadla
Bezpečnostní popruhy
5
MANIPULACE
2. Vstupní potrubí musí být opřeno o rozdělovač proudění,
umístěný 22mm pod horním okrajem rozdělovače vody (viz
Detail C).
Obrázek 7: Nárys
A: Jednobuňková jednotka; B: Vícebuňková jednotka
1. Žádné potrubí není součástí dodávky společnosti BAC
2. Ventily nejsou součástí dodávky společnosti BAC
3. Rozdělovač proudění
4. Trysky
3. Vstupní potrubí do rozdělovače musí mít správný rozměr.
Požadované rozměry přípojky jsou uvedené v následující
tabulce.
MODEL
Rozměr přípojky na vstupu
mm
FXT-27 až 32
100
FXT-43 až 68
150
FXT-74 až 173
200
FXT-194
2 x 200
FXT-211
200
FXT-232
2 x 200
FXT-250
200
FXT-266 až 500
2 x 200
Tabulka 4: Rozměry vstupního potrubí
4. U vícebuňkových věží je doporučeno použít ventily regulace
průtoku, které nejsou součástí dodávky, aby byl zajištěn
rovnoměrný průtok vody.
6
MONTÁŽ SEKCE
Montáž vícebuňkových jednotek
5. V souladu s níže uvedeným obrázkem vložte do všech otvorů
závitořezné šrouby a utáhněte je.
Vícebuňkové jednotky (FXT-194, 232, 266, 320, 346, 422 a 500)
jsou opatřeny propojením sběrných van, aby byla stejná výška
hladiny vody ve sběrných vanách všech buněk.
1. Buňka A je přepravována s propojením sběrné vany,
namontovaným ve výrobním závodě. Umístěte buňku A na
základové nosníky věže a přišroubujte ji pomocí šroubů na její
místo.
2. Otřete příruby na konci propojení sběrné vany. Nalepte dva
překrývající se proužky těsnicí pásky na čelní stranu příruby mezi
osovou čáru otvorů pro šrouby a vnější hranu příruby, jak je
zobrazeno na níže uvedeném obrázku. Přesvědčte se, že těsnění
se v rozích překrývá, jak je uvedeno na obrázku.
Obrázek 9: Nárys – Umístění závitořezných šroubů
A: Buňka A; B: Buňka B
1. Otvor sběrné vany
2. Propojení sběrné vany
3. Těsnicí páska
4. Závitořezné šrouby
5. Šroub a matice
Obrázek 8: Použití těsnicí pásky
1. Propojení sběrné vany (namontované ve výrobním závodě na buňce A)
2. Přírubové ukončení propojení sběrné vany
3. Nalepte těsnicí pásku mezi osovou čáru otvorů pro šrouby a vnější okraj
příruby
4. V rozích těsnicí pásku přeložte
3. Umístěte buňku B na základové nosníky věže a otřete plochy
kolem otvoru, aby byly odstraněny veškeré nečistoty a vlhkost.
4. Pomocí vodicích kolíků, aby byla zaručena souosost, přisuňte
buňku B k propojení sběrné vany.
7
MONTÁŽ VOLITELNÉHO PŘÍSLUŠENSTVÍ
Pozitivní uzavírací destička možnost
Vícebuňkové jednotky mohou být opatřeny nuceným uzavíráním,
které umožňuje izolovat jednotlivé buňky nebo provádět jejich
čištění a běžnou údržbu.
Jednotka je dodávána s přepážkou nuceného uzavírání,
namontovanou ve výrobním závodě na buňku A, jak je ukázáno na
níže uvedeném obrázku.
Jednotky s namontovanými přepážkami nuceného uzavírání se
instalují v souladu se stejnými body 1 až 5, jak je to popsáno v
článku “Montáž vícebuňkových věží” n stranì 7a.
Obrázek 10: Nárys – Montáž přepážky nuceného uzavírání
A: Buňka A; B: Buňka B
1. Otvor sběrné vany
2. Propojení sběrné vany
3. Těsnicí páska
4. Závitořezné šrouby
5. Šroub
6. Plochá podložka
7. Křídlová matice
8. Těsnění
9. Přepážka nuceného uzavírání
8
KONTROLA PŘED SPUŠTĚNÍM
Základní informace
Před spuštěním jednotky je nutné vykonat následující činnosti, které
jsou podrobně popsané v Návodu k obsluze a údržbě (viz Doporučný
plán údržby a prohlídek – sloupec Při startu).
Dodržování příslušných pracovních postupů při spouštění jednotky a
plánované periodické údržby prodlouží životnost zařízení a zajistí
bezproblémové dodržování provozních hodnot, na které byla
jednotka navržená.
9
POZNÁMKY
10
POZNÁMKY
11
DOPORUČENÝ PROGRAM ÚDRŽBY A PROHLÍDEK
Program
Druh činnosti
Kontroly
a seřizování
Prohlídky
a monitorování
Mazání
Při
startu
Činnost
Nádrž na horkou vodu
X
X
Sběrná vana na ochlazenou vodu a síta vany
X
X
Provozní hladina a doplňování vody
X
X
Odluhování
X
X
Sestava ohřívače sběrné vany
X
Napnutí řemenů
X
Souosost pohonu
X
Chod ventilátorů a čerpadel
X
Každých šest
Při
Ročně
měsíců
odstavení
X
X
X
Pojistná objímka
X
Napětí a proud elektromotorů
X
Neobvyklý hluk a/nebo vibrace
X
X
Celkový stav
X
X
Výměníková sekce a eliminátory úletu
X
Rozstřikovací trysky
X
Hřídel ventilátoru
X
X
Axiální ventilátor
X
X
Elektromotor ventilátoru
Sestava elektrického doplňování vody
(volitelné příslušenství)
Nádrž na horkou vodu
Zkouška na celkový počet aerobních bakterií
(pomocí zkušební destičky)
Kvalita cirkulující vody
X
X
X
X
X
X
X
X
X
X
X
X
X
Celková prohlídka systému
Vedení dokumentace
Ložiska hřídele ventilátoru
X
X
Ložiska elektromotoru *
X
X
X
X
Pohyblivá základna elektromotoru
Čištění
Týdně Měsíčně Čtvrtletně
Mechanické čištění
Dezinfekce **
Vypuštění vany na skrápěcí vodu
X
Podle potřeby
X
X
(X)
X
(X)
(X)
X
Tabulka 5: Doporučený plán údržby a prohlídek
* pouze u elektromotorů s mazací armaturou s typickým rámem velikosti > 200L (>30 kW)
** závisí na používaném prováděcím předpisu
Poznámky:
1. Úprava vody a pomocná zařízení, začleněná do chladicího systému, mohou vyvolat nutnost doplnění výše uvedené tabulky. Kontaktujte dodavatele a zjistěte,
jaké činnosti doporučují provádět a v jakých požadovaných časových intervalech.
2. Doporučené servisní časové intervaly jsou uvedeny pro typickou instalaci. Odlišné podmínky, týkající se životního prostředí, si mohou vyžádat častější
provádění těchto činností.
3. V případě provozu při teplotě okolního prostředí pod bodem mrazu je nutné kontrolovat jednotku častěji (viz Provoz za mrazu v příslušném návodu k provozu
a údržbě).
4. U jednotek s řemenovými pohony je nutné napnutí nových řemenů znovu seřídit po prvních 24 hodinách provozu a dále potom v měsíčních intervalech.
Oznaèení jednotky:......................................................................
Výrobní èíslo: .................................................................................
www.BaltimoreAircoil.eu
[email protected]
www.balticare.com
[email protected]
Kontakt na Vašeho místního
zástupce
naleznete
na
www.BaltimoreAircoil.eu /
www.Baltimore.cz
©Baltimore Aircoil International nv
Baltimore Aircoil Int. nv
Industriepark - Zone A,
B-2220 Heist-op-den-Berg,
Belgium
