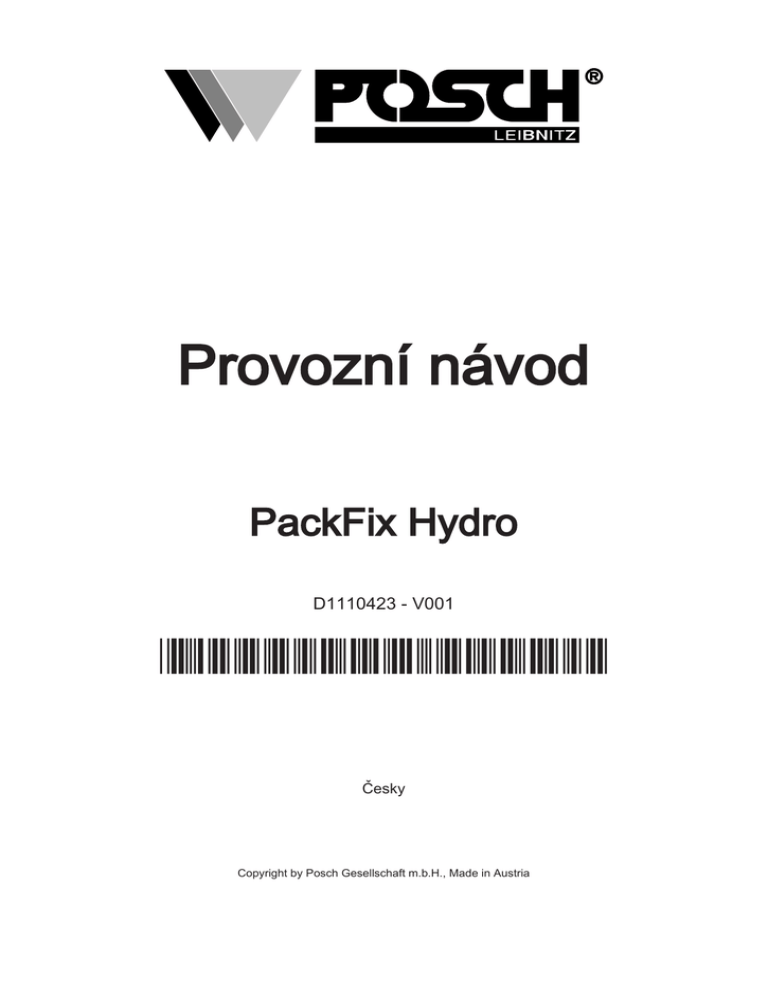

PackFix Hydro

Provozní návod
PackFix Hydro
D1110423 - V001
*D1110423-V001*
Česky
Copyright by Posch Gesellschaft m.b.H., Made in Austria
Výrobce
Výrobce
POSCH Gesellschaft m.b.H.
Paul-Anton-Keller-Strasse 40
A-8430 Leibnitz
Telefon: +43 (0) 3452/82954
Fax: +43 (0) 3452/82954-53
E-mail: [email protected]
http://www.posch.com
© Copyright by POSCH Gesellschaft m.b.H., Made in Austria
Vyplňte prosím před uvedením zařízení do provozu. Tím si zajistíte nezaměnitelnost
podkladů k vašemu zařízení, což vám umožní získat pohotové informace na případné
dotazy.
Číslo zařízení:..............................................................................
Sériové číslo:.....................................................................................
POSCH Österreich:
8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Fax: +43 (0) 3452/82954-53, E-mail: [email protected]
POSCH Deutschland:
84149 Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Fax: +49 (0) 8742/2083, E-mail: [email protected]
2
Obsah
Obsah
1
Předmluva
5
1.1
Ochrana autorských práv
5
1.2
Záruka
5
1.3
Podmínky
5
1.4
Pojmy
5
1.5
Návod k obsluze
6
2
Bezpečnostní pokyny
7
2.1
Vysvětlení symbolů
7
2.2
Všeobecné bezpečnostní pokyny
8
2.3
Bezpečnostní pokyny pro vazač
8
2.4
Upozornění týkající se hluku
9
2.5
Jiná rizika
9
2.6
Předpisové použití
9
2.7
Neodborné používání
9
3
Všeobecné informace
10
3.1
Rozsah platnosti
10
3.2
Popis
10
3.3
Nejdůležitější části zařízení
11
3.4
Štítky a jejich význam
13
3.5
Instalace
14
4
Uvedení do provozu
15
4.1
Pohon pomocí elektromotoru (typ E)
15
4.2
Pohon pomocí hydrauliky tahače (typ PS)
16
4.3
Pohon z traktoru nasazovacím čerpadlem (typ PZ)
16
4.4
Pohon pomocí benzínového motoru (typ B)
17
5
Ovládání
18
5.1
Ovládání zdvihacího a rotačního ramena
18
5.2
Systém rychlé výměny
18
5.3
Pracovní postup
19
6
Vypnutí zařízení
21
7
Kontroly
22
7.1
Bezpečnostní prvky
22
7.2
Šroubové spoje
22
7.3
Kabelové elektrické rozvody
22
7.4
Hydraulická vedení
22
3
Obsah
4
7.5
Hladina oleje
22
8
Údržba
24
8.1
Mazání
24
8.2
Výměna oleje
24
8.3
Benzínový motor
26
8.4
Čištění
26
9
Doplňkové vybavení
27
9.1
Množstevní rozdělovač
27
9.2
Paletová vidlice
27
9.3
Varianta M
28
9.4
Podlahový rám
30
9.5
Hydraulický otočný stůl
31
10
Odstraňování závad
33
11
Technické údaje
34
12
Servis
36
Prohlášení o shodě EG
37
Předmluva
1 Předmluva
Děkujeme za zakoupení našeho výrobku.
Toto zařízení bylo vyrobeno v souladu s platnými evropskými normami a předpisy.
V tomto návodu najdete instrukce pro správnou a bezpečnou práci a rovněž pro údržbu
zařízení.
Každá osoba, která je zodpovědná za přepravu, instalaci, uvedení do provozu, obsluhu a
údržbu zařízení si musí přečíst a pochopit:
▪ návod k obsluze,
▪ bezpečnostní předpisy,
▪ bezpečnostní předpisy jednotlivých kapitol.
Má-li být vyloučeno chybné používání a zajištěn bezporuchový provoz, je zapotřebí návod
umístit tak, aby byl obsluhujícímu personálu neustále k dispozici.
1.1 Ochrana autorských práv
Všechny podklady jsou chráněny autorským právem.
Předávání podkladů třetím osobám, jejich rozmnožování (i jednotlivých částí) a sdělování
obsahu třetím osobám je zakázáno, pokud to není výslovně povoleno.
1.2 Záruka
Před uvedením zařízení do provozu pozorně přečtěte návod k obsluze!
Za škody a závady vzniklé nedodržením pokynů v návodu k obsluze výrobce neodpovídá.
Závady zařízení, které jsou předmětem záručního plnění, je nutné nahlásit ihned po jejich
zjištění.
Nárok na záruku zaniká např.:
▪ při neodborném používání,
▪ při použití nevhodného připojení a pohonů, které nejsou součástí zařízení,
▪ při použití neoriginálních spotřebních dílů a příslušenství,
▪ v případě přestavby zařízení, pokud nebyla výrobcem písemně schválena.
Spotřební díly nejsou předmětem záručního plnění.
1.3 Podmínky
Informace o technických údajích, rozměrech, vyobrazeních zařízení a změnách
bezpečnostně technických norem podléhají vývoji a nejsou proto v žádném případě
závazné pro dodávku.
Tiskové a obsahové chyby vyhrazeny.
1.4 Pojmy
Provozovatel
Za provozovatele je považována osoba, která zařízení provozuje a správně používá, nebo
osoba, která obsluhou zařízení pověřuje vhodné a poučené osoby.
Obsluhující personál
Obsluhujícím personálem (obsluhou) se rozumí osoba, která je provozovatelem pověřená
obsluhou zařízení.
5
Předmluva
Odborný personál
Odborným personálem se rozumí osoba, která je provozovatelem pověřená výkonem
odborných prací, jako je instalace, montáž vybavení, údržbářské práce a odstraňování
závad.
Elektrotechnický odborník
Elektrotechnickým odborníkem se rozumí osoba, která na základě svého odborného
vzdělání má znalosti elektrických zařízení, norem a předpisů, je schopna rozpoznat a
vyloučit možná nebezpečí.
Zařízení
Označení zařízení nahrazuje obchodní označení předmětu, na který tento návod vztahuje
(viz titulní strana).
1.5 Návod k obsluze
Tento návod k obsluze je „překlad originálního návodu k obsluze“.
6
2 Bezpečnostní pokyny
2.1 Vysvětlení symbolů
Následující symboly a upozornění v tomto návodu varují před možným poškozením zdraví
osob a škodami na majetku a mohou vám pomoci během práce.
Varování před nebezpečnými místy
Upozornění týkající se bezpečnosti práce. Při jeho nedodržení vzniká nebezpečí ohrožení
zdraví a života osob.
Důsledně dodržujte tato upozornění a chovejte se obzvláště pozorně a opatrně.
Varování před nebezpečným elektrickým napětím
Dotyk se součástmi, které jsou pod napětím, může způsobit smrt.
Kryty a ochranná zařízení elektrických součástí smí otevírat pouze školený elektrotechnik
po předchozím odpojení zařízení od napětí.
Varování před skřípnutím
Nebezpečí poranění horních končetin přiskřípnutím.
Varování před skřípnutím
Nebezpečí poranění dolních končetin přiskřípnutím.
Upozornění
Symbol pro správné používání zařízení.
Nedodržení může vést k poruchám nebo poškození zařízení.
Upozornění týkající se hluku
Symbol oblasti výskytu vysoké hladiny hluku – > 85 dB (A).
Zanedbání může vést k poruchám nebo poškození sluchu.
7
Další informace
Symbol pro další informace k přikoupené součásti.
Informace
Informace závislé na dané činnosti
2.2 Všeobecné bezpečnostní pokyny
Zařízení smějí obsluhovat pouze osoby seznámené s jeho funkcemi, s nebezpečím práce
na zařízení i s návodem k obsluze.
▪ Provozovatel je povinen odpovídajícím způsobem poučit personál.
Osoby pod vlivem alkoholu, jiných drog nebo léků snižujících pozornost nesmějí zařízení
obsluhovat ani zajišťovat jeho údržbu.
Zařízení se smí provozovat pouze v technicky dokonalém stavu.
Zařízení lze uvést do provozu pouze ve stabilní poloze.
Minimální věk obsluhy: 18 let.
Se zařízením smí vždy pracovat pouze jedna osoba!
Dodržujte pravidelné přestávky, aby byla zajištěna soustředěná práce.
Dbejte na dostatečné osvětlení pracovní plochy, špatné osvětlení může podstatně zvýšit
riziko úrazu!
Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků.
Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon
a stroj je v klidu!
▪ U pohonu elektromotorem je třeba hlavní vypínač přepnout do polohy 0 a odpojit
přívodní potrubí.
Nenechte zařízení běžet bez dozoru.
Během seřizování a nastavování musí být vypnut pohon zařízení.
Používejte pouze originální náhradní díly firmy POSCH.
Je zakázáno provádět jakékoliv změny na zařízení nebo manipulovat se zařízením!
Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici!
Nikdy nepoužívejte poškozené připojovací kabely.
Zařízení s elektrickým pohonem se nesmí používat za deště, protože může dojít k závadě
vypínače, resp. elektromotoru!
Zařízení se spalovacím motorem:
Pozor – oxid uhelnatý
Nebezpečí udušení
a) Zařízení nikdy neuvádějte do provozu v uzavřených místnostech!
Zařízení s nasazovacím čerpadlem (Type PZ):
Pokud zařízení není v chodu, nasaďte ho vždy na čep tříbodového závěsu a zajistěte
řetězem.
2.3 Bezpečnostní pokyny pro vazač
Nikdy nevstupujte pod zdvihnutý buben.
8
V nebezpečné zóně se nesmí zdržovat žádné osoby.
Během práce noste ochrannou obuv a přiléhavý oděv!
Zařízení se smí používat pouze ve venkovním prostředí!
Noste ochranné rukavice!
Provozní tlak hydraulického zařízení smí být maximálně 130 barů!
2.4 Upozornění týkající se hluku
Hladina akustického tlaku A na stanovišti obsluhy je 45 dB(A), měřeno u ucha obsluhy.
U zařízení se spalovacím motorem je třeba počítat s hladinou akustického tlaku A 90
dB(A), měřeno u ucha obsluhy.
Proto je zapotřebí nosit sluchové chrániče.
Udávané hodnoty jsou emisní hodnoty a nemusejí tedy představovat bezpečné hodnoty pro
dané pracoviště. Ačkoli existuje vzájemný vztah mezi emisní a imisní hladinou, nelze z toho
spolehlivě odvodit, zda jsou či nejsou nutná dodatečná bezpečnostní opatření. Faktory
ovlivňující imisní hodnoty pro určité pracoviště obsahují i specifické vlivy na daném
pracovišti, jiné zdroje hluku, například počet zařízení nebo jiné vedlejší okolnosti práce.
Povolené hodnoty na pracovišti se mohou v různých zemích lišit. Tyto informace by však
uživateli měly umožnit lepší odhad možného rizika a nebezpečí.
2.5 Jiná rizika
I v případě, že jsou dodrženy veškeré bezpečnostní předpisy a zařízení je správně
používáno, existují ještě některá rizika:
▪ Dotyk s rotujícími součástmi nebo nástroji.
▪ Nebezpečí poranění odlétajícím zpracovávaným kusem nebo jeho částmi.
▪ Nebezpečí požáru při nedostatečné ventilaci motoru.
▪ Ohrožení sluchu při práci bez sluchátek.
▪ Selhání lidského faktoru (např. v důsledku nepřiměřené tělesné námahy, psychické
únavy ...)
Každé zařízení je nebezpečné, při práci je zapotřebí dbát maximální opatrnosti. Bezpečnost
práce závisí na obsluze!
2.6 Předpisové použití
Zařízení - PackFix Hydro - je vhodné výhradně k vázání a balení polen palivového dřeva o
délce maximálně 50 cm.
2.7 Neodborné používání
Jakékoliv jiné či neodborné používání, než je uvedeno v kapitole „Předpisové použití“, je
výslovně zakázáno!
9
3 Všeobecné informace
3.1 Rozsah platnosti
Tento návod k obsluze je platný pro následující zařízení:
Typ zařízení
Č. položky *
M7350
M7355
M7357
M7360
M7351
M7340
M7341
M7344
Označení - Typ
PackFix Hydro - PS, pevně
PackFix Hydro - E3 400V pevně
PackFix Hydro - E3 230V pevně
PackFix Hydro - B2,6 pevně
PackFix Hydro - PZ pevně
PackFix Hydro - PS, mobilně
PackFix Hydro - PZ mobilně
PackFix Hydro - PZE univerzálně
Pohon
Hydraulika traktoru
Elektromotor
Elektromotor
Benzínový motor
Nasazovací čerpadlo
Hydraulika traktoru
Nasazovací čerpadlo /
elektromotor
*...... Číslo položky zařízení je uvedeno na typovém štítku.
Provedení
Zvláštní vybavení
.....M
Varianta M (pro mobilní provoz)
.....GH
Podlahový rám místo pomocného rámu (pro zdvižný vidlicový vozík)
.....STH
hydraulický otočný stůl s 2 plnicími bubny
F0002876
Množstevní rozdělovač pro rychlost vázání typů PS
F0002877
Paletová vidlice
F0002878
Pomocný rám (pro naplnění pomocí vidlicového zvedáku, čelní
nakladač...)
F0002880
Podlahový rám (pro naplnění pomocí zdvižného vidlicového vozíku)
F0002579
dodatečný plnicí buben
3.2 Popis
PackFix Hydro, stacionární
Zařízení je poháněno elektromotorem, hydraulikou traktoru, vývodovým hřídelem nebo
benzinovým motorem.
Paleta se umístí na pomocný rám nebo podlahový rám (volitelná výbava) pod plnicí buben.
Plnicí buben se spustí na paletu a pomocí pásového dopravníku se naplní hotovými poleny
palivového dřeva.
Jakmile je plnění ukončeno, připevní se začátek role sítě na paletu.
Rotační rameno napne síť kolem plnicího bubnu, který je současně vytažen vzhůru.
Rotační rameno je poháněno hydraulicky, plnicí buben se zdvihá pomocí zdvihacího
ramena (hydraulický válec).
10
Jakmile je plnicí buben úplně nahoře, odstřihne se síť a hotová paleta palivového dřeva se
může uskladnit.
Výsledkem je jednotný objem náplně: 1 prostorový metr = 1,6 sypaného prostorového metru
PackFix Hydro, mobilní
Připevněte zařízení k tříbodovému závěsu traktoru.
Paleta se umístí přes paletovou vidlici pod plnicí buben.
Další postup je stejný, jako byl popsán dříve.
Hotovou paletu palivového dřeva je nyní možné pohodlně přepravit pomocí paletové vidlice
z traktoru.
PackFix Hydro, univerzální
Rozdíl spočívá v tom, že toto zařízení je možné používat jak v stacionárním, tak i v mobilním
režimu.
3.3 Nejdůležitější části zařízení
3
2
1
4
5
6
7
8
9
14
10
11
12
13
11
1
2
3
4
5
6
7
12
Hydraulický motor
Otočné rameno
Zdvihací rameno
Elektromotor
Stojan
Ovládání
Přepínač/konektor
8
9
10
11
12
13
14
Tříbodový závěs
Podpěra
Paletová vidlice
Rotační rameno
Role sítě
Paleta
Plnicí buben
3.4 Štítky a jejich význam
Pozor, nesprávný směr otáčení motoru způsobí poškození
čerpadla!
Pozor, pohybující se součásti!
Varování před zavěšeným břemenem, zdržovat se pod
zavěšeným břemenem je zakázáno!
Před uvedením zařízení do provozu je nutné přečíst si
návod k obsluze!
Z204 0010
Směr otáčení motoru
Otáčky vývodového hřídele
Měnič fází
Mazací místo
Štítky – ovládání
Z204 0355
Ovládání rotačního ramena
Ovládání zdvihacího ramena
Z205 0871
13
3.5 Instalace
Zařízení lze uvést do provozu pouze ve stabilní poloze.
Zařízení umístěte na vodorovnou volnou pracovní plochu.
Zařízení musí stát přímo na zemi. Zařízení nesmí být podkládáno prkny, kovovými deskami
atd.
14
Uvedení do provozu
4 Uvedení do provozu
Před uvedením do provozu zkontrolujte funkci ochranných a bezpečnostních prvků,
hydraulických hadic a stav oleje!
Před každým uvedením do provozu je nutné přezkoušet stav kabelových elektrických
rozvodů!
Pokud by během provozu došlo k závadě, je nutné okamžitě zastavit provoz zařízení!
4.1 Pohon pomocí elektromotoru (typ E)
4.1.1 Zařízení s motorem na 230 V
Zařízení se smí používat pouze v elektrickém obvodu s proudovým chráničem FI 30 mA
nebo s přenosným osobním ochranným vypínačem (PRCD).
Typ E3
▪ Připojte zařízení k elektrické síti:
– Síťové napětí 230 V (50 Hz)
– Jištění 16 A
– Pro přívod musí být použit kabel o minimálním průřezu 2,5 mm².
▪ Otočte přepínač do polohy ZAP.
1
2
1
Poloha 0 - VYP
2
Poloha 1 - ZAP
4.1.2 Zařízení s motorem na 400 V
Zařízení se smí používat pouze v elektrickém obvodu s proudovým chráničem FI 30 mA
nebo s přenosným osobním ochranným vypínačem (PRCD).
Typ E3
Připojte zařízení k elektrické síti:
▪ Síťové napětí 400 V (50 Hz)
▪ Ochranný výkonový vypínač 16 A (vypínací charakteristika C)
▪ Pro přívod musí být použit kabel o minimálním průřezu 2,5 mm².
Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí
velikost průřezu určit elektrotechnik.
▪ Otočte přepínač do polohy ZAP.
15
Uvedení do provozu
1
2
1
Poloha 0 - VYP
2
Poloha 1 - ZAP
Sledujte směr otáčení elektromotoru (viz šipka na motoru).
Při nesprávném směru otáčení motoru:
V zástrčce se nachází měnič fází, pomocí něhož můžete změnit směr otáčení motoru
(destičku v zástrčce zatlačte šroubovákem a otočte o 180˚).
Vzhledem k těsnému spojení může dojít k vytržení zástrčky CEE z tělesa vypínače.
▪ Správným opatřením je používání značkových zástrček a silikonového spreje.
Na takové poškození přepínače se záruka nevztahuje.
4.2 Pohon pomocí hydrauliky tahače (typ PS)
▪ Připojte hydraulické hadice k hydraulice traktoru.
▪ Přepněte ovládací ventil na traktoru do polohy „Zap“.
Dbejte, aby se viskozita hydraulického oleje traktoru shodovala s viskozitou oleje štípače.
▪ Hydraulický olej HLP M46
Sledujte dopředný a zpětný chod!
Max. měrný výkon hydrauliky traktoru
12 l/min
Max. provozní tlak hydrauliky traktoru
130 barů
4.3 Pohon z traktoru nasazovacím čerpadlem (typ PZ)
▪ Nasaďte převodové soukolí na hřídel traktoru a zajistěte řetězem proti otočení.
– Řetěz se smí od svislice odchýlit maximálně o 30°.
– Převodové soukolí smí být od svislice odchýleno maximálně o 45°, jinak by mohl u
odvzdušňovacího šroubu vytékat olej.
▪ Hřídel traktoru se otáčí ve směru hodinových ručiček.
▪ Nastavte ruční plyn traktoru na minimum.
▪ Zvolna připojte hřídel traktoru a nechte rozběhnout zařízení.
▪ Nastavte požadované otáčky vývodového hřídele pomocí ručního plynu.
Maximální otáčky hřídele:
16
Uvedení do provozu
▪ 430 ot/min
Maximální otáčky hřídele se nesmí v žádném případě překročit, jinak se zvýší teplota oleje.
To vede k předčasnému opotřebení a netěsnostem u čerpadla, válce a hydraulických
vedení.
Před opětovným odpojením kloubového hřídele musí být ruční plyn traktoru nastaven na
minimum.
4.4 Pohon pomocí benzínového motoru (typ B)
Před spuštěním motoru zkontrolujte stav oleje.
Při spouštění benzinového motoru postupujte podle návodu k obsluze motoru.
Typ B2,6
Údaje o motoru:
Motor
Palivo
Honda GCV135
běžný bezolovnatý benzín
Spotřeba cca
0,5 – 0,7 l/h
▪ Obsah nádrže: 0,8 litrů
Další informace naleznete v návodu k obsluze motoru.
17
Ovládání
5 Ovládání
Při okolních teplotách kolem 0 °C nechte zařízení běžet cca pět minut naprázdno. Tím
dosáhne hydraulický systém své provozní teploty (hydraulické hadice jsou pak mírně teplé).
5.1 Ovládání zdvihacího a rotačního ramena
II
1
2
0
I
1
Řídicí páka zdvihacího ramena
Páka
1
Poloha
0
I
II
0
I
2
II
2
Řídicí páka rotačního ramena
Funkce
Základní poloha
Řídicí páka přitažena – zdvihací rameno jede nahoru
Řídicí páka zatlačena – zdvihací rameno jede dolů
Základní poloha
Řídicí páka přitažena – rotační rameno se otáčí ve směru
ovíjení
Řídicí páka zatlačena – rotační rameno se otáčí proti směru
ovíjení
5.2 Systém rychlé výměny
U systému rychlé výměny lze plnicí buben odpojit od rámové konstrukce.
Tím je možné plnit několik plnicích bubnů pomocí několika zařízení nezávisle na stanovišti
rámové konstrukce.
1
3
2
18
Ovládání
1
2
Rámová konstrukce
Rychlouzávěr
3
Plnicí buben
Uvolnění plnicího bubnu:
▪ Vyklopte nahoru rychlouzávěr a odpojte plnicí buben od rámové konstrukce.
5.3 Pracovní postup
Se zařízením smí vždy pracovat pouze jedna osoba!
Dbejte na to, aby se v dosahu zařízení nezdržovaly žádné další osoby.
Plnění plnicího bubnu
▪ Uveďte zařízení do provozu.
▪ Viz... Uvedení do provozu [➙ 15]
▪ Zdvihněte buben zcela nahoru.
2
4
1
3
1
2
Paleta
Prkna
3
4
Paletová zarážka
Podpěrná noha
▪ Umístěte paletu k paletové zarážce.
– Zarážku lze přizpůsobit velikosti příslušné palety.
▪ Doprostřed palety položte tři prkna dlouhá 1,2 m ve vzdálenosti 8 cm od sebe.
– U čtvercových palet nejsou prkna nutná.
▪ Spusťte plnicí buben na paletu.
▪ Naplňte buben hotovými poleny palivového dřeva až po horní okraj.
▪ Připevněte roli sítě na jednom rohu palety.
Obalení sítí
U obdélníkových palet (Europaleta 1,2 × 0,8 m nebo 1 × 0,8 m ):
▪ Řídicí páku zatáhněte do polohy obalování.
▪ Po cca 1,5 otáčkách zatáhněte řídicí páku pro nadzdvihnutí plnicího bubnu.
– Zdvihněte buben zcela nahoru.
19
Ovládání
▪ Odstřihněte síť a přivažte k hotovému „balíku dřeva“.
▪ Hotový „balík dřeva“ převezte k uskladnění.
Čtvercové palety:
▪ Nadzvedněte buben asi o 10 cm.
▪ Řídicí páku zatáhněte do polohy obalování.
▪ Po 1–1/2 otočení zastavte otáčení.
▪ Ve 3 až 4 místech zahákněte síť za polena.
▪ Zatáhněte řídicí páku pro obalování a poté pro nadzdvihnutí plnicího bubnu.
– Zdvihněte buben zcela nahoru.
▪ Odstřihněte síť a přivažte k hotovému „balíku dřeva“.
▪ Hotový „balík dřeva“ převezte k uskladnění.
20
Vypnutí zařízení
6 Vypnutí zařízení
Před vypnutím zařízení vypusťte tlak z veškeré hydrauliky.
Všechny ovládací prvky proto přepněte do neutrální polohy.
Pohon pomocí elektromotoru (Typ E)
Nastavte přepínač do polohy 0.
Pohon přes hydrauliku traktoru (typ PS)
Přepněte ovládací ventil na traktoru do polohy „Vyp“.
Pohon z traktoru přes kloubový hřídel (typ PZ)
Odpojte kloubový hřídel u traktoru.
▪ Před odpojením nastavte ruční plyn traktoru na minimum.
Pohon pomocí benzinového motoru (typ B)
Nastavte benzinový motor na volnoběh a nechte ho několik minut běžet, aby se ochladil,
pak jej vypněte (viz návod k obsluze motoru).
21
Kontroly
7 Kontroly
Před kontrolními pracemi na zařízení bezpodmínečně vypněte pohon!
Odpojte zařízení od sítě!
▪ Za tím účelem vytáhněte zástrčku zařízení.
7.1 Bezpečnostní prvky
Na zařízení musejí být vždy všechny bezpečnostní prvky (kryty, ochranné mříže atd.)!
7.2 Šroubové spoje
Po první hodině provozu dotáhněte všechny šrouby a matice.
Po každých dalších 100 hodinách provozu dotáhněte všechny šrouby a matice.
▪ Nahraďte ztracené šrouby a matice.
7.3 Kabelové elektrické rozvody
Před každým uvedením do provozu je nutné přezkoušet stav kabelových elektrických
rozvodů!
▪ Poškozené kabelové rozvody je třeba neprodleně vyměnit!
7.4 Hydraulická vedení
Po první hodině provozu zkontrolujte veškerá hydraulická vedení, zda nejsou uvolněna a
nikde neprosakují.
Po každých dalších 100 hodinách provozu zkontrolujte hydraulická vedení, zda nejsou
uvolněna a nikde neprosakují.
▪ Poškozená hydraulická vedení je třeba neprodleně vyměnit!
7.5 Hladina oleje
Chcete-li zkontrolovat hladinu oleje, postavte zařízení na vodorovnou plochu.
22
Kontroly
7.5.1 Stav hydraulického oleje
1
2
3
1
2
Olejová měrka
Značka
3
Šroub pro vypouštění oleje
V nádrži zařízení je olejová měrka. Hladina oleje na měrce musí být mezi ryskou a koncem
měrky, jinak je v nádrži příliš málo oleje.
V takovém případě je třeba ihned doplnit hydraulický olej.
▪ Viz ... Výměna hydraulického oleje [➙ 24]
Kontrola olejového filtru je nutná pouze při výměně oleje.
23
Údržba
8 Údržba
Před údržbářskými pracemi na zařízení bezpodmínečně vypněte pohon!
Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků.
Používejte pouze originální náhradní díly firmy POSCH.
8.1 Mazání
Zaolejované a mastné díly a rovněž upotřebené oleje likvidujte podle zákonných předpisů.
8.1.1 Schéma mazání
2
1
Interval mazání
Týdně (po každých 40
hodinách provozu – podle
použití i v kratším intervalu)
Poz.
1
2
Co / místo
U mazacího místa – pro otočné rameno
Vedení na zdvihacím ramenu
Mazací místa jsou označena symbolem mazničky.
Doporučená maziva:
Výrobce
Genol
Fuchs
Typ
Víceúčelové mazivo
Víceúčelové mazivo 5028
8.2 Výměna oleje
Použitý olej musí být zlikvidován v souladu s ochranou životního prostředí. Informujte se o
zákonných předpisech týkajících se ochrany životního prostředí.
8.2.1 Výměna hydraulického oleje
První výměnu oleje je zapotřebí provést po 500 hodinách provozu, každou další výměnu
pak po 1000 hodinách provozu nebo jednou ročně.
24
Údržba
Postup výměny:
1
2
3
1
2
Olejová měrka
Značka
3
Šroub pro vypouštění oleje
▪ Vyšroubujte olejovou měrku.
▪ Uvolněte šroub pro vypouštění oleje.
Šroub pro vypouštění oleje se nachází na spodní straně olejové nádrže.
▪ Vypusťte starý hydraulický olej do jímací vany.
▪ Šroub pro vypouštění oleje znovu zašroubujte a otvorem v olejové měrce nalijte do
nádrže nový hydraulický olej.
▪ Našroubujte měrku oleje do nádrže.
▪ Zapněte zařízení a nechte je krátce běžet.
▪ Zkontrolujte hladinu oleje a v případě potřeby hydraulický olej doplňte.
Celkový objem hydraulického systému:
Množství
14 litr
Hydraulický systém je plněn hydraulickým olejem OMV HLP M46.
Při výměně oleje se bezvýhradně doporučuje vysoce kvalitní olej.
Smísení se stejně kvalitními produkty nepředstavuje žádný problém.
8.2.1.1 Doporučené hydraulické oleje
Výrobce
OMV
SHELL
ELF
ESSO
CASTROL
ARAL
GENOL
FUCHS
Druh oleje
ATF II
Donax TA
Hydrelf DS 46
Univis N46
Hyspin AWH-M 46
Vitam VF46
Hydraulický olej 520
Plantohyd 32S * / Renolin B46 HVI
*.....biologické hydraulické oleje
25
Údržba
8.2.2 Olejový filtr
1
2
1
Kryt filtru
2
Filtrační vložka
Výměna filtrační vložky se provádí při každé výměně oleje.
Případný výskyt hliníkových špon nevadí, vznikají při rozběhu čerpadla.
Filtrační vložku nevymývejte benzinem nebo petrolejem, zničila by se.
8.3 Benzínový motor
Údržbářské práce, které je třeba provést, prosím vyhledejte v návodu k použití motoru.
8.4 Čištění
Před čištěním zařízení bezpodmínečně vypněte pohon!
Pro zajištění optimální funkce čistěte zařízení v pravidelných intervalech.
Nové zařízení (první 3 měsíce) myjte pouze houbou!
▪ V tomto období není lak ještě zcela vytvrzený a při čištění vysokotlakým mytím by mohlo
dojít k jeho poškození.
26
9 Doplňkové vybavení
9.1 Množstevní rozdělovač
Množstevní rozdělovač pro typy PS k přizpůsobení rychlosti ovíjecího ramena.
+
-
Vyšší rychlost: Otáčejte škrticí klapkou proti směru hodinových ručiček.
Nižší rychlost: Otáčejte škrticí klapkou ve směru hodinových ručiček.
9.2 Paletová vidlice
2
5
3
4
6
1
2
3
Paletová vidlice
Šroub se šestihrannou hlavou
Šestihranná matice
1
4
5
6
Podpěra
Vymezovací čep
Závlačka
Paletová vidlice pro mobilní použití, popř. pro přepravu balíků dřeva.
Montáž:
▪ Paletovou vidlici zdvihněte nad tříbodový rám a přišroubujte šestihrannými šrouby.
▪ Posuňte podpěru do uchycení a zajistěte ji vymezovacím čepem.
▪ Zajistěte vymezovací čep závlačkou.
27
9.3 Varianta M
6
3
4
5
465 mm
2
1
2
3
Bubnový doraz
Lanová kladka
Upínací svorka navijáku
3
4
5
6
1
Naviják
Západka bubnu
Protizávaží
Montáž:
▪ Přišroubujte bubnovou zarážku na obou stranách.
▪ Upevněte lanovou kladku.
▪ Oba díly upínací svorky navijáku připevněte podle uvedeného rozměru na sloupek
zařízení PackFix.
▪ Přišroubujte naviják na upínací svorku navijáku.
▪ Přišroubujte západku bubnu na rohový plech šibenice.
▪ Odšroubujte stávající protizávaží a připevněte nové.
28
Nastavení pro přepravu:
3
8
3
6
4
7
5
1
1
2
3
4
Otočné rameno
Protizávaží
Západka bubnu
Hák
5
6
7
Zpevňující prstenec
Naviják
Bubnový doraz
Pružinová západka
▪ Otočte otočným ramenem tak, aby protizávaží směřovalo k západce bubnu.
▪ Zavěste hák navijáku na zpevňující prstenec.
▪ Pomocí navijáku přitáhněte buben až k bubnovému dorazu a upněte jej.
▪ Zajistěte protizávaží pomocí pružinové západky.
▪ Zdvihněte celé zařízení PackFix pomocí hydrauliky traktoru.
Upozorňujeme, že přeprava smí probíhat pouze nízkou rychlostí (max. 6 km/hod).
29
9.4 Podlahový rám
2
3
5
4
1
1
2
3
Podlahový rám
Šroub se šestihrannou hlavou
Šestihranná matice
4
5
Paletová zarážka
Podpěrná noha
Podlahový rám pro naplnění pomocí zdvižného vidlicového vozíku.
Montáž:
▪ Paletovou vidlici zdvihněte nad tříbodový rám a přišroubujte šestihrannými šrouby.
▪ Paletovou zarážku sklopte dolů.
▪ Pomocí podpěr nastavte podlahový rám do vodorovné polohy.
30
9.5 Hydraulický otočný stůl
1
5
6
3
4
2
6
1
2
3
Řídicí páka
Otočný rám
Otočný stůl
4
5
6
Podpěrná noha
Mřížkový rošt
Indikace polohy
Instalace:
▪ Pomocí podpěr nastavte otočný stůl do vodorovné polohy.
Ovládání:
3
2
1
I
0
II
31
1
2
Řídicí páka zdvihacího ramena
Řídicí páka rotačního ramena
Páka
3
Poloha
0
I
II
3
Řídicí páka otočného stolu
Funkce
Základní poloha
Řídicí páka přitažená – otočný stůl se otáčí doleva
Řídicí páka zatlačená – otočný stůl se otáčí doprava
1
2
1
Indikace polohy
2
Čtyřhranná trubka
▪ Pomocí indikace polohy vyrovnejte otočný stůl podle čtyřhranné trubky otočného rámu
Řídicí blok je možné přimontovat také na protilehlou stranu.
32
Odstraňování závad
10 Odstraňování závad
Před odstraňováním závad na zařízení bezpodmínečně vypněte pohon!
Závada
Možná příčina
Odstranění
Viz strana
Elektromotor neběží
nebo se často vypíná
Vadné přívodní vedení
Kontrola přívodního
vedení
elektrotechnickým
odborníkem
Použití správných
pojistek
Viz [➙ 15]
Jistič vypadává - příliš
slabé jištění přívodního
vedení
Spouští se ochrana
motoru
Špatný směr otáčení
Vypínač nefunguje
Vadné přívodní vedení
Jistič vypadává - příliš
slabé jištění přívodního
vedení
Vadná ochrana nebo
motorový jistič
Příliš horký hydraulický
olej
Použití silnějšího
přívodního vedení
Záměna dvou fází
vedení
elektrotechnickým
odborníkem
vedení
elektrotechnickým
odborníkem
Přezkoušení nebo
zaslání vypínače ke
kontrole
Viz [➙ 15]
Příliš málo
Kontrola stavu
hydraulického oleje v
hydraulického oleje
hydraulickém systému
Snížená kvalita
Výměna hydraulického
hydraulického oleje
oleje
Znečištěný nebo
Výměna filtrační vložky
zanesený olejový filtr
Viz [➙ 24]
Ztráta výkonu zařízení Příliš horký hydraulický
Viz „Příliš horký
olej
hydraulický olej“
Příliš málo
Výměna hydraulického
hydraulického oleje v
oleje
hydraulickém systému
Viz [➙ 24]
Zařízení je hlučné
Znečištěný nebo
zanesený olejový filtr
Výměna filtrační vložky
Benzinový motor
nestartuje
Prázdná nádrž
Naplnění nádrže
Benzinový motor
zhasíná
Prázdná nádrž
Příliš nízké otáčky
Příliš nízký tlak oleje
Naplnění nádrže
Zvýšení otáček
Doplnění motorového
oleje
Viz [➙ 22]
Viz [➙ 26]
Viz [➙ 26]
33
Technické údaje
11 Technické údaje
Typ
Pohon
Druh pohonu
Výkon
Napětí
Jištění
Plnicí buben
Průměr
Výška
Maximální délka dřeva
Objem náplně
Rozměry *
Délka
Šířka
Výška
Hmotnost
PS, pevně
E3 400V pevně
E3 230V pevně
Hydraulika
traktoru
3
-
Elektromotor
Elektromotor
3 S6 **
400
16
3 S6 **
230
16
cm
cm
cm
sprm
***
120
145
50
1,6
120
145
50
1,6
120
145
50
1,6
cm
cm
cm
kg
200
130
250
620
200
130
250
610
200
130
250
610
B2,6 pevně
PZ pevně
PS, mobilně
Benzínový motor
Hydraulika
traktoru
3
-
kW
V
A
Typ
Pohon
Druh pohonu
Výkon
Napětí
Jištění
Plnicí buben
Průměr
Výška
Maximální délka dřeva
Objem náplně
Rozměry *
Délka
Šířka
Výška
Hmotnost
kW
V
A
2,6
-
Nasazovací
čerpadlo
3
-
cm
cm
cm
sprm
***
120
145
50
1,6
120
145
50
1,6
120
145
50
1,6
cm
cm
cm
kg
200
130
250
640
200
130
250
.
200
130
250
615
*.....Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení.
**....Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením – procentuální údaj je uveden na typovém štítku.
***.....sprm = sypaný prostorový metr
34
Technické údaje
Typ
Pohon
Druh pohonu
Výkon
kW
Napětí
V
Jištění
A
Plnicí buben
Průměr
cm
Výška
cm
Maximální délka dřeva cm
Objem náplně
sprm
***
Rozměry *
Délka
cm
Šířka
cm
Výška
cm
Hmotnost
kg
PZ mobilně
PZE univerzálně
3
-
Nasazovací čerpadlo /
elektromotor
3 / 3 S6 **
- / 400
- / 16
120
145
50
1,6
120
145
50
1,6
200
130
250
635
200
130
250
680
*.....Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení.
**....Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením – procentuální údaj je uveden na typovém štítku.
***.....sprm = sypaný prostorový metr
35
Servis
12 Servis
POSCH– výrobek
Při objednávání náhradních dílů pro vaše zařízení se prosím obraťte přímo na vašeho
místního prodejce.
Pokud potřebujete seznam náhradních dílů pro vaše zařízení, můžete si jej zadáním
sériového čísla kdykoli stáhnout na následující adrese:
www.posch.com/download
36
Tímto prohlašujeme, že následně označené zařízení odpovídá na základě jeho koncepce
a konstrukce příslušným základním bezpečnostním a zdravotním požadavkům evropské
směrnice 2006/42/ES.
Zařízení dále odpovídá směrnici Evropského parlamentu a Rady 2006/95/ES ze dne 12.
prosince 2006 o harmonizaci právních předpisů členských států týkajících se elektrických
zařízení určených pro používání v určitých mezích napětí a směrnici Rady 2004/108/ES ze
dne 15. prosince 2004 o sbližování právních předpisů členských států týkajících se
elektromagnetické kompatibility.
Při jakékoli námi neschválené změně na zařízení ztrácí toto prohlášení svoji platnost.
Balení polen - PackFix Hydro
Č. položky:
M7350 , M7355 , M7357 , M7360 , M7351 , M7340 , M7341 , M7344
Sériové číslo: od 1 129 001A
Pro dodržení bezpečnostních a zdravotních požadavků uvedených ve směrnicích ES byly
zahrnuty následující normy:
▪ EN ISO 12100 Všeobecné zásady pro konstrukci
▪ EN ISO 13857 Bezpečnost strojních zařízení – Bezpečné vzdálenosti k zamezení
dosahu k nebezpečným místům horními a dolními končetinami
▪ EN 349 Nejmenší mezery k zamezení stlačení částí lidského těla
▪ EN 60204-1 Elektrická zařízení strojů
▪ EN ISO 4413 Hydraulika - Všeobecná pravidla a bezpečnostní požadavky na
hydraulické systémy a jejich součásti
Interními opatřeními je zajištěno, že sériová zařízení vždy odpovídají aktuálním evropským
směrnicím a použitým normám.
Níže uvedený (jméno a adresa) podepisuje výše uvedené prohlášení o shodě ES a je
zplnomocněn sestavit technické podklady.
Leibnitz, dne 18.07.2011
Posch
Gesellschaft m. b. H.
Paul-Anton-Keller-Straße 40
A-8430 Leibnitz
Ing. Johann Tinnacher
Obchodní ředitel
37
Vaše odborná prodejna výrobk firmy Posch

PackFix Hydro

Transkript

Podobné dokumenty
