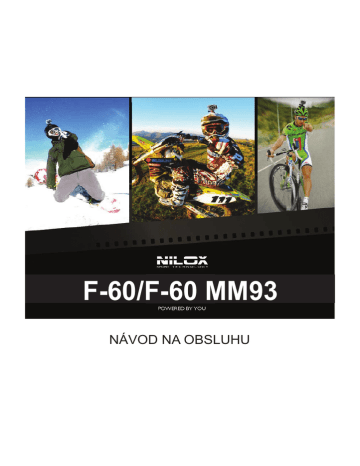

F-60/F-60 MM93
NÁVOD NA OBSLUHU
1
OBSAH
ÚVOD ................................................................................................................................... 4
PREDBEŽNÉ OPATRENIA .................................................................................................. 4
POPIS .................................................................................................................................. 4
TECHNICKÉ ÚDAJE ........................................................................................................... 5
POPIS JEDNOTLIVÝCH ČASTÍ .......................................................................................... 6
PREVÁDZKOVÉ POKYNY .................................................................................................. 7
INŠTALÁCIA KAMERY F-60 ................................................................................................... 7
INŠTALÁCIA DIAĽKOVÉHO OVLÁDAČA ............................................................................... 7
ZOBRAZENIA NA DISPLEJI ............................................................................................... 8
SYMBOLY NA LCD DISPLEJI ................................................................................................ 8
SYMBOLY NA TFT DISPLEJI ................................................................................................. 9
SYMBOLY TLAČIDIEL ............................................................................................................ 9
NASTAVENIA PARAMETROV VIDEOKAMERY ............................................................... 10
VIDEO ALEBO AUDIO REŽIM .............................................................................................. 10
NASTAVENIE VIDEO ROZLÍŠENIA ..................................................................................... 10
NASTAVENIE UHLU POHĽADU ........................................................................................... 11
BITOVÁ RÝCHLOSŤ ............................................................................................................. 11
SYNCHRONIZÁCIA LASERA ............................................................................................... 11
PREVIDEO ........................................................................................................................... 12
TIME LAPSE ......................................................................................................................... 12
AUTOMATICKÉ SPUSTENIE VIDEA ................................................................................... 13
180° OTOČENIE ................................................................................................................... 13
ZOBRAZENIE DÁTUMU/ČASU ............................................................................................ 13
POZNÁMKY TÝKAJÚCE SA VIDEOKAMERY ..................................................................... 14
NASTAVENIA PARAMETROV FOTOAPARÁTU .............................................................. 15
ROZLÍŠENIE FOTOGRAFIE ................................................................................................ 15
ZÁZNAM JEDNEJ SNÍMKY .................................................................................................. 15
RÝCHLE SNÍMANIE ............................................................................................................. 15
SEKVENČNÉ SNÍMANIE ..................................................................................................... 16
SAMOSPÚŠŤ ....................................................................................................................... 16
ZOBRAZENIE DÁTUMU A ČASU ......................................................................................... 17
POZNÁMKY TÝKAJÚCE SA FOTOAPARÁTU ..................................................................... 17
PARAMETRE SYSTÉMOVÝCH NASTAVENÍ ................................................................... 18
ZVUKOVÝ SIGNÁL ............................................................................................................... 18
STAVOVÝ INDIKÁTOR ......................................................................................................... 18
ZOBRAZENIE SYMBOLOV .................................................................................................. 18
UKLADANIE VIDEA .............................................................................................................. 19
AUTOMATICKÉ PREPNUTIE DO POHOTOVOSTNÉHO REŽIMU ..................................... 19
TV VÝSTUP .......................................................................................................................... 20
ČIERNA SKRINKA VOZIDLA ................................................................................................ 20
KONTRAST ........................................................................................................................... 21
ISO CITLIVOSŤ .................................................................................................................... 21
2
EXPOZÍCIA ........................................................................................................................... 21
JAZYK ................................................................................................................................... 22
DÁTUM/ČAS ......................................................................................................................... 22
FORMÁTOVANIE .................................................................................................................. 23
OBNOVENIE POČIATOČNÝCH VÝROBNÝCH NASTAVENÍ .............................................. 23
POČIATOČNÉ KROKY ...................................................................................................... 24
POUŽITIE VIDEOKAMERY ............................................................................................... 24
NAHRÁVANIE VIDEA ........................................................................................................... 24
FOTOGRAFOVANIE ............................................................................................................. 25
NAHRÁVANIE AUDIO SÚBORU .......................................................................................... 25
PREHRÁVANIE SÚBOROV .............................................................................................. 26
PREHRÁVANIE VIDEO SÚBORU ........................................................................................ 26
PREHRÁVANIE FOTO SÚBORU ......................................................................................... 27
PREHRÁVANIE AUDIO SÚBORU ........................................................................................ 27
VYMAZANIE, OCHRANA A AUTOMATICKÉ PREHRÁVANIE SÚBORU ............................. 28
POUŽITIE DIAĽKOVÉHO OVLÁDAČA ............................................................................. 29
SPÁROVANIE DIAĽKOVÉHO OVLÁDAČA S KAMEROU .................................................... 29
VÝSTUPNÉ ROZHRANIA .................................................................................................. 30
VIDEO AV VÝSTUP .............................................................................................................. 30
HDMI VIDEO VÝSTUP ......................................................................................................... 30
USB ROZHRANIE ................................................................................................................. 30
INŠTALÁCIA A POUŽITIE ZÁLOŽNEJ BATÉRIE ............................................................. 31
INŠTALÁCIA BATÉRIE ......................................................................................................... 31
KONTROLA ÚROVNE BATÉRIE .......................................................................................... 31
NABÍJANIE BATÉRIE ........................................................................................................... 31
DODÁVANÉ POLOŽKY ..................................................................................................... 32
TECHNICKÉ ÚDAJE ......................................................................................................... 33
PREDBEŽNÉ OPATRENIA ................................................................................................ 34
OPATRENIA PRE POUŽÍVANIE VODOTESNÉHO PUZDRA ............................................... 34
OPATRENIA PRE POUŽÍVANIE 3M OBOJSTRANNEJ PENOVEJ PÁSKY ........................ 34
POZNÁMKY TÝKAJÚCE SA ZÁRUKY ............................................................................. 35
3
ÚVOD
Ďakujeme vám za voľbu F-60, digitálnej kamery s vysokým rozlíšením. Táto kamera je jednoduchá pre
použitie, kompaktná a s integrovaným dizajnom.
Pomocou jej vysokého rozlíšenia a technológie dynamického záznamu obrazu, môže táto kamera
nahrávať vaše denné aktivity kedykoľvek a kdekoľvek, takže si budete môcť uložiť vaše zážitky a
zdieľať ich s vašou rodinou a priateľmi.
Tento návod na obsluhu vám jasne opíše spôsob použitia a inštalácie tejto videokamery, poskytujúc
podrobné informácie ako aj technické údaje zariadenia.
Prečítajte si prosím pozorne tento návod na obsluhu pred používaním zariadenia a odložte si ho pre
prípad potreby.
PREDBEŽNÉ OPATRENIA
Pri používaní F-60 prosím dodržiavajte nasledujúce body:
• Nehádžte, neudierajte alebo netraste kamerou.
• Udržiavajte toto zariadenie čo najďalej od akéhokoľvek zdroja elektromagnetického žiarenia, ako
sú napríklad magnety alebo elektromotory, alebo od akýchkoľvek objektov vyžarujúcich silné
rádiové vlny, ako sú napríklad antény. Silné magnetické polia môžu spôsobiť nefunkčnosť kamery
alebo poškodenie obrazu a zvuku.
• Nevystavujte kameru vysokým teplotám alebo priamemu slnečnému žiareniu.
• Uchovávajte pamäťovú kartu čo najďalej od elektromagnetických zdrojov, ako sú TV, reproduktory
alebo magnety. Neumiestňujte kartu na žiadne miesto s prípadnou statickou elektrinou, keďže by
mohlo dôjsť k strate uložených dát.
• Ak sa zariadenie prehrieva, vychádza z neho dym alebo zápach počas nabíjania, ihneď ho prosím
odpojte od zdroja elektrickej energie.
• Uchovávajte kameru mimo dosahu detí v priebehu jej nabíjania, keďže sieťová šnúra môže
spôsobiť náhodné udusenie alebo úraz elektrickým prúdom.
• Kameru odložte na chladnom, suchom mieste bez prachu.
POPIS
F-60 je kompaktná, digitálna kamera vysokej úrovne pre profesionálne použitie, so schopnosťou
vykonávať nasledujúce funkcie:
• Digitálne fotografie vo vysokom rozlíšení (HD)
• Funkcia ukladania hlasových dát
• Reálne zobrazenie obrazu
• Funkcia vyvolania nahratého videa
• Funkcia vyvolania foto súborov
• Zobrazenie času
• Indikátor lasera
• Bezdrôtový diaľkový ovládač
• 10X digitálne priblíženie
• Pripojenie externého mikrofónu pre špeciálne použitie
• 2.0 USB vysoko rýchlostný prenos dát
• USB kábel pre nabíjanie batérie
• Všetky doplnky sú dostupné pre uľahčenie záznamu na akomkoľvek mieste a kedykoľvek.
Doplnením o jeho príslušenstvo, je tento produkt výsledkom niekoľkých patentovaných
technológií a môže byť použitý na nahrávanie čohokoľvek, kedykoľvek a kdekoľvek.
4
TECHNICKÉ ÚDAJE
Kamera F-60 má nasledujúce technické údaje:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
175° ultra širokouhlý objektív f/2.8.
HD objektív, podporujúci 1080p, 1080i, 960p, 720p a 480p video nahrávanie
Funkcia záznamu fotografií so 16 megapixelmi, podporujúca maximálne rozlíšenie 4608x3456.
10X digitálny zoom.
Rýchle snímanie, pre záznam až 10 fotografií za sekundu.
Rôzne režimy snímania: jeden záber, sekvenčné snímanie a samospúšť.
Funkcia dlhodobého záznamu hlasu.
Vstavaná čierna skrinka vozidla pre nepretržité nahrávanie v reálnom čase počas jazdy.
Funkcia diaľkového ovládania.
Funkcia 180° otočenia fotografie.
Možnosť pripojenia k externej obrazovke pre zobrazenie videa a prehliadanie fotografií.
Lepšie video efekty v režimoch viacerých video výstupov (PAL systém):
• 1080i (1920x1080) 50 snímok/sekundu
• 1080p (1920x1080) 25 snímok/sekundu
• WVGA (848x480) 100 snímok/sekundu
• WVGA (848x480) 50 snímok/sekundu.
Zobrazenie úrovne batérie a detekcia voľného miesta na pamäťovej karte
Podpora micro SD do kapacity až 64 GB.
Dynamické vysoko rýchlostné video nahrávanie, s rýchlou reakciou na svetlo a tieň prostredia.
Tri režimy na detekciu svetla, na splnenie všetkých požiadaviek na expozíciu v akýchkoľvek
situáciách.
Režim nočného snímania s vylepšením kontrastu a ISO, čo skvalitňuje jasnosť a ostrosť nočných
záberov.
Kompaktný a moderný dizajn.
HDMI a AV výstup pre jednoduché pripojenie k monitoru alebo TV na vyvolanie nahratých súborov.
Záznam MOV video súborov, pripravených na priame vyvolanie na PC alebo na nahratie na
webové stránky na zdieľanie videí.
Vysoká vernosť farieb pre jasnejšie a oveľa prirodzenejšie video zábery.
Nahrávanie videa, pozastavenie a snímanie fotografií pomocou bezdrôtového diaľkového ovládača
s jedinečným spárovacím kódom, ktorý zabráni rušeniam s inými zariadeniami.
Prehrávanie, vymazanie súboru a iné funkcie na lokálnej videokamere.
Rýchly posun obrazu smerom dopredu a dozadu, s rýchlosťou 1/4X, 1/2X, 2X, 4X, 8x a 16X.
Nastavenie RTC času a časového prekrytia.
Kompatibilita USB 2.0.
Vstavený mikrofón pre vysoko kvalitné nahrávanie.
Podpora pripojenia k externému mikrofónu (len pre špeciálne účely)
Viacero typov príslušenstva pre športové nahrávanie.
Funkcie odolnosti voči nárazom na odolanie miernym pádom a nárazom.
Vodotesné puzdro IP68, s odolnosťou do hĺbky až 100 metrov, s dvoma rôznymi krytmi.
Automatický pohotovostný režim na úsporu energie a ochranu audio/video dát.
5
POPIS JEDNOTLIVÝCH ČASTÍ
1.TFT
2. Tlačidlo Menu
3. Tlačidlo hore
4. Tlačidlo doľava
5. Tlačidlo dole
6. Tlačidlo prehrávania
7. Tlačidlo OK
8. Tlačidlo zamknutia TFT displeja
9. Otvor na pútko na zápästie
10. Bzučiak
11. Otvor pre SD kartu
12. Tlačidlo doprava
13. AV výstup/Audio vstup
14. Tlačidlo „Nahrávania“
6
15. Video/Audio indikátor (zelený)
16. Prepínač napájania
17. Mikrofón
18. Indikátor prevádzky a nabíjania (červený)
19. LCD segmentový displej
20. Tlačidlo „Fotografovania“
21. Tlačidlo zastavenia
22. Objektív
23. Video/Photo indikátor (zelený)
24. Laserový indikátor
25. HDMI výstup
26. USB výstupné rozhranie
27. Závit na pripevnenie
PREVÁDZKOVÉ POKYNY
INŠTALÁCIA KAMERY F-60
Kamera F-60 môže byť používaná ručne alebo pomocou jeho hand-free príslušenstva. Môže byť
nainštalovaná kdekoľvek budete chcieť alebo po vybavení vodotesným puzdrom, ju môžete ponoriť do
vody pre uskutočnenie vašich záberov pod vodnou hladinou.
1. Pripojenie TFT displeja ku kamere.
TFT displej
Kamera
Montáž TFT displeja
2. Vloženie videokamery F-60 do vodotesného puzdra
Puzdro videokamery
Vložte videokameru do puzdra
Na odpojenie TFT displeja, stlačte tlačidlo PUSH a následne ho odpojte.
INŠTALÁCIA DIAĽKOVÉHO OVLÁDAČA
Videokamera F-60 je vybavená nezávislým diaľkovým ovládačom, ktorý je možné umiestniť na
rozličné miesta, v závislosti na príslušenstve.
1. Suchý zips
2. Zadná spona
3. Popruh (voliteľné)
7
ZOBRAZENIA NA DISPLEJI
Pred používaním zariadenia, vykonajte nasledujúce operácie:
Zapnite napájanie videokamery F-60 a skontrolujte úroveň batérie.
Zapnite prepínač napájania na spustenie systému.
Keď sa rozsvieti červený LED indikátor, zobrazia sa príslušné symboly na LCD displeji a systém sa
prepne do stavu náhľadu.
Na LCD segmentovom displeji v hornej časti, môžete nájsť nasledujúce informácie:
SYMBOLY NA LCD DISPLEJI
000:22
Režim nahrávania videa
Zobrazený v ľavom hornom rohu, indikuje režim
nahrávania videa.
Režim nahrávania zvuku
nahrávania zvuku.
Režim fotografovania
Zobrazený v strednej hornej časti, indikuje
fotografovanie.
Symbol napájania
Zobrazený v ľavom hornom rohu, indikuje to, že
kamera je zapnutá. Ak symbol zmizne, kamera
je vypnutá alebo v pohotovostnom režime.
Dĺžka záznamu videa
Zobrazená v strednej časti, indikuje dĺžku
aktuálneho záznamu videa. Čas je zobrazený
synchrónne s časom na TFT displeji.
Indikácia kapacity batérie
Zobrazená v ľavom dolnom rohu, indikuje úroveň
batérie.
Režim USB pripojenia
Zobrazený v dolnej strednej časti, indikuje či
bola videokamera pripojená k PC. Súčasne bude
pomaly blikať zelený indikátor.
Indikátor kapacity TF karty
Zobrazený v pravom dolnom rohu, indikuje
dostupné voľné miesto pamäti. Ak je TF karta
plná, začne blikať zelený indikátor.
Súčasne môžete nájsť nasledujúce symboly aj na TFT displeji: niektoré sú identické so symbolmi
popísanými vyššie, niektoré sú oveľa podrobnejšie.
8
SYMBOLY NA TFT DISPLEJI
Režim nahrávania videa
nahrávania videa.
Režim nahrávania zvuku
Zobrazený na celom TFT displeji v priebehu
registrácie.
Režim fotografovania
Zobrazený v strednej hornej časti v priebehu
fotografovania.
Symbol napájania
Zobrazený v ľavom hornom rohu, indikuje
úroveň batérie.
Video rozlíšenie
Zobrazený v ľavom dolnom rohu, indikuje
rozlíšenie aktívne v danom momente.
Indikátor voľného miesta pamäti
Zobrazený v pravom dolnom rohu, indikuje
dostupné voľné miesto na pamäťovej karte.
SYMBOLY TLAČIDIEL
Tlačidlo
Popis
Stručný opis
Napájanie
ON/OFF
Nahrávanie
REC
Tlačidlo uzávierky
Zastavenie nahrávania
STOP
Navigačné tlačidlá
NAVIGATOR
Tlačidlo menu
MENU
Tlačidlo späť
BACK
9
NASTAVENIA PARAMETROV VIDEOKAMERY
VIDEO ALEBO AUDIO REŽIM
Umožňuje vám zvoliť režim používania F-60.
1. Stlačte tlačidlo
.
2. Zvoľte počiatočný režim
REC MODE VIDEO
3. Stlačte
4. Stlačte
na potvrdenie.
a
na úpravu voľby a stlačte
a potvrdenie.
Voľba sú:
• Video, Audio
NASTAVENIE VIDEO ROZLÍŠENIA
Umožňuje vám zvoliť požadované rozlíšenie pre video nahrávanie.
2. Stláčaním
a zvolíte
a
dosiahnite druhú položku.
1280X720P 25F 16:9 (príklad)
3. Stlačte
na potvrdenie.
4. Zvoľte požadovanú položku a stlačte
na potvrdenie.
Možnosti voľby video rozlíšenia sú nasledujúce:
Rozlíšenie
NTSC snímok za s.
PAL snímok za s.
Rozlíšenie displeja
1080p
30
25
1920X1080p 16:9
1080i
50
60
1920X1080i 16:9
980
30
25
1280X960p 4:3
1280
60
50
1280X720p 16:9
1280
30
25
1280X720p 16:9
848
120
100
848X480p 16:9
848
60
50
848X480p 16:9
10
NASTAVENIE UHLU POHĽADU
Umožňuje vám nastaviť 3 typy pohľadov z rozličných uhlov.
2. Stláčaním
a zvolíte
a
dosiahnite tretiu položku.
VIEW ANGLE : BROAD (príklad)
3. Stlačte
na potvrdenie.
na potvrdenie.
Možnosti voľby video pohľadu sú:
Broad (široký), medium (stredný), narrow (úzky)
Táto funkcia je dostupná len pri HD video nahrávaní v 1080p alebo 1080i foto režime
BITOVÁ RÝCHLOSŤ
Umožňuje vám zmeniť počet nahratých snímok za každú sekundu nahrávania.
2. Stláčaním
a zvolíte
a
dosiahnite štvrtú položku.
BIT RATE: HIGH (príklad)
3. Stlačte
na potvrdenie.
na potvrdenie.
Možnosti voľby bitovej rýchlosti sú:
normal (štandardná), high (vysoká)
Čím vyššie zvolený parameter je, tým čistejší je obraz, no súčasne sa zvyšuje veľkosť súboru.
SYNCHRONIZÁCIA LASERA
Umožňuje vám aktivovať/deaktivovať laserový indikátor.
2. Stláčaním
a zvolíte
a
dosiahnite piatu položku.
LASER VIDEO SYNC: OFF
11
3. Stlačte
na potvrdenie.
na potvrdenie.
Možnosti voľby sú:
• on (zap.), off (vyp.)
PREVIDEO
Ak je tento režim zapnutý, videokamera vopred nahrá 5 sekúnd pred začatím videa. Zaznamenané
video začne 5 sekúnd predtým, ako ste stlačili tlačidlo nahrávania.
2. Stláčaním
a zvolíte
a
dosiahnite šiestu položku.
PRE VIDEO:OFF
3. Stlačte
na potvrdenie.
na potvrdenie.
TIME LAPSE
Umožňuje vám nastaviť čas uplynutý medzi rozličnými snímkami v priebehu video nahrávania.
2. Stláčaním
a zvolíte
a
dosiahnite položku.
TIME LAPSE: OFF
3. Stlačte
na potvrdenie.
na potvrdenie.
Možnosti voľby v sekundách sú:
• 0.5, 1, 2, 5, 10, 30, off (vyp.)
Výsledné video bude viac alebo menej zrýchlené video, v závislosti na použitom parametre
nastavenia.
Štandardné video má reprodukciu 30 alebo 60 snímok za sekundu.
Ak napríklad nastavíte tento parameter na 2 sekundy, výsledok je 30 snímok v jednej minúte záznamu.
Predpokladajte zobrazenie pri 30 snímkach za sekundu, kde konečné video bude trvať jednu sekundu;
jedna hodina videa bude trvať približne 60 sekúnd v režime prehrávania.
Samozrejme, že v tomto režime, musí byť kamera pevne upevnená na statíve alebo podpere.
12
Poznámka: táto funkcia je najčastejšie použitá na zobrazenie dlhých udalostí v rýchlom slede
(kvitnúci kvet, vychádzajúce slnko, pohybujúce sa mraky, atď.)
AUTOMATICKÉ SPUSTENIE VIDEA
Umožňuje aktivovať odpočítavanie pre spustenie nahratého video súboru.
2. Stláčaním
a zvolíte
a
dosiahnite siedmu položku.
VIDEO AUTO : OFF
3. Stlačte
na potvrdenie.
na potvrdenie.
• 5, 10, 20, off (vyp.)
180° OTOČENIE
Táto funkcia otáča zobrazenie a menu kamery o 180°.
2. Stláčaním
a zvolíte
a
dosiahnite ôsmu položku.
180° ROTATION : OFF
3. Stlačte
na potvrdenie.
na potvrdenie.
Táto funkcia nie je dostupná pri video nahrávaní v režime WVGA/100fps a WVGA/120fps.
ZOBRAZENIE DÁTUMU/ČASU
Táto funkcia automaticky nahráva dátum a čas v priebehu video nahrávania a zobrazí ich v pravom
dolnom rohu displeja.
2. Stláčaním
a zvolíte
a
dosiahnite deviatu položku.
DISPLAY DATE / TIME : OFF
13
3. Stlačte
na potvrdenie.
na potvrdenie.
POZNÁMKY TÝKAJÚCE SA VIDEOKAMERY
• V režime nahrávania stlačte jedenkrát tlačidlo nahrávania na jeho spustenie. Dĺžka trvania
nahrávania zvuku sa zobrazí v pravom hornom rohu TFT displeja a zelený indikátor začne pomaly
blikať. Stlačte tlačidlo zastavenia na zastavenie a uloženie nahratého audio súboru. Pri tomto
spôsobe činnosti, zelený indikátor zhasne a červený indikátor zostane svietiť (tieto operácie sú
zobrazené na LCD displeji) a videokamera je v režime záznamu zvuku.
• V priebehu nahrávania zvuku, bude videokamera reagovať len na tlačidlo zastavenia a tlačidlo
vypnutia napájania.
• Keď je zapnutá funkcia laser SYNC video, ikona lasera sa zobrazí v ľavom hornom rohu obrazovky
náhľadu, čo indikuje to, že videokamera je v režime nahrávania. Laser sa zapne pri spustení video
nahrávania a vypne sa pri zastavení video nahrávania.
Priblíženie nie je potrebné v WVGA/100fps a WVGA/120fps režime video nahrávania.
14
NASTAVENIA PARAMETROV FOTOAPARÁTU
ROZLÍŠENIE FOTOGRAFIE
2. Stlačte
.
na prechod menu nastavení až k
3. Stláčaním
a
.
dosiahnite prvú položku.
12M 3840X2880 4:3 (príklad)
4. Stlačte
na potvrdenie.
na potvrdenie.
8M, 12M, 16M
ZÁZNAM JEDNEJ SNÍMKY
Táto funkcia umožňuje tomuto zariadeniu zaznamenať jednu snímku alebo automaticky aktivovať
funkciu v nasledujúcom menu (rýchle snímanie), ak je vypnutá.
2. Stlačte
.
3. Stláčaním
a
.
SINGLE SHOT : OFF
4. Stlačte
na potvrdenie.
na potvrdenie.
RÝCHLE SNÍMANIE
Voľbou tejto funkcie zaznamená zariadenie v priebehu jednej sekundy zvolený počet fotografií.
2. Stlačte
.
.
15
3. Stláčaním
a
FAST SHOT : OFF
4. Stlačte
na potvrdenie.
na potvrdenie.
• 3, 6, 10, off (vyp.)
Ak je položka SINGLE SHOT zapnutá, táto funkcia sa automaticky vypne.
SEKVENČNÉ SNÍMANIE
Pomocou tejto funkcie, budú obrázky zaznamenané vo vopred definovaných a nastaviteľných
intervaloch.
2. Stlačte
.
3. Stláčaním
a
.
CONTINUOUS CAPTURE : OFF
4. Stlačte
na potvrdenie.
na potvrdenie.
• 60, 30, 20, 10, 5, 3, 2, 1, 0.5, off (vyp.)
V tomto režime musí byť samozrejme zariadenie pripevnené na statíve alebo podpere.
Sekvenčný záznam sa zastaví len pri stlačení tlačidla zastavenia, pri zaplnení pamäti alebo
vybití batérie.
Poznámka: Táto funkcia je na prvý pohľad podobná funkcii „time lapse“ v parametroch
nastavenia kamery; no týmto spôsobom nebude zobrazené žiadne video, ale sekvencia
snímok, ktoré musia byť neskôr pretvorené na video prostredníctvom špeciálnych
programov.
SAMOSPÚŠŤ
Táto funkcia umožňuje nastavenie požadovaného času pre samospúšť.
2. Stlačte
16
.
.
3. Stláčaním
a
SELF TIMER : OFF
4. Stlačte
na potvrdenie.
na potvrdenie.
• 3, 5, 10, off (vyp.)
Stlačte tlačidlo
na spustenie odpočítavania časovača. Indikátor samospúšte bude blikať a
zariadenie zaznamená snímku.
Na deaktiváciu funkcie samospúšte, pokračujte podľa popisu uvedeného vyššie a zvoľte
možnosť OFF; v opačnom prípade bude zachovaná funkcia samospúšte.
ZOBRAZENIE DÁTUMU A ČASU
Aktiváciou tejto funkcie, zariadenie automaticky nahrá dátum a čas v priebehu záznamu a zobrazí ich
v ľavom dolnom rohu obrázku.
2. Stlačte
.
3. Stláčaním
a
.
DISPLAY DATE/TIME : OFF
4. Stlačte
na potvrdenie.
na potvrdenie.
Funkcia zobrazenia času nie je dostupná pre snímaní fotografií v režime 1080i, WVGA/100fps a
WVGA/120fps.
POZNÁMKY TÝKAJÚCE SA FOTOAPARÁTU
• Funkcia načasovaného snímania a iné funkcie snímania nemôžu byť aktivované súčasne. Vypnite
funkciu načasovaného snímania, na obnovenie ostatných funkcií snímania. V opačnom prípade,
zlyhá zariadenie v režime načasovaného snímania.
• V režime záznamu jednej snímky, bude parameter automatického sekvenčného snímania
automaticky nastavený na OFF.
17
PARAMETRE SYSTÉMOVÝCH NASTAVENÍ
ZVUKOVÝ SIGNÁL
Nastavte túto funkciu na aktiváciu zvukového signálu.
2. Stlačte
.
3. Stláčaním
a
.
dosiahnite prvú položku.
WARNING TONE :OFF
4. Stlačte
na potvrdenie.
na potvrdenie.
STAVOVÝ INDIKÁTOR
Umožňuje vám deaktivovať fungovanie predného LED displeja.
2. Stlačte
.
3. Stláčaním
a
.
STATUS INDICATOR : OFF
4. Stlačte
na potvrdenie.
na potvrdenie.
ZOBRAZENIE SYMBOLOV
V režime náhľadu, vám táto možnosť umožňuje zobraziť alebo skryť stavové symboly, ktoré sú v
rámiku TFT displeja.
2. Stlačte
18
.
.
3. Stláčaním
a
DISPLAY SYMBOLS
4. Stlačte
na potvrdenie.
na potvrdenie.
UKLADANIE VIDEA
Umožňuje vám automaticky uložiť video záznam.
2. Stlačte
.
3. Stláčaním
a
.
VIDEO LOOP:OFF
4. Stlačte
na potvrdenie.
na potvrdenie.
Ak je táto funkcia zapnutá, systém každých 15 minút automaticky uloží zaznamenaný súbor; ak
je vypnutá, uloženie bude uskutočnené každých 30 minút.
AUTOMATICKÉ PREPNUTIE DO POHOTOVOSTNÉHO REŽIMU
Umožňuje automatické vypnutie displeja videokamery.
2. Stlačte
.
3. Stláčaním
a
.
AUTO STANDBY : OFF
4. Stlačte
na potvrdenie.
na potvrdenie.
19
• 10, 5, 2, off (vyp.)
Ak nie je na zariadení vykonávaná žiadna operácia, systém spustí odpočítavanie času. Keď
uplynie natavený čas, videokamera sa prepne do pohotovostného režimu. V prípade, že je
medzitým uskutočnená akákoľvek operácia, systém reštartuje čas odpočítavania.
TV VÝSTUP
Slúži na nastavenie výstupného formátu pre TV pripojenie.
2. Stlačte
.
3. Stláčaním
a
.
TV OUTPUT : NTSC (príklad)
4. Stlačte
na potvrdenie.
na potvrdenie.
• NTSC, PAL
ČIERNA SKRINKA VOZIDLA
Praktická funkcia pre samostatné použitie videokamery.
2. Stlačte
3. Stláčaním
.
a
.
VEHICLE BLACK BOX: : OFF
4. Stlačte
na potvrdenie.
na potvrdenie.
Ak je tento parameter zapnutý, videokamera spustí video nahrávanie, keď zaznamená
zatrasenie alebo keď sa začne vozidlo pohybovať. Ak sa s videokamerou nezatrasie alebo ak
sa vozidlo zastaví, v priebehu približne 3 minút sa zastaví video nahrávanie.
20
KONTRAST
Umožňuje vám upraviť funkciu natavenia kontrastu.
2. Stlačte
.
3. Stláčaním
a
.
dosiahnite siedmu položku.
CONTRAST : STANDARD (príklad)
4. Stlačte
na potvrdenie.
na potvrdenie.
• Standard (štandardný), Enhanced (zvýšený)
ISO CITLIVOSŤ
Umožňuje upraviť citlivosť videokamery na svetlo.
2. Stlačte
.
3. Stláčaním
a
.
dosiahnite ôsmu položku.
ISO SENSITIVITY: AUTO
4. Stlačte
na potvrdenie.
na potvrdenie.
• Auto (automatické), Low light (nízka svetelnosť)
EXPOZÍCIA
Umožňuje voľbu spôsobu merania expozície.
2. Stlačte
3. Stláčaním
.
a
.
dosiahnite deviatu položku.
EXPOSURE: AVERAGE (príklad)
21
4. Stlačte
na potvrdenie.
na potvrdenie.
• Average, central area, central spot
Average: zabezpečuje všeobecný účinok expozície.
Central Area: nastavte tento parameter za účelom zlepšenia centrálnej tmavej oblasti, v prípade
že je centrálna oblasť tmavá, no obklopujúca oblasť je svetlá.
Central Spot: naopak, ak je centrálna oblasť svetlá a obklopujúca oblasť tmavá, použite toto
nastavenie za účelom zlepšenia obrazu vo vonkajšej tmavej oblasti.
JAZYK
2. Stlačte
.
3. Stláčaním
a
.
dosiahnite desiatu položku.
LANGUAGE
4. Stlačte
na potvrdenie.
na potvrdenie.
• English (angličtina), Italian (taliančina), Portuguese (portugalčina), Spanish (španielčina), French
(francúzština), German (nemčina), Greek (gréčtina)
DÁTUM/ČAS
Táto možnosť vám umožňuje upraviť dátum a čas.
2. Stlačte
.
3. Stláčaním
a
dosiahnite jedenástu položku.
DATE/TIME
4. Stlačte
na potvrdenie.
5. Pomocou tlačidla
22
a
upravte hodnoty.
.
6. Pomocou tlačidla
7. Stlačte
a
sa presuniete od jednej položky k druhej.
na potvrdenie.
FORMÁTOVANIE
Táto možnosť vám umožňuje formátovať externú pamäťovú kartu.
2. Stlačte
.
3. Stláčaním
a
.
dosiahnite dvanástu položku.
FORMAT
4. Stlačte
na potvrdenie.
vykonajte potvrdenie.
na potvrdenie a v prípade akýchkoľvek požiadaviek opäť
OBNOVENIE POČIATOČNÝCH VÝROBNÝCH NASTAVENÍ
Táto funkcia obnovuje všetky parametre na výrobné nastavenia.
2. Stlačte
3. Stláčaním
.
a
.
dosiahnite trinástu položku.
RECOVER FACTORY SETTING
4. Stlačte
na potvrdenie.
vykonajte potvrdenie.
na potvrdenie a v prípade akýchkoľvek požiadaviek opäť
POZOR!
Táto činnosť obnovuje štandardné nastavenia v angličtine.
23
POČIATOČNÉ KROKY
Pred používaním vašej videokamery F-60:
• Uistite sa, či je batéria úplne nabitá. Ak je úroveň nabitia batérie nízka, nabite ju pomocou
sieťového adaptéra dodávaného v balení alebo pomocou USB kábla. V priebehu nabíjania, bude
pomaly blikať malý červený indikátor. Keď je batérie úplne nabitá, červený indikátor zostane svietiť
a ikona batérie
sa zobrazí na TFT displeji.
• Naformátujte micro SD pamäťovú kartu (podľa popisu v odseku „Nastavenie“)
• Nastavte dátum a čas (podľa popisu v odseku „Nastavenie“)
Teraz môžete pokračovať v nastaveniach všetkých ostatných parametrov vašej F-60, v súlade s
vašimi potrebami.
POUŽITIE VIDEOKAMERY
NAHRÁVANIE VIDEA
V režime náhľadu, stlačte tlačidlo nahrávania
na spustenie video nahrávania.
Dĺžka trvania video nahrávania sa zobrazí v pravej hornej časti TFT displeja.
Zelený indikátor v hornej časti kamery bude pomaly blikať.
Dĺžka trvania nahrávania sa zobrazí súčasne na mini LCD displeji ako aj na TFT displeji.
V priebehu video nahrávania, bude videokamera reagovať len na priblíženie
a oddialenie
. Jedenkrát stlačte tlačidlo zastavenia na zastavenie a uloženie aktuálne nahratého video
súboru.
Videokamera obnoví režim náhľadu a dĺžka trvania nahrávky zmizne z LCD segmentového displeja.
Poznámka:
• Napájanie vypnite len po uložení aktuálne nahratého súboru.
• Ak sa v priebehu video nahrávania vybije batéria, systém uloží aktuálne nahratý súbor a prepne
sa do pohotovostného režimu, pričom na TFT displeji sa zobrazí výzva „Low Battery“, pokiaľ sa
videokamera nevypne.
• Ak sa zaplní Micro SD karta v priebehu video nahrávania, systém uloží aktuálne nahratý súbor a
na TFT displeji sa zobrazí správa „Card full“. Dĺžka trvania video nahrávania sa zastaví na LCD
segmentovom displeji a systém obnoví režim náhľadu.
• V režime opakovaného nahrávania, systém automaticky uloží súbor každých 15 minút. (Funkciu
opakovaného nahrávania a funkciu pre-video nie je možné aktivovať súčasne)
• Ak máte k dispozícii záložnú batériu a je plne nabitá, videokamera môže nepretržite nahrávať
video programy v dĺžke trvania približne štyroch hodín a zvukové programy v dĺžke trvania
približne 7 hodín.
• V režime WVGA/100 a WVGA/120, nepodporuje videokamera zobrazenie času, priblíženie a
širokouhlé obrazy. V režime 1080i/50 a 1080i/60 videokamera nepodporuje funkciu zobrazenia
času.
• V režime nahrávania zvuku, nie je možné upraviť hlasitosť stláčaním príslušných tlačidiel,
ktorými je to naopak možné, v priebehu prehrávania.
• Ak má videokamera TFT displej a je v režime náhľadu, po použití HDMI kábla na jej pripojenie k
HD zobrazovaciemu zariadeniu, je možné vykonať základné operácie pre videokameru, priamo
na tomto zobrazovacom zariadení. (Tieto základné operácie, však nie je možné vykonať vtedy,
ak na videokamere nie je dostupný žiaden TFT displej)
24
FOTOGRAFOVANIE
Ešte pred fotografovaním, musia byť nastavené určité parametre v súlade s konkrétnou situáciou.
Tiet parametre môžu byť upravené podľa popisu v kapitole „NASTAVENIE PARAMETROV
FOTOAPARÁTU“.
Nižšie uvádzame rýchle zhrnutie:
Rozlíšenie:
Môžete nastaviť rozlíšenie pre akýkoľvek z nasledujúcich troch režimov:
8M, s rozlíšením obrazu 3200 x 2400.
Režim záznamu fotografií (fotografovania):
• Single shot „jedna snímka“ (počiatočný režim)
V režime náhľadu, stlačte tlačidlo fotografovania
na záznam snímky, zatiaľ čo systém
vygeneruje tón cvaknutia. Zelený indikátor na prednej strane videokamery jedenkrát zabliká (ikona
fotografovania na LCD displeji taktiež jedenkrát zabliká) a videokamera obnoví režim náhľadu.
• Fast shot „rýchle snímanie“
Je možné zvoliť 3 o/s alebo 6 o/s alebo 10 o/s (obrázkov/sekundu).
Jedným stlačením tlačidla fotografovania
, zaznamená videokamera F-60 3, 6 alebo 10
snímok za sekundu.
• Auto cont capture „automatické sekvenčné snímanie“
Je možné zvoliť 0.5s, 1s, 2s, 3s, 5s, 10s, 20s, 30s alebo 60 sekúnd.
Videokamera F-60 zaznamená jednu snímku v každom nastavenom intervale, pokiaľ nezastavíte
snímanie tlačidlom zastavenia (STOP).
• Auto shooting „samospúšť“
Je možné zvoliť 3, 5, 10 sekúnd.
Videokamera po jednom stlačení tlačidla fotografovania
, spustí časovač odpočítavania.
NAHRÁVANIE AUDIO SÚBORU
Ešte pred nahrávaním audio súboru, budete musieť nastaviť videokameru na nahrávanie zvuku.
Nahrávanie zvuku deaktivuje video nahrávanie. Ak ho budete chcieť aktivovať, otvorte položku
MODES v časti „PARAMETRE VIDEOKAMERY“.
Stlačte tlačidlo nahrávania
na spustenie nahrávania zvuku.
Zelený indikátor začne pomaly blikať.
Videokamera zobrazí ikonu nahrávania na TFT displeji a spustí sa počítadlo času. Okrem toho, bude
dĺžka trvania nahrávania správne zobrazená na LCD displeji.
Stlačte tlačidlo zastavenia na zastavenie a uloženie práve nahratého audio súboru.
V tomto čase zhasne zelený indikátor na prednej strane a videokamera obnoví režim náhľadu pre
nahrávanie zvuku.
Dĺžka trvania nahrávania zmizne z LCD segmentového displeja.
Keď je nahrávanie zvuku dokončené, stlačte tlačidlo
.
Opäť otvorte rozhranie nastavenia a stlačte OK na zobrazenie možnosti Audio. Stlačte OK na
zobrazenie video možností a zvoľte Video. Opäť stlačte OK na zatvorenie rozhrania nastavenia.
Videokamera obnoví režim náhľadu pre video nahrávanie.
25
Poznámka:
Keď je nahrávanie zvuku kompletné, môžete dvojnásobným stlačením tlačidla
obnoviť režim
video nahrávania.
Tlačidlo zastavenia
môžete stlačiť dvojnásobne, na obnovenie režimu nahrávania zvuku.
PREHRÁVANIE SÚBOROV
Môžete zobraziť nahraté audio-video a foto súbory na vašej videokamere F-60.
Na zobrazenie súboru, vykonajte nižšie uvedený proces:
2. Stlačte
.
na otvorenie menu na prevej hornej strane
3. Stlačením tlačidla
a
.
zvoľte režim zobrazenia súboru.
• Video only (len video), photo only (len fotografie), video a photo
Počiatočný režim je video a photo.
PREHRÁVANIE VIDEO SÚBORU
Zobrazte všetky súbory v indexových obrázkoch, zvoľte požadovaný súbor a stlačte OK
prehratie. Pri prehrávaní video súboru, môžete použiť nasledujúce tlačidlá:
Tlačidlo
na jeho
Popis
Zvýšenie hlasitosti zvuku.
Zníženie hlasitosti zvuku.
Keď podržíte toto tlačidlo na 3 sekundy, súbor bude prehrávaný v režime
spomaleného prehrávania smerom dopredu. Súbor budete prehrávať v režime
rýchleho prehrávania dopredu vtedy, po jednom krátkom stlačení tohto tlačidla.
Keď podržíte toto tlačidlo na 3 sekundy, súbor bude prehrávaný v režime
spomaleného prehrávania smerom dozadu. Súbor budete prehrávať v režime
rýchleho prehrávania dozadu vtedy, po jednom krátkom stlačení tohto tlačidla.
Keď stlačíte toto tlačidlo, resetujete a prehrávate súbor od začiatku.
Pri opätovnom stlačení tohto tlačidla, sa vrátite do rozhrania prehrávania.
Keď stlačíte toto tlačidlo, spustíte alebo pozastavíte prehrávanie video súboru.
Funkciu rýchleho posunu smerom dopredu a dozadu, môžete nastaviť na 2, 4, 8, 16X rýchlosť.
V priebehu spomaleného alebo zrýchleného prehrávania, môžete stlačiť OK na obnovenie
štandardnej rýchlosti. No pri podržaní tohto tlačidla na viac ako 3 sekundy, môžete spustiť funkciu
SLOW-MOTION, ktorá vám umožňuje sledovať video súbory s ½ a ¼ zníženou rýchlosťou.
26
PREHRÁVANIE FOTO SÚBORU
Zobrazte všetky súbory v indexových obrázkoch, zvoľte požadovaný súbor a stlačte OK
voľbu.
Môžete použiť nasledujúce tlačidlá:
Tlačidlo
na jeho
Popis
Priblíženie obrazu.
V režime priblíženia, sa obraz zaistí a keď stlačte tlačidlo OK, pohybujete sa
smerom dole.
Oddialenie obrazu.
V režime oddialenia, sa obraz zaistí a keď stlačte tlačidlo OK, pohybujete sa
smerom hore.
V režime priblíženia, pomocou tohto tlačidla posúvate obraz doprava.
V režime priblíženia, pomocou tohto tlačidla posúvate obraz doľava.
V režime priblíženia, slúži toto tlačidlo na prepínanie medzi režimom pohybu po
obraze a režimom priblíženia.
PREHRÁVANIE AUDIO SÚBORU
V zozname všetkých audio súborov, stlačte OK
Môžete použiť nasledujúce tlačidlá:
Tlačidlo
na voľbu požadovaného súboru.
Popis
Zvýšenie hlasitosti zvuku.
Zníženie hlasitosti zvuku.
Keď stlačíte toto tlačidlo, spustíte alebo pozastavíte prehrávanie audio súboru.
V priebehu režimu prehrávania audio súboru, sú všetky ostatné tlačidlá nefunkčné.
27
VYMAZANIE, OCHRANA A AUTOMATICKÉ PREHRÁVANIE SÚBORU
V režime prehrávania, môžete vymazať, nastaviť ochranu a automaticky prehrávať súbor.
Vymazanie súboru
Vo video, foto rozhraní alebo video & foto rozhraní, môžete vymazať príslušné súbory. Na vymazanie
súboru, vykonajte nasledujúce operácie: zvoľte súbor, ktoré majú byť vymazané.
2. Stláčaním
.
a
DELETING FILE
3. Stlačte
na potvrdenie.
a
na posun.
5. Zvoľte možnosť delete single, ak chcete vymazať jeden súbor (video, obrázok alebo audio) alebo
delete all, ak chcete vymazať všetky súbory.
Každá možnosť koná podľa režimu zobrazenia. V prípade viacerých obrazových súborov a len
jedného video súboru, v režime videa a foto zobrazenia, bude voľba „delete all“ dostupná, naopak v
režime video zobrazenia, bude dostupná len voľba „delete single“. Vymazať je možné len tie súbory,
ktoré neboli predtým chránené.
Uzamknutie/odomknutie súboru
Vo video, foto rozhraní alebo video & foto rozhraní, môžete chrániť príslušné súbory.
Za účelom nastavenia ochrany súboru, pokračujte nasledujúcimi krokmi: zvoľte súbor, ktorý má byť
chránený.
2. Stláčaním
.
a
LOCK FILE
3. Stlačte
na potvrdenie.
a
na posun.
5. Zvoľte možnosť lock single, ak chcete chrániť jeden súbor, alebo lock all, ak chcete chrániť
všetky súčasné súbory.
Presne opačná operácia je vykonaná pri použití možnosti unlock single a unlock all.
Poznámka: Sivá ikona
uzamknutého súboru sa zobrazí v ľavom dolnom rohu rozhrania
náhľadu. Po odomknutí, nie je súbor chránený a modrá ikona
sa zobrazí v ľavom dolnom
rohu rozhrania náhľadu. Uzamknutý súbor nie je možné zrušiť, no je to možné vykonať v priebehu
operácie formátovania.
28
POUŽITIE DIAĽKOVÉHO OVLÁDAČA
Videokamera F-60 je vybavená diaľkovým ovládačom, ktorý slúži na video nahrávanie, fotografovanie,
pozastavenie a spustenie/zastavenie funkcie lasera.
Diaľkový ovládač má tri funkčné tlačidlá a jeden červený indikátor, ktorý bliká v prípade stlačenia
tlačidla.
Tlačidlo spustenia videokamery
Tlačidlo spustenia fotoaparátu
Tlačidlo zastavenia
SPÁROVANIE DIAĽKOVÉHO OVLÁDAČA S KAMEROU
Na zosúladenie funkcií diaľkového ovládača s touto videokamerou F-60, uskutočnite nasledujúce
operácie:
s videokamerou v režime vypnutia napájania.
2. Prepnite prepínač napájania
3. Uvoľnite tlačidlo
ovládači.
do polohy ON.
a v priebehu 5 sekúnd stlačte súčasne tlačidlo
a
na diaľkovom
Po úspešnom spárovaní, videokamera F-60 dvakrát zatiká.
• Na kontrolu úspešného spárovania, skúste spustiť videokameru pomocou diaľkového
ovládača. Funkcie zahŕňajú spustenie/zastavenie video nahrávania, fotografovanie, prepnutie z
pohotovostného režimu a zapnutie-vypnutie laserového indikátora.
Pri každej operácii kamera jedenkrát zatiká.
• Keď je diaľkový ovládač použitý na zastavenie video nahrávania alebo na deaktiváciu
laserového indikátora, videokamera dvakrát zatiká.
• Udržiavajte diaľkový ovládač vo vzdialenosti, ktorá nepresiahne 10 metrov od kamery a uistite
sa, či sa medzi nimi nenachádzajú žiadne prekážky.
• V pohotovostnom režime môžete stlačiť tlačidlo nahrávania, fotografovania alebo zastavenia na
diaľkovom ovládači na prepnutie videokamery z tohto režimu.
29
VÝSTUPNÉ ROZHRANIA
Kamera F-60 má 2 audio video výstupné rozhrania:
• AV, HDMI
A jeden výstup dátových súborov:
• USB
VIDEO AV VÝSTUP
Videokameru môžete pripojiť k video rozhraniu, prostredníctvom AV výstupu, pomocou dodávaného
kábla. Videokamera zatiaľ funguje štandardne.
Zobrazovacie zariadenie alebo TV pripojený k videokamere, funguje presne ako TFT displej
videokamery.
Týmto spôsobom môžete zobraziť fotografie alebo videá v režime prehrávania, alebo upraviť
parametre nastavenia.
HDMI VIDEO VÝSTUP
Čo sa týka HDMI výstupu, berte prosím do úvahy to, čo bolo uvedené vyššie, s výsledkom vyššieho
rozlíšenia.
Akékoľvek nesprávne odpojenie HDMI kábla môže spôsobiť nefunkčnosť videokamery. Po
reštartovaní, sa videokamera vráti späť do štandardnej pozície.
TV/monitor
AV výstup
AV vstup
HDMI vstup
HDMI výstup
USB ROZHRANIE
USB pripojenie vám umožňuje:
• Dodávať elektrickú energiu do videokamery pomocou USB kábla
• Pripojiť videokameru k počítaču za účelom načítania dát z jej pamäti a micro SD karty.
Ikona USB pripojenia sa zobrazí na LCD displeji a zelený indikátor bude pomaly blikať.
Akékoľvek nesprávne odpojenie USB kábla môže spôsobiť nefunkčnosť videokamery. Po
reštartovaní, sa videokamera vráti späť do štandardnej pozície.
30
USB
INŠTALÁCIA A POUŽITIE ZÁLOŽNEJ BATÉRIE
Kamera F-60 môže používať záložnú batériu, ktorú je možné nainštalovať na mieste TFT displeja.
INŠTALÁCIA BATÉRIE
Túto batériu môžete nainštalovať na napájanie elektrickou energiou, bez nastavenia akéhokoľvek
parametra. Potrebné je len to, aby ste odpojili TFT displej a nahradili ho záložnou batériou, ako je to
zobrazené na nasledujúcom obrázku:
KONTROLA ÚROVNE BATÉRIE
Na kontrolu úrovne napätia záložnej batérie, jemne stlačte tlačidlo napájania. LED indikátor na batérii
zabliká v priebehu 3 sekúnd v rozličných farbách, ktorými zobrazí aktuálne nabitie batérie:
• Zelená: plný výkon
• Modrá: dostatočný výkon
• Červená: nedostatočný výkon
NABÍJANIE BATÉRIE
Použite USB kábel na pripojenie napájacej jednotky videokamery F-60 k USB portu záložnej batérie
za účelom jej nabitia, alebo ju za účelom nabíjania pripojte k PC pomocou USB kábla.
Záložná batéria má automatickú ochranu proti prebitiu alebo skratu.
V priebehu nabíjania batérie, bude blikať červený indikátor.
Keď je batérie úplne nabitá, rozsvieti sa zelený indikátor.
• Túto batériu je možné nabiť maximálne 500-krát.
• Ak nebudete videokameru F-60 používať dlhší čas, nabite batériu každých 6 mesiacov, na
predĺženie životnosti batérie.
• Nabíjačke batérie trvá približne 2 hodiny, kým úplne nabije záložnú batériu.
31
DODÁVANÉ POLOŽKY
Položky dodávané v balení sú nasledujúce:
1 F-60
1 TFT displej
1 vstavaná batéria
1 záložná batéria
1 vodotesné puzdro
2 vymeniteľné kryty
1 držiak
1 skrutkovač
1 príslušenstvo na
horizontálne upevnenie
1 príslušenstvo na
vertikálne upevnenie
1 AV kábel
1 USB kábel
1 podperný držiak
1 upevnenie na držiak
1 diaľkový ovládač
2 šnúrky na zavesenie
2 kryty objektívu
1 puzdro
32
TECHNICKÉ ÚDAJE
Uhol pohľadu
175°
Počet pixelov
16 miliónov CMOS senzor (4608x3456)
Batéria
1000 mAh lítiová batéria + 1100 mAh záložná batéria
Spotreba elektrickej energie
650 mA @ 3.7 V (Max.)
Maximálny čas nahrávania videa
4 hodiny (Max.)
Maximálny čas nahrávania zvuku
7 hodiny (Max.)
Dĺžka trvania pohotovostného režimu
200 hodín (Max.)
Dĺžka trvania nabíjania
3 hodiny, približne
Kapacita micro SD karty
SDHC micro SD až do 64 GB
Prevádzková vlhkosť
15% – 85% RH
Skladovacia teplota
-20°C – +60°C
Prevádzková teplota
-10°C – +50°C
Ukladanie súborov
30 minút na segment v štandardných prípadoch, 15
minút na segment v režime opakovaného nahrávania
Formát pre video nahrávanie (pri systéme
PAL)
1080P 1920 x 1080P @25fps
1080i 1920 x 1080i @50fps
960P 1280 x 960P @25fps
720/50 1280 x 720P @50fps
720/25 1280 x 720P @25fps
WVGA 848 x 480P @100fps
WVGA 848 x 480P @50fps
Súbor nahrávania videa
MOV formát
Súbor nahrávania zvuku
WAV formát
Fotografovanie
8M, 12M, 16M JPEG obrázky
USB port
USB2.0
Vzdialenosť pre diaľkový ovládač
10 metrov (Max.)
Operačný systém
Windows XP, Vista , Windows 7, Windows 8, Mac OS
Hmotnosť
80 g (bez displeja)
105 g (s displejom)
Rozmery (Š x V x H)
60 mm x 51 mm x 42 mm
33
PREDBEŽNÉ OPATRENIA
OPATRENIA PRE POUŽÍVANIE VODOTESNÉHO PUZDRA
Vodotesné puzdro je precízny komponent. Používajte ho prosím s ohľadom na nasledujúce opatrenia:
• Nedemontujte ani nemontujte náhodne na puzdre O-krúžok, tlačidlá a kryty objektívu bez pomoci, v
opačnom prípade sa naruší vodotesnosť produktu.
• Neumiestňujte puzdro na miesta, kde dochádza k jednoduchej tvorbe korozívnych plynov v
dôsledku existencie silnej kyseliny alebo zásaditých látok a chráňte ho pre chemickými alebo
agresívnymi látkami.
• Neskladujte produkt dlhší čas na mieste s veľmi vysokými (nad 50°C) alebo nízkymi teplotami
(-10°C), aby ste predišli jeho deformáciám.
• Nevystavujte puzdro dlhší čas pôsobeniu priameho slnečného žiarenia, aby ste zabránili narušenia
vodotesnosti produktu.
• Pred používaním sa uistite, či je O-krúžok nepoškodený, či je tesnenie čisté, či puzdro úplne tesní
a či je spona pevne zaistená.
• Po používaní puzdra v morskej vode, ho vyumývajte v čistej vode, vyčistite a nechajte uschnúť na
chladnom mieste.
OPATRENIA PRE POUŽÍVANIE 3M OBOJSTRANNEJ PENOVEJ PÁSKY
Pri používaní 3M obojstrannej penovej pásky, dodržiavajte nasledujúce opatrenia:
• Ešte pred upevnením 3M obojstrannej penovej pásky, zvoľte vhodný povrch na zaistenie
dostatočného kontaktu medzi penovou páskou a daným povrchom.
• Ešte pred použitím 3M obojstrannej penovej pásky, vyčistite povrch a zohrejte penovú pásku,
napríklad pomocou elektrického ohrievača, predovšetkým na miestach, kde je teplota nižšia ako
-20°C.
Pred používaním videokamery F-60, dávajte pozor na nasledujúce upozornenia:
• V priebehu nepretržitého používania, sa zvyšuje teplota videokamery F-60. Ide o štandardnú
situáciu.
• Ak nebudete videokameru používať dlhší čas, vyberte a odložte batériu správnym spôsobom a
nabite ju každých šesť mesiacov na zaistenie výkonu batérie.
• V priebehu nahrávania, môže digitálny zoom ovplyvniť kvalitu obrazu.
• Uhly pohľadu záznamu sú trošku odlišné pri rozličných funkčných režimoch videokamery.
• Ak je veľkosť video súboru veľká, na jeho plynulé prehrávanie je potrebné použiť počítač alebo iné
profesionálne prehrávače.
• Opakované nahrávanie a časté nahrávanie/vymazávanie môže zanechať dátové fragmenty na
SD karte, ktoré spôsobujú zlyhanie nahrávania alebo ukladania súboru. Na odstránenie tohto
problému, jednoducho zálohujte dáta na externú pamäť a formátujte SD kartu.
34
POZNÁMKY TÝKAJÚCE SA ZÁRUKY
Videokamera F-60 je vybavená nabíjateľnou lítium-polymérovou batériou. Na zníženie rizika vzniku
požiaru, sa prosím vyhnite nepovolenej manipulácii, pádu alebo kontaktu zariadenia s vodou alebo
ohňom.
Na zabránenie poranenia osôb, úrazu elektrickým prúdom, vzniku požiaru alebo poškodenia niektorej
z častí tohto produktu, dodržiavajte prosím nasledujúce opatrenia:
- Neponárajte tento produkt do vody bez jeho vodotesného puzdra
Osobná bezpečnosť
Nerozoberajte, neopravujte, nevymieňajte ani neupravujte žiadnu časť O-krúžku na tomto produkte.
Nedotýkajte produktu kovovými predmetmi alebo chemikáliami.
Akékoľvek nedodržanie toho, čo je uvedené vyššie, môže viesť k vzniku rizika pre vás akom aj iné
osoby.
V prípade nefunkčnosti tohto produktu, kontaktujte prosím kvalifikovaný technický servis alebo
dodávateľa.
Technická podpora
Na tento produkt je poskytovaná záruka v súlade s platnou legislatívou a preto prosím kontaktujte
vášho predajcu v prípade potreby technickej pomoci a/alebo záručného servisu.
Inštalácia a výmena batérií
Výrobok obsahuje batériu, ktorá by mohla byť vymenená v priebehu životnosti samotného výrobku.
Na konci životnosti batérií obsiahnutých v tomto výrobku, musia byť tieto batérie likvidované oddelene.
Vyhoďte ich do príslušných nádob, určených na likvidáciu batérií.
Zber a recyklácia batérií prispieva k ochrane životného prostredia a k udržiavaniu materiálnych
zdrojov, čo umožňuje taktiež využívanie cenných materiálov.
INFORMÁCIA PRE POUŽÍVATEĽOV
Tento produkt spĺňa nariadenia smernice 1999/5/EC. Vyhlásenie o zhode je k dispozícii v kompletnej
forme u Hellatron spa Via Sant‘Antonio 8/10 20020 Lainate (MI).
Odložte si obal pre budúce použitie.
Dovozca do SR: DSI Slovakia, spol. s.r.o.,
Južná trieda 117, 040 01 Košice
Servisné stredisko: DSI Slovakia, spol. s.r.o.,
Južná trieda 117, 040 01 Košice
35
Informácie o likvidácii opotrebovaného elektrického zariadenia
(súkromné domácnosti)
Tento symbol na produktoch a/alebo na priložených dokumentoch znamená, že sa pri likvidácii nesmú
elektrické a elektronické zariadenia miešať so všeobecným domácim odpadom.
V záujme správneho obhospodarovania, obnovy a recyklácie odvezte, prosím, tieto produkty na
určené zberné miesta, kde budú prijaté bez poplatku. V niektorých krajinách je možné tieto produkty
vrátiť priamo miestnemu maloobchodu v prípade, ak si objednáte podobný nový výrobok.
Správna likvidácia týchto produktov pomôže ušetriť hodnotné zdroje a zabrániť možným negatívnym
vplyvom na ľudské zdravie a prostredie, ktoré môžu inak vzniknúť v dôsledku nesprávneho
zaobchádzania s odpadom. Bližšie informácie o najbližšom zbernom mieste získate na miestnom
úrade.
V prípade nesprávnej likvidácie odpadu môžu byť uplatnené pokuty v súlade s platnou legislatívou.
Pre právnické osoby v Európskej únii
Ak potrebujete zlikvidovať opotrebované elektrické a elektronické zariadenia, bližšie informácie získate
od svojho miestneho predajcu alebo dodávateľa.
Informácie o likvidácii v krajinách mimo Európskej únie
Tento symbol je platný len v Európskej únii. Ak si želáte zlikvidovať toto zariadenie, obráťte sa na
miestny úrad alebo predajcu a poinformujte sa o správnom spôsobe likvidácie tohto typu odpadu.
F-60/F-60 MM93
NÁVOD K POUŽITÍ
1
OBSAH
ÚVOD .................................................................................................................................... 4
PŘEDBĚŽNÁ OPATŘENÍ ....................................................................................................... 4
POPIS ..................................................................................................................................... 4
TECHNICKÉ ÚDAJE ................................................................................................................ 5
POPIS JEDNOTLIVÝCH ČÁSTÍ ........................................................................................... 6
PROVOZNÍ POKYNY ............................................................................................................. 7
INSTALACE KAMERY F-60 ....................................................................................................... 7
INSTALACE DÁLKOVÉHO OVLÁDÁNÍ ..................................................................................... 7
ZOBRAZENÍ NA DISPLEJI ................................................................................................... 8
SYMBOLY NA LCD DISPLEJI ................................................................................................. 8
SYMBOLY NA TFT DISPLEJI .................................................................................................... 9
SYMBOLY TLAČÍTEK .............................................................................................................. 9
NASTAVENÍ PARAMETRŮ VIDEOKAMERY ...................................................................... 10
VIDEO NEBO AUDIO REŽIM ............................................................................................... 10
NASTAVENÍ VIDEO ROZLIŠENÍ .......................................................................................... 10
NASTAVENÍ ÚHLU POHLEDU ............................................................................................... 11
BITOVÁ RYCHLOST .............................................................................................................. 11
SYNCHRONIZACE LASERU .................................................................................................... 11
PREVIDEO ............................................................................................................................. 12
TIME LAPSE ......................................................................................................................... 12
AUTOMATICKÉ SPUŠTĚNÍ VIDEA ...................................................................................... 13
180° OTOČENÍ ..................................................................................................................... 13
ZOBRAZENÍ DATA/ČASU .................................................................................................... 13
POZNÁMKY TÝKAJÍCÍ SE VIDEOKAMERY ........................................................................... 14
NASTAVENÍ PARAMETRŮ FOTOAPARÁTU ...................................................................... 15
ROZLIŠENÍ FOTOGRAFIE .................................................................................................... 15
ZÁZNAM JEDNOHO SNÍMKU ............................................................................................... 15
RYCHLÉ SNÍMÁNÍ ................................................................................................................. 15
SEKVENČNÍ SNÍMÁNÍ ......................................................................................................... 16
SAMOSPOUŠŤ ..................................................................................................................... 16
ZOBRAZENÍ DATA A ČASU .................................................................................................. 17
POZNÁMKY TÝKAJÍCÍ SE FOTOAPARÁTU ......................................................................... 17
PARAMETRY SYSTÉMOVÝCH NASTAVENÍ ...................................................................... 18
ZVUKOVÝ SIGNÁL .............................................................................................................. 18
STAVOVÝ INDIKÁTOR ......................................................................................................... 18
ZOBRAZENÍ SYMBOLŮ ......................................................................................................... 18
UKLÁDÁNÍ VIDEA ................................................................................................................. 19
AUTOMATICKÉ PŘEPNUTÍ DO POHOTOVOSTNÍHO REŽIMU ............................................. 19
TV VÝSTUP ............................................................................................................................. 20
ČERNÁ SKŘÍŇKA VOZIDLA ................................................................................................. 20
KONTRAST ............................................................................................................................. 21
ISO CITLIVOST ........................................................................................................................ 21
EXPOZICE ............................................................................................................................. 21
JAZYK .................................................................................................................................... 22
DATUM/ČAS .......................................................................................................................... 22
FORMÁTOVÁNÍ .................................................................................................................... 23
2
OBNOVENÍ POČÁTEČNÍCH VÝROBNÍCH NASTAVENÍ ....................................................... 23
POČÁTEČNÍ KROKY ......................................................................................................... 24
POUŽITÍ VIDEOKAMERY ................................................................................................... 24
NAHRÁVÁNÍ VIDEA .............................................................................................................. 24
FOTOGRAFOVÁNÍ ................................................................................................................... 25
NAHRÁVÁNÍ AUDIO SOUBORU .......................................................................................... 25
PŘEHRÁVÁNÍ SOUBORŮ .................................................................................................... 26
PŘEHRÁVÁNÍ VIDEO SOUBORU .......................................................................................... 26
PŘEHRÁVÁNÍ FOTO SOUBORU .......................................................................................... 27
PŘEHRÁVÁNÍ AUDIO SOUBORU .......................................................................................... 27
SMAZÁNÍ, OCHRANA A AUTOMATICKÉ PŘEHRÁVÁNÍ SOUBORU ................................. 28
POUŽITÍ DÁLKOVÉHO OVLÁDÁNÍ .................................................................................... 29
SPÁROVÁNÍ DÁLKOVÉHO OVLÁDÁNÍ S KAMEROU ........................................................ 29
VÝSTUPNÍ ROZHRANÍ ......................................................................................................... 30
VIDEO AV VÝSTUP .............................................................................................................. 30
HDMI VIDEO VÝSTUP ......................................................................................................... 30
USB ROZHRANÍ .................................................................................................................... 30
INSTALACE A POUŽITÍ ZÁLOŽNÍ BATERIE .................................................................... 31
INSTALACE BATERIE .............................................................................................................. 31
KONTROLA ÚROVNĚ BATERIE .......................................................................................... 31
NABÍJENÍ BATERIE ................................................................................................................. 31
DODÁVANÉ POLOŽKY ......................................................................................................... 32
TECHNICKÉ ÚDAJE ......................................................................................................... 33
PŘEDBĚŽNÁ OPATŘENÍ ................................................................................................... 34
OPATŘENÍ PRO POUŽITÍ VODOTĚSNÉHO POUZDRA ....................................................... 34
OPATŘENÍ PRO POUŽITÍ 3M OBOUSTRANNÉ PĚNOVÉ PÁSKY ..................................... 34
POZNÁMKY TÝKAJÍCÍ SE ZÁRUKY ................................................................................... 35
3
ÚVOD
Děkujeme vám za volbu F-60, digitální kamery s vysokým rozlišením. Tato kamera se snadno používá,
kompaktní a s integrovaným designem.
Díky jejímu vysokému rozlišením a technologii dynamického záznamu obrazu může tato kamera
nahrávat vaše denní aktivity kdykoliv a kdekoliv, takže si budete moct uložit vaše zážitky a sdílet je s
vaší rodinou a přáteli.
Tento návod k použití vám jasně opíše způsob použití a instalace této videokamery, nabízejíc
podrobní informace i technické parametry zařízení.
Přečtěte si prosím pozorně tento návod k použití před použitím zařízení a doložte si jej pro případné
použití v budoucnosti.
PŘEDBĚŽNÁ OPATŘENÍ
Při používání F-60 prosím dodržujte následující body:
• Kameru nevystavujte nárazům, otřesům ani pádům.
• Udržujte toto zařízení co nejdál od jakéhokoliv zdroje elektromagnetického záření, jako jsou
například magnety nebo elektromotory, nebo od jakýchkoliv objektů vyzařujících silné rádiové
vlny, jako jsou například antény. Silná magnetická pole mohou způsobit nefunkčnost kamery nebo
poškození obrazu a zvuku.
• Nevystavujte kameru vysokým teplotám nebo přímému slunečnímu záření.
• Uchovávejte paměťovou kartu co nedál od elektromagnetických zdrojů, jako jsou TV, reproduktory
nebo magnety. Neumisťujte kartu na žádné místo s případnou statickou elektřinou, neboť by mohlo
dojít ke ztrátě uložených dat.
• Pokud se zařízení přehřívá, vychází z něj kouř nebo zápach během nabíjení, ihned jej prosím
odpojte od zdroje elektrické energie.
• Uchovávejte kameru mimo dosah dětí v průběhu její nabíjení, protože přívodní kabel může
způsobit náhodné udušení nebo úraz elektrickým proudem.
• Kameru odložte na chladném, suchém místě bez prachu.
POPIS
F-60 je kompaktní digitální kamera vysoké úrovně k profesionálnímu použití, se schopností provádět
následující funkce:
• Digitální snímky ve vysokém rozlišení (HD)
• Funkce ukládání hlasových dat
• Reální zobrazení obrazu
• Funkce vyvolání nahraného videa
• Funkce vyvolání foto souborů
• Zobrazení času
• Indikátor laseru
• Bezdrátové dálkové ovládání
• 10X digitální přiblížení
• Připojení externího mikrofonu pro speciální použití
• 2.0 USB vysoce rychlostní přenos dat
• USB kabel pro nabíjení baterie
• Všechny doplňky jsou dostupné pro usnadnění záznamu na jakémkoliv místě a kdykoliv.
Doplněním o jeho příslušenství je tento produkt výsledkem několika patentovaných technologií
a může být použitý k nahrávání čehokoliv, kdykoliv a kdekoliv.
4
TECHNICKÉ ÚDAJE
Kamera F-60 má následující technické údaje:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
175° ultra širokoúhlý objektiv f/2.8.
HD objektov, podporující nahrávání videa v 1080p, 1080i, 960p, 720p a 480p
Funkce záznamu fotografií s 16 megapixely, podporující maximální rozlišení 4608 x 3456.
10X digitální zoom.
Rychlé snímání pro záznam až 10 fotografií za sekundu.
Různé režimy snímání: jeden záběr, sekvenční snímání a samospoušť.
Funkce dlouhodobého záznamu hlasu.
Vestavěná černá skříňka vozidla pro nepřetržité nahrávání v reálném čase během jízdy.
Funkce dálkového ovládání.
Funkce 180° otočení fotografie.
Možnost připojení k externí obrazovce pro zobrazení videa a prohlížení snímků.
Lepší video efekty v režimech více video výstupů (PAL systém):
• 1080i (1920x1080) 50 snímků/sekundu
• 1080p (1920x1080) 25 snímků/sekundu
• WVGA (848x480) 100 snímků/sekundu
• WVGA (848x480) 50 snímků/sekundu.
Zobrazení úrovně baterie a detekce volného místa na paměťové kartě
Podpora micro SD do kapacity až 64 GB.
Dynamické vysoce rychlostní video nahrávání, s rychlou reakcí na světlo a stín prostředí.
Tři režimy na detekci světla, na splnění všech požadavků na expozici v jakýchkoliv situacích.
Režim nočního snímání s vylepšením kontrastu a ISO, co zkvalitňuje jas a ostrost nočních záběrů.
Kompaktní a moderní design.
HDMI a AV výstup pro snadné připojení k monitoru nebo TV na vyvolání nahraných souborů.
Záznam MOV video souborů, připravených na přímé vyvolání na PC nebo pro nahrání na webové
stránky na sdílení videí.
Vysoká věrnost barev pro jasnější a mnohem přirozenější video záběry.
Nahrávání videa, pozastavené a snímání fotografií pomocí bezdrátového dálkového ovládání s s
jedinečným spárovacím kódem, který zabrání rušením s jinými zařízeními.
Přehrávání, smazání souboru a jiné funkce na lokální videokameře.
Rychlý posun obrazu směrem vpřed a vzad, s rychlostí 1/4X, 1/2X, 2X, 4X, 8x a 16X.
Nastavení RTC času a časového překrytí.
Kompatibilita USB 2.0.
Vestavěný mikrofon pro vysoce kvalitní nahrávání.
Podpora připojení k externímu mikrofonu (jen pro speciální účely)
Několik typů příslušenství pro sportovní nahrávání.
Funkce odolnosti vůči nárazům na odolání mírným pádům a nárazům.
Vodotěsné pouzdro IP68, s odolností do hloubky až 100 metrů, se dvěma různými kryty.
Automatický pohotovostní režim pro úsporu energie a ochranu audio/video dat.
5
POPIS JEDNOTLIVÝCH ČÁSTÍ
1. TFT
2. Tlačítko Menu
3. Tlačítko nahoru
4. Tlačítko vlevo
5. Tlačítko dolů
6. Tlačítko přehrávání
7. Tlačítko OK
8. Tlačítko uzamčení TFT displeje
9. Otvor na poutko na zápěstí
10. Bzučák
11. Otvor pro SD kartu
12. Tlačítko vpravo
13. AV výstup/Audio vstup
14. Tlačítko „Nahrávání“
6
15. Video/Audio indikátor (zelený)
16. Přepínač napájení
17. Mikrofon
18. Indikátor provozu a nabíjení (červený)
19. LCD segmentový displej
20. Tlačítko „Fotografování“
21. Tlačítko zastavení
22. Objektiv
23. Video/Photo indikátor (zelený)
24. Laserový indikátor
25. HDMI výstup
26. USB výstupní rozhraní
27. Závit pro upevnění
PROVOZNÍ POKYNY
INSTALACE KAMERY F-60
Kameru F-60 můžete používat ručně nebo pomocí jeho hand-free příslušenství. Můžete ji instalovat
kdekoliv budete chtít nebo po vybavení vodotěsným pouzdrem ji můžete ponořit do vody pro
uskutečnění vašich záběrů pod vodní hladinou.
1. Připojení TFT displeje ke kameře.
TFT displej
Kamera
Montáž TFT displeje
2. Vložení videokamery F-60 do vodotěsného pouzdra
Pouzdro videokamery
Vložte videokameru do pouzdra
K odpojení TFT displeje stiskněte tlačítko PUSH a následně jej odpojte.
INSTALACE DÁLKOVÉHO OVLÁDÁNÍ
Videokamera F-60 je vybavena nezávislým dálkovým ovládáním, který lze umístit na různá místa, v
závislosti na příslušenství.
1. Suchý zip
2. Zadní spona
3. Popruh (volitelné)
7
ZOBRAZENÍ NA DISPLEJI
Před používáním zařízení proveďte následující kroky:
Zapněte napájení videokamery F-60 a zkontrolujte úroveň baterie.
Zapněte přepínač napájení na spuštění systému.
Když se rozsvítí červený LED indikátor, zobrazí se příslušné symboly na LCD displeji a systém se
přepne do stavu náhledu.
Na LCD segmentovém displeji v horní části můžete najít následující informace:
SYMBOLY NA LCD DISPLEJI
000:22
Režim nahrávání videa
Zobrazený v levém horním rohu, indikuje režim
nahrávání videa.
Režim nahrávání zvuku
Zobrazený v levém horním rohu, indikuje režim
nahrávání zvuku.
Režim fotografování
Zobrazený v horní části uprostřed, indikuje
fotografování.
Symbol napájení
Zobrazený v levém horním rohu, indikuje to, že
kamera je zapnutá. Pokud symbol zmizí, kamera
je vypnutá nebo v pohotovostním režimu.
Délka záznamu videa
Zobrazená ve střední části, indikuje délku
aktuálního záznamu videa. Čas je zobrazený
synchronně s časem na TFT displeji.
Indikace kapacity baterie
Zobrazená v levém spodním rohu, indikuje
úroveň baterie.
Režim USB připojení
Zobrazený ve spodní části uprostřed, indikuje
zda byla videokamera připojena k PC. Současně
bude pomalu blikat zelený indikátor.
Indikátor kapacity TF karty
Zobrazený v pravém spodním rohu, indikuje
dostupné volné místo paměti. Pokud je TF karta
plná, začne blikat zelený indikátor.
Současně můžete najít následující symboly aj na TFT displeji: některé jsou identické se symboly
popsanými výše, některé jsou mnohem podrobnější.
8
SYMBOLY NA TFT DISPLEJI
Režim nahrávání videa
Zobrazený v levém horním rohu indikuje režim
nahrávání videa.
Režim nahrávání zvuku
Zobrazený na celém TFT displeji v průběhu
registrace.
Režim fotografování
Zobrazený v horní části uprostřed v průběhu
fotografování.
Symbol napájení
Zobrazený v levém horním rohu, indikuje úroveň
baterie.
Video rozlišení
Zobrazený v levém spodním rohu, indikuje
rozlišení aktivní v dané chvíli.
Indikátor volného místa paměti
Zobrazený v pravém spodním rohu, indikuje
dostupné volné místo na paměťové kartě.
SYMBOLY TLAČÍTEK
Tlačítko
Popis
Stručný opis
Napájení
ON/OFF
Nahrávání
REC
Tlačítko závěrky
Zastavení nahrávání
STOP
Navigační tlačítka
NAVIGATOR
Tlačítko menu
MENU
Tlačítko zpět
BACK
9
NASTAVENÍ PARAMETRŮ VIDEOKAMERY
VIDEO NEBO AUDIO REŽIM
Umožňuje vám zvolit režim použování F-60.
1. Stiskněte tlačítko
.
2. Zvolte počáteční režim
REC MODE VIDEO
3. Stisknutím
4. Tlačítky
potvrďte.
a
upravte volbu a stisknutím
potvrďte.
Volby jsou:
• Video, Audio
NASTAVENÍ VIDEO ROZLIŠENÍ
Umožňuje vám zvolit požadované rozlišení pro video nahrávání.
2. Tlačítky
a zvolíte
a
dosáhnete druhou položku.
1280X720P 25F 16:9 (příklad)
3. Stisknutím
potvrďte.
4. Zvolte požadovanou položku a stisknutím tlačítka
potvrďte.
Možnosti volby video rozlišení jsou následující:
Rozlišení
NTSC snímků za s.
PAL snímků za s.
Rozlišení displeje
1080p
30
25
1920X1080p 16:9
1080i
50
60
1920X1080i 16:9
980
30
25
1280X960p 4:3
1280
60
50
1280X720p 16:9
1280
30
25
1280X720p 16:9
848
120
100
848X480p 16:9
848
60
50
848X480p 16:9
10
NASTAVENÍ ÚHLU POHLEDU
Umožňuje vám nastavit 3 typy pohledů z různých úhlů.
2. Tlačítky
a
a zvolíte
dosáhnete třetí položku.
VIEW ANGLE : BROAD (příklad)
3. Stisknutím tlačítka
potvrďte.
potvrďte.
Možnosti volby video pohledu jsou:
Broad (široký), medium (střední), narrow (úzký)
Tato funkce je dostupná jen u HD video nahrávání v 1080p nebo 1080i foto režimu
BITOVÁ RYCHLOST
Umožňuje vám změnit počet nahraných snímků za každou sekundu nahrávání.
2. Tlačítky
a
a zvolíte
dosáhnete čtvrtou položku.
BIT RATE: HIGH (příklad)
potvrďte.
potvrďte.
Možnosti volby bitové rychlosti jsou:
normal (standardní), high (vysoká)
Čím je vyšší zvolený parametr, tím čistější je obraz, no současně se zvyšuje velikost souboru.
SYNCHRONIZACE LASERU
Umožňuje vám aktivovat/deaktivovat laserový indikátor.
2. Tlačítky
a
a zvolíte
dosáhnete pátou položku.
LASER VIDEO SYNC: OFF
11
3. Stisknutím
potvrďte.
potvrďte.
Možnosti volby jsou:
PREVIDEO
Pokud je tento režim zapnutý, videokamera předem nahraje 5 sekund před zahájením videa.
Zaznamenané video začne 5 sekund předtím, než jste stiskli tlačítko nahrávání.
2. Tlačítky
a
a zvolíte
dosáhnete šestou položku.
PRE VIDEO:OFF
pro potvrzení.
potvrďte.
TIME LAPSE
Umožňuje vám nastavit čas uplynutý mezi různými snímky v průběhu video nahrávání.
a zvolíte
2. Stisknutím tlačítek
a
dosáhnete položku.
TIME LAPSE: OFF
potvrďte.
ji potvrďte.
Možnosti volby v sekundách jsou:
• 0.5, 1, 2, 5, 10, 30, off (vyp.)
Výslední video bude více nebo méně zrychlené video, v závislosti na použitém parametru nastavení.
Standardní video má reprodukci 30 nebo 60 snímků za sekundu.
Pokud nastavíte tento parametr na 2 sekundy, výsledek je 30 snímků v jedné minutě záznamu.
Předpokládejte zobrazení při 30 snímkách za sekundu, kde konečné video bude trvat jednu sekundu;
jedna hodina videa bude trvat přibližně 60 sekund v režimu přehrávání.
Samozřejmě, že v tomto režimu musí být kamera pevně upevněná na stativu nebo podpěře.
12
Poznámka: tato funkce je nejčastěji použita na zobrazení dlouhých událostí v rychlém sledu
(kvitnoucí květ, vycházející slunce, pohybující se mraky, apod.)
AUTOMATICKÉ SPUŠTĚNÍ VIDEA
Umožňuje aktivovat odpočítávání pro spuštění nahraného video souboru.
a zvolíte
a
dosáhnete sedmou položku.
VIDEO AUTO : OFF
3. Stiskněte
pro potvrzení.
4. Zvolte požadovanou položku a stisknutím
potvrďte.
• 5, 10, 20, off (vyp.)
180° OTOČENÍ
Tato funkce otáčí zobrazení a menu kamery o 180°.
2. Stisknutím
a zvolíte
a
dosáhnete osmou položku.
180° ROTATION : OFF
potvrďte.
potvrďte.
Tato funkce není dostupná u video nahrávání v režimu WVGA/100fps a WVGA/120fps.
ZOBRAZENÍ DATA/ČASU
Tato funkce automaticky nahrává datum a čas v průběhu video nahrávání a zobrazí je pravém
spodním rohu displeje.
a zvolíte
2. Pomocí tlačítek
a
dosáhnete devátou položku.
DISPLAY DATE / TIME : OFF
13
potvrďte.
4. Zvolte požadovanou položku a stiskněte
pro potvrzení.
POZNÁMKY TÝKAJÍCÍ SE VIDEOKAMERY
• V režimu nahrávání stiskněte jednou tlačítka nahrávání pro jeho spuštění. Délka trvání nahrávání
zvuku se zobrazí v pravém horním rohu TFT displeje a zelený indikátor začne pomalu blikat.
Stiskněte tlačítko zastavení pro zastavení a uložení nahraného audio souboru. U tohoto způsobu
činnosti, zelený indikátor zhasne a červený indikátor zůstane svítit (tyto operace jsou zobrazené na
LCD displeji) a videokamera je v režimu záznamu zvuku.
• V průběhu nahrávání zvuku, bude videokamera reagovat jen na tlačítko zastavení a tlačítko vypnutí
napájení.
• Když je zapnutá funkce laser SYNC video, ikona laseru se zobrazí v levém horním rohu obrazovky
náhledu, což indikuje, že videokamera je v režimu nahrávání. Laser se zapne při spuštění video
nahrávání a vypne se při zastavení video nahrávání.
Přiblížení není nutné v režimu video nahrávání WVGA/100fps a WVGA/120fps.
14
NASTAVENÍ PARAMETRŮ FOTOAPARÁTU
ROZLIŠENÍ FOTOGRAFIE
2. Stiskněte
.
na přechod menu nastavení až k
3. Tlačítky
a
.
dosáhnete první položku.
12M 3840X2880 4:3 (příklad)
4. Stiskněte
pro potvrzení.
pro potvrzení.
8M, 12M, 16M
ZÁZNAM JEDNOHO SNÍMKU
Tato funkce umožňuje tomuto zařízení zaznamenat jeden snímek nebo automaticky aktivovat funkci v
následujícím menu (rychlé snímání), pokud je vypnutá.
2. Stiskněte
3. Tlačítky
.
a
.
SINGLE SHOT : OFF
4. Stiskněte
pro potvrzení.
pro potvrzení.
RYCHLÉ SNÍMÁNÍ
Volbou této funkce zaznamená zařízení v průběhu jedné sekundy zvolený počet fotografií.
2. Stiskněte
.
.
15
3. Stisknutím
a
FAST SHOT : OFF
4. Stiskněte
pro potvrzení.
pro potvrzení.
• 3, 6, 10, off (vyp.)
Pokud je položka SINGLE SHOT zapnutá, tato funkce se automaticky vypne.
SEKVENČNÍ SNÍMÁNÍ
Pomocí této funkce budou obrázky zaznamenané v předem definovaných a nastavitelných
intervalech.
2. Stiskněte
.
3. Stisknutím
a
.
CONTINUOUS CAPTURE : OFF
4. Stiskněte
pro potvrzení.
pro potvrzení.
• 60, 30, 20, 10, 5, 3, 2, 1, 0.5, off (vyp.)
V tomto režimu musí být samozřejmě zařízení připevněné na stativu nebo podpěře.
Sekvenční záznam se zastaví jen při stisknutí tlačítka zastavení, při zaplnění paměti nebo vybití
baterie.
Poznámka: Tato funkce je na první pohled podobná funkci „time lapse“ v parametrech
nastavení kamery; no tímto způsobem nebude zobrazené žádné video, ale sekvence snímků,
které musí být později přetvořeny na video prostřednictvím speciálních programů.
SAMOSPOUŠŤ
Tato funkce umožňuje nastavení požadovaného času pro samospoušť.
2. Stiskněte
16
.
.
3. Stisknutím
a
SELF TIMER : OFF
4. Stiskněte
pro potvrzení.
5. Zvolte požadovanou položku a stiskněte tlačítko
pro potvrzení.
• 3, 5, 10, off (vyp.)
Stiskněte tlačítko
na spuštění odpočítávání časovače. Indikátor samospouště bude blikat
a zařízení zaznamená snímek.
Na deaktivace funkce samospouště, pokračujte podle popisu uvedeného výše a zvolte
možnost OFF; v opačném případě bude zachována funkce samospouště.
ZOBRAZENÍ DATA A ČASU
Aktivací této funkce zařízení automaticky zaznamená datum a čas v průběhu záznamu a zobrazí je v
levém spodním rohu obrázku.
2. Stiskněte
3. Tlačítky
.
a
.
DISPLAY DATE/TIME : OFF
4. Stiskněte
pro potvrzení.
pro potvrzení.
Funkce zobrazení času není dostupná pro snímání fotografií v režimu 1080i, WVGA/100fps a
WVGA/120fps.
POZNÁMKY TÝKAJÍCÍ SE FOTOAPARÁTU
• Funkce načasovaného snímání a jiné funkce snímání nelze aktivovat současně. Vypněte funkci
načasovaného snímání k obnovení dalších funkcí snímání. V opačném případě selže zařízení v
režimu časového snímání.
• V režimu záznamu jednoho snímku bude parametr automatického sekvenčního snímání
automaticky nastaven na OFF.
17
PARAMETRY SYSTÉMOVÝCH NASTAVENÍ
ZVUKOVÝ SIGNÁL
Nastavte tuto funkci na aktivaci zvukového signálu.
2. Stiskněte
.
3. Stisknutím
a
.
dosáhnete první položku.
WARNING TONE :OFF
4. Stiskněte
pro potvrzení.
pro potvrzení.
STAVOVÝ INDIKÁTOR
Umožňuje vám deaktivovat fungování čelního LED displeje.
2. Stiskněte
.
3. Stisknutím
a
.
STATUS INDICATOR : OFF
4. Stiskněte
pro potvrzení.
pro potvrzení.
ZOBRAZENÍ SYMBOLŮ
V režimu náhledu vám tato možnost umožňuje zobrazit nebo ukrýt stavové symboly, které jsou v
rámečku TFT displeje.
2. Stiskněte
18
.
.
3. Stisknutím
a
DISPLAY SYMBOLS
4. Stiskněte
pro potvrzení.
pro potvrzení.
UKLÁDÁNÍ VIDEA
Umožňuje vám automaticky uložit video záznam.
2. Stiskněte
.
3. Stisknutím
a
.
VIDEO LOOP:OFF
4. Stiskněte
pro potvrzení.
pro potvrzení.
Pokud je tato funkce zapnutá, systém každých 15 minut automaticky uloží zaznamenaný
soubor; pokud je vypnutá, uložení bude uskutečněné každých 30 minut.
AUTOMATICKÉ PŘEPNUTÍ DO POHOTOVOSTNÍHO REŽIMU
Umožňuje automatické vypnutí displeje videokamery.
2. Stiskněte
.
3. Stisknutím
a
.
AUTO STANDBY : OFF
4. Stiskněte
pro potvrzení.
pro potvrzení.
19
• 10, 5, 2, off (vyp.)
Pokud není na zařízení prováděna žádná operace, systém spustí odpočítávání času. Když
uplyne nastavená doba, videokamera se přepne do pohotovostního režimu. V případě, že
mezitím uskutečníte jakoukoliv operaci, systém restartuje čas odpočítávání.
TV VÝSTUP
Slouží k nastavení výstupního formátu pro TV připojení.
2. Stiskněte
.
3. Stisknutím
a
.
TV OUTPUT : NTSC (příklad)
4. Stiskněte
pro potvrzení.
pro potvrzení.
• NTSC, PAL
ČERNÁ SKŘÍŇKA VOZIDLA
Praktická funkce pro samostatní použití videokamery.
2. Stiskněte
.
3. Stisknutím
a
.
VEHICLE BLACK BOX: : OFF
4. Stiskněte
pro potvrzení.
pro potvrzení.
Pokud je tento parametr zapnutý, videokamera spustí video nahrávání, když zaznamená otřesy
nebo když se začne vozidlo pohybovat. Pokud se kamera nepohne nebo pokud se vozidlo
zastaví, v průběhu přibližně 3 minut se video nahrávání zastaví.
20
KONTRAST
Umožňuje vám upravit funkci nastavení kontrastu.
2. Stiskněte
.
3. Stisknutím
a
.
dosáhnete sedmou položku.
CONTRAST : STANDARD (příklad)
4. Stiskněte
pro potvrzení.
pro potvrzení.
• Standard (standardní), Enhanced (zvýšený)
ISO CITLIVOST
Umožňuje upravit citlivost videokamery na světlo.
2. Stiskněte
3. Tlačítky
.
a
.
dosáhnete osmou položku.
ISO SENSITIVITY: AUTO
4. Stiskněte
pro potvrzení.
pro potvrzení.
• Auto (automatické), Low light (nízka svetelnosť)
EXPOZICE
Umožňuje volbu způsobu měření expozice.
2. Stiskněte
3. Stisknutím
.
a
.
dosáhnete devátou položku.
EXPOSURE: AVERAGE (příklad)
21
4. Stiskněte
pro potvrzení.
pro potvrzení.
• Average, central area, central spot
Average: zabezpečuje všeobecný účinek expozice.
Central Area: nastavte tento parametr za účelem zlepšení centrální tmavé oblasti, v případě že je
centrální oblast tmavá, no obklopující oblast je světlá.
Central Spot: naopak, pokud je centrální oblast světlá a obklopující oblast tmavá, použijte toto
nastavení za účelem zlepšení obrazu ve vnější tmavé oblasti.
JAZYK
2. Stiskněte
.
3. Stisknutím
a
.
dosáhnete desátou položku.
LANGUAGE
4. Stiskněte
pro potvrzení.
pro potvrzení.
• English (angličtina), Italian (italština), Portuguese (portugalština), Spanish (španělština), French
(francouzština), German (němčina), Greek (řečtina)
DATUM/ČAS
Tato možnost vám umožňuje upravit datum a čas.
2. Stiskněte
.
3. Stisknutím
a
dosáhnete jedenáctou položku.
DATE/TIME
4. Stiskněte
pro potvrzení.
5. Pomocí tlačítka
22
a
upravte hodnoty.
.
6. Pomocí tlačítka
7. Stiskněte
a
se přesunete od jedné položky k druhé.
pro potvrzení.
FORMÁTOVÁNÍ
Tato možnost vám umožňuje formátovat externí paměťovou kartu.
2. Stiskněte
.
3. Stisknutím
a
.
dosáhnete dvanáctou položku.
FORMAT
4. Stiskněte
pro potvrzení.
proveďte potvrzení.
pro potvrzení a v případě jakýchkoliv požadavků opět
OBNOVENÍ POČÁTEČNÍCH VÝROBNÍCH NASTAVENÍ
Tato funkce obnovuje všechny parametry na výrobní nastavení.
2. Stiskněte
3. Stisknutím
.
a
.
dosáhnete třináctou položku.
RECOVER FACTORY SETTING
4. Stiskněte
pro potvrzení.
proveďte potvrzení.
pro potvrzení a v případě jakýchkoliv požadavků opět
POZOR!
Tato činnost obnovuje standardní nastavení v angličtině.
23
POČÁTEČNÍ KROKY
Před použitím vaší videokamery F-60:
• Ujistěte se, zda je baterii zcela nabitá. Pokud je úroveň nabití nízká, nabijte ji pomocí síťového
adaptéru dodávaného v balení nebo pomocí USB kabelu. V průběhu nabíjení bude pomalu blikat
malý červený indikátor. Když je baterie zcela nabitá, červený indikátor zůstane svítit a ikona baterie
se zobrazí na TFT displeji.
• Naformátujte micro SD paměťovou kartu (podle popisu v odseku „Nastavení“)
• Nastavte datum a čas (podle popisu v odseku „Nastavení“)
Nyní můžete pokračovat v nastaveních všech ostatních parametrů vaší F-60, v souladu s vašimi
požadavky.
POUŽITÍ VIDEOKAMERY
NAHRÁVÁNÍ VIDEA
V režimu náhledu stiskněte tlačítko nahrávání
pro spuštění video nahrávání.
Délka trvání video nahrávání se zobrazí v pravé horní části TFT displeje.
Zelený indikátor v horní části kamery bude pomalu blikat.
Délka trvání nahrávání se zobrazí současně na mini LCD displeji i na na TFT displeji.
V průběhu video nahrávání bude videokamera reagovat jen na přiblížení
a oddálení
Jednou stiskněte tlačítko zastavení k zastavení a uložení aktuálně nahraného video souboru.
Videokamera obnoví režim náhledu a délka trvání nahrávky zmizí z LCD segmentového displeje.
Poznámka:
• Napájení vypněte jen po uložení aktuálně nahraného souboru.
• Pokud se v průběhu video nahrávání vybije baterie, systém uloží aktuálně nahraný soubor a
přepne se do pohotovostního režimu, přičemž se na TFT displeji zobrazí výzva „Low Battery“,
dokud se videokamera nevypne.
• Pokud se zaplní Micro SD karta v průběhu video nahrávání, systém uloží aktuálně nahraný
soubor a na TFT displeji se zobrazí zpráva „Card full“. Délka trvání video nahrávání se zastaví
na LCD segmentovém displeji a systém obnoví režim náhledu.
• V režimu opakovaného nahrávání systém automaticky uloží soubor každých 15 minut. (Funkci
opakovaného nahrávání a funkci pro-video nelze aktivovat najednou)
• Pokud máte k dispozici záložní baterii a je plně nabitá, videokamera může nepřetržitě nahrávat
video programy v délce trvání přibližně čtyř hodin a zvukové programy v délce trvání přibližně 7
hodin.
• V režimu WVGA/100 a WVGA/120, nepodporuje videokamera zobrazení času, přiblížení a
širokoúhlé obrazy. V režimu 1080i/50 a 1080i/60 videokamera nepodporuje funkci zobrazení
času.
• V režimu nahrávání zvuku nelze upravit hlasitost stisknutím příslušných tlačítek, kterými je to
naopak možné v průběhu přehrávání.
• Pokud má videokamera TFT displej a je v režimu náhledu, po použití HDMI kabelu na její
připojení k HD zobrazovacímu zařízení, lze provádět základní operace pro videokameru,
přímo na tomto zobrazovacím zařízení. (Tyto základní operace však nelze provést, pokud na
videokameře není dostupný žádný TFT displej)
24
.
FOTOGRAFOVÁNÍ
Ještě před fotografování musí být nastavené určité parametry v souladu s konkrétní situací. Tyto
parametry můžete upravit podle popisu v kapitole „NASTAVENÍ PARAMETRŮ FOTOAPARÁTU“.
Níže uvádíme rychle shrnutí:
Rozlišení:
Můžete nastavit rozlišení pro jakýkoliv z následujících tří režimů:
8M, s rozlišením obrazu 3200 x 2400.
Režim záznamu fotografií (fotografování):
• Single shot „jeden snímek“ (počáteční režim)
V režimu náhledu stiskněte tlačítko fotografování
na záznam snímku, zatímco systém
vygeneruje tón cvaknutí. Zelený indikátor na přední straně videokamery jednou blikne (ikona
fotografování na LCD displeji také jednou blikne) a videokamera obnoví režim náhledu.
• Fast shot „rychlé snímání“
Lze zvolit 3 o/s nebo 6 o/s nebo 10 o/s (obrázků/sekundu).
Jedním stisknutím tlačítka fotografování
zaznamená videokamera F-60 3, 6 nebo 10 snímků
za sekundu.
• Auto cont capture „automatické sekvenční snímání“
Lze zvolit 0.5s, 1s, 2s, 3s, 5s, 10s, 20s, 30s nebo 60 sekund.
Videokamera F-60 zaznamená jeden snímek v každém nastaveném intervalu, dokud nezastavíte
snímání tlačítkem zastavení (STOP).
• Auto shooting „samospoušť“
Lze zvolit 3, 5, 10 sekund.
Videokamera po jednom stisknutí tlačítka fotografování
spustí časovač odpočítávání.
NAHRÁVÁNÍ AUDIO SOUBORU
Ještě před nahráváním audio souboru budete muset nastavit videokameru na nahrávání zvuku.
Nahrávání zvuku deaktivuje video nahrávání. Pokud jej budete chtít aktivovat, otevřete položku
MODES v části „PARAMETRY VIDEOKAMERY“.
Stiskněte tlačítko nahrávání
na spuštění nahrávání zvuku.
Zelený indikátor začne pomalu blikat.
Videokamera zobrazí ikonu nahrávání na TFT displeji a spustí se počítadlo času. Kromě toho bude
délka trvání nahrávání správně zobrazena na LCD displeji.
Stiskněte tlačítko zastavení k zastavení a uložení aktuálně nahraného audio souboru.
V tomto čase zhasne zelený indikátor na přední straně a videokamera obnoví režim náhledu pro
nahrávání zvuku.
Délka trvání nahrávání zmizí z LCD segmentového displeje.
Když je nahrávání zvuku dokončené, stiskněte tlačítko
.
Opět otevřete rozhraní nastavení a stiskněte OK pro zobrazení možnosti Audio. Stiskněte OK k
zobrazení video možností a zvolte Video. Opět stiskněte OK k uzavření rozhraní nastavení.
Videokamera obnoví režim náhledu pro video nahrávání.
25
Poznámka:
Když je nahrávání zvuku kompletní, můžete dvojnásobným stisknutím tlačítka
obnovit režim
video nahrávání.
Tlačítko zastavení
můžete stisknout dvojnásobně, na obnovení režimu nahrávání zvuku.
PŘEHRÁVÁNÍ SOUBORŮ
Můžete zobrazit nahrané audio-video a foto soubory na vaší videokameře F-60.
K zobrazení souboru proveďte níže uvedený proces:
2. Stiskněte
.
na otevření menu na pravé horní straně
a
.
zvolte režim zobrazení souboru.
• Video only (jen video), photo only (jen snímky), video a photo
Počáteční režim je video a photo.
PŘEHRÁVÁNÍ VIDEO SOUBORU
Zobrazte všechny soubory v indexových obrázcích, zvolte požadovaný soubor a stiskněte OK
jeho přehrávání. Během přehrávání video souboru můžete použít následující tlačítka:
Tlačítko
pro
Popis
Zvýšení hlasitosti zvuku.
Snížení hlasitosti zvuku.
Podržíte-li toto tlačítko na 3 sekundy, soubor se bude přehrávat v režimu
zpomaleného přehrávání směrem vpřed. Soubor budete přehrávat v režimu
rychlého přehrávání vpřed, po jednom krátkém stisknutí tohoto tlačítka.
Podržíte-li toto tlačítko na 3 sekundy, soubor se bude přehrávat v režimu
zpomaleného přehrávání směrem vzad. Soubor budete přehrávat v režimu
rychlého přehrávání vzad, po jednom krátkém stisknutí tohoto tlačítka.
Pokud stisknete toto tlačítko, resetujete a přehráváte soubor od začátku.
Opětovným stisknutím tohoto tlačítka se vrátíte do rozhraní přehrávání.
Pokud stisknete toto tlačítko, spustíte nebo pozastavíte přehrávání video souboru.
Funkci rychlého posunu směrem vpřed a vzad můžete nastavit na 2, 4, 8, 16X rychlost. V průběhu
zpomaleného nebo zrychleného přehrávání můžete stisknout OK k obnovení standardní rychlosti.
No podržením tohoto tlačítka na více než 3 sekundy můžete spustit funkci SLOW-MOTION, která
vám umožňuje sledovat video soubory s ½ a ¼ sníženou rychlostí.
26
PŘEHRÁVÁNÍ FOTO SOUBORU
Zobrazte všechny soubory v indexových obrázcích, zvolte požadovaný soubor a stiskněte OK
jeho volbu.
Můžete použít následující tlačítka:
Tlačítko
pro
Popis
Přiblížení obrazu.
V režimu přiblížení se obraz zajistí a když stisknete tlačítko OK, pohybujete se
směrem dolů.
Oddálení obrazu.
V režimu oddálení se obraz zajistí a když stisknete tlačítko OK, pohybujete se
směrem nahoru.
V režimu přiblížení pomocí tohoto tlačítka posouváte obraz vpravo.
V režimu přiblížení pomocí tohoto tlačítka posouváte obraz vlevo.
V režimu přiblížení slouží toto tlačítko k přepínání mezi režimem pohybu po obrazu
a režimem přiblížení.
PŘEHRÁVÁNÍ AUDIO SOUBORU
V seznamu všech audio souborů stiskněte OK
Můžete použít následující tlačítka:
Tlačítko
pro volbu požadovaného souboru.
Popis
Zvýšení hlasitosti zvuku.
Snížení hlasitosti zvuku.
Pokud stisknete toto tlačítko, spustíte nebo pozastavíte přehrávání audio souboru.
V průběhu režimu přehrávání audio souboru jsou všechna ostatní tlačítka nefunkční.
27
SMAZÁNÍ, OCHRANA A AUTOMATICKÉ PŘEHRÁVÁNÍ SOUBORU
V režimu přehrávání můžete smazat, nastavit ochranu a automaticky přehrávat soubor.
Vymazání souboru
Ve video, foto rozhraní nebo video & foto rozhraní můžete vymazat příslušné soubory. Na vymazání
souboru proveďte následující operace: zvolte soubory, které mají být smazány.
.
a
DELETING FILE
3. Stiskněte
pro potvrzení.
a
na posun.
5. Zvolte možnost delete single, pokud chcete smazat jeden soubor (video, obrázek nebo audio)
nebo delete all, chcete-li smazat všechny soubory.
Každá možnost funguje podle režimu zobrazení. V případě více obrazových souboru a jen jednoho
video souboru v režimu videa a foto zobrazení, bude volba „delete all“ dostupná, naopak v režimu
video zobrazení bude dostupná jen volba „delete single“. Vymazat lze jen ty soubory, které nebyly
předtím chráněné.
Uzamčení/odemčení souboru
Ve video, foto rozhraní nebo video & foto rozhraní můžete chránit příslušné soubory.
Za účelem nastavení ochrany souboru pokračuje následujícími kroky: zvolte soubor, který má být
chráněný.
2. Stisknutím
.
a
LOCK FILE
3. Stiskněte
pro potvrzení.
a
na posun.
5. Zvolte možnost lock single, chcete-li chránit jeden soubor, nebo lock all, pokud chcete chránit
všechny současné soubory.
Přesně opačná operace se uskuteční při použití možnosti unlock single a unlock all.
Poznámka: Šedá ikona
uzamčeného souboru se zobrazí v levém spodním rohu rozhraní
náhledu. Po odemčení není soubor chráněný a modrá ikona
se zobrazí v levém spodním rohu
rozhraní náhledu. Uzamčený soubor nelze zrušit, no lze to provést v průběhu operace formátování.
28
POUŽITÍ DÁLKOVÉHO OVLÁDÁNÍ
Videokamera F-60 je vybavena dálkovým ovládáním, které slouží na video nahrávání, fotografování,
pozastavení a spuštění/zastavení funkce laseru.
Dálkové ovládání má tři funkční tlačítka a jeden červený indikátor, který bliká v případě stisknutí
tlačítka.
Tlačítko spuštění videokamery
Tlačítko spuštění fotoaparátu
Tlačítko zastavení
SPÁROVÁNÍ DÁLKOVÉHO OVLÁDÁNÍ S KAMEROU
Pro sladění funkcí dálkového ovládání s touto videokamerou F-60 proveďte následující kroky:
s videokamerou v režimu vypnutí napájení.
2. Přepněte přepínač napájení
3. Uvolněte tlačítko
dálkovém ovládání.
do polohy ON.
a v průběhu 5 sekund stiskněte současně tlačítko
a
na
Po úspěšném párování videokamera F-60 dvakrát zatiká.
• Pro kontrolu úspěšného spárování zkuste spustit videokameru pomocí dálkového ovládání.
Funkce zahrnují spuštění/zastavení video nahrávání, fotografování, přepnutí z pohotovostního
režimu a zapnutí-vypnutí laserového indikátoru.
Při každé operaci kamera jednou zatiká.
• Když použijete dálkové ovládání na zastavení nahrávání videa nebo na deaktivaci laserového
indikátoru, videokamera dvakrát zatiká.
• Udržujte dálkové ovládání ve vzdálenosti, která nepřesáhne 10 metrů od kamery a ujistěte se,
zda se mezi nima nenacházejí žádné překážky.
• V pohotovostním režimu můžete stisknout tlačítko nahrávání, fotografování nebo zastavení na
dálkovém ovládání pro přepnutí videokamery z tohoto režimu.
29
VÝSTUPNÍ ROZHRANÍ
Kamera F-60 má 2 audio video výstupní rozhraní:
• AV, HDMI
A jeden výstup datových souborů:
• USB
VIDEO AV VÝSTUP
Videokameru můžete připojit k video rozhraní prostřednictvím AV výstupu, pomocí dodávaného
kabelu. Videokamera zatím funguje standardně.
Zobrazovací zařízení nebo TV připojený k videokameře funguje přesně jako TFT displej videokamery.
Tímto způsobem můžete zobrazit fotografie nebo videa v režimu přehrávání, nebo upravit parametry
nastavení.
HDMI VIDEO VÝSTUP
Co se týče HDMI výstupu, vemte prosím v úvahu to, co bylo uvedeno výše, s výsledkem vyššího
rozlišení.
Jakékoliv nesprávné odpojení HDMI kabelu může způsobit nefunkčnost videokamery. Po
restartování se videokamera vrátí zpět do standardní pozice.
TV/monitor
AV výstup
AV vstup
HDMI vstup
HDMI výstup
USB ROZHRANÍ
USB připojení vám umožňuje:
• Dodávat elektrickou energii do videokamery pomocí USB kabelu.
• Připojit videokameru k počítači za účelem načtení dat z její paměti a micro SD karty.
Ikona USB připojení se zobrazí na LCD displeji a zelený indikátor bude pomalu blikat.
Jakékoliv nesprávné odpojení USB kabelu může způsobit nefunkčnost videokamery. Po
restartování se videokamera vrátí zpět do standardní pozice.
30
USB
INSTALACE A POUŽITÍ ZÁLOŽNÍ BATERIE
Kamera F-60 může používat záložnou baterii, kterou lze instalovat na místě TFT displeje.
INSTALACE BATERIE
Tuto baterii můžete instalovat pro napájení elektrickou energií bez nastavení jakéhokoliv parametru.
Potřebné je jen to, abyste odpojili TFT displej a nahradili jej záložnou baterií, podle zobrazení na
následujícím obrázku:
KONTROLA ÚROVNĚ BATERIE
Na kontrolu úrovně napětí záložní baterie jemně stiskněte tlačítko napájení. LED indikátor na baterií
zabliká v průběhu 3 sekund v různých barvách, kterými zobrazí aktuální nabití baterie:
• Zelená: plný výkon
• Modrá: dostatečný výkon
• Červená: nedostatečný výkon
NABÍJENÍ BATERIE
Použijte USB kabel pro připojení napájecí jednotky videokamery F-60 k USB portu záložní baterie za
účelem její nabití, nebo ji za účelem nabíjení připojte k PC pomocí USB kabelu.
Záložní baterie má automatickou ochranu vůči přebití nebo zkratu.
V průběhu nabíjení baterie bude blikat červený indikátor.
Když je baterie zcela nabitá, rozsvítí se zelený indikátor.
• Tuto baterii lze nabít maximálně 500-krát.
• Pokud nebudete videokameru F-60 delší dobu používat, nabijte baterii každých 6 měsíců, k
prodloužení životnosti baterie.
• Nabíječce baterie trvá plné nabití záložní baterie přibližně 2 hodiny.
31
DODÁVANÉ POLOŽKY
Položky dodávané v balení jsou následující:
1 F-60
1 TFT displej
1 vestavěná baterie
1 záložní baterie
1 vodotěsné pouzdro
32
2 vyměnitelné kryty
1 držák
1 šroubovák
1 příslušenství na
horizontální upevnění
1 příslušenství na
vertikální upevnění
1 AV kabel
1 USB kabel
1 podpěrný držák
1 upevnění na držák
1 dálkové ovládání
2 šňůrky na zavěšení
2 kryty objektivu
1 pouzdro
TECHNICKÉ ÚDAJE
Úhel pohledu
175°
Počet pixelů
16 miliónů CMOS senzor (4608x3456)
Baterie
1000 mAh lithiová baterie + 1100 mAh záložní baterie
Spotřeba elektrické energie
650 mA @ 3.7 V (Max.)
Maximální doba nahrávání videa
4 hodiny (Max.)
Maximální doba nahrávání zvuku
7 hodiny (Max.)
Délka trvání pohotovostního režimu
200 hodin (Max.)
Délka trvání nabíjení
3 hodiny, přibližně
Kapacita micro SD karty
SDHC micro SD až do 64 GB
Provozní rychlost
15% – 85% RH
Skladovací teplota
-20°C – +60°C
Provozní teplota
-10°C – +50°C
Ukládání souborů
30 minut na segment ve standardních případech, 15
minut na segment v režimu opakovaného nahrávání
Formát pro video nahrávání (při systéme PAL) 1080P 1920 x 1080P @25fps
1080i 1920 x 1080i @50fps
960P 1280 x 960P @25fps
720/50 1280 x 720P @50fps
720/25 1280 x 720P @25fps
WVGA 848 x 480P @100fps
WVGA 848 x 480P @50fps
Soubor nahrávání videa
MOV formát
Soubor nahrávání zvuku
WAV formát
Fotografování
8M, 12M, 16M JPEG obrázky
USB port
USB2.0
Vzdálenost pro dálkové ovládání
10 metrů (Max.)
Operační systém
Windows XP, Vista , Windows 7, Windows 8, Mac OS
Hmotnost
80 g (bez displeje)
105 g (s displejem)
Rozměry (Š x V x H)
60 mm x 51 mm x 42 mm
33
PŘEDBĚŽNÁ OPATŘENÍ
OPATŘENÍ PRO POUŽITÍ VODOTĚSNÉHO POUZDRA
Vodotěsné pouzdro je precizní komponent. Používejte jej prosím s ohledem na následující opatření:
• Nedemontujte ani nemontujte náhodně na pouzdře O-kroužek, tlačítka a kryty objektivu bez
pomoci, v opačném případě se naruší vodotěsnost produktu.
• Neumisťujte pouzdro na místa, kde snadno dochází k tvorbě korozivních plynů v důsledku
existence silné kyseliny nebo zásaditých látek a chraňte jej před chemickými nebo agresivními
látkami.
• Neskladujte produkt delší dobu na místě s velmi vysokými (nad 50°C) nebo nízkými teplotami
(-10°C), abyste zabránili jeho deformacím.
• Nevystavujte pouzdro na delší dobu působení přímého slunečního záření, abyste zabránili
narušení vodotěsnosti produktu.
• Před použitím se ujistěte, zda je O-kroužek nepoškozený, zda je těsnění čisté, zda pouzdro zcela
těsní a zda je spona pevně zajištěná.
• Po použití pouzdra v mořské vodě jej vymyjte v čisté vodě, vyčistěte a nechte uschnout na
chladném místě.
OPATŘENÍ PRO POUŽITÍ 3M OBOUSTRANNÉ PĚNOVÉ PÁSKY
Při použití 3M oboustranné pěnové pásky dodržujte následující opatření:
• Ještě před upevněním 3M oboustranné pěnové pásky zvolte vhodný povrch pro zajištění
dostatečného kontaktu mezi pěnovou páskou a daným povrchem.
• Ještě před použitím 3M oboustranné pěnové pásky vyčistěte povrch a ohřejte pěnovou pásku,
například pomocí fénu, především v místech, kde je teplota nižší než -20°C.
Před použitím videokamery F-60 dávejte pozor na následující upozornění:
• V průběhu nepřetržitého používání se zvyšuje teplota videokamery F-60. Jedná se o standardní
situaci.
• Pokud nebudete videokameru delší dobu používat, vyjměte a uschovejte baterii správným
způsobem a nabijte ji každých šest měsíců pro zajištění výkonu baterie.
• V průběhu nahrávání může digitální zoom ovlivnit kvalitu obrazu.
• Úhly pohledu záznamu jsou mírně odlišné při různých funkčních režimech videokamery.
• Pokud je velikost video souboru veliká, k jeho plynulému přehrávání je nutné použít počítač nebo
jiné profesionální přehrávače.
• Opakované nahrávání a časté nahrávání/vymazávání může zanechat datové fragmenty na SD
kartě, které způsobují selhání nahrávání nebo ukládání souboru. Na odstranění tohoto problému
pouze zálohujte data na externí paměť a formátujte SD kartu.
34
POZNÁMKY TÝKAJÍCÍ SE ZÁRUKY
Videokamera F-60 je vybavena nabíjecí lithium-polymérovou baterií. K snížení rizika vzniku požáru se
prosím vyhněte nepovolené manipulaci, pádu nebo kontaktu zařízení s vodou nebo ohněm.
Na zabránění poranění osob, úrazu elektrickým proudem, vzniku požáru nebo poškození některé z
částí tohoto produktu dodržujte prosím následující opatření:
- Neponořujte tento produkt do vody bez jeho vodotěsného pouzdra
Osobní bezpečnost
Nerozebírejte, neopravujte, neměňte ani neupravujte žádnou část O-kroužku na tomto produktu.
Nedotýkejte se produktu kovovými předměty ani chemikáliemi.
Jakékoliv nedodržení toho, co je uvedené výše, může vést ke vzniku rizika pro vás i jiné osoby.
V případě nefunkčnosti tohoto produktu kontaktujte prosím kvalifikovaný technický servis nebo
dodavatele.
Technická podpora
Na tento produkt je poskytovaná záruka v souladu s platnou legislativou a proto prosím kontaktujte
vašeho prodejce v případě potřeby technické pomoci a/nebo záručního servisu.
Instalace a výměna baterií
Výrobek obsahuje baterii, která by mohla být vyměněna v průběhu životnosti samotného výrobku.
Na konci životnosti baterií obsažených v tomto výrobku se musí tyto baterie zlikvidovat samostatně.
Vyhoďte je do příslušných nádob, určených na likvidaci baterií.
Sběr a recyklace baterií přispívá k ochraně životního prostředí a k udržování materiálních zdrojů, což
umožňuje také využívání cenných materiálů.
INFORMACE PRO UŽIVATELE
Tento produkt splňuje nařízení směrnice 1999/5/EC. Prohlášení o shodě je k dispozici v kompletní
formě u Hellatron spa Via Sant‘Antonio 8/10 20020 Lainate (MI).
Odložte si obal pro případné použití v budoucnosti.
Dovozce do ČR: DSI Czech, spol. s.r.o.,
Pernerova 35a, 186 00 Praha 8 - Karlin
Servisní středisko: DSI Slovakia spol. s r.o.,
Južná trieda 117, 040 01 Košice, SR
35
Informace pro uživatele k likvidaci elektrických
a elektronických zařízení (domácnosti)
Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a
elektronické výrobky nesmí být přidány do běžného komunálního odpadu.
Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou
přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi
ekvivalentního nového produktu.
Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci
potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky
nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího
sběrného místa.
Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny
pokuty.
Pro podnikové uživatele v zemích Evropské unie
Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého
prodejce nebo dodavatele.
Informace k likvidaci v ostatních zemích mimo Evropskou unii
Tento symbol je platný jen v Evropské unii.
Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od
místních úřadů nebo od svého prodejce.

Kompletný manuál

Transkript

Podobné dokumenty
