VH 1132 - Video a audio vrátný

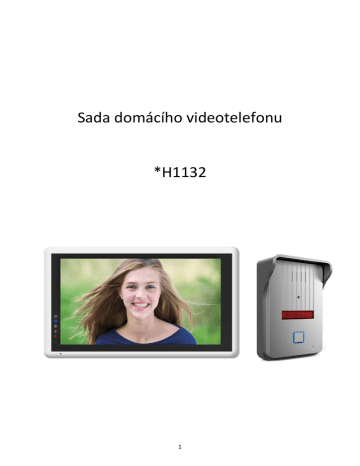

Sada domácího videotelefonu
*H1132
1
Obsah:
1. Základní popis ………………………………………………………………………………………………………………. 3
1.1. Čelní panel …………………………………………………………………………………………………………….. 3
1.2. Zadní panel …………………………………………………………………………………………………………….. 4
2. Vlastnosti funkce ………………………………………………………………………………………………………….. 5
2.1. Vlastnosti ……………………………………………………………………………………………………………….. 5
2.2. Základní funkce ………………………………………………………………………………………………………. 5
3. Obsah balení …………………………………………………………………………………………………………………. 6
4. Schéma zapojení …………………………………………………………………………………………………………… 6
4.1. Možnosti systému ………………………………………………………………………………………………….. 6
4.2. Připojovací diagramy ……………………………………………………………………………………………… 7
5. Instalace ……………………………………………………………………………………………………………………….. 8
5.1. Umístění monitoru …………………………………………………………………………………………………. 8
5.2. Připojení vodičů ……………………………………………………………………………………………………… 8
6. Popis funkcí ………………………………………………………………………………………………………………….. 9
6.1. Úvodní obrazovka ………………………………………………………………………………………………….. 9
6.2. Příchozí volání ……………………………………………………………………………………………………….. 10
6.3. Monitorovací funkce ………………………………………………………………………………………………. 12
6.4. Multimédia ……………………………………………………………………………………………………………. 12
6.4.1. Snímky a videozáznam ………………………………………………………………………………. 12
6.4.2. Prohlížení obrazu a videa …………………………………………………………………………… 12
6.4.3. Funkce hlasového záznamu ………………………………………………………………………… 13
6.4.4. Funkce fotorámečku …………………………………………………………………………………… 15
6.5. Funkce interkomu …………………………………………………………………………………………………… 15
6.6. Funkce telefonu ……………………………………………………………………………………………………… 16
6.6.1. Funkce přesměrování hovoru ……………………………………………………………………… 17
6.6.2. Ovládání dveřní stanice pomocí telefonu ……………………………………………………. 18
6.7. Funkce nastavení přístroje ……………………………………………………………………………………… 18
7. Dveřní kamerová jednotka (DKJ) …………………………………………………………………………………… 23
8. Vlastnosti a funkce DKJ …………………………………………………………………………………………………. 23
8.1. Základní vlastnosti …………………………………………………………………………………………………. 23
8.2. Základní funkce ……………………………………………………………………………………………………… 24
9. Obsah balení DKJ …………………………………………………………………………………………………………… 24
10. Příloha ……………………………………………………………………………………………………………………………. 25
11. Technické specifikace …………………………………………………………………………………………………….. 26
2
1. Základní popis
1.1 Čelní panel
1
2
3
4
5
6
7
8
9
Název
Image/Video Indicator
Voicemail Idnicator
Leaving Mode Idnicator
No Disturb Indicator
Power Indicator
MIC
Screen
Power Cable
TF Card Slot
3
Popis
Indikace obrazu nebo videa
Indiikace hlasové zprávy
Funkce Leaving zapnuta/vypnuta
Funkce No Disturb zapnuta/vypnuta
Kontrolka napájení přístroje
Mikrofon
10.1 palcový dotykový display
Napájecí kabel/přívod
Slot pro TF kartu
1.2 Zadní panel
10
11
12
13
14
15
Název
75 Ω Switcher
Video Input/Output
DC Power
Telephone
Speaker
Connection interface
Popis
Impedance pro videosignál
Vstup a výstup videosignálu
14.5V DC napájení
Telefonní vstup
Reproduktor
Vstup pro příslušenství
4
2. Vlastnosti a funkce
2.1. Vlastnosti
- 10.1“ TFT dotykový monitor, Rozlišení monitoru 1024*600 bodů
- Rozhraní ve stylu Apple
- Integrovaná paměť na 50 obrázků.
- Podpora telefonních funkcí a přesměrování hovorů.
- Při použití TF karty možnost záznamů až 1024 snímků a 128 video záznamů
- Výběr vyzvánění z 16 melodií.
- Podpora detekce pohybu.
- Možnost záznamů hlasových vzkazů.
-Funkce fotorámečku.
- Možnost interkomu.
2.2 Základní funkce
- Obousměrná obrazová komunikace s návštěvníkem.
- Ovládání dveřního zámku
- Možnost napájení AC/DC
- Podpora více jazyků
- Funkce Nevyrušovat
- Zobrazení data a času
- Povrchová montáž
5
3. Obsah balení
4. Schéma zapojení
4.1 Možnosti systému
Systém umožňuje v základní konfiguraci připojit PSTN linku, 4 CCTV kamery jednu dveřní stanici a
propojení s TV/monitor. Další možnosti rozšíření jsou rozkresleny v průvodní dokumentaci produktu.
6
4.2 Připojovací diagramy
Prosím věnujte pozornost na správnou polaritu připojených vodičů!
7
5. Instalace
5.1 Umístění monitoru
Standartní výška instalace monitoru je přibližně
1500mm, kde centrum monitrou je ve výšce očí.
V tomto případě je kovový montážní rámeček ve
výšce 1450 mm od země.
5.2 Připojení vodičů
1) Pomocí šroubováku stlačte tlačítko na
svorkovnici.
2) Vložte odizolovaný vodič do spodního
otvoru ve svorkovnici.
3) Uvolněte šroubovák
4) Zkontrolujte, jestli vodič drží ve
svorkovnici.
5) Sejměte montážní rámeček z monitoru.
6) Nainstalujte montážní rámeček na zeď.
7) Připojte všechny připravené vodiče do
svorkovnice na zadní straně monitoru.
8) Zavěste a zajistěte monitor na
instalovaný montážní rámeček na stěně.
8
6. Popis funkcí
6.1. Úvodní obrazovka
 Popis ikon:
9
Pokud je nastavený mód [Leaving] tak při zazvonění dojde k přehrání uloženého vzkazu
návštěvníkovi (pokud byl tento vzkaz uložen). V módu [Do not Disturb] bude vyzvánění monitoru
vypnuto.
6.2 Příchozí volání
Pokud je aktivováno vyzvánění z venkovní kamerové jednotky, obraz z této jednotky bude přenášen
na monitor po dobu 90 sekund.
 Popis ikon:
10
Pokud máme příchozí hovor z dveřní stanice stisknutím tlačítka [Hovor] můžeme začít komunikovat.
Opětovným zmáčknutím tlačítka [Hovor] komunikaci ukončíme.
Volby v průběhu hovoru:
 Stiskněte [Change] pro přepnutí další dveřní stanice nebo CCTV. Současný hovor bude tímto
přepnutím ukončen.
 Stiskněte [Record] pro záznam video nebo obrazu z dveřní stanice (v závislosti na nastavení
systému).
 Stiskněte [Setting] pro nastavení zvuku a parametrů obrazu.
 Stiskněte [Transfer] pro přesměrování současného hovoru na další monitor.
 Stiskněte [Open] pro otevření dveří.
 Stiskněte [Exit] nebo [Home] pro ukončení hovoru.
11
6.3. Monitorovací funkce
Pokud stisknete některé z následujících ikon na monitoru [Camera1], [Camera2] nebo [CCTV1] až
[CCTV4]; systém přejde do monitorovacího módu a bude možné sledovat video z vybraného zdroje.
Poznámka: tlačítko [Transfer] v tomto módu nebude funkční.
6.4. Multimédia
6.4.1. Snímky a videozáznam
Pokud je použita TF paměťová karta, je možné pořizovat videozáznam. Pokud není karta vložena, je
možný jen záznam snímků na vnitřní paměť monitoru.
6.4.2. Prohlížení obrazu a videa
Po stisknutí ikony [Image] nebo [Video] na hlavní obrazovce, se dostanete do režimu prohlížení
snímků/videa. Na stránce je zobrazen náhled na 6 snímků/videoklipů. Bílé ohraničení náhledu
snímku/videa znamená jeho označení pro přehrávání.
12
 Popis ikon:
Pro změnu prohlížení videa nebo snímků slouží tlačítko
horním rohu.
/
6.4.3. Funkce hlasového záznamu
 Nahrání hlasové zprávy
Stiskněte [Voicemail] na hlavní obrazovce pro uložení hlasové zprávy.
13
umístěné v levém
 Popis ikon:
Stiskněte
, pro vstup do menu pro nahrávání hlasových vzkazů. Monitor
podporuje 30 sekund pro každou zprávu.
 Kontrola hlasových záznamů
Stiskněte
pro přehrávání hlasových vzkazů.
 Popis ikon:
Přepnutí mezi vzkazy pro rodinu/návštěvy.
14
Poznámka: maximum uložených vzkazů je 32 pro rodinu a 2 pro návštěvy. Pokud je paměť plná,
budou staré vzkazy nahrazené těmi novými. Funkce vzkazy je dostupná, pouze pokud je vložená
paměťová karta.
6.4.4. Funkce fotorámečku
Po stisknutí [Photo Frame] na hlavní obrazovce, monitor začne přehrávat uložené fotky automaticky.
 Popis ikon:
Pro nastavení foto rámečku viz kapitola 6.7
Poznámka: Monitor dokáže zobrazit fotografie jen ve specifickém formátu. Postup pro konvertování
fotografii naleznete v příloze tohoto manuálu.
6.5. Funkce interkomu
Stisknutím ikony [Intercom] na hlavní obrazovce můžete zvolit monitor, který budete volat. Po
stisknutí ikony [Call], budete spojeni s vybraným monitorem.
15
 Popis ikon:
: v menu [Intercom] můžete vypnout/zapnout zvuk [Mute] a nastavovat hlasitost.
Další nastavení funkcí interkom [Setting]- > [Intercom].
6.6 Funkce telefonu
Monitor může podporovat funkce telefonu.
 Může uskutečňovat a přijímat hovory.
 Můžete přesměrovat hovory s dveřní stanice na telefon/mobilní telefon, nebo kontrolovat
dveřní stanic pomocí telefonu.
16
 Popis ikon:
6.6.1 Funkce přesměrování hovoru
Pro funkce přesměrování je nezbytné nastavit telefonní číslo. Pro nastavení telefonního čísla složí
následující postup:
1. Stiskněte [Telephone] na hlavní obrazovce a vstupte do menu pro telefon
2. Nastavte telefonní číslo pro přesměrování
*1* -> Telefonní číslo -> # -> OK
3. Zkontrolujte uložené telefonní číslo
*2* -> # -> OK
4. Nastavení doby vyzvánění před přesměrováním
*5* -> Doba vyzvánění -> # -> OK
Poznámka: Doba vyzvánění je v rozmezí 1s až 30s a musí být ve formátu dvou čísel.
 Například:
17
Ad. 1 Nastaveno číslo „123“ pro přesměrování
Ad. 2 Kontrola zadaného telefonního čísla
Ad. 3 Nastavení doby pro přesměrování (zvolen čas „02s“)
6.6.2. Ovládání dveřní stanice pomocí telefonu
Pokud nikdo nepřijme hovor na straně monitoru, bude tento hovor přepojen na nastavený telefon
(pokud je tato volba nastavena). V průběhu hovoru pomocí telefonu je možné otevřít el. zámek
(dveře) pomocí telefonu těmito znaky: 2 + #.
6.7 Funkce nastavení přístroje
Stiskněte [Setting] na hlavní obrazovce a vstupte do menu pro nastaveni.
 Popis ikon:
 Menu pro nastavení kamery [Camera]
18
Na této stránce je možné zapnout detekci pohybu [Motion Detect], nastavit jednu kameru jako
defaultní pro monitorování, nastavit defaultní kameru pro detekci pohybu, nastavení času pro
záznam a času pro odblokování zámku branky.
 Pro nastavení defaultní kamery pro detekci pohybu:
CAM1/CAM2/CCTV1/CCTV2/CCTV3/CCTV4
Zvolte jednu kameru a pro návrat do menu stiskněte [Return]
 Pro nastavení času detekce pohybu, můžete nastavit čas pro start a čas pro ukončení.
Pro nastavení času pro odblokování dveřního zámku máte tyto možnosti nastavení:
1s/2s/3s/Odblokování po dobu stisku tlačítka
Zvolte jednu možnost a pro návrat do menu stiskněte [Return]
Poznámka: pokud je detekován pohybující se objekt, kamera automaticky zaznamená video o délce
15s. Pokud jsme aktivovali režim monitorování manuálně, detekce pohybu bude po tuto dobu
neaktivní.
 [Monitor record] základní nastavení
Na této stránce je možné provést nastavení:
 Zapnout nebo vypnout [Auto Record]. Pokud je [Auto Record] zapnuté, bude monitor
automaticky zaznamenávat snímky a video z dveřní stanice při příchozím hovoru.
 Nastavit mód pro pořizování snímků nebo videa. Pro nastavení délky záznamu videa máme
tyto hodnoty: 15s/30s/60s.
 Kopírovat nebo mazat uložené snímky/videozáznamy.
 Provádět formátování karty/interní paměti přístroje.
19
 [Photo frame] základní nastavení
Na této stránce je možné provést nastavení:
 Zapnout nebo vypnout funkci [As screensaver] – spořič obrazovky.
 Nastavit čas pro aktivaci spořiče obrazovky: 10min/20min/30min/60min.
 Nastavit mód přehrávání fotek při aktivní funkci fotorámečku:
„ukončit po přehrání všech fotek“ nebo „ukončit manuálně“
 [Voice mail] základní nastavení
20
Na této stránce můžete provést nastavení pro halsové zprávy (vzkazy) pro návštěvníky, které budou
přehráty pokud bude nastavený mód [Leaving].
Poznámka: všechny hlasové zprávy se ukládají na TF kartu. Z tohoto důvodů tyto funkce nebudou
aktivní, pokud karta nebude vložena v přístroji. Další informace je možné najít v kapitole 6.4.3.
 [Intercom] základní nastavení
Na této stránce je možné provést nastavení:
 Povolit příjem volání z jiného monitoru (funkce interkomu) -[Intercom Receive Enable].
 Nastavit adresu pro funkce interkomu. Hlavní monitor by měl být v nastavení „Master“ a
podřízené monitory by měly být nastavené jako „Ext.1, Ext.2, Ext.3“
 [General] základní nastavení přístroje
21
Na této stránce se provádí nastavení data a času, jazyk přístroje (dostupná Angličtina a Ruština) a
režim pro CCTV kamery. Základní mód v defaultním nastavení je CCTV mód 1.
Poznámka: CCTV mód je pro všechny připojené monitory stejný. Pokud je změněn mód na hlavním
monitoru [Master Monitor] bude změna na ostatních monitor provedena automaticky.
 [Melody] základní nastavení
Na této stránce je možné provést nastavení:
 Zapnout/vypnout zvuk při dotyku [Touch-Tone].
 Zvolit si vyzváněcí melodii pro různé vstupy. Na výběr je 16 melodií.
 Nastavit si dobu pro vyzvánění 10s/20s/30s.
V menu [Factory Reset] bude přístroj uveden do továrního nastavení s výjimkou data, času a adres
pro interkom.
22
7. Dveřní kamerová jednotka
7.1. Přední a zadní panel
8. Vlastnosti a funkce
8.1. Základní vlastnosti
 „Pinhole“ barevná kamera
 Povrchová montáž
 Anti-vandal provedení
 Anti-theft spínač
 Vodě odolné a prachotěsné provedení
23
8.2. Základní funkce
 Přenos videosignálu od jednotky do monitoru
 Otvírání dveřního zámku
 Nastavitelná hlasitost vyzvánění a hovoru
 IR LED pro noční přísvit
 Podpora 12V DC elektrických zámků
9. Obsah balení
10. Instalace
24
Příloha I: Konvertování obrázku/fotky pro foto rámeček
Použití funkce foto rámečku vyžaduje speciální formát použité fotky/obrázku. Pomocí námi
dodávaného programu si můžete provést konverzi požadovaných obrázků do videomonitoru.
Program je k dispozici na našich webových stránkách: www.monitorovaci-technika.cz
1. Po spuštění programu uvidíte následující rozhraní.
2. Klikněte na ikonu
v levém horním rohu pro import obrázků z vybraného adresáře.
3. Proveďte volbu obrázků, které bude chtít převést. Podporované jsou formáty BMP, JPG, GIF.
4. Klikněte na ikonu
pro provedení konverze obrázků.
5. Změňte název adresáře na „PHOTO“ a nakopírujte tento adresář na paměťovou kartu a po té
kartu vložte do monitoru. Následně lze využívat funkci foto rámečku.
25
Technická specifikace:
 Monitor
 Dveřní jednotka
26
