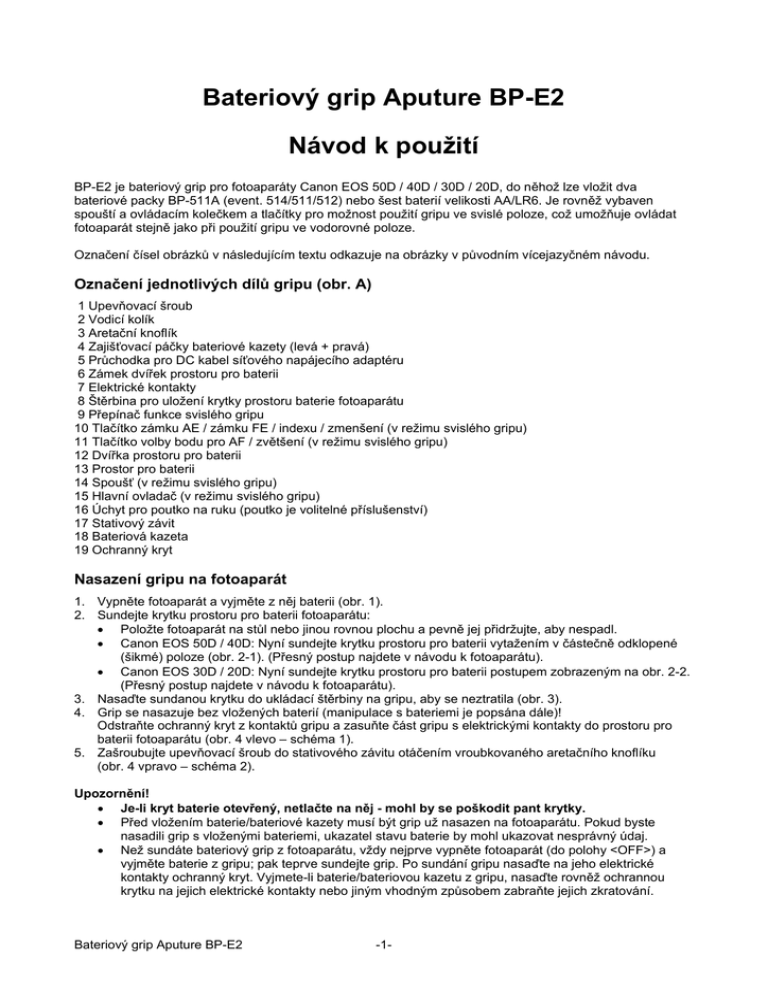

Bateriový grip Aputure BP-E2
Návod k použití
BP-E2 je bateriový grip pro fotoaparáty Canon EOS 50D / 40D / 30D / 20D, do něhož lze vložit dva
bateriové packy BP-511A (event. 514/511/512) nebo šest baterií velikosti AA/LR6. Je rovněž vybaven
spouští a ovládacím kolečkem a tlačítky pro možnost použití gripu ve svislé poloze, což umožňuje ovládat
fotoaparát stejně jako při použití gripu ve vodorovné poloze.
Označení čísel obrázků v následujícím textu odkazuje na obrázky v původním vícejazyčném návodu.
Označení jednotlivých dílů gripu (obr. A)
1 Upevňovací šroub
2 Vodicí kolík
3 Aretační knoflík
4 Zajišťovací páčky bateriové kazety (levá + pravá)
5 Průchodka pro DC kabel síťového napájecího adaptéru
6 Zámek dvířek prostoru pro baterii
7 Elektrické kontakty
8 Štěrbina pro uložení krytky prostoru baterie fotoaparátu
9 Přepínač funkce svislého gripu
10 Tlačítko zámku AE / zámku FE / indexu / zmenšení (v režimu svislého gripu)
11 Tlačítko volby bodu pro AF / zvětšení (v režimu svislého gripu)
12 Dvířka prostoru pro baterii
13 Prostor pro baterii
14 Spoušť (v režimu svislého gripu)
15 Hlavní ovladač (v režimu svislého gripu)
16 Úchyt pro poutko na ruku (poutko je volitelné příslušenství)
17 Stativový závit
18 Bateriová kazeta
19 Ochranný kryt
Nasazení gripu na fotoaparát
1. Vypněte fotoaparát a vyjměte z něj baterii (obr. 1).
2. Sundejte krytku prostoru pro baterii fotoaparátu:
• Položte fotoaparát na stůl nebo jinou rovnou plochu a pevně jej přidržujte, aby nespadl.
• Canon EOS 50D / 40D: Nyní sundejte krytku prostoru pro baterii vytažením v částečně odklopené
(šikmé) poloze (obr. 2-1). (Přesný postup najdete v návodu k fotoaparátu).
• Canon EOS 30D / 20D: Nyní sundejte krytku prostoru pro baterii postupem zobrazeným na obr. 2-2.
(Přesný postup najdete v návodu k fotoaparátu).
3. Nasaďte sundanou krytku do ukládací štěrbiny na gripu, aby se neztratila (obr. 3).
4. Grip se nasazuje bez vložených baterií (manipulace s bateriemi je popsána dále)!
Odstraňte ochranný kryt z kontaktů gripu a zasuňte část gripu s elektrickými kontakty do prostoru pro
baterii fotoaparátu (obr. 4 vlevo – schéma 1).
5. Zašroubujte upevňovací šroub do stativového závitu otáčením vroubkovaného aretačního knoflíku
(obr. 4 vpravo – schéma 2).
Upozornění!
• Je-li kryt baterie otevřený, netlačte na něj - mohl by se poškodit pant krytky.
• Před vložením baterie/bateriové kazety musí být grip už nasazen na fotoaparátu. Pokud byste
nasadili grip s vloženými bateriemi, ukazatel stavu baterie by mohl ukazovat nesprávný údaj.
• Než sundáte bateriový grip z fotoaparátu, vždy nejprve vypněte fotoaparát (do polohy <OFF>) a
vyjměte baterie z gripu; pak teprve sundejte grip. Po sundání gripu nasaďte na jeho elektrické
kontakty ochranný kryt. Vyjmete-li baterie/bateriovou kazetu z gripu, nasaďte rovněž ochrannou
krytku na jejich elektrické kontakty nebo jiným vhodným způsobem zabraňte jejich zkratování.
Bateriový grip Aputure BP-E2
-1-
Vložení bateriových packů
1. Odjistěte posuvnou západku dvířek posunutím ve směry šipky a dvířka otevřete (obr. 5).
2. Je-li v gripu zasunuta kazeta pro baterie AA/LR6, uvolněte ji současným stlačením obou zajišťovacích
páček směrem do boku vzájemně od sebe (viz dvě malé šipky na obr. 6) a vytáhněte ji (obr. 6).
3. Podle vyobrazení na vnitřní straně dvířek prostoru pro baterie nainstalujte bateriové packy (obr. 7).
4. Zavřete dvířka prostoru pro baterie - pojišťovací západka musí zacvaknout.
Upozornění!
• Než vyjmete bateriový pack/kazetu s bateriemi či sundáte bateriový grip, vždy nejprve
vypněte fotoaparát (do polohy <OFF>).
• Ukládáte-li bateriový pack nebo kazetu s bateriemi mimo grip, zabraňte zkratování kontaktů.
Poznámka:
• Použijete-li pouze jeden bateriový pack, můžete jej umístit vlevo nebo vpravo.
• Vložíte-li dva bateriové packy, energie se odebírá z obou současně. Bez obav můžete vložit dva
různě nabité packy nebo dva různé typy (kompatibilní s tímto gripem).
• Nebudete-li fotoaparát delší dobu používat, vyjměte bateriové packy, případně baterie AA/LR6, z
bateriového gripu.
Vložení baterií AA/LR6
1. Odjistěte posuvnou západku dvířek posunutím ve směry šipky a dvířka otevřete (obr. 5).
2. Je-li kazeta pro baterie AA/LR6 zasunuta v gripu, uvolněte ji současným stlačením obou zajišťovacích
páček směrem do boku vzájemně od sebe (viz dvě malé šipky na obr. 6) a vytáhněte ji (obr. 6).
3. Vložte do kazety baterie AA/LR6 (obr. 8).
Ujistěte se, že kladné + a záporné - kontakty jsou správně orientovány - podle obrázku.
4. Otočte kazetu vzhůru nohama, aby vložené baterie směřovaly dolů, a zasuňte ji do gripu tak, aby ji
zajišťovací páčky zajistily v zasunuté poloze (obr. 9).
5. Zavřete dvířka prostoru pro baterie - pojišťovací západka musí zacvaknout.
Upozornění!
• Při použití baterií AA/LR6 se sníží rychlost nepřetržitého snímkování během AI Servo AF.
Nižší bude i celkový počet pořízených snímků. Kapacita snímků závisí také na značce a stavu
nabití tužkových baterií, proto tuto variantu používejte jen jako nouzové řešení.
Nedoporučujeme používat baterie AA/LR6, je-li fotoaparát připojen k počítači.
• Použijte vždy sadu 6 čerstvých baterií AA/LR6 stejné značky při teplotě nad 20 °C. Při nižších
teplotách nebo při použití mixu nových a starých baterií nemusí fotoaparát správně fungovat.
• Než vyjmete bateriový pack/kazetu s bateriemi či sundáte bateriový grip, vždy nejprve
vypněte fotoaparát (do polohy <OFF>).
• Ukládáte-li bateriový pack nebo kazetu s bateriemi mimo grip, zabraňte zkratování kontaktů.
Napájení síťovým adaptérem ACK-E2 (volitelné příslušenství)
1. Připojte DC coupler k síťovému adaptéru a připojte síťovou šňůru do zásuvky. (Řiďte se návodem
k síťovému adaptéru ACK-E2).
2. Odjistěte posuvnou západku dvířek posunutím ve směry šipky a dvířka otevřete (obr. 5). Vyjměte z gripu
bateriové packy, případně kazetu pro baterie AA/LR6 (postup je popsán v předchozí kapitole).
3. Vložte DC coupler do levé přihrádky v prostoru pro baterie (obr. 10 vlevo – schéma 1) a provlečte DC
kabel boční průchodkou (obr. 10 vpravo – schéma 2).
4. Zkontrolujte, zda kabel volně prochází průchodkou, a zavřete dvířka prostoru pro baterie - pojišťovací
západka musí zacvaknout..
Pozor – adaptér nelze použít u modelu BP-E2II (s LCD displejem)!
Upozornění!
• Nepřipojujte ani neodpojujte síťovou šňůru, je-li fotoaparát zapnutý (v poloze <ON>), vždy
fotoaparát nejprve vypněte (do polohy <OFF>).
• Dbejte na to, aby při zavírání dvířek prostoru pro baterie nedošlo k přiskřípnutí kabelu.
• DC coupler lze použít i s kompaktním napájecím adaptérem CA-PS400 a DC couplerem DR400 (volitelné příslušenství).
Bateriový grip Aputure BP-E2
-2-
Používání bateriového gripu
•
•
•
•
Přepnutím přepínače svislého gripu <ON>/<OFF> do polohy <ON> (ZAPNUTO) (obr. 11) se aktivují
tlačítka a ovládací prvky na bateriovém gripu do stejných funkcí jako na fotoaparátu.
Při fotografování ve vodorovné poloze gripu přepněte přepínač svislého gripu <ON>/<OFF> do polohy
<OFF> (VYPNUTO), aby se zabránilo nechtěné manipulaci s tlačítky nebo ovládacími prvky na
bateriovém gripu.
Pro bezpečnější manipulaci s gripem doporučujeme zakoupit poutko na zápěstí E-1 (není součástí
balení gripu).
Stav baterie lze ověřit na displeji fotoaparátu.
Upozornění!
•
•
Pokud nebudete fotoaparát delší dobu používat, vyndejte baterie z gripu.
Nikdy nerozebírejte ani neopravujte výrobek sami. Na případné následné poruchy nebo nehody by se
v takovém případě nevztahovaly záruční podmínky.
Výdrž baterií
Teplota: +23 °C / 0 °C
Počet snímků (přibližně)
Model
Baterie
BP-511A x2
Alkalické baterie AA
BP-511A x2
Alkalické baterie AA
BP-511A x2
Alkalické baterie AA
BP-511A x2
Alkalické baterie AA
Canon EOS 50D
Canon EOS 40D
Canon EOS 30D
Canon EOS 20D
•
•
•
Bez blesku
2200 / 2000
400 / 200
2200 / 1900
400 / 200
2200 / 1800
400 / 200
2200 / 1500
250 / 0
S 50% použitím blesku
1600 / 1500
300 / 100
1600 / 1400
300 / 100
1400 / 1200
300 / 100
1400 / 1100
120 / 0
Fotografování bez Live View, prováděno podle testovacího standardu CIPA (Camera & Imaging
Products Association).
Počet snímků se sníží častým používáním LCD displeje, přidržováním spouště napůl po delší dobu a
častým používáním AF bez fotografování.
Zbývající kapacitu baterie lze zjistit na LCD displeji fotoaparátu.
Připojení poutka na zápěstí E-1 (volitelné příslušenství)
Postup připojení poutka ke gripu znázorňují ilustrace na obr. „12-1“ až „12-6“ (vyobrazeno pouze na jedné
straně vícejazyčného letáku!). Podrobnosti najdete v návodu dodávaném k poutku E-1.
Poutko připevňujte až po nasazení gripu na fotoaparát.
Specifikace
Typ:
Napájení:
Vypínač:
Provozní teplota:
Provozní vlhkost:
Rozměry:
Hmotnost:
•
Tento bateriový grip je určen pro: Canon EOS 50D / 40D / 30D / 20D
1) Jeden nebo dva bateriové packy BP-511A/514/511/512
2) Šest alkalických baterií AA/LR6
3) Síťový napájecí adaptér ACK-E2
(Baterie ani síťový adaptér nejsou součástí dodávky)
Vypínač na fotoaparátu
0 °C až +40 °C
85 % nebo méně
142,7 x 110,5 x 75,7 mm
Cca 325 g (bez baterií a bateriové kazety)
Specifikace výrobku a jeho vzhled mohou být výrobcem změněny bez upozornění.
Bateriový grip Aputure BP-E2
-3-
