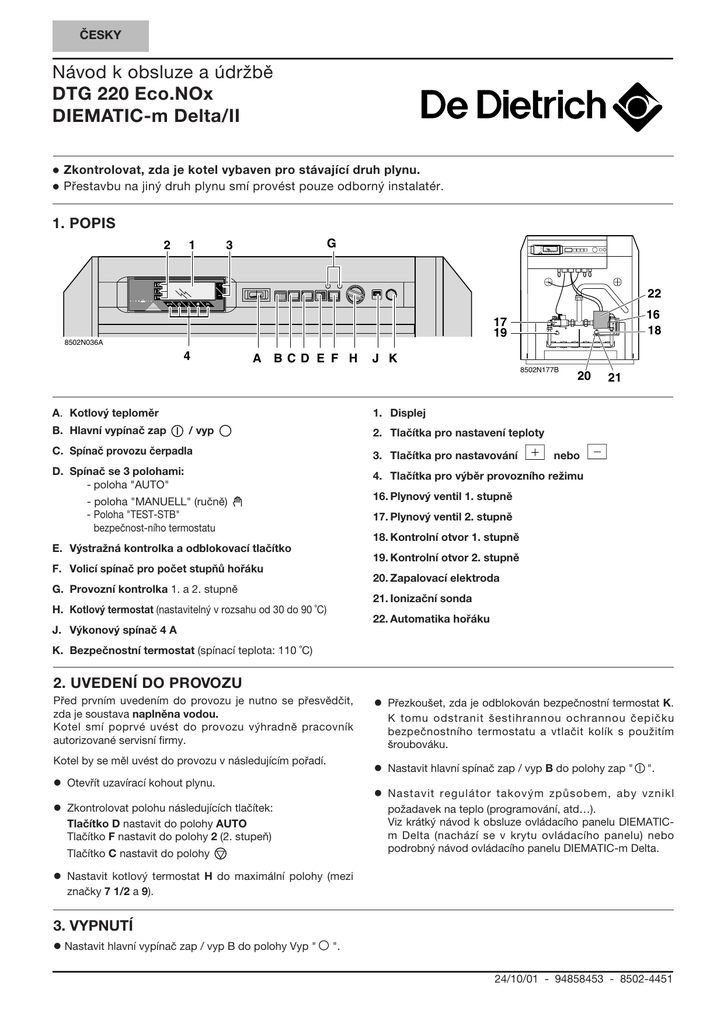

N·vod k obsluze a ˙dr˚bœ DTG 220 Eco.NOx DIEMATIC

»ESKY
N·vod k obsluze a ˙drûbÏ
DTG 220 Eco.NOx
DIEMATIC-m Delta/II
l
l
Zkontrolovat, zda je kotel vybaven pro st·vajÌcÌ druh plynu.
P¯estavbu na jin˝ druh plynu smÌ provÈst pouze odborn˝ instalatÈr.
1. POPIS
2
1
G
3
30
22
0
I
D
I
E
M
T
I
C
16
18
17
19
8502N036A
4
A
BCD E F H
J K
8502N177B
A. Kotlov˝ teplomÏr
B. HlavnÌ vypÌnaË zap
20
21
1. Displej
/ vyp
2. TlaËÌtka pro nastavenÌ teploty
C. SpÌnaË provozu Ëerpadla
3. TlaËÌtka pro nastavov·nÌ
D. SpÌnaË se 3 polohami:
- poloha "AUTO"
4. TlaËÌtka pro v˝bÏr provoznÌho reûimu
nebo
16. Plynov˝ ventil 1. stupnÏ
- poloha "MANUELL" (ruËnÏ)
- Poloha "TEST-STB"
bezpeËnost-nÌho termostatu
17. Plynov˝ ventil 2. stupnÏ
18. KontrolnÌ otvor 1. stupnÏ
E. V˝straûn· kontrolka a odblokovacÌ tlaËÌtko
19. KontrolnÌ otvor 2. stupnÏ
F. VolicÌ spÌnaË pro poËet stupÚ˘ ho¯·ku
20. ZapalovacÌ elektroda
G. ProvoznÌ kontrolka 1. a 2. stupnÏ
21. IonizaËnÌ sonda
H. Kotlov˝ termostat (nastaviteln˝ v rozsahu od 30 do 90 ∞C)
22. Automatika ho¯·ku
J. V˝konov˝ spÌnaË 4 A
K. BezpeËnostnÌ termostat (spÌnacÌ teplota: 110 ∞C)
2. UVEDENÕ DO PROVOZU
P¯ed prvnÌm uvedenÌm do provozu je nutno se p¯esvÏdËit,
zda je soustava naplnÏna vodou.
Kotel smÌ poprvÈ uvÈst do provozu v˝hradnÏ pracovnÌk
autorizovanÈ servisnÌ firmy.
l P¯ezkouöet, zda je odblokov·n bezpeËnostnÌ termostat K.
K tomu odstranit öestihrannou ochrannou ËepiËku
bezpeËnostnÌho termostatu a vtlaËit kolÌk s pouûitÌm
öroubov·ku.
Kotel by se mÏl uvÈst do provozu v n·sledujÌcÌm po¯adÌ.
l Nastavit hlavnÌ spÌnaË zap / vyp B do polohy zap "
l Otev¯Ìt uzavÌracÌ kohout plynu.
".
l Nastavit regul·tor takov˝m zp˘sobem, aby vznikl
poûadavek na teplo (programov·nÌ, atdÖ).
Viz kr·tk˝ n·vod k obsluze ovl·dacÌho panelu DIEMATICm Delta (nach·zÌ se v krytu ovl·dacÌho panelu) nebo
podrobn˝ n·vod ovl·dacÌho panelu DIEMATIC-m Delta.
l Zkontrolovat polohu n·sledujÌcÌch tlaËÌtek:
TlaËÌtko D nastavit do polohy AUTO
TlaËÌtko F nastavit do polohy 2 (2. stupeÚ)
TlaËÌtko C nastavit do polohy
l Nastavit kotlov˝ termostat H do maxim·lnÌ polohy (mezi
znaËky 7 1/2 a 9).
3. VYPNUTÕ
l Nastavit hlavnÌ vypÌnaË zap / vyp B do polohy Vyp "
".
24/10/01 - 94858453 - 8502-4451
4. ⁄DRéBA
Kotel musÌ bezpodmÌneËnÏ jednou za rok p¯Ìsluön˝
odbornÌk zkontrolovat a vyËistit. K tomuto ˙Ëelu v·m
doporuËujeme uzav¯Ìt se servisnÌ organizacÌ smlouvu o
˙drûbÏ.
RovnÏû je t¯eba vyËistit komÌn a vÏtracÌ za¯ÌzenÌ.
5. OPATÿENÕ NA OCHRANU PROTI MRAZU
P¯i vypnutÌ vyt·pÏnÌ bÏhem zimnÌho obdobÌ vznik·
nebezpeËÌ zamrznutÌ (nap¯Ìklad: druhÈ bydliötÏ).
DoporuËujeme pouûÌvat v topnÈ vodÏ vhodn˝
mrazuvzdorn˝ prost¯edek. V jinÈm p¯ÌpadÏ je nutno
soustavu zcela vypustit.
6. PORUCHY
D¯Ìve, neû p¯ivol·te pracovnÌky servisnÌ sluûby, m˘ûete
provÈst n·sledujÌcÌ zkouöky:
l Ho¯·k se nezapaluje:
- Kotlov˝ termostat H a regul·tor: Zkontrolovat nastavenÌ.
- P¯i p¯eh¯·tÌ vypne bezpeËnostnÌ termostat K. Pro opÏtovnÈ
uvedenÌ kotle do provozu sejmout ochrannou ËepiËku
odblokovacÌho knoflÌku na bezpeËnostnÌm termostatu K a
knoflÌk vtlaËit s pouûitÌm öroubov·ku.
- Automatika ho¯·ku p¯ejde na poruchu:
Stisknout odblokovacÌ tlaËÌtko E.
Informovat servisnÌ sluûbu.
l Kotel je v provozu, avöak topn· tÏlesa z˘st·vajÌ chladn·:
- Odvzduönit topn· tÏlesa a znovu je doplnit vodou.
- P¯ezkouöet funkci obÏhovÈho Ëerpadla topenÌ.
- Pokud musÌte doplÚovat vodu ËastÏji, informujte servisnÌ
sluûbu.
- Zkontrolovat polohu testovacÌho spÌnaËe.
l V p¯ÌpadÏ, ûe informujete servisnÌ sluûbu, sdÏlte jÌ
souËasnÏ n·sledujÌcÌ ˙daje:
- typ kotle,
- rok v˝roby kotle: tento ˙daj je uveden kÛdov˝m ËÌslem
se 4 ËÌslicemi: prvnÌ dvÏ ËÌslice ud·vajÌ rok v˝roby (01 =
2001, 02 = 2002, Ö) a dvÏ poslednÌ ËÌslice ud·vajÌ t˝den
v˝roby (01 aû 52).
- sÈriovÈ ËÌslo
- pouûÌvan˝ druh plynu
Tyto ˙daje jsou uvedeny na typovÈm ötÌtku kotle.
Z¡RUKA
Reklamace a z·ruka
Na n·mi vyr·bÏn· litinov· tÏlesa a oh¯ÌvaËe uûitkovÈ vody
je poskytov·na z·ruka po dobu 5 let od data uvedenÌ do
provozu (viz z·ruËnÌ list).
P¯edpokl·d· se, ûe kotel byl n·leûitÏ se¯Ìzen servisnÌm
technikem, obsluha byla prov·dÏna podle instrukcÌ, bylo
pouûito odpovÌdajÌcÌho paliva a byly dodrûeny technickÈ
z·sady p¯i projektov·ni a provedenÌ instalace. Je nutnÈ
dodrûovat p¯edpisy t˝kajÌcÌ se projektov·nÌ a mont·ûe
instalacÌ ˙st¯ednÌho topeni, kterÈ jsou uvedeny v naöem
katalogu kotl˘ a jsou souË·stÌ podrobnÈho n·vodu
k obsluze. Voda p¯iv·dÏn· do kotle musÌ odpovÌdat
»SN 07 7401.
P¯Ìvod spalovacÌho vzduchu musÌ b˝t proveden zep¯edu
a vÏtr·nÌ kotelny musÌ b˝t bezpodmÌneËnÏ dle »SN
07 0703.
Na ostatnÌ Ë·sti kotle je poskytov·na z·ruka po dobu 2 let
od uvedenÌ do provozu.
V˝jimku tvo¯Ì vöechny dÌly podlÈhajÌcÌ opot¯ebeni, na kterÈ
se vztahuje z·ruka podle z·konn˝ch p¯edpis˘. »·sti, kterÈ
se bÏhem z·ruËnÌ lh˘ty staly nefunkËnÌ z d˘vodu vady
materi·lu nebo v˝robnÌ vady, jsou vymÏnÏny bezplatnÏ.
Z·vadu je nutnÈ ozn·mit p¯ÌsluönÈ servisnÌ organizaci
neprodlenÏ po jejÌm zjiötÏnÌ, s d˘kladn˝m popisem
z·vady. DÌl podlÈhajÌcÌ reklamaci zaöle servisnÌ organizace
s opravnÌm listem centr·lnÌmu servisu pro »eskou
republiku. Dovozce nep¯ijÌm· û·dnou jinou zodpovÏdnost,
zejmÈna za odökodnÏnÌ, ztr·ty nebo snÌûenÌ zisk˘, ökody
zp˘sobenÈ vodou, nebo jinÈ nep¯ÌmÈ ztr·ty.
SplnÏnÌ povinnostÌ vypl˝vajÌcÌch ze z·ruky je podmÌnÏno
p¯edloûenÌm ¯·dnÏ vyplnÏnÈho z·ruËnÌho listu.
AD049A
BDR THERMEA (Czech Republic), s.r.o.,
Jeseniova 2770/56, 130 00 PRAHA 3
Tel.: 271 001 626, E-mail: [email protected],
www.dedietrich.cz
